Как сделать бормашину своими руками: инструкция по сборке и видео

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать патрон с инструментом. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо несколько батареек. Вы можете использовать адаптер юсб, однако мощность в этом случае несколько понизится. Кроме этого, нужно самому купить цангу (продается в любом радиомагазине или на рынке, в интернете на AliExpress, цена небольшая) и найти подходящий корпус для самоделки, хотя это не обязательно, можно держать инструмент прямо за мотор.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:

К контактам устройства припаять два гибких проводка, как показано на фото.

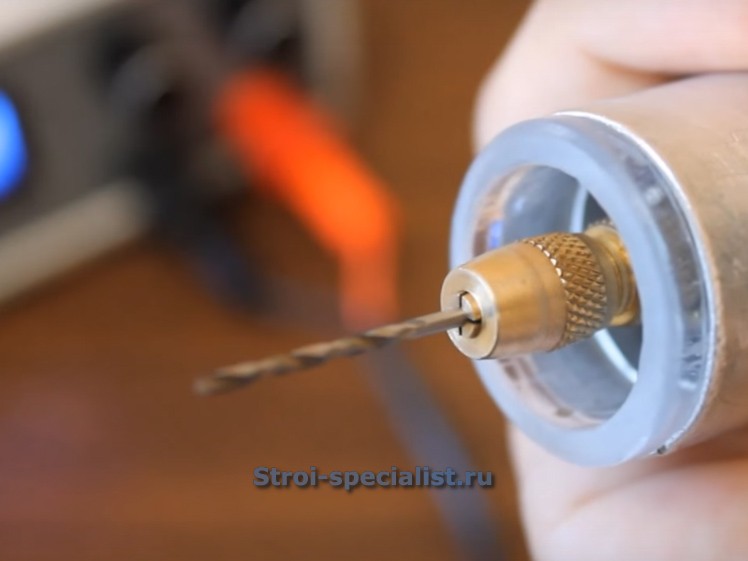

В цангу установить сверло подходящего размера.

3. Готовую насадку посадить на вал моторчика, и закрепить патрон винтами

Обращаем Ваше внимание на то, что отверстие цанги должно идеально подходить под диаметр вала, который обычно составляет 1,5 либо 2,3 мм. В противном случае Вам будет сложно убрать вибрацию при работе самодельной маленькой дрели

Если же отверстие в цанговом патроне оказалось больше, чем вал электродвигателя, то вы можете попробовать подмотать несколько слоев скотча, плотной бумаги, полиэтилена или другого материала. Это компенсирует зазор и сократит вибрации.

Все 4 болта на насадке аккуратно затяните, после чего подключите провода к источнику питания и испытайте готовую самоделку. Для удобства использования желательно в разрыв питания добавить кнопку или выключатель.

Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается, так что будьте аккуратны и купите несколько свёрел про запас для тренировки.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель, можете посмотреть ниже:

Простая бормашина из подручных средств

Самодельная бормашина – реально ли это?

Тем, кто принял решение сделать бормашину самостоятельно, следует учесть некоторые нюансы, например, что бесплатной машинка не будет, некоторые части все равно придется докупать. Выгоду вы получите только в тех случаях, если у вас имеется хотя бы двигатель и некоторые хозяйственные подручные материалы. Приведем простейший вариант бормашины с минимальным функционалом, вернее почти без него. Основой будет двигатель от стиральной машины, количество оборотов таких агрегатов небольшое, чаще даже меньше 10 тыс., но этого хватит для небольшого спектра работ.

Двигатель закрепите на подставке, подойдет фанера, еще между двумя кусками этого материала закрепите гибкий вал одним концом, чтобы при работе он не болтался во всех возможных направлениях. Это может случиться потому, что с одной его стороны будет наконечник, которым вы и будете работать, а с другой – вы прикрепите его к валу двигателя, используя резиновый шкив, он своего рода и предохранитель, чтобы при высоких нагрузках не повредить гибкий вал, вернее его шланг. Кстати, как раз гибкий вал с наконечником и нужно будет купить отдельно, если у вас он не остался от какой-то старой машинки. Работать готовый инструмент будет от сети, поэтому обеспечьте близость розетки к рабочему месту. Аппарат готов!

дешевый вариантсамодельной бормашины

Материалы и инструменты для самоделки:

Материалы:
— обычный CD-диск;- ;- кусок ПВХ-трубы;- моторчик 12В ();- ампула от гелевой ручки (трубочка);- металлический стержень;- ;- суперлклей;- тросик от велосипеда;- изолента;- краска;- пищевой пластиковый контейнер;- кусок фанеры;- тонкий листовой металл;- выключатель;- набор режущих дисков;- блок питания и разъем для него;- резиновая трубка.

Инструменты:
— канцелярский нож;- клеевой пистолет;- отвертка;- дрель.

Процесс изготовления бормашины:

Шаг первый. Сборка ручки гибкого вала
Начнем с ручки гибкого вала, это самая сложная часть самоделки, впрочем, сложного тут по сути ничего нет. Ручка состоит из двух частей, начнем с первой. В первой части ручки находится металлическая ось, на которую устанавливается зажимной патрон. Берем пластиковый диск или другой материал и изготавливаем 3 кругляка по диаметру пластиковых труб, это будут своего рода заглушки.

Далее, вам понадобится ампула от гелевой ручки или другая подходящая трубочка. Ее внутренний диаметр должен быть таким, чтобы в нее можно было без труда вставить тросик. Просверлите в заглушках отверстия по диаметру трубочки и соберите конструкцию. Все собирается на клею, автор использует суперклей.

пластиковой трубочки

Теперь склейте обе половинки ручки суперклеем. Сверху автор укрепляет место стыка с помощью изоленты. Ручка готова! При желании ее можно покрасить, как это сделал автор.

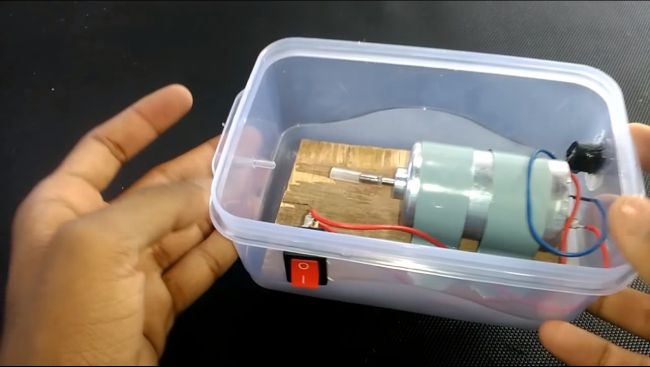

Шаг второй. Устанавливаем двигатель

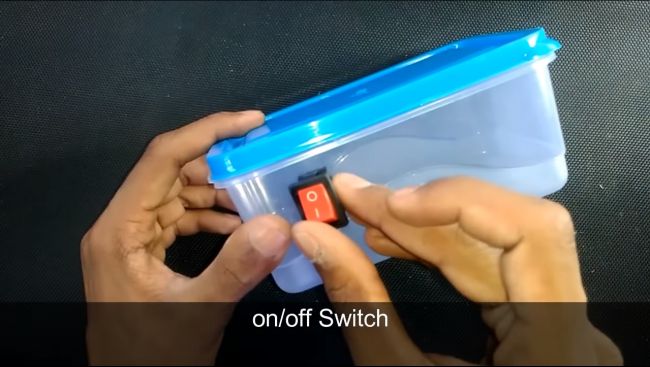

Электрическая цепь

В завершении вам нужно напротив вала установить еще одну трубочку. Автор вклеивает ее с помощью горячего клея с обеих сторон, чтобы все держалось надежно.

Шаг третий. Окончательная сборка самоделки

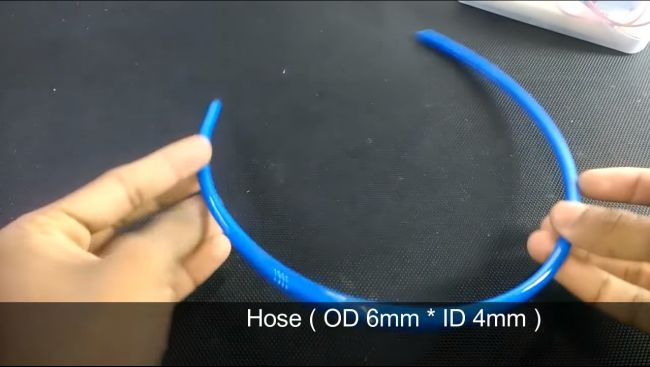

Наша бормашина почти готова, осталось только соединить два узла. Тут нам понадобится резиновая трубочка, желательно, чтобы резина не была мягкой, так будет меньше трения тросика. Перед сборкой крайне рекомендуется хорошо смазать трос густой смазкой, так КПД устройства будет выше, да и шланг будет протираться гораздо медленнее.

Шаг четвертый. Тестирование!

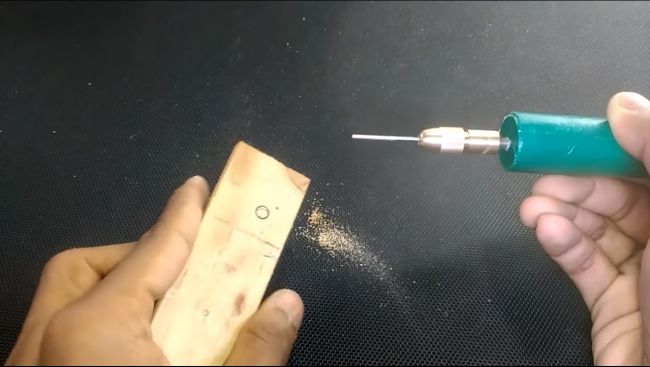

Самоделку можно тестировать, подключаем блок питания на 12В и пробуем включить машину. Если все работает, пробуем установить первую насадку. Автор приобрел комплект маленьких отрезных дисков и демонстрирует, как машина без труда режет палочки от мороженого и даже доску. Такая насадка создает максимальную нагрузку на устройство, и оно ее выдерживает.

Для того, чтобы сэкономить средства и не сомневаться в эффективности и надежности электрооборудования, современные умельцы наловчились делать электроинструменты в домашних условиях. Своими руками, сегодня, можно собрать ручную микро-электродрель, высокочастотную бормашину и не только. Как сделать ротационные инструменты и комплектующие к ним – читайте ниже.

Что потребуется для работы?

Вариантов изготовления мини дрели своими руками существует несколько. Но наличие материала мало в чем отличается. Итак, чтобы сделать мини дрель своими руками, понадобится следующее:

• провод;
• патрон для сверла;
• баночка от мыльных пузырей (для корпуса);
• моторчик;
• сверло;
• термоклей.

Когда все из списка приобретено, можно приступать к работе.

Процесс изготовления мини дрели

Схема регулятора оборотов для мини дрели.

Начнем выполнение работы с корпуса вашего инструмента. Им будет служить баночка от мыльных пузырей. Думаю, каждый сможет найти ее у себя дома, особенно те, у кого есть дети. Дно у банки отрезаем, а на крышке проделываем отверстие для проводов. Основание готово.

Далее займемся моторчиком. Его можно взять из детской игрушки (например, машинки). Также функцию мотора может выполнить 9-вольтовый двигатель от кассетного магнитофона (если такой у вас еще завалялся) или моторчик из автомагнитолы.

Теперь вам нужно соединить патрон и моторчик. Для этого мотор обезжирьте спиртом и прикрепите к патрону с помощью горячего клея. Если после этого конструкция будет неустойчивая, будет проявляться вибрация, то вместо горячего клея нужно будет воспользоваться холодной сваркой. Она выглядит, как пластилин. Этим веществом вам нужно будет соединить мотор и патрон. Делайте это быстро, так как холодная сварка почти мгновенно застывает и становится, как железо.

Соединенный патрон и моторчик следует засунуть в баночку из-под мыльных пузырей через прорезанное дно так, чтобы провода выходили через отверстие на крышке банки (то есть мотором вперед).

Провода аккуратно высуньте в щель. Мини дрель почти готова.

Чертеж мини электро дрели.

Далее вы должны припаять провода питания и моторчика. Обеспечьте полную изоляцию всех проводов, которые находятся в крышечке от банки. Для этого вы можете обклеить их термическим клеем. Теперь ваша мини дрель своими руками готова. Вам осталось просто прикрутить крышечку к основе баночки. Такую мини дрель вы можете использовать как через блок питания, так и с помощью аккумуляторных батареек. А это делает этот инструмент мобильным, так как иногда вам нужно просверлить дырку, а розеток под рукой нет.

Совет тем, кто любит самоделки: выбирая патрон, не берите цанговые, так как они не практичные в замене. Чтобы сменить в цанговых сверло, нужно поменять полностью всю кассету.

Альтернативный способ изготовления мини дрели своими руками

Еще можно сделать дрель своими руками с выключателем. Как уже ранее говорилось, особых отличий от нужных материалов в первом случае нет. Вам понадобится:

Схема мини дрели.

• пустой флакончик от шарикового дезодоранта;
• электродвигатель;
• патрон для сверла (а вот тут понадобится цанговый);
• разъем RGA;
• выключатель.

Как обычно, начинаете с подготовки корпуса для мини дрели из флакона. Для этого в крышке просверливаете отверстие для патрона и сверла. Далее с помощью канцелярского ножа в дне флакона вам нужно будет вырезать место для разъема RGA, а на самом флаконе – отверстие для выключателя.

Потом электродвигатель нужно соединить с патроном. Когда будете покупать цангу, не забудьте спросить у продавца, на какой диаметр вала она рассчитана. Вам нужно, чтобы отверстие цанги впритык соединялось с валом вашего двигателя. Обычно вал на моторчиках равен 2,3 мм и 1,5 мм в диаметре. Перед покупкой цангового патрона измерьте его. Наденьте цангу на моторчик. Не забывайте протянуть болты.

Далее засовываете во флакон шарикового дезодоранта соединенный патрон и электродвигатель. Садится он идеально, так что фиксировать вам его не придется.

Подключаете провода (подводите их к разъему) и выключатель к электродвигателю.

Ваша самодельная мини дрель готова.

Подключаете ее к розетке и пользуетесь кнопкой выключателя. Не забудьте сверло держать перпендикулярно плоскости поверхности. Ведь если немного перекосить сверло, можно его сломать.

Собранная своими руками дрель может сверлить и пластик, и дерево, и текстолит. Это очень удобная вещь, которую можно сделать за считаные минуты. Удачи вам в изготовлении мини дрели!

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

• Гаечный ключ.
• Электрическая дрель.
• Сверла на 0.4 и 0.8 см.
• Перьевое или корончатое сверло.
• Электрический лобзик.
• Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

Электролебедка на 12 вольт своими руками

Самодельная электролебедка своими руками из моторедуктора привода стеклоочистителя, описание изготовления.

Электролебёдка рассчитанная на работу от 12 вольт, может пригодится для поднятия небольших грузов, как вариант электролебёдкой можно поднимать-опускать отвал на минитракторе или квадроцикле.

Сегодня мы рассмотрим процесс изготовления самодельной электролебёдки из моторедуктора привода стеклоочистителя. Она эффективно справляется с грузами в пределах 150 кг.

Изготовление электролебедки

В качестве привода будет использоваться моторедуктор стеклоочистителя.

На вал моторедуктора, требуется сделать звездочку на 6 зубьев под велосипедную цепь.

Для этого на листовой стали рисуется циркулем круг радиусом 12 мм. По его окружности нужно накернить 6 точек, соблюдая между ними одинаковое расстояние.

Затем используя сверло, соответствующее диаметру ролика имеющейся цепи, требуется просверлить отверстия по точкам. В центре круга делается отверстие большего диаметра, под вал моторедуктора.

Используя корончатое сверло нужно высверлить звездочку из металла.

В полученную заготовку продевается болт, и она поджимается гайкой. Затем болт вставляется в патрон шуруповерта или дрели. На следующем этапе требуется обточить звездочку на наждаке, одновременно вращая ее шуруповертом. В таком случае проточенные зубья получаться одинаковыми.

Бормашинка-гравер из шуруповерта своими руками

Для изготовления барабана лебедки используются детали от втулки велосипедного колеса. Сначала из листовой стали нужно вырезать 2 диска диаметром 90 мм, и сделать в их центре отверстие на 0,5-1 мм шире диаметра имеющейся велосипедной оси.

Диски свариваются с отрезком трубы 50 мм, в результате получается катушка.

Затем, нужно вставить велосипедную ось в барабан, по бокам поставить чашки от втулки, собрать насыпные подшипники, затянуть гайки и после центровки приварить чашки к дискам. Затем на барабан устанавливается звездочка на 24 зуба с трещоткой.

Из листовой стали изготавливается корпус лебедки. Сначала вырезается пластина для установки моторедуктора. В ней сверлятся отверстия под его крепеж и вал.

После на вал устанавливается самодельная звездочка. Немного сбоку закрепляется ось барабана. Между звездочками натягивается цепь. Чтобы она не провисала, на пластину также монтируется ролик натяжителя.

Делается держатель для оси барабана подобной конструкции, что и крепежная пластина, между ними приваривается перемычка, а сверху нее проушины для подвешивания лебедки.

На барабан наматываем трос толщиной 3 мм. Чтобы его надежно закрепить, нужно сделать в одном диске 3 отверстия. Трос пропускается сквозь них, после чего его конец затягивается в петле. В таком виде при условии наличия хвостика 3-5 см он не вырвется. В результате получается легкая компактная лебедка, работающая от автомобильного аккумулятора.

Испытания, поднимаем компрессор весом 60 кг.

Если при ее сборке использовать не велосипедные детали, а более мощные, к примеру, от сеялки или другой сельхозтехники, то грузоподъемность и безопасность при перегрузе возрастет.

Работу самодельной электролебёдки, смотрите в этом

Sources:

https://encom74.ru/zaradnye-ustrojstva-dla-surupovertov-na-12-i-18-volt-svoimi-rukami/ https://samelectrik.ru/instrukciya-v-kartinkax-po-sborke-samodelnoj-dreli.html https://tehnopanorama.ru/instrumenty/peredelka-shurupoverta-na-pitanie-ot-seti.html https://samodelki-n.ru/elektrolebedka-na-12-volt-svoimi-rukami.html

Как сделать гравер для мелких работ своими руками?

Если мастер не желает приобретать дорогостоящее устройство, изготовить гравер для мелких работ он может и самостоятельно.

В советские времена под граверные работы или для резьбы по дереву умельцы иногда адаптировали списанные стоматологические бормашины УС-30, которые были верными друзьями врача-стоматолога и кошмаром для пациента. Если был необходим менее мощный, но более компактный вариант — приспосабливали электробритвы Бердск или Харьков. В наше время самодельную бормашину тоже можно сделать из электрической бритвы, например, Филипс.

Необходимые комплектующие и их характеристики:

1. Гибкий вал, а также рабочая насадка, которая будет позволять зафиксировать устройство в своем зажимном механизме. В качестве гибкого вала может быть использован трос, активирующий спидометр автомобиля. Рабочая насадка изготавливается из текстолитового бруска: обтачивается до необходимых размеров, снабжается ступенчатым отверстием на внутренней части. Диаметр отверстия подбирается на основе размеров неподвижной области троса: он должен надежно фиксироваться в нем. Передняя насадочная область снабжается трубкой, внутрь которой помещен свободно вращающийся зажимной патрон, изготовленный из 2 половин, зафиксированных друг с другом винтом. В отбалансированный патрон может вставляться инструмент, имеющий 2-5-миллиметровый диаметр хвостовика.
2. Инструменты для обработки.
3. Приводной электродвигатель – любой мотор, который работает при напряжении в 220 вольт: от магнитофона, стиральной машинки, электрической зубной щетки. Лучшим вариантом считается двигатель от швейной машины, так как он оснащен реостатом, позволяющим регулировать скоростные характеристики вала.

В процессе работы также потребуется электрическая дрель, точильный станок, набор слесарных инструментов. Сборка устройства своими руками производится на основе следующих чертежей.

Сборка бормашинки

После подготовки всех конструктивных элементов можно приступать к сборке устройства.

Самодельный аппарат делается по следующей инструкции:

1. Первым делом изготавливается простая станина-основание. Такая основа позволит надежно зафиксировать все элементы аппарата. В процессе изготовления этого элемента может быть использован текстолитовый или толстый фанерный лист. Из материала вырезается кусок нужного размера.
2. Согласно схеме расположения элементов на основу крепится электродвигатель, кронштейн, оснащенный хомутом. Последняя делать будет служить основой для фиксации заднего наконечника гибкого вала.
3. К электродвигательному валу, подвижной сердцевине гибкого вала фиксируются шкивы, извлеченные из ненужной бытовой техники. Для выполнения фиксации во фланцевой области шкивов, а также на валах проделываются отверстия, необходимые для помещения штифтов. Сделать соединения более надежными можно с помощью эпоксидной смолы.
4. Затем будущая бормашина снабжается резиновым пассиком. Этот элемент устанавливается на шкивы гибкого вала, электродвигателя.
5. К электрическому питанию подключается мотор.
6. Рабочая насадка фиксируется на переднем конце гибкого вала.

После подготовки всех конструктивных элементов можно приступать к сборке устройства

Принцип, особенности работы

Изготовленный своими руками гравер напоминает дрель или машину для шлифовки. Однако основным его предназначением считается обработка мелких деталей. Самодельный ручной гравер позволяет выполнять следующие действия:

Машинка, сделанная по описанной выше инструкции, будет работать по следующему принципу:

1. С помощью шкивов и резинового пассика электродвигательное вращение передается на область гибкого вала.
2. Гибким валом оно отправляется на рабочую насадку.
3. Рабочая насадка обрабатывает зафиксированный элемент.

Сделать этот инструмент можно и по другой схеме. В ней необходимо соединить гибкий вал с электродвигателем с помощью переходной муфты. Фиксация происходит по следующей схеме: один кончик муфты насаживается на электродвигательный вал и закрепляется штифтом, подвижный наконечник гибкого вала фиксируется в квадратном отверстии, расположенном на другом конце муфты.

Гравер, дремель или бормашинка

Относительно этого инструмента нет единого устоявшегося названия. Мастера называют их:

• Гравер – по частому предназначению: обычно эти устройства применяют для гравировки по пластику, металлу, стеклу или дереву.
• Дремель. Строго говоря, это не название – это самая известная фирма-производитель. Однако нам ли привыкать переносить название торговой марки на оборудование? Все ведь в курсе, что ксерокопии редко делают на оригинальной аппаратуре фирмы Xerox Corporation, и далеко не все прорезиненные плащи-макиноши были пошиты на фабрике Чарльза Макинтоша.
• Бормашинка – вот это более точное название. Этим термином называют устройства, где высокая скорость шпинделя одновременно сочетается с небольшим крутящим моментом. И хотя бормашина обычно ассоциируется со стоматологией, такое оборудование активно используют и ювелиры, и мастера, работающие над декоративными изделиями из самых разных материалов – от металла до дерева или кости.
• Мини-дрель – название неточное, но уже прижившееся в обиходе.

Как бы это устройство ни называлось – смысл один и тот же: это электроинструмент, обеспечивающий вращение рабочей головки с высокой скоростью. Собственно, скорость и есть главное отличие ручной бормашинки от дрели: ей не нужно с усилием прогрызаться сквозь материал – её задача разогнать до высоких скоростей относительно лёгкую инструментальную насадку.

Как известно из теории обработки материалов, чем выше скорость резца, тем ниже шероховатость. Этот принцип в основном относится к токарному и фрезерному делу, но в полной мере проявляет себя и при работе дремеля. Сверхвысокие обороты дают возможность не только сверлить ровные отверстия, но и выбирать припуски на металле, прорезать металл, стеклотекстолит, пластик, дерево и другие материалы, применяемые при радиоконструировании или декоративных работах.

Что понадобится

Как сделать бормашину своими руками? Можно воспользоваться различными вариантами ее конструкции. В качестве основного рабочего элемента такого устройства очень удобно использовать насадки, которыми комплектовались стоматологические бормашины старого образца. Такая насадка, как правило, изначально смонтирована на гибком валу, с которого ее необходимо снять, вывернув его пружину. От нижней части демонтированной насадки для бормашины надо отрезать не слишком широкое кольцо, которое будет играть роль гайки, используемой для того, чтобы зафиксировать все устройство на пластине. Кроме того, отрезав такое кольцо, вы освободите конец вала, на который будет монтироваться шестеренка.

Итак, понадобится гибкая насадка от стоматологической машинки

На насадки для гравера, изготовленные своими руками в предлагаемом конструктивном исполнении, можно устанавливать различные типы сменных держателей инструмента. Такие держатели, в частности, могут быть:

• прямыми;
• с боковым расположением инструмента;
• с изогнутой рабочей головкой.

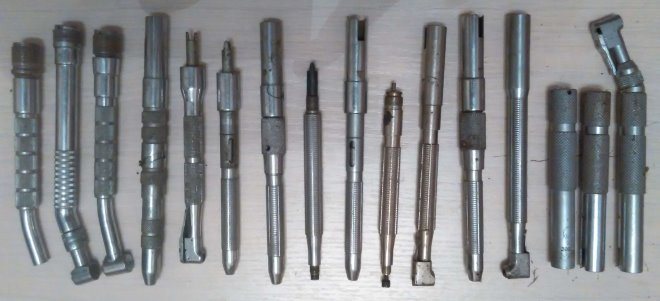

Варианты сменных держателей

Более универсальными являются держатели прямого типа, которые применяются в 90% случаев. В ситуациях, когда расположение обрабатываемого элемента не позволяет использовать прямые держатели, обращаются к насадкам изогнутого типа и с боковым расположением инструмента.

Выбрав для оснащения своего самодельного гравера рабочие насадки от старой бормашины, имейте в виду, что использоваться они могут лишь в комплекте с инструментом, диаметр хвостовика которого составляет 2,35 мм. При этом инструменты, предназначенные для установки в держатели прямого типа, отличаются удлиненным хвостовиком. Хвостовики боров, устанавливаемых в угловые держатели, более короткие и имеют специальную канавку (прорезь).

Старую насадку придется почистить и смазать, а возможно и поменять микроподшипники

Применение самодельных насадок для гравера от старой бормашины имеет ряд преимуществ. Главным из них является то, что приобрести такую бормашину можно за очень небольшие деньги, так как подобные устройства уже практически не применяются в современной стоматологии. Найти и купить инструменты для оснащения таких насадок тоже не представляет особых проблем.
