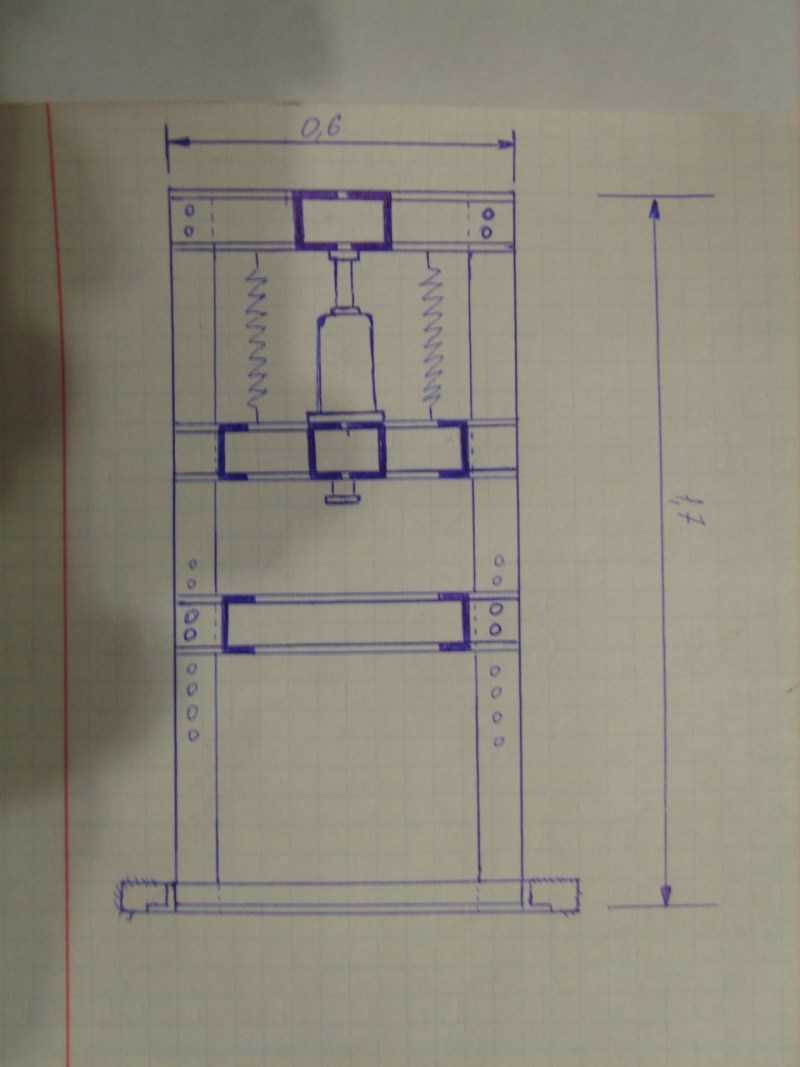

Пресс из домкрата своими руками: чертежи

Конструктивные особенности

В качестве силового органа самодельного пресса для гаража, как правило, задействуют автомобильный домкрат гидравлического типа. Принцип его действия основан на паскалевском законе, в соответствии с которым давление на газ или жидкость передается в любую точку их объема без изменения его значения. Таким образом, создавая даже небольшое усилие на поршне гидроцилиндра с меньшим диаметром, можно многократно увеличивать его в цилиндре, характеризующемся большим диаметром.

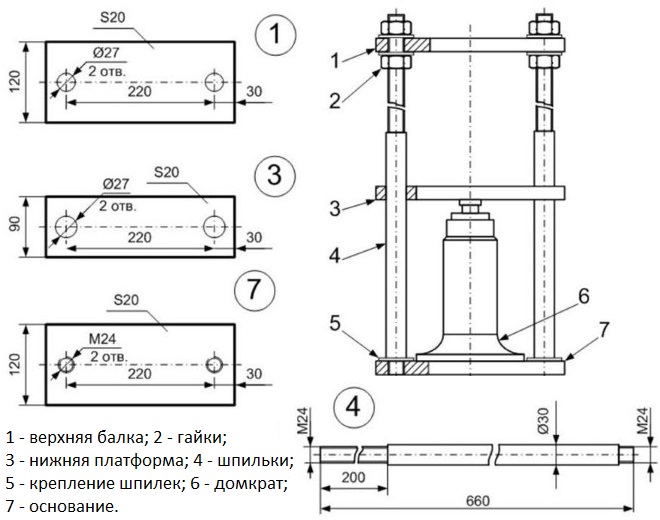

Устройство облегченного пресса на базе гидравлического домкрата

Рабочая жидкость, используемая в гидравлических устройствах (в частности, в домкрате), под воздействием на нее давления не сжимается и не уменьшается в объеме, что минимизирует потери мощности. При своих компактных размерах гидродомкрат способен создавать значительное давление, что позволяет не только использовать гаражный пресс, на котором он установлен, для запрессовки и выпрессовки подшипников, сайлентблоков и различных втулок, но и прессовать с его помощью изделия из листового металла.

К наиболее значимым достоинствам, которыми отличается кустарный гидравлический пресс для гаража, выполненный на базе гидродомкрата, следует отнести:

большой КПД, значение которого может доходить до 80 %;
высокое передаточное отношение, что дает возможность, прикладывая небольшое усилие на рычаг, увеличивать данный параметр в разы на выходном штоке (такое высокое передаточное отношение обеспечивается тем, что поршни гидроцилиндров, установленных в гидравлическом домкрате, имеют значительные различия в величине их диаметров);
плавность хода рабочего органа.

Эта простая конструкция гаражного пресса может быть изготовлена за один выходной день

Если вы планируете сделать пресс в гараж своими руками на базе гидродомкрата, следует учитывать и недостатки такого устройства:

невозможность выполнения точной регулировки расстояния, на которое опускается шток домкрата, а значит, рабочий орган гаражного пресса (после каждого воздействия рабочего органа пресса на обрабатываемую заготовку надо стравливать давление в гидроцилиндре домкрата до нуля, а затем заново повторять процесс опускания штока);
медленное опускание штока гидродомкрата (это сказывается на производительности прессового оборудования);
только вертикальное направление давления, создаваемого домкратным прессом на обрабатываемое изделие.

Что надо учитывать при выборе гидропресса

Перед покупкой устройства необходимо оценить такие параметры:

мощность (максимальное усилие, прикладываемое штоком к материалу);
длина штока;
способ установки;
наличие манометра;
тип привода нагнетания давления;
тип системы безопасности, отвечающей за блокировку работы агрегата в случае поломки;
наличие системы автоматического возврата цилиндра, что позволит сократить физические усилия мастера;
масса устройства.

Чем больше функциональных настроек имеет пресс, тем лучше. Желательно, чтобы рамная конструкция агрегата была изготовлена из прочной стали или металлопрофиля.

Источник

Пресс из домкрата своими руками: этапы монтажных работ

Рассмотрим, как сделать устройство гидравлического пресса своими руками из домкрата. Чертежи и инструкция помогут все сделать правильно. Эта разновидность, пожалуй, легче всех в изготовлении для обычного человека. При разработке чертежей самодельного пресса из домкрата своими руками необходимо учитывать, по какой схеме он будет работать. Используются разные варианты. Например, домкрат может размещаться в нижней части устройства, в станине. При этом давление производится наверх. Если домкрат устанавливается в верхней части, то давление производится вниз.

В таблице представлены основные этапы работы.

Изображение	Этапы работы
	Сначала делается платформа для установки домкрата. При этом прочность основания должна быть капитальной. Для основы применяется несколько ребер жесткости. При этом нужно взять квадратный или прямоугольный профиль из стали. Затем нарезается четыре детали. Их укладывают боковыми поверхностями друг к другу, а после этого стыковочные швы привариваются. Такой метод повысит жесткость основания. Чтобы обеспечить устойчивость домкрата необходимо приварить лист из стали подходящего размера.
	Затем нужно выполнить упор и стойки. Для этого выпиливаются две детали с толстыми стенками. Упор делается из такого же материала. Его длина должна равняться ширине опорного механизма. Упор и стойки нужно закрепить при помощи сварного шва.
	После этого выполняется съемный упор. Данный элемент передвигается по направляющим и передает давление от рабочего штока. Для создания такого элемента необходимо сделать два отрезка полос из стали. Их нужно соединить в нескольких местах. Для замены детали следует просверлить два сквозных отверстия. Длина должна быть на 10 см больше габаритов блока.
	Настройка является необходимым этапом монтажных работ. Чтобы уменьшить ход поршня необходимо сократить расстояние между упором и балкой устройства. При этом используется еще один переходной квадратный профиль. Для соединения применяются сварные швы.Также применяются дополнительные вставки.

Сделать пресс из гидравлического домкрата своими руками можно для выполнения штампованных элементов. Подобное оборудование гидравлического пресса из домкрата необходимо для обработки деталей из стали. Вместо домкрата, можно применить нагнетающий насос или гидроцилиндр. Это позволяет обеспечить максимальный комфорт при выполнении работ.

Корпус конструкции часто делается из уголков и швеллеров. Толщина материала может быть не менее двух мм. КПД такого агрегата составляет 80 %, что позволяет обеспечить необходимую грузоподъемность.

При соблюдении инструкции и при использовании качественных материалов можно сделать прочную конструкцию своими руками. Кстати, для автомастерской не всегда лучшим решением является гидравлический пресс. Если его не правильно настроить он может легко раздавить подшипник. В таком случае старый добрый механический агрегат принесет куда больше пользы.

Особенности монтажа простого механизма можно увидеть в ролике:

Watch this video on YouTube

Как сделать полезный агрегат своими руками можно видеть на видео:

Watch this video on YouTube

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.

Инструменты для сборки самодельного пресса

Аппарат для сварки и электроды.
Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
Электродрель.
Шуруповерт.
Уровень.
Измерительная рулетка.

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

Домкрат гидравлический

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

Швеллер. Покупайте изделие не ниже №8.
Швеллер
Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.
Труба
Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.

Валковый пресс своими руками. Как сделать пресс для брикетов своими руками

Для выполнения работ, требующих использовать метод прессования, понадобится гидравлический пресс

Для этого автолюбителям важно знать, как сделать пресс для гаража своими руками. Оптимальный вариант – давление в 10-25 тонн

Такого значения достаточно для выполнения основных видов работ. Гидравлический пресс необходим для работы с втулками, коленвалом, листовым металлом, арматурой. Разберём принципы действия и варианты применения гаражного пресса, а также узнаем, как сделать его своими руками.

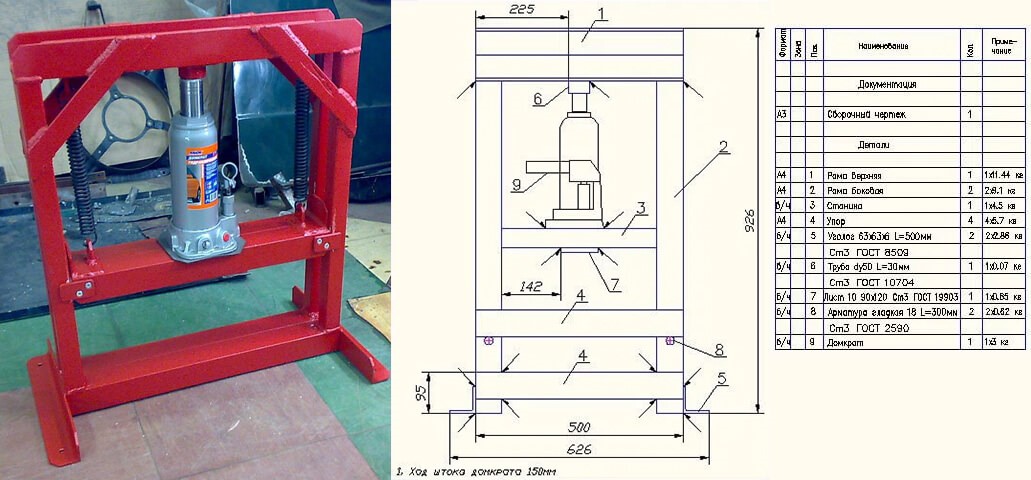

Чертеж пресса для гаража.

Гидравлический пресс вырабатывает силу от нескольких десятков до нескольких тысяч тонн, в зависимости от конструкции и назначения. Использование такого оборудования практично как в частных гаражах и небольших мастерских, так и на промышленных масштабах.

Основные функции пресса:

Можно освободиться от дорогостоящих услуг автосервисов и сделать гаражный пресс самостоятельно. Для этого придётся вложиться в комплектующие материалы и вооружиться знаниями. За основу берут гидравлический домкрат, он является главным элементом устройства. Иногда используют винтовой или пневмогидравлический домкрат.

Физические принципы устройства базируются на законе Паскаля. Пресс состоит из двух основных цилиндров и камер. В меньшей ёмкости увеличивается давление жидкости и происходит её передача в рабочую ёмкость с большим размером.

Варианты применения самодельного пресса

Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.

Выполняя строительные работы прессом можно сгибать арматуру или гнуть металлические листы.

Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.

Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.

Особенности конструкции самодельного пресса

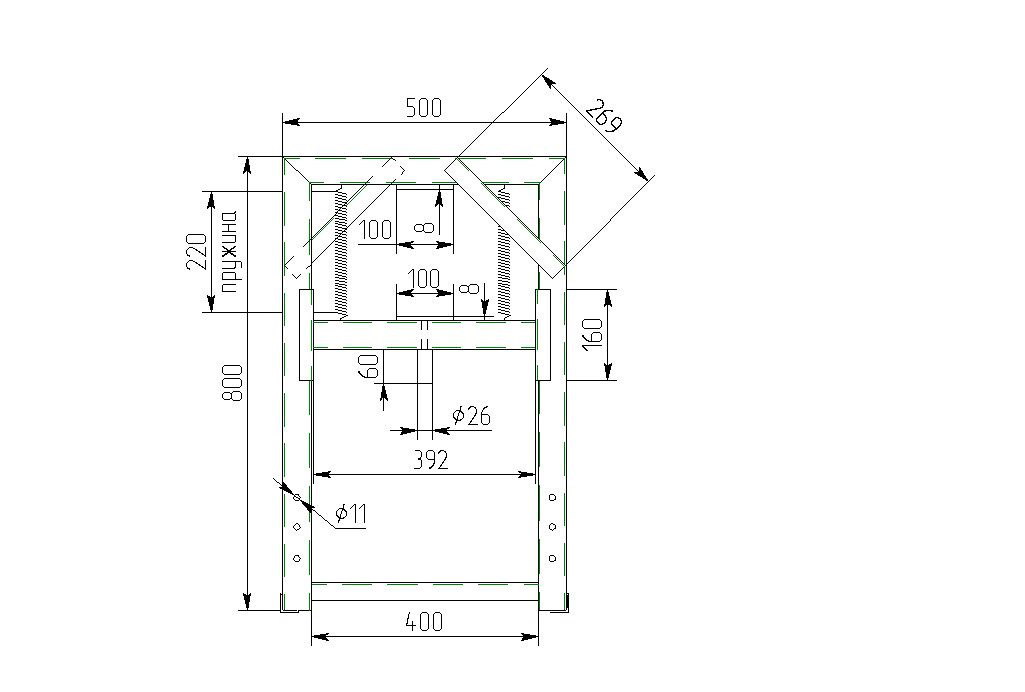

Чертеж и размеры пресса для гаража.

Как указывалось выше, пресса с мощностью в 10-20 тонн будет достаточно, а в остальном следует отталкиваться от своих потребностей.

Основным и главным элементом самодельного пресса для гаража является гидравлический домкрат. Можно самостоятельно сделать встроенный насос с гидравлическими цилиндрами. Работать они будут по принципу передачи давления масла из меньшей камеры к большей.

Два цилиндра соединяют между собой каналами, по которым проходит специальное масло и давит на поршень. Таким образом усилие передаётся на инструмент и обрабатываемый предмет. Установка цилиндра выполняется вертикально, но для узконаправленных целей могут быть выполнены горизонтально.

С помощью насоса в цилиндре большего размера создаётся давление. Самый лёгкий в исполнении пресс на базе бутылочного домкрата

Важно заранее продумать, какие работы будут выполняться с помощью пресса

Можно регулировать ход домкратного штока и высоту опрессовываемых деталей.

Для этого существует несколько способов:

Все перечисленные размеры заносятся в чертёж

Важно учитывать размер домкрата, обрабатываемые детали и металлопрокат

3 Пресс гидравлический своими руками – конструкции и чертежи

Для домашней мастерской вполне достаточно пресса, развивающего усилия в 10–20 тонн или даже меньше – все зависит от круга поставленных задач. Кроме усилия, это оборудование имеет следующие основные характеристики:

габариты;
вес;
ход поршня;
наличие манометра;
рабочие параметры станины.

Для создания давления в рабочем цилиндре используется обычно ручной встроенный или отдельный гидравлический насос. Все зависит от выбора оборудования для изготовления пресса. Наиболее простой, легко реализуемый вариант самодельного пресса – конструкция на основе гидравлического домкрата бутылочного типа, у которого ручной встроенный насос.

Прежде чем приступить к изготовлению пресса, необходимо решить, под какие работы он будет предназначен, и, соответственно, какое усилие должен развивать. После этого необходимо подобрать и приобрести подходящий домкрат (если он будет использоваться при сборке пресса).

Следующий, самый важный этап – создание чертежа будущего пресса. Любой предлагаемый в интернете для самостоятельной сборки гидравлический пресс, чертежи к которому прилагаются, разработан и сделан на основе имевшихся в наличии металлических материалов и гидравлического оборудования. Поэтому, если строго следовать чужим разработкам, то сборка пресса может растянуться до бесконечности и будет заключаться в переделке и подгонке взятой за основу конструкции под приобретенный гидравлический домкрат.

При создании чертежа сначала требуется выбрать схему работы прессового оборудования:

Домкрат установлен на основание станины и давит вверх.
Домкрат зафиксирован у верха станины и давит вниз.

Как правило, используется первый вариант. Второй более удобен для некоторых видов слесарных работ (в частности, для выпрессовывания втулок, подшипников из каких-либо деталей).

Маслопресс своими руками чертежи холодного отжима. Особенности шнековых маслопрессов:

окисление масла от металла. Дешевые маслопрессы, включая бытовые для домашнего использования часто делают из обычной стали, которая в процессе использования окисляет масло и снижает его вкусовые и полезные свойства.
саморазогрев отжимаемой массы. Шнековые прессы в принципе более производительны, тем более что семечка в процессе отжима саморазогревается от давления, а нагретая семечка отдает больше масла, но это уже не холодный отжим. Для получения качественного масла требуется постоянный контроль за скоростью работы шнека и температурой отжимаемого масла. Реализация цифрового контроля — один из лучших вариантов, но у большинства фермеров на это обычно не хватает ни квалификации ни средств.
дополнительный прогрев шнекового механизма. Большинство кустарных производителей масла дополнительно прогревают шнековый механизм горелкой или теном для увеличения выхода масла до 50% от массы семечки. При этом отжимаемое масло утрачивает витамины и приобретает канцерогены. К холодному отжиму такое масло отношения не имеет.
использование жаренной мятки. Для еще большего выхода масла многие производители перед прессованием семечку измельчают и обжаривают в жаровнях с добавлением воды. В результате отжима такой мятки получается всем нам знакомое масло с ярко выраженным вкусом жареной семечки. Проблема в том, что вода портит масло не меньше нагрева. И конечно, это тоже уже никакой не холодный отжим.
холодный или выгодный отжим. Для получения настоящего полезного масла холодного отжима шнековый механизм можно охлаждать, но это приводит к снижению выхода масла, да и прессы с охлаждением более дороги, не говоря о том, что они в принципе иной конструкции, чем обычные, используемые повсеместно. Путем тонкой настройки оборудования и использования семечки оптимального уровня влажности можно добиться такого режима работы, при котором отжимаемое масло не нагревается выше 40 градусов. Именно такой способ отжима использует в своем фермерском хозяйстве Якушев Алексей. Марка и тип оборудования, как и матрица режимов работы являются его Ноу Хау и держатся в строжайшей тайне.

Гидравлический пресс своими руками

Гидравлический пресс относится к классу гидравлических машин, предназначенных для обеспечения значительного давления на требуемую поверхность. Основным его достоинством является возможность создания такого усилия, которое во много раз превосходит первоначальное воздействие. В технической литературе подобные машины носят имя своего изобретателя. Ещё в 1795 году английский изобретатель Джозеф Брам получил патент на этот аппарат. Из этой статьи вы узнаете, как изготовить гидравлический пресс своими руками.

Термин пресс является достаточно условным. В современной промышленности эти машины решают большое количество важных технических задач. За счёт мощного прилагаемого усилия осуществляется спрессовывание и штамповка деталей. На станциях технического обслуживания производится выпрессовывание подшипников. В перерабатывающих отраслях выдавливают жидкости из различных сельскохозяйственных культур. Применение этого гидравлического принципа не ограничивается только задачами прессования. Кроме промышленных прессов, существует множество подобных машин, решающих более простые, но не менее важные задачи, например, пресс для автосервиса. Гидравлические домкраты и подъёмники позволяют поднимать многотонные грузы, гидравлические струбцины позволяют закреплять детали для последующей обработки. Небольшие прессы применяются в автомобильных мастерских и частных гаражах.

Популярность таких механизмов вызвана тем, что с помощью относительно несложного устройства удаётся получить огромную энергию сжатия.

Маслопресс своими руками из домкрата. Делаем пресс из домкрата своими руками

Гидропресс, изготовленный из домкрата – не только мощный инструмент, используемый при каком-либо производстве, а осознанный выбор гаражного или домашнего мастера, которому срочно потребовалось средство, позволяющее создать многотонное давление в небольшой ограниченной локации. Агрегат поможет, например, при брикетировании горючего мусора для сжигания в печи.

Выбор домкрата

Гидропресс, как правило, изготавливается на основе гидравлического домкрата стаканного или бутылочного типа. Применение реечного винтового оправдано лишь в конструкциях, работающих чисто на основе механики, недостаток которой – потеря не 5% усилий, прилагаемых мастером, а заметно больше, например, 25%. Использовать механический домкрат – не всегда оправданное решение: с тем же успехом его могут заменить, к примеру, большие слесарные тиски, установленные вертикально.

Выбрать домкрат гидравлического типа предпочтительнее из тех моделей, что способны поднять порядка 20 т. Многие домашние мастера, изготовившие пресс из такого домкрата самостоятельно, брали с запасом прочности (подъёмности): в их руки часто попадали модели, которых достаточно, чтобы приподнять не легковую машину, а фуру или трейлер, к примеру, от «Скании» или «КамАЗа».

Такое решение похвально: взять самый мощный домкрат – выгодное дело, да и прослужит он, благодаря своему запасу грузоподъёмности, не 10 лет, а всю дальнейшую жизнь владельца самодельного гидропресса. Это значит, нагрузка примерно втрое меньше допустимой. Изнашиваться данное изделие будет медленнее.

Большинство гидравлических домкратов среднего ценового диапазона – однососудные, с единственным штоком. Они обладают, помимо простоты и надёжности, не менее 90%-м КПД: потери при передаче усилия гидравликой невелики. Жидкость – к примеру, трансмиссионное или моторное масло – почти невозможно сжать, к тому же она немного как бы пружинит, в целом сохраняя не менее 99% своего объёма. Благодаря этому свойству машинное масло передаёт усилие на шток почти «нетронутым».

Механика на основе эксцентриков, подшипников, рычагов не способна дать настолько малых потерь, как жидкость, используемая в качестве передаточной материальной субстанции . Для более или менее серьёзного усилия рекомендуется приобрести домкрат, развивающий давление весом не менее 10 т – именно такой окажется наиболее эффективным. Менее мощные домкраты, если они и оказались в ассортименте ближайшего автомагазина, не рекомендуются – запас веса (по давлению) маловат.

Инструменты и материалы

Позаботьтесь о наличии чертежа будущей установки: в интернете немало готовых разработок. Несмотря на наличие несколько отличающихся друг от друга моделей домкратов, выберите тот, у которого большая «нога» – площадка для упора о землю. Различие конструкций, например, с меньшей по площади «ногой» («дно бутылки» с массивным широким основанием) обусловливается маркетинговыми уловками: не экономьте на конструкции. Если неудачно подобранная модель у вас сломается внезапно в момент наивысшего развиваемого при помощи усилия, то вы не только лишитесь главного исполнительного механизма, но и можете травмироваться.

Для изготовления станины понадобится швеллер достаточной мощности – толщина стенок желательна не менее 8 мм. Если взять более тонкостенную заготовку, то она может прогнуться либо лопнуть. Не забывайте: обыкновенная сталь, из которой изготавливают водопроводные трубы, ванны и прочую сантехнику, при ударах мощной кувалдой достаточно ломкая: от перенапряжения она не только выгибается, но и лопается, что может обернуться травмой мастера.

Виды конструкций самодельного пресса

Прежде всего необходимо рассмотреть возможные варианты изготовления самодельного оборудования. Важным компонентом является механизм для создания повышенного давления

Также следует обращать внимание на форму рамы и конфигурацию опорного стола

Для изготовления ручного или механического гидравлического пресса своими руками сначала выбирается силовой агрегат. Зачастую для этого используют домкрат. Его максимальная грузоподъемность определит степень давления на заготовку. Значение этого параметра зависит от типа выполняемых работ. Для эксплуатации в домашних условиях можно выбрать модель домкрата с грузоподъемностью от 7 до 20 т.

Альтернативным вариантом является установка гидроцилиндра и нагнетающего насоса. Это позволит обеспечить максимум комфорта при выполнении работы. Но себестоимость подобной конструкции, сделанной своими руками, значительно выше, чем у станка с домкратом.

Корпус станка зачастую делается из стальных швеллеров и уголков. Толщина материала должна быть не менее 2 мм. Конструкция самодельного гидравлического пресса с домкратом или цилиндром состоит из следующих компонентов:

блок крепления домкрата. Его движущийся шток может располагаться как в верхней, так и в нижней части;
опорный стол. На нем будет устанавливаться обрабатываемая деталь. Во время изготовления своими руками рекомендуется предусмотреть возможность изменения высоты относительно домкрата;
рама. На нее устанавливается силовой агрегат и опорный стол. В нижней части для лучшей устойчивости делаются ножки с возможностью регулировки высоты.

Подробные чертежи конструкции давать нецелесообразно, так как для ее производства могут использоваться различные компоненты. Но предварительно рекомендуется ознакомиться с заводскими аналогами, на основе полученных данных самостоятельно разработать оптимальную модель.

Особенности пресса из домкрата

Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.

Применение и принцип работы

Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.

А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.

Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:

штамповка и выгибание разного рода предметов;
ковка деталей из металла;
выдавливание стальных профилей;
пакетирование деревянных, пластиковых и металлических изделий.

Применения в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками для гаража. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

Устройство

Конструкция состоит из следующих элементов:

замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
подвижной поперечины, на которой закреплен корпус домкрата;
пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

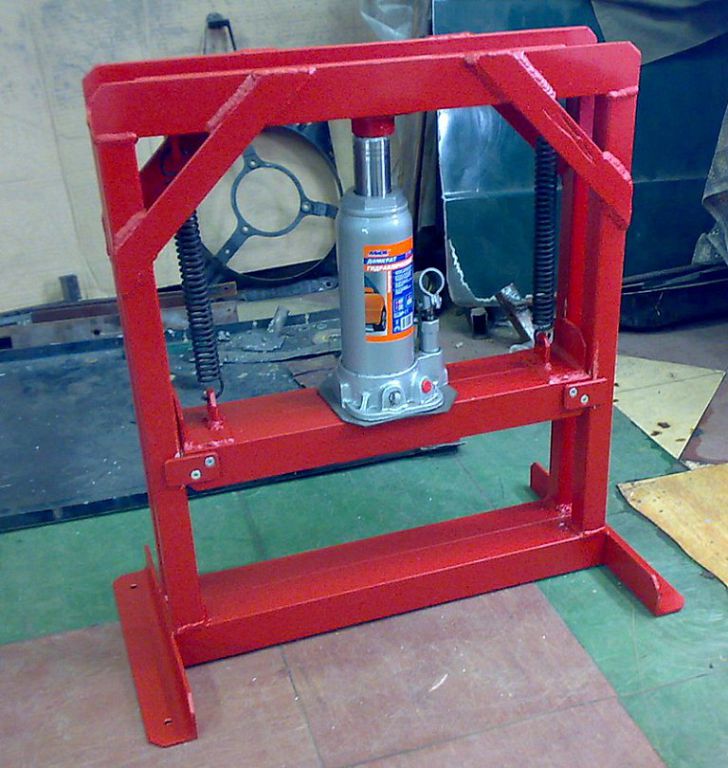

Устройство пресса из домкрата.

Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).

Принцип работы

Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.

Принцип действия

Принцип работы любого гидравлического механизма (в том числе и пресса) основан на одном из основных законов гидродинамики – Законе Паскаля. В соответствии с этим законом давление жидкости или газа распределяется равномерно на все точки внутренней поверхности сосуда, в котором находится.

Если в сосуде в качестве одной стенки использовать поверхность, которая может двигаться, жидкость будет производить на неё давление, и она придёт в движение. В прессах такая поверхность выполняется в форме поршня. Величина силы, действующей на поршень, при прочих равных параметрах будет определяться площадью поверхности поршня. Чем больше площадь поверхности поршня, тем больше величина воздействующей на него силы. Этот эффект позволяет получить серьёзный выигрыш в результирующей силе. Этот физический закон и позволяет реализовать гидросхему пресса.

Чертеж большого гидравлического пресса Витворта

Конструктивно устройство гидравлических прессов очень похоже. Они выполнены в виде двух сообщающихся сосудов. Поэтому для них применимы все физические законы, которые действуют в сообщающихся сосудах. Если в одном из сосудов изменяется уровень жидкости в сторону уменьшения, то во втором сосуде уровень жидкости повысится. Это приведёт к увеличению давления на все стенки сосуда. В гидравлическом прессе – это давление на поршень.

Для увеличения объёма рабочей жидкости в гидравлическом цилиндре в конструкции пресса предусмотрен специальный резервуар. Так как в гидравлическом прессе жидкость находится под высоким давлением, предусмотрена специальная система безопасности. Она включает два клапана: нагнетательный и запирающий кран.

Преимущества самодельного гидропресса

Главное преимущество — это стоимость. Устройство, собранное из подручных средств, будет стоить намного дешевле, чем заводские аналоги. Для своих потребностей можно использовать разные варианты конструкции, создавая при этом устройство с разными параметрами и учитывая необходимость прилагаемого усилия. Благодаря простой и недорогой конструкции, в которой отсутствуют предохранительные приборы, можно выполнять множество сложных задач, прилагая минимум физических усилий.

Спектр применения пресса в гараже, мастерской и частном доме очень широк. Это замена подшипников/сайлентов, гибка металла, прессование сока и даже колка дров. Для этих целей я решил сварить из металлолома агрегат с запасом на будущее, взамен китайскому домкрату-пятитоннику в хилой раме, который пользовал до этого.Основные задачи:— минимальная стоимость и легкая доступность комплектующих— ремонтопригодность— запас мощности и прочности для моих нужд— минимум токарки и прочей сложной обработки

2. Насос механизма опрокидывания кабины КАМАЗ 4310-5004010-01 Prva Petoletka, Республика Сербия

3. Соединительные шланги для гидравлики

4. Пятка на шток цилиндра

5. Швеллер 180мм и уголок 50мм

Основная суть затеи — сделать своими силами из имеющегося хлама, поэтому вариант с наружным размещением цилиндра сверху отпал почти сразу. Сверлить точно большие диаметры без сверлильника тоже не вариант, поэтому собиралось на сварку.

Знаю, что выкладывать незаконченные изделия моветон, но любая самоделка доводится до ума годами, красить металл такой толщины спешки нет, а суть ясна и по этим фото на телефон. Пресс работает исправно и в обоих направлениях. Правда, около 500 качков)) Но в планах электромотор и НШ-32.

Использование устройства в быту

В домашних условиях использовать приспособление можно для выполнения самых разнообразных задач. Небольшие размеры агрегата позволяют разместить его в гараже или в другом небольшом помещении и использовать при ремонте автомобиля, мотоцикла. Он может выполнять и следующие функции:

Штамповка;
Ковка;
Изготовление профиля;
Создание изгибов;
Запрессовка и выпрессовка подшипников и других деталей;
Использование в кулинарных целях, таких, как изготовление сока из овощей и фруктов.

Известно много случаев, когда пресс используется как маслодавилка, а также с помощью оборудования выполняют перепрессовку сайлентблоков. Кроме работы по ремонту, гидропресс может применяться для сгибания металла, склеивать изделия с использованием давления, изготавливать брикеты из отходов разного рода, а также выдавливать масло и другую жидкость. Оборудование для выполнения таких задач, даже с несложной конструкцией, стоит немалых денег, но устройство можно изготовить самостоятельно, используя при этом простые материалы и инструменты.
