Нутромер микрометрический: как пользоваться, гост, поверка

Работа с микрометрическими нутромерами

Поверка микрометрического нутромера

При вводе в эксплуатацию, а также периодически на протяжении всего срока использования или хранения нутромеры должны подвергаться поверке, представляющей собой совокупность операций, направленных на определение и подтверждение их технических характеристик.

Поверка микрометрического нутромера выполняется в соответствии с ГОСТ 17215-71 «Нутромеры микрометрические. Методы и средства поверки».

Согласно третьему пункту данного нормативного документа поверка производится в несколько этапов.

Проверка внешнего вида устройства, его маркировки и комплектности.
Проверка взаимодействия частей нутромера методом опробования.
Определение ширины штрихов микрометрического барабана и стебля с помощью инструментального микроскопа.
Проверка расстояния от стебля до края торца барабана.
Проверка радиуса кривизны измерительной поверхности наконечника и микрометрической головки нутромера.
Определение погрешности показаний микрометрической головки с помощью горизонтального оптиметра.
Определение погрешности суммарного размера головки и присоединённых к ней удлинителей с помощью горизонтального длиномера или оптиметра, определение жесткости нутромера (для приборов с верхним пределом измерения свыше 1250 мм).
Определение биения точки касания измерительной поверхности нутромера.
Определение размеров установочной меры в точках её измерительной поверхности.

Для получения более подробной информации о подготовке к поверке, её проведении и получении результатов обратитесь к ГОСТ 17215-71.

Проведение измерений микрометрическим нутромером

Первым этапом в проведении измерений с помощью микрометрического нутромера является его подготовка. С помощью установочной меры прибор настраивают на нуль, проворачивая барабан до полного совпадения нулевой отметки с продольной линией стебля и затягивая по достижении этого положения контргайку.

После настройки нутромера его свинчивают с необходимыми для получения требуемого размера удлинителями (удлинители присоединяют в порядке убывания размеров) и приступают к измерению.

Для этого нутромер вводится в измеряемое пространство. Один наконечник при этом должен касаться поверхности. Далее путём вращения барабана доводят до упора второй наконечник прибора. Нутромер при этом необходимо покачивать, стремясь найти наибольший размер в плоскости, нормальной оси поверхности, и наименьший в плоскости осевого сечения. Только при совпадении данных параметров можно говорить о получении точного результата.

Технические условия эксплуатации

Технические требования и условия регламентирует ГОСТ 10-88. Данный технический норматив определяет следующие принципиально важные параметры, которые должны соответствовать табличным данным для обеспечения правильной эксплуатации:

диапазон измерения;
предел допустимой погрешности;
номинальный размер установочной меры и другие параметры, такие как комплектность и маркировка.

Установленные ГОСТом диапазоны измерений – это 50–75 мм, 75–175 мм, 75–600 мм (приборы с этими диапазонами работают с точностью до 3 мкм), 150–1250 мм, 600–2500 мм (погрешность не более 4 мкм), 1250–4000 мм и 2500–6000 мм (погрешность 0,01 мм). ГОСТ указывает на то, что микрометрические головки моделей с диапазоном измерения более 2500 мм должны оснащаться часовым индикатором.

Для приборов с диапазоном измерения до 50 мм установочная мера должна иметь номинальный размер 63 мм, до 75 мм – 75 мм, до 150 мм – 150 мм, до 600 мм – 150 мм и до 1250 мм (так же, как и до 2500 мм) – 350 мм. При этом для всех номинальных размеров определено максимальное допустимое отклонение – от 1,5 до 6 мкм.

Измерительный наконечник нутромера должен иметь сферическую форму. ГОСТ предоставляет таблицу его радиусов: от 12 до 60 мм в зависимости от диапазона измерений. Точность замера напрямую зависит от стопорного устройства. При работе нутромером микрометрический винт неподвижно фиксируется специальным стопорным устройством, при этом, согласно технической спецификации, размер не должен меняться более чем на 0,002 мм.

В разделе о комплектности указано, что к каждому экземпляру прибора должен прилагаться набор удлинителей (маркированных порядковыми номерами и указанием номинального размера) и установочная мера. Также в комплект входит державка для проведения измерений в глубоких отверстиях (где до нужного места нельзя достать просто рукой).

Какие бывают нутромеры

Их классификация довольно условна, но все же, по способу проведения замеров их разделяют на:

Микрометрические – позволяют определить реальную длину, абсолютным методом.

Индикаторные – получают все значения относительным путем, то есть сравнивая их с уже настроенным шаблоном.

По форме головки они могут быть:

сферические – все поверхности расположены на одной окружности;
цанговые – со своеобразным цилиндром в завершающей части;
кромочные – с пересекающимися осями, образующими острие в форме стрелы.

По виду передачи:

рычажные;
клиновые;
конусные.

По числу точек соприкосновения:

двухконтактные – наиболее распространены;
трехконтактные (пассиметры) – с одним подвижным наконечником.

По рабочему диапазону:

узкого – 18-50 мм;
широкого – 3-1000 мм.

Также существует разделение, есть ли нониус или же его нет, электронная ли головка или же механическая, и поменее важным параметрам.

Индикаторный нутромер и его особенности

Индикаторный нутромер — это устройство, в котором применяется относительная методика замеров. Его сначала надо настроить на конкретное значение, а потом определить насколько реальный показатель отличается от заданного. Индикаторным нутромером можно измерять отверстия от 6 мм. При этом прибор имеет минимальную погрешность в диапазоне 0.015–0.025 мм.

Устройство индикаторного нутромера довольно простое. У него всего две составляющие. Первая представляет собой стержень с измерительными насадками, вторая — это круглая индикаторная головка со шкалой, на которой представлено два вида делений:

Основная шкала с шагом 0.001 мм отображает значение относительного отклонения того параметра, что измеряют.
Маленькая шкала. На ней отмечается общее число оборотов стрелки прибора (полный оборот равняется 1 мм). С ее помощью можно узнать размер отверстия в миллиметрах.

Устройство оснащено дополнительными насадками, использование которых позволяет проводить замеры различных деталей в расширенном диапазоне.

Перед тем как пользоваться нутромером индикаторным, нужно подобрать сменный элемент, который будет подходить по длине, и присоединить его к устройству. Затем инструмент вводится под наклоном внутрь измеряемого отверстия. Далее проводятся легкие покачивания, чтобы установить его строго перпендикулярно по отношению к оси отверстия.

После выполнения этих действий стрелка начнет колебаться. Если ее ход направлен влево, то диаметр отверстия больше установленного, если вправо, значит, он меньше. Чтобы произвести расчеты, понадобятся некоторые данные. Например, если при использовании сменной насадки в 10 мм, указатель уйдет на 12 делений вправо, то итоговый размер будет рассчитываться как 10−0.12 = 9.88 мм. При отклонении в другую сторону знак в примере меняется на положительный.

Чтобы все замеры выполнялись правильно, устройство следует удерживать только за специальную ручку. К самой штанге прикасаться нельзя, так как от минимального нагрева металл удлинится на несколько сотых долей. Это даст существенную погрешность и приведет к ошибочным подсчетам.

Уход за инструментом

Чтобы нутромер служил долго, важно не покупать самую дорогую зарубежную модель, а обеспечить за инструментом правильный уход. Все измерительные приборы требуют особого внимания к условиям хранения и эксплуатации

Нутромер не является исключением, поэтому чтобы инструмент долго служил, необходимо:

Хранить его в отапливаемых помещениях, и не допускать значительных перепадов температуры.
При работе не ронять инструмент (особенно стрелочные модели), а также исключить вероятность его контакта с агрессивными средами или водой.
Если прибор поставляется в упаковке, то именно в ней его необходимо хранить.

Из строя прибор может выйти при неправильной его эксплуатации, поэтому рекомендуется предварительно изучить инструкцию по применению инструмента. Рассмотрев конструкцию, разновидности, типы, а также особенности настройки и применения нутромеров, не составит большого труда воспользоваться инструментами при возникновении такой необходимости.

Публикации по теме

Виды строительных угольников — назначение, применение и выбор

Как пользоваться динамометрическим ключом: подробная информация об инструменте

Выбираем ротационный нивелир для строительства зачем нужен прибор

Меряем штангенциркулем все что надо знать об измерениях

Обслуживание

Чтобы прибор работал верно, пользоваться им нужно аккуратно и бережно, содержать в чистоте, оберегать от контактов с агрессивными веществами и соединениями, а также от коррозии. Кроме того, периодически следует проверять устройство на соответствие эксплуатационным требованиям.

Поверка

Поверка нутромера – это комплекс мероприятий, проводимых для подтверждения его технических характеристик. Она осуществляется в лаборатории с помощью специальных средств и оборудования не реже одного раза в три года. Результаты, т. е. процент погрешности и дата проведения должны указываться в специальной наклейке. Использование устройство без такой маркировки не позволяется. Оно направляется на ремонт, либо списывается.

Подробно изучив инструкцию по эксплуатации и технологии проведения замеров можно получить результаты высокой точности. Рекомендуется использовать оригинальные устройства, имеющие сертификаты соответствия техническим нормативам.

Прогрешность при измерении микрометром

Суммарная погрешность измерения с помощью микрометра состоит из следующих составляющих:

погрешностей микрометрической головки;
отклонения от плоскостности и от параллельности плоских измерительных поверхностей винта и пятки (при различных углах поворота микрометрического винта и при его стопорении) . При эксплуатации микрометров отклонения от параллельности измерительных поверхностей винта и пятки приводят к различной погрешности для разных форм измеряемых деталей(плоских, цилиндрических, сферических) . Также различными будут деформации этих деталей под действием измерительного усилия;
деформации скобы микрометра под действием измерительного усилия;
погрешности установочных мер;
существенной составляющей погрешности измерения микрометрами (особенно микрометрами больших размеров) является температурная погрешность, вызываемая как разностью температур измеряемой детали и микрометра, так и нагревом микрометра, а иногда и контролируемой детали, теплом рук контролера(для уменьшения последней погрешности в микрометрах для измерения размеров свыше 50 мм предусмотрены теплозащитные накладки) ;
погрешность, возникающая у электронных микрометров из-за ошибок емкостного преобразователя.

Пределы допускаемой погрешности микрометров приведены в Таблице 1

. Указанные значения погрешностей установлены в зависимости от диапазона измерений.

Предел допускаемой погрешности микрометрической головки (при выпуске ее в качестве отдельного изделия)

оговоренГОСТ 6507-78 «Микрометры с ценой деления0,01 мм . Технические условия» в виде предельной погрешностиδ= ±4 мкм . Правильно было бы нормировать погрешность расстояний между двумя любыми точками — амплитудную погрешность, как это предусмотрено рекомендациямиИСО 3611-1978 , так как механизм головки при установке барабана на нуль может занимать различные положения и при этом значение погрешности в каждой отдельной точке будет зависеть от положения нулевой точки.

Предельно допустимая погрешность G

микрометра в любой точке диапазона измерений(25 мм) указана вТаблице 1 .

Таблица 1

Диапазон измерения,мм	Предельно допустимая погрешность G ,мкм	Отклонение от параллельности и плоскостности винта и пятки,мкм
0 – 50	4	2
50 – 100	5	2
100 – 150	6	3
150 – 200	7	4
200 – 250	8	4
250 – 300	9	5
300 – 350	10	5
350 – 400	11	6
400 – 450	12	6
450 – 500	13	7

Указанная в таблице предельно допустимая погрешность G

включает в себя погрешность микрометрической головки, погрешность от прогиба скобы микрометра и погрешность от неровностей и непараллельности измерительных поверхностей.

Проверка и калибровка микрометров

Калибровку и поверку микрометров осуществляют с помощью концевых мер длины в нескольких точках в диапазоне измерений согласно ISO 3611:2010, DIN 863 и ГОСТ 6207-90

. Концевые меры подбирают таким образом, чтобы была возможность предельную погрешность измерения G микрометра во всех точках диапазона измерения. Например, рекомендуемые размеры концевых мер длины для проверки микрометров –3,1; 6,5; 9,7; 12,5; 15,8; 19,0; 21,9 и 25 мм .

Для проверки отклонений плоскостности и непараллельности измерительных поверхностей микрометра (торца винта и пятки)

необходимо три или четыре плоскопараллельных оптических стеклянных пластины с градацией по высоте в1/4 или1/3 шага микровинта(0,5 мм) . Это обеспечивает проверку с трех или четырех положениях при полном повороте микровинта. Для проверки пластину устанавливают между пяткой и торцом винта. Аккуратно перемещая пластину между измеряемыми поверхностями, определяют наименьшее количество интерференционных колец или полос на одной измерительной поверхности. К этому числу прибавляют количество колец или полос на другой измерительной поверхности. При длине волны света примерно640 нм ширина одной интерференционной полосы составляет320 нм(0,32 мкм) .

***

Микрометрический глубиномер

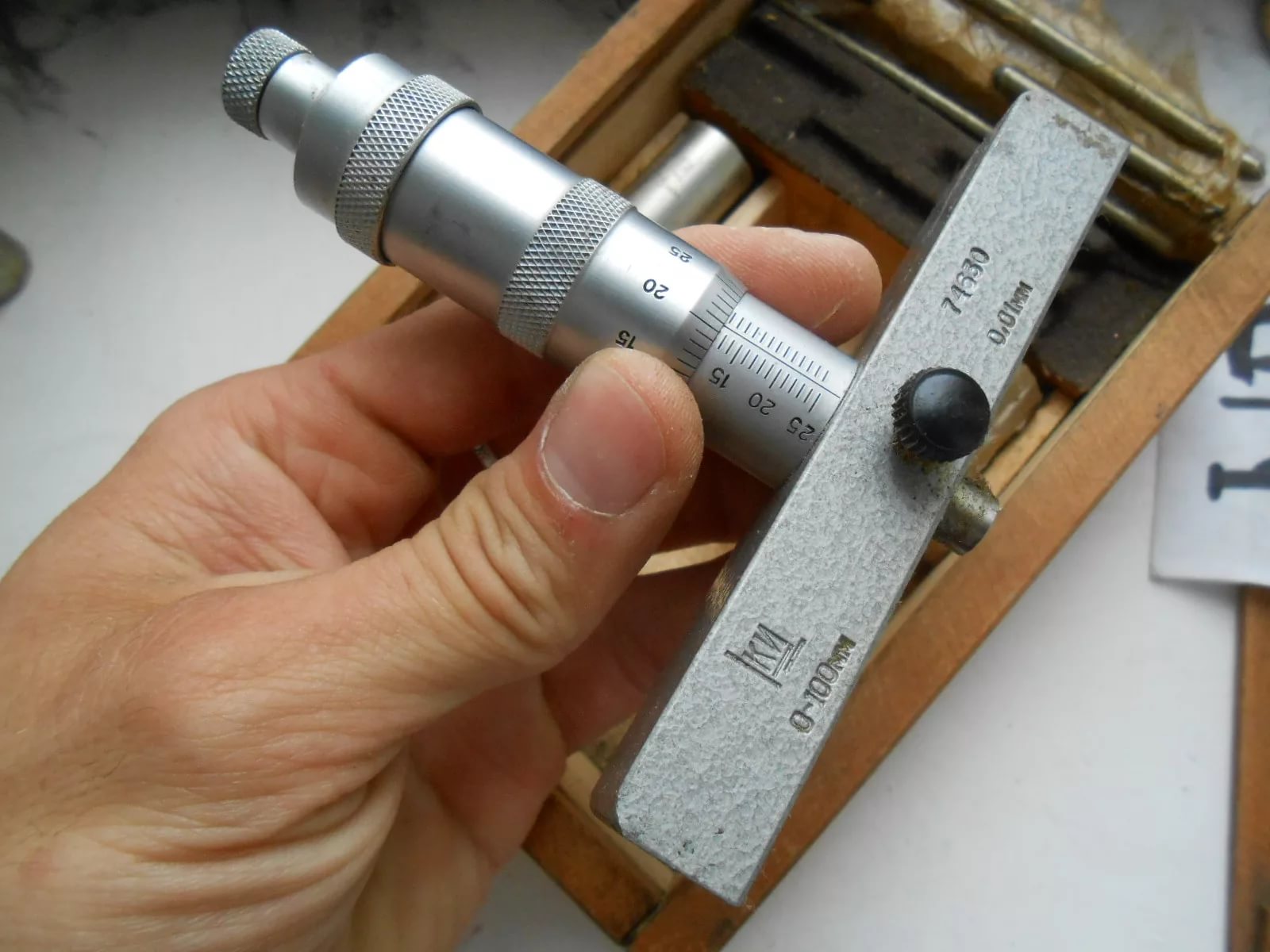

Микрометрический глубиномер состоит из базирующей опоры, в которой закреплен микровинт с диапазоном измерения 25 мм

, и сменных измерительных вставок разной длины. Общий предел измерения глубиномера до300 мм . Глубиномеры также как и микрометры выпускаются с механической шкалой и с электронным цифровым отсчетом. Цена деления глубиномера –0,01 мм . Отклонение от плоскостности базирующей опоры –2 мкм . Допуск длины измерительных вставок±(2 + L/75) , гдеL – длина вставки. Погрешность измерения с самой маленькой вставкой –5 мкм .

Порядок работы

7.1. Ввести нутромер в проверяемое отверстие и слегка покачивая, определить максимальное показание индикатора. При измерении отверстий малых диаметров, большой глубины и невозможности покачивания нутромер следует слегка повернуть в обе стороны вокруг вертикальной оси. Разность между максимальным показанием и нулевым отсчетом определяет отклонение действительного размера требуемого значения.

7.2. В процессе работы необходимо периодически проверять нулевую установку нутромера.

7.3. Во избежание деформации отверстия в трубе в месте установки индикатора следует пользоваться зажимом только при вставленном в нутромер индикаторе.

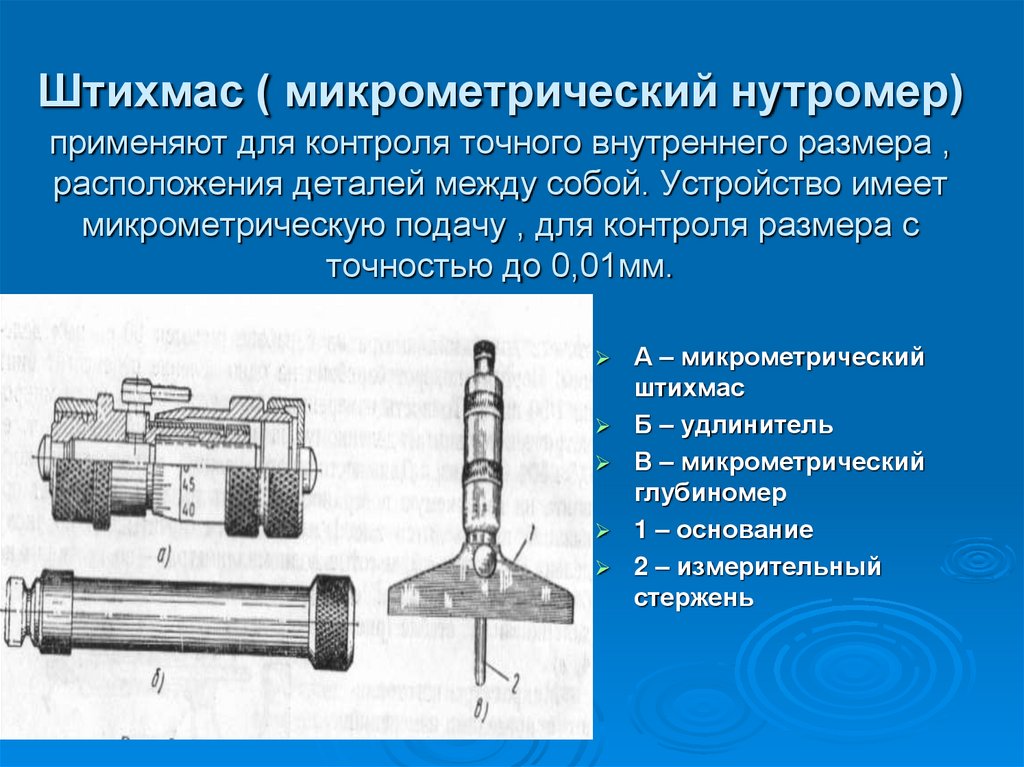

Конструкция микрометрического нутромера

Микрометрический нутромер обозначается НМ, и служит для измерения внутренних размеров абсолютным методом, то есть позволяет узнать точное значение расстояния. Составными элементами приборов являются:

Барабан — вращающаяся часть с нониусной шкалой для определения показаний. При вращении барабана происходит перемещение стержней.
Головка — соединительный элемент барабана со съемным стержнем и удлинителями.
Стопорный винт или зажим — фиксирует прибор в неподвижном состоянии.
Удлинитель — конструктивная часть прибора, которая применяется в зависимости от размера измеряемой детали.
Наконечник — важная часть прибора для проведения измерений.

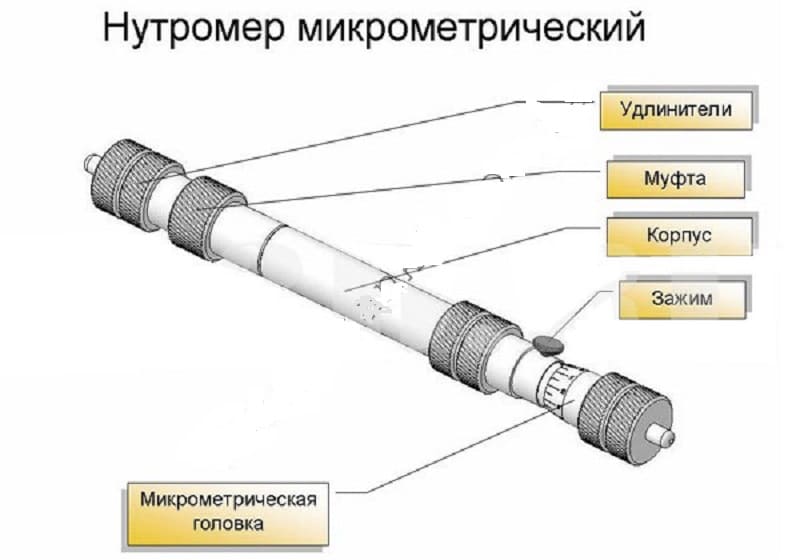

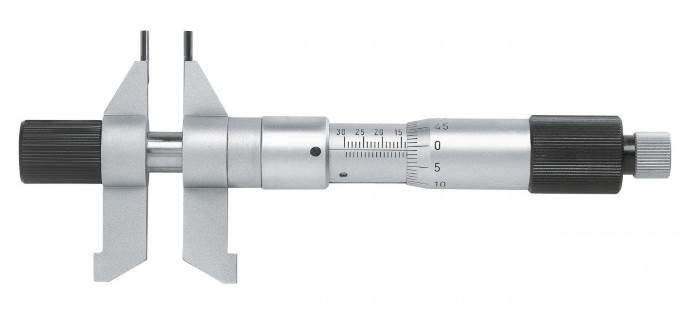

Конструкция микрометрического нутромера представлена на фото выше. Стоит отметить, что такой инструмент предназначен для измерения расстояний от 50 до 2500 мм. Для определения диаметра деталей с размером от 5 до 50 мм используются приборы с боковыми губками. Конструкция именно такого вида инструмента представлена на фото ниже.

Нутромер для измерения абсолютных значений может иметь не только микрометрическую шкалу для снятия показаний, но и индикаторную. Такие приборы выпускаются в трех типоразмерах с измеряемым диапазоном от 1250 до 10000 мм. Конструкция этого инструмента представлена на фото ниже.

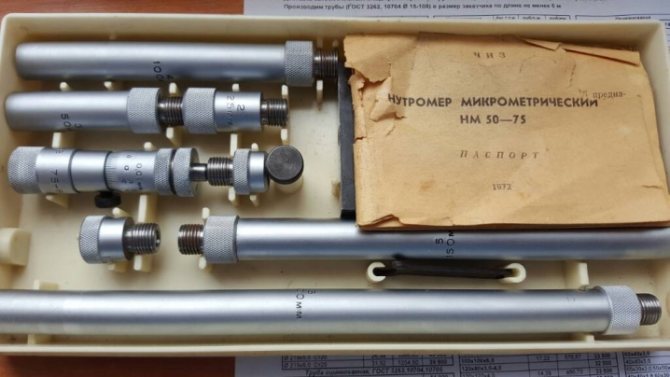

Для их обозначения используется аббревиатура НМИ — нутромер микрометрический индикаторный. Измерительные инструменты поставляются в деревянных футлярах, которые обеспечивают продолжительный срок службы приборов, защищая их от негативного воздействия различных факторов.

Обслуживание и эксплуатация

Чтобы прибор прослужил отведенный ему срок – 4-5 лет минимум, – его необходимо верно использовать; более того, его нужно регулярно осматривать. Комплекс мер при этом зависит от типа инструмента.

Микрометрические модели заслуживают пристального внимания – проводится их поверка на предмет соответствия требованиям ГОСТа 17215-71. Данный межгосударственный стандарт задает нормы таких параметров как:

маркировка, комплектация, внешний вид;
штрихи барабана и стержня;
радиус и погрешность головки;
расстояние от стебля до торца;
общие допуски инструмента, включая и удлинители;
жесткость (для моделей, рабочий предел которых превышает 1250 мм);
параметры меры в точках контакта;
биение в зоне касания;
характер взаимодействия всех элементов конструкции.

Выше мы описали, как правильно настроить нутромер микрометрического типа, но не сказали о том, чего нужно избегать. Для длительной и беспроблемной эксплуатации стоит не допускать перетяжки удлинителей. Чтобы образец не потерял своих эталонных параметров, не нужно выкручивать из него винты или попусту убирать стержни. В процессе непосредственного выполнения задач удерживать инструмент следует за те поверхности, которые не перегреваются, и в местах наименьшего прогиба.

Индикаторные модели тоже важно периодически осматривать – поверка проводится на предмет соответствия МИ 2193-92 и 2194-92. Данные методики подразумевают:

тщательный внешний осмотр;
проведение пробных испытаний;
даопределение конкретных метрологических и технических характеристик.

Следует знать не только то, как замерить нутромером отверстие, но и то, как разобрать его. Потому что храниться все составляющие прибора должны именно по отдельности. В этом вопросе нет ничего сложного: сперва нужно вывинтить стержень, после – отделить от штанги индикатор. Каждый элемент, кроме циферблата, необходимо смазать и протереть бензином (лучше авиационным), а затем сложить в упаковочный бокс и отправить его в темное место с температурой +15…25 градусов Цельсия.

Виды штихмасов

Общепринятой классификации штихмасов нет. Поэтому их разделяют на группы по способу измерений. Микрометрические и индикаторные имеют разные методы замеров.

Микрометрический измеряет реальную длину.

Индикаторные сравнивают шаблон и реальный размер. Штихмас настраивают на конкретный размер. Потом определяют насколько реальное значение отличается от этого показателя.

Штихмасы имеют разные отсчётные устройства и способы передачи. Разными могут быть формы поверхностей, которые помогают измерять.

Измерительные поверхности трёхточечного штихмаса расположены под углом 120° друг к другу. Это позволяет проводить минимальное количество замеров для определения линейных характеристик детали. Информацию о размере берут на цифровой шкале нутромера.

Сферический штихмас – это инструмент, измерительные поверхности которого находятся на одной сфере. Максимальная длина 1000 мм. Он относится к двухточечным. Для измерений нужно сделать больше замеров, чем трехточечным.

Штихмасом цанговым (шариковым) измеряют небольшие отверстия, которые не под силу измерить микрометрическим (диаметр от 0,95 до 18 мм). Снабжён комплектом головок разных типов. Для измерения головку нужного размера и формы вводят в отверстие, внутренняя игла смещается вдоль оси, цанги прижимаются к его стенкам.

Самым точным, удобным и дорогим является электронный штихмас.

</divl>

Нутромер микрометрический — как пользоваться с фото и подробным описанием

Пользоваться микрометрическим нутромером не сложно, но есть некоторые трудности, с которыми сталкиваются новички, что в итоге приводит к получению неправильных значений. Рассмотрим, технологию работы штрихмасом для измерения широких или больших отверстий.

Для начала нужно правильно подготовить инструмент к работе. Имеется в виду не его настройка, выполненная в предыдущем пункте, а использование соответствующих удлинителей, размер которых зависит напрямую от диаметра измеряемой детали. Для этого следует воспользоваться штангенциркулем, которым измеряется внутренний диаметр детали.
Измеренное штангенциркулем приблизительное значение поможет подобрать необходимый удлинитель для прибора. Теперь разберемся, как подобрать необходимый удлинитель. На головке прибора указывается его общая длина, например, 75-88 мм или 50-63 мм (зависит от модели прибора). Первое значение говорит о длине без наконечника, а второе — с наконечником

Важно не путать с ГОСТом, так как на головке также указывается номер ГОСТа, например, в виде ГОСТ 10-75, как показано на фото ниже.
Ниже на фото показано, как выглядит маркировка длины прибора, которая указывается на головке инструмента.
Когда известна общая длина инструмента, а также ориентировочный размер отверстия, которое предстоит измерить нутромером для получения точных значений, не составит подобрать подходящий удлинитель. Удлинители также имеют маркировку, поэтому, если длина измеряемого отверстия составляет 104 мм, тогда к инструменту прикручиваем удлинитель размером 40 мм (для прибора размером 50 мм)

Если подходящего удлинителя в наборе нет, тогда собираем его из нескольких составляющих, например, 25 мм и 15 мм.
Самая сложная часть работ выполнена, и теперь остается произвести измерения. Располагаем прибор внутри отверстия и, вращая барабан, добиваемся соприкосновения наконечников с внутренними стенками детали.
Прибор должен располагаться в центре детали. Наконечники не должны слишком плотно прижиматься к стенкам, а с незначительным (очень легким) усилием. После этого следует зафиксировать стопорный винт.
Извлекаем прибор из детали, и проверяем качество фиксации съемного наконечника. Если его крепление ослабло, нужно подтянуть, и произвести повторные измерения.
После извлечения прибора приступаем к снятию показаний. Если , то трудностей с определений показаний нутромера не возникнет.
Если же впервые слышите о микрометре, тогда показания снимаются следующим образом — сначала считаем общую длину прибора вместе с наконечником. Если используем инструмент длиной 75 мм и головку 25 мм, тогда сразу получаем 100 мм. Далее смотрим на шкалу, и считаем количество рисок. На какую шкалу нужно смотреть? Здесь многие очень часто путаются, но все очень просто

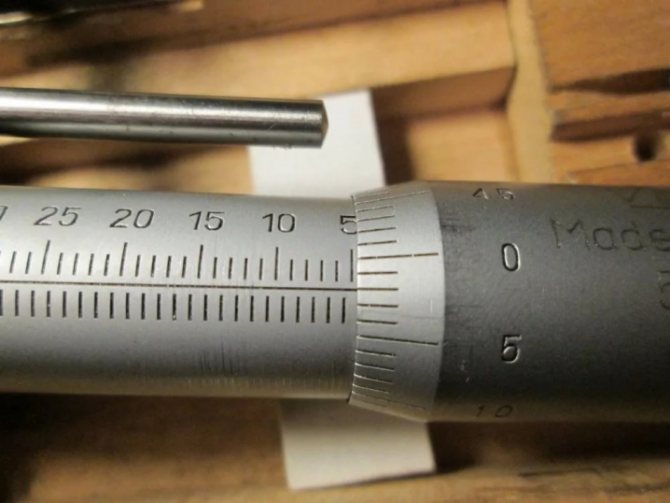

Обратите внимание на расположение ноля. Если он расположен сверху, значит, отсчитываем верхние риски, деление которых равно 1 мм.
По примеру на фото видим 4 риски, то есть 4 мм
Последняя риска точно совпадает с барабаном, и снизу после нее нет больше рисок, поэтому на нижнюю шкалу не смотрим. Теперь считаем сотые доли мм по нониусной шкале. Смотрим на отметку нониуса, которая совпадает с продольной шкалой. Цена деления нониуса равна 0,01 мм, поэтому по примеру видим, что значение составляет 0,01 мм. Складываем полученные данные, и получаем: 100 + 4 + 0,01 = 104, 01 мм. Это точный диаметр отверстия измеренной детали.

Это интересно! Чтобы убедиться в правильности проведенных измерений, рекомендуется повторить процесс, но уже измеряя расстояние (диаметр) внутренней поверхности заготовки в другой плоскости.

Справедливости ради нужно отметить, что нижняя шкала на нутромере имеет деление 0,5 мм. Как видно из описания, пользоваться микрометрическим нутромером совсем не трудно, и с этой задачей справится каждый, если предварительно прочитает инструкцию. На видео ниже показано, как пользоваться микрометрическим нутромером, особенности его настройки и считывания показаний.

https://youtube.com/watch?v=hyqEwtqDxNY

Не забывайте учитывать погрешность прибора. Ее величина обязательно указывается в паспортных данных к каждой модели.

Описание инструмента и его назначение

Нутромер сегодня — это инструмент высокой точности, который предназначен определять размер отверстий, пазов и прочих внутренних элементов любого изделия. Он отличается высокой достоверностью, а также удобством использования. С его помощью можно измерять разнообразные детали с небольшой массой. Этот инструмент еще называют штихмас. Слово пришло из немецкого языка. В переводе штихмас — это прибор или инструмент, который измеряет диаметры отверстий.

Конструкцией нутромера, в его классическом понимании, предусмотрено проведение измерения при помощи двух шаровых наконечников. Такой способ называется двухконтактным. Еще существуют трехточечные модели для более точных измерений, имеющие автоматическую центровку. Также механизм снабжается специальным элементом, благодаря которому происходит центрирование линии измерения.

Разновидности инструмента зависят от метода, при помощи которого происходит измерение. Всего имеется два варианта: абсолютный и относительный. На основе этих данных и разделяют виды нутромеров. Основных два — индикаторные и микрометрические устройства.

Для демонстрации измерений может использоваться механический или цифровой элемент. Модели с экраном, как правило, меньше весят и практически не восприимчивы к механическим воздействиям. Также они имеют более широкий диапазон функций. В их памяти могут храниться данные всех измерений в необходимой последовательности.

Как пользоваться индикаторным нутромером: инструкция по применению

Порядок действий здесь тот же, что и в прошлом случае: сначала необходимо выполнить настройку прибора, и только после этого можно будет переходить к его непосредственному применению. Расскажем, как решить каждую из этих задач.

Поверка

Для выяснения степени точности проведения измерений и обнуления подойдет калибровочное кольцо или (если его нет) концевая мера, но только со струбциной.

Для обнуления необходимо сделать следующее:

подобрать подходящий сменный стержень и установить его на металлическую штангу выбранной модели;
задать устройству соответствующий размер и обеспечить достаточный прижим стопорного винта;
зафиксировать втулку стебля (а с ней и весь инструмент) в тисках;
вращать головку до тех пор, пока стрелка не встанет ровно на нулевую отметку.

Калибровка нутромера проводится в уже описанных условиях, актуальных и при эксплуатации: при влажности воздуха до 80% и температуре окружения до 25 градусов Цельсия. Обнулять прибор все так же следует перед каждым использованием. Интервал между поверками, опять же, 1 год, хотя можно осуществлять их и чаще – в случае возникновения каких-то подозрений в том, что текущая погрешность превышает допуски. Главное – придерживаться при этом требований МИ 2192-92.

Соблюдение всех этих нюансов позволит стабильно поддерживать должные характеристики инструментов, а именно:

диаметр отверстий – от 6 мм;
цена деления – 0,01-0,001 мм;
шаг – 1-10 мм (в зависимости от конкретной модели);
погрешность – 0,15-0,025 мм.

Как правильно провести замер нутромером индикаторного типа

Для этого необходимо выполнить такую последовательность действий:

Расположить инструмент внутри отверстия должным образом, то есть так, чтобы стержень шел под углом в 90 градусов к оси заготовки

При этом внимательно смотрите, куда отклоняется стрелка и корректируете положение стебля с помощью легких покачиваний; обратите внимание, движение вправо говорит, что реальное сечение полости меньше, чем у образца, влево – о том, что оно больше.
Снять фактические значения с обеих шкал – и с меньшей, отражающей миллиметры, и с большей, с сотыми долями мм.
Провести расчеты, приплюсовав диаметр образца.. Посмотрим, как снять показания нутромера на практике, с реальными цифрами

Посмотрим, как снять показания нутромера на практике, с реальными цифрами.

Допустим, что при проведении измерений вы зафиксировали отклонение стрелки влево на 12 делений. В таком случае умножаете полученную цифру на 0,01, то есть на цену. Произведение равно 0,12 мм. Исходный, эталонный диаметр уже известен – 10 мм – значит, остается лишь приплюсовать полученное значение.

10 + 0,12 = 10,12 мм – вот реальное сечение.

Не так уж и сложно, верно? Есть лишь один нюанс – в случае очень глубоких отверстий могут дополнительно применяться удлинители – специальные стержни, входящие в комплектацию прибора.

Для закрепления материала посмотрите, как правильно мерить нутромером индикаторным, видео ответит на те вопросы, которые могли у вас возникнуть.

Назначение

В современных условиях использование нутромера только приветствуется, а зачастую и необходимо – потому что позволяет задать и реализовать универсальную методику проведения измерений. Это актуально для машиностроения, механизированных цехов, ремонта промышленного оборудования, автомобильных станций – для любой сферы, в которой требуется узнать точные показатели внутренних размеров.

При проведении работ наконечники обычно размещают под углом в 180 градусов друг к другу, центрируя линию, по которой будут считываться результаты. Данное решение также упрощает передачу движения от наконечников.

https://youtube.com/watch?v=MPRXTWXyZEY

Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом

Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.

Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
Закрепляется стержень в рабочей части инструмента.
Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.

На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.

Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью

Причем стержень прибора должен располагаться строго перпендикулярно.
Корректировка положения инструмента осуществляется легкими покачиваниями в стороны.
Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону

Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.

Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.

Устройство нутромера

Устройство индикаторного нутромера предполагает наличие:

головки с циферблатом для определения отклонения;
измерительной части.

Кроме этих основных частей, в штихмасе есть винт для фиксации циферблата, и ручка, чтобы удобно держать прибор во время работы. Благодаря наличию центрирующего мостика происходит автоматическое выравнивание нутромера при его размещении в отверстии.

Чтобы определение диаметра запчасти стало возможным, конструкция индикаторного инструмента предполагает наличие двух видов стержней, сменного и неподвижного. В комплекте поставки есть набор головок разной длины

При покупке необходимо уделить внимание проверке работоспособности всех единиц. После установки подвижного стержня не должно быть люфта

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

Штанга.
Рамка.
Губки для наружных измерений.
Губки для внутренних измерений.
Линейка глубиномера.
Стопорный винт для фиксации рамки.
Шкала нониуса. Служит для отсчета долей миллиметров.
Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.
