Фрезы по дереву: классификация, конструкции, типы, как выбрать

Что такое фреза, каково назначение этого режущего элемента

Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.

Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование

Назначение ручной фрезы по дереву:

Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
Врезка петель и прочей фурнитуры.
Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.

Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.

В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы

Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера

Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼

Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Обратите внимание! Нельзя совмещать миллиметровый хвостовик и дюймовую цангу и наоборот. Это может привести к поломке инструмента

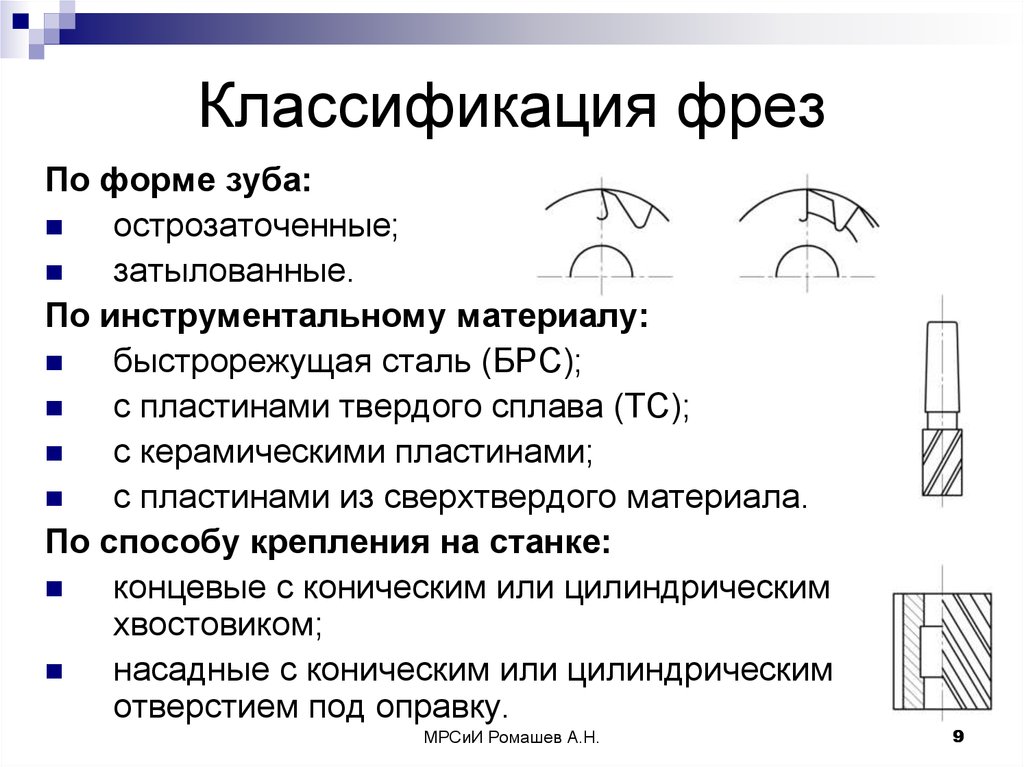

Виды фрез для ручного фрезера по дереву: типы конструкций

На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:

Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.

С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

Виды фрез по дереву: классификация изделий по типу лезвий

Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.

Потребители могут купить фрезы по дереву с двумя типами лезвий:

Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
Твердосплавными (HSS) – используются для обработки твердых поверхностей.

Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.

Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины

Приспособления для ручного фрезера

Основная задача, которую выполняют различные приспособления для данного агрегата – это расширение функциональных возможностей устройства. Некоторые из приспособлений идут в комплекте с аппаратом, но остальные приставки к фрезеру необходимо приобретать отдельно или изготавливать собственноручно.

Параллельный упор

Данное приспособления имеется в стандартной комплектации любого фрезера.

Упор позволяет производить прямолинейные резы на заготовках. В качестве базовой направляющей используется кромка заготовки либо направляющая шина.

Направляющая шина

Шина выполняет роль направляющей, по которой движется упор аппарата. Используя данное приспособление, производят прямолинейное фрезерование заготовок.

Циркуль

Данное приспособление крепится к подошве агрегата и позволяет производить радиальную фрезеровку и вырезание окружностей.

Выборка пазов

Для выборки пазов определенной ширины используют приспособление для фрезера, показанное на следующем рисунке.

Ширина паза регулируется одной площадкой. В данном случае применяется прямая пазовая фреза с верхним подшипником.

Копир

Для перенесения какого-либо сложного орнамента или узора на заготовку используют специальные приспособления — копиры (пантографы).

Работает копир следующим образом:

заготовка укладывается под установленный в пантографе агрегат;
на нужном расстоянии от копира размещается орнамент или узор, который необходимо скопировать;
указка пантографа устанавливается в начальную позицию, после чего включается двигатель агрегата;
все движения указки по рисунку с точностью передаются на фрезер, и он вырезает на заготовке копию требуемого узора.

Копировальные кольца и шаблон

Копировальная втулка нужна, в первую очередь, для защиты шаблона от воздействия лезвий инструмента. Кроме этого, копировальное кольцо, передвигаясь по кромке шаблона, передает все его формы фрезе, которая и обрабатывает деталь, находящуюся под приспособлением.

Обработка тел вращения

Данное нехитрое приспособление позволяет вырезать поперечные и продольные пазы в заготовках цилиндрической формы (точеные ножки стола, столбы, балясины).

Шипорезное приспособление

Чтобы изготовить шипы для ящичного соединения, прямые или ласточкин хвост, используют шипорезное приспособление.

Использование данной приставки позволяет изготавливать шипы с равными расстояниями между ними, благодаря чему соединение деталей происходит идеальным образом.

Приспособление шип-паз

Соединение шип-паз является самым распространенным в столярном деле.

Чтобы изготовить данное соединение, существуют специальные приспособления, называемые пантороутерами.

Несмотря на кажущуюся сложность конструкции, данный станок легко изготавливается своими руками по чертежам, которых достаточно в интернете.

Стол для фрезера

Устанавливая ручной агрегат в стол, вы получаете стационарный мини-станок. С его помощью удобно обрабатывать мелкие и длинные детали, которые не получается зажать струбцинами. В продаже имеются уже готовые фрезерные столы, специально предназначенные для закрепления ручных фрезерных машин. Ниже показан стол, выпускаемый компанией Корвет.

Но как показывает практика, большинство мастеров предпочитают изготавливать фрезерные столы своими руками, поскольку конструкция их не отличается сложностью. Стол под фрезер можно изготовить из толстой фанеры или из ЛДСП толщиной от 16 мм.

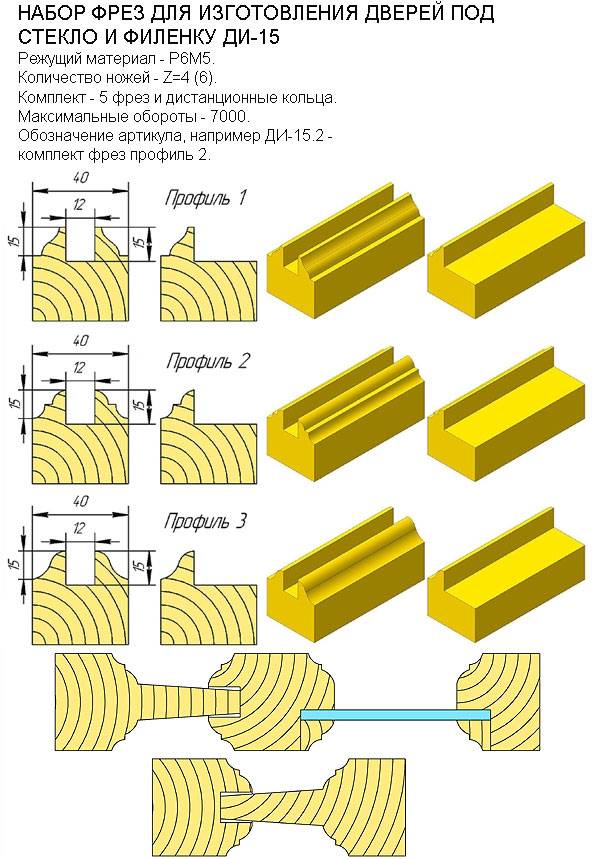

Приспособление для филенок

Если вырезать равнобедренный треугольник, например, из фанеры, и закрепить его на подошве фрезера, как показано на следующем рисунке, то получится нехитрое приспособление для обработки филенок дверей.

Данная накладка позволяет проводить дополнительное декорирование уже готовых дверей, не разбирая их, без применения шаблонов.

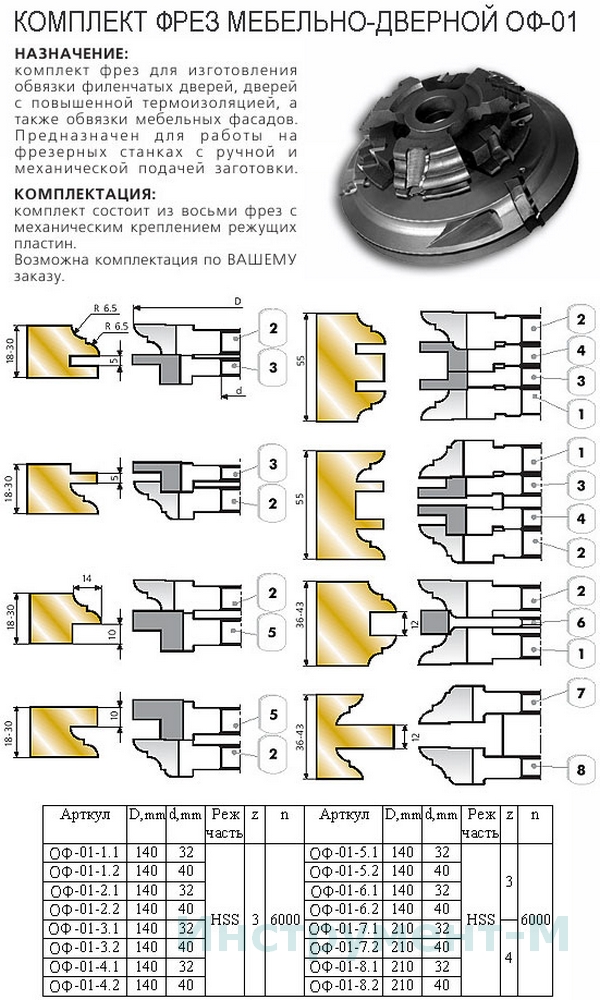

Фрезы комбинированные

Изделие представляется собой конструкцию из нескольких видов фрез, собранных на одном хвостовике. При этом можно менять их положение, с помощью втулок, прокладок увеличивать/уменьшать расстояние между ними. Технология позволяет получать заданные по чертежу профили, сделать нужную форму с учетом габаритов заготовки.

Сборка не занимает много времени, важно правильно по размерам подобрать комплектующие, поскольку изменить расстояние от оси вращения до крайней точки устройства нельзя. Пользоваться для выполнения сложного рисунка можно и базовыми фрезами, но в этом случае нужно делать несколько проходов, каждый раз настраивая оборудования. Сборная конструкция позволит в разы сократить время операции, а все изделия получатся геометрически и качественно одинаковыми

Сборная конструкция позволит в разы сократить время операции, а все изделия получатся геометрически и качественно одинаковыми

Пользоваться для выполнения сложного рисунка можно и базовыми фрезами, но в этом случае нужно делать несколько проходов, каждый раз настраивая оборудования. Сборная конструкция позволит в разы сократить время операции, а все изделия получатся геометрически и качественно одинаковыми.

Основные разновидности насадок

Фреза — это вращательная деталь, которая по всей поверхности усеяна зубчиками. Такие элементы можно найти в разных конфигурациях. При помощи фрезы обрабатывать можно не только дерево, но и пластик или металл, но всё же обычно их применяют для древесины.

Бывают следующие виды изделий:

Концевые.
Кромочные.
Пазовые.

Необходимо отметить, что периодически стоит применять смазку опорного подшипника. Таким образом, детали прослужат гораздо дольше.

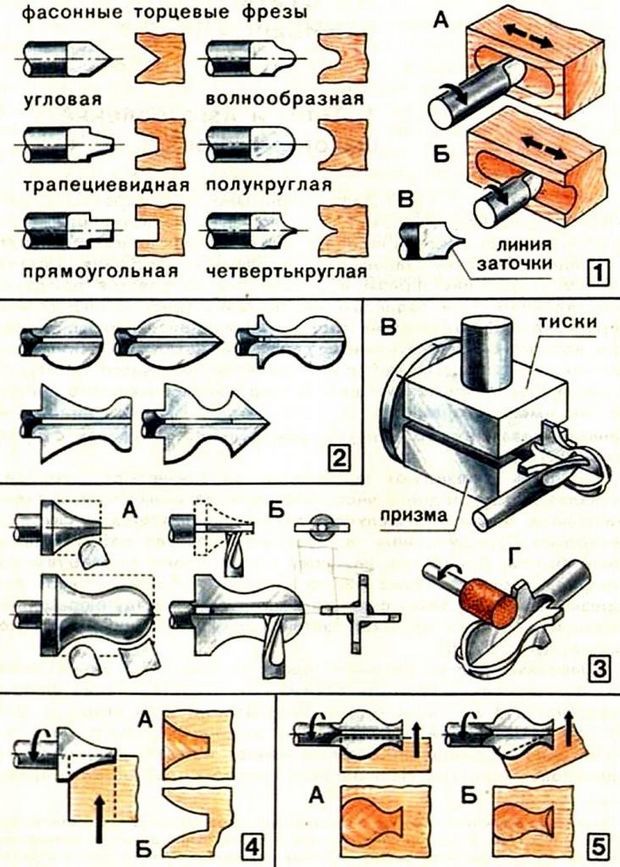

Концевые фрезы

Такой вид детали работает не только из-за использования осевой нагрузки. Такие фрезы предполагают использование боковых кромок, благодаря чему можно передвигать режущий элемент в пределах опорной площадки. В итоге выходят аккуратные выборки, которые образуются в дереве.

Количество режущих кромок может различаться, а это будет влиять на чистоту обработки. Обычно такой вариант насадок имеет монолитную конструкцию, но бывают и корончатые, которые используются для дрели по дереву. Такой вариант нужно применять в той ситуации, когда под рукой не оказалось фрезера.

Эта категория имеет несколько разновидностей:

Спиральные.
Торцевые.
Борфрезы.
Конусные.
Профильные.
Сферические.

Торцевые применяются для того, чтобы образовать пазы, имеющие разную конфигурацию, а также размер. Использовать их можно не только для обработки дерева, но также и чтобы создать паз/шип.

Профильная фреза может выполнять определённые задачи:

Обработка торцов.
Создание пазов, имеющих довольно сложную конфигурацию.
Декоративное оформление орнаментов.

Кромочные по дереву

Кромочные фрезы для ручного фрезера представляют самую обширную группу, которую наиболее часто используют для ручного инструмента. С помощью них изготавливаются кромки на дереве. Такой вариант очень часто предпочитают использовать домашние мастера, поскольку даже в самых больших наборах основная часть деталей приходится на кромочные насадки. Гораздо проще приобрести такой набор фрез, чем подбирать всё по отдельности.

Эта разновидность включает в себя:

Профильные, которые используются для создания сложной формы краёв деталей.
Фасонные или калёвочные, которые незаменимы при закруглении и скруглении кромок.
Конусные, которые используются для того, чтобы снять угловую фаску.
Дисковые, с помощью которых формируются пазы в кромочных частях.
Фальцевые, что убирают четверти в кромочных частях.
Фреза галтельная по дереву. Обычно используют для того, чтобы изготовить желобки.
Фигирейные, применяемые для создания филёнок.

Обычно кромочные фрезы комплектуются подшипником. Так можно ограничить ход инструмента, и тем самым предотвратить чрезмерное заглубление в поверхность дерева. Стоит отметить, что режущая кромка будет размещаться не на одном уровне с подшипником. При помощи опорной площадки можно регулировать глубину, в которую будет погружаться фреза.

Если насадка образует слишком большие срезы, тогда работу необходимо совершить поэтапно, каждый раз углубляя инструмент в материал, пока не будет достигнута нужная конфигурация.

Фигирейная фреза имеет большой вес, а также диаметр. С помощью таких инструментов можно работать на стационарные конструкции.

Пазовое оборудование

При помощи пазовой фрезы по дереву для ручного фрезера создаются пазы. Имеется несколько разновидностей насадок:

Галтельные, с помощью которых осуществляют пазы полукруглой формы.
Конические, благодаря которым можно наносить резьбу на плоскую поверхность.
Т-образные, создающие соответствующий узор.
Фасонные.
Элементы, называющиеся «Ласточкин хвост».
Прямые пазовые, которые предназначаются для цилиндрических деталей.
Комбинированные, с помощью которых делают соединение деревянных щитов большого размера.

Конструктивные особенности

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

Фрезы из быстрорежущих сталей

Фрезы по дереву для ручного фрезера также различаются формой заточки своих режущих зубьев, которая может быть прямой или винтовой. Инструменты, режущие зубья которых имеют прямую форму, хотя и являются более простыми в обслуживании, но быстрее тупятся. Кроме того, при использовании таких фрез для обработки древесины с разнородной структурой на ней могут возникать сколы и выщерблины.

Получить практически идеальную отфрезерованную поверхность позволяют инструменты для ручного фрезера, режущие зубья которых располагаются по винтовой линии. Между тем использование таких фрез связано с определенными сложностями, которые заключаются в том, что для заточки необходимо использовать специальное оборудование, поэтому, если они утрачивают свои режущие свойства, их чаще всего просто заменяют на новые.

Важен также угол, под которым затачивается рабочая кромка. Такой угол, значение которого выбирается в зависимости от характеристик обрабатываемого материала, как правило, не превышает 90°. Конструкция режущей кромки, кроме передней и задней затыловочной поверхностей, включает в себя и достаточно сложную по конфигурации поверхность, которая отвечает за эффективный отвод стружки из зоны обработки. Следует иметь в виду, что без правильно сформированного стружколома скоростное фрезерование выполнить не получится.

Углы заточки концевых фрез

Наборные фрезерные инструменты (фрезы насадные) нередко выполняют с двойной заточкой режущей части, что позволяет в два раза увеличить их рабочий ресурс. После того как один из рабочих элементов, из которых состоит режущая часть, затупляется, его просто переворачивают на 180°. Между тем рабочие фрезерные насадки с двойной заточкой из-за особенностей своей конструкции не могут выполняться в сложной конфигурации, что значительно снижает эффективность их использования и, соответственно, качество результата обработки.

Разновидности форм фрез

Фрезы способствуют в проведении следующих процедур:

удаление гель-лака с ногтя;
шлифовка ногтей;
обработка боковых валиков;
убирание кутикулы;
восстановление стоп;
придание красивой формы ногтю.

По форме насадки разделяются на виды:

Форма	Описание
Шарообразная	Используется, когда требуется избавить руки от излишков кожи. За счет своей формы легко справляется с загрубевшей кожей на трудных участках
Цилиндрическая	Корректирует форму ногтя. Благодаря суженному корпусу насадки появляется возможность сформировать ногти так, чтобы они все имели единую длину и ширину
Фиссурная	Насадка применима, когда необходимо обработать боковые валики. Гладкая поверхность кожи без шелушений достигается благодаря тому, что фреза приспосабливается под рельеф эпидермиса
Игловидная	Облегчает работу с кутикулой. Это фреза для точной и аккуратной проработки всех деталей

Классификация фрез по назначению

Насадки отличаются размерами, от которых зависит их функциональность и область применения:

крупные – для огрубевших и широких мест на коже;
средние – в областях вокруг ногтей;
миниатюрные – в работе с ломкими ногтями и чувствительными участками кожи.

Поднятие кутикулы

Это начальный этап работы, для которого лучшим выбором будет насадка с закругленным или немного тупым концом. Опытные мастера рекомендуют конус (можно усеченный) и цилиндр как идеальные формы для выполнения функции.

Раскрытие кутикулы

Чтобы ее раскрыть и поднять, подойдет фиссурная алмазная насадка, которая имеет скругленный конец. Насадки пуля, чечевица и пламя также пригодятся в этом случае.

Удаление кутикулы

Для выполнения этого задания оптимальным образом подойдет насадка-шар. Чтобы начать с ней работать, нужно предварительно раскрыть кутикулу. В результате фреза будет заходить под нее, и выходить наверх, а при небольшом надавливании кутикула будет срезаться.

Все движения обязательно должны иметь направление изнутри наружу, при этом учитывается, что ни в коем случае нельзя тереть в одном месте слишком долго: это приведет к появлению ранки или неприятного жжения. Когда работа алмазного шарика завершена, наступает очередь корундового, который позволит отшлифовать не только кутикулу, но и боковые валики.

Для снятия гель лака

Лучшее применение в этом случае – керамическая насадка, которая имеет синюю метку или твердосплавная с красной меткой. Форма особого значения не имеет, главное, чтобы мастеру было удобно пользоваться. Выбор подходящего инструмента сделает аппаратное снятие гель-лака процессом надежным и эффективным.

Для придания формы ногтям

С этой целью лучше всего использовать имеющую форму усеченного конуса фрезу из керамики

Важно подобрать степень зернистости

Для полировки и шлифовки ногтей

В этом процессе принимают участие специальные полировочные насадки конусообразной формы. Делают их из хлопковых и войлочных материалов, а также силикона. За счет мягкой текстуры они позволяют до блеска отполировать поверхность ногтей.

Самыми прочными считаются силиконовые насадки, которые обычно используют до полного истирания поверхности. Стерилизовать их легко. Полировать ноготь одной и той же насадкой нельзя: мастера выстраивают их по степени жесткости: от жесткой к самой мягкой. Полимерное покрытие позволяет сделать ноготь глянцевым.

Классификация по жесткости и цвету

Виды фрез для маникюра обычно не имеют определенного цвета: он незначим в отличие от кольца, которое располагается у основания насадки – оно всегда окрашено в определенный цвет и говорит о степени жесткости:

Цвет	Абразивность	Предназначение
Желтый	Экстра мелкая	Для работы с тонкой кожей, коррекции истонченных ногтей
Красный	Мелкая	Для улучшения боковых валиков и ногтей средней уплотненности
Серебряный	Средняя
Зеленый	Крупная
Черный	Супер крупная	Для проработки загрубевших участков на пальцах (преимущественно для педикюра). Помогают укоротить плотные ногти и управятся с мозолями

Вырезание отверстий

Для вырезания отверстий в деревянных заготовках можно использовать прямую пазовою фрезу. Если отверстие имеет сложную форму, то оно вырезается фрезером по заранее подготовленному шаблону с использованием копировального кольца. Последнее крепится к подошве фрезера и при работе агрегата задает движение инструмента в нужном направлении.

Итак, чтобы вырезать отверстие в деревянной заготовке, нужно выполнить следующие операции:

закрепите в цанге аппарата прямую пазовую фрезу;
прикрепите к подошве фрезера копировальную втулку;
положите на верстак заготовку, в которой требуется сделать отверстие;
подложите под заготовку небольшие куски ДСП, чтобы немного приподнять ее над столом (это требуется для выхода инструмента при сквозном прорезании детали);
разместите шаблон с уже подготовленным отверстием на заготовку и прижмите обе детали к столу струбцинами;
установите минимальную величину вылета фрезы (около 3 мм) относительно подошвы аппарата;
включите фрезер и аккуратно опустите его на шаблон, чтобы фреза мягко вошла в материал;
проведите фрезеровку по всему периметру шаблона;
опустите фрезу еще на 3 мм и повторите вышеописанную операцию;
продолжайте прибавлять по 3 мм глубины, пока фреза не пройдет заготовку насквозь.

Таким же образом можно вырезать круглое отверстие по соответствующему шаблону. Но для того, чтобы вырезать круг в заготовке, есть способ намного проще. В комплектацию большинства моделей фрезеров уже входит циркульное приспособление. Состоит оно из штанги с регулируемым (заостренным) винтом с одной стороны.

Штанга закрепляется к подошве агрегата, а заостренный винт вставляется в отверстие, служащее центром будущей окружности. Далее, необходимо выставить нужный радиус с учетом диаметра фрезы. На следующем рисунке показано, как правильно рассчитывать радиус отверстия.

Фрезерование проводится обычным способом в несколько этапов, каждый раз углубляя инструмент на 3 мм.

Также фрезером можно производить сверление отверстий, например, под установку мебельных петель. Делается это следующим образом.

Зажмите в цанге агрегата сверло Форстнера необходимого диаметра.
Установите минимальные обороты шпинделя.
Поставьте фрезер площадкой на ровную поверхность.
Опустите фрезу таким образом, чтобы шип в ее центре не доходил до поверхности стола 2-3 мм, и зафиксируйте привод на направляющих.
Далее, опустите ограничитель глубины на любую ступеньку револьверного упора и зафиксируйте его стопорным винтом. Благодаря ограничителю глубины фреза не сможет опуститься ниже требуемого уровня.
Снимите фиксацию привода, чтобы он мог свободно перемещаться вверх-вниз по направляющим.
На заготовке следует накернить центр будущего отверстия.
Установите площадку фрезера на заготовку и опустите фрезу таким образом, чтобы шип, расположенный в ее центре, точно попал в намеченное место на детали.
Немного приподнимите фрезу над заготовкой, включите агрегат и после набора полных оборотов плавно начинайте погружать инструмент в материал, пока ограничитель глубины не дойдет до упора. На этом операция сверления может считаться оконченной.

Перед тем, как выполнять сверление на заготовке, следует проделать эту же операцию на каком-нибудь ненужном отрезке древесины или ЛДСП аналогичной толщины.

Если нужно проделать сквозное отверстие, то ограничитель глубины устанавливать не обязательно. Для “чистого” выхода фрезы на обратной стороне заготовки, сверление нужно проводить в 2 этапа. На первом этапе чашечное сверло погружается в заготовку до тех пор, пока на обратной ее стороне не образуется небольшое отверстие от шипа. Далее, заготовка переворачивается, шип сверла устанавливается в образовавшееся отверстие, и проводится дальнейшее сверление. Таким образом, края отверстия с обеих сторон заготовки получатся ровными и без сколов.

Фреза для ручного фрезера по дереву – что это такое, устройство, назначение

Фреза – это основной инструмент, с помощью которого происходит обработка древесины. От ее технических характеристик зависит и сфера применения, и назначение, и результат. Несмотря на то, что существует множество ее разновидностей по форме и особенностям режущей кромки, и материалам и другим параметрам – все они объединяются общим принципом устройства и наличием стандартных частей:

Режущая область, также называемая головкой или рабочей частью. Может иметь различную геометрию, состав и устройство лезвий.
Хвостовик – служит опорой для предыдущего элемента. С его помощью осуществляется зажим инструмента в патроне станка, а также передается крутящий момент на главную часть.
Дополнительный компонент. Располагается на самом краю инструмента – противоположном хвостовой части. Это может быть – опорный подшипник, стопорные муфты, винты, шайбы, калибровочные втулки и другие приспособления. Их задача – упростить или расширить функционал фрезы, например, расположить режущие сегменты в нужно последовательности или выполнить обработку заготовки по заданному шаблону.

Схема устройства концевой фрезы с обозначением характеристик Источник infradom.ru В зависимости от сферы применения и назначения современные фрезы по дереву для ручного фрезера позволяют решать следующие виды задач:

Формирование кромок. Применяется, когда необходимо создать части заготовок, объединяемые в одну конструкцию посредством соединения «шип-паз».
Создание вырезок под монтаж фурнитуры.
Изготовление декоративных форм, вырезок, конфигураций.
