Форматно-раскроечный станок своими руками: чертежи, видео, фото

Поэтому решили сделать форматно-раскроечный станок своими руками

Для сборки мне понадобилось:

Циркулярная пила. Я использовал Metabo на 1,25кВт — вполне недорогой вариант в районе 4,5-5,5 тыс руб. Диск поставил для раскроя ламината — он подразумевает более чистый рез
Бруски по 3 м (40*60 и 50*50 мм, всего у меня ушло 14 шт) — из них делаем несущий каркас
Полированные валы — 20 мм 2 м по 2400 руб. (2 шт) и 10 мм 2 м по 900 р (2 шт) — для подвижной каретки и направления противовеса
Фанера 10 мм (для каретки и плоскости, на которую опирать листы) — ушло листа 2, но часть деталей я делал из обрези и бракованных деталей в процессе производства
Трос (не помню за сколько брал, но они не дорогие, плюс довольно много его еще осталось)
Розетка + реле + кнопочный пост (примерно рублей 700 за все)
Крепеж (саморезы, уголки, шпильки и пр.)

Во сколько нам он обошелся?

Итого вышло в районе 12 тыс руб. (точную цифру затрудняюсь сказать, так как что-то закупалось поэтапно, часть чеков потерялась и какая-то сумма вышла на доставку запчастей). При этом, основная часть суммы — это сама циркулярка (которую по прежнему можно использовать как ручной инструмент) и валы.

Создание станка самостоятельно

Для производства универсального устройства, работающего с деревом, понадобится наличие:

Вала;
Станины, которая регулируется по вышине;
Патрона для свёрл;
Электродвигателя.

Этот механизм легко отшлифует, заточит и разрежет деревянные составные части.

Подбирая двигатель, не упустите из своего поля зрения такие характеристики:

Мощность в промежутке от 0,6 до 1,5 кВт;
Синхронность;
Среднее значение вращения вала около 2500 оборотов в минуту.

Вал обязан иметь устройство для фиксации патрона под свёрла. Если такового нет, то потребуется подточить конечную часть вала при помощи напильника. Диаметр крепления обязан быть чуть больше диаметра патрона. Потом запустите двигатель и подточите патрон таким образом, чтобы он прочно закрепился на вале. При помощи притирочной пасты и надфиля подгоните патрон под необходимый размер вала. При неимении такой пасты следует потереть наждачку и развести маслом её абразив.

Обязательно просверлите отверстие и нарежьте резьбу M5 M6 в центральной части вала, это убережёт вас от нечаянного сползания патрона. Также не забудьте зафиксировать его с помощью потайной головки.

Вы можете расположить деревянную деталь в различных положениях по отношению к станку.

Особенности работы

Фиксация рамы к столу производится двумя болтами, а планки крепятся при помощи фиксирующих скоб.

Чтобы соорудить раму вам пригодиться шесть железных уголков, сечение которых должно составлять 2,5 на 2,5 см, и один уголок с сечением 4 на 4 см. Их длина составляет 30 см. Для соединения воспользуйтесь сварочным аппаратом

Обратите внимание на качество сварочных швов, так как станок в ходе работы заметно вибрирует

Для производства столешницы вы можете использовать пластмассу, металл, фанеру либо доски.

Для установки деталей на пространстве стола вам понадобится изготовить скобы и планки. Чтобы установить в отверстие патрона фрезу, пилу либо шкиву, вам нужно дополнительно сделать втулки переходного характера, а также оправки.

Часто задаваемые вопросы

Чем лучше всего смазывать подвижные элементы каретки для стабильно плавного хода?

Крайне редко и преимущественно для оборудования с шариковыми системами хода каретки, производитель рекомендует специальную смазку, на которой не собираются пыль и опилки. «Веретёнка» и «Индустриальное» не могут использоваться в качестве достойной альтернативы, потому что пыль на них сбивается до густой консистенции.

Решением будет только разборка каретки и физическое удаление всего мусора. Категорически запрещено смазывать систему аэрозолями типа «WD». Потому что это основная причина, из-за которой отклеиваются уплотняющие резиновые вставки. В подавляющем большинстве случаев, узлы форматно-раскроечных станков в смазке не нуждаются. Их достаточно просто продувать струёй сжатого воздуха.

Возможно ли настроить форматку самостоятельно?

Да, если это станок с ручным управлением. Причём, у большинства бюджетных моделей наблюдение за точностью установок должно осуществляться постоянно. Из-за чего самостоятельная подстройка может потребоваться достаточно часто (вплоть до ежедневной коррекции). А каждый вызов специалиста существенно увеличивает сроки окупаемости станка.

На деле, процесс этот не самый сложный. С ним справится даже начинающий оператор, у которого нет опыта проведения подобных работ. Для ускорения процесса, и правильного выполнения процедуры настройки необходимо заранее определить положение всех точек регулировки и подготовить подходящий инструмент. Подробнее о принципах, приспособлениях и простейших способах точной регулировки механических систем рассказывается в видеоролике:

Настройку работы электронных блоков следует доверить сервисмену с необходимым диагностическим оборудованием.

Какие пилы подходят для форматника?

Особо внимательно следует отнестись к эксплуатации восстановленных пильных дисков (повсеместно сбываются вместе с б/у станками). Перегретые, с нарушенной геометрией; заточенные без использования высокоточного узкоспециализированного оборудования – всё это потенциальная угроза качеству раскроя.

Новые диски подбираются в соответствии с заданными размерами (Ø внешний, Ø посадочный) и особенностями обрабатываемого материала. Нюансов много, каждый из них в обязательном порядке отражён в каталогах производителей оснастки. На основании общих принципов соответствия особенностей зубьев свойствам обрабатываемых материалов, формулируются обобщающие правила:

зубья с положительным наклоном рабочей грани – лучше прочих подойдут для обработки массива;
с отрицательным наклоном – подходят для ламинированных древесно-стружечных плит и алюминия;
чем больше зубьев на диске, тем чище рез твёрдых материалов.

На что обратить внимание при выборе «no name» или б/у станка?

Сложно устраняются, потому и не допустимы: люфты в каретке, нарушения целостности и геометрии рабочих поверхностей.

Не следует игнорировать комплектацию. Здесь неприятным сюрпризом будет то, что для моделей снятых с производства, не то что дополнительное оборудование, даже родные элементы из базового набора найти будет непросто.

Хорошо, если при сопоставлении предполагаемой нагрузки и паспортных данных станка, становится очевидным запас потенциала (высокая мощность, большой диапазон оборотов диска и пр.).

Сделано в Бельгии

Расширенная гарантия Буклет на Robland Z-500

Описание на станок Robland Z-500

Инструкция на станок Robland Z-500 (взрыв-схема)

Смотреть видео-обзоры Robland Подборка видео-материалов о продукции Robland

Спецпредложение Скидки, акции и специальные предложения

Распил форматно-раскроечным станком

Для распила станком заготовка устанавливается на левом неподвижном столе до регулируемого упора. Отмеряется необходимая длина. Запускается пильный узел. Когда диск достигнет необходимых оборотов, стол продвигается вперед. Заготовка вместе со столом подается на диск для отпиливания нужного куска.

Основные настройки станка:

положение заготовки;
глубина разреза;
угол распила.

Существуют станки трех разновидностей:

легкие (рассчитанные на рабочую нагрузку в пять часов);
средние (8—10 часов);
тяжелые (16— 20 часов).

Конструкция

Наиболее популярные модели — Mj 45kb-2, JTS-315SP SM, Woodtec ps 45, Altendorf F 45. Несмотря на разные особенности, они имеют общность конструкции.

Обязательные составляющие раскроечного станка:

Станина — основа, на которой крепятся все механизмы

Тяжелые станины исключают вибрации и колебания, что крайне важно для точного распила. Пильный узел, состоящий из двух дисков. Первый диск расположен спереди узла и служит для предварительного подпиливания заготовки

Второй — для полного распиливания плиты. Три рабочих стола. Первый — неподвижный, на нем располагается узел. Второй, форматный — подвижный, на нем происходит подача плиты на диск. Третий поддерживает отпиливаемые части. Каретка — деталь, позволяющая форматному столу передвигаться. Упоры и линейки, которые закрепляют заготовку в необходимом положении

Первый диск расположен спереди узла и служит для предварительного подпиливания заготовки. Второй — для полного распиливания плиты. Три рабочих стола. Первый — неподвижный, на нем располагается узел. Второй, форматный — подвижный, на нем происходит подача плиты на диск. Третий поддерживает отпиливаемые части. Каретка — деталь, позволяющая форматному столу передвигаться. Упоры и линейки, которые закрепляют заготовку в необходимом положении.

В зависимости от модели, цены и особенностей резки станки могут иметь различные нюансы конструкции.

Дополнительные составляющие станка:

патрубок, отводящий стружку и опилки, и подключающий систему удаления пыли;
струбцины для надежного закрепления заготовки на столе;
поворотная линейка и угловые упоры, при помощи которых распил производится под нужным углом и без разметки;
рама с упорной ногой для распила длинных заготовок;
шариковые и роликовые каретки.

Первый форматный станок с движущейся кареткой был собран в 1906 году немецким столяром Вильгельмом Альтендорфом.

Лучшие форматно-раскроечные станки

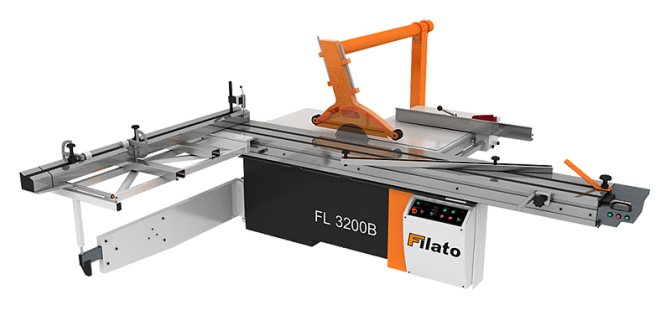

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

габаритные размеры – 3300х3100х900 мм;
вес – 1050 кг;

максимальная высота пропила – 110 мм.

Достоинства:

наличие электронного дисплея и кнопки аварийной остановки работы станка;
надёжность;
долговечность;
простота обслуживания и эксплуатации.

Недостатки:

высокая стоимость;
сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

габаритные размеры – 635х343х768 мм;
максимальная глубина распила – 79 мм;

вес – 35 кг.

Достоинства:

плавный пуск;
прочность конструкции;
надёжность в работе;
ёмкий угловой упор;
наличие пылесборника и адаптера для подключения пылесоса;
простота настроек и обслуживания.

Недостатки:

возможность появления люфтов;
высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

габаритные размеры – 910х741х104 мм;
максимальная глубина распила – 100 мм;

вес – 263 кг.

Достоинства:

повышенная безопасность;
эффективная очистка рабочей зоны от пыли и стружки;
точная регулировка;
качественный распил.

Недостатки:

высокая стоимость;
может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

габаритные размеры – 936х756х1040 мм;
максимальная глубина распила – 100 мм;

вес – 300 кг.

Достоинства:

высокая мощность;
точность раскроя;
качественный распил.

Недостатки:

высокая стоимость;
можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

габаритные размеры – 3250х3150х900 мм;
максимальная глубина распила – 80 мм;

вес – 790 кг.

Достоинства:

качественный распил;
высокая производительность;
простота регулировки и обслуживания.

Недостатки:

недостаточная толщина каретки;
большая масса;
высокая стоимость.

Полезные советы

Чтобы эксплуатация проходила безопасно, в помещении, где он установлен, рекомендуется устроить хорошую вентиляцию вытяжного типа. В этом случае частички древесины не смогут накапливаться и воспламеняться от случайной искры, которая может возникнуть от рабочего мотора

Следует помнить, что скорость вращения пил достаточно высокая, поэтому при работе необходимо действовать осторожно

Прижимать листовой материал лучше всего специальной лапой, проворачивая эксцентрик, перемещаемый оператором вручную. Вместо шкалы для измерения можно воспользоваться готовой линейкой от старого оборудования либо рулетки. Упор фиксируется эксцентриком либо винтом с крупной резьбой. Для соблюдения техники безопасности все подвижные участки оборудования обязательно прикрываются съемной экранировкой из стали. Пильный узел должен быть расположен на безопасном расстоянии от того места, где находится оператор.

Форматно-раскроечный станок своими руками: чертежи, видео, фото

По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:

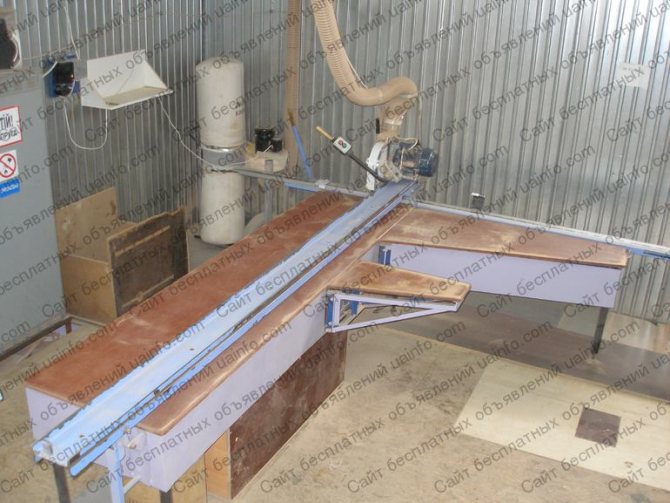

Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.

И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.

Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.

Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:

Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
При раскрое поперек волокон появляется много сколов;
Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

устойчивость оборудования во время работы;
наличие измерительных инструментов для предварительной раскройки деревянного листа.
размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

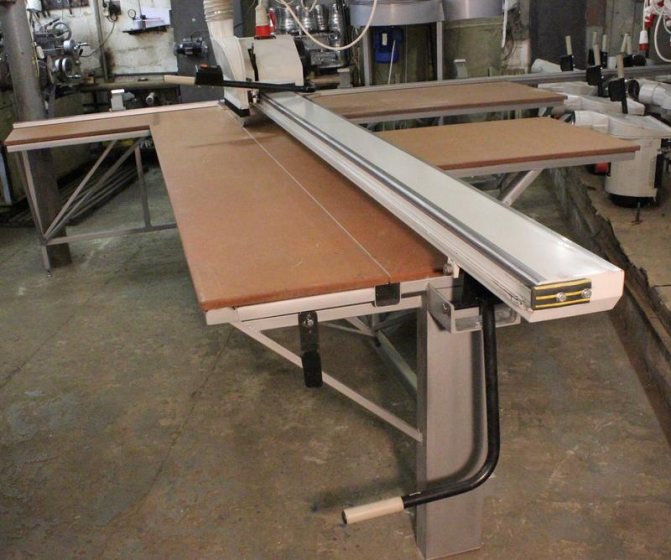

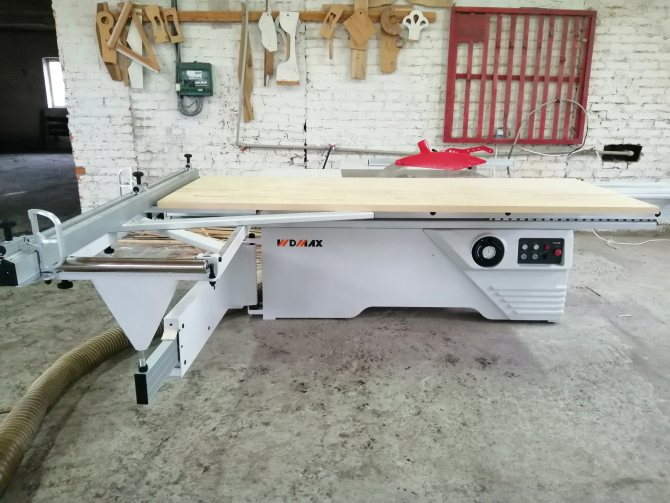

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.

А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).

Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.

Станок «Бош РТ10»

Эти распиловочные станки отзывы от пользователей в основном заслуживают хорошие. Данная модификация отлично справляется с брусками толщиной до 6 см. При этом в стандартный комплект устройства входит толкатель шириной ровно 2 см. Маховики в данном случае располагаются по обе стороны стола и позволяют очень точно регулировать положение заготовки. Изменять угол наклона бруска также можно. Для продольной распилки указанный станок распиловочный не слишком подходит. Во многом это связано с отсутствием удлинителя в столе.

Для обслуживания агрегата в стандартный набор входит расклинивающий нож. Дополнительно там есть ключи, с помощью которых можно отсоединять защитную коробку устройства. Опоры в данном случае предусмотрены горизонтальные. Фиксаторы производителем вмонтированы стальные, крепятся они к винтам довольно надежно. Всего кронштейнов в конструкции имеется четыре. Скобы в данном случае отсутствуют. В верхней части рамы параллельно установлены две специальные планки.

В свою очередь, в нижней части механизма имеется четыре планки, которые по своей форме образуют квадрат. Все крепежные элементы системы способны выдерживать большую нагрузку. Стойки в данном случае станок распиловочный имеет с резиновыми прокладками. Защитный кожух у «Бош РТ10» довольно качественный. В среднем он уровень шума способен понижать до 20 дБ.

Виды дисковых пил для станков

Существует несколько видов циркулярных станков, которые отличаются конструктивными особенностями и принципом действия. Среди самых популярных — станок циркулярный настольный. За счёт компактных габаритов и небольшого веса (многие модели обладают массой до 20 килограммов) такие решения считаются незаменимыми для бытовой обработки древесины. К тому же они располагают повышенной мощностью, поэтому свободно справляются даже со сложными задачами, совершая пропил глубиной до 80 миллиметров. Выполняя распил древесины, станину фиксируют на верстаке. Затем её убирают на хранение в любое подходящее место.

Важно понимать, что некоторые станки бытового предназначения могут решать задачи по распилу крупных заготовок, т. к. многие модели способны обрабатывать поверхности с шириной от 30 до 62 сантиметров

Что касается стоимости, она у таких приборов невысокая и варьируется в пределах 3−20 тысяч рублей. Если применить один из подобных агрегатов у себя дома, это позволит решить ряд несложных задач

многие модели способны обрабатывать поверхности с шириной от 30 до 62 сантиметров. Что касается стоимости, она у таких приборов невысокая и варьируется в пределах 3−20 тысяч рублей. Если применить один из подобных агрегатов у себя дома, это позволит решить ряд несложных задач.

Читать также: Ромашка аптечная лечебные свойства в гинекологии

Что бы сделать форматно раскроечный станок своими руками необходимо:

Как сделать кромкообрезной станок своими руками

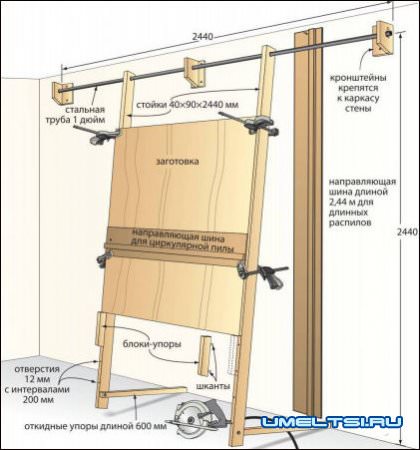

Первым делом закрепить болтами откидные упоры длиной 600 мм на нижних концах стоек сечением 40×90 мм. Внизу стоек сделайте 12-миллиметровые отверстия с шагом 200 мм для шкантов, фиксирующих переставные блоки-упоры. У верхних концов стоек и в трех настенных кронштейнах просверлите отверстия диаметром 38 мм для стальной трубы диаметром 1 дюйм. На концах трубы сделайте отверстия для шплинтов. Труба продевается в отверстия кронштейнов и стоек, а затем фиксируется шплинтами. Для работы расставьте стойки так, чтобы обеспечить поддержку внешних краев заготовки. Если нужно распилить поперек целый лист, поставьте его торцом на пол и прижмите струбцинами к стойкам выше линии раскроя, чтобы струбцины не были помехой для пилы. Для раскроя меньшего куска, а также когда нужно распилить целый лист вдоль, поставьте его на блоки-упоры, чтобы расположить на удобной высоте, и зафиксируйте струбцинами к стойкам.

Чтобы точно установить направляющую шину для циркулярной пилы, закрепите у одного края струбцину ниже линии разметки и положите на нее один конец направляющей, зафиксировав второй конец, переходите к первому и окончательно его выровняйте.

Для этой цели можно даже самому собрать промышленное оборудование — раскроечный станок.

Варианты использования механизма для распила

Существует 3 варианта, благодаря которым вертикальный форматно-раскроечный аппарат осуществляет распил материалов:

подача пилы на материал – пилы располагаются под столом;
подача пилы на материал – пилы располагаются над столом;
подача материала на пилу – пилы располагаются под столом.

В случае подачи пилы на материал, которая располагается над столом, двигатель и режущие диски закрепляются на каретке. Каретка устанавливается на полозья, размещенные на нужной высоте, которые позволяют удерживаться и перемещаться всей конструкции для распила, по плоскости стола. Полозья или направляющие, могут быть выполнены из швеллера или мощных труб.

Расположение пилы под столом, которая подается на материал, также предполагает наличие направляющих и передвигающейся по ним каретки. Отличие такого расположения заключается в том, что система пылесборника оказывается скрытой под столом и не мешает перемещению габаритных предметов.

Когда распил осуществляется при подаче материала на пилу, требуется мощный механизм, передвигающий листы. В этом случае, кареткой для перемещения служит стол, с ножками на роликах. Стоит отметить, что конструкция такого распильного механизма требует больше места и обладает меньшей пропускной способностью.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

Но! Чтобы таким пользоваться, нужно минимум 6-8 кв. метров свободной площади по полу (на движение листа и пространство рядом с ним, чтобы можно было свободно перемещаться оператору). А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок. Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным. Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.

Можно пилить циркуляркой и по шине, но это не очень удобно и занимает время

Форматно-раскроечный станок своими руками: чертежи, видео, фото

Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
При раскрое поперек волокон появляется много сколов;
Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Назначение форматно раскроечного станка

При изготовлении самодельной конструкции следует учитывать такие моменты:

устойчивость оборудования во время работы;
наличие измерительных инструментов для предварительной раскройки деревянного листа.
размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Особенности выбора

Если с типом и конфигурацией оборудования покупатель уже определился, то напоследок ему стоит обратить внимание также на следующие характеристики:

Мощность двигателя. Лёгкие станки обладают мотором мощностью 1,5 – 2 кВт. Этого достаточно для распиливания тонкой фанеры и древесно-волокнистых плит. В случае с древесно-стружечными скорость раскроя будет невелика. Для резания одинарного слоя большого формата подойдёт станки мощностью до 4-х киловатт. Промышленные агрегаты, работающие от трёхфазной электросети, допускают раскроя материала пачками и стопками, а мощность их достигает 6 – 8 кВт.
Размер диска. Станины и места крепления оснастки делают таким образом, чтобы модно было закрепить диск в определённом диапазоне величин. Минимальным стандартом считается диск 200 мм, а в тяжёлые и некоторые средние устройства можно установить и 550 мм. От данного параметра зависит максимальная толщина разрезаемого материала.
Частота оборотов. От этого числа зависит скорость реза и производительность оборудования. В некоторых моделях есть регулировка числа оборотов. Для работы с древесиной и материалами на её основе обычно используется частота от 2500 до 6000 об/мин.
Механизм каретки. Может быть сделан с использованием шариковых подшипников или роликовых устройств качения по алюминиевым направляющим. Шариковые каретки менее подвержены загрязнению, зато роликовые способны выдержать больший вес листов, уложенных на раскроечный стол и отличаются долгим сроком службы.

Раскроечно-форматный станок – это необходимое оборудование для производителей корпусной мебели, обладающее высокой степенью универсальности

При выборе и покупке станков обращайте пристальное внимание на гарантийное обслуживание и ремонт, так как любая поломка чревата простоями в работе.
