Гидравлическим цилиндром называется объемный гидродвигатель с возвратно-поступательным движением выходного звена. Гидроцилиндры широко применяются в качестве исполнительных механизмов различных гидравлических машин. По конструкции и принципу действия гидроцилиндры очень разнообразны и классифицируются в соответствии с ГОСТ 17752—81.

Гидроцилиндр расчет усилия

По направлению действия рабочей жидкости все гидроцилиндры подразделяют на две группы: одностороннего и двухстороннего действия. На рабочий орган гидроцилиндра одностороннего действия жидкость может оказывать давление только с одной стороны, как в схемах на рис. 1, а, г, д.

В этих цилиндрах движение поршня в одну сторону обеспечивается за счет жидкости, подводимой в полость, а обратное перемещение — другим способом — за счет пружины (см. рис. 1, а) или веса груза при вертикальном движении поршня (см. рис. 1, д). Перемещение рабочего органа гидроцилиндра двухстороннего действия в обоих направлениях обеспечивается за счет рабочей жидкости (рис. 1, б, в). В таких гидроцилиндрах жидкость подводится как в левую полость, так и в правую.

Гидроцилиндры подразделяются также по конструкции рабочего органа. Наибольшее распространение получили гидроцилиндры с рабочим органом в виде поршня или плунжера, причем поршневые гидроцилиндры могут быть выполнены с односторонним (см. рис. 1, я, б) или двухсторонним штоком (см. рис. 1, в), а плунжерные гидроцилиндры могут быть только одностороннего действия и с односторонним штоком (см. рис. 1, г).

По характеру хода выходного звена гидроцилиндры делятся на одноступенчатые и телескопические (многоступенчатые). Одноступенчатые гидроцилиндры показаны на рис. 1, а–г. Телескопические гидроцилиндры представляют собой несколько вставленных друг в друга поршней. В качестве примера на рис. 1, д приведена схема двухступенчатого телескопического гидроцилиндра одностороннего действия. В таком гидроцилиндре поршни выдвигаются последовательно друг за другом.

Полный КПД гидроцилиндров определяется в первую очередь механическим КПД, который для большинства конструкций составляет 0,85…0,95. Гидравлические потери в цилиндрах практически отсутствуют, и гидравлический КПД ( ηг = 1 ). Объемные потери в рассматриваемых устройствах могут иметь место в зазоре между поршнем и цилиндром. Однако при уплотнении этого места резиноми кольцами или манжетами они малы. Тогда объемный КПД также можно считать равным единице ( η0 = 1 ).

При расчете перепада давлений на гидроцилиндре используются две основные формулы. Рассмотрим их на примере гидроцилиндра двухстороннего действия с односторонним штоком (рис. 2). Первая из них связывает силу F на штоке и перепад давлений на гидроцилиндре ( ΔP = Р1 — P2 ). С упрощением она выглядит следующим образом:

F= ΔP*S*ηм

где S – эффективная площадь, на которую действует подводимое давление.

При движении жидкости слева направо на расчетной схеме (см. рис. 2.) этой площадью является площадь поршня (S = Sп), а при обратном движении — площадь поршня за вычетом площади штока ( S= Sп-Sш ).

Вторая формула связывает расход и скорость движения поршня:

Q=Vп*Sп*1/η0

или

Q´= Vп*(Sп-Sш)*1/η0

Формула записана в двух вариантах, так как расходы до гидроцилиндра и после него различны. Для пояснения этого представим, что поршень на расчетной схеме (см. рис. 2.) переместился из начального положения вправо на расстояние ( L ). В таком случае в левую полость гидроцилиндра поступил объем жидкости ( W= Sп*L ), а из правой полости вытеснился меньший объем ( W´= (Sп-Sш)*L ) Из соотношения объемов W и W´ следует, что расходы до и после гидроцилиндра связаны зависимостью Q / Q´ = Sп / (Sп-Sш) Для гидроцилиндра с двухсторонним штоком (см. рис. 1, в) Q = Q´.

Виды агрегатов

Популярные сейчас лишь два вида гидроцилиндров. Это двух- и односторонние приспособления, которые имеют серьезные эксплуатационные различия.

Самыми лучшими и функциональными являются двухсторонние механизмы, в которых жидкостью создается ход поршня в две стороны. Это необычный цилиндр, который работает со специальной магистралью для сливания и обновления воды или масла.
Получается, что одностороннюю гидравлику можно считать более упрощенным механизмом. В таком случае жидкость создает лишь усилие в одну часть, после чего поршень возвращается на место специальными инструментами — чаще всего, пружинами.

Общие характеристики

Технико-эксплуатационные характеристики именно к гидравлическим узлам можно поделить на две категории — создающие силовой потенциал и конструкционные.

Основная характеристика, которая выделяет цилиндр гидравлический в плане эффективности, — это силовая нагрузка. Давление меняется от 2 до 50 т. Самые маленькие значения нагрузки до 10 т могут обеспечивать односторонние приспособления, а свыше — двухсторонние.
В плане параметров конструкции нужно учесть ход штока и его диаметр. Ход в среднем идет от 150−400 мм, а диаметр где-то 40 мм. Эти параметры не так важны в отношении производительности, если сначала усилие подходит требованиям к нагрузке, однако их нужно учитывать для создания возможности будущей интеграции в рабочий комплекс.
К примеру, цилиндры силовые с огромным рабочим ходом могут не подойти для простой по размерам станции для переработки отходов. И, наоборот, при оснащении специальной подъемной машины не стоит брать компактный цилиндр, ведь с большей вероятностью эта модель не сможет сделать достаточное усилие.

Изготовители

Лучшие цилиндры для различных нужд изготавливают под марками Ombra, JTC, Trommelberg и др. В семействах таких компаний можно отыскать и приспособления для оснащения маленьких автомастерских, и промышленные установки, выполняющие усилие в большое количество тонн. Также на нашем рынке широко показаны модели предприятия «Сорокин» в различных модификациях.

При этом российское устройство может обойтись дешевле, но обеспечит тот же рабочий эффект. Другое дело, что компания, скорее, будет ориентирована на маленький и средний сегмент — в основном гидроцилиндры с нагрузкой порядка десяти. Впрочем, ограничения по силе действий можно компенсировать конструкционной гибкостью. Эти механизмы можно применить и в виде простого функционального агрегата, и как оснастку в составе более больших производительных машин.

Вспомогательное оснащение

Необходимое оснащение для гидроцилиндров — это приборы для оптимизации работы, светотехнические устройства, а также системы безопасности. Выбор какого-либо устройства определяется условиями для работы механизма. Зачастую покупают светодиодные фонари, благодаря которым устройство может быть использовано в любое время.

К тому же наличие качественной подсветки может понадобиться на случай, если вы запланировали срочный ремонт гидравлических цилиндров, который чаще всего предполагает регулировку с подключением насосов или изменения пружин. В более усложненных конструкциях в основном применяют и электронные панели управления.

https://youtube.com/watch?v=6mpkwkMjdtk

Типы гидроцилиндров

Варианты изделий предполагают разную комплектацию и варианты применяемости. И для удобства их принято подразделять на конкретные типы.

По типу направления действия жидкости:

Одностороннего действия;
Двустороннего действия;
Телескопические модели;
Дифференциальные;

количество положений штока: две позиции и много позиций;
по типу хода: телескопические или одноступенчатые;
по направлению давления жидкости: одно- или двустороннего действия;
по наличию торможения: с торможением или без него.

Классификация гидроцилиндров в зависимости от применяемого рабочего звена:

поршневые с одно- или двусторонним стержнем;
сильфонные – с рабочим звеном в виде сильфона;
плунжерные – в которых в качестве поршня используется плунжер;
мембранные – располагают звеном в виде мембраны.

По типу фиксации в системе агрегаты делятся на варианты с креплениями на шарнирах или более жёстких крепежах.

Одностороннего действия

Такие гидродвигатели характеризуются определённым направлением перемещения штока в нём при повышении давления жидкости. В обычное положение его возвращает пружина, создающая для этого определённые усилия.

Чертеж гидроцилиндра одностороннего действия

В нём осуществляется сопротивление стандартной силе упругости пружины при ровном движении цилиндрического стержня. Функции механизма возвратного типа в таком механизме выполняет пружина. Немного другой способ функционирования наблюдается в домкратах, не располагающие пружиной возвратного типа. При приведении механизма в действие выполняется возврат стержня за счёт привлечения функций другого гидродвигателя или силы тяжести поднимаемого или опускаемого груза.

Двустороннего действия

При обычном движении поршня усилие на штоке достигается путём обеспечения повышенного давления имеющейся жидкости в полостях цилиндра стержневого и поршневого типов.

Чертеж гидроцилиндра двустороннего действия

Прямой ход по сравнению с обратным, характеризуется повышенным усилением на стержне и низкой скоростью движения. Это обусловлено разницей в площадях, к которым применяется сила давления имеющейся жидкости. Этот тип гидродвигателей привлекается для выполнения работ по подъёму и опусканию отвалов во многих марках бульдозеров.

Телескопические

Названы так ввиду особенностей строения конструкции, визуально напоминающей небольшой телескоп и благодаря характерному принципу работы.

Чертеж телескопического гидроцилиндра

Конструктивно механизм выглядит как несколько цилиндров разных диаметров вставленных один в другой. Актуально применять подобные механизмы в ситуациях, в которых необходим большой ход цилиндрического стержня, но размер самого изделия должен быть небольшим. Этот тип механизмов может встречаться в виде одно- и двустороннего действия. Активно эксплуатируется в самосвалах.

Дифференциальные

Этот вид механизмов характеризуется непростой конструкцией, где на поршень, толкающий жидкость, давление оказывается сразу с двух сторон. Площади давления на цилиндрический стержень с разных сторон разные. Скорость движения в соотношении к усилиям в ходах разной направленности является соразмерной соотношению площадей поршня. Соответственно между усилием и скоростью наблюдается взаимосвязь: чем выше скорость, тем ниже усилие и чем ниже скорость, тем выше усилие.

Чертеж дифференциального гидроцилиндра

При эксплуатации гидродвигателя, размеры поршней, которые имеют соотношение 2 к 1 (дифференциальные), обеспечивают идентичную скорость и варианты хода стержня в двух направлениях. Подобные функции для гидроцилиндров с поршнем одностороннего типа без вспомогательных элементов или специальной регулировки не встречаются.

Основные характеристики

Осуществляя подбор гидроцилиндра, следует ориентироваться на его параметры, которые можно разделить на две основные группы:

характеризующие силовой потенциал гидравлического цилиндра;
относящиеся к конструктивным особенностям устройства.

С точки зрения силового потенциала важнейшим параметром гидравлического цилиндра является создаваемое им усилие. Различные модели гидравлических цилиндров, предлагаемых на современном рынке, способны создавать давление, значение которого варьируется в диапазоне от 2 до 50 тонн, при этом минимальные усилия (до 10 тонн) создают односторонние гидроцилиндры, а максимальные – двухсторонние.

Гидроцилиндры выпускаются с гравитационным, гидравлическим или с пружинным возвратом штока, а также с фиксирующей гайкой

Зная размеры гидроцилиндров, а также давление, которое оказывает рабочая жидкость на их поршень, можно выполнить расчет усилия, создаваемого на штоке. Для того чтобы выполнить расчет гидроцилиндра с целью определения усилия, создаваемого штоком, достаточно перемножить значения давления рабочей жидкости и площади поршня, на которую она воздействует

При выполнении таких расчетов важно учесть потери на трение, для чего используется специальный коэффициент, который подставляется в используемую формулу

Расчет основных параметров гидроцилиндра

Чтобы определить геометрические параметры выбираемого устройства, не обязательно изучать чертежи гидроцилиндра, для этого достаточно разобраться в его маркировке. Так, маркировка гидроцилиндров, требования к которой оговариваются положениями соответствующего ГОСТа, содержит информацию о следующих геометрических параметрах:

диаметре рабочей поверхности поршня;
диаметре и ходе штока насоса.

Кроме того, маркировка гидроцилиндров содержит сведения о:

конструктивном исполнении насоса;
типе устройства (одно- или двухстороннего действия).

Ориентируясь на обозначения гидроцилиндров, можно также определить, для каких климатических условий предназначена та или иная модель.

Маркировка поршневых гидроцилиндров по ОСТ 22-1417-79

Эффективность работы гидравлического цилиндра обеспечивается не только его конструктивным исполнением и техническими параметрами, но и характеристиками элементов гидравлической системы, работающей в связке с таким устройством. Гидроцилиндр, состоящий из рабочей камеры, поршня и штока, нуждается в подаче рабочей жидкости в требуемом объеме и под определенным давлением, степень чистоты и другие характеристики которой должны соответствовать определенным требованиям.

Соблюдение таких требований обеспечивают элементы гидравлических систем, выбору и техническому обслуживанию которых, как и выбору самого гидравлического цилиндра, следует уделять особое внимание

Расчет гидроцилиндра путевых машин, схема гидроцилиндров

12.03.2014 | Автор admin

Расчет гидроцилиндра

Расчет гидроцилиндра путевых машин. Гидроцилиндры путевых машин подвергаются внешним нагрузкам со стороны приводимых механизмов, а также внутренним нагрузкам, связанным с наличием рабочих давлений в полостях.

Различают максимальные нагрузки, обусловленные настройками предохранительных или редукционных клапанов давления, кратковременные пиковые нагрузки, связанные с динамическими характеристиками приводимого механизма или рабочего органа и характером переключений аппаратов, а также нагрузки, вызванные реакцией гидроцилиндра на внешние воздействия.

Последние нагрузки возникают, например, в гидроцилиндрах ограничения хода подбоек современных выправочно-подбивочных машин циклического действия, в гидроцилиндрах-демпферах ударов при опасных сближениях сателлита и корпуса машины у выправочно-подбивочных машин непрерывно-циклического действия.

Гидроцилиндры могут приводить рычажные механизмы и совершать при работе активные возвратно-поступательные движения (например, привод рычагов подбоек, кранов-манипуляторов), механизмы, у которых гидроцилиндрами производится периодическая регулировка положения рабочего органа (подъемно-рихтовочные устройства, планировочные плуги), а также механизмы, не требующие при работе движений штоков (привод желобов вырезного устройства щебнеочистительной машины, привод заглубления виброплит машин типа ВПО).

В каждом конкретном случае производится анализ действующих на гидроцилиндр нагрузок, определяются рабочие скорости выходного звена (штока или корпуса, в зависимости от схемы работы).

Схема действия внешних и внутренних нагрузок на дифференциальный гидравлический цилиндр (рис. 1, а) обобщает большинство расчетных случаев. Из уравнение равновесия сил, действующих на поршень, определяется развиваемая штоком гидроцилиндра сила, кН:

где D, d₁, d₂ – диаметры поршня и штоков, м; p₁, p₂ – давления рабочей жидкости в полостях, МПа.

В соответствии с выбранным правилом знаков будем считать, что положительное направление силы F справа – налево.

После несложных преобразований нетрудно заметить, что знак силы F определяется знаком выражения:

Если оно > 0, то возникает сила F, перемещающая шток влево, а если < 0, то вправо. При равенстве его 0 – сила исчезает.

Расчетные схемы гидроцилиндров: а – дифференциального; б – с односторонним выходом штока; в – плунжерного

Случай, когда d₁ = d₂ соответствует гидроцилиндру с двухсторонним штоком, когда d₁ = 0 – гидроцилиндру с односторонним штоком (рис. 1, б), а когда d₁ =0 и d₂ = D – плунжерному гидроцилиндру (рис. 1, в). Сила, развиваемая гидроцилиндром с двухсторонним штоком диаметра d, кН:

Сила F, развиваемая гидроцилиндром с односторонним штоком диаметром d, кН:

Сила F, развиваемая плунжерным гидроцилиндром, кН:

При дифференциальной схеме включения гидроцилиндра с односторонним штоком с подачей рабочей жидкости под давлением p в обе полости указанная сила, кН:

Расход рабочей жидкости при ее подаче в i-ую полость гидроцилиндра или при вытеснении из этой полости м3/с:

(V_ц – скорость движения штока, м/с; S_ц – рабочая площадь поршня с учетом площади поперечного сечения штока, м2.

Общая подача насоса определяется с учетом характера работы механизма или машины.

Гидроцилиндры обладают высоким КПД (0,95 – 0,98), поэтому. Если не требуется высокая точность расчета, то потерями, возникающими при движении штока гидроцилиндра, можно пренебречь. В первую очередь это касается курсового и дипломного проектирования.

Также на эту тему Вы можете почитать

Хоппер-дозатор назначение, принцип работы, оборудование

Эргономика путевых машин, понятие эргономики

Тормозной путь путевых машин, расчет тормозного пути

Технические характеристики гидроцилиндров

От характеристик и параметров агрегата зависит сфера применения механизма, а также срок его беспроблемной эксплуатации

Важно знать, из чего он состоит, чтобы при необходимости можно было с лёгкостью приобрести замену неисправной детали

Главные рабочие параметры:

Диаметр штока – достаточно важный параметр, который определяет сферу эксплуатации изделия

При выборе важно ориентироваться на тип техники, в которой он будет функционировать. При проектировании гидросистемы конкретной техники обязательно следует учитывать динамику нагрузки на механизм, а также его грузоподъёмность

Это позволяет исключать изгибы стержня при эксплуатации гидроцилиндра.
Диаметр цилиндрического стержня, главной функцией которого является определение значения тянущего и толкающего усилия;
характеристики хода цилиндрически стержня – параметра, определяющего движение поршня и размеры механизма в рабочем состоянии.
конструктивные особенности, которые позволяют определить способы крепления гидроцилиндра.
тянущее усилие (кг).
расстояние в нерабочем состоянии по центрам, которые обеспечивают эффективную оценку присоединительных размеров агрегата.
номинальное давление, исчисляемое в Мпа.
усилие толкающее (кг).
масса самого изделия.

Допустимые значения гидроцилиндров

Наименование	Значение
Ход штока	не более 10000 (мм)
Диаметр штока	не более 500 (мм)
Рабочая норма	не более 70 (Мпа)
Усилие на шток (толкающее/тянущее)	не более 70 (Н)
Температура окружающей среды	от -40° до +40°
Рабочая среда	вода, водно-масленная имульсия, минеральные масла.

Как устроен гидроцилиндр

Конструктивно механизм гидравлического цилиндра выглядит как гильза – прямая труба с идеально гладкой и чистой внутренней поверхностью изделия. Она наполнена жидкостью, вокруг которой вращается подвижной цилиндрический стержень для её нагнетания или выкачивания. Чтобы исключить протекание имеющейся жидкости, в нём предусмотрены манжеты, изготовленные из пластичной, но прочной резины.

Устройство гидроцилиндра в разрезе

Работа поршня активизируется при поступлении в цилиндр жидкости под достаточно высоким давлением. По бокам гильзы вкручены защитные пробки, предотвращающие вытекание и располагающие специальными отверстиями для транспортировки жидкости в гильзе. Усилие от цилиндрического стержня передаётся предустановленным штоком, характеризующимся полированной, а значит максимально гладкой, поверхностью. В нужном направлении определяет его грундбукс.

Основные узлы, которыми комплектуется механизм в зависимости от области применения техники:

сама гильза;
поршень;
манжеты резиновые;
грязесъёмник;
шток и его направляющий грундбукс;
стопорное кольцо;
проушина.

На резьбовой стороне штока фиксируется приспособленная для этой функции деталь или проушина, которая соединяет его с подвижным механизмом.

Принцип действия гидроцилиндра

Объёмным гидродвигателем управляют элементы регулировки гидропривода или непосредственно сам гидрораспределитель. Так как гидравлические цилиндры работают на условиях повышенного давления (до 32 Мпа), к функционирующей системе предъявляются повышенные требования. Должна быть максимальная прочность и высокая работоспособность системы, тогда гарантируется надёжная работа гидроцилиндра.

Варианты применения гидропресса в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками в гараж. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

На заметку! При изготовлении своими руками пресса необходимо определиться с дальнейшим назначением устройства, его габаритами, показателями поршня, массой и возможностью установки манометра.

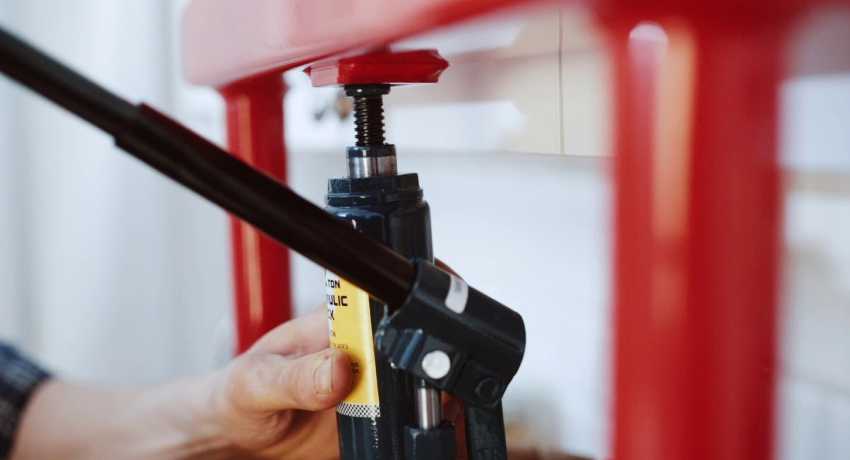

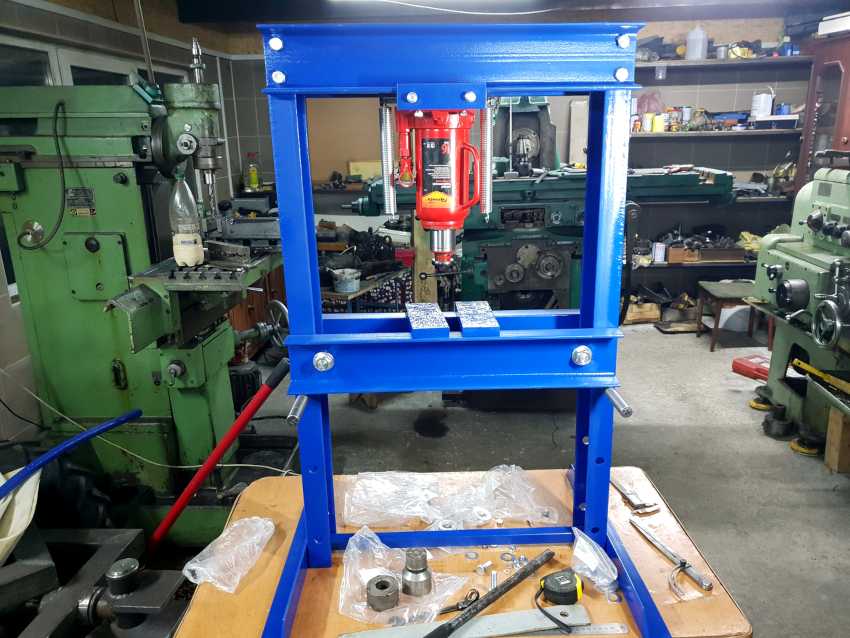

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля.

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

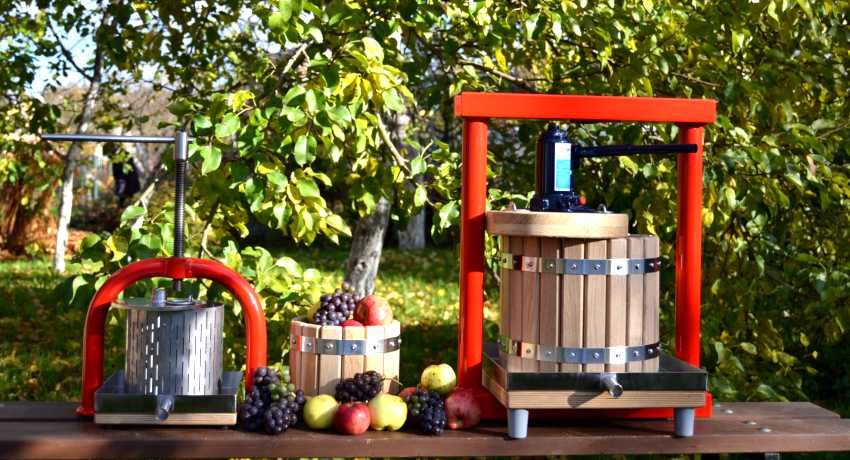

Гидравлический пресс также применяется для выдавливания сока из фруктов.

Внешне гидроцилиндр напоминает гильзу: представляет собой трубу с гладкой внутренней поверхностью. Эта труба наполняется жидкостью, которая выкачивается и нагнетается с помощью цилиндрического стержня (штока).

Рабочая жидкость поступает под давлением, что активизирует работу поршня. Кроме поршня и самой гильзы в состав конструкции входят следующие элементы:

Уплотнительные элементы. Чтобы жидкость не вытекала, конструкция также включает в себя резиновые манжеты и защитные пробки по бокам, в которых присутствуют отверстия для транспортировки жидкости.
Шток. Имеет максимально гладкую поверхность, передаёт усилие от поршня;
Грундбукс (букса). Используется как направляющее устройство для штока;
Грязесъёмник. Используется как дополнительный элемент системы уплотнения, а также служит для защиты манжет от попадания в них твёрдых частиц и лишней влаги.
Проушина. Соединяет шток с подвижным механизмом.

Гидроцилиндры работают при повышенном давлении, которое может достигать 32МПа. Поэтому требования ко всей системе очень серьёзны: все детали должны максимально соответствовать друг другу, быть как можно более прочными. Высокофункциональность системы возможна только при наличии надёжных деталей и тщательно сработанного механизма.

Проушина штока гидроцилиндра выворота ковша Амкодор 333, 342

Гидроцилиндр выноса тяговой рамы автогрейдера ДЗ-143 фото2

Гидравлический пресс своими руками: универсальный инструмент из домкрата

Гидравлический пресс имеет широкое распространение в повседневной жизни. Он необходим для работ, которые требуют оказания большого давления на обрабатываемый материал. Качественный многофункциональный инструмент имеет высокую стоимость, что совершенно неоправданно для бытового использования. Можно изготовить пресс гидравлический своими руками на основе автомобильного домкрата.

Пресс гидравлический ручной: настольный или напольный пресс (прочитать подробнее)

Пресс гидравлический применяется для работ, в которых необходимо оказание большого давления на обрабатываемый материал.

Двухсторонний гидроцилиндр, устройство

Существует множество конструкторских решений, которые уже реализованы в металле, они давно и успешно работают. Мы берем в производство самые эффективные и передовые разработки, постоянно совершенствуя их исполнение. Вот только несколько наиболее востребованных конструкций.

Гидроцилиндр двухстороннего действия с двухсторонним штоком

Принцип работы довольно простой. Для создания линейного усилия используется поступательное движение пары шток-корпус:

Подвижный корпус имеет сквозное отшлифованное отверстие по всей длине. На его торцевых гранях монтируются соединительные втулки, укомплектованные направляющими кольцами. В них, внутри корпуса, прячется двухсторонний неподвижный шток.
Для жесткой фиксации штока на какой-либо базе в нем с обеих сторон могут быть предусмотрены как резьбовые, так и любые другие виды соединений.
Для уплотнения соединения дополнительно на втулку одеваются специальные манжеты.
На корпус привариваются цапфы (или другие виды кронштейнов), обеспечивающие качательное движение ведущему звену механизма.

Такая конструкция позволяет добиться устойчиво сбалансированной целиковой пары, где корпус-втулка поступательно движется вдоль штока. Рабочее масло в систему поступает по продольным отверстиям штока.

Внимание! При необходимости у нас можно заказать и гидроцилиндр двухстороннего действия с односторонним штоком. В каталоге вы найдете более подробную информацию

Конструкторская схема двухстороннего гидравлического цилиндра с движущимся корпусом и стационарным двухсторонним штоком.

Гидроцилиндры поршневые двухстороннего действия со штоково-поршневыми противопарами

Часто в станочном оборудовании необходимо исполнить движение ползунковой или каретной пары друг к другу или друг от друга на одинаковое расстояние. Для подобных целей подходит двухсторонний гидроцилиндр, роль поршней в котором выполняют два полуштока.

Неподвижным останется корпус, который разделен на две равные камеры серединными перемычками. Внутри каждой полукамеры визави устанавливаются независимые подвижные штоки с цилиндрами. Разумеется, потребуется надежное уплотнение и общая балансировка механизма.

Для фиксированного закрепления системы в заданном осевом положении в перемычке предусмотрен специальный паз.

Конструкторская схема гидроцилиндра со стационарным корпусом и оппозитно размещенными поршневыми группами

В «ГидроКубе» также можно по выгодной цене купить гидроцилиндры двухстороннего действия с качающимся корпусом.

Конструкция подразумевает в наличии:

подвижный сварной корпус, который может качаться в угловых пределах 180 градусов и выше (в зависимости от конфигурации узла, который необходим монтаж). Корпусная гильза с одной стороны приварена к фланцу, а с другой – к крышке, которая, в свою очередь, крепится шарнирно к главной базе через внушительную проушину. Ось крепления определяется бугристой направляющей втулкой, поджатой винтами к фланцу гильзы;
рабочую пару поршень+шток, смонтированную посредством гайки.

Ось крепления гильзы имеет два защищенных уплотнениями кольцевых паза, к которым через просверленные отверстия подается масло. Одна сверловка соединяет осевую канавку с полостью поршня, а другая – с полостью штока через трубопровод и штуцера. Сама ось надежно сидит на кронштейне. Соединение защищено фиксирующей планкой, предотвращающей поворот оси.

Конструкторская схема цилиндра гидравлического с качательным движением корпуса

В такой конструкции подача масла в каждую полость подвижной гильзы не требует гибких шлангов, что немаловажно для безопасности мощных систем, работающих под высоким давлением

Гидравлический цилиндр двухстороннего действия с высокими поперечными усилиями на шток

В этом конструкторском решении шток сидит на втулке с дополнительным уплотнением. Длина втулки увеличена, что дает возможность распределить нагрузку на направляющие втулочные кольца, так как они расположены дальше друг от друга. Корпус гидроцилиндра в этом силовом варианте ставится на раму, снабженную стопорными полукольцами, которые затем стягиваются кольцом.

Гидравлический цилиндр двухстороннего действия с высокими поперечными усилиями на шток

Это интересно: Вакуумный пресс — конструкция, выбор техники, сферы применения

Принцип работы и конструкция

Телескопический цилиндр состоит из последовательно связанных секционных блоков, причём предыдущий является штоком (корпусом) для последующего. В собранном виде подобная конструкция максимально компактна по габаритам, но при раскладке обеспечивает вынос цилиндра (стрелы) на приличное расстояние.

При подаче давления в систему поршни поочередно совершают движение до упора. Вначале проходит ход внешний (главный) поршень, имеющий наибольший диаметр, за ним следующий. И так по убывающей, от большего к меньшему.

Классическая конструкция иногда включает до шести спрятанных друг в друга штоков. Усилие на каждый из них требуется своё, поэтому по ходу последовательного поршневого раскрытия давление в системе необходимо корректировать. Большее количество телескопических колен не позволяет создать стабильное равномерное усилие на них. Оптимально, если длина сложенного цилиндра составляет около 30±10% от максимальной длины выноса.

Работа совершается по одной из выбранных схем — клапанной или прямоточной:

Первая предусматривает наличие специального клапана давления на донышках каждого поршня. Благодаря клапанной регулировке, нагруженная система вначале запускает главный поршень.
Вторая сначала задаёт старт без нагрузки для поршня с меньшим трением на уплотнительных кольцах.

Однако в обоих случаях ход системы под нагрузкой всегда начинает поршень с самым большим диаметром.
