Особенности эксплуатации вертикально-фрезерных станков

Разновидности моделей

Представлен практически десяток фрезерных станков, различных по своему функционалу. Наиболее популярные из них — это горизонтального и вертикального вида с ЧПУ. Горизонтально-фрезерные станки также бывают без числового программного управления.

Горизонтально-фрезерные

Настольный станок имеет одну особенность — шпиндель закрепляется горизонтально. Оборудование универсальное, так как благодаря такому типу крепления можно использовать фрезы углового, концевого, фасонного, цилиндрического типа. Но в тоже время есть и нюанс — допустимо обрабатывать относительно небольшие детали из-за конструкции шпинделя. По винтовой касательной работы не проводятся.

Вертикально-фрезерные (консольные)

В отличии от горизонтального типа в них ось инструмента располагается строг вертикально. Допускается обрабатывать детали любой формы, но небольшого веса и размера. Используется реже, чем горизонтальные станки, но с их помощью выполняют некоторые виды работ, которые первым не под силу.

Универсальные и широкоуниверсальные станки

Универсальные дополнительно оснащены столом поворотов, то есть работа будет удобна с деталью любого формата, размера, конституции и веса. Широкоуниверсальные, кроме поворотного стола имеют и шпиндель, который вращается. Конечно, фланг работ значительно расширяется. Но в то же время увеличивается время, требуемое на плановый осмотр, присутствует большая вероятность поломки в сравнении с вертикальными и горизонтальными моделями.

Бесконсольные фрезерные

Шпиндель двигается по вертикали, а вот стол — продольно и поперечно. По траектории напоминает рисование креста. Есть второе название — фрезерные станки с крестовым столом. Заготовка крепится жестким образом, а не так как в привычной консоли. Основная сфера использования агрегатов — обработка больших по весу деталей. Станок явно не переносной: его конструкция массивная.

Продольно-фрезерные

Стол совершает продольные перемещения относительно оси. Бабка двигается назад или в поперечных вертикальных направлениях. Используются две опоры, по которым двигается головка. Подходит для работки больших элементов неправильной формы.

Объемно-фрезерные

Единичные по конструктивным особенностям продольно-фрезерным. Но работа начинается только после считывания информации о форме и объемах заготовки с помощью специального копированного оборудования.

Шпоночные фрезерные

Стол двигается возвратно-поступательно, а вот головка шпинделя — по планетарному типу. Возможно провести тщательную обработку любой по формату детали.

Фрезерные станки, оснащенные модулем ЧПУ

Модуль числового программного обеспечения дает дополнительные возможности. В частности:

• установка шпинделя возможна в вертикальном или горизонтальном положении, с выбранным углом поворота;
• валов устанавливается от одного, двух, есть съемные шпиндельные головки — сложность выполняемых работ гораздо выше;
• допускается любой тип поворота стола, поворотный механизм встраивается, что позволяет работать с поверхностями, длинными заготовками без снятия оснастки;
• число осей от двух до пяти;
• получается четкое позиционирование детали;
• есть магазин инструментария;
• выбирается мощность оборудования самостоятельно в зависимости от прочностных показателей детали;
• форсированные режимы не ухудшают характеристики;
• частота вращения инструмента определяется типом обрабатываемой поверхности.

Нельзя сказать, что вариации фрезерных станков с ЧПУ востребованы, но широкая сфера применения и универсальность приближают к таким

При выборе станка специалисты в первую очередь обращают внимание на сферу его использования, а уже потом сравнивают свои требования с имеющимися у определенных видов станков техническими параметрами

Вертикальный фрезерный станок по дереву

Для обработки деревянных заготовок могут использоваться специальные станки, которые отличаются компактностью, хорошей производительностью, невысокой ценой и функциональностью.

В таких устройствах шпиндель установлен вертикально, в некоторых моделях он имеет подвижную структуру для наклона заготовки. Замена фрезы осуществляется без специального инструмента. Большинство станков по дереву имеет электромотор и требует подключения к сети на 220 или 380 В.

Современные модели могут отличаться скоростью фрезерования, максимальным размером обрабатываемой детали, качеством обработки деревянной поверхности. Станки для дерева могут также применяться при работе с пластиком, полиамидом, пластмассой и иными легкими материалами.

Современные вертикально-фрезерные станки

Несмотря на неоспоримое преимущество внедрения ЧПУ все же производят вертикально-фрезерные станки с механическим управлением, к примеру, JET JVM-836 TS. При их проектировании и производстве используется современное оборудование, что позволило добиться высокой точности позирования всех элементов конструкции, ее жесткости, а это благоприятно повлияло на показатель возможной точности, достигаемой при фрезеровании. Кроме этого практически все элементы конструкции стали работать от электрических приводов. Исключением можно назвать приводы подачи стола и шпинделя, которые ставят механического типа (однако проводится их дублирование электрическим приводом для возможности задания постоянной величины подачи).

Отдельное внимание заслуживают варианты исполнения с ЧПУ, к примеру, станок Haas TM-2. Применение современных технологий позволило сделать практически весь процесс автоматизированным (после ввода программы и закрепления заготовки, до ее снятия не требуется вмешательство оператора)

Описание подобных фрезерных комплексов включает следующие характеристики:

1. Работа на высоких скоростях вращения шпинделя, использование больших показателей подачи, движение шпинделя в двух плоскостях, высокая скорость позиционирования вместе с автоматизацией процесса позволяют получить высокоточные детали за минимальное время.
2. Сложная система подачи СОЖ и удаление стружки из зоны резания.
3. Максимальная защита окружающих.
4. Возможность фрезерования по сложным траекториям.

Если рассматривать вопрос достоинств и недостатков, характеристики современных фрезерных станков по металлу при вертикальном расположении шпинделя, стоит указывать определенные модели, так как у них много различий и описание имеет различное содержание. Единственными их общими недостатками, которые присущи практически всем вариантам исполнения, можно считать высокую стоимость и малый гарантируемый срок эксплуатации, а при возникновении неполадок найти специалиста крайне сложно (при этом стоимость ремонта также может быть высокой).

https://youtube.com/watch?v=fHfVo7HsetE

В заключение отметим, что приведенный фрезерный станок по металлу в этом пункте, несмотря на свою сложную конструкцию, относится к вертикально-фрезерной группе, так шпиндель расположен в вертикальной плоскости. Стоимость этой модели около 50 000 $, она способно создавать готовые детали с одним перебазированием, то есть заготовка один раз должна быть перестановлена так, чтобы можно было обработать поверхность, которая при предыдущем этапе фрезерования была основанием.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Правила эксплуатации

Фрезерный станок, даже если речь идет о варианте с ЧПУ, является опасным оборудованием. Поэтому:

• перед эксплуатацией проверяется стабильность конструктивных узлов, уровень смазки и электрическое оборудование;
• пропускается как минимум 5 холостых ходов;
• проверяется отдельно упругость крепления заготовки на шпинделе;
• даже при автоматическом управлении устройство под наблюдением;
• регулярно проводится осмотр;
• работают в защитной одежде, если это требуется, защищаются руки и глаза.

При выборе станка в первую очередь смотрят функциональность оборудования, насколько эффективность устройства сочетается с флангом выполняемых на производстве или дома работ. Не переплачивайте за дорогие модели с массой функций, если не знаете, понадобятся ли они.

Как правильно выбрать фрезерное оборудование?

При подборе станка необходимо учитывать следующие параметры: габаритные размеры обрабатываемых заготовок (важно чтобы деталь помещалась на рабочем столе, обратите внимание на такую техническую характеристику, как высота от шпинделя до стола); мощность (если за станком нужно работать регулярно, практически каждый день по несколько часов, то следует приобретать более мощное оборудование); максимальный диаметр сверления; масса и габаритные размеры. Предлагаемое оборудование не нуждается в сложном техническом обслуживании. Работать с ним легко и удобно

Вместе со станком поставляется инструкция по эксплуатации на русском языке

Работать с ним легко и удобно. Вместе со станком поставляется инструкция по эксплуатации на русском языке

Предлагаемое оборудование не нуждается в сложном техническом обслуживании. Работать с ним легко и удобно. Вместе со станком поставляется инструкция по эксплуатации на русском языке.

Почему обращаться к нам выгодно?

1. Доставка станка выполняется в максимально сжатые сроки, с учётом графика поставок. Отгрузка техники в ТК осуществляется в тот же день, когда средства поступили на счёт компании;
2. Наличие демо-зала позволяет посмотреть на станок в работе, перед его приобретением. Это позволит вам принять правильное решение, которое будет в точности соответствовать технологическим требованиям вашего предприятия;
3. Значительное количество положительных отзывов указывает на то, что со своей работой мы справляемся на отлично. Если у вас появились вопросы или хотите сделать заказ, то позвоните по номеру, который указан на сайте. Опытный менеджер поможет подобрать металлообрабатывающий станок в точном соответствии с заданными требованиями.

ONLINE трансляция из демозала Metal Master

Консольно-фрезерные станки

Консольно-фрезерные станки наиболее распространены. Стол консольно-фрезерных станков с салазками расположен на консоли и перемещается в трех направлениях: продольном, поперечном и вертикальном.

Консольно-фрезерные станки делятся на горизонтально-фрезерные (с неповоротным столом), универсально-фрезерные (с поворотным столом) и вертикально-фрезерные. На базе вертикально-фрезерных станков выпускают копировально-фрезерные станки, станки с программным управлением и др.

Обрабатывать заготовки на консольно-фрезерных станках можно цилиндрическими, торцовыми, концевыми, дисковыми, угловыми, фасонными и другими фрезами. В табл.1 приведены значения основного параметра-ширины стола в зависимости от размера (номера) станка.

Ширина стола в зависимости от номера станка

№ станка	—	—	1	2	3	4
Ширина стола	125	160	200	250	320	400	500

Характеристика вертикальных фрезерных станков

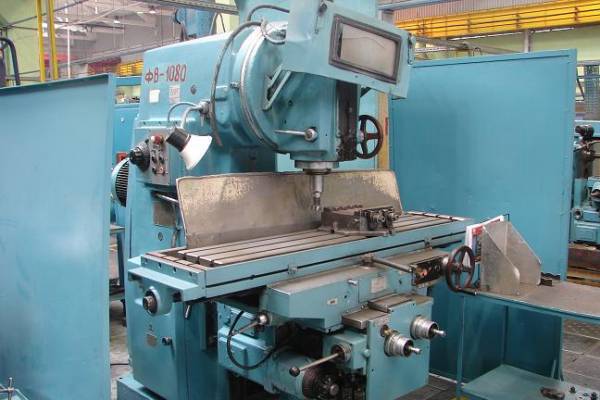

Вертикальные конструкции – очень распространенная категория инструмента. Оснастка для фрезерного станка по металлу этой разновидности представлена режущими элементами цилиндрического, фасонного и концевого типа. Кроме этого оборудование позволяет выполнять операции сверления.

Назначение вертикально-фрезерных станков с ЧПУ:

• формирование пазов;
• обработки рамочных деталей;
• изготовление зубчатых колес;
• обработка углов, а также горизонтальных и вертикальных металлических поверхностей.

Оборудование вертикального типа благодаря своему строению обладает очень жесткой конструкцией. За счет этого появляется возможность выполнять обработку металлических деталей на высоком уровне качества. Коробка скоростей установлена на головке шпинделя.

Существует две категории вертикальных фрезерных станков по металлу:

1. Консольно-фрезерные.
2. Бесконсольные.

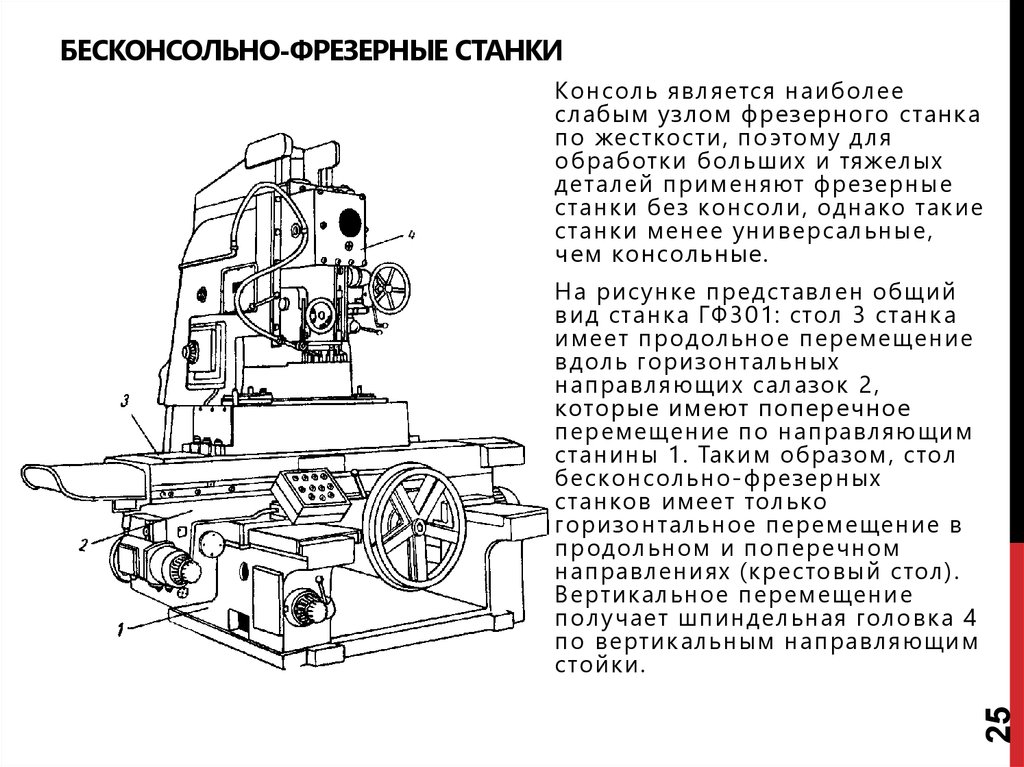

Бесконсольные станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных и наклонных поверхностей

Станок, в конструкции которого присутствует консоль, отличается лишь тем, что его гильза и шпиндель могут перемещаться по отношению к оси оборудования. Для изготовления деталей сложной формы используются 5-осевые фрезерные станки с ЧПУ. Такие конструкции обеспечивают очень высокое качество обработки и экономию. Они могут иметь встроенную память и возможность подключения к сети Интернет, а также множество других дополнительных опций. Некоторые варианты имеют съемные столы.

Консольно-фрезерные станки малых размеров с шириной стола 125*160 мм

Эти станки предназначены для обработки заготовок небольших размеров, главным образом из цветных металлов и сплавов, пластмасс и для чистого фрезерования заготовок из стали и чугуна. Автоматизированные станки позволяют вести обработку по заданному циклу.

Особенности горизонтальных фрезерных станков

Горизонтальные конструкции отличаются тем, что в них шпиндель имеет горизонтальный характер размещения. Инструмент этой категории используется для обработки металлических деталей небольшого размера.

В качестве оснастки для горизонтальных конструкций используются следующие виды фрез по металлу:

• фасонные;
• угловые;
• концевые;

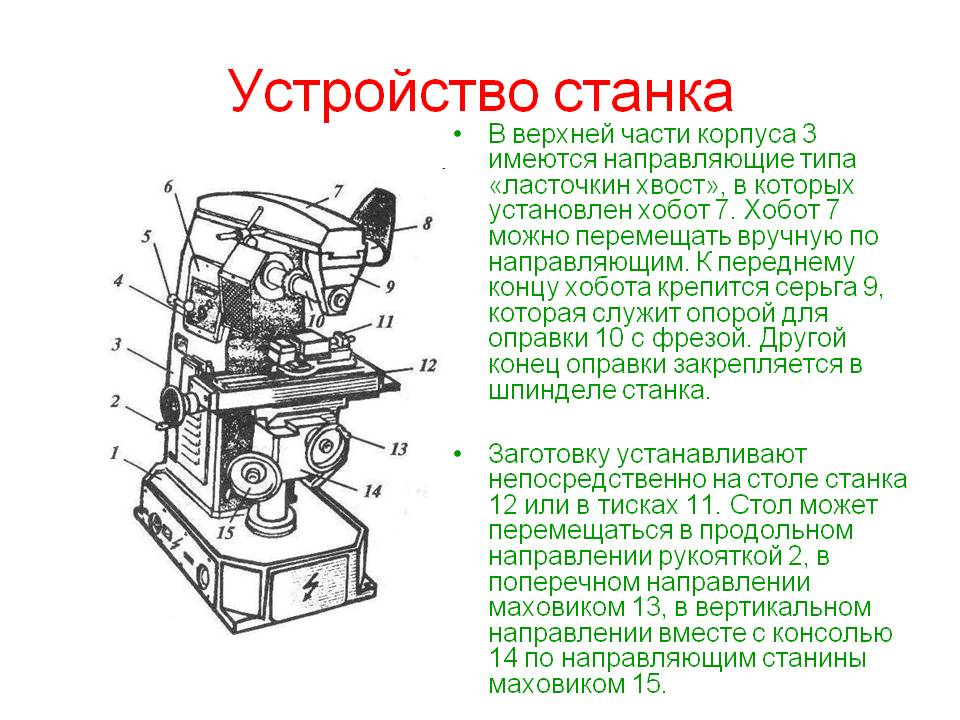

Горизонтальный фрезерный станок представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробка передач и стол

• торцевые;
• цилиндрические.

Стандартная комплектация горизонтально-фрезерного станка с ЧПУ не позволяет выполнять обработку заготовок по винтовой поверхности. Для выполнения подобной операции потребуется дополнительное оснащение.

Благодаря своему строению горизонтальный инструмент позволяет устанавливать столешницу в разных положениях. Стол может располагаться перпендикулярно или параллельно по отношению к оси шпинделя. Все узловые и рабочие элементы конструкции монтируются на станине. Коробка скоростей, предназначенная для настройки вращательной скорости шпинделя, располагается внутри этого участка.

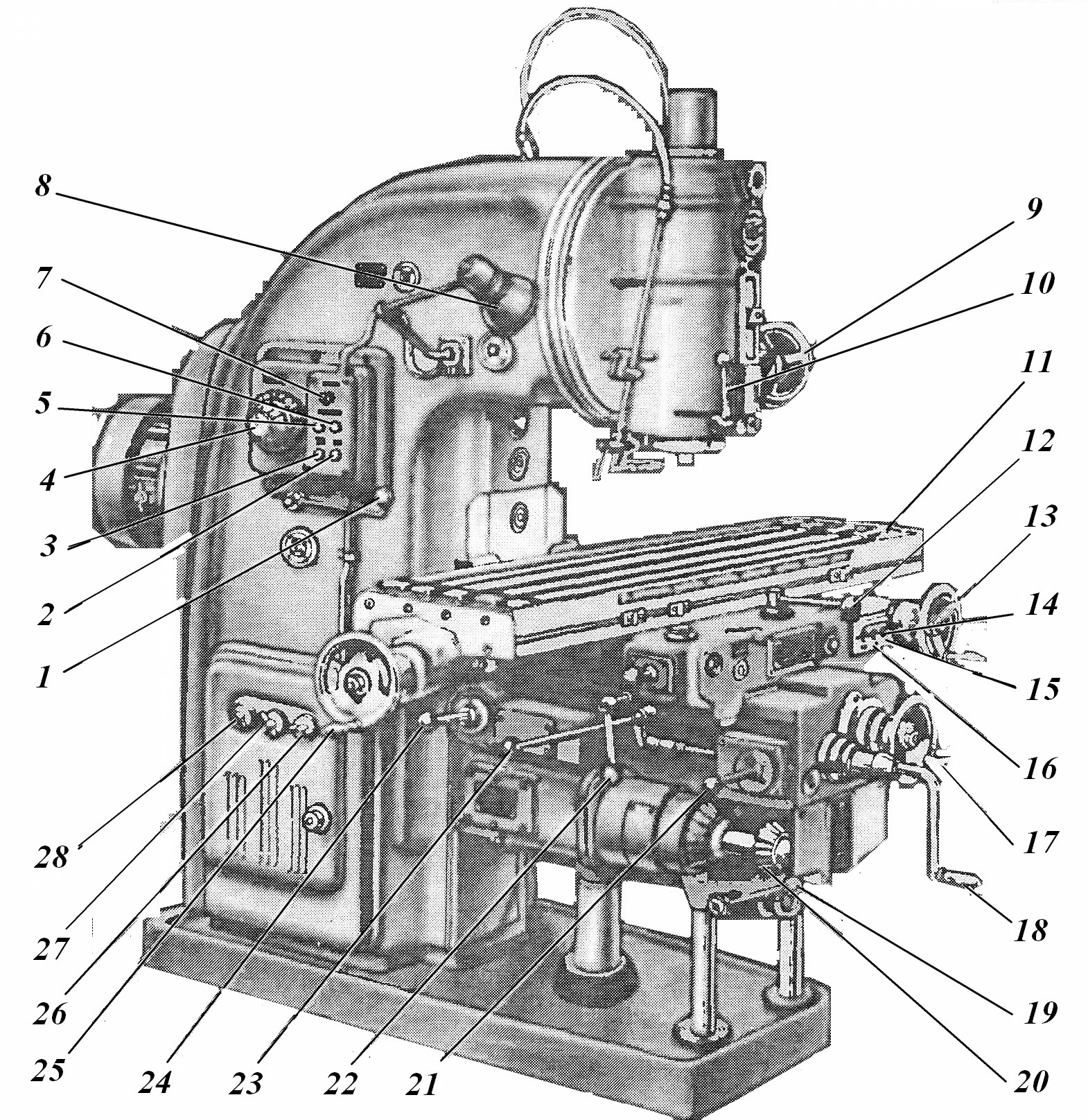

6М12П станок консольно-фрезерный вертикальный с поворотной головкой. Видеоролик.

Список литературы:

Аврутин С.В. Основы фрезерного дела, 1962

Аврутин С.В. Фрезерное дело, 1963

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Барбашов Ф.А. Фрезерное дело 1973

Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986

Блюмберг В.А. Справочник фрезеровщика, 1984

Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980

Копылов Р.Б. Работа на фрезерных станках, 1971

Косовский В.Л. Справочник молодого фрезеровщика, 1992

Кувшинский В.В. Фрезерование,1977

Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977

Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987

Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969

Плотицын В.Г. Наладка фрезерных станков,1975

Рябов С.А. Современные фрезерные станки и их оснастка, 2006

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки

• Фрезерные станки. Общие сведения, классификация, основные характеристики и обозначение
• Сравнительные характеристики консольно-фрезерных станков серий 6Н, 6М, 6Р, 6Т
• Коробка подач консольно-фрезерных станков серии 6М: 6М12П, 6М13П, 6М82, 6М83, 6М82Ш, 6М83Ш
• Коробка подач консольно-фрезерных станков серии 6Р: 6Р12, 6Р13, 6Р82, 6Р83, 6Р82Ш, 6Р83Ш Коробка подач консольно-фрезерных станков серии 6Т: 6T12, 6T13, 6T82, 6T83, 6Т82Ш, 6Т83Ш

Технология ремонта фрезерных станков
Испытания и проверка металлорежущих станков на точность
Регулировка фрезерных станков
Автоматические циклы фрезерных станков
Купить фрезерный станок. Действующие производители фрезерных станков

Электрооборудование фрезерных станков Горьковского станкозавода, ГЗФС

Электрооборудование фрезерных станков 6T12, 6T13, 6T82, 6Т82Г, 6Т82Ш, 6T83, 6Т83Г, 6Т83Ш

Электрооборудование фрезерных станков 6P12, 6P13, 6Р82, 6Р82Г, 6Р82Ш, 6Р83, 6Р83Г, 6Р83Ш, 6Р12Б, 6Р13Б

Электрооборудование фрезерных станков 6М12П, 6М12ПБ, 6М13П, 6М13ПБ, 6М82, 6М82Ш, 6М82ГБ, 6М83, 6М83Ш

Электрооборудование фрезерных станков 6Т10, 6Т80, 6Т80Г, 6Т80Ш

Электрооборудование фрезерных станков 6Р10, 6Р80, 6Р80Г, 6Р80Ш

Электрооборудование фрезерных станков 6Н10, 6Н80, 6Н80Г, 6Н80Ш

Стол

Основной рабочий элемент фрезерного станка, который перемещается на салазках. На поверхности стола располагаются зажимные и другие фиксирующие приспособления для прочного крепления заготовок. Для этого деталь имеет продольные пазы. Совместная работа стола, консоли и салазок обеспечивает подачу заготовки к фрезе. Возможно движение в продольном, вертикальном и поперечном направлении. Типовое оборудование обычно имеет ручную и механическую подачу. Использование того или иного метода зависит от поставленных задач:

• для холостых пробегов и установочных перемещений стола используется ручной, механический способ
• для рабочей подачи применяют чаще всего механизированную подачу.

Дополнительно предусмотрена возможность ускоренного перемещения стола, так называемый быстрый ход во всех трех направлениях. Движение осуществляется с постоянной скоростью (большая часть станков оснащена дополнительной муфтой или двигателем быстрых ходов), в то время как рабочие подачи имеют многоступенчатую коробку переключения. Оператор самостоятельно выбирает режим в зависимости от материала заготовки и фрезы, а также от типа обработки.

Металлорежущие станки

8.4. Фрезерные станки с ЧПУ

Фрезерные станки с ЧПУ предназначены для обработки плоских и пространственных поверхностей заготовок сложной формы. Конструкции фрезерных станков с ЧПУ аналогичны конструкциям традиционных фрезерных станков, отличие от последних заключается в автоматизации перемещений по УП при формообразовании.

В основе классификации фрезерных станков с ЧПУ лежат следующие признаки:

• расположение шпинделя (горизонтальное и вертикальное);
• число координатных перемещений стола или фрезерной бабки;
• число используемых инструментов (одноинструментные и многоинструментные);
• способ установки инструментов в шпиндель станка (вручную или автоматически).

По компоновке фрезерные станки с ЧПУ делят на четыре группы:

• вертикально-фрезерные с крестовым столом;
• консольно-фрезерные;
• продольно-фрезерные;
• широкоуниверсальные инструментальные.

В вертикально-фрезерных станках с крестовым столом (рис. 8.4, а) стол перемещается в продольном (ось X) и поперечном (ось Y) горизонтальном направлениях, а фрезерная бабка — в вертикальном направлении (ось Z).

Рис. 8.4. Компоновки фрезерных станков с ЧПУ с обозначением осей координат X, Y, Z и W:
а — вертикально-фрезерный станок с крестовым столом; б — консольно-фрезерный станок; в — продольно-фрезерный станок; г — продольно-фрезерный станок с неподвижной поперечиной; д — широкоуниверсальный инструментальный фрезерный станок

В консольно-фрезерных станках (рис. 8.4, б) стол перемещается по трем координатным осям (X, Y и Z), а бабка неподвижна.

В продольно-фрезерных станках с подвижной поперечиной (рис. 8.4, в) стол перемещается по оси X, шпиндельная бабка — по оси Y, а поперечина — по оси Z. В продольно-фрезерных станках с неподвижной поперечиной (рис. 8.4, г) стол перемещается по оси X, а шпиндельная бабка — по осям Y и Z

В широкоуниверсальных инструментальных фрезерных станках (рис. 8.4, д) стол перемещается по осям X и Y, а шпиндельная бабка — по оси Z

Фрезерные станки в основном оснащают прямоугольными и контурными УЧПУ.

При прямоугольном управлении (условное обозначение в модели станка — Ф2) стол станка совершает движение в направлении, параллельном одной из координатных осей, что делает невозможной обработку сложных поверхностей. Станки с прямоугольным управлением применяют для фрезерования плоскостей, скосов, уступов, пазов, разновысоких бобышек и других аналогичных поверхностей.

При контурном управлении (условное обозначение в модели станка — ФЗ и Ф4) траектория перемещения стола более сложная. Станки с контурным управлением используют для фрезерования различных кулачков, штампов, пресс-форм и других аналогичных поверхностей. Число управляемых координат, как правило, равно трем, а в некоторых случаях — четырем и пяти. При контурном управлении движение формообразования производится не менее чем по двум координатным осям одновременно.

В отдельных случаях на фрезерных станках при обработке заготовок простой формы в условиях средне- и крупносерийного производства также применяют системы ЧПУ.

Во фрезерных станках с ЧПУ в качестве привода главного движения используют асинхронные электродвигатели (в этих случаях имеется коробка- скоростей) или электродвигатели постоянного тока.

На небольших фрезерных станках с прямоугольным ЧПУ применяют один приводной электродвигатель постоянного тока и коробку передач с автоматически переключаемыми электромагнитными муфтами, а на тяжелых станках с контурным управлением каждое управляемое координатное перемещение осуществляется от автономного электропривода постоянного тока.

Приводы движения подач фрезерных станков с ЧПУ имеют короткие кинематические цепи, передающие движение от двигателя непосредственно исполнительному органу.

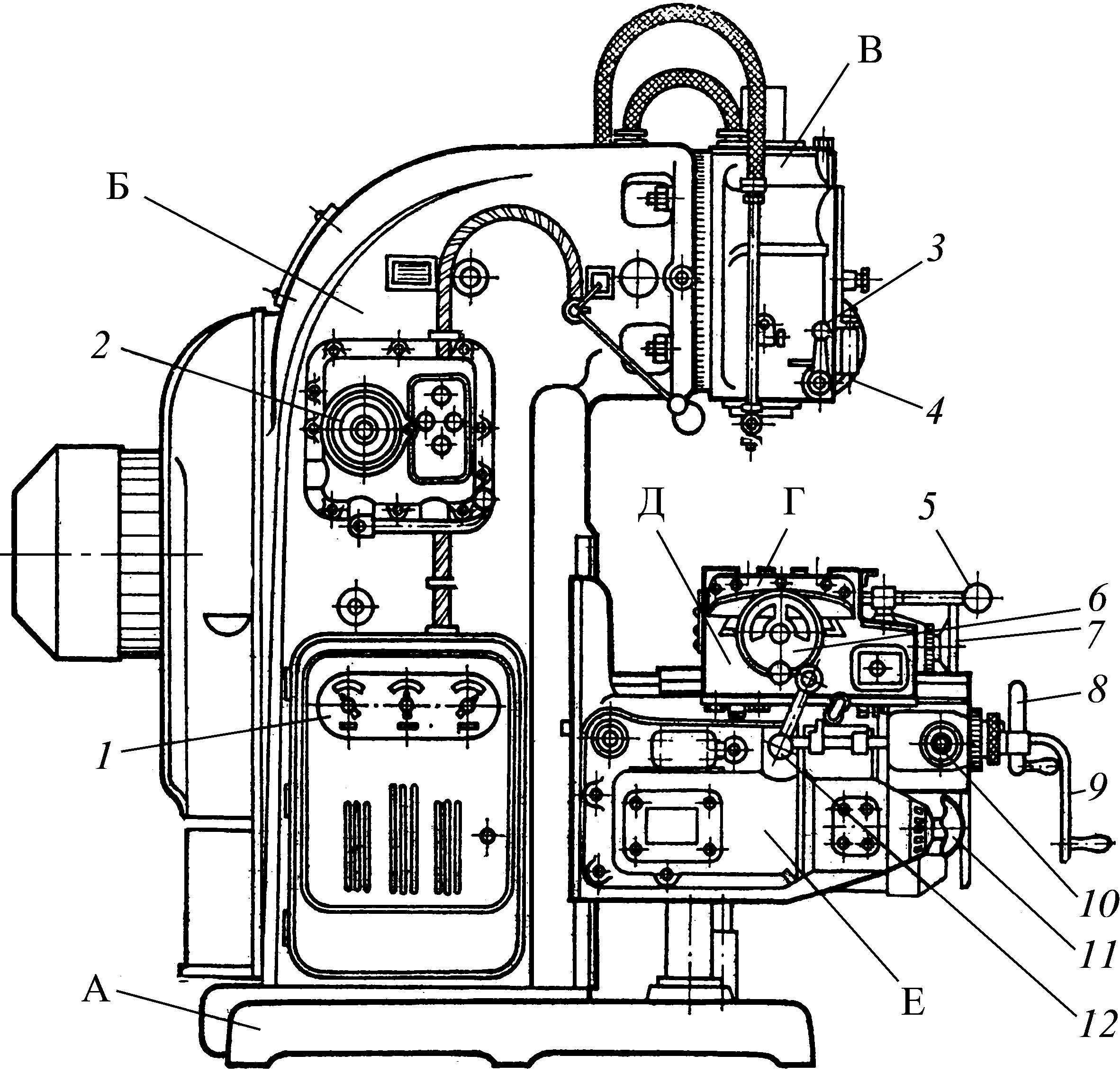

Компоновка вертикально-фрезерного консольного станка с ЧПУ (рис. 8.5) мало отличается от компоновки традиционного станка без ЧПУ. На станине вмонтируют узлы и механизмы станка. Станина спереди имеет направляющие, закрытые кожухом 9, по которым перемещается консоль 1. На горизонтальных направляющих смонтированы салазки 2, по продольным направляющим которых передвигается стол 3. На привалочной плоскости станины закреплена фрезерная бабка 6, по вертикальным направляющим которой перемещается ползун 7 со шпинделем 5. В соответствии с требованиями безопасности труда ползун имеет защитный щиток 4. Сзади станка расположен шкаф 10 с электрооборудованием и УЧПУ.

Рис. 8.5. Фрезерный станок с ЧПУ:
1 — консоль; 2 — салазки; 3 — стол; 4 — защитный щиток; 5 — шпиндель; 6 фрезерная бабка; 7 — ползун; 8 — станина; 9 — кожух; 10 — шкаф

Контрольные вопросы

1. Какие компоновки фрезерных станков с ЧПУ вы знаете?
2. Какими СЧПУ оснащают фрезерные станки?

Вертикально-фрезерные станки в эпохе информационных технологий

Принцип работы рассматриваемых фрезерных станков по металлу обуславливал малую подвижность шпиндельной бабки (это проводилось только в наладочных целях). Фрезерование плоских поверхностей проводится путем изменения положения стола с жестко закрепленной заготовкой относительно первоначальной координаты. Именно подобная особенность обуславливает малую точность обработки.

Всеми процессами, от установки режимов резания, до управления положения стола руководит фрезеровщик. Человеческий фактор определяет высокий процент брака по современным меркам, а также ухудшение производительности.

Затронув показатель производительности, отметим, что при конструировании станков несколько десятков лет назад не учитывалась возможность использования режущего инструмента, изготовленного из сверхтвердого материала, а также многие модели не имеют системы подачи СОЖ (смазывающе-охлаждающей жидкости). Поэтому при использовании подобных станков также нельзя повысить производительность.

Вертикально-фрезерные станки 6Т12, 6М12П, 6Р12, 6Р12Б изготавливались на заводах СССР. Уже на протяжении многих лет эти заводы прекратили свое существование, и рассматриваемые модели другие представители сферы станкостроения не выпускают из-за экономической невыгодности.

О преимуществах устройств с ЧПУ

Главным преимуществом специального токарно-давильного станка с ЧПУ РТ305М, является высокий показатель степени автоматизации производства, так как вмешательство оператора устройства в его технологический процесс сведено минимально. Главной задачей обслуживающего персонала при числовом управлении установкой, является токарная обработка изделий, практически выполняя только лишь подготовительные и заключительные производственные операции, например:

• установка и закрепление детали;
• снятие уже обработанного изделия;
• техническая наладка инструментов.

К преимуществам использования токарных приспособлений с числовым управлением также относят:

• производственная гибкость, при которой для обрабатывания разных изделий достаточно только заменить или скорректировать управляющую программу;
• бесконечное число повторяющих циклов при достаточно высоком уровне параметра обработки деталей;
• возможность такой обработки изделий, которая порой недоступна на обычных простых токарных устройствах;
• долгий срок эксплуатации токарных станков с ЧПУ, технические характеристики, которых на порядок выше, по сравнению с обычными станками, особенно при использовании автоматической подачи СОЖ (смазочно-охлаждающих жидкостей) в области резки.

Наладка фрезерного станка с ЧПУ

Это собой целая систему действий, обязательных к выполнению и подразумевающих ручное включение механизмов и ПО, проверку их взаимодействия, использование кнопок, переключателей и тумблеров пульта управления. Проводится в 8 шагов – рассмотрим их по порядку.

Комплектование (получение) инструментов и другой технологической оснастки

Осуществляется согласно распечатке программы (карте ЕСТД ГОСТ 3 1404 74, если руководствоваться не зарубежными стандартами). Так, все задействованные режущие головки должны быть до начала проведения технологических операций оснащены вспомогательными приспособлениями (если последние вообще предусмотрены). Тогда они будут полностью готовы к монтажу в конусное шпиндельное отверстие, что позволит определить, нужна ли коррекция, еще перед стартом работы – экономия времени налицо.

Сравнение радиусов (диаметров) и длин инструментов с их расчетными значениями

Этап настройки фрезерного станка с ЧПУ, от правильности выполнения которого зависит точность размеров конечной заготовки. Необходимо измерить 2 параметра:

• Радиус фрезы (с учетом радиального биения) – прибором БВ-2013. Следует установить его хвостовик в шпиндель, зафиксировать и приступить к медленному перемещению горизонтальной каретки. Как только она коснется инструмента в крайней (наибольшей) точке, вы нашли искомую величину.
• Длина вылета – маховиком постепенно и не торопясь передвигаете другую каретку, вертикальную. Когда торец режущей кромки начнет контактировать со штифтом, получите нужную характеристику.

Дальше останется только сравнить и, если реальные цифры не совпадут со стандартными, перейти к следующему шагу (если же они будут равными, просто пропустить его).

Каждое расхождение следует зафиксировать в документации, после чего исправить, подобрав точно подходящие параметры. Для убыстрения можно использовать оптические, а не механические приборы для сравнения – они более чувствительные.

Зарядка считывающего устройства

Нужно разместить его под технологическим пультом, а после реализовать один из двух способов:

• Бобины – длинная перфолента будет идти с первой на вторую, а затем, по окончании программы, перематываться в исходное положение специальным механизмом.
• Бесконечная лента – она склеивается концами, закладывается между ведущими барабанами, поступает в направляющий лоток, а потом – на головку считывания, и в результате прокручивается столько раз, сколько необходимо.

Установка инструментов

Если их несколько и смена проводится вручную, фиксируете в шпинделе первый до старта технологической операции, а каждый последующий монтируете во время специально предназначенных для этого пауз

Если работает автоматика, достаточно обращать внимание на табло и заменять головки сразу при высвечивании соответствующей цифры

Ввод коррекции

В случае обнаружения отклонений реальных размеров от расчетных проводится повторное программирование фрезерного станка с ЧПУ. Перфолента переписывается с поправками – другим количеством импульсов, – обеспечивающими изменения по:

• геометрии – длина вылета, диаметр, радиус;
• режиму эксплуатации – частота вращения вала, скорость подачи.

Корректировки вносятся до старта технологической операции, в исходной точке отсчета, на пульте вручную, с записью соответствующего кода, в котором указываются все подготовительные функции.

Производители станков

Одним из известных производителей токарных станков является акционерное общество TRENS (Словакия). Особенность этой компании — изготовление оборудования качественной обработки и высокой точности. По требованию заказчика производитель может внести изменения в конструкцию станка. Оборудование доступно в обслуживании и эксплуатации.

Лидером европейских производителей металлорежущих станков, в том числе вертикально-фрезерных, является завод TAJMAC — ZPS (Чехия). Завод имеет своё литейное производство, что даёт предприятию независимость от внешних факторов. Качество обработки и высокая технологическая характеристика изготавливаемого оборудования позволяет использовать производимую заводом продукцию не только в машиностроении, но и в ракетостроении, энергетики, авиационных предприятиях.

Липецкое станкостроительное предприятие выпускает фрезерные станки российского производства. Достоинство этого сравнительно молодого предприятия в том, что они самостоятельно изготавливают узлы оборудования, а это значительно снижает стоимость, не уменьшая качества.

Какой токарный станок с ЧПУ купить

При выборе оборудования этого типа в первую очередь следует определиться с кругом тех задач, которые оно в последующем будет выполнять

Так, покупая станок по дереву, обычно обращают внимание на такие его характеристики, как мощность и максимально допустимый диаметр заготовки над станиной. Также стоит определиться с уровнем шумности модели

Если станок будет использоваться в мастерской или, к примеру, гараже, этот параметр особой роли не играет. А вот если токарный станок по дереву с ЧПУ предполагается установить, допустим, в подвале жилого дома, лучше выбирать модель менее шумную.

Конструктивные особенности числового оборудования

Конструкция любого ЧПУ станка обязана обеспечивать возможность совмещения разного вида обрабатывания деталей:

• фрезеровку – точение;
• шлифовку – фрезеровку;
• загрузку заготовок – выгрузку изделий;
• смену инструментов, различных приспособлений под автоматическим программным управлением.

Подобный станок с технологическими достаточно широкими возможностями обуславливает высокую надежность, точную обработку деталей при достаточном быстродействии приводов в любом станке. Чтобы существенно повысить качество, точность обрабатывания деталей необходимо:

• устранить зазоры механизмов;
• использовать в станках специальные датчики, обеспечивающие обратную связь;
• снизить потери на трение;
• понизить тепловую деформацию обеспечивая равномерность температурного режима.

Важно. Иногда все эти детали подобных станков изготавливают из синтетического бетона или полимерного гранита, что существенно способствует повышению их жесткости, улучшению вибрационной устойчивости
