Ленточные пилорамы по дереву

Пильные шкивы: требования

К этим деталям выставляются жесткие требования: они должны быть выполнены из стали, так как чугунные или алюминиевые шкивы менее прочные и не справляются с нагрузками. В конструкции пилорамы должна присутствовать возможность регулировки шкивов по отношению друг к другу.

Оптимальный диаметр пильных шкивов − 600 мм: меньший диаметр уменьшает ресурс устройства, а больший увеличивает габариты пилорамы. Не рекомендуется использовать обрезиненные шкивы, так как они имеют ряд минусов:

− опилки налипают на поверхность шкива,

− отсутствует возможность использовать скребки, так как он стирает опилки вместе с резиновым слоем;

− нельзя использовать смазочно-охлаждающие жидкости, которые содержат солярку или керосин: они разъедают покрытие из резины;

− резиновое покрытие регулярно требует замены (желательно устанавливать новое раз в несколько месяцев).

Горизонтальная пилорама Wood-Mizer LT-20B и ее описание

Пилорама LT-20B совмещает в себе основной функционал небольшой пилорамы LT-15 и средней пилорамы LT-20. Станина LT-20B значительно больше, чем у LT-15 и гораздо ниже, чем у классической LT-20, что упрощает ручную загрузку бревна.

Новая станина сделана по запатентованной конструкции Wood-Mizer, она состоит из двухметровых секций которые позволяют регулировать длину распила. Вместо компенсатора конусности как на LT-15, на LT-20B установлены винтовые домкраты, с помощью которых удобнее управляться со сбежистыми бревнами. Станина обладает регулируемыми опорами, которые способствуют легкой и точной сборке. Загрузочная рампа и ручная лебедка упрощают погрузку бревна и заказываются отдельно. Основное преимущество станины пилорамы LT-20B заключается в комбинации мобильности свойственной LT-15 и точности свойственной пилорамам серий LT-20 и LT-40. Станина пилорамы LT-20B легко и точно настраивается, а погрузка бревна значительно упрощена.

Базовая версия этой пилорамы оснащена пильной кареткой пилорам серии LT20 с 11 кВт двигателем и электромеханическим подъемомопусканием, электронной линейкой и дебаркером. Автоматизация операций с пильной кареткой положительно влияет на производительность.

Цена на пилораму LT20B ниже чем цена на LT20 без гидравлики.

Тем не менее функции LT20B дают вам преимущества чтобы сделать пиление более гибким. Обычно оператор ведет пильную каретку вдоль бервна, сделав проход он возвращает её в исходное положение — так чтобы ассистент смог убрать доску, после чего делает следующий проход. В данном случае преимущества сегментированной наращиваемой станины могут оптимизировать работу следующим образом — удлиннив станину вы просто кладете на неё два бревна торец к торцу, оператор же не останавливается после того как было распилено первое бревно, а начинает пилить второе, ассистент в это время снимает доску с первого. Таким образом работа идет более организованно и эффективно, а выход продукции повышается.

Ремонт

Практические рекомендации

Чтобы Ваша пилорама работала исправно, нужно обратить внимание на такие моменты:

• Устойчивость и выносливость конструкции является очень важным аспектом, ведь пилораме придется работать с огромными бревнами;
• Сборку нужно проводить в том помещении, где и будет работать станок;
• В силу того, что ленточка сделана вручную, без применения точных компьютерных программ, ее нужно часто поправлять и настраивать. Как перед, так и в процессе работы;
• При работе простейшая ленточная пилорама будет разбрасывать отходы во все стороны. Как мастер, я рекомендую заранее сделать приспособления для устранения данной проблемы или приготовится к ежедневной уборке;
• От ширины ленточного пропила зависит образование отходов. Чем шире пропил, тем больше стружки;
• Чтобы обеспечить долгую работу двигающейся части станка, нужно установить пластины и прокладки. Их толщина должна превышать толщину швеллера на пол миллиметра;
• Для обеспечения движения можно взять двигатель от бензиновой бензопилы. Полотно от нее можно использовать в качестве ленты;
• Все элементы крепления нужно надежно зафиксировать, так Вы обеспечите безопасную работу ленточки;
• Ежедневно осматривайте станок, следите за заточкой и разводкой зубьев пилы.

Каждая пила имеет свои преимущества и недостатки, многое будет зависеть от работы и выносливости самого мастера. Все размеры и приспособления Вы можете изменять, тем более что на тематических форумах люди бесплатно делятся своими изобретениями и фотографиями.

Видео по теме

С вами был Андрей Ноак. Заходите на мой блог и будьте в курсе всех событий. Подписываться на обновления и приглашайте своих друзей ознакомиться с моими советами. Удачи и до новых встреч!

Отменить ответ

Поставил себе такую электронную линейку в Дзержинске. Порекомендовали на МГГВУД, потом проблем было, лучше б просто в ручную пилил.

Такое бывает если линейка не качественная

И не только ты попал с этими уродами

Имею крайне негативный опыт работы с этой фирмой. Настоятельно не рекомендую никому с ними связываться. В июле 2021 года заключил контракт с МГГВУД-Н, директор Кригина Наталья Ивановна, тел. +375297627645. Заказ в срок не выполнили. Договор был расторгнут. По состоянию на июль 2021 года предоплата в полном объёме не возвращена. Более наплевательского отношения к клиентам со стороны Кригиной не встречал. Дозвониться нереально, трубки не снимают. Сами на связь не выходят и не перезванивают даже если и обещают. Дозвониться можно только с незнакомого им номера, тем не менее это ничего не гарантирует. Разговаривают на повышенных тонах, бросают трубки, истерят. Свои деньги приходится в прямом смысле выбивать силой и нервами. Постоянно ссылается на хроническое отсутствие денег. Судя по негативным отзывам в Интернете я не единственный кто с ними попал. Подводя итог, если располагаете лишними деньгами, нервами и кучей свободного времени на бесконечные звонки и поездки на разборки в Дзержинск, то смело подписывайте договор с МГГВУД и вносите предоплату. В ином же случае лучше выбрать поставщика более надежного и с хорошей репутацией и должным отношением к клиентам, либо купить уже готовое оборудование пусть и дороже. Таким как МГГВУД в целом не место на рынке в принципе.

Да, зрк 5.1 полное дерьмо. В РБ уже все вкурсе.

Прочитал ваши отзывы про электронную линейку ZRK 5.1. пришёл к некому недоразумению написанному Вами на этой странице. У меня дисковая угловая пилорама, собранная полностью собственноручно не жалея средств и времени на это. Собирал агрегат, как говорится по последнему слову техники, практически полностью автоматизированная, оператор находится в стороне от станка, управляя им с помощью выносного пульта. В интернете при сборке нашёл те самые электронные линейки ZRK5.1. какие вы так хаете на всю страну. Меня очень сильно заинтересовал прибор и я не долго думая связался с продавцом в лице его был Руденец Андрей.

После приобретения и установки столкнулся с рядом проблем аналогичными как у Вас. Естественно сразу навёл связь с продавцом. Разговаривали со мной охотно, внятно и доходчиво по истечении всего времени поддерживали со мной связь несмотря на моё местоположение, на Урале Свердловская область, пока я не устранил все ошибки, допущенные мной при сборке станка и монтаже линеек, у меня их 2 штуки одна отвечает за горизонтальную, а другая за вертикальную координату. Ошибки были такие, как проскальзовал ремень на шкиве эл. двигателя, неправильно был отрегулирован датчик хола и неправильно были подобраны провода, идущие от датчика к приборам.

Вот уже 2 года мы работаем на этом станке и не знаем ни каких проблем, связанных с настройками размеров пиломатериала. Нынче летом в июне месяце Андрей прислал мне 2 новые перепрошитые электронные линейки на полном доверии, что я верну старые приборы, после установки проблем у меня никаких не возникло, работаем и посей день без проблем.

может у вас можно купить линейку с градуировкой

Видеть не могу эту электронную линейку и это мггвуд, сколько промучился с ней и с «производителем» пилорамы, жулик редкий. Действительно лучше бы в ручную пилил. Пока не поставили нормальную электронную линейку ничего не работало нормально. Доски не выходили нужного размера и долго выставлялось, хотя может проблема была и в пилораме.

Пришлось заплатить дважды, но теперь опыт будет.

Для обработки бревен на ленточной пилораме необходимо придерживаться принятой технологии. Таким образом можно получить максимальное количество качественных материалов — досок и бруса. Но предварительно следует ознакомиться с основными правилами раскроя.

Бизнес план открытия пилорамы

Рассмотрим экономическое обоснование открытия малого производства необрезной доски с основным оборудованием — ленточной пилорамой. Для примера использованы показатели деревообрабатывающего станка ПТ-03У Крона.

1. Исходные данные:

Организационная форма ведения бизнеса – ИП на УСН (6%);

Количество наемных работников – 2 человека. Оплата сдельная, в зависимости от выработки, по тарифу 250 руб/м3 (пильщик) и 100 руб/м3 (помощник пильщика);

Продолжительность рабочей смены – 8 ч/день;

Количество смен в месяц – 22.

2. Капитальные инвестиции

Планируется приобретение ленточной пилорамы в минимальной комплектации:

• ПТ-03У Крона – 170 000 руб;
• заточное устройство – 23 500 руб;
• ленточные пилы – 10 штук * 720 руб = 7200 руб;
• разводное устройство – 15 000 руб.

Итого 215 700 руб.

Для размещения оборудования планируется взять в аренду участок размером в 30 соток с помещением под склад сырья и готовой продукции. Обустройство подсобного помещения и навеса для пилорамы обойдется в 55 000 руб.

Всего капитальных инвестиций — 270 700 руб.

3. Сырье и материальные затраты

В качестве входного сырья будут использоваться покупные заготовки кругляка. Стоимость сырья – 2100 руб/м3.

Стоимость электроэнергии – 5 руб/кВт.

4. Производительность и прибыль

Производительность за смену – 7 м3 (выход обрезного материала – 60%),Производительность в месяц – 7 м3 * 22 смен – 154 м3.

Продажная стоимость готовой доски – 5 760 руб/м3

Планируемая прибыль в месяц – 154 м3* 5 760 руб/м3 = 887 040 руб.

ФОТ – 154 м3 * 350 руб = 53 900 руб/месяц;

Налоги на ФОТ (37,5%) – 20 212,50 руб/месяц.

6. Планирование ежемесячных расходов и себестоимость 1 м3 продукции

Аренда участка – 30 000 руб/месяц;

Аренда погрузчика – 9 500 руб/месяц;

Стоимость сырья на входе: 258 м3 * 2 100 руб/м3 = 541 800 руб/месяц;

Расход электроэнергии – 8 ч * 12 кВт/ч * 5 руб * 22 раб/смены = 10 560 руб/месяц;

Транспортные расходы – 20 500 руб;

Налог на прибыль (УСН) – 887 040 руб * 6% = 53 222,40 руб/месяц;

Расходы на зарплату – 53 900 руб + 20 212,50 руб = 74 112,50 руб/месяц.

Непредвиденные затраты — 30 000 руб/месяц

Итого: 769 649,90 руб/месяц

Себестоимость 1 м3 необрезной доски: 769 649,90 руб : 154 м3/месяц = 4998,02 руб.

7. Прибыль и окупаемость

Чистая прибыль: 887 040 руб – 769 649,90 руб = 117 390,10 руб/месяц.

Окупаемость капитальных инвестиций – 2,3 месяца (270 700 руб : 117 390,10 руб)

Полезные материалы по теме:

• Оптимальный набор оборудования для пилорамы в соотношении
• Классификация пиломатериалов, изготовляемых на пилораме
• Профессиональная оценка качества древесины методом индивидуальной таксации
• Прогноз спроса на пиломатериалы по секторам потребления
• Как избежать деформации досок: обзор оборудования для сушки древесины

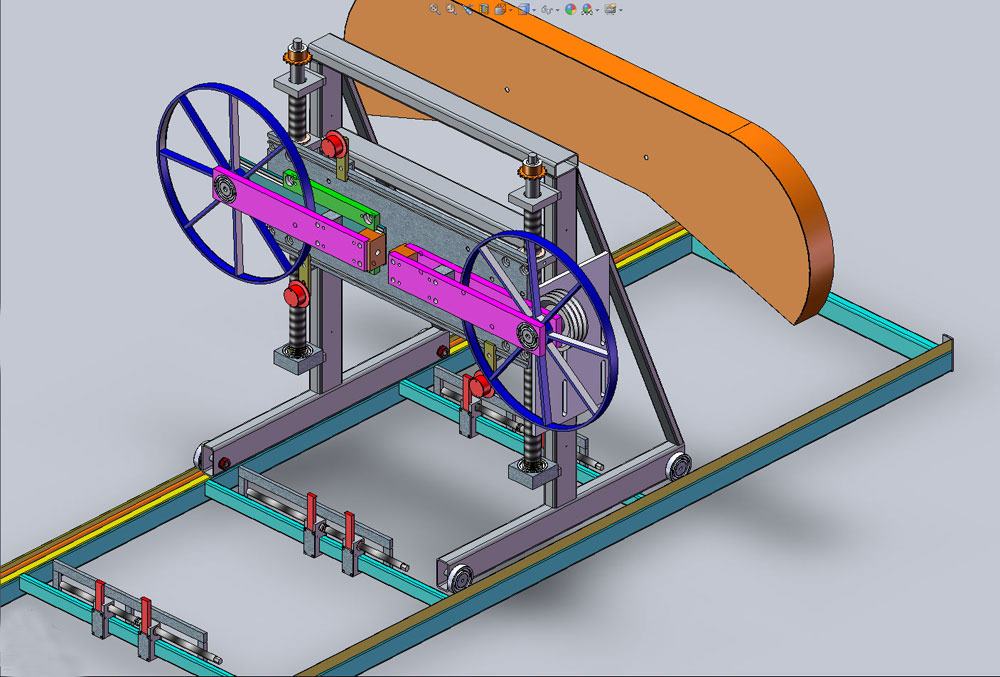

Конструкция ленточных моделей «Тайга»

Основанием для пилорамы может служить бетонная площадка либо деревянные толстые брусья, уложенные на ровный участок плотного грунта. На брусья либо подготовленную площадку укладываются рельсы, которые жестко раскреплены между собой. На них же расположена система крепления обрабатываемых бревен.

Рельсы можно удлинить дополнительной секцией, благодаря чему появляется возможность производить распил бревен, длинна которых может превышать 8 метров.

Рама лесопилки может иметь механический или электрический привод вертикального движения и передвигаться по рельсам с помощью опорных роликов в ручном режиме. Снятие спила производится ручным способом одним или двумя подсобными рабочими.

Перемещение распилочного механизма по вертикальной плоскости производится при помощи двухрядной цепной передачи одновременно с приводным редуктором опускания/подъема, и контролируется метрической шкалой, расположенной на раме. Благодаря этому производится точная настройка распилочного механизма по высоте и его жесткая фиксация на раме пилорамы.

На пилораме серии Т-1 перемещение распилочного механизма осуществляется вручную с помощью вращения редуктора специальной рукояткой. А на остальных станках перемещение по вертикали распилочного механизма производится автоматическим переключателем, но если появляется необходимость осуществить регулировку пилы по высоте, то она производится с помощью ручного доводчика.

Распилочный механизм оборудован двумя сбалансированными роликами (ведущим и ведомым) на которых закрепляется режущая пила. Ведущий ролик приводится в действие с помощью ременной передачи от шкива электрического двигателя. Ведомый ролик крепиться к системе натяжения и вращается от движения ленточного полотна.

Читать также: С увеличением содержания глины в формовочной смеси

Скорость движения ленточной пилы может увеличиться с увеличением диаметра шкива, который может быть максимальной величины 520-600 мм. При этом улучшается качество обрезаемой поверхности бревна и увеличивается срок эксплуатации режущего полотна.

После установки ленточной пилы ее натяжение производится специальным ключом с динамометром. Контроль натяжения производится по шкале, расположенной на датчике динамометра, установленного на натяжном ключе.

Постоянное натяжение и предотвращение колебания полотна пилы осуществляется успокоительными роликами распилочного механизма. Чтобы режущее полотно пилы не зажималось в пропиле бревна, которое может вызвать скопившаяся на ленте древесная смола, распилочный станок оборудован специальной системой смазки. Система имеет регулятор расхода смазки, которая одновременно осуществляет и охлаждение режущего полотна.

Все движущиеся и крутящиеся детали пилорамы ограждены защитным кожухом из металла, а управление станком производится через кнопочную панель пилорамы, которая установлена на распилочной раме.

Организационно-правовые аспекты бизнеса

Первое, что вам потребуется сделать при открытии собственной пилорамы – это оформить все необходимые бумаги. Прежде всего, вам надо пройти регистрацию компании в государственных органах. Для этого у вас будет два варианта.

• Индивидуальный предприниматель. Используя данную форму собственности, вы сможете продавать продукцию только физическим лицам.
• ООО. Используя представленную форму собственности, вы сможете сотрудничать как с физическими, так и с юридическими лицами. Преимущества этой формы собственности в том, что он может сотрудничать даже с иностранными контрагентами.

При регистрации требуется указать соответствующий код согласно классификатору ОКВЭД. Это 20.1. Распил и строгание древесины.

Перед тем как начать работать, вам потребуется получить разрешение на вырубку леса в подобранном месте и арендовать участок. Разрешение потребуется только в том случае, если вы собираетесь добывать сырье самостоятельно. Если вы хотите организовать закупку сырья у поставщиков, разрешение не потребуется. После того как вы прошли регистрацию в государственных инстанциях, потребуется встать на учёт в различных фондах, в частности в Пенсионном фонде. Дополнительно вам могут потребоваться следующие виды документов:

• договор аренды участка либо свидетельство собственности участка. Если используется договор аренды, он должен быть подкреплен разрешением на вырубку леса от собственника;
• согласование действий с местным лесничеством;
• акт обследования насаждений;
• подробный план использования участка;
• если вы собираетесь закупать сырье, сразу заключить долгосрочный договор на поставку, где будут прописаны все условия.

При открытии ООО потребуется открыть расчетный счет в надежном банке. Помните о том, что постоянная и бесперебойная поставка сырья – это ваша гарантия того, что организация не будет простаивать, а ваша прибыль будет такой же стабильной и регулярный.

Карта распиловки

Карта распиловки представляет собой расчет оптимального количества готового пиломатериала из одного бревна. Ее можно рассчитать самостоятельно для каждого конкретно диаметра бревна, а можно воспользоваться компьютерной программой, значительно облегчающей расчет, и цена которой вполне доступна.

Выход материала после распила дерева

Либо источником может стать обычный справочник по лесопильному делу. В итоге получается таблица, которую берут за основу. Лесопильное приспособление всегда должно быть ориентировано на ее данные, для получения большего количества пиломатериалов любой породы дерева.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

• Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
• Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

1. Первоначально нужно изготовить решетчатое основание из стальных брусков
2. Размер основания равен длине шины инструмента
3. Это основание является направляющим при пилении бревен
4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

https://youtube.com/watch?v=7YH78aJykL0

Что понадобится для создания ленточки

Расчет всех материалов проводится только после того, как сделаны все чертежи и замеры. На конструкцию нужно собрать:

1. Новые или старые, но в хорошем состоянии, шкивы;
2. Рельсы. Их можно сделать самостоятельно. Только вот расположить их надо ребром вверх, так колесики будут служить дольше;
3. Профильные трубы (для шпал);
4. Швеллер.

Чтобы работать с вышеперечисленными материалами, нам понадобятся специальные инструменты:

• Сварка;
• Фрезерный станок;
• Электрическая дрель (можно использовать любую, но эта самая удобная);
• Болгарка;
• Пассатижи;
• Молоток;
• Отвертки и набор гаечных ключей;
• Болты и гайки;
• Струбцина;
• Приспособления для замера: линейки, рулетки, угольники и т.п.;
• Ножовка.

Требования к бензопиле

По каким бы чертежам ни была собрана пилорама, она не обеспечит требуемой от неё производительности, если неправильно подобрать главный элемент — саму бензопилу. Стоит заметить сразу, что продольна распиловка древесины даёт длительную и большую нагрузку на двигатель, трансмиссию и пильную гарнитуру. Поэтому чем более качественная и дорогая бензопила работает в связке с рамой, тем быстрее, качественнее и безопаснее будет работа. Поэтому для работы лучше использовать продукцию полупрофессионального и профессионального сегмента таких марок, как Stihl, Husqvarna, Echo, Makita, Oleo-Mac, Komatsu. Во-первых, в ассортименте данных фирм можно найти инструмент для профессионального использования. А во-вторых высокое качество и надёжность узлов и комплектующих позволит справиться с возложенной на пилу задачей без поломок и остановок в работе.

Собственно, никто не запрещает использовать для пилорамы недорогую китайскую бензопилу, вроде того же Калибра или Хутера. Однако идя на этот шаг, владелец должен отдавать отчёт в том, что для инструмента работа по роспуску на доски пары стволов за день может стать последней. Даже при успешной работе по заготовке дров и даже валке деревьев, нет гарантии, что при продольном резе двигатель не перегреется и не заклинит. Распуская бревно, длину заготовки проходят за один раз. После такой нагрузки при использовании бытового варианта нужно будет подождать минут 10 — 15, чтобы дать двигателю остыть.

Вне зависимости от производителя, следует учесть следующие параметры:

1. Достаточная мощность, не меньше 3,5 л. с. это позволит мотору не захлёбываться при «увязании» пильного плотна в древесине. Ещё лучше, когда этот показатель составляет 4 — 4,5 л.с. Ну а счастливые обладатели профессиональных вальных бензопил по 5 — 6 кВТ вообще будут с лёгкостью орудовать собранным станком.
2. Длина шина не менее 45 см. Меньший вылет пильной гарнитуры явно недостаточен для продольных распиловочных работ. Учитывая, что допилить рез, как при поперечном раскрое, нельзя, длина шины ограничивает максимально возможный диаметр бревна или бруса.
3. Цепь должна быть прочной и качественной, чтобы не растягиваться после одного-двух проходов. Поскольку для замены цепи придётся снимать бензопилу с креплений, с дешёвыми вариантами без имени, которые склёпывают из безымянной бухты прямо на ваших глазах, лучше дела не иметь вообще. Штиль, Орегон, Хускварна, в крайнем случае Чемпион — вот ассортимент продукции, которую можно использовать относительно долгий срок без замены.

Отдельно стоит отметить такие параметры полотна, как чизельная форма зубьев, увеличивающая скорость реза, а также угол заточки. Для продольного роспуска режущая грань должна быть приведена к 10 градусам. Такие цепи продаются отдельно, но можно переточить и старую цепь, особенно при наличии заточного станка.

Правила работы

Работа на пилораме включает в себя ряд ответственных операций, которые при кажущейся простоте существенно влияют на качество получаемой продукции. В число таких технологических операций входит загрузка ствола дерева на раму, его фиксация, установка необходимой толщины реза доски, усилия связанные с перемещением рамки вдоль ствола. Большую роль в правильной организации работы играет опыт и знания работников. Слаженность действий, грамотное распределение обязанностей и знание технологии распила древесины позволяют обеспечить высокую производительность труда персонала пилорамы. Так для оборудования среднего сегмента производительность профессиональной бригады за 8 часов работы по необрезной доске 50 мм может составлять 6-7 куб. метров.

Для получения минимального количества отходов и максимального количество пригодных к дальнейшему использованию материалов необходимо как минимум знать таблицы раскроя бревен и технологию проведения работ. Грамотный расчет раскроя пиломатериала позволяет снизить количество отходов на 3-7 %, и при этом получить экономию энергоресурсов в объеме 3-5 % от общих затрат.

Успех работы во многом зависит и от того, насколько правильно настроен станок под конкретный вид и сорт древесины. При распиле дерева лиственных пород необходимо учитывать плотность древесины, ее влажность и качество. Для березы, ольхи, осины распил может выполняться универсальной пилой, а вот для дуба, граба и бука необходимо применять пилу с волнообразным типом развода. Хвойные породы, кроме лиственницы распускаются при помощи пилы с широким разводом, и работать рекомендуется с более жидким смазывающим составом.

Еще один важный аспект при работе на ленточных пилорамах это обязательное соблюдение правил техники безопасности. Это касается, прежде всего, работы с опущенным защитным кожухом. Второй момент заключается в использовании только остро заточенного инструмента, пила с тупыми зубьями в лучшем случае «даст волну» и испортит доски, а в худшем, при разрыве может серьезно травмировать работника.

Вместе с тем, на сегодняшний день ленточная пилорама является одним из самых эффективных видов оборудования для быстрого и качественного роспуска древесины. Легкость в управлении, многофункциональность в выполнении задач и небольшое количество получаемых отходов делают ее незаменимой как для больших предприятий, так и для частных фирм, занимающихся обработкой древесины.
