Самодельные трубогибы: инструмент для круглой и профильной трубы

Устройство и принцип работы ручного трубогиба

Ручной трубогиб по конструкции и принципу работы достаточно прост, поэтому домашний умелец вполне может справиться с его изготовлением самостоятельно. Главными элементами в любом устройстве для гибки труб считается нажимная пластина. На нее с определенным усилием надавливает специальный механизм, и она передает усилие на обрабатываемую трубу.

Для выполнения гибки, гофру устанавливают между нажимной пластиной и несколькими валами, которые выполняют функцию стабилизаторов. Также с помощью валов можно корректировать радиус изгиба, поскольку их положение регулируется.

Так, для изгиба трубы по малому радиусу, валы располагают достаточно близко друг к другу, а если необходимо увеличить радиус, то их переносят подальше друг от друга.

Главными элементами в трубогибах являются валы в форме полумесяца

Для изгиба круглой трубы на трубогибы устанавливаются валы в форме полумесяца.

Ручное устройство

Самодельный ручной трубогиб, с помощью которого осуществляется гибка круглых труб, представляет собой два проточенных шкива, один из которых фиксируется неподвижно, а второй вращается вокруг первого на расстоянии диаметра обрабатываемой трубы. Принцип его работы прост: между двумя шкивами закладывают трубу и путем вращения подвижного шкива изгибают круглую трубу до нужного угла.

Ручной трубогиб в руках умелого хозяина может понадобиться в любой момент, потому подходить к его изготовлению стоит основательно, так, чтобы им можно было изгибать трубы различного диаметра.

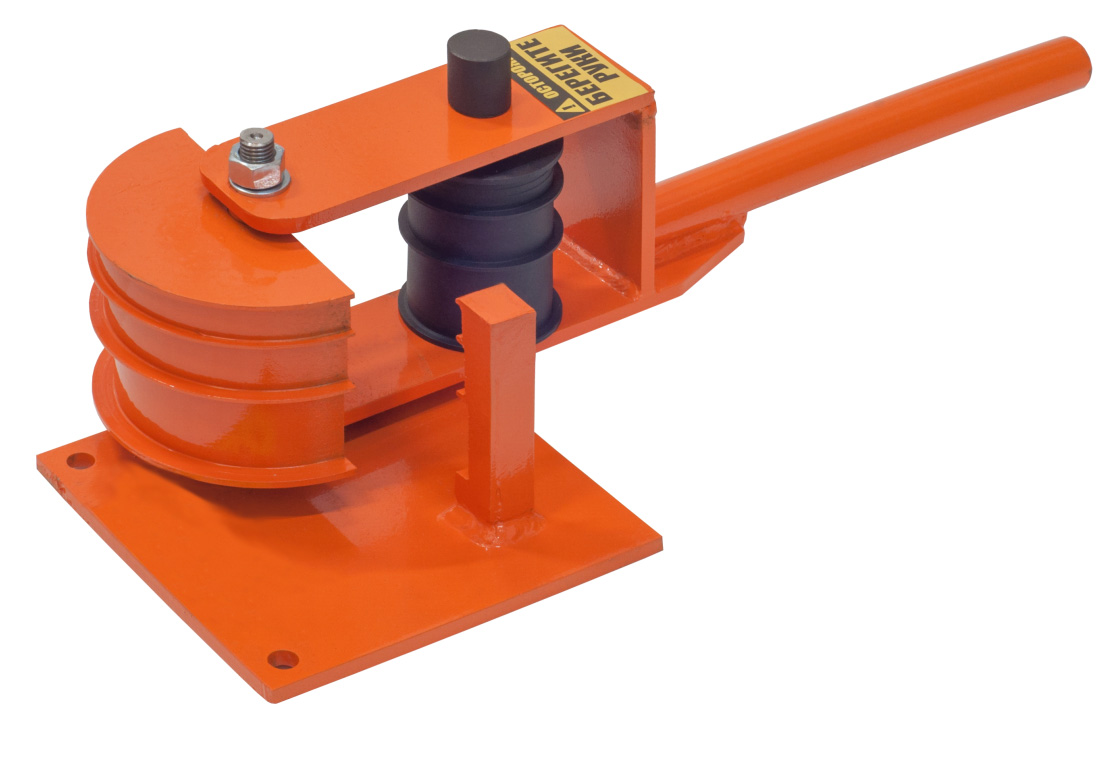

Для такой конструкции потребуется два тройных шкива вместо одинарных: одна пара будет использоваться для гибки труб 1/2″, другая – для трубы  3/4″, и одна для дюймовых труб.

На рынке вряд ли удастся купить такие приспособления, поэтому заказать их нужно будет в токарной мастерской. На торцах валов делается выточка, которая по размерам совпадает с половинным диаметром гофры.

Ручной трубогиб состоящий из двух шкивов, один из которых закреплен неподвижно

Еще один важный момент, который нужно учесть при изготовлении валов – стационарный шкив по размеру должен быть минимальным, поскольку от этого зависит минимально возможный радиус изгиба изделия. Оптимальный размер подвижного вала превышает в два раза диаметр стационарного.

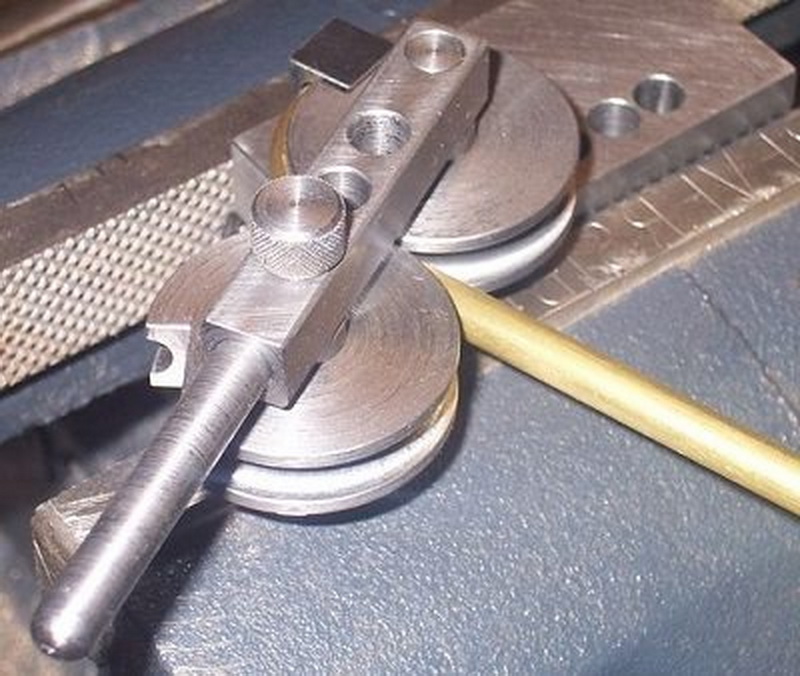

Трубогиб ручной: модели с прижимным роликом

Для сгибания труб большого сечения можно сделать станок с неподвижным и подвижным (его называют прижимным) роликом. Такие механизмы изготавливаются из металла либо из древесины. Деревянные гибщики идеальны для работы с медными трубами. Древесина является достаточно мягким материалом, поэтому она не деформирует изделия из меди. Металлические трубогибы с роликами больше годятся для работы со стальными изделиями.

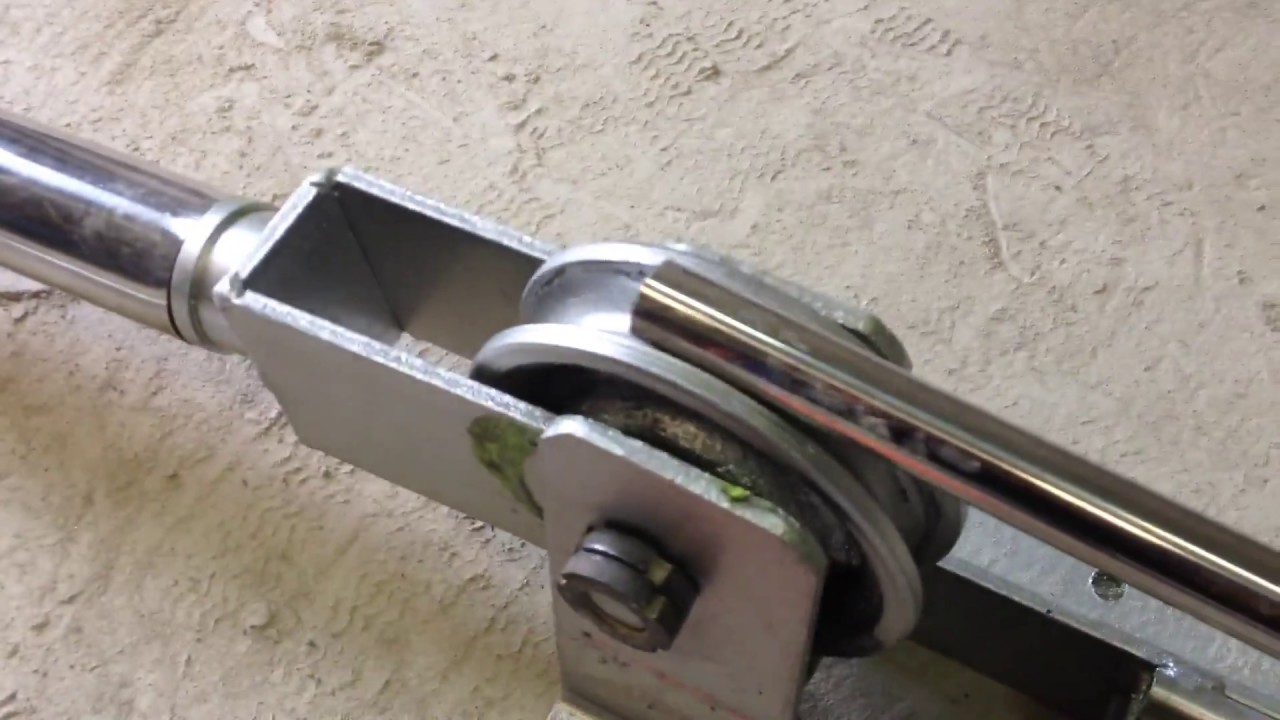

Ручной трубогиб с роликами

На видео хорошо видно, как осуществляется изготовление подобных устройств. Процесс пойдет быстрее, если вы будете придерживаться следующих рекомендаций:

• Ролики необходимо монтировать на металлический держатель П-образной формы.
• Основу трубогиба допускается выполнять из прочных листов фанеры либо досок, можете использовать и листовую сталь.
• Держатель для роликов обязательно должен вращаться. При этом его нужно качественно зафиксировать на основе самодельного станка.
• На держатель с обратной стороны от неподвижного ролика ставится рычаг. Чем больше будет его протяженность, тем выше усилие сгибания вы сможете создавать.

На следующем видео показано, как сделать самостоятельно ручной намоточный станок для изгибания трубных изделий. Его главными элементами являются прочное основание, прижимной ролик, специальная рамка с рукояткой и два шкива. Работает этот станок по далее приведенной схеме. Берете трубу, которую хотите согнуть, располагаете ее в неподвижный шкив (точнее – в его желобок) и фиксируете заготовку хомутом. Теперь просто-напросто начинаете наматывать трубное изделие (используя рукоятку) вокруг шаблона. На выходе получаете требуемый изгиб.

Привод — ручной. Материал — дерево и металл (или только металл). Способ — обкатка.

Для трубы из мягкого металла дерево для роликов хорошо еще и тем, что оно не деформирует трубу. Ролики можно изготовить самому, а еще проще их сделать из дерева и фанеры, как на этой фотографии.

В этом случае при помощи неподвижного ролика и подвижного прижимного, изготовленного из дерева, гнут даже трубы большого диаметра.

Трубогиб своими руками чертеж

В качестве основания берут лист металла или плотной фанеры (зависит от предполагаемых нагрузок). Затем из металлической П-образной заготовки делают держатель для центрального ролика (шаблона) и прижимного. Держатель должен свободно вращаться вокруг оси шаблона, который крепится к основанию. На основание крепят упор, к держателю — ручку, чем она длиннее, тем больше рычаг.

Самый простой пример намоточного трубогиба из металла (без упора на основании), который можно изготовить самому, потребует два шкива, рамку с рычагом и прижимным роликом, мощное неподвижное основание. Труба закладывается в неподвижный шкив, зажимается хомутом, при помощи рычага и подвижного ролика изгибается вокруг шаблона.

Можно еще сделать ручной трубогиб для профильной трубы своими руками для небольших труб (даже трубочек) с одним прижимным роликом на два разных радиуса изгиба. Шаблон выполнен в виде пластины с закругленными углами, каждая со своим радиусом.

1 Какими бывают гибщики трубных изделий?

Трубогибы делят на разные виды в зависимости от типа их привода (гидравлические, работающие на электричестве и ручные), уровня мобильности (переносные и стационарные), варианта обработки заготовки (прокатка, обкатка, воздействие специальным штоком, намотка). Наиболее практичными и точными в использовании считаются электроустройства.

Самодельный трубогиб

Гидравлические трубогибы хороши для работы с профильными трубами (прямоугольными, квадратными). Но, заметим, подобные приспособления при применении нередко изменяют внутренний радиус изгибаемых заготовок. По этой причине их нежелательно использовать для изгибания канализационных и водопроводных труб.

Механизм, использующий обкатку для изгибания заготовки, работает очень просто. В его конструкции предусмотрен шаблон неподвижного типа и специальные ролики (их называют прижимными). Последние как раз и используются для обкатки трубы. Намоточные трубогибы работают иначе. В них обрабатываемое изделие прижимается к особому упору и подвижному ролику, а затем протягивается между этими элементами.

Как сделать самостоятельно станок для гибки труб

Чтобы сделать станок для гибки профильной трубы своими руками необходимо помнить о тому, что конечное изделие должно отличаться предельной простотой и выполняло свою функцию.

1-й способ

Чтобы сделать и пользоваться гибочным станком для профильной трубы необходимо подготовить два куска швеллера, два обрезка пальцев, являющихся частью гусениц трактора, и четыре уголка.

Чтобы согнуть заготовку понадобится домкрат, способный развивать усилие в 5 тонн и более. При этом потребуется его модернизация за счет установки на выдвижном штоке стальной платформы, для изготовления которой можно использовать выработанный шкив, имеющей ширину «ручейка» сопоставимую с профилем трубы. В данном случае обустройство гидравлического привода предполагает отрезание половины шкива и высверливание в нем посадочного места под шток домкрата.

Станина будущего станка собирается из уголков, закрепленных на стальной плите посредством сварки. Всего используется четыре уголка, имеющих полку от 60 до 80 мм, на верхних концах которых фиксируют с помощью сварки два швеллера. Для регулировки угла загиба предусматривается необходимость наличия симметричных отверстий в стенках швеллеров, которые требуется высверлить.

Чтобы привести готовый станок в исходное для работы положение, достаточно:

• в полученные в швеллерах отверстия вставить оси (пальцы) и закрепить на них ролики в качестве упоров для заготовки;
• поднять платформу домкрата до того уровня, чтобы в образовавшийся промежуток могла пройти заготовка;
• установить заготовку в станок для профильной трубы и создать требуемый изгиб с помощью домкрата, используя его функциональность.

2-й способ

Самодельный трубогиб для профильной трубы на основе проката подразумевает, что заготовка будет уложена на боковые ролики, а сверху прижата третьим. После фиксации трубы в этом положении останется только привести посредством цепной передачи в движение валы для достижения нужного изгиба.

Чтобы сделать станок для прокатки профильной трубы потребуется:

• изготовить ролики и обоймы для размещения подшипников, что может быть достигнуто за счет обращения к услугам профессионального токаря. Всего конструкцией создаваемого устройство предусмотрено наличие трех валов, где один крепится на пружинах, а другие фиксируются в боковинах рамы;
• подготовить полку. Для этого понадобится швеллер (50 мм), из которого надо будет собрать прямоугольник 100 на 30 см. Затем в собранной полке следует проделать отверстия под валы и нарезать резьбу, необходимую для реализации возможности изменять силу воздействия прижимного вала;
• посредством сварки собрать конструкцию из имеющихся деталей;
• полку подвесить на пружины, а боковые валы соединить цепью посредством звездочек, приварив на один из валов рукоятку;
• установить домкрат таким образом, чтобы его использование позволяло изменять силу прижатия.

Внимание! Проблематично изготовить функциональный прокаточный трубогиб без соответствующих расчетов и чертежей. При этом не все обладают необходимыми для этого знаниями, поэтому лучше всего воспользоваться готовой документацией.

Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями

Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции

Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями. Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции.

Чтобы собрать стационарное устройство, востребованное для изгиба труб, необходимо сделать следующее:

• смонтировать металлический каркас, соединив его элементы с помощью болтов и сварки;
• установить оси и валы на них в соответствии с имеющимся чертежом, соблюдая уровни размещения: два выше третьего;
• собрать цепную передачу, используемую для приведения станка в действие, для чего понадобится не только цепь, которую можно позаимствовать, например, со старого мотоцикла, но и три шестерни;
• закрепить на одном из валов ручку.

Простой трубогиб

В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.

Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.

Для круглой трубы

Простейший трубогиб с минимумом деталей – это ручное устройство, состоящее из основы, двух шкивов, упора и рычага.

Он предназначен для сгибания труб круглого сечения под прямым углом или меньше.

Основа может быть простой металлической плитой. В ее центре неподвижно крепится шкив. На оси первого шкива закреплён П-образный кронштейн. Конец кронштейна продолжается рычагом, а в середине на очи закреплён второй шкив, который свободно вращается. Внизу от первого шкива располагают упор, который предотвращает проворачивание трубы.

Механизм такого трубогиба предельно прост. Круглая труба вставляется между упором и первым шкивом. Кронштейн одним из краёв касается упора, и труба получается зажатой между двух шкивов. Поворачивая кронштейн рычагом, мастер оказывает давление на конец трубы и постепенно второй шкив описывает окружность вокруг первого, неподвижного. Зажатая между ними труба искривляется по радиусу неподвижного шкива.

Из тисков

Задача сборки облегчается тем, что тисковый трубогиб не требует рамы, соединяющей верхний прижимной и нижние упорные ролики. Для него хватит двух швеллеров достаточной глубины, чтобы в стенках можно было просверлить отверстия под валы роликов.

На широком основании монтируются упорные ролики на расстоянии минимум 400-600 мм друг от друга. На узком основании собирается один ролик, вращаемый рычагом достаточной длины. Затем конструкция вставляется в тиски, между роликами помещается труба и затягивается. Вращая рукоять рычага, трубу или профиль протягивают через роликовые вальцы.

Эта модель удобна тем, что является максимально портативной и может извлекаться из ящика с инструментами лишь по необходимости.

Самодельный роликовый

Роликовый трубогиб может иметь различную конфигурацию. Это может быть как простейший ручной механизм, состоящий из двух рычагов, шкива и прижимного ролика, так и достаточно сложное прокатное устройство с электрическим или даже бензиновым приводом.

Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

Чертежи:

Из домкрата

Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

Чертеж и размеры:

При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.

Арбалетного типа

Он используется, когда изделие гнётся на небольшую длину.

Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.

В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.

Чертеж самодельного трубогибочного станка арбалетного типа:

Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.

Последовательность изготовления конструкции трубогиба

Итак, теперь непосредственно об этапах работы, которые выполняются самостоятельно:

• после того, как валы заказаны, приступают к изготовлению основания под самодельный трубогиб. Для него подойдет толстая металлическая пластина (не менее 10 мм) квадратной формы. Для крепления основы к столу необходимо просверлить четыре отверстия по углам пластины, либо же приварить к металлическому столбу, замурованному в пол;
• по центру пластины с помощью сварки крепят штифт такого же диаметра, как и малый тройной вал;
• следующим этапом необходимо изготовить поворотный механизм. Для этого три металлические пластины сваривают в виде буквы П (ширина пластин более 50 мм), причем высота конструкции зависит от диаметров большого и малого вала: в этой высоте должны поместиться полностью подвижный шкив и половина стационарного;
• для монтирования валов потребуется просверлить несколько отверстий. Ножки буквы П находятся на расстоянии друг от друга, чуть большем, чем высота валов. К верхней планке конструкции приваривают ручку, длиной около 25 см, на которую впоследствии надевают трубку-рычаг;
• большой штифт монтируется в первую очередь и закрепляется шплинтами за пластиной в виде буквы П, а малый вал надевают вместе со всей конструкцией;
• для оборудования стопора трубы к станине приваривают еще один штифт, установленный вертикально. Он будет служить в качестве упора.

После того, как самодельный трубогиб собран, необходимо провести испытания.

После изготовления трубогиба, необходимо провести его испытание

Для этого лучше всего использовать остатки гофры, а не новый материал.

1. Если нужно согнуть трубу без сплющивания места изгиба, то ее заполняют песком.
2. Тонкостенные изделия легко гнутся холодными, а дюймовые лучше разогреть.

Облегченные модели трубогибов

Существует несколько способов изготовить более простой конструкционно самодельный трубогиб. Для первого варианта устройства, с помощью которого можно легко согнуть стальные и алюминиевые трубы, понадобится деревянный шаблон, толщиною чуть больше, чем обрабатываемая гофра.

Для изготовления шаблона используют доски, которые выпиливают под наклоном. Это необходимо для того, чтобы сгибаемый материал не выскользнул за шаблон. Соединенные доски фиксируют на поверхности стола или на другом удобном основании. На нем же крепят и упор, с помощью которого будет производиться изгиб.

Для тонкостенных труб можно изготовить деревянный трубогиб

Обрабатываемый материал помещается между шаблоном и упором, затем медленно гнется с противоположного конца. Для облегчения работы можно воспользоваться рычагом, который вставляют либо в саму трубу, либо поверх нее. Не рекомендуется гнуть трубу в центре шаблона, поскольку можно ее поломать. Это наиболее простая конструкция трубогиба.

Второй способ похож на предыдущий, только в качестве шаблона используются металлические крючки, которые закрепляют поверх фанерного листа по линии предполагаемого изгиба. Преимущество данной конструкции заключается в том, что крючки можно переставлять для изменения радиуса трубы.

Преимущества и недостатки ручных трубогибов

Основные достоинства ручных устройств:

1. Ручной трубогиб обладает небольшими габаритными размерами и весом. Гибка труб с их помощью возможна практически в любом месте: в мастерской, на дачном участке, в гараже или на строительной площадке. Как правило, необходимость в трубогибе для круглых труб возникает в тех местах, где прокладывают инженерные системы.
2. Еще одно преимущество заключается в том, что с помощью таких устройств легко осуществляется гибка труб из мягкого металла или же тонкостенных изделий.
3. Ручной агрегат достаточно мобилен: при необходимости его с легкостью можно перенести в любое место.
4. С работой на ручном трубогибе справится даже самый неопытный пользователь: принцип его работы настолько прост, что не разобраться в нем просто невозможно.

Ручной трубогиб имеет массу преимуществ, однако им нельзя согнуть трубы большого диаметра

Однако, наряду с достоинствами, существуют и недостатки использования подобного прибора. Один из наиболее важных: отсутствие возможности изогнуть трубу большого диаметра. Также затруднительной будет гибка толстостенной гофры.

Арбалетный трубогиб

Основой арбалетного самодельного механизма является металлическая рама. Ее сваривают из швеллера и металлических уголков. Внутри этой основы устанавливаются два вальца (их должно быть два), домкрат и прижимной башмак. Последний необходим для формирования усилия, которое будет нацеливаться на изгибаемое изделие. Подробно все тонкости сборки арбалетного трубогиба представлены в видео.

Арбалетный трубогиб

Мы лишь хотим заметить, что такие самодельные устройства допускается использовать для изгибания круглых по сечению труб. Профильные изделия арбалетный станок, как правило, деформирует. А теперь давайте попробуем сделать высокотехнологичное приспособление, функционирующее по принципу прокатки. Его главными элементами являются вращающиеся ролики. Всего в конструкции такого трубогиба их три. При этом один из роликов будет выполнять функцию прижимного.

Принцип работы прокатного приспособления понять несложно. Он основывается на том, что давление ролика (прижимного) на трубу постепенно повышается. Причем нагрузка на обрабатываемую заготовку повторяется на всех положениях подвижного роликового элемента. За счет такой схемы изделие изгибается по самой щадящей технологии.

А вот остальные элементы агрегата – рычаг для прокрутки роликов, крепеж, оси роликов, следует делать из металла. Заметим, что в последнее время ролики изготавливают и из полиуретана. По своим характеристикам он ничем не уступает металлу. Описывать процедуру сборки прокатного механизма мы не будем. Просто посмотрите предлагаемое видео, и вы гарантированно сможете сделать такой станок самостоятельно. Правда, времени на его изготовление придется потратить немало. Но зато вы получите в свое распоряжение по-настоящему эффективный трубогиб.

В самом деле внешне он чем-то напоминает арбалет (особенно некоторые серийные образцы). Фабричные выпускается в разных вариантах, в том числе компактные (почти ручные), но самодельные образцы делают стационарными, с мощной сварной станиной. В большинстве случаев умельцы просто копируют конструкцию. Сравните заводской и кустарный.

Конечно, есть разница исполнении, но производителю фирменного надо его подороже продать, производитель самодельного рассматривает свое изделие не как товар, а в качестве прочного и надежного инструмента.

Сварная рама из уголка и швеллера, внутри домкрат (заводские образцы могут иметь возвратные пружины для штока), два верхних подвижных упорных ролика со сменными положениями. На шток домкрата устанавливают прижимной башмак.

Техника безопасности

При работе с самодельным или покупным оборудованием нельзя забывать про технику безопасности. Работы желательно проводить с напарником. Не сгибать поврежденные изделия. Человеку пользоваться спецодеждой, защитными перчатками, очками. Самодельные станки необходимо проверять перед выполнением работ.

Трубогибы являются полезными на частных участках, в мастерских. С их помощью можно сгибать трубы под разными углами для изготовления металлоконструкций. Для проведения технологического процесса необходимо использовать специальное оборудование. Его можно купить или изготовить самостоятельно.

Разновидности трубогибов

Эти механизмы предназначены для сгибания различного проката, труб и прутков без разрушения их структуры в поперечном сечении.

Принцип работы:

Механические ручные. Предназначены для деформации различных профилей небольших размеров, преимущественно из мягких металлов.

Гидравлические. В основном арбалетного типа, используются для придания рызличным профилям криволинейной формы в конкретном месте.

С храповым механизмом. Используется физическая энергия человека и при этом. достигается фиксация величины изгиба после каждого движения рычага.

С электрическим приводом. Облегчает работу, но финансовые затраты значительно выше.

Инструкция по изготовлению станка

Как сделать трубогиб своими руками в домашних условиях качественно и правильно? Сначала необходимо спроектировать размеры, чертежи и схемы будущего приспособления. Все работы для создания практичного станка заключаются из нескольких этапов.

Станок

1. Подготовка. На этой стадии, кроме создания чертежа, потребуется запастись материалами и инструментарием. Уголок из металла нужен для изготовления каркасной основы станка. Также вполне подойдут для этой цели обрезки квадратной трубы. Три вала на подшипниках можно купить в готовом виде или сконструировать самостоятельно. Не стоит забывать и о крепежных деталях (гайках, болтах, шпонках, штангах). Из инструментов потребуются: «болгарка», сварочный аппарат, набор отверток, ключей, молоток, измерительные приспособления.

2. Изготовление каркаса. Здесь необходимо учитывать высоту готового остова, в идеале она должна быть чуть выше пояса работника. Остальные процедуры не представляют особой сложности. Обрезки квадратной трубы или уголки режутся «болгаркой» по нужным размерам и свариваются между собой. Наиболее приемлемой формой каркаса считается параллелепипед, хотя не исключены и другие варианты.

3. Валы. Процесс сборки начинается с того, что на основной остов хомутами либо приваренными к каркасу болтами крепятся вращающиеся валики. Два элемента монтируются поперек верхней части остова. Третий вал при сооружении трубогиба своими руками, крепится на компактную вспомогательную конструкцию, чтобы была возможность его подвижки в вертикальном направлении. Он фиксируется на подготовленную рамку из металла с возможностью корректировки положения по высоте. К валу приделывается ручка, предназначенная для вращения механизма. Облегчить рабочий процесс и конструктивно усовершенствовать приспособление позволит монтаж шестерен, при помощи цепи соединяющих все три вала.

4. На заключительной стадии, сделанный трубогиб для круглой трубы своими руками, подвергается покраске или другой антикоррозийной обработке.

Функциональность

После создания надежного помощника по хозяйству, следует проверить его функциональность. Трубогиб для трубы своими руками, изготовленный вышеуказанным способом функционирует по следующему принципу:

• Валик, размещенный на штативе, приподнимается вверх;
• Обрабатываемая заготовка помещается между ним и парой роликов;
• Верхний элемент опускается до поверхности трубы и фиксируется с легким нажимом на плоскость;
• Ручкой начинается вращение, обрабатываемый материал движется между валами под определенной нагрузкой, одновременно получая некоторый радиус изгибания;
• Усилие затяжки вала принудительно повышается, а изделие прогоняется в обратной последовательности, изгибаясь сильнее;
• Манипуляция повторяется до получения нужного радиуса.

Подобным способом можно достичь абсолютно любого сгибания трубы. Фото ниже, демонстрирует это наглядно.

Результат работы станка

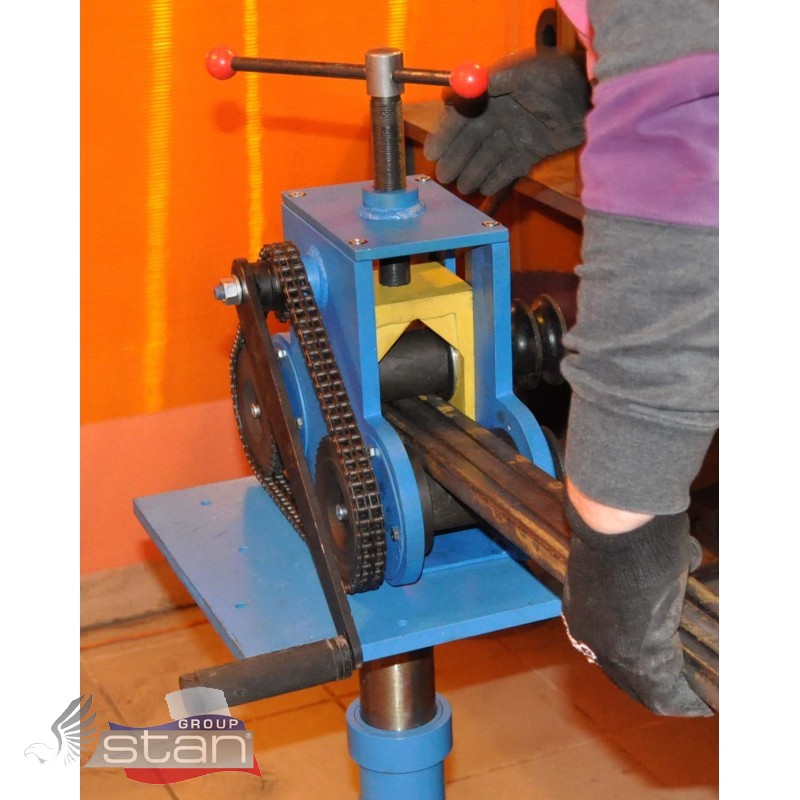

Роликовые модификации

Усовершенствованный трубогиб своими руками, фото которого представлено ниже, изготовлен с использованием прижимных металлических или полиуретановых роликов. Для мягкого материала допускается участие деревянных элементов.

От дистанции между роликами зависят характеристики приспособления. Большее расстояние способствует уменьшению прикладываемых усилий  при прогоне и сгибании. Однако в подобной конструкции образуется минимальный рабочий радиус, вследствие чего некоторая часть обрабатываемого изделия не подвержено сгибанию.

Роликовая модификация

Фабричным или самодельным роликам альтернативой станут подшипники. При этом  прижимной элемент заклинивается принудительно, во избежание его прокручивания. Ручной трубогиб для профильной трубы своими руками реально универсализировать, если на проектном этапе предусмотреть монтаж роликов сбоку в нескольких позициях. На боковинах закрепляются стальные фиксирующие планки, удерживающие заготовку перпендикулярно роликовым осям.

Специальный прижимной винт предназначается для фиксации роликового элемента. Плавными затягиваниями данного механизма, сгибаемую трубу прокатываем сквозь приспособление. Производя манипуляцию, на каждой половине оборота фиксатора проделывается прогон трубного материала.

Детали

Создание агрегата на примере

Далее изучим, как сделать удобный и практичный трубогиб для профильной трубы своими руками, на конкретном примере. Предварительно просмотрев чертежи и фотографии, приступаем непосредственно к производственному процессу. Один из важнейших элементов – это валы для трубогиба, а вернее, их подбор и подгонка. При необходимости, прижимной винт заменяется домкратом.

Схема роликового трубогиба

Дальнейшие манипуляции  того, из чего и как сделать трубогиб для профильной трубы своими руками, заключаются в таких этапах:

1. Приобретаются подшипники (желательно опорные с самоцентрированием) и пара шестеренок;
2. В токарном цехе вытачиваются валы по чертежам или эскизам;
3. После примерки, шестеренчатые элементы разрабатываемого трубогиба для профильной трубы своими руками, фиксируются шпонкой;
4. В кольцах-ограничителях просверливаются отверстия, нарезаются стопорные резьбы;
5. Проделываются пазы под фиксирующую шпонку;
6. Проводится аналогичная манипуляция для обустройства узла крепления подшипников;
7. Полку швеллера в месте установки домкрата можно отпилить, чтобы она не препятствовала монтажу;
8. Далее при помощи сварки собирается основа агрегата, привариваются ножки;
9. Устанавливается и фиксируется контргайкой прижимной валик;
10. Основа подвешивается на пружинный механизм, упор вверху желательно закрепить на болтах. Это позволит демонтировать вал при необходимости;
11. Затем практически готовый трубогиб своими руками для профильной трубы оснащается нижними опорными валиками;
12. Изготавливается приспособление для натяжки цепи (можно использовать магнитный уголок);
13. Прикручиваются звезды, устанавливаются шпонки и натяжитель;
14. Затем монтируется вращательная рукоятка, устанавливается домкрат, фиксируемый парой приваренных болтов на площадке.

Заготовки

Сконструированные трубогибы для профильной трубы своими руками отлично проявили себя в хозяйстве. Качество изгиба получается не хуже, чем на заводском станке. Придать товарный вид и предотвратить коррозию, позволит окрашивание агрегата или, как вариант, покрытие специальным составом.

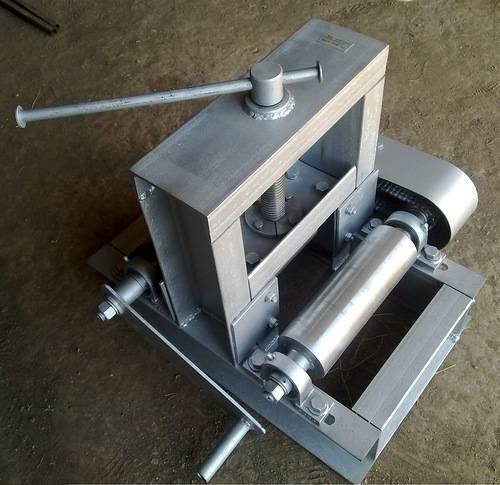

Готовая конструкция
