Насадка на дрель для заточки сверл: преимущества разновидности

Готовые приспособления для заточки сверл

Приспособления для заточки сверл делятся на два основных типа: с регулируемыми параметрами (диаметр, угол заточки, обратный угол и пр.) и с фиксированными набором диаметров и нерегулируемыми характеристиками заточки. Первые по своей сути являются полноценными полупрофессиональными приспособлениями к заточным станкам.

Они изготавливаются из металла, крепятся винтовым соединением к рабочему верстаку и предназначены для заточки сверл как малых, так и больших диаметров. Вторые, как правило, имеют пластмассовый корпус с небольшим точильным камнем чашечного типа и кондуктор с отверстиями под определенные диаметры.

Первый тип в российских магазинах представлен устройством для заточки сверл британской фирмы Draper Tools и ее близнецами (см. фото ниже).

Это приспособление предназначено для работы со сверлами диаметром от 3 до 19 мм со следующими фиксированными установками углов заточки (1/2 главного угла):

88º — твердые и тонколистовые материалы;
68º — тонкие сверла для больших объемов работ;
59º — универсальное применение;
49º — пластик, дерево, свинец, медь, легкие сплавы;
41º — зенковка.

Кроме Drapper, на российском рынке присутствуют две его полные копии: заточные устройства Riss 8100v и Craftsmann 9-6677. Если судить по внешнему виду и отзывам, качество изготовления первого несколько уступает Drapper и Craftsmann.

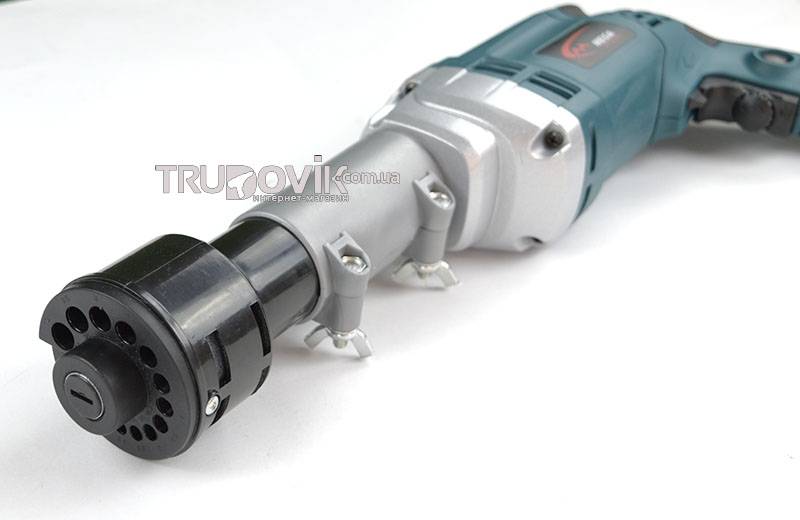

Заточные приспособления с набором фиксированных отверстий под определенные диаметры сверл внешне несколько отличаются друг от друга, но в принципе устроены одинаково. Угол заточки у них обеспечивается наклоном боковой поверхности небольшого чашечного диска, а подача сверла производится путем легкого нажатия на торец хвостовика.

Конструктивно такие приспособления представляют собой насадку на дрель, внешне очень похожи и стоят порядка 700 руб. (Sparta, KWB и прочие). Выделяется из этого ряда приспособление для заточки BOSCH S41. При том же самом конструктивном решении его цена составляет порядка 4700 руб. На фото ниже: насадка Sparta 912395.

Все эти устройства позволяют выполнить только правку режущей кромки при более или менее точном соблюдении главного и заднего угла. Качественно заточить на них сломанное или скругленное сверло очень сложно. Кроме них, на торговой площадке «Алиэкспресс» предлагают пластиковые насадки и других конструкций, чьи функциональные возможности вызывают определенные сомнения (см. фото ниже).

ПОСМОТРЕТЬ Точилка для сверла на AliExpress →

Аксессуары для дрели

Как уже отмечалось, дрель как таковая — это хорошо, а если её закрепить жёстко, то качество работ и комфорт производства улучшатся многократно. Виды аксессуаров:

Стойка (штатив) для дрели.
Направляющая стойка.
Станок для крепления дрели (с тисками).
Шарнирный держатель. Он, в частности, широко применяется в мастерских, гаражах, дома. Например, такой держатель к дрели KWB, имеющей шейку в 43 мм (что представляет собой европейский стандарт), предназначен для того, чтобы фиксация была очень надёжной и жёсткой. Это позволяет использовать электроинструмент для самых разных работ. Таким образом, дрель можно фиксировать в горизонтальной и вертикальной плоскости.

В заключение стоит отметить следующее. Покупать профессиональную заточку для того, чтобы время от времени точить свёрла, не очень рациональное решение, учитывая немалую стоимость этого инструмента. Точилка свёрл на дрель куда дешевле, и если ей пользоваться правильно, не доводя сверло до очень тупого состояния, то она прослужит достаточно долго. Кроме того, в комплект входит и запасной точильный круг. Просто свёрла нужно чаще подправлять, поддерживая их всегда в «боевом» состоянии, и тогда работа по сверлению отверстий и заточке свёрл не станет для вас обременительной, а точилки хватит надолго.

Советы по использованию

А Вы пользуетесь насадками для дрели?

Постоянно!Хочу попробовать

Для различных материалов и типов наконечников требуется определённая скорость шлифования. Она соответствует числу оборотов инструмента. Поэтому для эффективной работы следует выбирать дрель с широким выбором скоростей вращения двигателя.

Простое строение многих элементов оснастки позволяет изготовить их самостоятельно. Это особенно актуально для барабанных и мягких наконечников, а также тарелочных моделей с присоединяемыми шлифовальными листами.

Для удобства выполнения задач можно также создать специальный держатель, фиксирующий сверлильный агрегат параллельно столу, что позволит применять его в качестве станка для заточки и шлифовки.

Большой ассортимент всевозможных приспособлений для дрели помогает сэкономить на покупке дорогих устройств, выполняющих аналогичные функции. Это позволяет при помощи одного прибора выполнять широкий спектр задач в домашних условиях.

Сфера потребления алмазных кругов и классификация

Заточные круги алмазные по назначению пользуют для заточки пил изготовленных из твёрдых сплавов, с их помощью выполняют доработку напаек, они незаменимы при заточке токарных резцов и т. д. У них мелкая структура, позволяющая выполнить отделку обрабатываемого изделия, что невозможно сделать, используя рядовой стандартный абразивный наждак.Диски шлифовальные разных видов, типов алмаза и зернистости на механических и органических связках используют для доработки и заточки токарных резцов, фрез и других приборов из твердого сырья. Российский рынок алмазных кругов представлен изделиями разнообразной формы:

Какой диск применять в каждом конкретном случае, нужно определять индивидуально, исходя из предлагаемой заготовки, поверхности, площади и технологичности. Если для дисковой пилы нужен круг тарелка, которая благодаря острому краю может работать между зубьями, то для ножа более подходящим будет прямой профиль или чашка. Чтобы вернуть первоначальные качества токарных резцов, сверл и других приборов необходимо использовать надежные точила.

Формы алмазных дисков

Заточные круги различают и по зернистости:

100/80 – мелкая фракция;
125/100 – средняя;
160/125 — крупная;
200/160 – более крупная;

Изделия с мелкой зернистостью используют для завершающей доводки токарных резцов, ножей, лезвий и т. п. Используя изделия со средним звеном можно добиться нужной остроты режущей части приспособления. Крупная структура зерна позволяет, например, снять часть металла и выровнять режущую часть детали. Изделия с мелкой и средней зернистостью наиболее распространены, ими пользуются и в быту.

Точильный диск различают по диаметру (125–300 мм). Поэтому подбирать его нужно исходя из размера имеющегося точила

Немаловажной считается в таких изделиях толщина и ширина алмазного слоя. Широкий слой позволит удобно обработать деталь приличной площади или большого диаметра сверло, кроме того, износ алмазного покрытия будет продолжительным

Его употребляют для заточки концевых и дисковых фрез, резцов, сверл разного диаметра, такой инструмент после обработки отличается достойными режущими способностями и точностью

Алмазные круги для заточки универсальны, именно они могут реставрировать режущие возможности вышедшего из работы продукта, а после выполнения этой процедуры вернуть в технологический процесс. Его употребляют для заточки концевых и дисковых фрез, резцов, сверл разного диаметра, такой инструмент после обработки отличается достойными режущими способностями и точностью.

https://youtube.com/watch?v=q-YOP-F7jt8

Отличительной чертой такого заточного круга считается наличие на рабочей части мелкой фракции алмазного зерна, доказано практикой, что он способен выполнить точную отделку режущей части резца, пластины, ножа и других инструментов. В зависимости от цели применения делается выбор алмазного круга для заточки. Для финишной доработки практикуют использование точила прямого профиля.

Как правильно выбрать, сферы применения

Средняя стоимость приспособления для заточки – не более тысячи рублей. Как уже указывалось выше, перед покупкой следует проверить совместимость приобретаемого устройства с дрелью, для которой оно покупается. По крайней мере, следует заранее измерить посадочный диаметр, но лучше проверить прямо на инструменте. В магазине наверняка будет модель дрели, похожая на имеющуюся.

К некоторым моделям насадок прилагаются запасные точильные круги. Это удобно и продлит жизнь насадке. Применяя насадку, следует помнить, что это не профессиональный станок для заточки. Изначально данная сборная конструкция не рассчитана на большие нагрузки.

Существует три типа насадок:

• для дисковых пил
• для сверла
• для полотен рубанка и стамески

Спрос на такие насадки – явление не случайное. Профессиональная заточка у мастеров со специальным инструментом стоит довольно дорого, а наличие в доме таких дополнений к дрели, которая есть у всех, обеспечивает идеальное состояние всех режущих поверхностей и кромок.

Выбирать насадку следует в соответствии с моделью дрели

Можно обратить внимание на устройства известных фирм. Многие производители электроинструмента производят подобные устройства, идеально подходящие не только к своей продукции, но и к дрелям других фирм

Лучший вариант – когда насадка идет в комплекте с самой дрелью. Перед покупкой нужно определиться с видом необходимой заточки и диаметрами сверл, которые чаще всего применяются, чтобы использование насадки было максимально эффективным.

2 Виды бытовых станков для заточки сверл

Все бытовые станки рассчитаны на заточку спиральных сверл по металлу из быстрорежущей стали определенного, конструктивно заложенного в устройство оборудования, диапазона диаметров. На многих станках можно затачивать инструмент, оснащенный твердосплавными пластинами – для этого в комплекте поставляется или дополнительно докупается алмазный круг. Обычно их возможности предусматривают заточку сверл с углом конуса при вершине в диапазоне 90–140о по задней поверхности с выполнением затыловки и подточки режущей поперечной кромки. Но выпускаются также специализированные модификации для сверл по металлу:

левых;
с двухплоскостной затыловкой;
высокопроизводительных;
трехзубых;
других.

Наиболее удобны в домашней эксплуатации станки с универсальным патроном для зажимания сверл различного диаметра в пределах технически допустимого диапазона размеров, а также устройства, комплектующиеся набором съемных патронов, которые крепятся на корпусе самого станка и всегда под рукой.

Такое оборудование как правило оснащено окном, через которое можно наблюдать за центрированием сверла в рабочей зоне станка. В комплекте со станком идут стандартные принадлежности: эльборовые круги, комплект цанг, ключи, запасные детали. Также могут поставляться дополнительные принадлежности: алмазные круги, дополнительный набор цанг, светильник для рабочей зоны и другие. Наиболее известные типы подобных станков: Drill Doctor, GS и их китайские аналоги.

По диапазону размеров обрабатываемых сверл эти станки выпускают двух основных видов (с различными крайними значениями диаметров): от 2 мм до 13 мм и от 13 мм до 34 мм. Их недостатки: плохая заточка тонких сверл (точность станков не рассчитана на это) и невозможность оттачивания очень тонких. Для инструмента малых диаметров потребуется специальный станок для заточки сверл – например, ВЗ-389СП, предназначенный для заточки инструмента размером 0,4–4 мм и оснащенный для контроля за процессом оттачивания 30-кратным оптическим устройством.

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

основания;
крепежного элемента для зажима инструмента;
упорный механизм;
винт, регулирующий подачу;
зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
Угол заточки должен соответствовать полученным краям – 120 градусов.
Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

выполняйте детали из металла, а не пластиковые;
соедините наждачный круг с патроном с помощью кольца;
наждачный конус можно изготовить на токарном станке;
внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

нижняя часть фиксируется на подручнике;
верхняя перемещает заготовку;
нижний палец нужно вытащить, оставить только верхний;
следует разрезать на две части одну из петель – одна из них регулирует наклон;
нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Конструктивные особенности

В домашней мастерской насадка на дрель для заточки сверл является вполне актуальной, так как большинство затупившихся изделий, попросту лежат без дела. При этом человеку приходится покупать новые и дорогостоящие сверла, которые также спустя некоторое время эксплуатации затупятся и станут неактуальными. Большинство мастеров попросту избавляются от таких расходных материалов, а некоторые прибегают к самостоятельному их затачиванию на наждаке. Для разрешения данной проблемы были изобретены специальные приспособления, предназначающиеся для заточки сверл.

Такое приспособление представляет собой несложную конструкцию, функциональная часть которой располагается внутри корпуса из пластика. В корпусе во вращение приводится абразивный круг, который имеет определенную форму, позволяющую создавать необходимый угол заточки. С торцевой стороны приспособления имеются специальные отверстия с определенными диаметрами под соответствующие сверла. Обычно насадка позволяет осуществлять затачивание расходных материалов диаметром от 3 до 10 мм. Абразивный круг или точило приводится в движение посредством дрели, для чего устройство присоединяется при помощи специальной соединительной муфты.

Отверстия для сверл имеют определенный угол, под которым происходит соприкосновение затачивающейся детали с поверхностью точильного круга в соответствующем положении. После того, как деталь будет установлена в отверстие подходящего диаметра, необходимо запустить дрель. Таким способом будет обработана одна из режущих кромок, после чего необходимо развернуть деталь на 180 градусов, и выполнить заточку второй кромки.

Плюсы и минусы использования

Оценивая рациональность подобных насадок на дрель для заточки сверл, следует отметить, что они вовсе не предназначается для постоянного и интенсивного применения. К ряду их положительных факторов можно отнести:

Невысокая стоимость изделий. Это обусловлено простотой конструкции устройства.
Простота применения. Пользоваться устройством очень легко, с чем может справиться даже новичок. В отличие от наждачного станка, выполнить затачивание на специальной насадке не только легко, но еще и быстро.
Возможность использования приспособления для разного диаметра сверл. Немаловажный фактор, позволяющий осуществить заточку целого арсенала деталей из домашней коллекции при помощи одной насадки.

Среди минусов рассматриваемый инструмент имеет следующие недостатки:

Невозможность осуществлять полноценную заточку. Хотя производитель и сообщает, что изделие предназначается для затачивания деталей, в действительности же оно обеспечивает только заточку кромок.
Ненадежная фиксация изделия на патроне дрели. Большинство производителей выпускают насадки с пластиковым фиксатором, что делается для удешевления устройства.
Невозможность изменения угла затачивания. Угол заточки уже изначально заложен в приспособлении.
Трудности в применении. Чтобы воспользоваться насадкой, необходимо закреплять дрель в неподвижном состоянии, что позволит обеспечить удобство применения устройства. При этом одной рукой потребуется нажимать на кнопку «Пуск» на дрели, а второй придерживать затачиваемую деталь.

В целом, рассматриваемые приспособления являются достаточно эффективными, если использовать их строго по предназначению.

Использование приспособления

Несмотря на простоту конструкции приспособления для заточки сверл, справляется оно со своим прямым предназначением достаточно качественно, что подтверждает видеоролик в конце материала. Такое изделие будет помогать каждому мастеру, особенно при выполнении работ в полевых условиях.

При заточке сверл следует помнить, что данное устройство не является полноценным станком. Использовать его на постоянной основе не рекомендуется, так как это приведет к быстрому стачиванию наждака. Прибегать к применению устройства производитель рекомендует в случае отсутствия доступа к стационарному оборудованию. Применять в условиях производства такие приспособления вовсе не рационально, так как потребуется достаточно часто менять наждаки.

Точилка фирмы BOSCH

Из этого следует, что применять насадку для заточки сверл необходимо только в крайних случаях. Такими крайними случаями являются работы в полевых условиях, а также при выполнении работ по строительству, когда ограничен доступ к стационарному станку. В домашнем арсенале у каждого мастера обязательно должна быть такая насадка, которая позволит существенно упростить жизнь.

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

основания;
крепежного элемента для зажима инструмента;
упорный механизм;
винт, регулирующий подачу;
зажимы.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
Угол заточки должен соответствовать полученным краям – 120 градусов.
Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

Заточное приспособление на дрель для сверл своими руками

выполняйте детали из металла, а не пластиковые;
соедините наждачный круг с патроном с помощью кольца;
наждачный конус можно изготовить на токарном станке;
внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Устройство для болгарки

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

нижняя часть фиксируется на подручнике;
верхняя перемещает заготовку;
нижний палец нужно вытащить, оставить только верхний;
следует разрезать на две части одну из петель – одна из них регулирует наклон;
нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

О преимуществах и недостатках насадок

Среди преимуществ, стоит отметить, показатели эффективности такого точильного камня, устанавливаемого на дрель

Важно помнить, что эти инструменты не предназначены для интенсивной эксплуатации. Не предъявляя чрезмерно высокие требования к этим устройствам, можно сказать, что они довольно эффективны для выполнения своего прямого назначения

Другими словами, для домашних мастерских — это идеальный инструмент, который позволит в любой момент обеспечить сверлам оперативную и правильную заточку.

По мнению мастеров, помимо своих достоинств, устройство также обладает и недостатками:

чаще всего насадки выполняют правку режущей части «подсевшего» инструмента, нежели его заточку. При использовании приспособления для полноценной заточки «мертвых» инструментов, наждачный круг прослужит относительно недолго;
при использовании не обеспечивается надежность фиксации на электроинструменте;
зачастую углы заточки, являются стандартными в приспособлении, и не подлежат изменению;
существует возможность зацепания вращающегося патрона за внутренние поверхности на переходной муфте. Чтобы это исключить, следует подбирать соответствующие диаметры и примерять приспособление в процессе покупки;
неудобство удержания и включение дрели в процессе работы одной рукой, и направление сверла — другой. Чтобы обеспечить больший комфорт рекомендуется использовать кронштейны, позволяющие выполнить фиксацию электроинструмента.

Подводя итог о преимуществах и недостатках насадок на дрель, можно отметить их практичность при использовании для работы в домашней мастерской, для производственных задач они не подходят.

Другие виды заточек

Любые металлические инструменты и аксессуары должны быть, что называется, в «полной боевой готовности». Впрочем, помимо свёрл по металлу, существуют ещё и свёрла по дереву, и точить их тоже может далеко не каждый. Что же ещё наиболее часто нуждается в заточке?

Насадка на дрель для заточки ножей

Тупые ножи раздражают каждого: от домохозяйки до хозяина дома. Тупым ножом проще порезаться, чем работать. И, как и свёрла, ножи дано точить не каждому. Существуют всевозможные насадки на дрель или шуруповёрт, с помощью которых можно точить как ножи, так и ножницы. Эти насадки применимы для электроинструментов с кулачковыми патронами.

Что можно точить этими устройствами:

Ножи.
Ножницы.
Стамески.
Шила.
Отвёртки.
Стамески.
Зубила и т. д.

Ножи и ножницы должны быть с гладкими лезвиями. Кроме того, эти устройства можно использовать как небольшой наждак или мобильный шлифовальный инструмент. Желательно использовать для шуруповёрта или дрели специальную стойку (штатив) — так будет работать куда удобнее. При отсутствии такового можно использовать обычные слесарные тисы. Параметры:

Наждачные круги — 2 шт.
Диаметр кругов — 49 мм.
Толщина кругов — 7 мм.
Оптимальные обороты — 1500.
Приводной вал, диаметр — 6 мм.

Многофункциональные точилки

Да, таковые имеются, но стоят они гораздо дороже, чем вышеуказанные точилки. Многофункциональные же точат:

Ножи.
Ножи рубаночные.
Ножницы.
Шампуры шашлычные.
Зубила.
Стамески и т. д.

Достоинства этих многофункциональных точилок ещё и в том, что конструкцией предусматривается изменение угла заточки, и это немаловажно для выполнения различных точильных работ. Те же свёрла порой требуют разную заточку, а не фиксированную

https://youtube.com/watch?v=xkptzEKyW1w

Правила заточки

Независимо от того, какой станок для заточки свёрл своими руками будет использоваться, важно соблюсти все базовые требования. Если в гараже или мастерской имеется точильный станок, лучше всего использовать именно его

На таком агрегате работать легче.

Метод заточки может отличаться в зависимости от конфигурации оснастки. Но, независимо от конфигурации сверла, точить всегда необходимо исключительно задние режущие кромки.

Нужно добиться одинаковой степени заточки всех граней. Вручную это сделать очень сложно. Но, для самых маленьких свёрл при этом подходит только ручная заточка.

Проще всего точатся оснастки с одной плоскостью. Заточка сверла по металлу одноплоскостной конфигурации должна выполнять с углом 28-30°. Если угол не будет выдержан, восстановить режущие свойства оснастки не выйдет.

Под таким углом сверло необходимо слегка прижимать к точильному камню. Модели с двумя плоскостями точатся аналогично, но соответственно нужно точить обе грани.

Если сверло конического типа, крайне важно сохранить его изначальную конусность. Это делается путём колебательных движений по конусы в процессе прижимки к камню.

Заточив оснастку, желательно выполнить доводку. Необходимо убрать небольшие зазубрины, образовавшиеся при контакте с камнем. За счёт такой доработки изделие прослужит гораздо дольше. Для доводки требуется инструмент для более тонкой работы (камни с меньшей абразивностью).

Что надо знать перед заточкой сверла

Чтобы качественно заточить свёрла, важно организовать в помещении хорошее освещение. Человек должен обладать хорошим зрением

Если зрение низкое или сверло мелкое, понадобится лупа или очки с увеличением.

Нельзя чтобы металлическая пыль, образующаяся при заточке сверла, попала в глаза, органы пищеварения, дыхательные пути. Следует надеть очки.

Затачивание сверла состоит из нескольких этапов:

подготовка точильного инструмента
определение точного угла и способа заточки
сама заточка. Сначала стачивается задняя поверхность сверла, затем правится режущая кромка и уменьшается перемычка (при необходимости).
доводка до гладкости
уборка

При заточке необходимо следить, чтобы сверло не перегревалось. В противном случае повышается риск деформации. Поставьте рядом емкость с машинным маслом (или на крайний случай – с водой). После высверливания каждой точки опускайте сверло на 2–3 минуты в жидкость.

Чем твёрже материал, из которого изготовлено сверло, тем с меньшей скоростью следует его обрабатывать.

Свёрла бывают разного назначения и, поэтому, разной формы (плоские, спиралевидные, центровые, с одной или несколькими гранями). Поэтому основная задача при заточке сверла — придание правильной формы и угла режущей кромке.
Угол при вершине 118° ± 2° с задним углом от 7° до 12° считается универсальным, их имеют в виду, когда говорят о спиральном сверле по металлу без указания материала для обработки. Именно эти углы имеются ввиду в большинстве статей, видеороликов, книг как типовые.
Ниже приведены два самых распространенных способа образования заднего угла при вершине сверла.

Два самых распространенных способа образования заднего угла при вершине сверла

Правильно заточенное сверло имеет:

Две режущие кромки острые и симметричны друг другу.
Задние поверхности скошены и расположены ниже режущей кромки. Т.е. между деталью, которую нужно просверлить, и вершиной инструмента присутствует зазор.
Перемычка не слишком толстая и находится в центре.

Самая частая ошибка при неправильной заточке: это заваливание режущей кромки вперед. Из-за чего она не будет самой высокой точкой зуба, а на задней поверхности будет своеобразна возвышенность, горка. При этом сверло работать не будет, т.к. при сверлении оно просто будет тереться задней поверхностью о материал.

Правильная и не правильная заточка сверла

Подточка перемычки и ленточки

Дополнительно к основной заточке можно подточить перемычку и ленточку. Не обработанная перемычка создает значительное сопротивление сверлению – продвижению сверла вглубь обрабатываемого материала. Чтобы уменьшить сопротивление перемычку подтачивают с двух сторон, но не полностью. Полное стачивание перемычки недопустимо, при этом заточку инструмента придется начинать заново, чтобы ее восстановить.

Есть несколько типов подточки перемычной кромки:

с канавкой для отвода стружки
с увеличением передних углов на кромке перемычки
с увеличением передних углов на кромке перемычки и подрезанием задней части зуба
со стачиванием части перемычки
со стачиванием части перемычки и подточкой режущих кромок
с прорезкой перемычки

Типы подточки поперечной кромки сверла

Перемычку стачивают на глубину 0,1—0,15 диаметра сверла. В результате повышается стойкость, сверло лучше врезается в материал, повышается производительность сверления, уменьшается усилие подачи. Перемычку можно подточить на сверле любого диаметра, но для диаметров менее 5 миллиметров понадобятся специальные инструменты, например, алмазный надфиль.

Как выбрать хороший товар

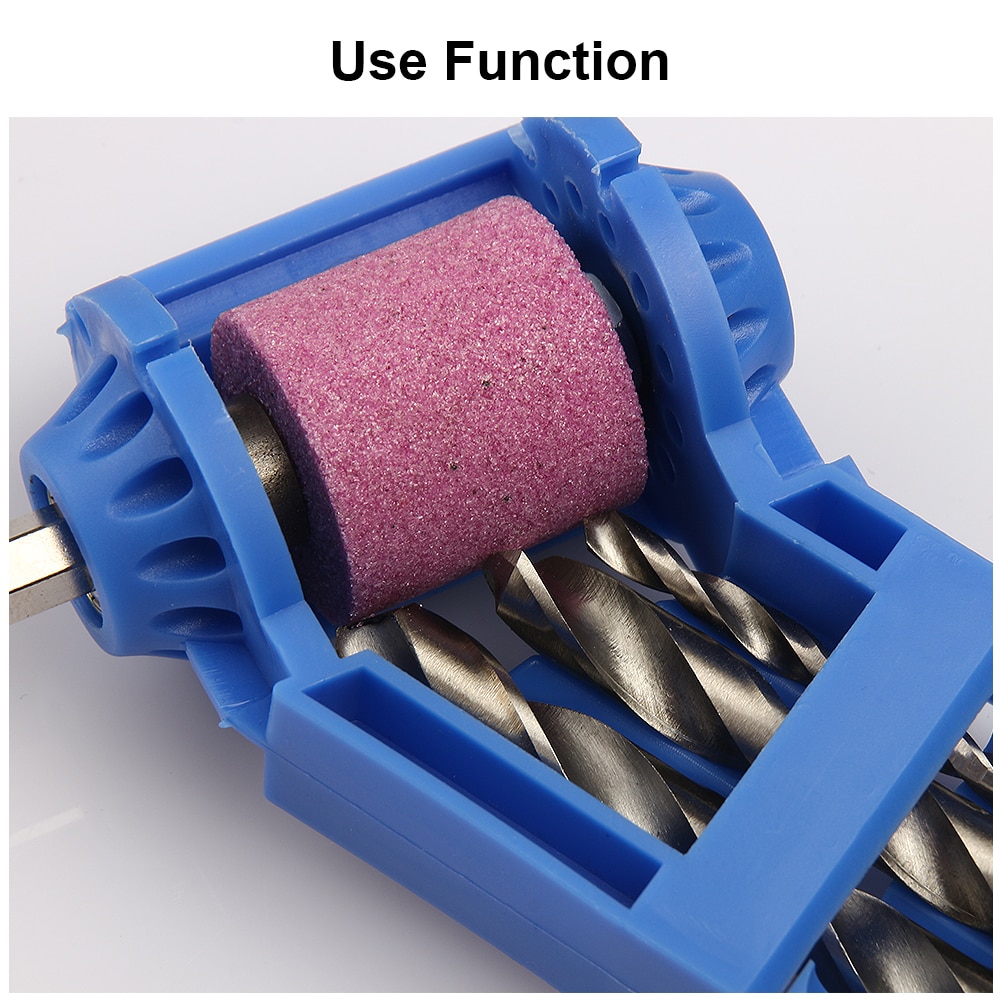

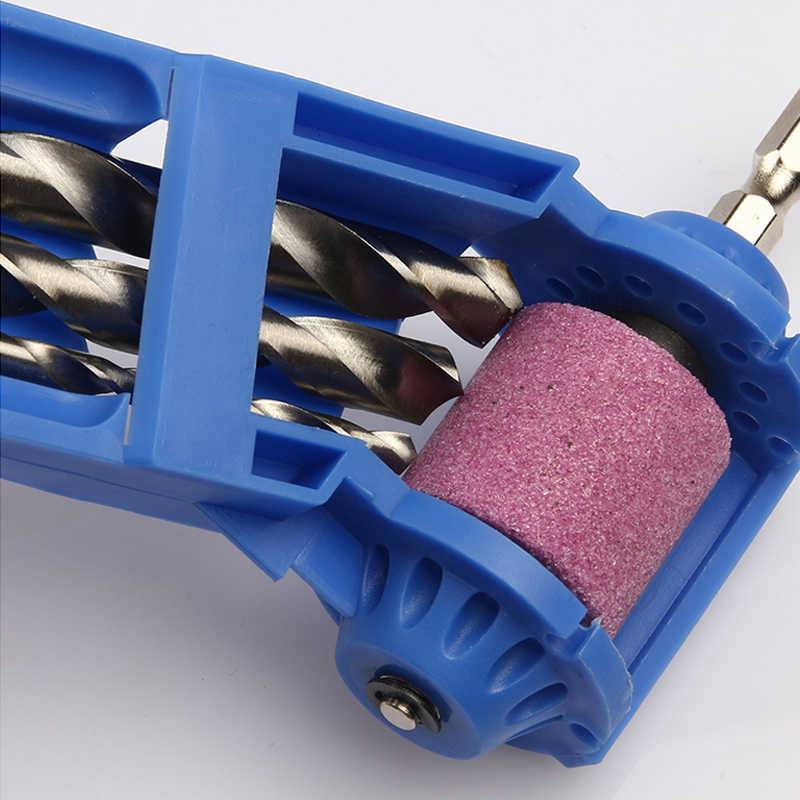

Приспособление на дрель для заточки сверл в магазинах стоит около 1000 рублей. Перед покупкой обязательно проверьте её совместимость с инструментом. Нужно понимать, что насадка- это довольно примитивное оборудование. Однако, оно позволяет сильно сэкономить, ведь брать профессиональное оборудование или обращаться за помощью к специалистам-очень дорого.

Иногда производители сами предоставляют насадку в комплекте с инструментом . Это самый оптимальный вариант, скорее всего товар будет качественным.

Существует три основных вида насадок:

Для дисковых пил.
Для свёрл.
Для заточки рабочих частей разнообразных инструментов.

Абразивные диски
