Обратный клапан своими руками: как сделать самодельный для воды

Сборка системы автоматического полива растений по расписанию

Работа системы такова: что таймер подключен к сети переменного тока напряжением 220 В. Он управляет работой адаптера, включенного в него. И по заданному расписанию включает или выключает адаптер питания, нагрузкой которого в свою очередь является электромагнитный клапан. К клапану подведено центральное водоснабжение и как только клапан открывается все давление устремляется в садовый шланг и разбрызгивается через распылитель-разбрызгиватель на участок. Таких разбрызгивателей можно подключить через тройник ещё несколько, если вам нужно поливать большую площадь садового участка.

Теперь переходим непосредственно к сборке

Фактически она заключается в том, чтобы поставить клапан между содовым шлангом и водопроводом, подключить к клапану блок питания и воткнуть все в сеть. Все просто, без лишней мороки. Можно конечно же отрезать провод от адаптера и сразу прикрутить его к клапану, но до клапана и до розетки у меня солидное расстояние. Поэтому я буду удлинять цепь 12 вольт. Подключаю провод к блоку питания. Подсоединяю клеммы ко второму концу и дальше подключаю к клапану. Затем, прикручиваю переходник к водопроводу. Ко второму концу прикручиваю переходник на садовый шланг. Желательно между клапаном и водопровод предусмотреть дополнительный шаровой или вентильный кран, чтобы системы водоснабжения можно было перекрывать в случае непредвиденных обстоятельств.

В итоге собрать и настроить не потребовалось много времени и труда. Если вы, прочитав эту статью, тоже решились на постройки сего чуда, то в продаже появились уже готовые таймеры со встроенными клапанами и автономным питанием, о которых я конечно же не знал, когда собирал систему. Вот они. Питаются от батареек.

Но у моей самодельной системы есть полюсы: управлять поливом можно из дома, а не из подвала, где обычно устанавливается таймер. Любая из представленных систем обладает недостатком: систему все равно нужно контролировать, так как если идет сильный дождь она все равно включиться и ещё больше зальет грядки.

Итог работы системы автоматического полива

Система проста, автоматическая, дешевая, расширяемая, дополняемая. К примеру, можно дополнить систему насосом и поливать не растения не водопроводной водой, а дождевой водой из бочки, или другой емкости. Для автоматического управления различными гидравлическими системами необходимы электрические клапаны. Готовые изделия достаточно дороги. Поищем решение подешевле.

Наиболее доступны клапаны от вышедших из строя стиральных машин.

Катушки таких устройств рассчитаны на напряжение 220 вольт переменного тока, что ограничивает их возможности. Иногда удобнее управлять клапаном низковольтным напряжением 12 вольт.

Мне такой прибор понадобился для регулирования режима отопителя салона автомобиля ВАЗ. Подходящие клапана от иномарок стоят возмутительно дорого, а с повышение курса валюты и вовсе становятся предметом роскоши. Попробуем переделать электроклапан от стиральной машины под бортовое напряжение автомобиля.

Сначала посмотрим, как всё устроено.

Снимаем катушку, засовывая тонкую отвёртку в щель между соленоидом и корпусом. При этом можно слегка сжимать лепестки, фиксирующие катушку соленоида плоскогубцами.

Для работы при напряжении 12 вольт необходимо заменить соленоид (катушку) клапана.

Наиболее подходящий соленоид был найден в воздушном клапане ЭППХХ ВАЗ 2105.

Поскольку в интернете не было найдено изображений внутренностей, приведу их для любознательных.

Правила монтажа и эксплуатации

Во время монтажа и эксплуатации соленоидных клапанов необходимо учитывать следующие моменты:

Перед самостоятельной установкой электромагнитного устройства для воды, необходимо произвести подготовительные работы, в которые входит зачистка труб и их разметка.
Место установки клапана должно находиться на виду, и быть в свободном доступе. Компактность электромагнитных клапанов упрощают эту задачу.
Категорически воспрещено монтировать устройство в том случае, когда электромагнитная катушка будет играть роль рычага.
Монтаж и демонтаж должен проводиться, только когда устройство полностью обесточено.
Рекомендуется установить на систему грязевой фильтр, благодаря которому изделие не будет забиваться инородными частицами.
На соленоид не должна оказываться нагрузка от веса труб.
Установку нужно проводить согласно маркировке стрелок указывающих направления, нанесенных на поверхность клапана.
В случае если установка производится на открытом пространстве, устройство необходимо защитить специальной изоляцией.
В качестве уплотнителя соединений клапана и трубы рекомендуется использовать ФУМ-ленту.
К электросети устройство подключается с помощью гибкого кабеля чье сечение жил не должно быть меньше 1 мм.

Соблюдение правил при монтажных работах и требований инструкции по эксплуатации продлят срок службы устройства, которое стабилизирует рабочее давление среды внутри системы.

Неполадки при работе данного устройства зачастую обуславливаются следующими проблемами:

из-за разрыва кабеля управляющего блока, кабель не может получить нужное электропитание;
в случае выхода из строя пружины, при нормальной подаче электропитания клапан не срабатывает;
если при пуске оборудования не слышно характерного щелчка, то причина кроется в сгоревшей электромагнитной катушке.

Привести к неисправности соленоидного клапана нормально-закрытого может даже банальный засор отверстия.

Осмотр внутренних элементов водяного клапана должен осуществляться только при полностью опорожненной системе. Самостоятельное выполнение сложного ремонта не рекомендуется.

Любая электрическая машина работает благодаря наличию многих специальных деталей. Предлагаем рассмотреть, что такое нормально закрытый соленоидный клапан, его принцип действия и где его купить.

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

“>

Выбор места установки

Выбрать место установки обратного клапана правильно, можно только при соблюдении ряда требований:

при заборе отработанного воздуха в одном месте, независимо от того, соединено оно с шахтой или выходит на улицу, достаточно поставить на входе один клапан;
при разветвленной системе вытяжной вентиляции — имеется несколько самостоятельных вытяжек или окон одного канала — поступают так: на каждую точку забора устанавливается обратный клапан. Такое техническое решение предотвращает перенаправление потоков воздуха, особенно при наличии активной вытяжки на кухне. Для подстраховки в частных домах и коттеджах ставят дополнительный обратный клапан на выходе — предотвращает опрокидывание тяги при сильном ветре;

Клапан-жалюзи для установки на выходе вентиляции.

в квартирах обратный клапан устанавливается на стену, в коттеджах допускается установка на потолок. Такие требования объясняются необходимостью регулярного обслуживания устройства — заслонка должна легко открываться/закрываться, а жировой налет с пылью мешают;
ставить на приточно-вытяжную вентиляцию обратный клапан лучше в квартире, исключая малейшую вероятность замерзания заслонки.

Наличие разных схем вентиляции не позволяет в данной статье более подробно рассмотреть вопросы размещения обратного клапана на кухне, ванной комнате, туалете. Для этого требуется отдельный материал.

Как осуществляется установка обратного клапана для вентиляции

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

Устройство шарового обратного клапана

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

Тарельчатый обратный клапан в разобранном виде

На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.

Это интересно: Диаметр канализационной трубы — основные характеристики и правила расчета

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

корпуса;
золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
уплотнительной прокладки;
пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Типы обратных клапанов

Можно разделить обратные клапана по материалам:

чугунные;
латунные;
из различных сталей;
пластиковые.

Последние часто предпочитают из-за их невысокой стоимости.

По конструкции различают четыре основных вида клапанов:

Шаровый.
Поворотный (лепестковый или возвратный).
Подъёмный.
Межфланцевый.

Рассмотрим их особенности.

Шаровый

Подпружиненный шар выполняют из резины или чугуна, покрытого резиной.

При нормальном движении потока, шарик перемещается назад, и пропускает жидкость, при возвратном движении он наглухо блокирует выходное отверстие.

Подходит для наружной канализации и там, где требуется хорошая пропускная способность.

В систему отопления советуют ставить арматуру, создающую минимальное сопротивление, поскольку от скорости движения воды напрямую зависит температура в доме.

Поворотные

Лепесток, перекрывающий входное отверстие, крепится на шарнире и, как обычная дверь, «распахивается» от движения воды.

Он не мешает прохождению потока, поскольку в открытом виде помещается в заглушенное боковое ответвление клапана.

Недостаток конструкции в том, что когда давление воды падает и лепесток захлопывается, происходит гидроудар.

Это не так страшно, если диаметр клапана не велик, но в больших конструкциях удар может повредить сам механизм или приборы, которые призван защищать.

Для клапанов больших диаметров была разработана безударная конструкция поворотного затвора – с мягким ходом.

Подъёмные

Эта конструкция с изогнутым ходом жидкости. В Перпендикулярном отсеке расположен механизм из пружины и золотника, который под напором воды поднимается вверх и прижимается к заглушенной части прибора

Для нормальной работы арматуры, важно, чтобы её располагали на горизонтальном участке, а заглушенный участок располагался строго вертикально

Механизм восприимчив к качеству жидкости – грязная вода со временем может вывести его из строя.

Межфланцевые

Они, в свою очередь, делятся на:

Дисковые.
Двустворчатые.

Дисковые. Его затворка выполнена в форме круглой пластины, которая в обычном положении прижата пружинами к седлу.

Но давление, создающееся потоком воды, отклоняет диск, и вода поступает по трубе.

Однако, завихрения, создающиеся при такой конструкции, делают его пригодным не для всех случаев.

Двустворчатые. Во втором случае, затворка состоит из двух половинок, прикреплённых на стержне по центру устройства. Поток воды их складывает и проходит по трубе, практически без сопротивления.

Преимущество миниатюрной конструкции в том, что её можно устанавливать и вертикально, и горизонтально, и под наклоном.

Оба варианта межфланцевых клапанов просто устанавливать, зажав их между фланцами и стянув болтами. Схема практически не удлиняет трубопровод, а механизм весит в 5-8 раз меньше, чем другие аналоги того же диаметра.

Изготовление обратного клапана

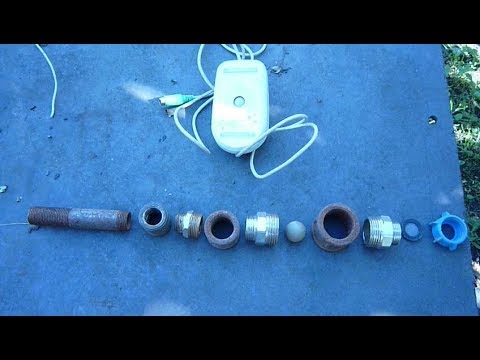

Чтобы сделать обратный клапан, воспользуемся стандартным тройником с внутренней присоединительной резьбой.

Рис.1. Тройник как корпус обратного клапана

Подготовка заборного патрубка

Перед его установкой нужно подготовить посадочное место для запирающего шарика в следующем порядке:

Зажать деталь в тиски за гладкую часть.
Сверлом, диаметр которого на 5 – 6 мм больше внутреннего диаметра патрубка, выполнить фаску размером 1,0 – 1,5 мм под углом 60 о (стандартная заточка сверла).
В отверстии поместить шарик и несколько раз легко ударить по нему молотком. При этом образуется ровное посадочное место для шарика за счет расплескивания шероховатостей и неровностей металла трубы в месте ее контакта с шариком

Важно! Степень деформации патрубка не должна распространяться на форму трубы, то есть, ее наружные размеры должны остаться неизменными.

Изготовление пружины

При подборе материала для этого изделия предпочтительна нержавеющая неотожженая проволока диаметром 0,5 – 0,8 мм. В таком состоянии она остается достаточно упругой и долго сохраняет это свойство, в то же время отожженная быстро их потеряет. Сделать ее можно так:

Замерить внутренний диаметр тройника.
Подобрать стержень, диаметр которого составляет 0,65 – 0,7 от замеренного размера на тройнике.
Зажать стержень в тисках, просверлить отверстие диаметром чуть больше диаметра выбранной проволоки, которая должна свободно в него входить.
Вставить конец проволоки в отверстие, загнуть.
Плотно, виток к витку, намотать проволоку на стержень, снять с него не отрезая конца.
Замерить параметры пружины: диаметр на два миллиметра меньше внутреннего размера тройника; длина должна обеспечивать удерживание шарика во входной части при полном сжатии. Это позволит удержать его в корпусе при работе насоса.
Пружину обрезать в размер по длине. Крайние витки подогнуть внутрь на ¾ диаметра, зашлифовать.

Сборка клапана

установить всасывающий патрубок;
установить заглушку на противоположном выходе, предварительно разместив внутри корпуса пружину и шарик. Длина пружины должна обеспечить плотное прилегание шарика к торцу входного патрубка, при необходимости – растянуть пружину.
регулировка усилия сжатия пружины производится заворачиванием (откручиванием) заглушки.

Рис.2 Устройство обратного клапана

Очевидно, что технология изготовления обратного клапана не содержит в себе сколько-нибудь сложных операций и вполне доступна, чтобы сделать обратный клапан самостоятельно. Недостатком конструкции являются большие габаритные размеры, поскольку на заборный патрубок нужно еще установить фильтр. Таким образом, размещение его в скважине ограничено ее размерами – внутренним диаметром обсадной трубы.

Как установить клапан обратный на вентиляцию?

Сначала необходимо сформироваться с количеством клапанов, которые мы станем ставить.

Если система забора воздуха примитивная

Итак, если у вас только одно место воздухозабора, и он дальше поступает в шахту, то устранить обратную тягу можно с помощью одного клапана в данной системе.

Если система забора воздуха трудная

Если система вентиляции

трудная и подразумевает пару отверстий вытяжек для проветривания, то необходимо использовать правило, которое изменяет кол-во и размещение обратных клапанов.

Первое, клапан ставится на любую ветку, которая соединяет воздухозабор и главную магистраль. Это необходимо для того, дабы воздушные потоки не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
Второе. Клапан обратный следует устанавливать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не нужно делать, но по опыту и практика, наличие клапана в аналогичных местах в первую очередь.

Обратный клапан

необходимо ставить в легкодоступных местах, дабы можно было его удобно и быстро обслужить и очистить.

Сейчас изготовители вентиляторов и вытяжек уже предполагают в собственных конструкциях обратные клапаны. Благодаря этому монтаж добавочных клапанов нерационален.

Монтаж клапана обратного типа с улицы

прост, приобретаем клапан Если учитывать форму и размер отверстия, прикладуем его и размечаем места под высверливания. Сверлим, прикладуем и крепим, заранее промазав края клапана герметиками.

Нужно сказать, что для улиц прекраснее всего приобретать клапана с элементами из металла. Если ни с того ни с сего на них появится лед их легко можно механически отчистить, а пластик вполне возможно поломается.

Монтаж клапана обратного типа в середине помещения

Если вы монтируете накладной обратный

клапан перед вентилятором в середине помещения, то процесс похож с описанием выше.

А если вам необходимо провести монтаж клапана обратного типа в середине шахты вентиляции, то вам понадобится сделать снос вентиляционного устройства.

Собираем клапан обратный в середину корпуса камеры вентиляции и выполняем разметку для крепежа.
Потом достаем сам корпус и просверливаем отверстия в размеченных местах.
Потом устанавливаем корпус на место и размечаем отверстия на кирпичных или стенках колодца сделанных из бетона.
Сверлим шлямбуром отверстия в бетоне.
После устанавливаем дюбеля, и собираем всю конструкцию вместе, все тщательно скрепляем, смотрим, дабы не было щелей между клапаном и корпусом.
Если щели присутствуют, то их необходимо обработать герметикам на основе силикона.
После этого устанавливаем вентилятор.

Сейчас вы можете не бояться о проникновении лишних ароматов в ваше помещение.

В заключение нужно упомянуть, что сейчас на рынке есть очень большой ассортимент моделей, габаритов и форм обратных клапанов для проветривания.

Однако следует знать, что приобретать следует у добросовестных изготовителей и вот тогда вы получите приспособление с соответствующими качествами и гарантией качества.
