Обратный клапан для воды для насоса

Виды и свойства

Конструкция запорных элементов обратных клапанов, для установки которых используются фланцы, может быть различной. Выбор фланцевого затвора с определенным типом запорного элемента зависит от того, для решения каких задач предназначено такое устройство.

Итак, в зависимости от конструкции запорного элемента различают:

• поворотный клапан;
• обратный клапан подъемного типа;
• обратный клапан с шаровым запорным элементом;
• двухстворчатый обратный клапан;
• приемный обратный клапан, оснащенный сеткой.

Конструкция некоторых обратных клапанов фланцевого типа

Клапан обратный поворотный – это запорное устройство, основной частью которого является стальной захлопывающийся диск, фиксируемый на подпружиненной оси. В тот момент, когда такой обратный клапан открыт, диск в его внутренней части располагается параллельно движению рабочей среды, а когда закрыт – перпендикулярно. Обратный поворотный фланцевый клапан отличается простой конструкцией и, соответственно, невысокой стоимостью. Если говорить о недостатках обратных клапанов данного типа, то наиболее значимым из них является то, что их поворотный механизм в момент закрытия слишком сильно захлопывает запорный диск, что со временем приводит к износу посадочного места. Подобного недостатка лишены поворотные обратные клапаны, оснащенные специальным механизмом, обеспечивающим плавное закрытие запорного диска. Между тем такие усовершенствованные фланцевые поворотные клапаны отличаются более высокой стоимостью, что несколько ограничивает их применение.

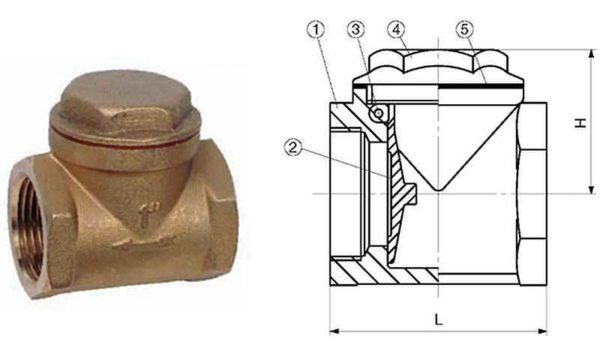

Устройство обратного поворотного клапана

В подъемных обратных клапанах фланцевого типа в качестве запорного элемента используется специальный золотник, который под давлением рабочего потока поднимается по вертикальной оси, а при снижении давления – опускается на свое посадочное место, перекрывая движение транспортируемой по трубопроводу среды. Следует иметь в виду, что такие клапаны за счет особенностей своей конструкции могут устанавливаться только в вертикальном положении.

В шаровых обратных клапанах, как следует из их названия, в качестве запорного элемента используется золотник, выполненный в виде шара. Большой размер не позволяет применять их в качестве межфланцевых запорных устройств.

Клапан обратный фланцевый шарового типа

Обратный двухстворчатый клапан, который выпускается преимущественно в межфланцевом исполнении, предполагает использование в его конструкции одновременно двух захлопывающихся створок. Каждая из них подсоединена к пружине, которая и регулирует силу их сопротивления давлению рабочего потока. Межфланцевый двухстворчатый клапан за счет небольших размеров его запорных элементов – створок – отличается очень компактными размерами.

Обратные клапаны, конструкция которых дополнительно оснащена сетчатым фильтром, используются для установки на трубопроводных системах для выкачивания нефти, газа или воды из подземных источников. Такие устройства, наиболее популярной моделью которых является 16Ч42Р, одновременно решают две важные задачи: их запорный механизм не дает жидкости или газу вернуться обратно в источник, а сетка защищает трубопровод от попадания в него крупного мусора.

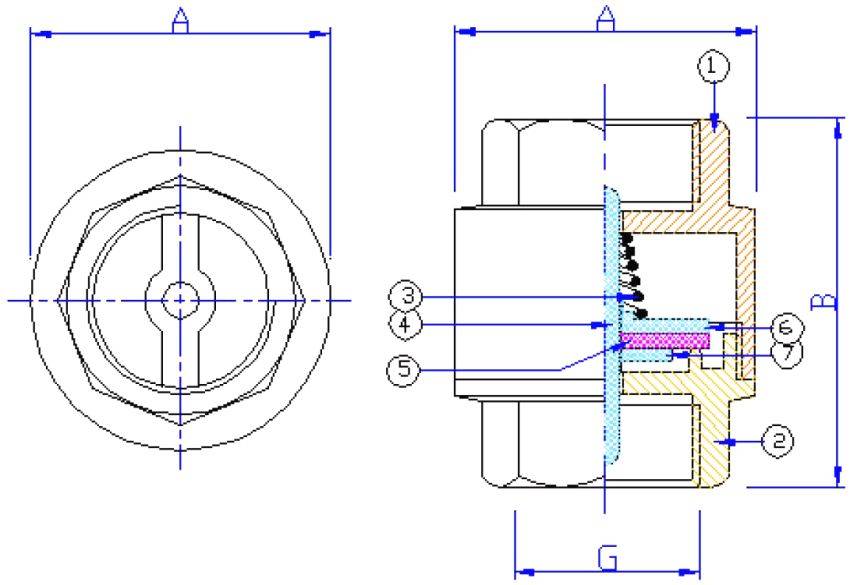

Конструкция клапана 16Ч42Р различается в зависимости от габаритов изделия

Модель 16Ч42Р, корпус которой изготавливается из стали или чугуна, отличается широкой универсальностью и может устанавливаться на трубопроводах или насосах, используемых для перекачивания как жидких, так и газообразных сред.

Габаритные и присоединительные размеры клапана 16ч42р

Обратные клапаны для воды: виды, конструкция и принцип работы

Изначально все виды обратных клапанов проектировались с одной целью — предотвратить поток жидкости по трубопроводу в обратном направлении. Происходит это из-за остановки по той или иной причине насосного оборудования.

Без клапана обратного потока вода может из системы вылиться обратно в скважину или колодец, при этом крыльчатка насоса или водяного счетчика будет вращаться в обратном направлении, что часто приводит к ее поломке.

У всех обратных клапанов принцип действия практически одинаковый: при снижении давления ниже установленного предела срабатывает специальное устройство, которое закрывает внутренний проход для жидкости. С повышением давления запорное устройство открывается, и вода может проходить в прямом направлении.

По типу запорного механизма существует четыре вида:

• поворотные;
• шаровые;
• подъемные;
• дисковые.

По типу соединения клапаны обратного потока могут быть с муфтовой резьбой, с фланцами, межфланцевыми и с торцевыми выпусками под сварку.

Материалом для изготовления корпуса и рабочих элементов этой сантехнической арматуры может служить латунь, чугун или нержавеющая сталь. Бытовые клапаны чаще всего изготавливают из латуни, они отличаются долговечностью и износостойкостью.

Чугунные используются только на магистральных трубопроводах большого диаметра. Они более дешевые, но подвержены коррозии. Самые надежные и долговечные клапаны — из «нержавейки», но и стоимость их самая высокая. Их применяют в особых случаях на ответственных участках систем.

В поворотном типе запирание прохода в корпусе осуществляется тарелкообразным затвором на поворотном рычаге под действием силы тяжести. Давление воды поднимает затвор, а при снижении давления затвор поворачивается под действием гравитации и закрывает проход для движения жидкости в обратном направлении.

Недостаток такой конструкции в том, что можно использовать такое устройство только на горизонтальных участках трубопроводов. Чаще всего его можно встретить на магистральных трубах большого диаметра.

Идею подъемной конструкции проектировщики скопировали с регулируемого вентиля клапанного типа. Вместо штока с резьбой, который служит для подъема золотника, установлена пружина из стойкой к коррозии стали.

Напор жидкости давит на затвор и поднимает его, тем самым открывая проход. При снижении давления пружина прижимает затвор и закрывает проход, исключая движение жидкости в обратном направлении.

В шаровой разновидности роль затвора играет металлический шарик, который может быть покрыт слоем резины. В некоторых моделях он подпружиненный, в некоторых запирает проход под действием силы тяжести. Эта разновидность считается самой надежной. Ее чаще всего используют как в быту, так и на промышленных объектах из-за простоты конструкции и дешевизны производства.

По конструкции и принципу работы обратный клапан для воды дискового вида похож на подъемную разновидность. Но есть существенное различие: у дискового вида затвор расположен горизонтально, а у подъемного — вертикально. Горизонтальное расположение затвора снижает гидравлическое сопротивление

Это важно для эксплуатации магистральных трубопроводов с большим диаметром

Лепестковый обратный клапан имеет существенный недостаток — закрытие затвора происходит очень быстро, из-за чего возникает угроза гидравлического удара. Поэтому такая разновидность используется в тех случаях, когда поток жидкости имеет небольшую скорость. Лепесток может быть с одной или с двумя створками.

Кроме основного своего назначения обратные клапаны с сетчатым фильтром на входе выполняют дополнительную функцию — очистку воды от крупных механических частиц. Их применяют в системах автономного водоснабжения и устанавливают в точке водозабора из источника воды.

Существуют комбинированные обратные клапаны, имеющие выпуск для дренажа и специальный механизм для удаления воздушных пробок. Патрубок над золотниковой камерой является аналогом крана Маевского, и через него стравливается воздух. Нижний дренажный патрубок расположен после затвора. Через него есть возможность слить воду с системы при закрытом клапане.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки. Не забывайте про стрелку, которая указывает направление движения воды

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый. Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Лепестковый (тарельчатый, хлопушка) обратный клапан

Как уже говорили, в системы отопления с гравитационной циркуляцией ставят модели, имеющие высокую чувствительность к обратному потоку. К таким относятся лепестковый обратный клапан. Его ставят в горизонтально расположенные участки.

Устройство лепесткового клапана

Как видно из чертежа, поток перекрывает легкий диск, который подвешен в верхней части корпуса. Стрелка на корпусе показывает «разрешенное» направление потока. Пока теплоноситель идет в этом направлении, диск поднят, практически не создает сопротивления потоку. При возникновении обратного движения, диск падает, перекрывая клапан.

При срабатывании, резко опустившийся диск ударяет по корпусу. При этом слышен хлопок. Поэтому еще одно название этого типа — «хлопушка». Еще могут называть тарельчатым, так как «рабочий орган» похож на тарелку.

По способу установки бывают вертикальными и горизонтальными. Делают их обычно из латуни. Размер могут иметь самый разный — от полудюйма до трех, пяти и более

При покупке обращайте внимание на такие нюансы:

• Толщина стенки. Чтобы не пришлось быстро менять обратный клапан для отопления из-за трещины в корпусе, толщина стенки должна быть не менее 3 мм. Это у изделий небольшого диаметра. В самых лучших по качеству, стенка может быть 8 мм. А еще можно ориентироваться по весу: много металла, вес будет больше.
• Диск, перекрывающий поток, может быть из латуни и пластика. Если температурный диапазон нормальный, можно брать и пластиковый. Если вам больше по вкусу латунный диск, смотрите чтобы на нем была резиновая прокладка, иначе при закрывании слышен металлический звук. Если таких устройств несколько, перезвон очень действует на нервы. К тому же изделия без резиновых прокладок, обычно выпускаются в Китае. А с китайскими изделиями как повезет: может работать долго и без проблем, а может через непродолжительный срок деформироваться диск.

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

• корпус с рабочей камерой;
• регулирующий орган;
• исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

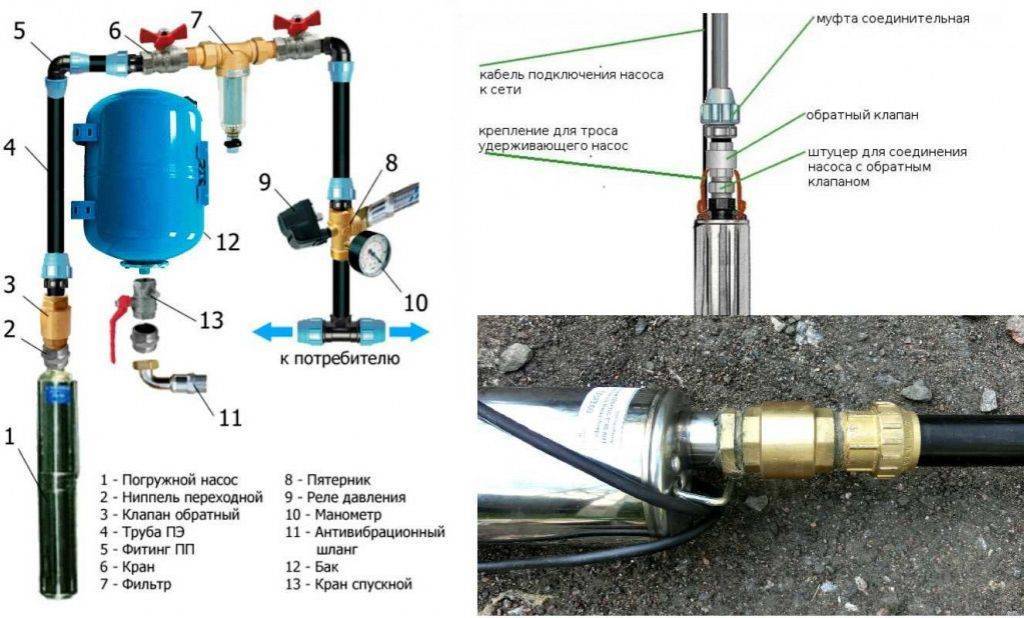

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь

Она может выполняться в нескольких вариантах:

1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

• муфтовые – применяется резьба;
• фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
• межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Для чего нужен на вентиляции обратный клапан

принцип действия обратного клапана на вентиляции

Вентиляционная система включает в себя как входные, так и выходные отверстия. В первые из них поступает свежий воздух с улицы, во вторые — уходит загрязнённый. Выходные устанавливают на кухне и в других местах, откуда необходимо вывести наружу спёртый воздух.

Нормальная работа вентиляции предусматривает, что поток воздуха проходил через выходные отверстия из помещения наружу. Если происходит обратное движение, то вентиляционная система перестаёт нормально работать. Чтобы этого избежать, нужно использовать обратный вентиляционный клапан.

Когда появляется обратная тяга из выходного вентиляционного отверстия, это может принести такие проблемы:

1. В многоэтажных домах таким образом поступают запахи от соседей.
2. Запах с кухни, водяные поры вместо того, чтобы выводиться наружу, скапливаются на кухне.
3. В частном доме в холодное время года поступление холодного воздуха снаружи способно существенно понизить температуру, препятствуя работе системы отопления.
4. Из-за появления обратной тяги дым может вместо того, чтобы уходить наружу, возвращаться внутрь помещения.

Обратный клапан может быть использован для входных или выходных отверстий

Важно, чтобы движение происходило только в нужном направлении. В большинстве случаев установка обратного клапана позволяет решить возникшие проблемы

Возможные ошибки и проблемы при установке

Устройство может выйти из строя из-за ошибок при монтаже.

В процессе установки обязательно соблюдать инструкцию

Желательно раз в месяц проводить осмотр на предмет неполадок

Возможные проблемы:

Отсутствие потока воды

Неправильная установка. Стрелка показывает направление потока.

Что делать: Разобрать и развернуть клапан

При монтаже не извлекли заглушку или фиксатор затвора. Это приведет к тому что устройство не будет пропускать жидкость

Решение: Демонтировать, извлечь заглушку или фиксатор

Клапан плохо держит,

негерметично перекрывает.

Возможно попадание твердой частицы, которая не даёт полностью перекрыть проход.

Что предпринять: Для начала попробовать вымыть попавший сор водным потоком. Нужно несколько раз открыть и закрыть ближайший запорный кран. Если не помогло, разобрать обратный клапан, хорошо промыть и смонтировать обратно

Лопнула резьбовая муфта.

Такое бывает при большой нагрузке в трубопроводе, бракованном изделии или намотано слишком много уплотнительного материала

Что делать: Можно исправить только заменой изделия

Постукивания

После установки обратного клапана слышны постукивания. Такое может произойти из-за большего диаметра клапана. Еще вариант: установлен слишком близко к насосу.

Решение: в первом случае приобрести устройство с меньшим диаметром. Во втором переставить в более подходящее место.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Классификация вентилей

По конструкции корпуса:

• проходные. Вентили такого типа монтируются на прямолинейных участках трубопровода, где не допускается уменьшение потока рабочей среды. Проходная арматура имеет большой вес и высокое гидравлическое сопротивление;
• прямоточные. Патрубки такого запорного вентиля расположены противоположно друг другу. Корпус более компактный, но длинный и тяжелый. Гидравлическое сопротивление ниже, чем у проходных моделей;
• смесительные трехходовые. Такие запорные вентили могут иметь три или четыре присоединительных патрубка. Устройства используются для соединения нескольких потоков с разными рабочими средами: газообразными и жидкими. Смесительные вентили используют для стабилизации рабочей температуры, процесса разжижения, дозирования реагентов и т. д.;
• угловые. Запорные вентили этого типа имеют перпендикулярно расположенные присоединительные патрубки, монтируются в местах поворота магистрали.

По типу регулирующего элемента:

• односедельные. Клапан выполнен в виде иглы с переменным по длине сечением. Запирающий элемент может крепиться к шпинделю или быть с ним одним целым. Клапан монтируется в корпусе посредством резьбы, но не обеспечивает герметичность при закрывании. Вентиль подходит для работы в системах с небольшим потоком газа;
• двухседельные. Такие вентили разгружают шток по оси при разности давлений на входе и выходе. Слабый подъем регулирующего элемента не обеспечивает достаточную плотность запирания.

По степени герметизации:

• сальниковые. Они имеют простую конструкцию, невысокую стоимость. Устройство такого вентиля предусматривает возможность смены сальника или донабивки;
• сильфонные. Предназначаются для работы с опасными (токсическими, взрывоопасными) веществами, когда утечка недопустима. Уплотнение отличается высокой надежностью, но не подлежит ремонту.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.
