Клапаны для компрессора

Назначение, особенности конструкции и сферы применения

Обратный клапан, устанавливаемый на выходном отверстии головки компрессорного устройства, пропускает сжатый воздух только в одном направлении – к ресиверу или любому другому резервуару. Таким образом, данный клапан предотвращает возврат сжатого воздуха, находящегося в ресивере или других элементах пневмосистемы, обратно в компрессор. Наиболее велик риск возврата сжатого воздуха из пневмосистемы во внутреннюю часть компрессора в моменты перерыва в работе устройства (если нагнетательные клапаны компрессора неплотно прилегают к седлам), а также в момент его запуска в работу.

Конструкцию типового компрессорного клапана составляют следующие элементы:

Устройство обратного клапана компрессора

В корпусе обратного клапана, кроме отверстия, которым он при помощи штуцера соединяется с компрессором, имеется еще одно: к нему подключается клапан разгрузки компрессора. Назначение такого предохранительного клапана на компрессоре состоит в том, чтобы не допустить превышения допустимого давления в рабочей камере.

Принцип работы обратных компрессорных клапанов заключается в следующем.

Принцип работы воздушного обратного клапана

Если давление воздуха в рабочей камере в тот момент, когда компрессор отключают, превышает допустимое значение, срабатывает клапан предохранительный, также установленный на выходе из устройства. В конструкции разгрузочного или предохранительного клапана компрессора используется запирающий элемент шарикового типа, прижимаемый к краям впускного отверстия специальной пружиной. Если усилие, создаваемое на такой шарик сжатым воздухом, превышает то, на которое отрегулирована пружина, клапан открывается, за счет чего и осуществляется нормализация давления.

Предохранительные клапаны в пневмосистемах могут устанавливаться и на резервуарах, в частности на ресиверах. В данном случае назначение таких клапанов состоит в том, чтобы не допустить снижения давления сжатого воздуха, закачанного в резервуар.

Латунные обратные клапаны для компрессорных установок

Устройства, работающие по принципу обратного клапана, то есть отсекающие поток рабочей среды при его движении не в том направлении, используются в различных сферах. В частности, они применяются для установки в:

Обратные клапаны, применяемые в системах по транспортировке жидких сред, предназначены для того, чтобы не допустить попадания этих сред в компрессор, который может от этого прийти в негодность. При транспортировке горячих газов данные устройства также используются для того, чтобы не допустить попадания газов к остальным элементам системы.

Обратный клапан (сифон) для кондиционера. Предназначен для подключения дренажного трубопровода к центральной канализации

Обратные клапаны, которые устанавливаются в системах кондиционирования, решают одновременно две важных задачи:

Очень активно такие устройства используются в вентиляции, где они также решают несколько задач:

Обратный клапан для вентиляции представляет собой закрепленную на оси лопасть

Воздушный клапан обратного действия, используемый в вентиляционных системах, устанавливается не только в производственных и офисных помещениях, торговых центрах и других зданиях общественного назначения, но и в многоквартирных домах. Он защищает квартиры от посторонних запахов, отсекая поток воздуха, поступающий извне.

Основные разновидности

Рассматриваемый клапан ресивера может классифицироваться по достаточно большому количеству признаков, основной заключается в конструктивных особенностях механизма. Выделяют следующие варианты исполнения:

1. Угловые.
2. Прямого типа.
3. Шариковые.
4. Пружинные.
5. Присоединяемые фланцем.
6. Створчатые.
7. Устанавливаемые при применении технологии пайка.
8. Выполненные под разбортовку.

Классификация проводится по типу применяемого материала при изготовлении. Чаще всего клапан изготавливается из металла с высокой коррозионной стойкостью, но есть и другие варианты исполнения.

Запорный элемент также характеризуется различными конструктивными особенностями. По этому признаку выделяют следующие варианты исполнения:

1. Шариковые.
2. Мембранные.
3. С плоской пластиной.
4. Лепестковые.
5. С гравитационной решеткой.

Кроме этого, в продаже встречаются варианты исполнения, у которых управление запорным элементом представлено электромагнитным элементом, а не пружиной. Они более точные в работе, но обходятся намного дороже.

Клапаны для компрессора – какие бывают

Воздушный компрессор — это агрегат, принцип действия которого основан на сжатии и подачи воздуха к пневматическому оборудованию под необходимым давлением. Такие установки являются незаменимым элементом как в быту, так и в промышленности, являясь автономно функционирующей технической единицей или будучи включенными в более сложные электроприборы (например, климатическое либо холодильное оборудование). Принципиальная схема любого компрессора включает рабочую камеру и систему клапанов. А поскольку данные аппараты, как и любые другие механизмы, могут ломаться, то необходимо знать, как они устроены, какие бывают клапаны, как правильно их выбрать или изготовить самостоятельно. Обо всем этом – в материале далее.

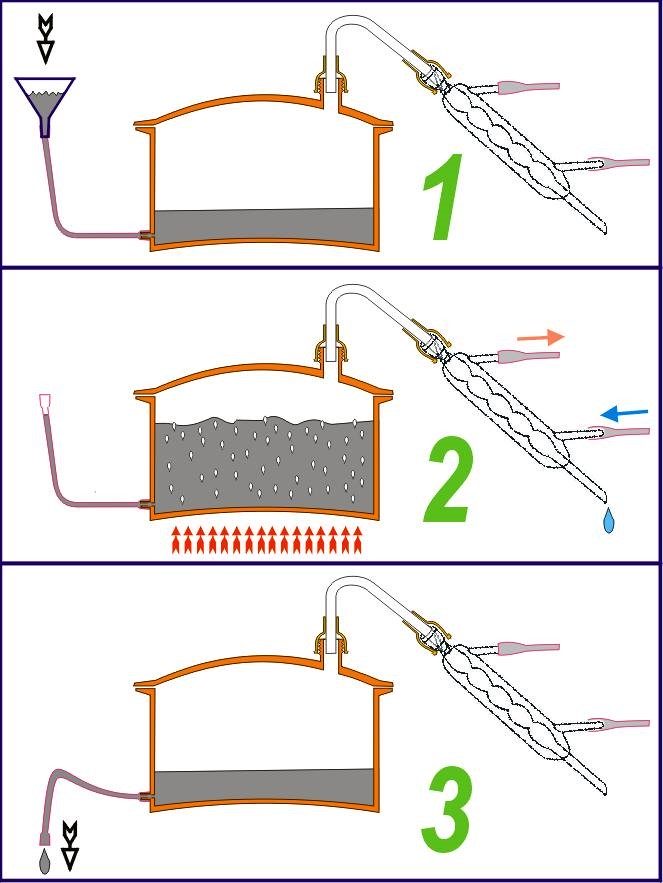

Как сделать предохранительный клапан самогонного аппарата своими руками

Посмотрим на конструкцию клапана внимательней.

Конструкция предохранительного клапана

Берем старый шланг от душа или гибкой подводки и снимаем с него гайки. Комплектуем фторопластовой прокладкой и силиконовой прокладкой. Прокладку можно взять из пивной пробки. Остается все собрать. Правда, от оригинала это будет отличаться шайбой с проточкой под мембрану. Толщина мембраны – 1 мм, а проточки – 1,3 мм, при аккуратном монтаже работать будет.

Есть и еще одна довольно простая и функциональная система предотвращения проблем, связанных с избыточным давлением. Идея проста: на штуцер слива одевается трубка, позволяющая заливать (1) или сливать (3) барду. В процессе перегонки (2) эта трубка помещается выше куба на 600-800 мм и отводится в раковину. Высота перегиба трубки над уровнем барды определяет избыточное давления в мм вод. ст., после которого жидкость начнет переливаться в раковину. Естественно, кран слива должен быть открыт.

Система предотвращения избыточного давления

Просто, надежно и предусматривает возможность множества модификаций.

Эти недорогие и не сложные устройства позволяют избежать серьезных рисков при самогоноварении. Не стоит пренебрегать их использованием.

Источник

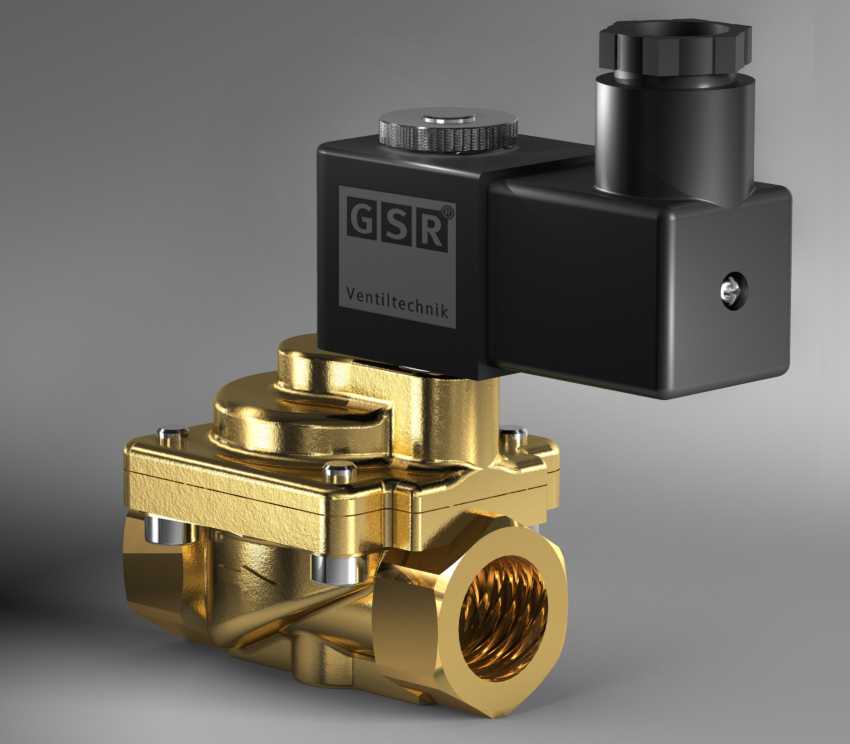

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы.Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Разновидности клапанов сброса избыточного давления

По способу прижатия запорного элемента к седлу устройства подразделяются на следующие виды:

• Пружинные. Сила упругой деформации металла пружины удерживает затвор в закрытом состоянии. Она подбирается таким образом, чтобы напор, превышающий заданный уровень, отжимал запорный элемент от седла. Пружинные модели выпускаются как на постоянное давление срабатывания, так и с возможностью его регулировки. Для этого в конструкцию добавляют регулировочный винт, предварительно сжимающий или ослабляющий пружину. В ходе эксплуатации пружина понемногу теряет свою упругость, и значение срабатывания может измениться.
• Рычажно грузовые. Для прижатия используется сила земного притяжения, воздействующая на груз, подвешенный на конце рычага. Такая система обладает широкими возможностями для регулировки значения срабатывания. Для его увеличения груз передвигают к концу рычага, для уменьшения- ближе к корпусу. Кроме возможностей для точной регулировки, эта конструкция обладает еще одним достоинством: стабильностью значения давления сброса на длительных промежутках времени. Рычажные устройства отличаются большими габаритами и массой. Они применяются в качестве предохранительного клапана для компрессоров большой производительности, установленных стационарно.
• Электромагнитные. В этих передовых устройствах для прижатия запорного элемента используется электромагнитный привод- соленоид. Такие устройства работают в качестве исполнительного элемента централизованной автоматизированной системы управления. Датчик давления может размещаться рядом с затвором, а можем находиться в совсем другой части системы. Большинство из них снабжаются дополнительно рабочей пружиной. При пропадании электропитания или связи с управляющей системой клапан сброса превращается в обычный механический.

По способу присоединения арматура сброса делится на следующие типы:

• Резьбовые. Наиболее распространяемый тип для устройств сброса малого давления. Легки в монтаже и демонтаже даже для неподготовленного персонала- для этого достаточно гаечного ключа. Чаще всего используются как аварийный клапан мобильного компрессора небольшой мощности.
• Фланцевые. Сложнее в монтаже и дороже, обеспечивают высокую герметичность. применяются в системах среднего и высокого давления.
• Сварные. Обеспечивают максимальную герметичность и надежность. Сложны в монтаже/демонтаже, требуется специальное оборудование и подготовленный персонал.

По материалу, из которого изготовлено устройство, различают:

• Стальные. Обладают высокой прочностью и большим ресурсом. Выдерживают большое давление.
• Латунные. Отличаются высокой коррозионной стойкостью и большим ресурсом.
• Пластмассовые. Дешевы, но рассчитаны на невысокие значения напора.

Обратный клапан

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

• внутренний затвор (поз. 6), перекрывающий входное отверстие;
• пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
• входной штуцер (поз.7);
• пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Рекомендации по выбору

Если обратник компрессора вышел из строя, то его не трудно заменить на аналогичный

Однако перед тем, как купить новый клапан, необходимо обратить особое внимание на диаметр резьбы, нарезанной на отводах его корпуса. Ведь присоединительные размеры обратника, компрессора и ресивера могут отличаться друг от друга

Необходимо также учитывать технические характеристики и условия эксплуатации компрессора. Ведь существуют клапаны, не предназначенные для работы с компрессорным оборудованием высокого давления. Кроме того, когда рабочая среда при сжатии нагревается до высокой температуры, использование пластиковых обратников нецелесообразно — лучше приобрести узел в металлическом корпусе, который монтируется внутрь воздуховода, соединяющего компрессор и ресивер. Не будет лишним и приобретение разборной конструкции — это позволит в будущем купить соответствующий ремкомплект и устранять неисправность обратника самостоятельно, заменив вышедшие из строя детали приобретенными запчастями.

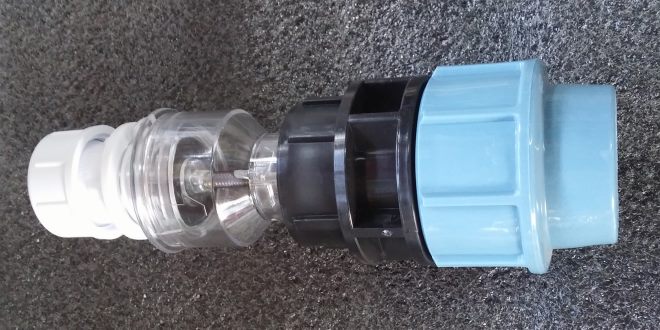

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

• тройник с внутренней резьбой;
• пружина;
• 2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
• шарик, диаметр которого больше размера внутреннего отверстия в муфте;
• металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

1. Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
2. В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
3. Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

2 Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

• корпус с рабочей камерой;
• регулирующий орган;
• исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь

Она может выполняться в нескольких вариантах:

Она может выполняться в нескольких вариантах:

1. 1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. 2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. 3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

• муфтовые – применяется резьба;
• фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
• межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Возможность изготовления собственными руками

Глубокого материального смысла самостоятельное изготовление клапанов не имеет- покупка деталей обойдется едва ли не дороже готового клапана товарного производства. Либо в мастерской дома обязаны быть точные сверлильные, токарные и станки для фрезерных работ для самостоятельного изготовления деталей устройства.

Очень часто домашние умельцы выполняют клапаны собственными руками, чтобы проверить собственные силы в конструировании и сборке. Выполняют также оригинальные затворы для бытовых инновационных установок для производства напитков или аквариумных фильтрационных систем и аэрации. Дальше будет рассмотрена конструкция и производственная технология затворов:

• Шаровой для воды.
• Гравитационный шаровой для воды.
• Тарельчатый.
• Лепестковый для проветривания.

Рисунок 3. Устройство лепесткового воздушного клапана

Конструкции подобраны несложные, технология не просит использования дорогого оборудования. Сделать несложный клапан обратный в мастерской дома вполне возможно. Достаточно обладать слесарными способностями на среднем уровне.

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Обратный клапан

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

• внутренний затвор (поз. 6), перекрывающий входное отверстие;
• пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
• входной штуцер (поз.7);
• пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Рекомендации по выбору

Если обратник компрессора вышел из строя, то его не трудно заменить на аналогичный

Однако перед тем, как купить новый клапан, необходимо обратить особое внимание на диаметр резьбы, нарезанной на отводах его корпуса. Ведь присоединительные размеры обратника, компрессора и ресивера могут отличаться друг от друга

Совет! Отправляясь за новым обратным клапаном для компрессора, не забудьте взять с собой вышедшую из строя деталь. Это значительно облегчит процедуру подбора нового узла.

Необходимо также учитывать технические характеристики и условия эксплуатации компрессора. Ведь существуют клапаны, не предназначенные для работы с компрессорным оборудованием высокого давления. Кроме того, когда рабочая среда при сжатии нагревается до высокой температуры, использование пластиковых обратников нецелесообразно — лучше приобрести узел в металлическом корпусе, который монтируется внутрь воздуховода, соединяющего компрессор и ресивер. Не будет лишним и приобретение разборной конструкции — это позволит в будущем купить соответствующий ремкомплект и устранять неисправность обратника самостоятельно, заменив вышедшие из строя детали приобретенными запчастями.

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

• тройник с внутренней резьбой;
• пружина;
• 2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
• шарик, диаметр которого больше размера внутреннего отверстия в муфте;
• металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

1. Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
2. В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
3. Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Область применения

Компрессоры получили весьма широкое распространение. Рассматриваемое устройство применяется в нижеприведенных случаях:

• Прокладка трубопровода, по которому транспортируются различные газы.
• При создании холодильных установок.
• В магистрали, которая предназначена для всасывания различных жидкостей.
• Защита вентиляционных каналов или кондиционирования.
• Перекрытие трубопровода, который отводит стоки.

Рассматриваемое устройство активно применяется в системах вентиляции. Они требуются для решения следующих задач:

• Предотвращения вероятности проникновения холодных потоков снаружи сооружения.
• Повышения тяги в вентиляционной системе в случае сильного разветвления.
• Исключение вероятности попадания посторонних запахов.
• Для защиты окружающей среды от попадания различных вредных веществ.
• Перекрытие шахт и других токов для исключения вероятности распространения продуктов горения.

В целом можно сказать, обратный клапан является важной частью самых различных конструкций. Его надежность работы обеспечивает длительный срок эксплуатации компрессора

Устройство и принцип работы

В конструкцию обратника входят следующие элементы (см. рис. ниже):

• клапан (6), который перекрывает входное отверстие и оборудован направляющими ребрами, предотвращающими перекос;
• резиновое кольцо (5), установленное в верхней части клапана (6);
• пружина (4), которая прижимает резиновое кольцо к входному отверстию и одевается на выступы, находящиеся на пробке (1) и на клапане (6);
• пробка, которая имеет уплотнение в виде картонной прокладки (2) и позволяет разобрать узел для чистки и ремонта.

Обратный клапан работает по следующему принципу. При включении компрессора воздух, проходя через всасывающий клапан цилиндра, попадает в камеру сжатия, после чего выходит через выпускной клапан и поступает на входной штуцер обратника (7). При достижении определенного давления, клапан (6) вместе с резиновым кольцом поднимается и сжимает пружину (4). В результате открывается проход для воздуха. Воздух перемещается в полость корпуса (3) и далее – в выходной штуцер, соединенный с ресивером. После выключения агрегата клапан (6) под воздействием пружины и давления воздуха из ресивера возвращается на место и перекрывает впускное отверстие.

Как сделать ресивер своими руками

Сборку ресивера осуществляют в следующем порядке:

Схема сборки компрессора

• Зажимают нижнюю часть сосуда в тисках.
• С помощью разводного ключа снимают вентиль.
• Удаляют остатки газа в емкости.
• Снимают крышку с отверстием от запорно-пускового механизма.
• Очищают ёмкость снаружи и внутри от ржавчины и грязи.
• Накручивают крышку с отверстием от запорно-пускового механизма.
• Поверхность баллона очищают от ржавчины и грязи, грунтуют и окрашивают.
• Вставляют переходник и крепят первую крестовину.
• К верхнему патрубку первой крестовины крепят предохранительный клапан.
• К нижнему концу прикручивают шаровой кран со штуцером для подключения дополнительного ресивера.
• К левому патрубку присоединяют вторую крестовину.
• К верхнему концу второй крестовины крепят манометр.
• В нижний патрубок вставляют шаровой кран для подвода воздуха от компрессора.
• К левому патрубку через шаровой кран присоединяют кислородный редуктор.
• К редуктору присоединяют шланг для подключения потребителя.

Компоновка компрессора

Запрещается использовать режущий инструмент до полного удаления остатков газа из емкости. При работе режущего инструмента образуются искры пламени. Попадание искры в сосуд может привести к взрыву.

Для удаления ржавчины и грязи используют антикоррозийные моющие средства.

Схема воздушного компрессора с ресивером из огнетушителя

На что обратить внимание

Перед тем как приобрести вентиль, для начала берут в расчет такое обстоятельство, как интенсивность действующего воздухопотока. В других системах это может быть жидкость или газ. Это обстоятельство напрямую воздействует на запуск и безошибочную деятельность установленного вентиля.

Помимо этого, нужно брать в расчет, что коэффициенты производительности воздухоочистительного агрегата взаимосвязаны с данными мощности аппарата выкачки, будь то помпа или вентилятор. При выборе вентиля берут в расчет температурный режим в комнате и среде, в которой устройство будет поставлено. Существенное значение также имеет и уровень загрязнения окружающей среды. К примеру, агрегат разновидности «бабочка» при влиянии на него струи холодного воздуха начинает значительно сбрасывать обороты. Это может привести к плохому слиянию воздуховода и механизма в целом. Стоимость вентиля может ничтожно колебаться и непосредственно зависит от технических параметров и компании-разработчика механизма.
