Самостоятельное изготовление пеллет в домашних условиях: технология, самодельные грануляторы (шнековый, с плоской матрицей)

Видео о том, как изготовить плоскую матрицу для гранулятора

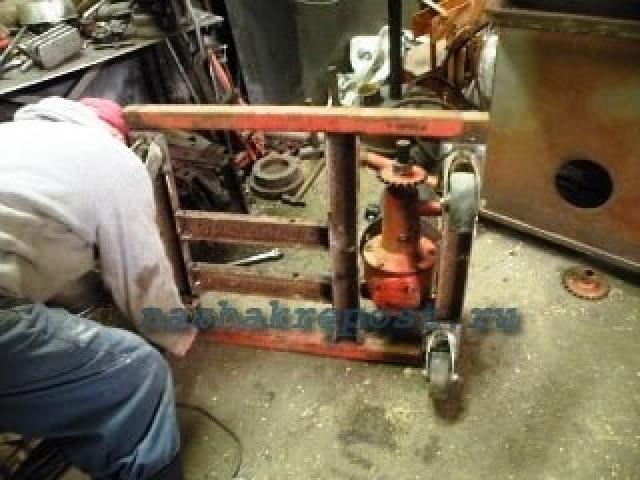

Гранулятор может быть мобильным, с колесиками на раме

Корпус гранулятора изготавливают из листового металла. Состоять он должен из двух частей: в верхнюю будут загружаться опилки, а в нижнюю они будут попадать, пройдя матрицу. Форма корпуса возможна только цилиндрическая, с диаметром, чуть большим, чем матрица для свободного вращения последней. В нижней части необходимо отверстие, желательно с желобом, чтобы готовые пеллеты свободно высыпались в некую емкость.

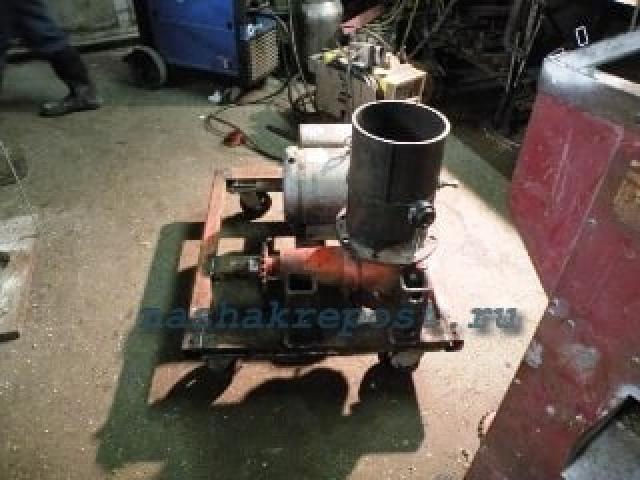

Гранулятор, собранный своими руками

Обе части корпуса приваривать нежелательно, чистить будет сложно. Их можно соединить болтами, предварительно сделав ушки. Вставляют в корпус матрицу и вал с шестернями. Гранулятор готов. Теперь древесные топливные гранулы для собственного пеллетного котла можно изготавливать дома.

Как использовать пеллетс на рыбалке

Ловля карпа на самодельный пеллетс будет достаточно эффективной. Понятно, что фирменные продукты более уловисты, они обладают особыми механическими свойствами, которые позволяют им лучше привлекать рыбу на точку. Но если сравнивать полученные насадки с обыкновенным насадочным пеллетсом, то особых отличий нет. Разница лишь в цене. Самодельный пеллетс в разы дешевле относительно дешевого магазинного. Чтобы прикрепить гранулу к крючку, можно использовать небольшую резинку.

Многие рыболовы применяют волосяную оснастку, как при ловле бойлами. Через волос продевается насадка, которая фиксируется резиновым стопором.

Можно ли использовать самодельный пеллетс в качестве прикормки? Можно и даже нужно. Как видим, особо дорогих ингредиентов данный рецепт не содержит. Поэтому при желании вы сможете наделать достаточное количество гранул. Их можно добавлять при замешивании прикормочных смесей и лепить из них шары. Доставлять такой пеллетс можно рогаткой или парашютом, но обязательно совместно с вязкой прикормкой. На дне пеллетс будет легко отделятся и получится оперативно накрыть стол из прикормки.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

Принципиальная схема шнекового экструдера (гранулятора)

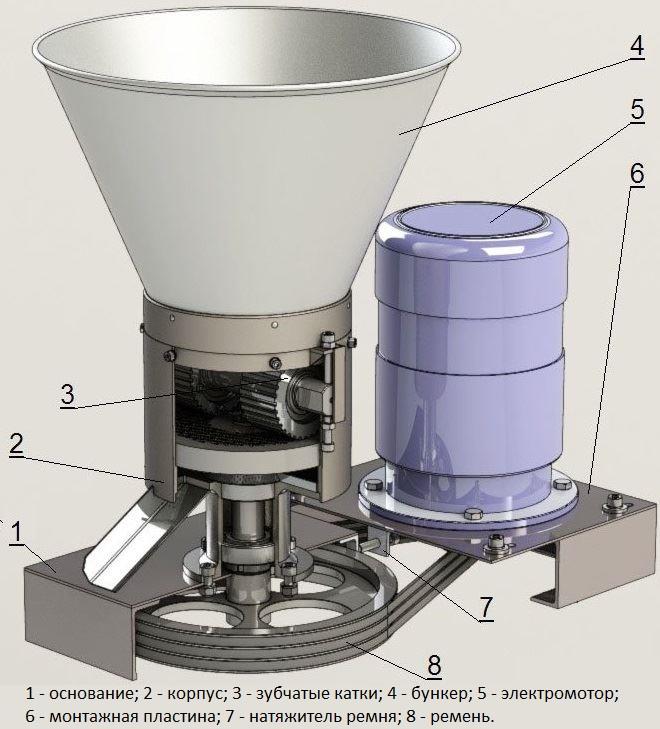

Устройство основного узла гранулятора с плоской матрицей

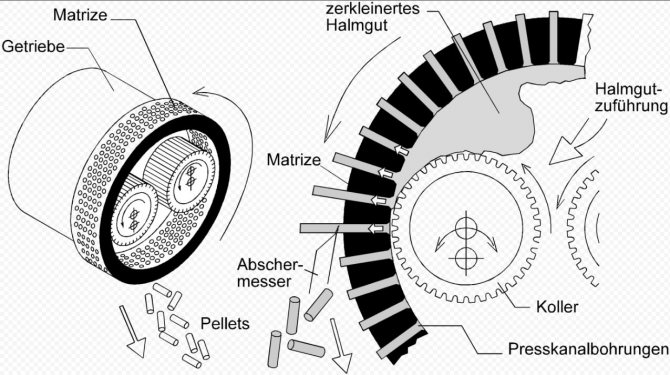

Устройство гранулятора с цилиндрической матрицей

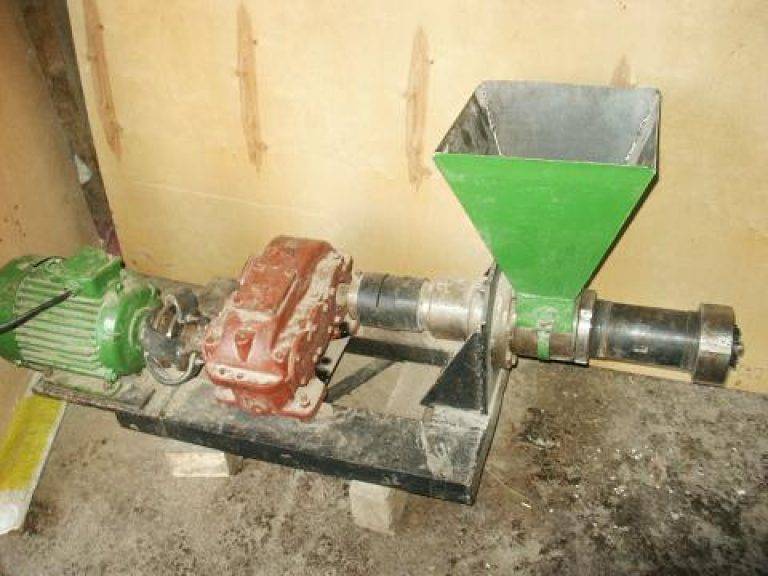

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

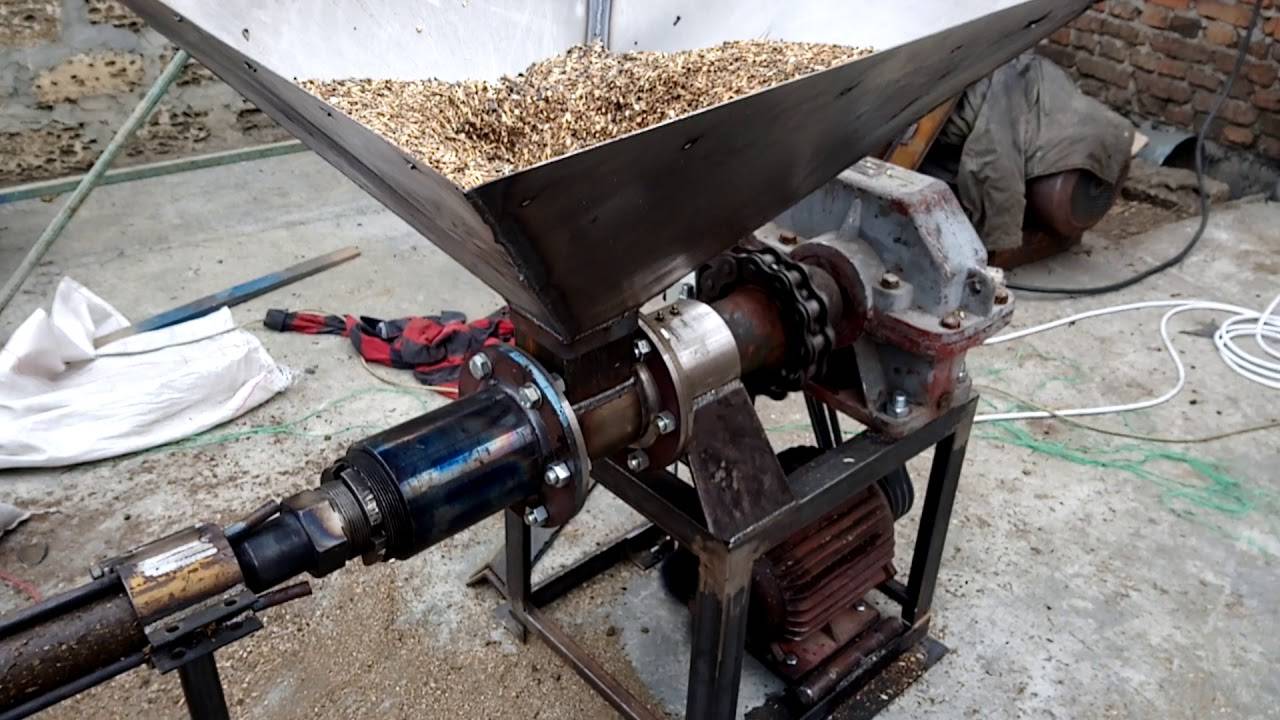

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

Стоимость традиционных энергоносителей повышается, и все чаще владельцы частных домов решают использовать для отопления различные виды биомассы. Один из таких видов топлива — пеллетное. Оно представляет собой прессованные гранулы, а в качестве материалов можно использовать мелкие древесные опилки, торф, солому и т.д. Так как производство этого вида топлива в странах СНГ развито слабо, многие люди решают делать пеллеты своими руками.

Характеристика и виды пеллетов

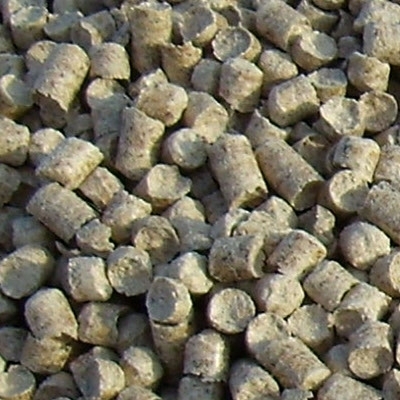

Пеллеты — спрессованные на специальных шнековых грануляторах бруски одинаковой цилиндрической формы. Опилки поставляют, в основном, деревообрабатывающие комбинаты. Преимущества пеллетов:

Экологически чистые.
Применяются для котелен в промышленности и котлов в быту.
Дают много тепла.
Не дорогие по себестоимости.
Удобная транспортировка (при перевозке структура пеллетов не нарушается).

Кроме опилочных пеллетов, производятся следующие:

Торфяные. Высокого качества, но применяются обычно на крупных производствах. Обладают большим процентом зольности. Бытовые котлы после них придется тщательно очищать.
Угольные.
Растительные (из шелухи гречки, кукурузы).
Из соломы. Получается много пеллет и они дешевые. Процент золы высокий — до 3%, поэтому используются в промышленности. Требуют постоянной чистки котла.
Из куриного помета.

Стандартным размером считаются пеллеты длиной 50-70 мм и в окружности 6-8 мм. Это зависит от качества используемой древесины в производстве, и какого сорта нужны пеллеты. Пеллеты также используются в пиролизных котлах. Влажность спрессованных гранул составляет 7-10%. Плотность — 1200-1400 кг/м3.

Характеристики других видов топлива:

Вид топлива	Теплота сгорания	Сера(%)	Зола(%)	Углекислый газ
Дизельное топливо	42,5 Мдж/кг	0.2	1	78 Кг/Гдж
Мазут	42 Мдж/кг	1.2	1.5	78 Кг/Гдж
Природный газ	35-38 Мдж/м3	57 Кг/Гдж
Каменный уголь	15 — 25 Мдж/кг	1-3	10-35	60 Кг/Гдж
Гранулы древесные	17,5 Мдж/кг	0.1	0,5-3,0
Гранулы из соломы	14,5 Мдж/кг	0.2	4
Гранулы торфяные	10 Мдж/кг	4-20	70 Кг/Гдж
Щепа древесная	10 Мдж/кг	1
Опилки древесные	10 Мдж/кг	1

Какие бывают сорта пеллет?

Пеллеты принято классифицировать на следующие виды.

Белые

Топливо этой группы принято относить к премиум-классу. Его, как правило, используют в современном высокотехнологичном котельном оборудовании. При сгорании образуется количество тепла, равное 17,2 Мдж/кг при зольности 0,5%.

Темные

Такие пеллеты называются индустриальными. В их производстве используется, помимо древесины, кора деревьев. Это топливо применяется в котлах, в которых удаление золы осуществляется чаще. Теплотворность его находится на уровне белых пеллет, а зольность несколько выше — 0,7%.

Темные пеллеты

Агропеллеты

Их относят к дешевому топливу, обладающему стандартным качеством. В качестве теплотехнического оборудования для сжигания агропеллет служат большие котлы, способные работать на таком топливе. В результате горения выделяемое количество энергии равно 15 МДж/кг, а зольность может быть более 3%.

Форма гранул пеллет и физико-геометрические характеристики обуславливают хорошую сыпучесть топлива. Таким образом, появляется возможность автоматизации подачи его в котел, что в свою очередь позволяет работать длительное время автономно без участия людей.

Основные этапы производства

Крупное дробление. С помощью крупных дробилок сырье измельчается для подготовки к процессу просушки. В результате должны получиться частички сырья небольших размеров. Таким образом, исходный материал быстрее и качественнее очистится и просохнет.
Сушка сырья. По технологии производства исходный материал по показателям влажности не должен превышать 15%. При высокой влажности сырье будет плохо спрессовываться.
Мелкое дробление. До процесса прессования по технологии сырье должно быть измельчено с помощью дробилки. По нормативам качественный продукт не должен быть больше 1,5–2 мм. Опилки, волокнистая стружка или щепа измельчаются с использованием молотковой мельницы.
Смешивание. Если в сырье уровень влажности ниже 8%, то его следует обработать горячим паром и довести до нормативного показателя в 12%. При использовании в производстве древесины мягких пород хвои можно непосредственно в смеситель добавить воду.

Прессование. Изготовление топливных пеллет может происходить при помощи прессов с плоской или цилиндрической матрицей. Современные производители оборудования предлагают специальные прессы для домашних условий производства. Мощность оборудования и его комплектация подбираются в индивидуальном порядке.
Сушка продукции и ее охлаждение. После прессования готовую продукцию следует охладить, чтобы осушить топливные пеллеты. Затем гранулы упаковывают в мешки.

По технологии рекомендуется упаковывать топливные пеллеты в большие бумажные или холщовые мешки. Для частного потребления очень удобно использовать мешки емкостью не менее 20 кг.

Производство пеллет в личном хозяйстве

При наличии сырьевой базы организация производства пеллет в домашних условиях будет хорошим подспорьем в хозяйстве. Организация технологического цикла получения гранулированного топлива требует такого оборудования, как:

устройство для дробления;
приспособление для сушки;
сито;
гранулятор.

Если древесное сырье представляет собой опилки, то необходимость в использовании дробилки отпадает. Размер опилок приемлем для запуска их в работу. В качестве камеры для сушки можно использовать металлическую бочку. Просеивание исходного материала при помощи сита дает возможность удалить крупную фракцию и неделовые примеси, негативно влияющие на качество продукции. Основным агрегатом данного производства является гранулятор.

Процесс изготовления гранулятора

Перед изготовлением гранулятора важно определиться, какого типа он будет. Конструкция гранулятора с плоской матрицей более доступна для исполнения в кустарных условиях, чем изготовление шнекового с цилиндрической матрицей

Устройство малогабаритного гранулятора

Процесс изготовления гранулятора заключается в операциях по сборке отдельных узлов, которые можно приобрести в готовом виде. К ним относятся такие модули:

электрический двигатель;
редуктор;
рабочий узел;
трансмиссия.

Малогабаритный гранулятор

Некоторые детали под силу изготовить самостоятельно.

Изготовление матрицы

Для ее изготовления необходима толстолистовая сталь, толщина которой должна быть 8-20 мм. Из нее вырезают круг с необходимым диаметром. В центре круглой заготовки выполняется отверстие с диаметром, соответствующим валу электродвигателя. На поверхности диска производится перфорация, которая имеет форму усеченного конуса, меньшее основание которого равняется диаметру готовой продукции.

Матрица

Сборка устройства

Два катка червячного типа монтируются на валу, который устанавливается на матрице в перпендикулярном направлении к ее плоскости. Эти шестерни производят измельчение и прессование материала. При этом происходит выдавливание сырья через отверстия в матрице.

Установка рабочего узла осуществляется в корпусе, который представляет собой вертикальный цилиндр. Монтаж должен быть выполнен так, чтобы вращению механизма ничего не мешало, но зазор при этом был минимальным.

В конструкции предусматриваются отверстия: вверху — для подачи сырья, снизу — для поступления гранул. Нижняя часть оснащается емкостью для их приема.

Приводом агрегата является электрический двигатель, вал которого соединен с рабочим узлом. Вся конструкция жестко крепится к раме.

Работа малогабаритной установки

Производство пеллет своими руками не представляет сложности при использовании самодельного гранулятора. Для этого производится загрузка в приемник, расположенный в верхней части устройства, подготовленной массы опилок. При попадании в рабочую зону происходит продавливание ее в отверстие матрицы. Проходя через нее, сырье приобретает форму и размер, соответствующий этим отверстиям. При этом гранулы получают требуемую плотность. На следующем этапе производства осуществляется извлечение цилиндров из емкости накопителя и производится их сушка.

Самодельная установка шнекового типа

Гранулятор с одним шнеком можно сделать самостоятельно. Его конструкция состоит из:

корпуса, который представляет собой стальную трубу;
шнека, который можно позаимствовать из оборудования, пришедшего в негодность;
загрузочного узла;
привода, в качестве которого используется электродвигатель;
редуктора;
подшипника упорного типа;
головки для профилирования.

Схема работы установки

Как организовать изготовление пеллет своими руками

Достаточно высокая стоимость топливных гранул делает вопрос о том, как сделать пеллеты самостоятельно, очень актуальным для собственников частных домов и дач, желающих использовать данный вид топлива. Следует сразу сказать, что сделать самодельный гранулятор для изготовления пеллет можно. Однако прежде чем приступать к реализации такого проекта, необходимо очень взвешенно оценить свои возможности. Изготовление подобного оборудования, в процессе функционирования которого создаются значительные нагрузки, требует не только достаточно серьезной технической подготовки и наличия соответствующих навыков, но и применения токарного, фрезерного, сварочного оборудования, а также слесарных инструментов. Все это предполагает наличие высокой квалификации и достаточного опыта осуществления работ подобного характера.

Устройство самодельного гранулятора

Важнейшим условием целесообразности самостоятельного изготовления топливных пеллет является наличие доступного по стоимости сырья, которое должно соответствовать определенным требованиям по своим качественным характеристикам. Если приобретать для самостоятельного изготовления пеллет сырье, которое придется подвергать предварительной обработке, стоимость готовой продукции может оказаться такой, что ее просто невыгодно будет использовать для отопления жилья.

При изготовлении пеллет своими руками также следует учитывать тот факт, что для производства подходит не любое древесное сырье. Оптимальными в плане получения качественных топливных гранул, которые отличаются плотной и устойчивой структурой, являются отходы древесины хвойных пород.

Чертеж корпуса и привода матрицы

Что потребуется

Для того чтобы сделать пеллеты в домашних условиях, как уже говорилось выше, потребуется станок для производства таких топливных гранул. Рассмотрим основные элементы его конструкции.

Плоская матрица круглой формы

Ее можно приобрести в готовом виде или изготовить самостоятельно, используя для этих целей лист металла. Толщина такого листа должна составлять не менее 20 мм. Отверстия в матрице, в которых будут формироваться топливные гранулы, должны иметь коническую форму. Приобретая или изготавливая самостоятельно матрицу для станка по производству топливных пеллет, следует иметь в виду: чем больше будет диаметр такого конструктивного элемента, тем выше будет производительность оборудования.

От диаметра отверстий в матрице зависит размер гранул

Принцип действия гранулятора с плоской матрицей

Мощные катки с зубчатыми рабочими поверхностями

Данные элементы, взаимодействуя с поверхностью матрицы, продавливают через ее отверстия сыпучую древесную массу, формируя плотные гранулы. Такие катки, насаженные на горизонтальный вал через подшипники качения, приводятся в действие вращающимся вертикальным валом. Степень прижима зубчатых катков к поверхности матрицы регулируется при помощи винтового механизма.

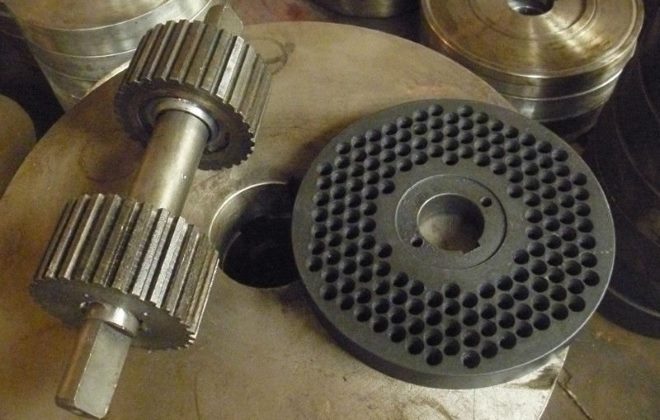

Зубчатые катки и матрица

Корпус устройства

Он изготавливается из трубы соответствующего диаметра или из свернутого в цилиндр металлического листа. Внутренний диаметр корпуса должен обеспечивать свободное вращение устанавливаемой в него матрицы.

Матрица с роликами внутри корпуса

Электродвигатель

Вал электрического двигателя соединяется с вертикальным штоком, приводящим во вращение матрицу.

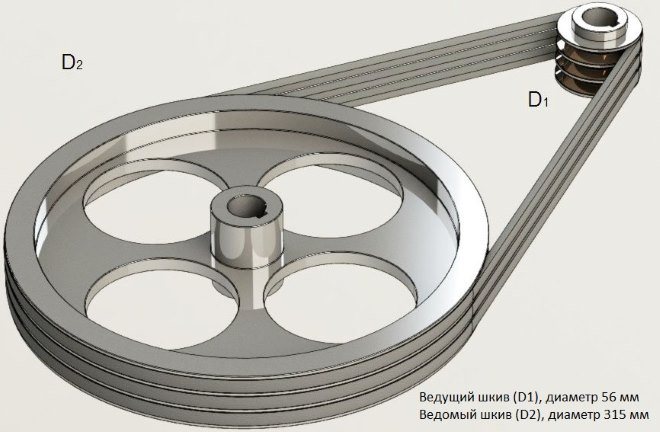

Клиноременная передача

Мощная несущая рама

Для изготовления рамы обычно используется профильный прокат.

Самодельная установка для изготовления топливных гранул

Производство пеллет своими руками: из чего и как их делают

Весь процесс изготовления топлива своими руками можно разделить на несколько этапов:

Переработка сырья путём дробления. В продаже есть бытовые дробилки, на выходе из которых получается щепа небольшой толщины и размера.
Далее, щепу нужно тщательно просушить. Для этих целей может использоваться обычная барабанная сушилка. Следите за тем, что влажность не была менее 8%, иначе придётся увлажнять пеллеты.
Прессование с помощью гранулятора. В его камере довольно высокая температура, что и позволяет формировать гранулы.
Конечным этапом является охлаждение. Гранулы рассыпаются на ровной поверхности, после чего они остывают до нормальной температуры.

Для самостоятельного производства гранул понадобится определённое оборудование – сушилка, дробилка и гранулятор. Их можно приобрести, или изготовить самостоятельно на основании чертежей из интернета.

Чертежи гранулятора

Чертежи и видео гранулятора из мясорубки своими руками показывают, что это очень простое устройство. С его изготовлением справятся даже начинающие. Использовать в качестве основы для агрегата мясорубку удобно именно потому, что она требует минимальной доработки. При создании гранулятора понадобится только удалить лишние части устройства и закрепить некоторые дополнительные элементы.

Достоинством мясорубки является наличие готового прочного шнекового механизма

Размеры самодельного гранулятора определяют в соответствии с габаритами мясорубки

Основное внимание нужно уделить матрице, она должна плотно и без люфта входить в корпус агрегата. При изготовлении устройства проверяют соответствие друг другу всех скрепляемых деталей. К шнеку должны надежно крепиться шкив с одной стороны и отрезной нож с другой

К шнеку должны надежно крепиться шкив с одной стороны и отрезной нож с другой.

Гранулятор своими руками получается компактным и подходит для установки на стол в подсобке

Где взять оборудование?

Если у вас имеется уже сухая стружка, и оборудование для сушки этой стружки, молотковая дробилка и много много сырья, то пришло время задуматься о своем станке или как его часто еще называют грануляторе.

Конечно лучше его купить, покупка такого агрегата имеет свои плюсы:

На покупном качественном оборудовании более точная технологическая точность, а соответственно и ресурс работы будет выше;
Не всегда, но на покупное оборудование при выходе какого то узла можно быстрее заказать запчасть;
Если вы что то не знаете то можете с легкостью найти на форумах в интернете полезную информацию о таких типах грануляторов, или на крайний случай обратиться к производителю за информацией.

Купить грануляторы небольшой производительности можно тут.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей. Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

Схема гранулятора для пеллет

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу. При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор. Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Финансовый план производства пеллет

Открытие завода потребует больших финансовых вложений. Часто предприниматели, не имеющие возможности вложить крупную сумму, стараются подключить сторонних инвесторов, предлагая им ознакомиться с бизнес планом производства

Грамотный проект обязательно привлечет их внимание. Обусловлено это перспективностью бизнеса, ориентированного на поставку топливных гранул не только в большинство российских городов, но и на европейский рынок

Чтобы рассчитать окупаемость предприятия и возможную прибыль, необходимо принять во внимание множество аспектов, включающих следующие показатели:

рабочий день – 8 ч.;
количество рабочих дней в месяце – 22;
отношение расходов к валовому доходу – 30%.

Сырье стоит около 100 руб. за кубический метр. Для изготовления 1000 кг пеллет расходуется 7,5 м3 опилок, щепы, стружки, лузги.

Стоимость продукции зависит от ее качества (количества примесей в гранулах):

высший сорт – до 4 500 руб. за тонну;
пеллеты среднего качества – до 4 000 руб. за тонну;
низкосортные гранулы – до 3 500 руб. за тонну.

Для дальнейших расчетов нужно вычислить дневную и ежемесячную выручку:

мощная линия производит 2 тонны пеллет, 16 тонн в день, умножаем на 4 000 (среднее арифметическое стоимости) и на 22 – 1 408 000 руб.;
оборудование средней мощности выпустит в два раза меньшее количество пеллет – на 704 000 руб.

Себестоимость гранул для топлива составляет 750 руб. за тонну (100х7,5). Расходы на электричество, аренду, зарплату и другие составляют 30% от выручки, или 1200 руб. То есть, с 1 тонны продукта можно получить 2050 руб. чистой прибыли. За месяц сумма составит 721 000 руб.

Наиболее рентабельными считаются фабрики, оборудование которых оснащено электродвигателями или приводами от вала трактора. Мощная линия окупит себя гораздо быстрее, чем та, которая изготавливает до 1000 кг гранул. Последняя окупится в течение 10-12 месяцев.

Советы профессионалов

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр.

Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов.

Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

Пеллеты своими руками: самостоятельное изготовление гранулятора
