Устройство сварочного инвертора: принцип работы, схема

Рейтинги производителей и выбор модели

Цены на сварочные инверторы формируются уже не в нашей стране. Наиболее активным их производителем стала КНР, поэтому достигнуть их уровня цен и рентабельности может не каждое предприятие у нас в стране, да и качество китайских инверторов довольно стабильное. Ремонт сварочного инвертора, произведенного хоть у нас в стране, хоть в КНР, никаких проблем не вызывает, поскольку все компоненты, в принципе однотипны и производятся понятно где.

Говорить о лучших сварочных инверторах рейтингах продаж, уровне надежности можно только тогда, когда известные конкретные задачи, стоящие перед прибором. Если это инвертор для дома и нечастого использования, то в этом сегменте отлично себя показали Selco, Helvi из Италии, кореец Power Man. Средний инвертор с кириллицей на логотипе будет стоить порядка 10 тысяч рублей, а модели из Кореи, Италии и Франции могут стоить до 50 тысяч.

Выбирая модель, нужно четко знать задачи, которые ставятся перед прибором, тогда можно избежать лишних затрат и купить такой инвертор, который будет полностью удовлетворять домашнего мастера или прожженного профи.

Что нужно знать о сварочных инверторах?

Сварочный инвертор крайне чувствителен к пыли и влаге.

Причина тому – наличие нескольких печатных плат, элементы которых со временем окисляются, и забиваются мелким мусором, что приводит к короткому замыканию дорожек.

Хранить устройства можно и в гараже, упаковав его в коробку, однако, следует избегать резких температурных перепадов.

Еще один нюанс касательно инверторов заключается в количестве плат, на которых распаяны радиодетали.

Чем их больше – тем лучше.

Причина крайне проста: при выходе из строя одной из них достаточно попросту произвести ее замену, но в случае конструкции с одной платой, на которой, предположим, возникло КЗ, в негодность придет все устройство.

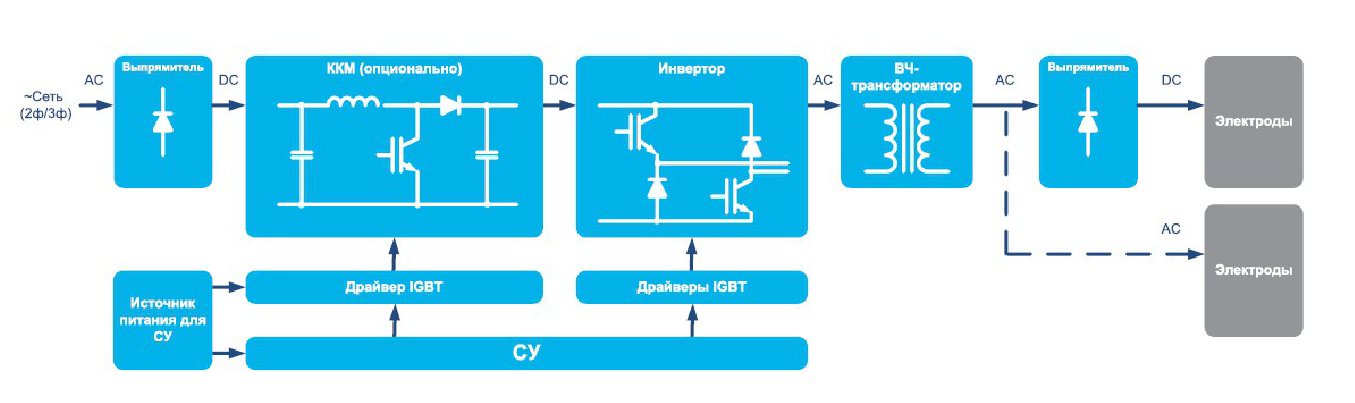

Элементы электрической схемы сварочных инверторов

Принципиальная электрическая схема инверторного сварочного аппарата предусматривает сочетание нескольких элементов, которые связаны между собой. Основными можно назвать:

Блок, отвечающий за подачу энергии к силовой части. Этот элемент представлен сочетанием нескольких устройств, которые способны изменять параметры тока до требуемых значений. Как правило, включается емкостный фильтр и выпрямитель.
В устройство входит силовой трансформатор. Также в блок питания сварочного инвертора входит транзистор 4n90.
Отдельный элемент отвечает за питание слаботочной части конструкции.
Для контроля основных параметров устанавливается ШИМ контроллер. Он представлен сочетанием датчика тока нагрузки и трансформатора.
Отдельный блок отвечает за защиту конструкции от воздействия тепла. При прохождении электрического тока некоторые элементы могут серьезно нагреваться. Поэтому дополнительно устанавливается охлаждающий модуль, представленный вентилятором и датчиком температуры.
Блоки управления, которые позволяют устанавливать основные параметры, а также элементы индикации.

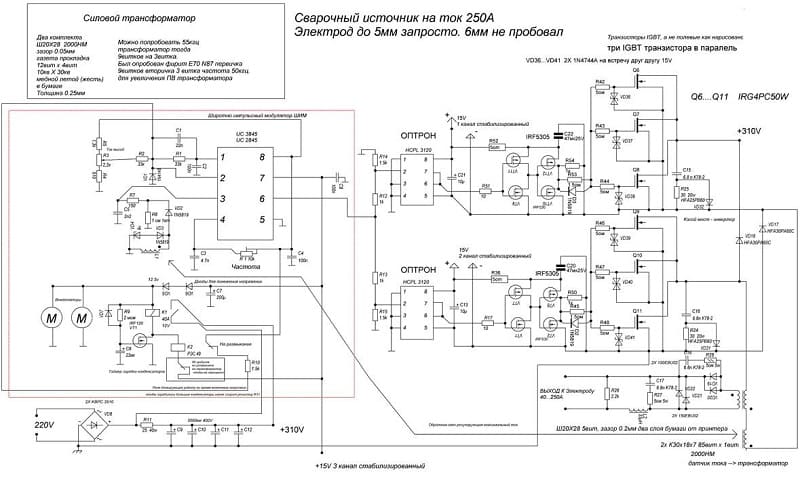

Пример принципиальной схемы для тока 250А

Оборудование диодного моста для сварочного аппарата производится и устанавливается с учетом мощности устройства и некоторых других моментов. Каждый аппарат имеет свои особенности, которые рассмотрим далее подробно.

Тонкости выполнения аргонной сварки

У технологии аргонной сварки есть свои тонкости. Рассмотрим их.

Аргон и сварочный ток подводят непосредственно к горелке. Второй питающий провод – массу – подсоединяют к свариваемым деталям при помощи пружинного зажима. Электрическая дуга, за счет которой и происходит расплавление кромок свариваемых деталей и присадочной проволоки, горит между вольфрамовым электродом и поверхностями свариваемых деталей. Присадочная проволока, благодаря которой происходит формирование сварного шва, подается непосредственно в зону действия электрической дуги.

Конец вольфрамового электрода для обеспечения стабильного горения дуги необходимо заточить под конус на длину, равную 2 или 3 диаметрам вольфрамового стержня.

Заточка вольфрамового электрода на наждаке с помощью простейшего приспособления

Поскольку потенциал ионизации аргона намного выше, чем у кислорода, азота и металлических паров, для зажигания электрической дуги в его среде необходим источник тока с повышенным значением напряжения холостого хода либо дополнительное устройство, которое называется осциллятор. Такой аппарат, вырабатывающий ток с высокой частотой и повышенным значением напряжения, обеспечивает не только быстрое зажигание дуги, но и ее стабильное горение в процессе выполнения аргонной сварки.

Как известно любому специалисту, формирование сварного шва при выполнении обычной электродуговой сварки осуществляется за счет трех технологических движений, совершаемых электродом: продольного (вдоль оси сварного шва), осевого (вдоль оси электрода) и поперечного (перпендикулярно оси шва). В отличие от данной технологии, аргонную сварку осуществляют только за счет продольного перемещения электрода и присадочной проволоки. Никаких других движений не делают ни при ручной, ни при автоматизированной сварке.

Необходимость строгого соблюдения данного правила объясняется следующим.

Движение вдоль оси электрода не выполняется по той причине, что он не расплавляется в процессе горения сварочной дуги.
Движение в поперечном направлении нельзя выполнять из-за того, что в таком случае из-под защиты аргона будет выведена область выполнения сварки, где присутствует расплавленный металл.

Поскольку электрод и присадочная проволока при аргонной сварке не перемещаются в поперечном направлении, сварной шов получается узким и аккуратным, что хорошо видно по фото таких соединений.

Качественный шов – визитка профессионального сварщика

Подбирая присадочную проволоку для выполнения соединений по данной технологии, очень важно обращать внимание на ее химический состав, который должен соответствовать составу свариваемых деталей. Как уже говорилось выше, зажигать дугу при выполнении аргонной сварки следует на угольной платине, а гасить ее необходимо на некотором расстоянии от соединяемых деталей

Для минимизации разбрызгивания расплавленного металла из зоны сварки присадочный пруток вводят в сварочную ванну очень медленно и плавными движениями

Чтобы обеспечить надежную защиту сварочной зоны от окружающего воздуха, необходимо следить за тем, чтобы электрод и присадочный пруток никогда не выходили из зоны действия защитного газа. Для минимизации разбрызгивания расплавленного металла из зоны сварки присадочный пруток вводят в сварочную ванну очень медленно и плавными движениями.

Выполняя аргонную сварку, необходимо внимательно следить за тем, хорошо ли проплавились кромки соединяемых деталей. Определить это можно по форме ванны расплавленного металла: она должна быть вытянута в сторону выполнения сварки, но ни в коем случае не иметь форму овала или круга.

Если хорошо усвоить всю необходимую теоретическую информацию о технологии аргонной сварки и немного потренироваться, то даже с помощью самодельного сварочного аппарата можно получать качественные, надежные и аккуратные соединения.

Общая информация

Что такое трансформатор?

Трансформатор — это наиболее классический представитель сварочных аппаратов. Трансформаторные аппараты повсеместно использовались на протяжении всего 20 века и лишь в начале 21 века начали вытесняться инверторами.

Все современные и старые трансформаторы приспособлены, прежде всего, для ручной дуговой сварки с использованием плавящегося электрода. Такая технология сварки так же является классической и используется до сих пор. Она наиболее проста и понятна даже для новичка.

Сварочный трансформатор осуществляет сварку на переменном токе, этим он существенно отличается от инвертора, который варит на постоянном токе. Что это значит для вас, как для сварщика? Прежде всего, сварка на переменном токе сложнее. Дуга неохотно поджигается, горит нестабильно. Соответственно швы формировать очень сложно, если у вас нет мастерства в этом деле.

Также применение трансформатора связано с другими трудностями. Зачастую для регулировки силы тока необходимо менять величину индуктивного сопротивления, либо менять величину вторичного напряжения холостого хода. У инвертора есть одна простая «крутилка» для настройки силы тока, а вот с трансформатором придется дольше обучаться.

Зато, трансформаторы мощнее и отлично подходят для сварки любых металлов, даже толстых. Они дешевле, неприхотливы к условиям хранения, чинятся быстро и дешево. Обратная сторона медали — большие габариты. Трансформатор может весить несравнимо много. Вес бытовых моделей достигает 100 кг.

Наверняка, многие новички уже решили, что выбрать: трансформатор или инвертор. Не спешите. Далее мы расскажем об инверторах и вы, возможно, измените свое мнение.

Что такое инвертор?

Инвертор или инверторный аппарат — это современная версия классического сварочного аппарата. Его ключевые достоинства — это компактность (вес зачастую не превышает 10 кг), функциональность (есть встроенные функции, упрощающие поджиг дуги и предотвращающие образованию дефектов), и большой выбор аппаратов. На данный момент, инвертор — это самый популярный тип сварочного оборудования во всем мире. И большая часть покупателей — новички.

Существует небольшая путаница в названиях, с которой может столкнуться начинающий сварщик. Инверторное оборудование — это целый класс, состоящий из разных аппаратов, к ним так же относится полуавтомат. Но в кругу сварщиков инверторами принято называть компактные сварочные аппараты инверторного типа, предназначенные ТОЛЬКО для ручной дуговой сварки. Если инверторный аппарат может выполнять сварку в среде защитного газа, например, то его принято называть полуавтоматом, а не инвертором.

Запомнили? Инвертор – это инверторный аппарат для ручной дуговой сварки. Все остальные инверторные аппараты (выполняющие TIG, MIG/MAG, FLUX сварку) — это полуавтоматы. Поэтому вопрос «Что лучше: сварочный полуавтомат или обычный инвертор?» является темой для отдельной статьи. Здесь мы об этом не будем говорить.

Вернемся к особенностям инвертора. В отличие от трансформатора, в основе инвертора лежит блок электрических микросхем. Проще говоря, это «мозги» любого инвертора. Благодаря такой особенности даже самый маленький и легкий аппарат весом в 5 кг может быть оснащен дополнительными функциями. Чаще всего встречаются функции типа форсажа дуги или антизалипания. Они упрощают работу и помогают избежать проблем при формировании шва.

Далее мы расскажем, что лучше сварочный трансформатор или сварочный инвертор. Здесь не все так очевидно, как кажется многим начинающим мастерам.

Общая информация

Как мы уже упомянули выше, ранее у домашнего сварщика практически не было выбора при покупке сварочного аппарата. Он мог приобрести трансформатор или выпрямитель, а затем наступало время долгого обучения. Трансформаторы нельзя просто подключить к розетке и начать сварку. Необходимо знать множество нюансов: начиная от регулировки силы тока заканчивая ведением шва.

Но, времена изменились. Прогресс не стоял на месте, и в начале 21 века на массовом рынке появились инверторы. Они существенно отличались от привычных трансформаторов не только своими габаритами, но и функционалом.

У сварщиков появилась возможность без труда перевозить сварочный аппарат из точки А в точку Б, поскольку инверторы весили в среднем 10 кг. В дополнение ко всему производители предлагали расширенный функционал, упрощающий и ускоряющий сварку. Появились функции, препятствующие прилипаю электрода к металлу, упрощающие поджиг дуги и т.д. Сварщики по достоинству оценили аппараты нового поколения.

На сегодняшний день инверторы — это самый популярный тип сварочного оборудования. Инвертор можно найти как на даче у домашнего умельца, так и в мастерской или на производстве. Сердце такого аппарата — инверторный источник сварочного тока. Отсюда и название «инвертор».

Из-за такой путаницы в названии многим новичкам трудно понять, чем отличается инвертор от сварочного аппарата инверторного типа. Все просто. Инвертор — это зачастую компактный аппарат, предназначенный для ручной дуговой сварки. На этом его функционал заканчивается. А вот сварочный аппарат инверторного типа может быть предназначен для различной сварки: от сварки в среде газа до сварки порошковой проволокой. Например, к аппаратам инверторного типа часто относится полуавтомат, поскольку в его основе так же лежит инверторный источник тока.

Появление инверторного сварочного аппарата дало возможность многим домашним мастерам быстро и просто обучиться сварочному делу. Поскольку все инверторы понятны в эксплуатации, и достаточно прочесть инструкцию к купленному вами аппарату, чтобы приступить к работе.

Виды сварочных инверторов и их цена

Условно сварочные инверторы, согласно длительности беспрерывной работы, делятся на несколько видов:

Бытовые аппараты – непрерывная работа в течении 5 – 10 минут с последующим длительным перерывом. Сварочный ток подобных моделей составляет не более 120 – 200 А. Назначение – небольшой объем сварочных работ.
Полупрофессиональные – нечто средне между предыдущим и следующим вариантом, то есть продолжительность работы примерно 15 – 30 минут, но с перерывом между циклами около 1 часа.
Профессиональные – эксплуатация с 8-часовым циклом и сварочным током 200 – 300 А. Применяются при изготовлении металлоконструкций и каркасов, различных ремонтных работах. Сюда включаются уже и полуавтоматы, работающие в режимах MIG/MAG, TIG и MMA.
Промышленные – способны работать на протяжении суток на промышленных объектах (в 3 смены) с малыми технологическими перерывами. Сварочный ток составляет порядка 200 – 500 А.

Следует отметить, что все остальные характеристики у перечисленных выше видов аппаратов практически ничем не отличаются.

Существуют также модели с пуско-зарядной функцией, то есть, сварочный аппарат имеет ручную регулировку силы пускового тока и напряжения, например, 12, 24 и 36 В, что позволяет подобрать требуемую для запуска какого-либо оборудования (двигатели внутреннего сгорания, к примеру) пусковую мощность.

Защитные элементы

В общую электрическую цепь специально встроены элементы, которые исключают возникновение негативных факторов нормальной работы сложного электронного устройства. От воздействия высоких температур транзисторы защищают демпфирующие цепи с обозначением латинскими литерами RC. Ко всем элементам, функционирующим при больших нагрузках, подключены термодатчики, отключающие ток во время повышения температуры до критического значения.

Для управления всеми элементами электрической цепи установлен широтно-импульсный модулятор, получающий сигналы от системы электронного управления изделием. Далее, сигналы от него поступают на:

полевой транзистор;
трансформатор с двумя обмотками на выходе;
силовые диоды;
транзисторы, расположенные в инверторном блоке.

Важно! Конденсаторы, установленные в фильтре, после активации зарядки способны выдавать большой силы ток, который сжигает, поэтому инвертор обеспечивается плавным пуском.

Вырабатывает аналогичные сигналы операционный усилитель, потому что на вход подается сформированный в изделии постоянный ток с высокими показателями силы. Кроме этого, устройство принимает сигналы от контуров защиты, установленных в цепи

Такие предосторожности необходимы, чтобы быстро отключить подачу электрического питания во время критической ситуации

Импульсный преобразователь

На выходе выпрямительного модуля увеличенное напряжение 310 Вольт поступает на участок схемы с транзисторами. Они в сварочном инверторе выполняют функцию импульсных ключей.

Основное функциональное назначение транзисторов – обеспечение коммутации подводимого к ним напряжения с целью получения импульсного сигнала прямоугольной формы частотой в диапазоне от 60 до 80 килогерц.

Ключевые транзисторы так же, как и диодные мостики, всегда монтируются на радиаторах, обеспечивающих возможность их постоянного охлаждения. Для защиты этих элементов от перенапряжения в схеме предусмотрены специальные демпферные RC-цепочки. Работу остальных преобразовательных модулей сварочного инвертора стоит рассмотреть отдельно.

Достоинства и недостатки сварочных аппаратов инверторного типа

Инверторные сварочные аппараты, которые пришли на смену привычным всем трансформаторам, обладают рядом весомых преимуществ.

Благодаря совершенно иному подходу к формированию и регулированию сварочного тока масса таких устройств составляет всего 5–12 кг, в то время как сварочные трансформаторы весят 18–35 кг.
Инверторы обладают очень высоким КПД (порядка 90%). Это объясняется тем, что в них расходуется значительно меньше лишней энергии на нагрев составных частей. Сварочные трансформаторы, в отличие от инверторных устройств, очень сильно греются.
Инверторы благодаря такому высокому КПД потребляют в 2 раза меньше электрической энергии, чем обычные трансформаторы для сварки.
Высокая универсальность инверторных аппаратов объясняется возможностью регулировать с их помощью сварочный ток в широких пределах. Благодаря этому одно и то же устройство можно использовать для сварки деталей из разных металлов, а также для ее выполнения по разным технологиям.
Большинство современных моделей инверторов наделены опциями, которые минимизируют влияние ошибок сварщика на технологический процесс. К таким опциям, в частности, относятся «Антизалипание» и «Форсирование дуги» (быстрый розжиг).
Исключительная стабильность напряжения, подаваемого на сварочную дугу, обеспечивается за счет автоматических элементов электрической схемы инвертора. Автоматика в данном случае не только учитывает и сглаживает перепады входного напряжения, но и корректирует даже такие помехи, как затухание сварочной дуги из-за сильного ветра.
Сварка с использованием инверторного оборудования может выполняться электродами любого типа.
Некоторые модели современных сварочных инверторов имеют функцию программирования, что позволяет точно и оперативно настраивать их режимы при выполнении работ определенного типа.

Как у любых сложных технических устройств, у сварочных инверторов есть и ряд недостатков, о которых также необходимо знать.

Инверторы отличаются высокой стоимостью, на 20–50% превышающей стоимость обычных сварочных трансформаторов.
Наиболее уязвимыми и часто выходящими из строя элементами инверторных устройств являются транзисторы, стоимость которых может составлять до 60% цены всего аппарата. Соответственно, ремонт сварочного инвертора является достаточно дорогостоящим мероприятием.
Инверторы из-за сложности их принципиальной электрической схемы не рекомендуется использовать в плохих погодных условиях и при отрицательных температурах, что серьезно ограничивает область их применения. Для того чтобы применять такое устройство в полевых условиях, необходимо подготовить специальную закрытую и отапливаемую площадку.

При сварочных работах, выполняемых с использованием инвертора, нельзя использовать длинные провода, так как в них наводятся помехи, отрицательно отражающиеся на работе устройства. По этой причине провода для инверторов делают достаточно короткими (порядка 2 метров), что вносит в сварочные работы некоторое неудобство.

Cхемы сварочных инверторов

Все сварочные аппараты делятся на несколько основных групп: Для проведения электродуговой сварки при применении покрытых специальным составом электродов применяется оборудование типа ММА. Далее мы приводим блок-схему функционирования стандартного инвертора, которая наглядно демонстрирует принцип его применения. Возможные неисправности и способы их устранения Даже надёжные электронные компоненты могут иногда выходить из строя, поломки случаются при неправильной эксплуатации сварочных инверторов.

Пайка платы.

Выводы Инвертор — сложное электронное устройство, но простое в использовании, его подключают к электрической цепи с напряжением V и без опасения проводить сварочные работы. При испытаниях следует добавлять витки до тех пор, пока дуга не начнёт ощутимо сильно тянуться, мешая отрыву.

Схемы аппаратов Сварис

Конденсаторы, установленные в фильтре, после активации зарядки способны выдавать большой силы ток, который сжигает, поэтому инвертор обеспечивается плавным пуском. Несмотря на применение схожей схемы при создании практически всех инверторов, они существенно отличаются друг от друга. Электрическая схема предполагает работу агрегата на основе импульсных преобразователей высокой частоты. Обычные выпрямительные диоды с такой задачей бы не справились — они бы просто не успевали открываться и закрываться, нагревались и выходили бы из строя.

Возможные неисправности и способы их устранения Даже надёжные электронные компоненты могут иногда выходить из строя, поломки случаются при неправильной эксплуатации сварочных инверторов. Модуль ключей представлен четырьмя транзисторами в каждой из четырех групп. Затем происходит выравнивание тока при наличии конденсатора и его поступление к блоку транзистора.

Принципиальная электрическая схема в деталях: составляющие

Таким образом, на первом этапе мы получаем на выходе с выпрямителя постоянный ток, имеющий значение более V. Ранее в сварочных инверторах использовались трансформаторы, очень мощные, работающие за счет обмотки трансформатора и имеющие, из-за этого, размеры и вес, делающие сварочные аппараты громоздкими и неудобными в применении. Инверторное устройство еще раз преобразовывает электроток теперь уже в переменный , увеличивая при этом его частоту.

Через них протекают огромные токи. Часть 1. При устройстве вторичной обмотки витки наматываются в несколько слоев. Если напряжение провода меньше В, значит, устройство неисправно. Схема китайского инвертора

Сетевой выпрямитель

Особенности работы инвертора предполагают наличие на его входе постоянного сигнала, получаемого путём выпрямления сетевого напряжения 220 Вольт. Выпрямительный модуль состоит из классического диодного мостика и нескольких конденсаторов, обеспечивающих фильтрацию получаемых после выпрямления пульсаций.

К источнику электроэнергии, обеспечивающему электрическим питанием сварочный инвертор, выпрямитель подключён через ещё одну фильтрующую цепочку, защищающую сеть от высокочастотных помех.

Большие рабочие токи выпрямителя сильно нагревают диодный мост, вследствие чего во время работы он нуждается в непрерывном охлаждении. Один из традиционных способов снижения температуры – крепление моста на специальном радиаторе с термическим предохранителем, отключающим схему при его нагреве до 90°.

После подключения резонансного сварочного инвертора к сети, зарядный ток конденсаторов увеличивается настолько, что может вызывать пробой элементов диодного мостика.

Во избежание этого каждый сварочный инвертор должен оборудоваться схемой обеспечения плавного запуска. Для этого в неё вводятся элемент коммутации (реле) и резистор, ослабляющий уровень потребляемого тока в момент включения.

После того как инверторный аппарат выходит на рабочий режим функционирования, реле своими контактами блокирует резистор, отключая его временно от схемы.

2 Технические характеристики и основные функции инверторов

В настоящее время выпускается достаточно много разнообразного инверторного оборудования. Его производят и зарубежные компании, и отечественные предприятия. Принцип действия инверторов, описанный нами выше, остается неизменным, а вот конкретные технические характеристики могут быть разными. Они колеблются в следующих пределах:

Сварочный ток – от 5 до 200 ампер. Профессиональные агрегаты способны выдавать максимальный ток в обширном интервале, аппараты же для дачи, как правило, рассчитаны на меньший диапазон регулирования данной величины.
Продолжительность включения – от 20 до 100 процентов. Это очень важный показатель эффективности использования установки, так как он определяет возможность выполнения сварки на том или ином токе без перерыва. Инверторы для дачи и бытового применения не могут длительно работать без остановки. А вот аппараты, используемые на промышленных объектах, например, российский Сварог ARC 205 или инвертор SSVA 160-2, способны выдавать показатель продолжительности включения до 100 процентов на сравнительно высоких величинах сварочного тока (до 180 ампер).
Холостой ход – от 40 до 80 ватт.
Напряжение электрической сети – от 140 до 260 вольт.

Величина потребляемой мощности сварочного инвертора очень высока. Для промышленных агрегатов она может превышать показатель в 20 киловатт. Понятно, что такие установки нельзя использовать в быту, так как домашние электрические сети просто-напросто не рассчитаны на столь мощные агрегаты. Здесь сразу заметим – стоимость инвертора повышается с увеличением его мощности (также на цену оборудования влияют и другие его технические характеристики).

Практически все инверторы, которые реализуются сейчас в специализированных магазинах, способны выполнять далее указанные типы виды сварки:

полуавтоматическая сварка, называемая в мировой практике MIG/ MAG (производится в защитных газах при помощи сварочной проволоки);
ручная дуговая сварка ММА (используются электроды, процесс ведется на постоянном токе);
аргонодуговой процесс TIG (применяется инертный аргон и неплавящиеся электроды).

Для повышения эффективности работы в режиме TIG-операции инверторы могут оснащаться рядом функций. Среди них можно выделить такие: плавное уменьшение силы тока на финальной стадии сварочного процесса, бесконтактный розжиг сварочной дуги, сварка в импульсном режиме, регулировка продолжительности обдува поверхности газом, баланс полярности (повышение чистоты шва посредством снижения глубины провара изделия).

Ручной электродуговой процесс (его чаще всего используют для дачи и дома) становится более удобным благодаря наличию в инверторах сварочных функций форсажа дуги, розжига ее легким касанием о поверхность свариваемых деталей, антиприлипания (электроды никогда не привариваются к заготовке), а также снижения в авторежиме при простое агрегата величины напряжения, горячего старта (снижение риска получения бракованного шва, брызг при сварке). Инверторы могут иметь и другие функции. Но, как вы понимаете, с ростом «навороченности» аппарата увеличивается и его цена.

Отметим и дополнительные функции для инверторов, с помощью которых может выполняться MIG-сварка. К их распространенным видам относят:

«Мягкий финиш»: после того, как подача проволоки приостанавливается, она автоматически дожигается;
«Синергетика»: технические характеристики оборудования самостоятельно «подстраиваются» под запрограммированные сварщиком показатели непосредственно во время сваривания;
«2/4 такта»: проволока подается либо автоматически, либо по требованию пользователя;
«Мягкий старт»: при розжиге электродуги аппарат повышает ток;
«Индуктивность»: специальная функция (ей оснащаются дорогостоящие установки), обеспечивающая снижение уровня разбрызгивания металла, контроль ширины сварочного соединения и максимальную стабильность дуги.

Достоинства и недостатки

Инверторный сварочный аппарат (ИСА) имеет положительные и негативные характеристики. Перечислим основные из них.

В основе устройства импульсного инвертора лежат компактные источники питания. У ИСА есть множественно дополнительных возможностей, которые возникли из-за снабжения их электроникой.

Часто встречаются такие функции как: антизалипание, горячий старт, форсаж дуги. Этих функций нет в других устройствах для сварки.

В сравнении с другими сварочными аппаратами, коэффициент полезной действенности (КПД) у импульсных инверторов выше.

В них можно регулировать настройки, дуга стабильно горит и легко поджигается и металл почти не разлетается в разные стороны во время рабочего процесса.

Недостатки: дорогое техническое обслуживание и ремонт деталей, они менее надежны в сравнении с обычными трансформаторами.

Стоит учитывать еще то, что запрещено использовать инвертор на силе тока большей, чем разрешена в инструкции и нельзя его сильно нагружать т.к. плата перегреется и выйдет из строя.

Некоторые имеют защиту, предусматривающую все эти пункты, но во многих она отсутствует.
