Как сделать ленточный шлифовальный станок своими руками?

Конструирование самодельного ленточного шлифовального станка

Устройство шлифовального станка.

Главные части станка следующие:

• Мотор или двигатель с приводом, работающий на электричестве.
  Привод лучше устанавливать рядом с ведущим роликом главного диаметра.
• Основание или станина.
  Часто фиксируется прямо на полу, иногда эта штука ездит на колесиках – это как вам удобнее и нужнее.
• Два натяжных катка – ведущий и ведомый.
  Делать из металла или очень прочной древесины с тонким слоем прокладочной резины для предупреждения проскакивания ленты на роли или барабан.
• Пружина и рычаг для системы натяжки ленты.
  Пружина прижимная, а рычаг крепится к основанию и ведомому катку.
• Основание для размещения мотора с приводом.
• Для ленты с абразивом нужно использовать бумагу или ткань.
  Ее ширина может быть самой разной – в диапазоне от 5-ти до 30-ти см. Уровень зернистости – от 80-ти.
• Металлические трубы толщиной от 2-х мм и больше.
• Металлические уголки в соответствии с размерами станка.
• Специальная магнитная подставка для металлических деталей.
• Направляющие типа рельсовых.

https://www.youtube.com/watch?v=GwylmVI7PG8

Схема устройства шлифовального станка.

Этапы работы:

1. Делаем каркас основания или станины.
   — режем уголки по размерам станины;
   — свариваем каркас и уголки;
   — фиксируем внизу рамы плиту из ДСП для снижения вибрации при работе.
2. Мастерим рабочую поверхность.
   — вырезаем по размеру стальной лист и привариваем его прямо к основанию;
   — привариваем рельсовые направляющие к верхней части каркаса;
   — делаем каретку из уголков с колесиками для передвижения по направляющим станины;
   — с обеих сторон рабочей поверхности монтируем и фиксируем опоры из подшипников;
   — фиксируем винт с ручкой на каретке;
3. Фиксируем электрический двигатель систему подъема рабочей зоны.
4. Закрепляем опоры передач.
5. Устанавливаем ленту с абразивным покрытием.
   — отрезаем ленту с запасом в несколько сантиметров под углом в 45°;
   — склеиваем ее внахлест с промазкой клеем стороны со смытым водой абразивом;
   — сушим место склеивания феном;
6. Готовимся к тестовому пуску станка.
   — обрабатываем все детали станка машинным маслом;
   — подводим электрическое питание;
   — делаем пробным запуск.

Изготовление роликов

Самодельный шлифовальный станок по металлу не сможет функционировать без подвижных роликов. Их можно изготавливать из различных материалов. Бюджетным и надёжным вариантом являются ролики из дуба, ореха, ясеня, граба.

Для самодельного оборудования достаточно изготовить три подвижных ролика — главный, верхний и натяжной. Чтобы изготовить главный ролик, понадобится две круглых деревянных пластинки по 13 см в диаметре. Оптимальная толщина пластинок — 2,5 см. Для верхнего и натяжного роликов нужны круглые деревянные пластинки по 10 см в диаметре. Пластинки требуется склеить между собой и оставить до полного высыхания в струбцинах.

Далее будущие ролики необходимо обработать на токарном станке до параметров 5 х 10 см и 5 х 8 см. В центре получившихся деталей нужно высверлить отверстия под размещение подшипников и сквозное отверстие для продевания болта через весь ролик и подшипники.

Самодельный ролик для станка

Скрепление роликов болтами

Отдельные части роликов (деревянные пластинки) требуется дополнительно скрепить болтами. Скрепления на клей недостаточно

Важно утопить головки болтов в ролики, чтобы они не цеплялись за раму

Рычаг натяжения

Рычаг можно изготовить из металлической планки с прямыми или закругленными концами. Она не должна быть более 20 см по длине. В будущем рычаге требуется высверлить 4 отверстия. Первое находится в 8 см от края рычага. Ещё два отверстия нужно сделать в противоположной стороне на расстоянии 5 см между друг другом. Последнее отверстие должно находится на краю, рядом с точкой вращения.

При сборке механизма регулировки, после изготовления отверстий, рычаг закрепляется между главным роликом и основным. Планка должна свободно крутится вокруг своей оси после закрепления.

Установка роликов

Все три ролика нужно расположить в одной плоскости. При этом натяжной ролик является статическим. Выравниваются они с помощью шайб и болтов.

Стабилизация ленты

Чтобы абразивная лента не соскакивала с роликов, необходимо сделать стабилизирующий механизм. Натяжной ролик должен иметь немного свободного хода. Само стабилизирующее устройство состоит из фиксирующего элемента и регулирующего болта.

Фиксирующий болт

Это крепежный элемент, в котором предварительно было высверлено отверстие. С него нужно сточить головку и расположить между рычагом и основным роликом.

Болт, на котором крепится ролик

Важно ослабить этот крепежный элемент, чтобы натяжной ролик мог двигаться. Нужно дополнительно закрепить его с помощью контргайки, чтобы уберечь от разрушения при вибрации

Техника безопасности

Очень часто люди получают травмы различной степени по причине несоблюдения элементарных правил техники безопасности

Для того чтобы избежать таких неприятных последствий работы, нужно изучить меры предосторожности и правила работы со шлифовальным станком

• Всегда надо работать только в защитных очках. Любой материал может в любой момент раскрошиться от воздействия оборудования, а его кусочки разлетятся в разные стороны и могут попасть в глаз. А ещё были случаи, когда шлифовальный камень из-за старости подвергался разрушению. Это тоже может стать причиной поражения открытых участков тела.
• Если имеются длинные волосы, то необходимо работать в шапочке, которая не даст локонам попасть во вращающиеся детали оборудования.
• Никогда нельзя стоять прямо перед станком. Лучше сделать полшага в сторону. Тогда никакая деталь не отлетит в туловище.
• Работать на станке нельзя в перчатках, поскольку их может затянуть внутрь вместе с рукой.
• Запрещается обрабатывать детали на шлифовальном станке в длинной одежде, поскольку ткань может легко намотаться на движущиеся предметы.
• Категорически запрещается подпускать к агрегату ребёнка. Нужно сразу предупредить его, что это не игрушка. В том случае, если такой аппарат стоит дома, то электрический шнур надо после работы подвешивать высоко, чтобы ребёнок не дотянулся до него и не подключил устройство к сети.

Классификация шлифовальных станков по металлу

Основная классификация делит данное оборудование в зависимости от типа обрабатываемой поверхности. По такому признаку оборудование можно разделить на шлифовальные станки по металлу и по дереву.

Шлифовальные станки по дереву применяются для работы с заготовками из древесины. Заготовки могут быть выполнены из любого вида древесины, могут быть различного размера и формы.

Станок позволяет сделать поверхность гладкой, а также придать ей необходимую форму.

Используется для предварительной и окончательной обработки древесины, необходим в столярном и мебельном деле. Может быть использован для грубой и тонкой обработки. Такой станок имеет один или несколько шлифовальных дисков, скорость которых регулируется.

Шлифовальные станки по металлу имеют более сложную конструкцию и большую мощность. Они служат для обработки поверхности металлов либо способом снятия стружки, либо путем пластикового деформирования.

Шлифовальные станки по металлу можно разделить на несколько видов:

• Первый, наиболее распространенный вид оборудования – обдирочно-шлифовальные станки. Такие инструменты предназначены для слесарных работ разного характера. Они способны снимать покрытие с детали, убирать заусенцы и фаски. Кроме того, такое оборудование может быть использовано для заточки инструмента. Поверхность заготовки обрабатывается без ее формообразования.
• Очень распространенный вид оборудования – ленточно-шлифовальные станки. Этот прибор способен мягко и эффективно обеспечить зеркальную гладкость поверхности. Вместо диска рабочим инструментом выступает лента с абразивным покрытием. Благодаря этому эффект более мягкий. Используются для торцовки, заточки труб, полировки различных материалов – стекла, дерева, металла. Станок позволяет очень быстро и качественно произвести полировку.
• Еще один вид оборудования – точильно-шлифовальные станки. Данные станки используются для заточки станочного и ручного инструмента, позволяют заточить ножи и резьбы, а также зачистить детали из любого материала, имеющие любую конфигурацию. Принцип действия инструмента основан на вращении шлифовального круга. Такие станки могут быть и бытовыми и промышленными. В качестве бытовых используются настольные, в качестве промышленных – напольные модели.

Современные станки для шлифовки по металлу бытового типа необходимы для производства деталей с небольшими, незначительными отклонениями формы, размеров и небольшими степенями шероховатостей.

Промышленные модели предназначены для работы с крупногабаритными деталями, они имеют более высокую мощность и производительность.

В данном случае главным движением является движение круга или абразивной ленты. Современное оборудование для шлифовки простое в управлении и практически всегда автоматизированное.

Сфера применения шлифовальных станков по металлу достаточно обширна. Они используются как на крупных производственных объектах, так и в небольших домашних мастерских. Большое разнообразие моделей различных модификаций позволяет использовать это оборудование для обработки не только металлических, но и деревянных поверхностей.

Станки ленточного типа

Одним из наиболее универсальных станков, с одинаковым успехом применимым для работы с деревом и металлами, является лентошлифовальный станок.

Основная его особенность состоит в том, что в качестве режущего инструмента используется не абразивный диск, а абразивная лента, установленная на вращающихся роликах.

Вращение на ленту передается от электродвигателя. Многие модели ленточных станков позволяют регулировать скорость в достаточно широких пределах. Это, плюс возможность применения абразива различной зернистости, позволяет с одинаковым успехом использовать ленточный станок для любых видов работ: от черновой обработки заготовки до окончательной полировки изделия.

Широкое распространение приобрели точильно-шлифовальные станки. Конструктивно это электродвигатель, на один конец его вала установлен шлифовальный диск, на другой ведущий валик ленточного привода.

Делаем шлифмашинку из болгарки

Многие могут сказать, что «болгарка» это же и есть угловая шлифовальная машинка, однако тут скрываются некоторые тонкости. Следует иметь ввиду, что УШМ имеет очень высокие обороты и зачастую довольно приличный вес. Чтобы отполировать поверхность болгаркой необходимо иметь немалый опыт в этом деле и пользоваться специальными полировочными дисками и кругами. Шлифовальная машинка имеет намного меньшие обороты двигателя и вес. Для работы заводской шлифовальной машинкой не требуется определенного опыта и сноровки.

Самостоятельно сделать из болгарки хорошую шлифовальную машинку, не уступающую по своим параметрам заводской машинке, можно только путем доработки ее электрической схемы, путем монтажа регулятора на более низкие обороты и путем применения специальных шлифовальных насадок.

Изготовление гриндера от Чапая

Гриндеры «От Чапая» пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления. Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года.

Сегодня их производством и продажей продолжает заниматься его супруга.

Гриндер от Чапая.

Чапаевские станки способны обрабатывать дерево, металл, пластик, камень. Их заказывают люди, которые нуждаются в постоянном применении этого инструмента и его специальной настройке. Такие гриндеры – пример самодельных устройств с высокой производительностью.

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

Однако и в быту этому оборудованию всегда есть применение. У одних — в гараже имеется верстачный наждачный станок для обработки металла. У других — в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих — во владении стоит универсальный, комбинированный станок. Есть электроинструменты для ручной шлифовки: барабанного типа, лентошлифовального, ленточнопильного, маленькие машинки или большие станки. И все они востребованы.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это — машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Конструкция ленточного шлифовального станка

Дерево широко используется для изготовления всевозможных изделий и деталей. Для того чтобы обработать деревянную заготовку должным образом, используется различное оборудование. Тщательную высокоточную обработку дерева производят на ленточных шлифовальных станках, которые в качестве рабочего органа имеют абразивную ленту.

В конструкции шлифовального агрегата предусмотрены:

1. Абразивная лента, которая может располагаться горизонтально или вертикально. Она устанавливается на станине и размещается между вращающимися барабанами.
2. Ведущий и ведомый барабаны. Вращение ведущего барабана происходит за счет электрического двигателя, который передает вращательный момент через ременную передачу. Скорость вращения ведущего элемента, а значит и скорость движения ленты можно регулировать специально установленными режимами обработки поверхностей.
3. Стол оборудования может быть деревянным или металлическим. На выполненном из металла основании можно затачивать более сложные заготовки.
4. Электрический двигатель должен иметь мощность около 2,8 кВт и быть способен обеспечить ленте нормальную скорость в 20 метров в секунду.
5. Специальная монтажная вытяжка должна быть установлена для того, чтобы во время технологического процесса можно было удалять образующуюся во время работы пыль.

Длина станка и его рабочего инструмента зависит от длины изделий, которые будут на нем обрабатываться. Намного удобней работать с заготовками, которые имеют меньшую длину, чем рабочая поверхность.

Для чего нужны шлифовальные станки?

Оборудование по дереву способно окончательно выравнивать поверхности, удалять шероховатости и неровности в виде возвышений или углублений, обдирать заусенцы, шлифовать закругления, делать внутреннюю шлифовку, добиваться ровных и гладких поверхностей изделия.

Станки по металлу работают с цветными металлами в виде плоских, круглых и четырехугольных заготовок и с простой и легированной сталью. Они способны рационально и за короткое время отшлифовать большого диаметра трубы и кругляки.

Кроме этого, ленточные шлифовальные станки предназначаются:

• для шлифования изделий перед процедурой лакокрасочного покрытия;
• для обработки брусковых и щитовых заготовок, их боковых кромок и торцов;
• для обработки плоских поверхностей;
• для шлифования криволинейных поверхностей.

Техника безопасности при работе на шлифовальном гриндере

Как и любая другая работа на любых других станках, шлифовка на самодельном ленточно шлифовальном станке подпадает под довольно жесткие правила безопасности, которых нужно строго придерживаться.

Принцип работы гриндера.

Эти правила следующие:

• Категорически запрещено трогать руками все, что движется во время работы станка и рабочей поверхности.
• Пользоваться защитными очками во время работы для защиты от раскалённых абразивных частиц.
• Тщательно проверять, крепки ли соединения и крепления всех движущихся частей гриндера.
• Следить за состоянием оплетки электрических проводов.
• Защитных кожух обязателен, даже несмотря на то, что он немного сужает угол обзора.

Достоинства и недостатки

К достоинствам шлифовальных станков следует отнести:

• Качество и скорость обработки.
• Высокая производительность.
• Возможность получить поверхность нужной шероховатости.
• Способность обработки не только самой древесины, но и предварительной шлифовки финишного слоя.

Недостатками являются:

• Выделение большого количества пыли, требующей организации системы пылеудаления.
• Большие количества расходников (абразива) нескольких типоразмеров.
• Сложность в изготовлении и обслуживании (особенно это относится к ленточным установкам).

Учитывая имеющиеся недостатки, перед началом сборки надо определиться, насколько станок необходим. Если он будет использоваться только изредка, тратить время на изготовление нецелесообразно — можно обойтись ручным инструментом.

Выбор шлифовальной бумаги

На разных этапах шлифовки, а так же для разных сортов древесины требуется использовать абразивное полотно с разным уровнем зернистости.

Органайзер для наждачной бумаги

Зернистостью наждачной бумаги, грубо говоря, можно считать плотность зерен -количество частиц абразивного материала, затраченное на заполнение одного квадратного дюйма поверхности.

Зернистость можно определить по маркировке, нанесенной на обратной стороне абразивного полотна — это число, указанное после буквы «Р». Чем больше цифра — тем мельче абразивный материал и наоборот, чем меньше цифра — тем крупнее зерно.

Зависимость вида работ от уровня зернистости:

• 22 — 36 — грубая первичная работа;
• 40 — 60 — грубая шлифовка;
• 80 — 120 — первичная шлифовка;
• 150 — 180 — финишная шлифовка;
• 240 — 280 — шлифовка твердых пород;
• 400 — 600 — полировка;
• 1200 — 1500 — финишная полировка.

При работе с деревом не получится обойтись наждачкой с одним уровнем зернистости. Если шлифуется доска сразу после распиловки, то требуется пройтись сначала полотнами Р40, Р80 для грубой шлифовки. Если доска достаточно гладкая, то можно сразу приступать к тонкой обработке полотнами Р120, Р240.

Наждачка с разной зернистостью

В основном, этого бывает достаточно для подготовки поверхности древесины к покраске или покрытию лаком. Но, если изначально на поверхности есть сильные загрязнения, старый прелый слой древесины, то лучше начать с бумаги Р24.

Если кажется, что результат после наждачки Р240 не удовлетворителен, хочется более гладкой поверхности, то можно пройти полотном Р400. Но не больше, т.к. дальше уже начнется полировка поверхности, которая может отрицательно сказаться на дальнейшем процессе грунтовки и покраски. Из-за того, что поверхность будет идеально гладкой пострадает адгезия, а краска потом может просто отслоиться.

Приспособления и насадки

Цена ручной шлифовальной машинки заставляет задуматься о необходимости ее приобретения и многие стараются сделать аналог из болгарки, дрели или самодельное приспособление.

Как для УШМ, так и для дрели существуют специальные насадки, позволяющие производить шлифовку древесины.

Диск с липучкой на болгарку

Для шлифовки дерева болгаркой используют специальные круги с липучкой для наждачной бумаги.

При шлифовке болгаркой водят в разные стороны аккуратными движениями. От столкновения с шляпкой гвоздя или резких движений шлифовальный круг рвется. Используя бумагу разной зернистости можно проводить грубую и среднюю шлифовку деревянной поверхности. При этом, скорость работы будет быстрее, чем с другими шлифовальными машинами.

Будет сложно выполнить финишные работы, т.к. работать ей нужно очень аккуратно, чтобы не повредить изделие. Инструмент будет постоянно уводить в сторону, вырывать из рук.

У насадки отсутствует пылеудаление, из-за чего мусор постоянно будет скапливаться под наждачной бумагой и мешать работе, оставлять царапины, снижается скорость. Диск чистят, шлифуя металл на протяжении нескольких секунд. За это время все налипшие частицы пыли сгорают.

Насадка на дрель

Чтобы приспособить дрель для шлифовальнх работ, понадобится специальная насадка, схожая по конструкции с насадкой для болгарки — шлифовальная тарелка. Часто насадка идет в комплекте с переходником, чтобы устанавливать ее как в патрон дрели или шуруповерта, так и на болгарку.

Работать дрелью с такой насадкой очень сложно, сложнее чем с болгаркой. Ее постоянно ведет, дрель вырывает из рук так, что можно получить травму или растяжение. Так же актуальны и те недостатки, которые были перечислены выше, в главе про насадку для УШМ.

Но, если другого выбора нет, то лучше найти тарелку для шлифования, у которой между подошвой и креплением будет мягкая резина, которая будет легко гнуться, если держать дрель не ровно.

Шлифовальная насадка на дрель flexo fix

Такой плавающий эффект насадки несколько упростит процесс шлифовки, но не избавит от всех остальных недостатков данного способа.

Самодельные шлифмашинки

При желании можно самостоятельно сделать шлифовальную машину ленточного типа — гриндер. Но это процесс трудоемкий и травмоопасный, требующий навыков работы с деревом, металлом, электрикой, пригодятся навыки сварных работ.

Этапы создания самодельной шлифмашины:

1. Находят необходимые материалы: металлические обрезки, пружины, ролики, подшипники, электродвигатель и провода.
2. Делают прочную основу для крепления аппарата.
3. Устанавливают столешницу, подходящую по размерам.
4. Устанавливают параллельные стойки с электродвигателем и барабаном с натяжителем шлифовальной ленты.
5. Собирают и крепят барабаны и электромотор.
6. Устанавливают шлифовальную ленту.

Современные шлифовальные станки на выставке

Отрасль металлургии и металлообработки в России довольно развита и постоянно продолжает расти. Именно поэтому необходимо использование новой техники в работе.

Все новинки оборудования и технологий в сфере металлообработке будут представлены на ежегодной международной выставке, которая пройдет в Москве.

На экспозициях мероприятия «Металлообработка» будут представлены новейшие машины и аппараты, которые позволяют улучшить производительность, сделать технологический процесс более простым и экономичным. Выставку с 1999 года организовывает АО «Экспоцентр».

Приходите на выставку «Металлообработка», чтобы познакомится с производителями современных шлифовальных станков и новыми моделями подобного оборудования.

Ленточно шлифовальные станкиБесцентровые шлифовальные станкиТочильно шлифовальные станки

Особенности и технические характеристики

Основная особенность шлифовальных станков по дереву заключается в специфическом способе регулировки качества обработки. Она происходит путем изменения зернистости абразива. Обычно процесс начинают с наждачной бумаги с крупным зерном, потом последовательно уменьшают его величину и завершают процедуру шлифовкой мелкой шкуркой. Всего используют 2-3 смены, но могут быть и более постепенные методики.

Вторая особенность заключается в способе установки абразива. Если на ленточный станок устанавливается заранее склеенная петля, то на дисковые конструкции надо закрепить круг из наждачной бумаги на плоскость. Оптимальный способ — использование «липучки», но проще всего наклеивать абразив на клеевой состав или двусторонний скотч. Второй способ проще, но и дороже.

Технические характеристики каждого станка несколько отличаются друг от друга.

Для дисковых установок:

Диаметр рабочего органа.

Скорость вращения.

Для ленточных станков:

• Ширина ленты.
• Величина рабочей базы (расстояние между центрами приводного и натяжного барабанов).
• Скорость движения петли.

• Диапазон перемещения рабочего стола в вертикальной и горизонтальной плоскости.
• Длина заготовки для склейки петли.

Для барабанных станков:

• Диаметр рабочего цилиндра.
• Высота цилиндра.

Скорость вращения.

Все эти параметры зависят от планируемой производительности, размеров установок, величины обрабатываемых деталей. Необходимо учесть объемы ожидаемой работы, величину деталей, специфику обработки.

Мнение эксперта

Левин Дмитрий Константинович

Чем чище должна быть поверхность в результате шлифовки, тем качественнее должен быть изготовлен станок. Биения, неровности и прочие изъяны станут причиной появления рисок, способных заметно ухудшить качество обработки.

Ленточные шлифовальные станки

Ленточные шлифовальные станки используются, когда необходимо начисто обработать готовую деталь, для выполнения финишных операций, предусмотренных технологией изготовления.

Наиболее часто оборудование применяется в мебельном производстве для обработки деревянных изделий из различных пород дерева. При необходимости обработки другого материала достаточно просто заменить абразивную ленту.

К основным задачам ленточных шлифовальных станков относят:

• чистовое выравнивание поверхности до определенного уровня гладкости перед вскрытием лаком либо другими веществами;
• устранение незначительных неточностей в предварительной обработке поверхности (заусенцев, углублений и возвышений, удаления наплывов от предыдущих вскрытий);
• шлифовка внутренних поверхностей, точная обработка закруглений на детали.

Ленточный шлифовальный станок может быть использован для обработки деталей, выполненных из различных материалов: древесины, обычной и легированной стали, разных цветных металлов. Деталям можно придавать абсолютно любую форму: круглую, квадратную, плоскую. С помощью станка возможна обработка труб с большим сечением.

Вредное воздействие

Тарельчато-ленточный шлифовальный станок очень негативно оказывает воздействие на слуховой аппарат человека, а при длительной работе можно вообще оглохнуть либо ослепнуть, если работать без специальных очков. Недопустимо подходить к работающему агрегату с мокрыми руками и в незакрытом рабочем халате.

Как показывает практика, последствия могут быть более чем печальными для трудящегося, в том числе высока вероятность порчи деревянного либо металлического изделия. После длительного использования шлифовального материала его следует заменить на новый, во избежание вызова дефектов инструмента.

Republished by Blog Post Promoter

Принцип действия

Существует три основных конструкции шлифовальных станков по дереву:

• Дисковый.
• Ленточный.

Барабанный.

1-Дисковый станок 2-Ленточный станок 3-Барабанный станок

Дисковый станок представляет собой вращающийся диск, на плоскость которого закреплен абразив (наждачная бумага). Шлифовка производится путем прикладывания кромок или боковых поверхностей детали к диску, для чего примерно посередине устанавливается стол или опорная планка. Эта конструкция оптимальна для шлифовки прямых или выпуклых кромок.

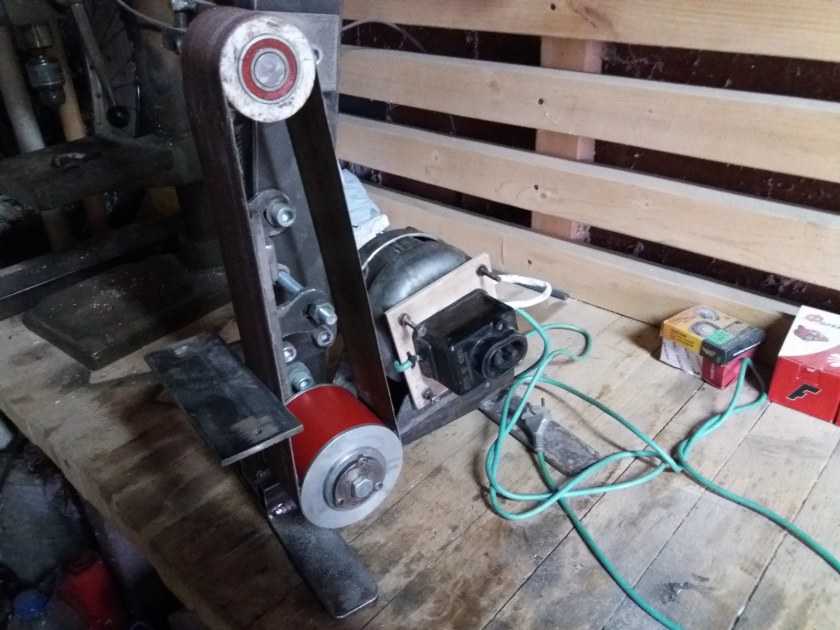

Ленточный тип представляет собой два барабана, установленных либо вертикально, либо горизонтально. Один из них приводной, второй — натяжной. Абразив представляет собой петлю из наждачной бумаги, которая склеивается по шаблону. Петля устанавливается на оба барабана и натягивается. После запуска двигателя она образует постоянно движущуюся полосу абразива. Шлифовка происходит путем прижатия ленты к поверхности детали с помощью специального прижима («утюжка»). Он перемещается влево и вправо, обеспечивая прижатие наждачки ко всем участками обрабатываемой поверхности.

Барабанный станок используется для шлифовки вогнутых кромок. Он представляет собой вращающийся цилиндр сравнительно небольшого диаметра (6-8 см), на который устанавливается абразив.

Наиболее простыми конструкциями являются дисковая и барабанная. Изготовление ленточного станка значительно сложнее, но и эффективность от его намного больше. Такие установки позволяют качественно шлифовать щиты и детали большой площади, обеспечивая высокое качество поверхности.

Для установки ленточного станка в мастерской понадобится большая площадь, что надо учесть при выборе конструкции.

Устройство станков

Шлифовальный станок барабанного типа относится к группе плоскошлифовального оборудования. Он предназначен для финишной отделки всевозможных деревянных и деревосодержащих материалов абразивной шкуркой различной зернистости. Технологический процесс резания проходит на больших скоростях и с большим выделением абразивной пыли и пыли от срезаемой части заготовки.

Применение мощных вентиляционных систем позволяет проводить работу, на подобном барабанном оборудовании, в сравнительно комфортных условиях. Конструктивно, такое деревообрабатывающее оборудование, представляет собой:

• механизмы портального или консольного типа; на барабанных станках консольного типа возможно изготовление деталей с их разворотом, что увеличивает ширину обработки;
• портальная конструкция барабанных станков увеличивает её жёсткость, позволяя работать с максимальными режимными показателями без уменьшения точности;

с одинарным (Jet модели 10-20 Plus) или сдвоенным (Jet модели DDS-237) шлифовальными барабанами;

• бесступенчатая регулировка глубины резания;

нижней станиной стационарного или мобильного класса (Jet серии 10-20 Plus);
приводным столом для подачи заготовки;

• с регулируемой или стационарной скоростью подачи;

вентиляционными патрубками для подключения отсасывающих циклонов на каждый обрабатывающий узел;
рабочим двигателем от 1,3 кВт (Jet серии 10-20 Plus) до 11 кВт (Jet серии DDS-237);

Процесс шлифовки деревянных материалов заключается в исполнении следующих технологических приёмах:

• подбор шлифовальной ленты соответствующей зернистости в соответствии с необходимой чистотой обработки; для максимального съёма или обдирки – 36 ед;
• для стандартного процесса – 80 ед;
• финишная или окончательная обработка – до 220 ед;

намотка выбранной наждачной ленты на режущий вал;

• возможна намотка ленты различной зернистости на оборудовании со спаренными режущими барабанами;

установка габаритов заготовки (от 0,8 до 75 мм у 10-20 Plus) и величины съёма за проход;
выбор требуемой скорости подачи стола с заготовкой (от 0 до 3 м/мин), как у серии 10-20;

Применение абразивной шкурки различной зернистости, на спаренных валах, даёт возможность получать наилучшие показатели качества за один проход. Особенно при обработке дерева своими руками.

Заключение

Шлифовальный станок дает возможность получить абсолютно гладкую поверхность различных деревянных и металлических деталей. Такой инструмент обязательно потребуется при выполнении ремонтных или строительных работ. Стоимость шлифмашины на рынке сегодня является достаточно высокой. Альтернативным вариантом станет изготовление станка шлифовального своими руками. Материалы, которые для этого потребуются, являются достаточно доступными. Технологический процесс при условии изучения порядка действий также не вызовет затруднений.

Руководство по изготовлению станка также представлено на видеофрагменте:
