Споттер из аккумулятора и втягивающего схема

Сварочный пистолет

Для изготовления сварочной рукояти никакие чертежи не потребуются. Лучше всего для этой цели подходит корпус от клеевого пистолета. Также потребуется медный прут диаметром около 20 мм.

На одной стороне прута необходимо нарезать резьбу (М14х1,5). На нее будут накручиваться различные насадки для сварки. На другой стороне сверлится отверстие и нарезается внутренняя резьба М8. К этом месту будет крепиться кабель. Также на детали следует сделать несколько проточек, чтобы она лучше фиксировалась внутри корпуса.

Далее, деталь устанавливается в корпусе.

Остается лишь найти подходящую кнопу, расположить в корпусе и подсоединить ее к электрической схеме аппарата.

автор Дмитрий Мелёхин 2.8k Просмотров Мнений

Читайте в статье:

Что такое споттер и можно ли его сделать своими руками

Споттер, выполненный своими руками, чаще всего используется для рихтовки авто и выравнивания вмятин на металле. Такое оборудование очень любят мастера на СТО, так как в процессе правки кузова нет необходимости демонтировать крыло или дверь автомобиля. Все работы можно провести непосредственно на внешней части обшивки. Особенно удобно работать прибором в тех местах, к которым подобраться сложно.

Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка.

Сварка споттером не оставляет глубоких следов и после выравнивания легко удаляется болгаркой.

Дело в том, что нагрев и остывание в точке касания происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию. Причем самодельные модели можно настроить таким образом, чтобы сила тока, и время воздействия можно было менять в зависимости то того, какой толщины металл необходимо обработать.

Споттер состоит из следующих элементов: 1 – обратный молоток, 2 – корпус, где расположены блок питания и блок управления, 3 – крюк, 4 – электроды, 5 – пистолет.

Статья по теме:

Какой сварочный аппарат инвертор лучше для дома и дачи. Виды устройств, достоинства и недостатки и обзор популярных моделей – в нашей публикации.

От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках.

Технология работы следующая: Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Пистолет запускает подачу тока. После нажатия на курок происходит разряд, который плавит металл. Одномоментно, либо до этого этапа мастер обратным молотком выбивает небольшие «холмики», на которые споттером подается разряд. Они в последствии зачищаются, тем самым металл утолщается и получает необходимые форму и прочность.

К сведению! Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется.

Особенности эксплуатации аккумуляторного споттера и меры безопасности

При работе необходимо помнить, что шоковые нагрузки губительны для аккумуляторной батареи. В момент прихватывания насадки к металлу, фактически происходит короткое замыкание. Ток, протекающий через АКБ, может достигать 1000-1500 ампер. Типовой стартерный аккумулятор емкостью 60 А/ч рассчитан на ток не более 500-600 ампер.

Следовательно, пластины батареи перегреваются, и происходит их сульфатация. К тому же, электролит от чрезмерных токов может закипеть. Поэтому при интенсивной работе необходимо делать перерывы для остывания АКБ. Периодически контролируйте температуру аккумулятора и напряжение остаточного заряда.

ВАЖНО! Предельно допустимый минимум напряжения на свинцовом аккумуляторе – 10,5 вольта.

При снижении этого уровня в батарее происходят необратимые процессы деградации пластин. Поэтому, перед началом работ АКБ должна быть полностью заряжена.

Для контроля желательно снабдить батарею вольтметром, чтобы контролировать напряжение во время работы. По мере приближения к предельно допустимому значению – аккумулятор следует зарядить.
Использование предохранителей в данной конструкции нецелесообразно, по причине высоких рабочих токов.

Поэтому оператор должен следить за противопожарной безопасностью на рабочем месте. При замыкании контактов в течение продолжительного времени, рабочий кабель может разогреться до температуры возгорания изоляции. К тому же, при длительном протекании больших токов может лопнуть корпус аккумуляторной батареи, что повлечет за собой утечку и разбрызгивание электролита.

Продолжительное «прижигание» контактов к поверхности обрабатываемой детали приводит к порче металла, вплоть до сквозного отверстия, а также возгоранию лакокрасочного покрытия. Прихватывание следует производить короткими импульсами, не более 1 секунды.

Споттер из аккумулятора своими руками – схема, видео, фото

Споттер, который можно приобрести в специализированных магазинах или самостоятельно изготовить из аккумулятора, – это универсальное устройство, особенно полезное в тех ситуациях, когда необходимо выровнять участок кузова автомобиля, пострадавшего в ДТП. Это оборудование, легко изготавливаемое своими руками, позволяет рихтовать те участки кузова, доступ к которым с обратной стороны сильно ограничен.

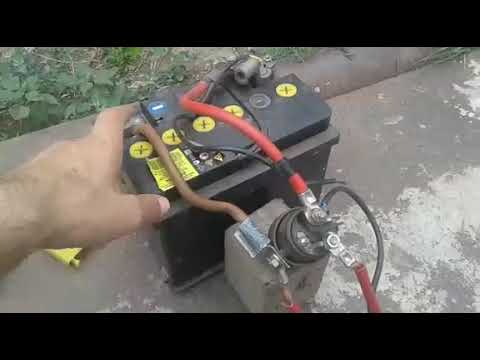

Внешний вид самодельного споттера

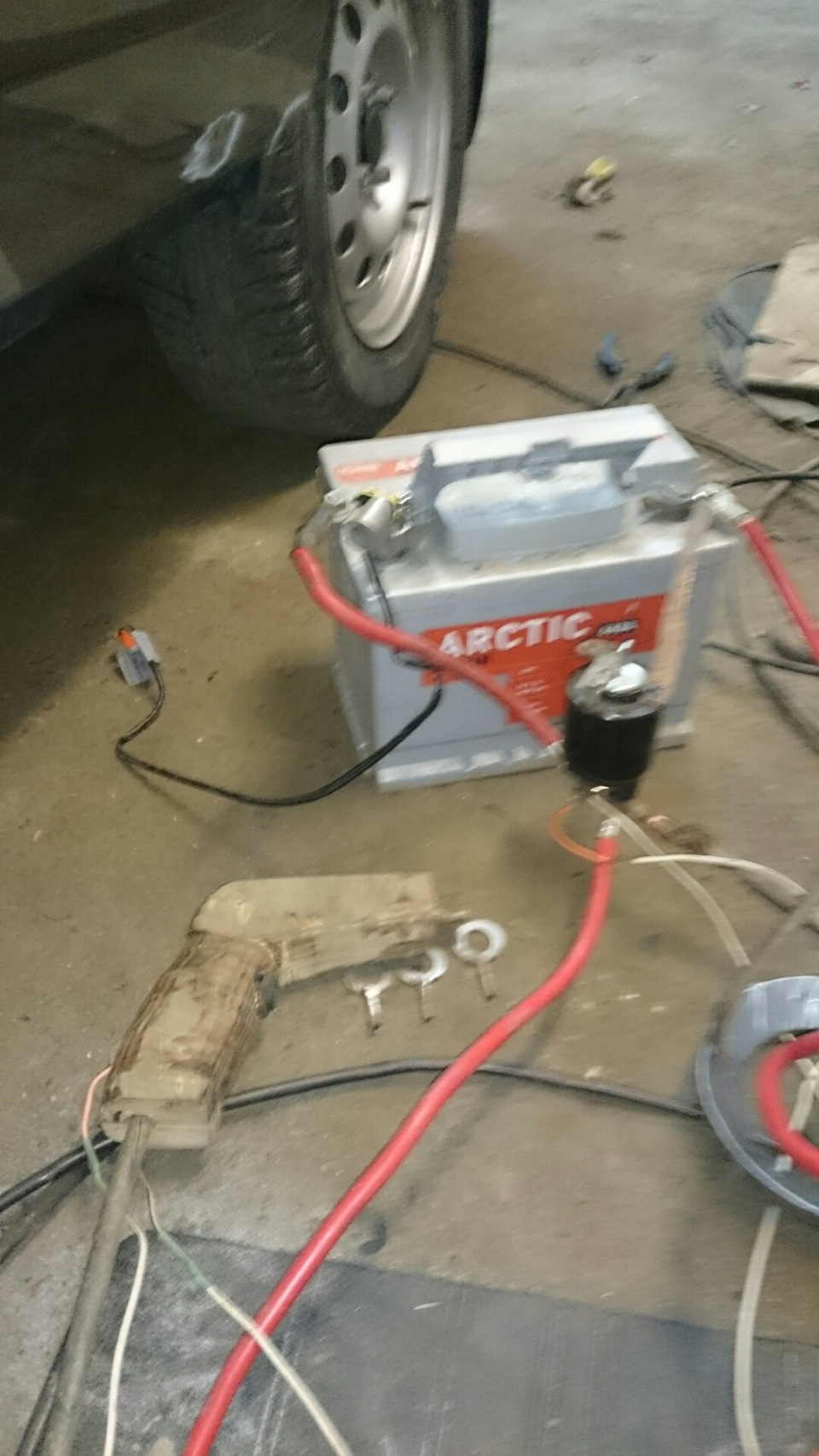

Комплектующие для самодельного споттера

Конечно, выправлять такие участки кузова можно и при помощи полуавтомата, путем приварки петель или шайб, но в таком случае выпаливается тонкий металл. На лицевой части выправляемого участка остаются шишки из наплавленного металла, которые потом приходится долго удалять при помощи шлифовальной машинки. Подобных сложностей можно избежать, если использовать споттер (подойдет даже тот, который вы сделаете своими руками из аккумулятора).

Чтобы не тратиться на приобретение дорогостоящего заводского оборудования, а изготовить недорогой, но эффективный аккумуляторный споттер, вам понадобятся следующие комплектующие:

источник питания – аккумулятор;
реле втягивающего типа;
кнопка включения;
соединительные провода;
сменные насадки, лифтер, обратный молоток и ряд других приспособлений.

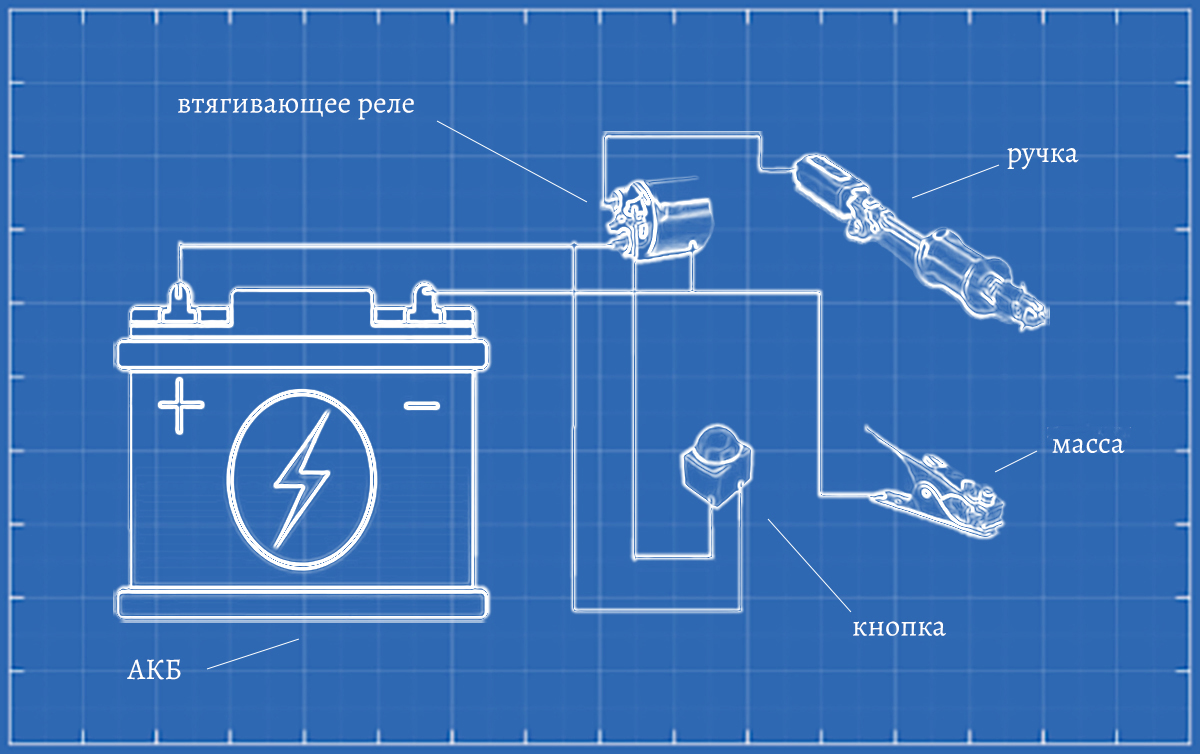

Схема споттера из аккумулятора и втягивающего реле

Аккумулятор для самодельного споттера должен быть емкостью не ниже 60 Ач. Для этого можно использовать даже старое устройство, которое уже не справляется с запуском автомобиля. Вообще, чем выше будет емкость аккумулятора, тем эффективнее будет работать ваш споттер.

Втягивающее реле, которое должно быть разборным, необходимо для того, чтобы обеспечить подачу импульса тока к электроду при нажатии кнопки включения. В качестве такого элемента можно использовать реле от стартера автомобиля (к примеру, от ВАЗ). Разборным такое устройство должно быть для того, чтобы в нем регулярно можно было чистить пятаки. Прежде чем комплектовать таким реле свой споттер, его необходимо разобрать и укоротить его внутреннюю часть

Затем надо завальцевать внутреннюю часть реле, обращая внимание на то, чтобы шток из него не вылетал. После этого втягивающее реле для вашего споттера готово к работе

Кнопку, которая управляет подачей импульса на электрод устройства, можно установить на пистолете или зафиксировать на кабеле. Что касается рукоятки для споттера, ее тоже можно сделать самостоятельно, выпилив из толстой фанеры. Такой рукояткой будет удобно манипулировать в процессе выполнения работ.

Кнопка подключается в цепь, которая соединяет плюсовой контакт аккумулятора с управляющим контактом втягивающего реле. Для информации: в автомобиле такой контакт соединен с замком зажигания

Выбирая кнопку для самодельного споттера, важно обращать внимание на то, чтобы она выдерживала ток силой до 5–7 А

Выбор кабеля и изготовление электрода

Особое внимание при изготовлении споттера из аккумулятора следует уделить выбору кабеля (его сечение должно быть 80–100 мм2). Таким сечением обладают два сварочных кабеля, собранных в один пучок

Для выполнения контактной сварки, по принципу которой и работает любой споттер, требуются большие токи. Чтобы минимизировать потери тока, поступающего на споттер от аккумулятора, необходимо использовать для их соединения кабель минимально возможной длины (не более 1,5 м).

Оценка статьи:

Поделиться с друзьями:

Как сваривать детали с помощью споттера?

Существует признанная технология работы с помощью споттера, которую определили мастера кузовных ремонтов. Она актуальна при ремонте труднодостижимых деформированных частей кузова на автомобиле. Часто такая схема работы применяется по отношению к деформированным дверям автомобиля, крыльям и другим частям транспорта. Она актуальна везде, где усилия направлены к внешней стороне рабочей поверхности и где расположен деформированный участок конструкции.

Точечную сварку выполняют с помощью поступающего тока, а затем локальная поверхность выравнивается упором или инерционным молотком. Благодаря таким манипуляциям достаточно быстро поврежденная часть автомобиля вытянется в исходное положение.

Потом деформированная и выровненная поверхность шлифуется. Это нужно делать так, чтобы точки были удалены от сварки и рабочая поверхность была гладкой. Не забывайте об обязательном заземлении для корпуса, также от аккумулятора должна быть отсоединена отрицательная клемма.

Технология сварки с помощью споттера выглядит следующим образом:

деформированный участок на автомобильной детали тщательно зачистите, пока не будет видна поверхность металла;
прикрепите к подготовленной поверхности заземлительный контакт;
приварите крепежные элементы;
захватите эти элементы с помощью специальных приспособлений и инструментов, которые будут нужны для плавки металлов;
вытягиваем деформированный участок поверхности металлической конструкции;
приваренный элемент можно с легкостью удалить своими руками с помощью вращательных движений;
очистите поверхность детали, которая ремонтировалась и приготовьте этот участок к шпатлевке.

Чтобы работать при помощи споттера, независимо от того, самодельный он или заводской, нужно иметь навыки сварочных работ. Также нужно соблюдать правила эксплуатации данного аппарата и выполнять правила проведения сварочных работ. Все это позволит отремонтировать деформированную часть автомобиля быстро и успешно.

Споттер станет незаменимым при выполнении всевозможных ремонтных работ на кузове автомобиля, требующих точечного сосредоточения. А как вы смогли убедиться, этот аппарат можно собрать и своими руками.

https://youtube.com/watch?v=tf5-uJ_pn-o

Рабочий пистолет споттера

Как уже было сказано выше, основным рабочим органом споттера является пистолет. Если вы планируете постоянно использовать самодельный споттер в своей работе, то лучше приобрести заводской пистолет. Если же такой аппарат нужен вам для нерегулярного применения, то можно собрать для него рабочий орган из подручных средств.

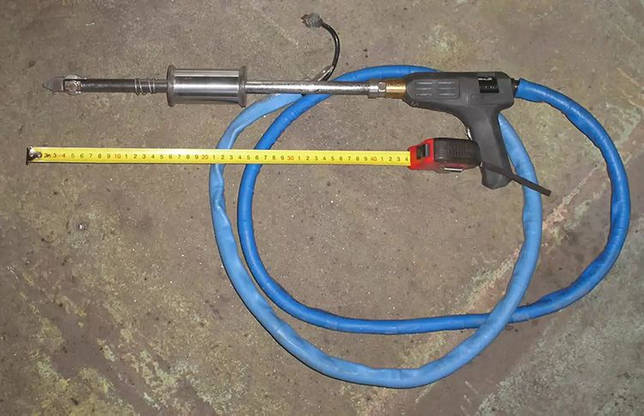

Пистолет споттера в сборе с обратным молотком

В качестве таких подручных средств обычно используют монтажный клеевой пистолет или рабочую часть от полуавтоматического сварочного аппарата. Сделать удобную и надежную ручку для самодельного пистолета можно из гетинакса или текстолита толщиной 12–14 мм, вырезав из них две одинаковые прямоугольные части. В одной из таких частей делается углубление, в котором помещается кронштейн, необходимый для крепления электрода. Здесь также можно разместить лампочку, кнопку для включения подсветки и переключатель, отвечающий за подачу импульса.

Очень ответственно следует подойти к изготовлению кронштейна, в котором будет крепиться сварочный электрод. Делается такой кронштейн из медной трубы квадратного или прямоугольного сечения. Сам электрод изготавливается из сплошного медного прутка, диаметр которого должен составлять 8–10 мм. Очень удобно, если конструкция вашего самодельного пистолета будет такой, что заменять в нем электрод можно будет без разборки.

Чтобы подключить пистолет к самому споттеру, необходимо использовать сварочный и контрольный кабель, в котором должно быть 5 жил с сечением 0,75–1 мм2 каждая. Три жилы контрольного кабеля подключаются к переключателю «Импульс», две – на лампочку, отвечающую за подсветку и ее выключатель. Конец сварочного кабеля тщательно зачищается и запаивается в отверстие в кронштейне.

Это интересно: Стыковая сварка — технология, режимы, аппараты и оборудование

Этапы производства трансформатора

Сборка трансформатора является обязательным этапом изготовления споттера из сварочного аппарата. Такая работа является наиболее трудной. Обмотка требует большого количества времени, но этот этап не является обязательным. Обмотка осуществляется на кольцевом железе. Провод для вторичной обмотки должен изготавливаться из алюминия или меди. Между мотками следует прокладывать качественную изоляцию. Для этого подходит трансформаторная бумага в несколько слоев. Для максимальной надежности ее пропитывают парафином.

Пистолет делают из полуавтомата. К нему потребуются некоторые дополнения, чтобы закрепить инструмент на приборе для рисования. Чтобы сделать клещи, подойдёт простая труба 20 на 20 мм. Силовые провода, соединяющие трансформатор и пистолет, должны иметь идентичное сечение. Как альтернатива, они должны превышать сечение шины. Не стоит использовать слишком большие по длине провода. Максимальный их размер должен быть равен 2,5 м. Рабочий кабель, соединяющий трансформатор и пистолет, должен быть сделан на основе коммутирующего кабеля с термоизоляцией. При каждом нагревании этот слой будет стягиваться.

Коротко о споттерах

Споттер — это небольшой сварочный аппарат, где точечный разряд электрической дуги позволяет привариться к участку кузовного железа и вытянуть его обратным ударом до нужного уровня относительно общей плоскости поверхности. Такие устройства широко применяются в крупных СТО и небольших частных мастерских.

Любой споттер должен иметь источник тока, выдающий определенное напряжение для точечного разряда, и рабочий инструмент, которым непосредственно осуществляется правка. Сварка от такого оборудования не оставляет глубоких следов, и после выравнивания легко удаляется зачистными кругами лепесткового типа на болгарке. Так можно исправить деформации на: дверях авто, крыше, капоте, крыльях, багажнике, порогах. Но магазинные экземпляры стоят так же дорого, как и другие полноценные сварочные аппараты. Тем более, для кратковременной работы их покупка не целесообразна. Поэтому решением будет самодельных споттер из АКБ и втягивающего реле.

Принципиальная схема

Сетевое напряжение на первичную обмотку сварочного трансформатора подается через диодный мост V5 – V8, вторая диагональ которого подключена к тиристору V9. Управляющее тиристором напряжение обеспечивает трансформатор Т1, имеющий небольшою мощность.

Блок управления споттером.

Принцип работы схемы очень прост и понятен даже неспециалистам. При подаче питания из сети (замкнуть S1 “Вкл”) начинается зарядка конденсатора C1 от вторичной обмотки трансформатора Т1 через диодный мост V1 – V4 и замкнутые контакты переключателя S3. На вторичной обмотке трансформатора сварки напряжение отсутствует, так как тиристор V9 закрыт и через первичную обмотку ток не проходит. Кнопка переключателя S3 “Импульс” отключает конденсатор C1 от цепи зарядки и переключает на цепь управления тиристором. Ток разряда конденсатора проходит через управляющий электрод тиристора и сопротивление R1 “Режим”, открывая тиристор.

Через первичную обмотку сварочного трансформатора проходит кратковременный импульс, длительность которого определяется соотношением емкости конденсатора C1 и установленного номинала сопротивления R1. Вторичная обмотка сварочного трансформатора создаст мощный импульсный ток через подключенные детали. Сила тока во вторичной обмотке может достигать значения 300-500 А при длительности импульса в 0,1 секунды. Оптимальную длительность импульса можно подобрать переменным резистором R1. При окончании разрядки конденсатора произойдет закрытие тиристора, и схема возвратится в исходное состояние. При переключении контактов S3 “Импульс” конденсатор C1 опять перейдет в режим зарядки. Для сборки схемы нужны следующие комплектующие:

сварочный трансформатор;
трансформатор питания цепи;
тиристор типа ПТЛ-50;
диодный мост V5 – V8;
диодная сборка на напряжение не менее 12 В;
резистор R1 номиналом 100 Ом.

Схема сварочного трансформатора.

Сварочный трансформатор. Готовое устройство найти сложно, проще его собрать самостоятельно. Для изготовления необходим магнитопровод с рабочим сечением не менее 400 мм2 и размерами окон, позволяющими разместить обмотки. Рабочее сечение магнитопроводов определяется самостоятельно. Размеры окон определяются соответственно. Для первичной обмотки нужно использовать провод сечением 2,5 мм2, количество витков – 200. Для вторичной обмотки нужен провод сечением 50 мм2 или более, необходимое количество витков – 7. Можно использовать шину нужного сечения с изоляцией. В целях безопасности между обмотками нужно сделать изолирующий слой из электротехнического картона. Вместо картона можно использовать лакоткань или бумагу, пропитанную парафином, в несколько слоев. Длина выходящих концов обмоток должна быть достаточной для непосредственного присоединения к выходным клеммам и элементам цепи питания первичной обмотки. При возможности собранный трансформатор можно пропитать шеллаком.

Трансформатор питания цепи управления Т1 может быть любым с напряжением на вторичной обмотке 12 В. Дополнительную обмотку можно использовать для контроля наличия напряжения на устройстве.

Тиристор типа ПТЛ-50. Если тиристор данного типа найти не удается, можно использовать устройство другого типа с параметрами: обратное напряжение не менее 220 В и прямой импульсный ток не менее 50 А.

Диодный мост V5-V8 тоже можно собрать из любых диодов с обратным напряжением не менее 220 В и прямым током 50 А и более.

Для диодного моста V1-V4 можно использовать диодную сборку на напряжение не менее 12 В или любые диоды на такое же напряжение.

Резистор R1 номиналом 100 Ом. Мощность рассеивания может быть любой, конденсатор С1 электролитический, емкость – 1000 мкФ, напряжение – 25 В.

Особенности эксплуатации аккумуляторного споттера и меры безопасности

ВАЖНО! Предельно допустимый минимум напряжения на свинцовом аккумуляторе – 10,5 вольта. При снижении этого уровня в батарее происходят необратимые процессы деградации пластин

Поэтому, перед началом работ АКБ должна быть полностью заряжена

Для контроля желательно снабдить батарею вольтметром, чтобы контролировать напряжение во время работы. По мере приближения к предельно допустимому значению – аккумулятор следует зарядить. Использование предохранителей в данной конструкции нецелесообразно, по причине высоких рабочих токов.

АКПП «Jatco»

АКПП поперечного расположения «Jatco JF414E» относится к классу «Мини». Создана для передне-приводных автомобилей с литражом двигателя не более 1,6 л. Создана и разработана в стране Япония, а компания, изготовившая эту трансмиссию так и называется «Jatco». Название является аббревиатурой от «Japanese Automatic Transmission Co.», что в переводе на русский язык означает «Японский завод автоматических трансмиссий».

Модель «JF414E» — это не просто набор букв. Он тоже имеет свое значение.

«f» — означает переднеприводные;
цифра «4» указывает на 4 ступени передач;
«14» — порядковый номер модификации;
«e» — с электронным управлением.

Споттер – что это такое, и можно ли сделать своими руками

Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется. Нагрев и остывание происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию.

Споттер своими руками из рихтовки

Сварка от такого оборудования не оставляет глубоких следов и после выравнивания легко удаляется болгаркой. Технология работы следующая – после обработки с помощью обратного молотка (насадка на споттер) на поверхности металла образуются небольшие «холмики», далее на них подаётся ток, который плавит металл, создавая необходимую прочность. Готовые образцы споттеров состоят из следующих элементов:

Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)

Принцип действия агрегата таков: через блок управления на споттер поступает ток, который, доходя до электрода, приводит в действие обратный молоток. Он выполняет роль обратного отбойника. При этом, как уже говорилось ранее, снимать крыло или дверь нет необходимости. Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

споттер

Это интересно: Споттер из старой микроволновки: как сделать своими руками

Методы работы со споттером

Методы работы с использованием споттера, который позволяет выправить деформированные участки кузова автомобиля, даже расположенные в труднодоступных местах, отработаны многими специалистами, занимающимися кузовным ремонтом. Исправляться с помощью такого аппарата могут различные элементы кузова автомобиля, подвергнутые деформации: двери, пороги, крылья и прочие детали. Принцип работы со споттером основан на том, что усилие, которое он создает, направляется к внешней стороне деформированной поверхности.

При подаче на электрод аппарата сварочного тока происходит соединение с деформированной поверхностью. После этого при помощи инерционного молотка или специального упора деформированный участок выравнивается и принимает первоначальное состояние. Заключительными этапами такого процесса являются тщательная зачистка исправленной поверхности и ее шлифовка. Подробнее о работе споттером можно посмотреть в видео ниже.

Технология работ, выполняемых при помощи споттера, состоит из следующих этапов:

зачистка деформированного участка кузова автомобиля, при которой с поверхности металла должны быть удалены все покрытия;
подключение к кузову автомобиля провода заземления;
соединение крепежных деталей с деформируемым участком кузова, выполняемое при помощи точечной сварки;
захват крепежного элемента при помощи специальных инструментов и приспособлений;
вытягивание деформированного участка кузова и придание ему первоначальной формы;
удаление крепежного элемента с поверхности кузова;
зачистка выправленной поверхности и ее подготовка к покраске.

Что понадобиться для сборки

Свой аккумуляторный споттер собрать можно за очень короткое время, но для этого потребуется заготовить необходимые элементы:

аккумулятор;
зарядное устройство;
втягивающее реле;
медные провода;
обратный молоток.

Первое, что необходимо найти — это подходящий аккумулятор. Суть успешной реализации самодельного проекта заключается в источнике тока, который сможет за короткое время возбудить электрическую дугу и сплавить рабочий элемент пистолета и кузовного металла. Второй показатель батарее — это ее емкость. Она должна быть достаточной, чтобы выполнять работы споттером в течение часа или больше. Простую вмятину не исправить за одну приварку, поэтому аппарат должен быть способен поддерживать цикличную функцию по выравниванию до нескольких десятков раз.

Корпус для споттера и финальная сборка

В общем случае сборка самодельного споттера завершается помещением его основных элементов в корпус и выводом на переднюю панель клемм и органов управления. Корпус можно заказать по чертежу или просто эскизу или (при наличии возможностей) изготовить по месту. Иногда народные умельцы начинают эксплуатировать споттер, детали и провода которого просто разложены на верстаке или даже на полу. Этот вариант подходит только для отладки и подбора параметров, в постоянном режиме такой электрический установкой пользоваться нельзя.

Поскольку существуют различные варианты изготовления споттеров своими руками, то их компоновки корпусов могут быть также различными. К примеру, если сварочный трансформатор предназначен для работы на открытом воздухе, то в этом случае аппарат может иметь вид устойчивого основания с трансформатором, клеммной колодкой и отдельным корпусом системы управления.

ПОСМОТРЕТЬ Спотер на AliExpress →

На базе аккумулятора

Споттер с аккумуляторным питанием подходит для тех мест, где сетевое электропитание не может обеспечить достаточную мощность, неустойчиво или вообще отсутствует, а объем кузовных работ незначителен. Обычно такая ситуация возникает при кузовном ремонте личного автомобиля в гаражном кооперативе или на дачном участке. Корпус такого самодельного споттера может состоять из небольшой опорной рамы для установки АКБ, к которой крепится клеммная колодка и реле, управляющее выключением. Если это разовая работа, то можно обойтись вообще без корпуса, прикрепив реле хомутом к аккумулятору.

На базе бытовой микроволновки

Для изготовления споттера своими руками также подойдет трансформатор из микроволновки. В этом случае единственным ограничением является его мощность, поскольку большинство печей СВЧ рассчитаны на потребление менее 1 кВт.

Для решения этой проблемы можно использовать два-три трансформатора, включенные параллельно. Плюсом такого источника питания является небольшой размер используемых трансформаторов, которые можно разместить в ряд внутри малогабаритного корпуса.

В результате получится довольно компактный и мобильный споттер. Единственно, чем придется озаботиться, — охлаждение внутреннего пространства такого устройства.

Аппаратура для точечной сварки с помощью споттера

Сварочный трансформатор под споттер, предназначенный для точечных работ, несколько отличается от классической конструкции. Если в дуговой сварке соединение происходит с помощью разогрева места соприкосновения деталей электрической дугой, то в точечной контактной сварке оно разогревается за счет выделения тепла при сопротивлении электрод-металл. Если режим был выбран неправильно, может произойти залипание электрода, случится короткое замыкание и аппарат придет в негодность.

Споттеры для точечной сварки должны быть ограничены временем сваривания детали, которое должно составлять до секунды. Кроме того, они должны быть сделаны своими руками из расчета на большой ток и малое напряжение.

Трансформатор при этом должен быть в состоянии подавать больше тока для хорошего прогрева сварочной зоны.

Споттер из сварочного аппарата можно сделать с минимальными затратами в плане материалов и времени, и все это в домашних условиях своими руками. Например, если для обычного сварочного аппарата требуется напряжение холостого хода от 70 В, то для точечной сварки достаточно максимум 6 В. Нужно будет сделать новую обмотку или передать своими руками старую. Шину же можно применять для намотки низковольтной обмотки.

Типы трансформаторов

Трансформаторы бывают нескольких типов:

ш-образные;
тороидальные;
стержневые.

Тороидальные трансформаторы имеют минимум веса, но и большую трудоемкость. В зависимости от тока сварки определяется сечение провода. Для точечной контактной сварки нужен ток как минимум в 1000 А. Если плотность тока составит 8 А на квадратный мм, то площадь сечения провода должна быть как минимум 120 квадратных мм. Шина такого сечения сложна в плане применения, поэтому, если аппарат вы не планируете использовать долго, его можно сократить, но максимум до 80 квадратных мм.

Сечение можно получить, сложив несколько шин вместе с меньшим сечением. Чтобы работы было проще выполнять своими руками, сложенные провода обмотайте изоляцией. Количество витков зависит от способа наматывания пробной обмотки. Как правило, нужно до 10 витков.

Затем трансформатор включают в сеть и измеряют напряжение первой обмотки. Полученное значение поделите на количество витков, и вы будете знать, сколько витков провода потребуется для получения напряжения в 1 В. Поскольку нам нужно 6 В, то умножаем число на 6 и получаем нужное значение. А количество провода для выполнения своими руками обмотки можно высчитывать, зная такие показатели, как:

количество витков;
длину выводов;
диаметр обмотки.

Если у вас не получается вместить обмотку, то уберите старую, лучше всего это делать, не разбирая сердечник. При работе старайтесь не навредить старой обмотке. Ее размещение зависит от типа сердечника. Если трансформатор броневой или тороидальный, то проблемы встречаются редко, а вот размещение на стержневом варианте вызывает трудности. Так, обмотка может быть намотана на один стержень, но так лучше не делать, чтобы не испортить трансформатор. Лучше ее поделить надвое и намотать по отдельности на каждый стержень.

Соединение обмоток для споттера

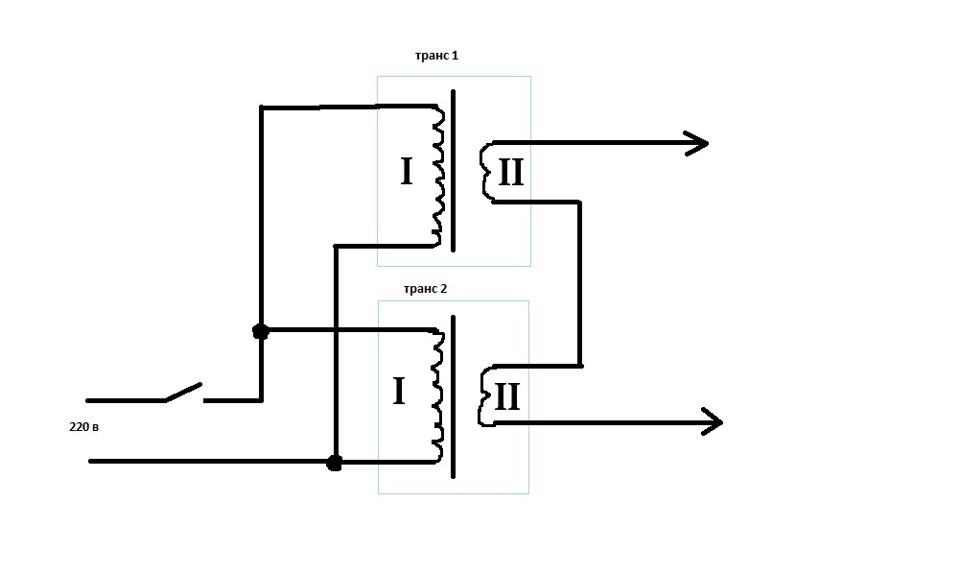

Обмотки соединяются последовательно, чтобы в итоге мы получили удвоенное напряжение каждой из них. То есть, обе должны выдавать по 3 В. Также их можно соединять и параллельно, и напряжение останется прежним, а допустимый ток увеличиться. Такой способ соединения более приемлем, поскольку так решается вопрос большого сечения шины. Своими руками при обмотке нужно выбирать тонкие шины, а полученная площадь сечения должна быть равна сумме отдельных обмоток.
