Споттер из аккумулятора
Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Он будет выполнять функции блока питания, что позволит выполнять работы независимо от наличия электросети. Дополнительное качество – использование этой модели споттера как вспомогательного средства при работе основного.
Для изготовления потребуются следующие комплектующие:
- стандартный аккумулятор на 12 В;
- втягивающее реле, можно от стартера машины;
- кнопка включения/отключения;
- провода с клеммами, держатель электрода.
Рекомендуемое сечение кабеля – до 100 мм². Для минимизации потерь тока во время прохождения заряда длина провода должна быть минимальной — до 1,5 м.
Вторая жизнь микроволновки
Что можно сделать из старой микроволновой печи?
Если у Вас испортилась старая микроволновая печь с механическим управлением, например сгорел МОТ (Microwave Oven Tranformer – трансформатор микроволновой печи) или магнетрон, или по каким-то другим причинам ремонтировать этот кухонный прибор вы не будете, можно попытаться сделать из микроволновки обычную духовку, поставив вместо двигателя, вращающего поддон, нагреватель (ТЭН) или конфорку, например, от электроплитки. Правда остаются вопросы по температурному режиму прибора, но попробовать можно.
Можно даже оставить механический блок управления и дополнительно установить датчик температуры. Правда, скорее всего, придётся стекло заменить на термостойкое, сделать направляющие под противень.
Возможно, переделка возродит микроволновку и подарит Вам не менее интересный прибор. Печь пироги, видимо, на нём не выйдет – дверца и прочие детали не слишком термостойкие, но разогревать пищу (а микроволновка очень часто для этого используется), возможно и получится.
Корпус микроволновки
Из корпуса можно сделать что угодно: от закрываемого ящика до хлебницы. Если процессорный модуль работает, то хлебница будет с часами!
Из МОТ можно сделать устройство для контактной сварки:
Вентилятор использовать по назначению, например для перемешивания воздуха в инкубаторе и т.п.
Двигатель поддона с редуктором можно приручить для переворачивания яиц в инкубаторе, добавив к нему реле времени.
Блок управления
А вот блок управления может пригодиться для другой работы.
Применим блок управления от старой СВЧ печи с механическим управлением для регулирования температуры жала паяльника.
Внешний вид и обозначение клемм может отличаться, но принцип работы и управления — не должен, нужно только с помощью измерительного прибора выяснить, где какой контакт.
Схема микроволновки
Радиолюбителю, особенно начинающему, необходим паяльник с регулировкой температуры жала.
Обычная практика – собрать устройство на тиристоре, по распространённым в интернете схемам.
Но тем, кто с электроникой пока на «Вы», можно применить механический регулятор.
У этого варианта есть много достоинств — он пригоден для регулирования мощности паяльников, подключенных через трансформатор, понижающий или разделительный. Предлагаемый регулятор имеет широкий диапазон регулировки мощности, и это может быть полезным, например при использовании для подогрева травильного раствора или плавлении пластмасс, или при питании лудильной ванны. Конечно, он не имеет функций термостата, его достоинства – простота и функциональная законченность!
Блок механического управления микроволновой печи состоит из низкооборотного двигателя и 2-х редукторов, один из которых работает в таймере, другой – в регуляторе мощности. На выходе редукторов установлены программные шестерни и связанные с ними кулачки, взаимодействующие с контактными парами. Одна пара контактов отвечает за выдержку времени, другая – за регулирование мощности в нагрузке.
Кулачки шестерни регулирования мощности выполнены так, что при повороте ручки установки мощности меняется соотношение времени замкнутого и разомкнутого состояния контактов. А кулачки таймера двигаются по спирали программной шестерёнки, форма спирали выполнена так, что шкала времени растянута вначале и сжата в конце, на больших выдержках времени.
Это важно
Специалисты по работе с кузовами автомобилей разных марок советуют запомнить основные моменты, прежде чем приступать к самостоятельному изготовлению споттера.
- Рукоятку чаще всего делают из стандартного клеящего пистолета.
- Соединительный кабель покрывают специфическим изоляционным слоем, который может при нагревании жил провода деформироваться.
- При изготовлении споттера конструкция его должна быть четко продумана заранее до самых мелочей.
- Точечная сварка во время эксплуатации должна работать исправно, независимо от ее габаритов и потраченных на ее изготовление средств.
Методика, как сделать споттер из подручных деталей и узлов, мало отличается, когда вы делаете его из сломанного сварочного аппарата или старой СВЧ печи — главное, проявить изобретательность и особую внимательность при работе с трансформаторами высокого напряжения.
Клеящий пистолет
Корпус для споттера и финальная сборка
В общем случае сборка самодельного споттера завершается помещением его основных элементов в корпус и выводом на переднюю панель клемм и органов управления. Корпус можно заказать по чертежу или просто эскизу или (при наличии возможностей) изготовить по месту. Иногда народные умельцы начинают эксплуатировать споттер, детали и провода которого просто разложены на верстаке или даже на полу. Этот вариант подходит только для отладки и подбора параметров, в постоянном режиме такой электрический установкой пользоваться нельзя. Поскольку существуют различные варианты изготовления споттеров своими руками, то их компоновки корпусов могут быть также различными. К примеру, если сварочный трансформатор предназначен для работы на открытом воздухе, то в этом случае аппарат может иметь вид устойчивого основания с трансформатором, клеммной колодкой и отдельным корпусом системы управления.
На базе аккумулятора
Споттер с аккумуляторным питанием подходит для тех мест, где сетевое электропитание не может обеспечить достаточную мощность, неустойчиво или вообще отсутствует, а объем кузовных работ незначителен. Обычно такая ситуация возникает при кузовном ремонте личного автомобиля в гаражном кооперативе или на дачном участке. Корпус такого самодельного споттера может состоять из небольшой опорной рамы для установки АКБ, к которой крепится клеммная колодка и реле, управляющее выключением. Если это разовая работа, то можно обойтись вообще без корпуса, прикрепив реле хомутом к аккумулятору.
На базе бытовой микроволновки
Для изготовления споттера своими руками также подойдет трансформатор из микроволновки. В этом случае единственным ограничением является его мощность, поскольку большинство печей СВЧ рассчитаны на потребление менее 1 кВт. Для решения этой проблемы можно использовать два-три трансформатора, включенные параллельно. Плюсом такого источника питания является небольшой размер используемых трансформаторов, которые можно разместить в ряд внутри малогабаритного корпуса. В результате получится довольно компактный и мобильный споттер. Единственно, чем придется озаботиться, — охлаждение внутреннего пространства такого устройства.
Как сделать электрод для споттера
Электроды и адаптеры для споттера — это небольшие цилиндрические насадки из латуни, каждая из которых используется для работы с определенными типами сварочного крепежа: шайб, гвоздей, шпилек, заклепок волнистой проволоки. В магазинах каждый из таких элементов может стоить от 500 до 1000 рублей и более, а для обычной кузовной работы необходимо как минимум пять-шесть разновидностей электродов:
- для колец;
- для точечной сварки;
- для волнистой проволоки;
- для сварки угольным электродом;
- для треугольных шайб;
- для шпилек и гвоздей.
Изготовить их самостоятельно не так уж и сложно, но требуются определенные навыки и наличие соответствующего оборудования. Как вариант, можно своими руками изготовить только самые простые насадки, а более сложные заказать в мастерской с токарным и сверлильным оборудованием.
Подготовка трансформатора
Трансформатор — ключевой элемент контактной сварки. Он поднимает входное напряжение до нужного уровня. Подходящим для этого коэффициентом трансформации и мощностью 700-800 Вт обладает устройство из большой микроволновки. Изготовленная из него сварка выдаёт 4 кВт напряжения и может соединить металлический лист толщиной до 5 мм.
Если такая печь у вас есть, то приступайте к аккуратному изъятию детали. Процедура пошагово:
Не используйте молоток и прочий тяжёлый инструмент
Открутите основу корпуса микроволновки, демонтируйте все крепления и осторожно извлеките трансформатор из разъёма.
Вторичная обмотка устройства выполнена из более тонкого провода и витков на ней сравнительно больше. Вам она не нужна
Удалите витки с помощью небольшого молотка и зубила, не повредив первичной обмотки. Также демонтируйте шунты для ограничения силы тока, если таковые будут.
Удалите магнитопровод. Если он выполнен с помощью сварки, то для снятия вторичной обмотки с него примените ножовку по металлу или стамеску. Иногда её буквально приходится выковыривать или высверливать. Это тоже очень тонкая операция, поскольку опасна разрушением магнитопровода.
Теперь приступайте к наматыванию новой вторичной обмотки. Используйте провод сечением от 10 мм. Он не обязательно должен быть новым и цельным.
На сердечник необходимо намотать 2-3 витка (для получения 2 В на выходе), как на фото. Лишняя длина вызовет ненужный рост сопротивления.
Совет. Если у провода толстая изоляция — снимите её, а жилу обмотайте изолентой на тканевой основе.
Разобраться в деталях вам поможет видео. Из точечной сварки можно выжать ток большей силы. Для этого потребуется установить второй аналогичный трансформатор, объединив с первым в цепь
В этой процедуре особенно важно корректно соединить выводы разных обмоток двух трансформаторов (используйте вольтметр), иначе получите короткое замыкание. После сборки основы точечной сварки измерьте силу тока, которую она производит
Помните, больше 2000 А в домашних условиях генерировать нельзя из-за проводки.
Шаг 2: фланец
Как только мы измерили размеры трех трансформаторов, мы взяли круглый фланец толщиной 10 мм и длиной 25 см, который был пробит посередине, чтобы установить металлическую петлю, и это точка, которую мы собираемся использовать, чтобы повесить наш электромагнит на кране.
Шаг 3: Соединения
После этого мы поместили трансформаторы в конструкцию, которая уже упоминалась выше, и они были мягко склеены, чтобы избежать изменения места на следующем этапе процедуры. Затем мы соединили наши электромагниты в ряд и оценили их электрическое сопротивление, чтобы знать, какой трансформатор подходит для электропитания.
Пока соединения были применены, мы ставим опоры по бокам во внутренней части. Кроме того, мы проверили, работают ли наши электромагниты хорошо, и затем мы приступили к нашему проекту, заполнив металлическую раму смолой.
Сначала мы наносим смолу, которая используется на стекловолокно, а затем использовали эпоксидную смолу в сочетании с черным цветом.
Первоначально мы использовали обычную смолу из-за того, что эпоксидная смола намного дороже. Делая это, мы заполнили промежутки, создавая очень конкретную конструкцию, повышающую электрические характеристики и защищающую катушку, а также наши соединения от любых повреждений во время ее использования.
В связи с тем, что поверхность стала твердой, мы удалили из смолы ненужный материал и использовали фрезерный станок, чтобы сделать поверхность более гладкой.
Также, удалив ненужный материал из славы, нам удалось уменьшить и металлическую высоту трансформатора. Таким образом, мы добились увеличения мощности электромагнитов.
Шаг 4: Строительство
Более того, конкретную конструкцию можно перемещать из магазина в любое место и размещать в различных грузоподъемных машинах, так как она может быть электрически запитана от батарей, а кран, хранящийся в нашем магазине, электрически запитывается от трансформатора 24 В 15 А, а также от батарей. Это делается в целях безопасности, так как в случае, если по какой-либо причине подача электроэнергии от трансформатора прерывается, электромагнит будет автоматически питаться от батарей и не перестанет работать. Поэтому объект, который удерживается в определенный момент, не будет уронен, что предотвратит возможные несчастные случаи. Кроме того, был подан сигнал тревоги, чтобы предупредить, прежде чем произойдет отключение, чтобы немедленно решить проблему и чтобы объект потратил свое время, чтобы быть отложенным.
Шаг 5: Готово
Каждый раз, когда электромагнит работает нормально, на кране загорается красная лампочка, указывающая, что все работает нормально.
Прочность конкретного электромагнита впечатляет, так как в каждом эксперименте, который мы выполняли, поднимая более 200 кг, его производительность была превосходной, не возникало никаких проблем.
Электромагнит должен, как правило, питаться от трансформатора 48 В 12 А, но из-за его высокой стоимости это было невозможно, мы использовали трансформатор, который у нас уже был.
Наконец, мы видим, что наш электромагнитный потенциал способен поднять более 600 кг в идеальных условиях (толщина металла, эффективное электроснабжение, вид материала).Хотя конкретная конструкция идеальна для удовлетворения наших потребностей, в будущем мы могли бы создать намного больший электромагнит, используя больше трансформаторов только для экспериментальных целей и для удовлетворения нашего личного желания!
Источник
Извлечение трансформатора
Ненужная микроволновая печь легко найдется у друзей, соседей, среди собственного старого хлама. Наш народ привык хранить на всякий случай бывшее в употреблении оборудование, чтобы соорудить из него что-то своими руками.
Достаточно небольшой СВЧ-печки. В большинстве случаев хватит мощности, равной 800-650 Вт. Если значения мощности микроволновки будет выше, возможности сварочного аппарата увеличатся.
Трансформатор имеет две различные обмотки. Одна является первичной, имеет большее количество витков, используется при подключении к централизованной сети снабжения электричеством.
Другая обмотка – вторичная – имеет меньше витков. Для изготовления сварочного аппарата своими руками она не нужна. Задача умельца состоит в ее аккуратном изъятии из трансформатора микроволновки.
Чтобы не повредить первичную обмотку, которая расположена очень близко к вторичной, можно между ними проложить и зафиксировать металлическую пластину, линейку.
После этого ненужную часть можно спилить ножовкой, не опасаясь повредить витки первичной обмотки
Можно очень осторожно отсечь все ненужное зубилом. Тщательно выверяйте усилия своих рук, чтобы не повредить блоки микроволновки, которые нужно сохранить для сварочного аппарата
Следует повторить процедуру с другой стороны, аккуратно удалив накальную обмотку. После спиливания, из корпуса трансформатора нужно вытащить все провода вторичной обмотки до полного освобождения обеих ниш. Упрощает очистку трансформатора микроволновки высверливание всего лишнего дрелью.
Изготовление электродов
Точечная сварка из старой микроволновки будет эффективно работать только при использовании качественных электродов. Можно самостоятельно изготовить электроды из медного стержня. Соединение электродов с контактным проводом осуществляется через наконечник, который должен быть качественно припаян к медному проводнику.
Рабочую сторону электрода следует обязательно заточить в форме конуса для получения более качественного сварного соединения.

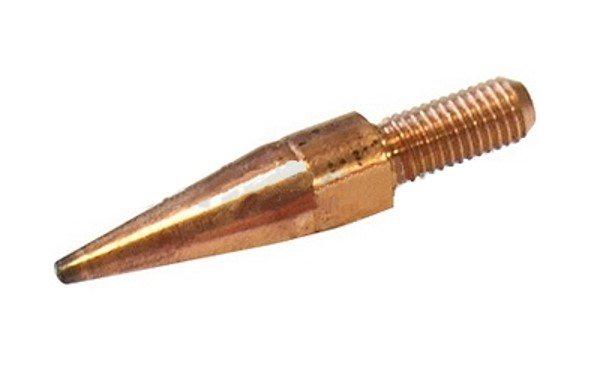

Электрод для точечной сварки
Если нет желания самостоятельно заниматься изготовлением электродов, то можно приобрести готовые, но стоимость заводских изделий составит не менее 500 рублей за 1 шт.
Рекомендации
При сборке споттера своими руками нужно учесть несколько важных нюансов:
- Новую вторичную обмотку для преобразователей обязательно нужно покрыть слоем надежной изоляции.
- Блок управления для самодельного споттера на базе микроволновой печи можно сделать самостоятельно по соответствующим схемам либо приобрести в готовом виде. В последнем случае процесс создания сварочного агрегата сведется к поиску преобразователей тока и монтажу элементов устройства в корпус.
- При работе со споттером кнопку импульса не зажимают надолго. Сварочное воздействие должно быть коротким, но мощным. Именно для обеспечения последнего условия агрегат делают с использованием двух и трех электротрансформаторов одновременно.
Как сделать споттер из трансформатора от микроволновки своими руками
Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:
Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления. Перед началом работ микроволновую печь отключают от сети
Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка
При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки
Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности
Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу
Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный. Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи
В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.

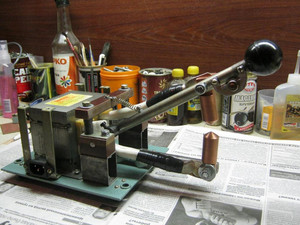

Точечная сварка своими руками из … микроволновки!
Для мастера бывает необходимость в точечной сварке. Данная точечная сварка даёт ток до 800 Ампер, чего вполне достаточно для сварки листового металла до 1,5мм.
Итак, нам нужна старая микроволновка и чем она больше по размеру, тем лучше. В больших микроволновках установлен трансформатор большей мощности. Если у Вас нет ненужной микроволновки, то старые микроволновки часто можно купить дёшево на форумах и бесплатных досках объявлений, либо же можно поискать их возле мусорных контейнеров или спросить в телемастерских.
Внимание! Перед разборкой микроволновка должна быть выключена от питающей сети. Далее разбираем микроволновую печь
Внутри микроволновой печи есть несколько компонентов, которые представляют опасность даже в выключенном состоянии и могут нанести серьезный удар током — это конденсаторы (см. фото), способные держать заряд некоторое время. Поэтому разряжаем конденсаторы, замыкая их выводы между собой отверткой. ВВ трансформатор стоит внизу.
Из внутренностей микроволновки нас в первую очередь интересует высоковольтный трансформатор.
Сердечник трансформатора скрепляется с помощью двух тонких сварных швов, как видно на фото.
Как изготовить трансформатор для сварки?
Есть два варианта снятия обмотки:
- Разобрать сердечник трансформатора.
- Срубить обмотку зубилом.
Способ 1.
- Вам понадобятся ножовка или болгарка для того чтобы разрезать этот шов, а также молоток и долото чтобы добраться до обмоток трансформатора.
- Будьте аккуратны, извлекая первичную обмотку из трансформатора, так как она нам еще понадобится.
Постарайтесь не гнуть и не царапать её.
Вторичная обмотка может быть намотана очень плотно и ее сложно извлечь, поэтому если она Вам не нужна, то можно разрезать и вытащить по кускам, так будет намного легче.
Теперь, после всех манипуляций, у Вас на руках должны быть — целая и неповрежденная первичная обмотка трансформатора и его сердечник, разделенный на две части (без клея и бумаги, которые удерживали его обмотки внутри).
Следующим шагом будет намотка вторичной обмотки трансформатора. Для этого нужно взять медный (обязательно!) кабель приблизительно такого же сечения как и прорези в сердечнике трансформатора (около 7 мм) и намотать два витка.
- Затем я скрепил сердечник трансформатора с его основанием, используя обычную 2-х компонентную эпоксидную смолу и аккуратно прижав в тисках, оставил склеиваться.
- После того как эпоксидка высохнет, трансформатор должен выглядеть примерно так.
Способ 2.
Тоже не из лёгких, но при этом трансформаторное железо останется целым, что важно. Для этого нужно снять обмотку, используя зубило, долото, ножовку по металлу и т.д
Удаляем также шунты.
Далее наматываем новую обмотку на трансформатор. Она делается из многожильного провода с сечением не менее 100 мм2 (или диаметром более 1 см)
Будет достаточно сделать 2-3 витка.
Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой.
Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток.
Напряжение на выходе трансформатора получилось чуть более 2-х вольт, но сила тока — около 800 Ампер! Это достаточный ток для того чтобы обеспечить прочное соединение при сварке металлов.
Корпус для сварки своими руками
Теперь осталось сделать корпус для аппарата точечной сварки. Можно сделать его из металла. Можно сделать корпус из дерева. Вы можете делать его исходя из того, что у Вас будет под рукой.
- После того как я вырезал все части корпуса, я тщательно закруглил их края с помощью фрезы.
- На верхнем рычаге Вам нужно будет сделать выемку, для того, чтобы рычаг мог легко подниматься вверх не упираясь в корпус.
- На задней панели я вырезал два отверстия, одно под выключатель, второе под провод питания.
- Затем я закрепил на задней панели выключатель и вставил кабель питания в отверстие. Утолщение на кабеле предотвращает его от выпадания.
- Я закрепил трансформатор на деревянной основе с помощью обычных саморезов. На один из них я одел клемму, которую присоединил к заземлению.
- Затем я отшлифовал, загрунтовал и окрасил все детали. Я выбрал два цвета — черный для корпуса, и желтый для движущихся частей (рычагов).
Работа с трансформатором
СВ печь содержит в себе трансформатор, который подойдет для преобразования тока до нужной силы и величины. Как сделать его пригодным для сварки показано во многих видео. Из трансформатора микроволновки необходимо извлечь вторичную обмотку. Делать это можно ножовкой по металлу или стамеской. Доходя до края обмотки, следует быть осторожным, чтобы своими действиями не повредить изоляцию первичной катушки.
Срезав края обмотки по сторонам, приступают к извлечению внутренней части. Для этого применяю дрель и сверло диаметром 5-6 мм. Сделав несколько отверстий, остальную часть обмотки можно удалить вручную.
Самодельная точечная сварка требует правильного создания вторичной катушки трансформатора. Для этого подойдет кабель с диаметром от 10 мм. Это может быть как многожильный провод в общей изоляции, так и пучок отдельных проводов, собранных вместе и соответствующих нужному диаметру. Намотка производится в три витка вокруг сердечника. Такой трансформатор будет способен выдавать силу тока более 800А.
Поскольку место внутри сердечника трансформатора ограниченно, некоторые испытывают трудности в проведении кабеля. Свой труд можно облегчить смазав провод маслом или солидолом. Альтернативой является удаление заводской изоляции и нанесение тонкой тряпичной изоляционной ленты. Длина провода должна быть минимальной, достаточной только для намотки и подведения к рабочим частям. Необоснованное удлинение создаст лишнее сопротивление.
Такая контактная сварка из микроволновки способна сваривать:
- сетки;
- клетки;
- прутки до 3 мм;
- пластины металла до 3 мм.
Для работы с толстым железом возможно усилить мощность аппарата, применив в его схеме два аналогичных трансформатора из микроволновки. Последовательное соединение выводов первичных и вторичных обмоток позволит удвоить выдаваемую силу тока и приблизить этот показатель до 2000А. Таким током можно варить более толстое железо. Изготовление устройств с еще большими показателями, предназначенных для работы в домашних условиях, нецелесообразно ввиду повышенной нагрузки на сеть.
Доступная точечная сварка из микроволновки своими руками
Разнообразие методик сварки самодельным аппаратом подразумевает создание неразъёмного соединения. Условия процесса и свойства материалов различаются в технологическом подходе.
Итог действия – активизация связей молекул деталей посредством пластической деформации при термомеханическом воздействии, либо термоэлектрическом. Механическое действие применяется для создания физического контакта элементов без зазора.
Методика точечной сварки:
Принцип работы точечной сварки
- Совмещение объектов в заданном положении;
- Фиксация приложением давления извне;
- Подача тока;
- Мгновенный прогрев зоны приложения энергии;
- Локальная пластичность и деформация зоны нагрева;
- Сплавление элементов.
Самодельная ручная точечная сварка на основе трансформатора микроволновой печи применяется для соединения листов металла толщиной до 1 мм, сварки аккумуляторов, ремонтных работ.
Экономичность процедуры при прочности места контакта площадью до Ø10 мм обеспечит потребности малого бизнеса при минимуме затрат. При потреблении энергии в 0,8 кВт получаем 5–6-кратное увеличение мощности, 200-кратное возрастание силы тока. Режим работы — импульсный, предел длительности формирования сварочного ядра — 0,1 сек.
Это интересно: Ноль при подключении трехфазного стабилизатора напряжения
Сборка сварочника
Чаще всего самодельные аппараты делают стационарными. Электроды устанавливают в наконечники, которые крепятся на концах рычагов, выполняющих роль прижимов. Последние проще всего изготовить из деревянного бруса. К электродам нужно припаять провода с обмотки.
Пайка крайне желательна, поскольку если соединять обжимом, то в месте соединения появится дополнительное сопротивление. Нижний рычаг неподвижен, его следует закрепить к основанию. Верхний рычаг должен быть прочным, так как для сварки толстых деталей требуется большая сила сжатия. Помимо этого, рычаг нужно подпружинить, чтобы электроды были разомкнуты в исходном состоянии.
Первичную обмотку трансформатора нужно заземлить.А также заземляется корпус аппарата, если он изготовлен из токопроводящего материала. Собирая своими руками сварочник из микроволновки, нужно помнить, что напряжение трансформатора составляет 230 В, оно считается потенциально опасным для жизни, поэтому все токопроводящие части аппарата следует закрыть в корпусе.
https://youtube.com/watch?v=tf5-uJ_pn-o
Поскольку аппарат сильно нагревается, крайне желательно придумать охлаждение. Для этих целей может подойти кулер из системного блока компьютера. Кнопку питания можно располагать в любом удобном для работы месте. Помимо этого, можно применять подачу питания с помощью педали.
Контактная сварка своими руками с регулятором на микро-чипе PIC16F628
Контактная сварка своими руками — сварочный аппарат у меня в хозяйстве исправно работает уже несколько лет, прекрасно выполняет свою работу при сетевом напряжении 175-230v. В основном я его применяю в кузовном ремонте автомобиля, он свободно может сваривать металлические листы 1.2мм. Но это конечно для него не предел, мощность силового трансформатора позволяет варить листы металла гораздо большей толщины.
Технические характеристики силового трансформатора
Мощность 3500ВА, первичная обмотка рассчитанная на напряжение 220v — 230v оставлена такой, какой была сделана на заводе. Не было смысла ее перематывать, сечение провода позволяло оставить ее такой как есть.
— принять участие в обсуждении данной конструкции можно на этом ресурсе Chipmaker
— Здесь есть авторские прошивки
Версия №1 (Здесь показана принципиальная схема с включенным в нее оптосимистором, рассчитанным для управления высоковольтной нагрузкой, в данном случае тиристором.)
Здесь в архиве лежит принципиальная схема отличного качества, а также печатные платы.
Скачать:Название файла: opto_new
Размер: 499 KB
Версия №2 (Принципиальная схема построенная несколько иначе, то есть управление тиристорами выполняется с помощью трансформатора.)
Ниже представлен архив, содержащий принципиальную схему отличного качества в комплекте с печатными платами.
Скачать:Название файла: trans_628_new
Размер: 473 KB
Модуль управления тиристорами — это аналог заводского тиристорного контактора КТ-07. Контактная сварка своими руками, в которой был использован трансформатор импульсного действия. Для этой цели прекрасно подошел уже готовый транс от ненужного блока питания входящий в состав компьютера. В разборке сердечника ничего сложного нет, нужно всего лишь нагреть его мощным феном, а потом разъединить на две части. Схема надежная, много времени работает без каких либо проблем.
Картинка общего вида аппарата контактной сварки
Модернизированный модуль для контроля контактной сваркой
Основа для электродов выполнена из медных прутьев имеющими диаметр 30 мм и такой же длинны.
Приводной механизм для верхнего электрода — двигатель в сборе с редуктором имеющий зубчато-винтовую передачу, в народе называют попросту — червячная. Такой механизм применяется в конструкции кресла в зубо-протезных кабинетах, кстати мне очень повезло, так как он мне достался совсем дешево. Затрачиваемое время на прижатие составляет всего полторы секунды.
Модуль управления
Вот модуль управления мне пришлось заказывать на одном из промышленных предприятий, но зато все сделано качественно и профессионально. Затем без проблем был смонтирован на бывший в употреблении заводской сварочный аппарат, взамен релейного блока собранного на электровакуумных лампах. Тестировал это устройство высококвалифицированный сварщик с большим опытом работы на оборудовании такого типа. Ну сказать, что он был в восторге, так этого наверно будет мало — был просто восхищен четкой работой полуавтомата.
Параметры трансформатора: 50ВА 220В,380В/10Вх1А, 20Вх2А
Остальные картинки в количестве 51 шт. можно посмотреть в приложении: img_kontaktnaya-svarka
Предыдущая запись Ремонт синтезатора CASIO
Следующая запись Электронный выключатель схема
Как определить одноименные выводы трансформаторов
Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.
В зависимости от направления подключения вольтметр может вести себя по-разному:
- показывать то или иное значение напряжения;
- не показывать вообще никакого напряжения в цепи.
Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.
Определяем выводы трансформаторов на данной схеме
Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.
