Профилегибочные и трубосварочные агрегаты

Область применения алюминиевых окон

Сегодня производство алюминиевых окон ведется с учетом потребностей широкой потребительской аудитории. Отечественные и зарубежные компании разработали и изготавливают много видов металлических профильных систем, позволяющих решать разноплановые задачи.

Балконное остекление

Алюминиевые окна, остекление которыми выполняется на балконах и лоджиях, могут иметь разный уровень энергоэффективности. Это позволяет подобрать оптимальную систему для отапливаемых и неотапливаемых помещений этого типа. Такие конструкции по желанию заказчика могут оснащаться как одинарными стеклами, так и стеклопакетами.

Остекление веранд, беседок и террас

Легкие алюминиевые конструкции востребованы не только в частном строительстве, но и при оснащении коммерческих объектов – кафе, торговых павильонов, офисов и прочих объектов с открытыми площадками. Алюминиевые окна для террасы нередко устанавливаются с учетом возможности частичного демонтажа. Это позволит использовать такие площадки летом полностью открытыми и продлить эксплуатацию таких объектов по осень и даже зиму. Если принято решение установить алюминиевые окна на веранду, то тип профиля также должен подбираться в зависимости от сезонной эксплуатации этих площадей. Для остекления во всю высоту проема рекомендуется использовать энергоэффективные конструкции, поскольку в таком случае суммарные теплопотери возрастают.

Возведение огнестойких конструкций

Такие окна почти не используют для наружного остекления. Их основная область применения – межкомнатные перегородки в офисных, торговых и производственных помещениях. Строители и проектировщики используют огнеупорные свойства металла, чтобы локализовать очаги возгорания и дать больше времени для эвакуации персонала и посетителей. Противопожарные алюминиевые окна оснащаются стеклопакетами из триплекса, заполненными изнутри специальным гелем. Без такой комплектации невозможно надолго задержать распространение огня, так как пламя и дым продолжат движение через световые проемы. Ведь обычные стеклопакеты при очень высоких температурах быстро трескаются и осыпаются.

Фасадное остекление

Когда используются такие алюминиевые окна, фасады зданий полностью или фрагментарно закрываются стеклопакетами. Обычно эта технология используется для остекления объектов с современной архитектурой. Существует несколько видов фасадных конструкций:

• спайдерные;
• полузакрытые стоечно-ригельные;
• структурные;
• закрытые стоечно-ригельные.

Узнать о различии в технологиях возведения фасадных конструкций можно в тематической статье на ОкнаТрейд. Сборка алюминиевых окон этого типа обычно ведется с применением рефлекторных стеклопакетов, которые не дают перегреваться внутренним помещениям и обеспечивают конфиденциальность.

Ленточное остекление

Некоторые специалисты считают ленточное остекление разновидностью фасадного. Однако все же логичнее выделить эти конструкции в отдельный вид. Такими окнами закрываются не целые площади на фасадной плоскости, а вытянутые габаритные проемы. Очень часто они проходят через весь этаж или поделены на отдельные большие зоны. Ленточные конструкции из алюминиевых профилей могут быть глухими или комплектоваться сдвижными, поворотными либо распашными створками.

Панорамное остекление

Поскольку собранные из металлических профилей изделия отличаются высокой стабильностью форм, такие системы отлично подходят для изготовления цельных конструкций с большими размерами световых проемов. Панорамные алюминиевые окна чаще всего бывают глухими или раздвижными. Возможно также оснащение поворотной системой открывания. Еще производятся и продаются системы, адаптированные под интеграцию стеклопакетов супер-большого джамбо-формата, о котором можно больше узнать из материала на ОкнаТрейд. Алюминиевые сдвижные окна в основном применяются для остекления крупногабаритных входных проемов, а также выходов на веранды и террасы в частных домах.

Витражное остекление

Для установки в профильных конструкциях могут быть использованы витражные стеклопакеты. Для их декорирования используются разные технологии: фьюзинг, пескоструйная обработка, оклеивание цветными пленками, художественная роспись, фацет или фотопечать. Алюминиевые витражные окна используются для затемнения и украшения помещений, а также в рекламных целях.

Как сделать приспособление для гибки арматуры

Вариант арматурогиба из подручных средств

Перед тем, как приступить к изготовлению, необходимо выполнить детальные чертежи узлов будущего приспособления. Для этого рекомендуется ознакомиться в интернете с готовыми образцами, выполненными по стандартной схеме или выбрать какую-нибудь другую методику, чем гнуть арматуру.

Простой арматурогиб своими руками проще всего выполнить, основываясь на общем принципе действия такого рода устройств, а именно состоящего из трех основных частей:

• массивного основания,
• поворотного механизма в виде большого рычага,
• прочного упора.

Чтобы изготовить такое приспособление, вполне подойдут подручные материалы и инструменты, имеющиеся в любом нормальном гараже. Итак, приготовим необходимые для этого инструменты, тут нам понадобятся:

• углошлифовальная машина с отрезными кругами и шлифовальным диском,
• электрическая дрель с набором сверл по металлу,
• электросварочный аппарат с электродами,
• стандартный набор ручных слесарных инструментов.

Хоть важным этапом и является подготовка комплектующих деталей и узлов, здесь попытаемся приспособить различные подручные материалы. В крайнем случае, недостающее можно одолжить либо у соседа, либо докупить на строительном рынке.

Последовательность действий

1. Делаем основание. Для этого берем листовой металл толщиной в 3-5 мм размерами 100 на 200 мм, либо можно взять кусок швеллера 10-15 размера длиной 200-300 мм.
   По углам основания просверливаем отверстия для возможности крепления к верстаку или другому массивному предмету. По центру конструкции с помощью электросварки прочно приваривается осевой упор. Это стальной вал высотой в 50 мм и диаметром в 14 мм. Для этой детали можно взять любой подходящий по размерам болт М14, у которого необходимо сточить на наждаке головку, оставив толщину в 3 мм — это даст возможность создать прочное сварное соединение с основанием.
2. Изготавливаем поворотный механизм. Для этого подойдет стальная полоса толщиной в 5 мм, шириной в 50 мм и длиной как минимум в один метр. За неимением полосы необходимой длины можно взять меньшую, но наварить длину рычага за счет стальной трубы 32-50 мм в диаметре. К одному краю полосы привариваем электросваркой отрезок металлической трубы длиной в 50 мм и 15 мм в диаметре, который будет одеваться как валик на осевой упор. Отступаем 50 мм от валика по продольной оси и привариваем поворотный упор, для которого подойдет стальной болт М10 также со сточенной заранее головкой. На поворотный упор также можно изготовить и надеть кольцо, которое будет служить вальцом, что позволит улучшить работу приспособления. Как вариант, можно изготовить рычаг из 50 мм стального уголка, для этого необходимо у места крепления за осевой упор срезать 50 мм вертикально полки, оставшаяся часть полки будет служить поворотным упором.
3. Привариваем к основанию электросваркой неподвижный упор, для которого подойдет отрез 50 мм уголка в 50-100 мм длиной. Место его крепления должно находиться в 100-200 мм от осевого упора со смещением от центральной оси основания не более 20 мм, что как бы определяется толщиной арматуры.
4. Производим сборку готовой конструкции. Прочно прикрепляем основания нашего готового приспособления к слесарному верстаку или другому подобному массивному предмету окружающей обстановки. Одеваем на осевой упор валик поворотного механизма с рычагом.
5. Производим обкатку готового станка для гибки арматуры и проверяем его работу на холостом ходу, используя для этого мягкий металл. Если все работает, то приступаем к изготовлению нужных нам деталей из арматуры.

Если станок для гибки арматуры имеет свой стационарный каркас, то стоит посоветовать выполнить пару дополнительных его улучшений, а именно:

• нанести линейную разметку в обе стороны от осевого упора, что позволит отмерять длину сгибаемой части прутка без применения рулетки;
• нанести вокруг осевого упора радиальную разметку основных углов в 30, 45 и 60 градусов, что также намного сделает удобней работу на таком станке.

Изготовление станка своими руками

Роликовый тругогиб в сборе

Для изготовления своими руками даже самого обычного самодельного профилегиба понадобится расчет. В таком случае мала вероятность ошибиться с размерами, потребностью в материале и выдерживаемыми усилиями.

После этого:

• при помощи болгарки нарезаются металлические или деревянные элементы основания;
• изготовление валов и других ответственных деталей доверяется токарю. При наличии токарного станка и навыков работы с ним можно все сделать самостоятельно. Размеры вала должны быть согласованы с применяемыми подшипниками и звездочкой;
• в кольцах просверливаются пазы и отверстия;
• готовится основание для прижимного вала. Он крепится к полке через шпонку;
• монтируется каркас основания;
• монтируются опорные валы и устраивается портальная конструкция для верхнего вала;
• все движимые элементы станка соединяются цепью;
• крепится ручка вращения для работы вручную или подкрепляется к двигателю. Монтируется домкрат.

Выбирать тип станка, нужно ориентируясь на толщину стенок изгибаемых труб.

Толщина стенок, мм	Тип приспособления гибки
до 20	бетонная плита с металлическими стержнями, лубковое приспособление
более 20	устройство на гидравлике или электрический станок

Благодаря сборке станка своими руками можно избежать лишних затрат на заводское оборудование. Плюсом личного станка станет его полная адаптация под конкретные нужды и потребности. В случае необходимости сделанный самостоятельно агрегат можно усовершенствовать и перекомплектовать.

Закрепить навыки изготовления ручного гибочного станка, можно посмотрев видео:

Вторая (альтернативная) самодельная модель самого простого образца

Данный станок изготавливается своими руками в домашних условиях с использованием гидравлического домкрата.

Видео

Для его создания потребуется провести следующие манипуляции:

1. несколько ребер расположить параллельно друг к другу, например, посредством вбивания металлических прутьев в стену;
2. домкрат устанавливается под прутьями (обязательно на твердой основе). Проследите, чтобы ось штока домкрата была расположена как раз по центру между металлическими прутьями.

Когда все готово самодельный трубогиб можно испытывать. Для этого сегмент трубы, который нужно согнуть, устанавливают под прутьями над домкратом и посредством поднятия штока образец изгибается нужным образом.

Видео

Самодельные трубогибы гидравлического вида сделанные своими руками, можно несколько улучшить, подсоединив систему к двигателю, который оснащен мотор-редуктором. Таким образом, валы будут приводиться в движение посредством цепной передачи.

Конструкция, оснащенная домкратом вместо третьего верхнего прижимающего ролика, может сгибать изделия с сечением любого размера. А домкрат в процессе сгибания дает возможность регулировать и силу давления и регулировать высоту.

Видео

При установке и домкрата и двигателя можно открывать фирму по массовому изготовлению заготовок разной формы из профильной трубы.

Станок для гибки алюминиевого профиля: виды, конструкция, видео

Алюминиевый профиль широко используется при изготовлении шкафа купе и других конструкций. В процессе производства он поддается обработке. Для него гибки используют различные установки. К сожалению не каждый может позволить себе приобрести такое оборудование. Прежде всего, это связано с его высокой стоимостью. Единственный выход из сложившейся ситуации – изготовление станка для гибки алюминиевого профиля своими руками.

Промышленный станок для гибки профиля из алюминия

Назначение

Станок для гибки широко используется при изготовлении различных материалов. Так, с его помощью производят обработку труб, алюминиевого профиля и других материалов. При этом заготовки могут иметь различное сечение. С помощью такого устройства даже производится обработка металлических прутов и швеллеров. В зависимости от конструктивных особенностей, установка может одновременно обработать всю деталь или только ее определенную часть.

Станок с ЧПУ для гибки алюминиевого профиля

В домашних условиях для обработки материалов используют оборудование, изготовленное своими руками. Его особенность заключается в том, что ним можно согнуть материал без предварительного нагрева. Принцип работы основан на холодном прокате, что позволяет значительно упростить и ускорить обработку деталей.

Современные агрегаты позволяют выполнить обработку материалов любой сложности. Так, можно легко изготовить из материала спираль или замкнутый контур. Также можно выполнить регулировку угла изгиба. С помощью агрегата выполняют прокат заготовки за один раз. Все работы осуществляются с помощью специальных роликов, которые располагаются на рабочей поверхности по установленной схеме.

Разновидность конструкций

Станок для гибки алюминиевого профиля шкафов купе и карнизов делится на несколько типов. Так, они бывают:

• Электрическими. Зачастую агрегат имеет большие размеры. Поэтому чаще всего его используют в промышленных целях. Не меньшей популярностью пользуются небольшие установки для дома. Это объясняется тем, что с их помощью обрабатывают заготовки с небольшим сечением. Он используется для выполнения изгиба высокой точности.
• Гидравлическими. Используются для проката металлических изделий, в промышленных масштабах. Часто он применяются при обустройстве трубопроводов.
• Ручными. Широко используется в домашних условиях. Часто они изготовляются своими руками. Недостаток заключается в простой конструкции и низкой функциональности. Ручной станок используются для гибки алюминиевого профиля шкафов купе и карнизов небольшого сечения.

Поэтому стоит подробнее рассмотреть, как изготовить такое оборудование в домашних условиях.

Принцип работы

Принцип работы устройства основан на том, что заготовка подвергается прокату, в результате чего и получаются изгибы. Перед тем как приступать к работе, необходимо заземлить оборудование. Особенно это касается конструкций, оснащенных электрическим приводом.

Перед использованием ролики и заготовка протираются сухой тряпкой, а сама установка запускается и работает на холостом ходу на протяжении получаса. Если в процессе прогонки возникают какие-то отклонения, то оборудование останавливают и выполняют соответствующие регулировочные работы. Если это предусмотрено конструктивными особенностями, то выполняется подгонка роликов.

На начальном этапе профиль зажимается между валами, после чего производится его прокат. Радиус кривизны регулируется путем опускания и поднимания рабочего вала.

Изготовление устройства своими руками

Если устройство будет использоваться для гибки заготовок различного размера, то стоит обратить внимание на профессиональные модели, которые обладают высокой функциональностью и продуктивностью. В остальных же случаях рационально использовать станок, изготовленный своими руками

Здесь речь идет о ручном оборудовании.

Перед тем как делать станок для гибки алюминиевого профиля купе своими руками, необходимо определить сечение деталей. Если диаметр заготовки составляет менее 2 см, то для изготовления понадобится бетонная плита. В ней делаются отверстия для металлических прутьев. Эти пруты и будут выполнять функцию тех самых роликов. Если же диаметр заготовки составляет 2 см и более, то станок для гибки своими руками имеет несколько сложную конструкцию.

В этом случае агрегат состоит из прочного основания, на котором закрепляют ролики. Боковые грани роликов имеют круглое сечение. Радиус грани идентичен диаметру детали, которая поддается изгибу. Она пропускается через ролики. Ее движение производится с помощью лебедки. После того как материал приобретет нужных изгибов, лебедка останавливается.

Листогибочное оборудование польского производства и его особенности

Листогибы польского производства в нашу страну поставляются от компаний Metalmaster, и Mazanek.  При этом листогиб Mazanek представляет собой довольно удачную компиляцию от оборудования Tarco max (которое уже не поставляется в Россию). При достаточно высоком качестве сборки (не в пример китайским моделям) продукция Metalmaster ориентирована на потребителей, обрабатывающим давлением стальные листовые заготовки. Конструкция проходных листогибов от Metalmaster весьма надёжна и прочна, имеет достаточный запас прочности. Уникальность некоторых моделей (например, Bertech) подтверждена рядом патентов. Листогибы Metalmaster эффективны при гибке тонколистового металла с толщиной 0,6 — 1,0 мм. При этом агрегаты Metalmaster могут устанавливаться в самых неприхотливых условиях, поскольку все основные узлы листогибов Metalmaster последовательно проходят упрочняющую обработку и антикоррозионное покрытие.

Отличительные особенности польских листогибочных станков от Metalmaster и Mazanek:

1. проходная схема оборудования, при этом профильные ножи изготавливаются из высокостойких инструментальных материалов и допускают свою многократную заточку;
2. оригинальная система устранения пружинения на всех листогибах Metalmaster, что положительно влияет на точность;
3. широкий диапазон габаритных размеров деформируемого листа;
4. наличие удобных координатных приспособлений для гибки по сложным контурам и последующей отрезки ножом.

Важно отметить также долголетние традиции производства от компаний Metalmaster и Mazanek,  что положительно сказывается на качестве самой техники, удобстве и простоте регулировки и стабильности технических характеристик в процессе эксплуатации

Минимальный радиус гибки

Минимальный радиус гибки алюминиевого профиля, при котором на нем еще не возникают трещины и другие повреждения, в значительно степени зависит от механических свойств алюминиевого сплава. Основными ограничивающими факторами для достижения малого радиуса гибки, являются относительное удлинение материала профиля и разница между пределом текучести и пределом прочности материала. Чем выше относительное удлинение материала и чем больше разница между его пределом текучести и пределом прочности, тем большую степень пластической деформации он сможет выдерживать без разрушения.

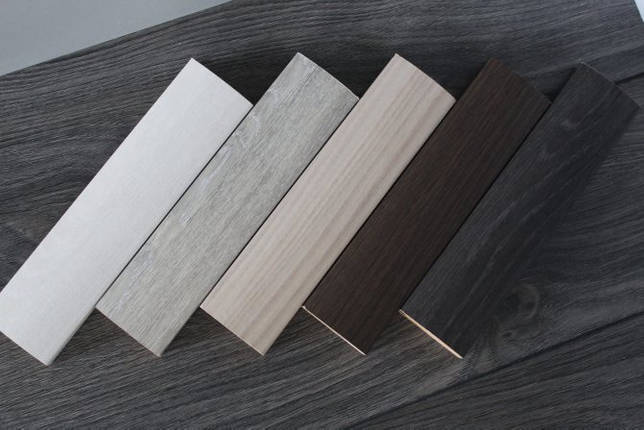

Материалы

Профиль, применяемый для сборки мебели, изготавливают из разных материалов, поэтому он бывает гибким или жестким. Первая группа — «податливые» детали, они идут в ход при обработке криволинейных элементов. Жесткими конструкциями обрамляют прямолинейные участки. Для изготовления профилей мебельных фасадов чаще всего применяют:

• Алюминий. Легкий, но в то же время высокопрочный и долговечный материал. В ходе создания сплава его дополняют различными добавками (серебро, цинк, медь), необходимыми для придания профилю определенных свойств. Так, его делают стойким к ржавчине, механическим, химическим воздействиям. Фурнитура из алюминия получается довольной пластичной, а в качестве дополнительной защиты металл покрывается особой пленкой. Золото, серебро, шампань — цвета, которые встречаются чаще остальных.
• Профиль МДФ. Для изготовления этого типа фурнитуры берут древесноволокнистую плиту средней плотности и покрывают имитацией натуральной древесины. Получается экологически чистый, долговечный материал разных оттенков с приятной на ощупь текстурой. Из сырья делают наборные, опорные, рамочные профили, накладки, карнизы.
• Профиль ПВХ. Пластиком оформляют ДСП, МДФ панели (их торцы). Гибкий поливинилхлоридный кант бывает накладным и врезным, с обхватом или без него. Достоинство этого материала — легкость в работе, что позволяет придать изделию любой цвет. Помимо этого, такая фурнитура служит в защитных целях — предотвращает проникновение влаги к торцам мебели.

Натуральное дерево применяют куда реже. Оно больше подходит для конструкций рамочного типа. Жесткий деревянный профиль нецелесообразен с экономической точки зрения.

Материалы и размеры мебельных регулируемых опор, правила эксплуатации

Изготовление станка для гибки профильных труб из металла

Работу по строительству самоделки пользователь разбил на ряд последовательных шагов:

1. Прикинул размеры профилегиба.

1. От автомобильного домкрата взял винтовую часть для изготовления нажимного винта.

1. Примерил детали.

1. Собрал корпус гибочного станка из швеллера.

1. Изготовил ролики. Ось Pin008 сделал из резьбовой шпильки М20. Для этого он разрезал её болгаркой на куски необходимой длины.

Ролики смастерили из набора гаек, подшипников и шайб.

1. Этапы изготовления нажимного ролика.

1. Сборка станины профилегиба. Верхняя планка съёмная, для удобства установки нажимного ролика.

На фото ниже наглядно показано как сделать нажимной ролик для профилегиба.

Далее Pin008 изготовил контргайки. Делал он это так:

• Накрутил гайку на шпильку и законтрил её второй гайкой.
• Заготовку зажал струбциной, и распилил гайку болгаркой с тонким отрезным диском.

Конструкция в сборе.

Звездочки для цепного привода Pin008 прихватил к гайкам сваркой.

Далее Pin008 собрал профилегиб. Покрасил его и использовал по назначению.

Готовая конструкция.

Т.к. чертежей самоделки Pin008 не сделал, то, для уточнения размеров станка, он приложил к профилегибу рулетку.

Высота профилегиба.

Pin008Участник FORUMHOUSE

Думаю, брать швеллер меньших размеров не стоит. Масса станины снизится и станок будет стоять неустойчиво. Делать расстояние между осями роликов меньше 300 мм тоже не следует. Иначе увеличится нагрузка на ролики, подшипники и у них лопнут обоймы. Отмечу, что ход прижимного винта настолько лёгкий, что он крутится одним пальцем.

При изготовлении самодельного профилегиба запомните, что, чем меньше осевое расстояние между роликами, тем меньший радиус заготовки гнётся на станке. Но увеличится нагрузка на ролики, а значит и подшипники. Радиус сгиба регулируется величиной опускания прижимного ролика, а она ограничена высотой центральной части станины и длиной резьбовой части нажимного винта.

Технические характеристики и свойства

Алюминий – очень легкий металл, его плотность более, чем в три раза меньше плотности стали (2,7 т/м³ против 7,85 – плотности углеродистых сталей). Плотность самого распространенного сплава – дюралюминия – чуть больше, но также примерно в три раза меньше плотности стали.

Для изготовления трубчатого профиля применяются в основном сплавы с другими металлами (магнием, медью, цинком, литием, медью, марганцем). Они имеют высокую прочность – до 500 МПа, могут работать при повышенной до 175 °C температуре, высокую вязкость и усталостную прочность (она обуславливает устойчивость к переменным нагрузкам).

Срок службы

Срок службы конструкций из алюминия зависит от нагрузок на конструкцию. Чистый алюминий не подвержен коррозии и может простоять более 50 лет и больше (вероятно и 80 лет).

Дюралюминий более подвержен коррозии и в ответственных конструкциях его защищают слоем алюминия, специальными грунтовками и красками – но на 50 лет вполне можно рассчитывать. Но если конструкция бывает чрезмерно нагружена и при постоянных знакопеременных нагрузках срок службы алюминиевых конструкций несколько уменьшается (прочность алюминиевых сплавов все-таки меньше, чем у стали).

Тем не менее: самолеты летают по 50 лет, алюминиевые окна – также вещь очень долговечная. Так что долговечность алюминиевых сплавов проверена временем, и при установке конструкций из алюминия можно рассчитывать на несколько десятилетий беспроблемной службы.

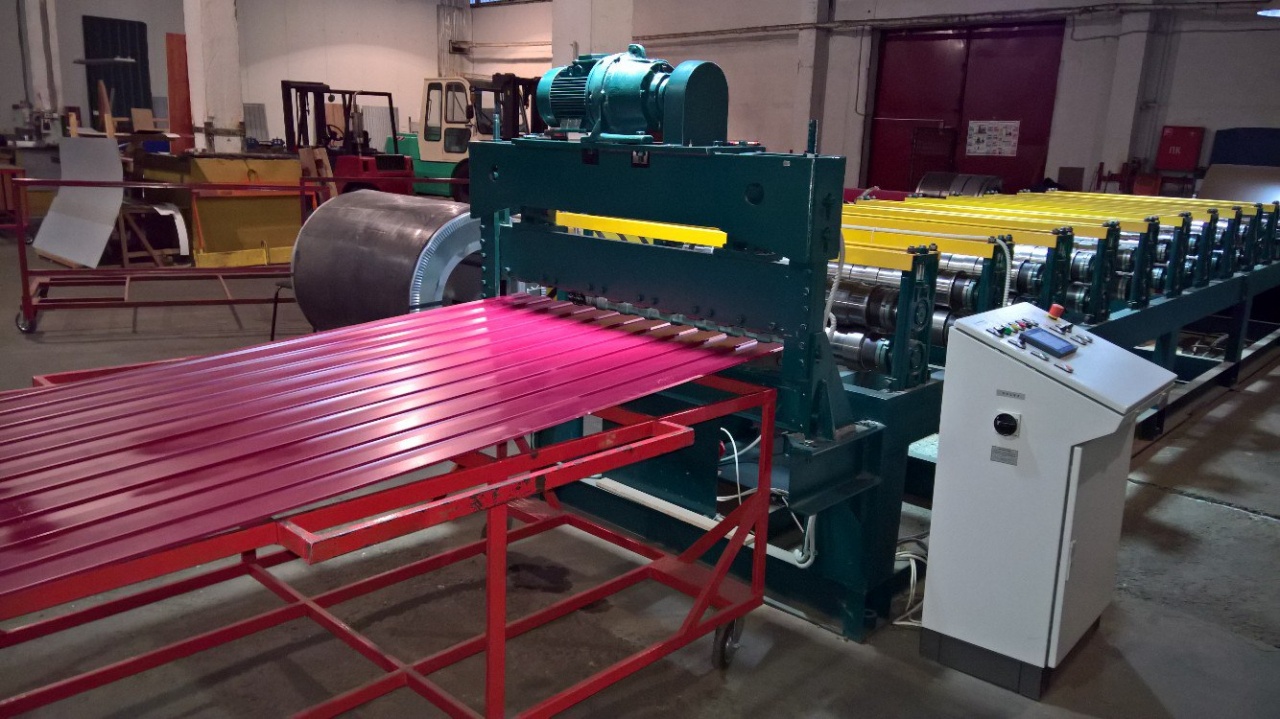

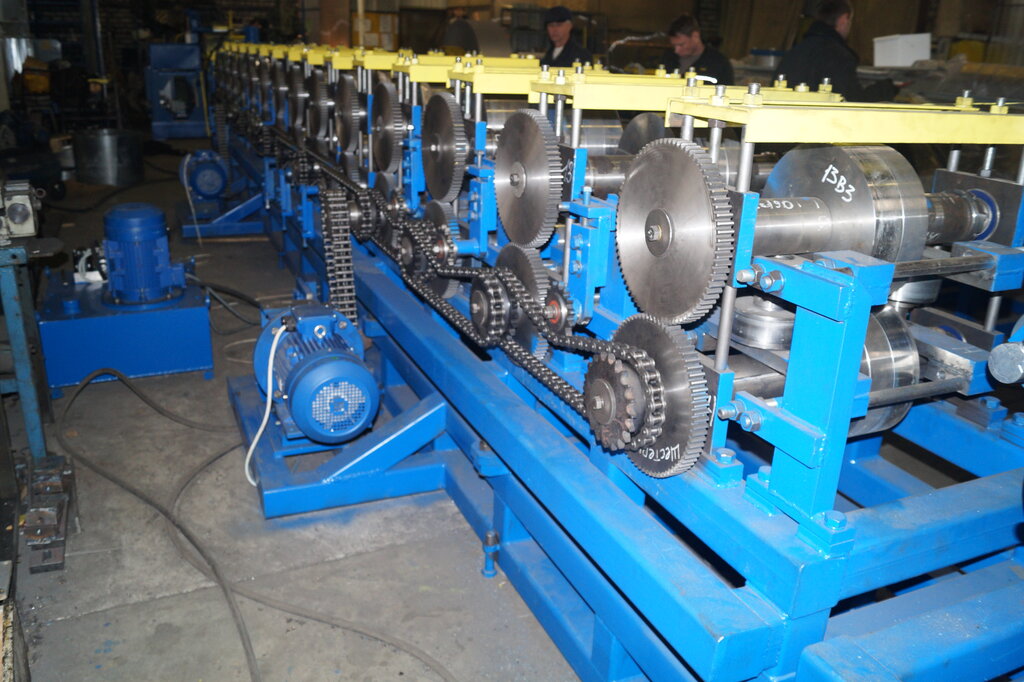

Технология профилирования

Валки смазывают, чтобы снизить трение между валками и лентой и, таким образом, снизить износ валков. Кроме того, смазка дает возможность более высокой скорости формовки профилей для повышения производительности профилегибочного агрегата. Производительность зависит также от материала – марки алюминия и алюминиевых сплавов, толщины исходной алюминиевой ленты, количества роликовых клетей и радиусов гибки каждого сгиба. Профилегибочные агрегаты могут включать дополнительные технологические операции, такие как, выполнение перфорации, накатки или просечки.

Процесс профилирования применяют для формовки из металлической ленты профилей с самыми различными поперечными сечениями. Самыми распространенными являются сплошные профили (профили без полостей), однако полые профили, например, трубы, также вполне успешно изготавливают этим методом.

Тонкости изготовления агрегата

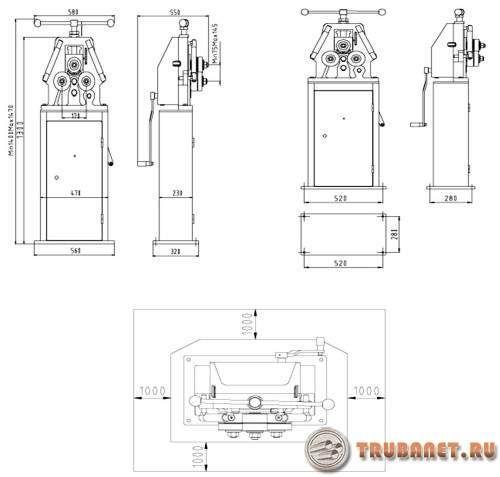

Первоначальным требованием является подготовка чертежей. В интернете можно скачать схемы профилегиба ручного. Своими руками чертежи придется переделывать, так как все предложенные схемы не могут соответствовать множественным типам профилей и проката.

Несмотря на простоту сборки, следует предусмотреть правильное расположение всех элементов, чтобы в процессе колоссальной нагрузки при изгибе не расшатывались детали. Неточное расположение валов и направляющих для движения каретки приведет к вырыванию профиля в работе или получения неправильного (угловатого, перекошенного) радиуса, материал будет испорчен.

Из интернета берут чертежи только в случае совпадения очертаний профиля, что на практике случается очень редко. Использовать можно только схемы станины и расположения прижимного оборудования, ступиц с шестеренками и рукоятки вращения. Чертеж можно считать годным для изготовления по нему гибочного станка только в определенном случае:

• если при составлении чертежа не были допущены ошибки технического характера, эту сторону может определить только специалист, поэтому следует проконсультироваться у опытного механика;
• описание процедуры сборки выполнено подробно и присутствуют все разметки и размеры для работы, помимо основного чертежа предусмотрены деталировочные схемы с указанием взаимного расположения рабочих и вспомогательных элементов, крепежных деталей;
• в конструкции применяются материалы и детали, приобретение которых не составит труда.

В основном составляет чертеж мастер самостоятельно, при этом в основе лежат готовые схемы, а он приспосабливает их под собственные нужды

В процессе конструирования обращается внимание на некоторые нюансы:

• очертания опорных поверхностей вальцов выбирают не только учитывая поперечное сечение профиля, но и его форму и конфигурацию, иногда такую работу проделать сложно;
• учитывается, по какой стороне профиля будет вестись изгиб, например, полка уголка будет снаружи арки или внутри нее.

Учитывать конфигурацию проката нужно для того, чтобы после прохождения профиля по валикам получить качественно изогнутый профиль без сминания его продольных выступов

Особенно это важно для изделий крупного поперечного сечения, без тщательного подбора поверхности роликов профиль придет в негодность, и его трудно будет применить по назначению

Как изогнуть профильную трубу простым способом

Самое примитивное приспособление для изменения очертаний профильной трубы — использование деревянного шаблона. Применить его можно в случае гибки тонкостенных труб из стали или алюминия. Для изготовления такого импровизированного станка берут доски, скрепляют их между собой любым способом и выпиливают шаблон.

Шаблон лучше делать съемным, тогда можно изготовить их несколько с разными радиусами. Его не обязательно делать из дерева, заменить эту деталь можно и металлическими крючками, расположив их по прорисованному контуру

В месте соприкосновения с трубой толщина шаблона должна быть больше, чем высота сечения профильной трубы на несколько сантиметров. Край шаблона выполняют с наклоном, иначе труба может соскользнуть.

Конструкцию снабжают упором и крепят к какому-нибудь устойчивому основанию. Трубу помещают между плоскостью шаблона и упором и начинают гнуть материал, начиная с края трубки. Если начать процесс изгиба с центра, то тонкостенная труба может сплющиться.

В трубу можно вставить металлический стержень диаметром равным проходному сечению трубы, а можно просто взять отрезок трубы и надеть его на коне заготовки. В любом случае так будет удобней.

По такому же принципу изготавливают более мощные станки. В этом случае усилие создают при помощи лебедки, а трубу закрепляют покрепче, чтобы не сорвалась.
