Столярные ленточнопильные станки: назначение, конструкция, видео

Классификация ленточных пил

По конструктивным особенностям ленточные пилы бывают:

Консольная (маятниковая) ленточная пила — при её изготовлении используется специальная пильная консоль, поднимающаяся и опускающаяся за счет вращательных действий шарнира. Данный вид применяют для пиления труб из нержавейки, фасованных профилей, проката.
Одностоечные — в их основе лежит горизонтальная пила рама, опускающаяся вдоль вертикальной стойки. По конструктивным параметрам похожа на радиально-сверлильный станок. Главным преимуществом данного типа является возможность пиления металлических изделий под углом.
Двухстоечные — также используют горизонтальную пильную раму, которая движется вдоль 2 вертикальных колонн. Соединение со станиной осуществляется с помощью жесткого замкнутого контура. Преимуществом двухстоечных пил считаются высокие показатели жесткости конкуренции, инструмент может применяться для резки любых металлов.
Портальные станки — состоят из фиксированной рабочей зоны и подвижного портала для резки, на котором возможно обрабатывать материалы больших габаритов (плиты, отливки). Достоинством инструмента является компактность: так как портал движется вдоль линейных направляющих рабочего стола, для оборудования не требуется много свободного пространства.
Вертикальная ленточная пила по металлу — предназначена как для прямолинейной или для криволинейной резки по наружному и внешнему контурам. Принцип работы: заготовку не зажимают в тисках, а удерживают в рабочей зоне вручную.
Поворотные (угловые) — позволяют осуществлять пиление металла под различными углами к оси детали. В основе их конструкции лежит поворотная пильная рама, вращающаяся вокруг вертикальной оси. Это позволяет одним движением скорректировать угол отреза.

По степени автоматизации

Ручные (гравитационные) — пильная рама приводится в действие за счет применения физической силы рабочего, а также собственного веса.

Преимущества

Недостатки

1. Соотношение цена-качество (невысокая стоимость оборудования при высоких показателях производительности инструмента). 2. Возможность регулирования угла резки (до 60о).

1. Значительная вибрация при работе, что приводит к быстрому износу оборудования. 2. Отсутствие надежных механизмов автоматической очистки.

3. Необходимость ручного контроля уровня наклона шкивов.

4. Отсутствие автоматического контроля силы давления оборудования на заготовку.

Полуавтоматические пилы — все операции (зажимание-раскрытие тисков, опускание-подъем пильной ленты) осуществляются автоматически с помощью гидравлического привода. Задачей рабочего является только контроль за движением металла. Обработка изделий возможна под углом от -60° до +60°. Подходят для резки тяжелых металлов, в том числе сплошных заготовок из чугуна, цветных сплавов, нержавеющей стали.
Автоматическая ленточная пила по металлу — применяется на крупных промышленных производствах. Задачи оператора минимальны: ему необходимо только установить параметры обработки металла при помещении заготовки в тиски. Дальнейший процесс автоматизирован, процесс пиления управляется ЧПУ. Оборудование характеризуется наибольшей производительностью, а также высокими показателями точности.

По функциональным особенностям

I класс — пилы используются на крупном промышленном производстве для обработки любых видов металла (металлургические заводы, производственные цеха, тяжелое машиностроение и т.д.). Ширина полотна — не менее 27 мм. Режущие поверхности характеризуются высокой прочностью, что обеспечивает низкие показатели износа, малую стоимость одного реза.
II класс — популярный тип ленточных пил. Применяются на заготовительных производствах предприятий машиностроения для резки цветных металлов, легированной стали, жаропрочных сплавов, титана. Ширина ленточного полотна — от 20 мм.
III класс — чаще всего представлены консольными пилами. Применяются на небольших производствах, занимающихся изготовлением труб, профильного проката. Инструмент с низкой производительностью и высокой степенью износа зубьев. Ширина полотна — от 17 мм.
IV класс — малогабаритные, легкие устройства, используемые для распила деталей, диаметр которых не превышает 50 мм. Ленточные пилы IV класса не используются в промышленном производстве. Они востребованы в ремонтных мастерских и для частного применения. Ширина полотна не превышает 13-15 мм.

Преимущества и недостатки аппарата

Ленточная пила своими руками делается достаточно быстро. Естественно, при этом нужно соблюдать все требования чертежа и быть точным. Однако сначала следует определиться с тем, стоит ли ее делать. Для этого необходимо обязательно рассмотреть все плюсы и минусы агрегата. Итак, среди преимуществ можно выделить такие:

— Высокий уровень производительности.

— Низкая отдача тепла.

— Отличная точность работы, а также высокая скорость.

— Возможность изготавливать заготовки по индивидуальным параметрам. При этом вы можете резать не только по прямой, но и криволинейные изгибы.

— Для изготовления и использования инструмента вам не понадобится большое количество денежных средств.

— Ленточная пила, своими руками которую сделать не так уж и сложно, оставляет пропил небольшой ширины. Благодаря этому вы получаете минимум отходов. Это является очень важным для производства различных изделий из дерева.

Естественно, ленточная пила, своими руками которую можно сделать за несколько дней, не лишена недостатков. Например, таким устройством вы можете сделать только продольные распилы, так как его конструкция не позволит совершить что-то другое. В процессе работы станок может издавать сильный шум и вибрацию. Кроме того, аппарат имеет большие размеры. Если вы решили самостоятельно изготовить такой станок, то вам придется применять специальное оборудование.

Если вас не пугают недостатки, то такой аппарат может принести очень много пользы владельцу.

Циркулярный станок

Циркулярные пилы имеют некоторые схожесть с распиловочном оборудованием. Предназначениями циркулярного станка по дереву являются:

Роспуск пиломатериала как вдоль, так и поперёк.
Изготовление деревянных брусов.
Распил фанеры.
Изготовление штапиков.

Циркулярная пила — станок по дереву, который можно изготовить своими руками.

По типу конструкции циркулярные пилы можно разделить на три категории:

Настольные. Используется в бытовых условиях. Вес такого станка варьируется в пределах до 25 кг. Установить такой аппарат можно на любой рабочей поверхности, например, на столе.
С подставкой. Этот станок также является переносным, однако оснащен специальной подставкой, которая позволяет обрабатывать доски большой длины.
Стационарные. Чаще всего такие станки по дереву используются на промышленном производстве. Именно стационарность, то есть неподвижность и устойчивость конструкции позволяет выполнить работу на таком аппарате очень точно и качественно.

Для всех вышеперечисленных пил циркулярного типа необходимо выбирать разные режущие диски.

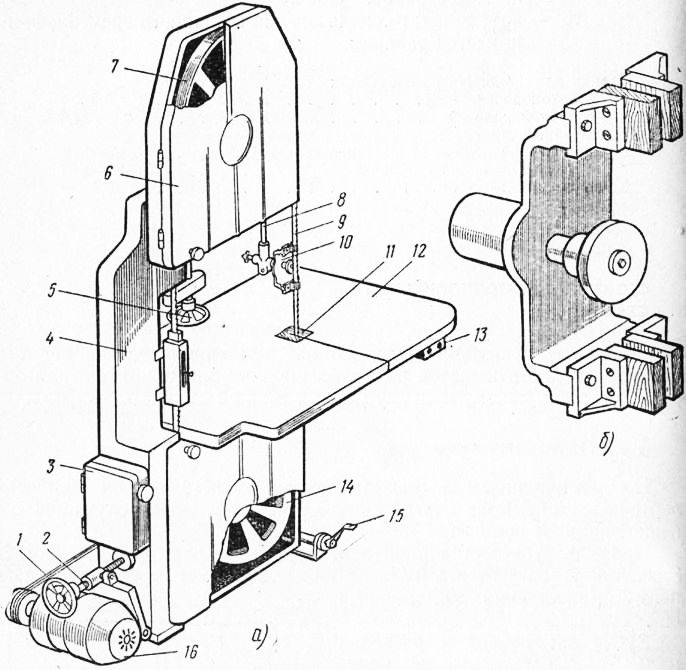

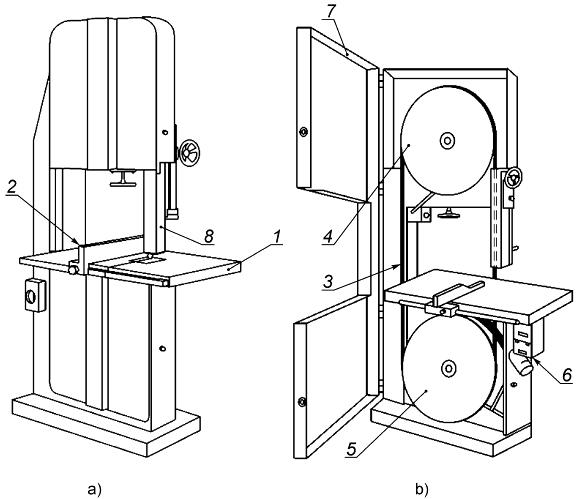

Устройство конструкции

Любое данное устройство состоит из главных и добавочных частей. В качестве главных элементов выступают:

рабочая плита;
станина;
устройство вала;
любой режущий инструмент,
приспособление, отвечающее за передачу движения.

Добавочные составляющие:

участки для ограждения небезопасного места,
точка, которая отвечает за подачу используемого материала;
устройство, запускающее станок;
приспособление для смазки.

Главная функция рабочего стола — это фиксация всех рабочих частей. Он производится из отшлифованного чугуна, который заранее заготавливают. Существуют два вида стола: неподвижный и подвижный.

Для фиксации режущего инструмента на данном оборудовании употребляется рабочий вал. Существует несколько видов этого приспособления. Они различаются типом режущего прибора, который непосредственно крепится к нему. Среди них выделяют:

Ножевой;
Шпиндельный рабочий вал;
Пильный.

Обычно он производится из точёной стали. Главными его характеристиками является крепость, сбалансированность и наличие места для крепления режущего инструмента.

В качестве режущего прибора выступают разные детали. Они различаются функциональными и конструктивными отличительными чертами, а также формой и размером.

Для их производства используется качественная углеродная сталь. Ниже мы рассмотрим виды режущих приборов для станка:

На сверлильных станках по дереву используют свёрла.
Для шлифовальных употребляется рулонная шкурка.
Инструмент в форме пильной ленты используют на ленточнопильных видах станка.
Ножи фасонного, а также плоского типа применяют на шипорезных, фрезерных либо же строгальных конструкциях.
Приспособление, повторяющее вид круглого диска, используется на станках круглопильного вида.
Для фрезерных и шипорезных станков хорошим вариантом будет использование фрез, прорезных дисков, а также крючков.
На деревообрабатывающих станках циклевального вида употребляют циклевальные ножи.
Долбёжную цепь используют на цепнодолбежных приспособлениях.

Топ-10 лучших ленточных пил по дереву

Наибольшим спросом пользуются инструменты для обработки древесины. В рейтинге лучших присутствуют пилы с любительскими и полупрофессиональными возможностями.

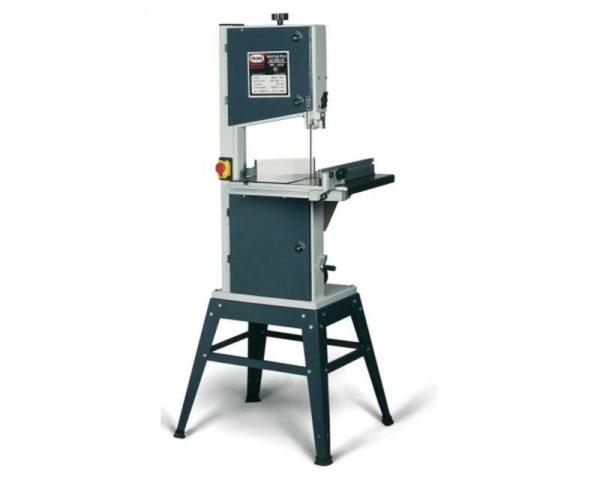

Proma PP-312

Компактный станок предназначен для прямого и наклонного распила древесины и работает на скорости 360 и 480 оборотов в минуту. Показывает хорошую устойчивость, ножки инструмента можно закрепить на полу.

Цена Proma PP-312 составляет около 48000 рублей

Зубр ZPL-305

Стационарный станок мощностью 750 Вт углубляется в деревянные заготовки на 170 мм. Устройство можно переключать между двумя скоростями, стол наклоняется на 45°, что позволяет делать рез под углом.

Приобрести пилу от Зубр можно начиная от 24000 рублей

Jet HVBS-56M

Универсальная ленточная пила для дерева и металла работает на нескольких скоростях распила и обладает низкой вибрацией. Комплектуется надежными тисками для фиксации детали, поддерживает быструю смену полотна. Опорные ножки можно регулировать для более ровной установки на поверхности.

Цена ленточной пилы Jet довольно высокая, от 50000 рублей

Triod BSM-115/230

Ленточная пила полупрофессионального класса подходит для обработки древесины, пластмасс и мягких металлов. Может выполнять рез вертикально, в прямой плоскости и под углом, распил получается аккуратный и ровный.

Купить пилу Triod можно от 34000 рублей

Энкор Корвет-35

Ленточная пила подходит для прямого распила и фигурного реза древесины и пластиковых деталей. Поддерживает две скорости, при необходимости стол можно наклонять в разные стороны.

Важно! В станке предусмотрено подключение пылесоса прямо во время работы для удаления стружки и опилок. Цена Энкор Корвет начинается от 44000 рублей

Цена Энкор Корвет начинается от 44000 рублей

Jet JBS-12

Швейцарская пила по дереву и пластику обрабатывает заготовки на двух рабочих скоростях. Оснащается патрубком для отвода пыли, предусмотрена ручка для регулировки натяжения полотна. Может выполнять рез под углом 45°, отличается невысоким уровнем шума.

Средняя цена пилы Jet — 42000 рублей

Metabo BAS 261 Precision

Немецкая пила с мощностью 400 Вт работает с минимальной вибрацией и обеспечивает ровный и четкий рез. В комплекте поставляются параллельный и угловой упоры, переходники для пылесоса. Устройство из категории бюджетных, но может выполнять распил до 103 мм.

Стоимость ленточной пилы Metabo начинается от 24000 рублей

Makita 2107FK

Высокопроизводительная пила с мощностью 710 Вт работает на двух скоростях и осуществляет рез до 120 мм. В основном предназначена для обработки дерева до 12 см толщиной, но хорошо справляется и с листовым металлом.

Совет! Ленточная пила особенно хорошо подходит для домашних мастерских по производству мебели.

Купить ленточную пилу Makita можно от 24300-24500 рублей

Jet JWBS-10

Недорогая ленточная пила с мощностью 600 Вт относится к любительской категории и позволяет обрабатывать древесину на глубину 100 мм. Натяжение полотна можно регулировать, также предусмотрен специальный рычаг для быстрого ослабления перед уборкой на хранение.

Jet JWBS-10 стоит умеренно — около 20000 рублей

Metabo BAS 318 Precision

Одна из лучших пил для ленточной пилорамы поддерживает две скорости и демонстрирует очень плавное движение полотна без рывков. Практически не вибрирует и не шумит, комплектуется ящиком для сбора опилок при работе, дополнительными упорами и светодиодной подсветкой.

Цена ленточной пилы Metabo BAS 318 составляет около 46000 рублей

Где купить ленточнопильные станки

Купить ленточнопильные станки вы можете у нас — на выгодных условиях. Мы сами производим указанное оборудование, или заказываем его у наших партнеров, что позволяет нам быть на 100% уверенным в высоком качестве моделей.

Также покупка станков непосредственно у завода-производителя или его прямого представителя позволяет вам получить агрегаты по одной из самых выгодных цен на рынке, так как в их стоимость уже не входят торговые накрутки различных посреднических организаций.

Кроме того, ассортимент ленточнопильных станков у нас представлен очень широко. В нем вы обязательно найдете модели, которые точно будут соответствовать всем заявленным вами требованиям.

Проанализируйте технические характеристики и стоимость наших станков, закажите нужные вам модели, и тогда вы на практике сможете убедиться, что наши слова с делами не расходятся.

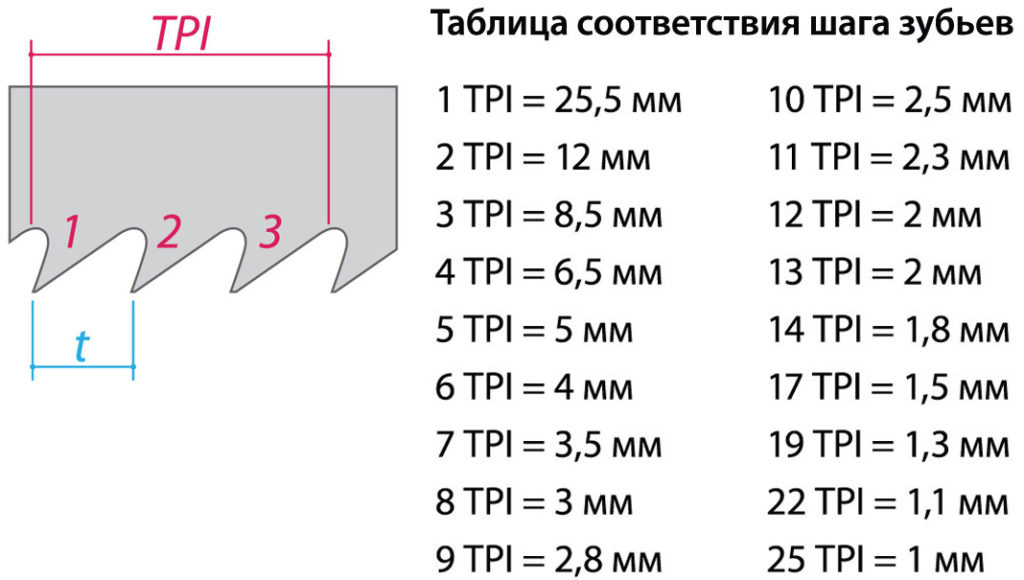

Плотность, величина и шаг зубьев

Разводка — это поочередное загибание зубьев в разные стороны: первый влево, второй — вправо, третий — по центру. Чем сильнее наклонены зубцы пилы, тем меньше нагреваются станок и пильная лента. Правильное разведение продлевает срок службы оборудования, дает аккуратный распил и снижает уровень вибрации. Если зубья недостаточно разведены, то опилки будут прилипать к поверхности доски. Если пила сильно разведена, то на доске будут следы зубьев.

К каждой древесине подбирают полотно с определенным шагом зубьев:

19 мм — требует повышенную мощность двигателя и низкую подачу, легко справляется с мерзлой древесиной.
22 мм — распространенный вариант пильного полотна.
25,4 мм — находится на пильных лентах шириной в 5 сантиметров, применяется в работе на большой скорости.

Чем больше высота зуба, тем легче он справляется с твердой или мерзлой древесиной, а также с бревнами. Маленькие зубья выбирают для работы с тонкими досками и фигурной резки.

При невысокой плотности зубьев нагрузка на деталь снижается, при высокой — повышается.

После каждого запуска необходимо производить переточку пильной ленты. При этом нужно следить, чтобы шаг остался прежним.

Характеристики пильных лент

пильные ленты различной ширины

Пильное полотно, идущее в комплект к станку, можно заменять подходящим типоразмером. Как правило, при работе используется всего один или два, однако меняя тип полотна, можно значительно расширить возможности оборудования.

Материал. Пильные ленты выполняют из гибкой и прочной стали с одной рабочей кромкой. За счет двойной закалки полотно долго не тупится даже при работе с прессованной древесиной. Перезатачивают ленты из мягких сплавов, их разводят и даже в некоторых случаях сваривают после обрывов. Ленты с твердыми зубцами правке не подлежат.

Размер зубцов определяется их числом на 2,5 см кромки пилы. Для пиления древесных плит, фанеры или плотных пород дерева устанавливают более мелкие зубья (цифра — больше), нежели для работы по мягким и смолистым породам. Чем мельче зубцы, тем ровнее и чище получится спил

Важно сочетать правильный размер зубьев с высокой скоростью и плавной подачей материала. Чтобы пилить быстрее, выставляют полотна с большими зубцами (цифра — ниже), работают на высокой скорости вращения ленты и подачи материала. форма зубцов ленточной пилы

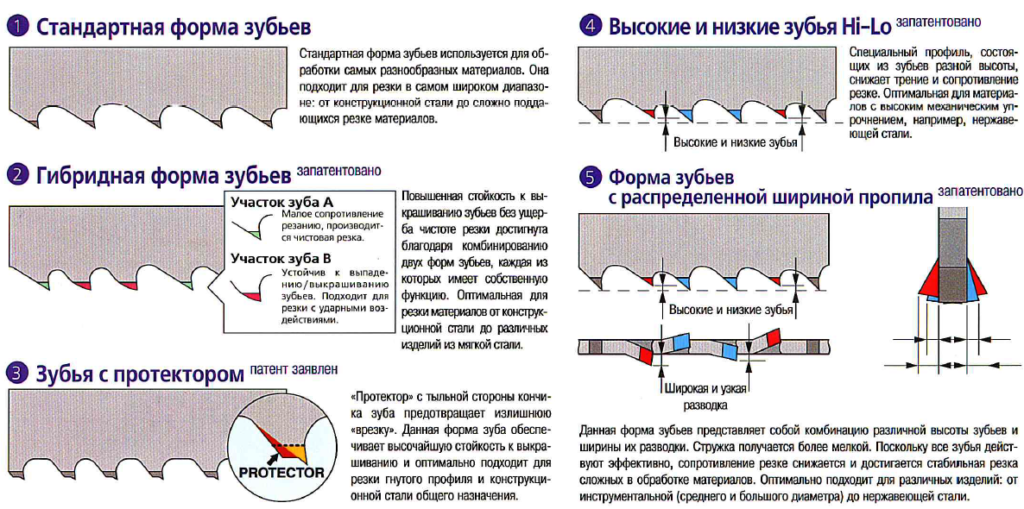

форма зубцов ленточной пилы

Форма зубцов позволяет пилить быстро или чисто. Существует три варианта:

стандартный — используются на большинстве устройств. Отлично справляются с обработкой большинства видов материалов;
загнутый — режущие поверхности загнуты под острый угол, создавая положительный угол пиления. Хороши для работы с очень плотными породами древесины;
редкий — между зубцами большие расстояния, легче выводящие опилки. Форма зубцов не отличается от стандартной. Выполняют грубые спилы, используются для работы с цельными бревнами.

Развод зубцов необходим для того, чтобы пропил получался шире и полотно во время работы не зажималось материалом. Благодаря разводу зубцов заготовку можно поворачивать, работая по кривой. Существует три типа развода зубцов для ленточнопильных станков:

стандартный: зубцы разводятся в разные стороны поочередно;
расшивочный: между двумя разведенными в разные стороны зубцами один оставляется прямым. Этот способ облегчает пиление по кривой;
волнистый: в каждую сторону загибается несколько зубцов с увеличением наклона. Создается форма волны, оптимальная для обработки тонкой доски.

Демонстрация ленточнопильного станка по древесине и металлу с вертикальным расположением пилы JET и Makita в видеороликах:

Копировальный станок

Копировальные станки (чаще изготавливаются в моделях «копировально-фрезерный» или «токарно-копировальный») предназначены для создания копии образца деревянного изделия, максимально приближенного к оригиналу. Такие аппараты позволяют выполнять работу достаточно быстро, иногда изготавливая несколько копий детали одновременно. В таких машинах используется методика шаблонного копирования. Это технология позволяет достичь одинаковой формы всех элементов конкретной детали, а также точно скопировать эту деталь один или несколько раз. Таким образом, практически исключается возможность технологической ошибки, поскольку большинство этапов обработки пиломатериала производится автоматически.

Следует отметить, что копировальные машины имеют достаточно компактные размеры, но вместе с тем высокую прочность даже при частой эксплуатации, они работают длительный срок без поломок и ремонта, если вовремя проводить обслуживание устройств. Более того, копировально-фрезерные машины позволяют изготавливать элементы с максимальной точностью похожими друг на друга.

Назначение оборудования

Основным назначением ленточнопильных станков является распил пиломатериалов. Они нашли широкое применение в быту и промышленности, благодаря следующим преимуществам:

Станки способны осуществлять точный распил заготовок толщиной не более 0,4 м.
В процессе эксплуатации ленточных пил образуется минимальное количество отходов.
В результате обработки деревянного бруска ленточнопильным станком получается чистый рез, не требующий дополнительного шлифования.
Распиловочный станок по дереву можно применять при криволинейном пилении.
Ленточнопильные агрегаты занимает небольшое количество пространства, поэтому их можно легко установить в домашних мастерских.
Приборы не издают громких звуков. Поэтому они не доставляют дискомфорта оператору. Невысокий уровень шума ленточных пил позволяет использовать их в помещениях с плохой шумоизоляцией.

Существуют следующие типы ленточнопильных станков по назначению:

Бытовые: используются в домашних мастерских. Они отличаются небольшими габаритами. Бытовые станки устанавливаются на специализированные верстаки или подставки. Приборы крепятся при помощи шурупов.
Полупрофессиональные: предназначены для распила брусков, имеющих толщину до 0,2 м. Они устанавливаются в домашних мастерских и в небольших деревообрабатывающих цехах.
Профессиональные: применяются на крупных производствах. Они являются напольными приборами и отличаются большим весом. Эти станки способны обрабатывать заготовки толщиной более 0,3 м.

Ленточнопильные станки используются при производстве пилопродукции: досок, древесно-волокнистых и древесно-стружечных плит, щитов и иных листовых материалов. Эти устройства применяются в столярных мастерских, в деревообрабатывающих цехах и на мебельных фабриках.

Распиловочный станок

Распиловочное оборудование — это станок, который позволяет разрезать деревянные изделия или детали по прямой линии. В самодельных мастерских по обработке дерева чаще всего выбирают машины с дисковым режущим элементом. Однако, в зависимости от особенности работы главного режущего элемента, оборудование для распиливания разделяется на виды:

Дисковое. Это оборудование, которое имеет ровную рабочую поверхность и дисковую пилу. Во время работы деревянный элемент подается на диск по направлению вдоль станины. Диск разрезает материал настолько тонко и ровно, что на нём отсутствуют какие-либо сколы, расслоения и так далее.
Штрипсовое. В таком аппарате процесс разрезания выполняет штрипсовая пила. Однако в домашних мастерских используют такие станки по дереву очень редко, так как они очень объёмные и громоздкие. Их чаще используют в промышленных лесопилках.
С гибкой пилой. Такое оборудование может иметь разную пилу (ленточную, канатную или цепную). В промышленных условиях используют только ленточную, однако для работы в домашних условиях можно выбрать любой вариант из вышеперечисленных. Аппарат такого типа разрезает материал достаточно быстро, тихо, а скорость работы на таком аппарате превосходит скорость работы на дисковом.

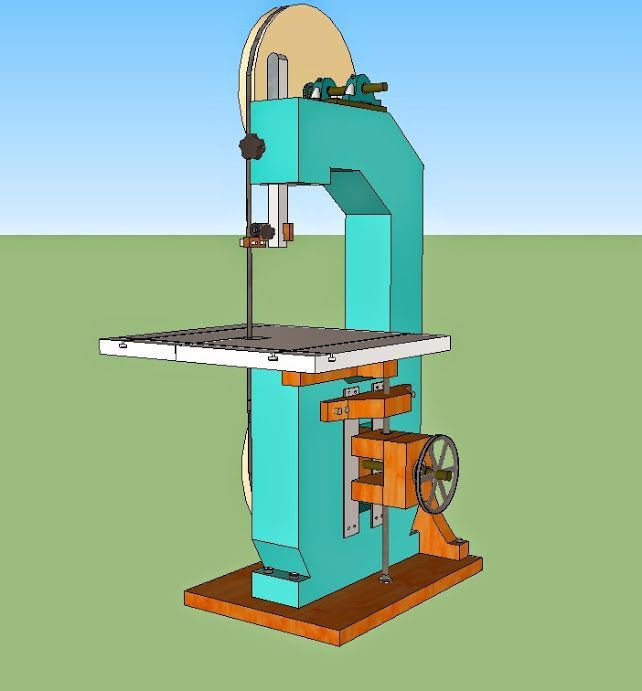

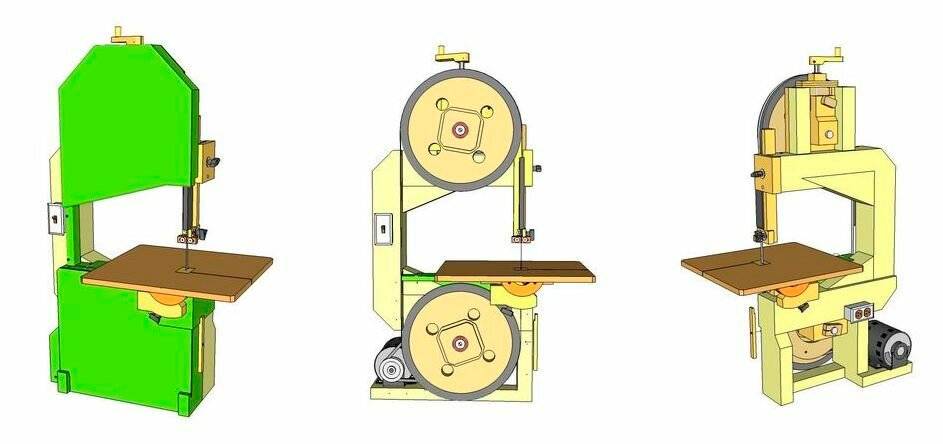

Изготовление станка

Стоимость оборудования всегда очень высокая. Поэтому многие мастера выполняют ленточные станки самостоятельно. Данный процесс не сложный, единственное, для этого нужно иметь навыки работы с металлом.

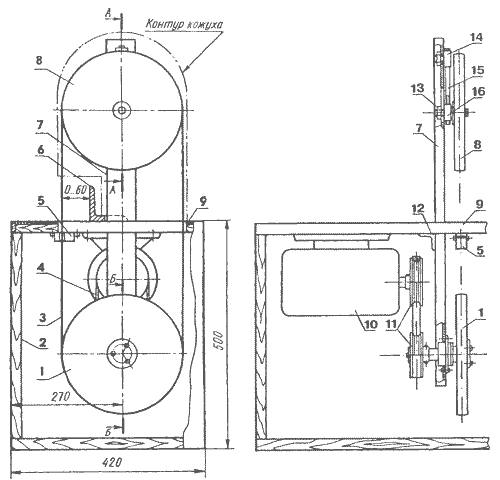

Чертеж самодельного станка

На чертеже выше изображен станок, состоящий из следующих элементов:

Номер детали	Название
1	Нижний шкив
2	Рама рабочего стола
3	Пильная лента
4	Ремень привода типа А710
5	Демпфер
6	Направляющая
7	Штанга
8	Верхний шкив
9	Столешница
10	Электродвигатель типа АОЛ-22-2
11	Шкивы привода
12	Уголок крепления штанги
13	Гайка фиксации оси верхнего привода
14	Верхняя опора
15	Регулирующий винт
16	Ползун

Ниже рассмотрим, как сделать ленточный станок по дереву своими руками:

В первую очередь нужно сделать эскизы изделия и основных его узлов. Можно воспользоваться приведенной выше схемой, единственное, нужно указать размеры стола, в зависимости от индивидуальных потребностей.
Затем из профильной трубы надо сварить раму рабочего стола согласно чертежу. Стандартные размеры стола составляют 420×720 мм.
Далее вырезается столешница из фанеры толщиной в 20 мм, и оклеивается текстолитом.
После этого к столу нужно прикрепить несущую штангу, которую можно сделать из швеллера №8 длиной 680 мм. Чтобы прикрепить штангу к столешнице следует приварить поперечный профиль и уголок, к которому будет фиксироваться штанга.

Чертеж штанги

Следующим шагом является изготовление верхнего и нижнего шкива. Эти детали можно вырезать из фанеры толщиной 20 мм и оклеить их рабочую поверхность листовой резиной при помощи полиуретанового клея.

Древесину нужно пропитать эпоксидной смолой и отшлифовать. Рабочая же поверхность должна иметь бочкообразную форму, что позволит ей удерживать пильную ленту.

Кроме того, при помощи эпоксидной смолы нужно вклеить дюралюминиевую втулку. В последней предварительно надо выточить гнездо для подшипника 60203.

Верхний шкив привода пильной ленты

Нижний шкив следует надеть на стальную ось 30ХГСА и зафиксировать тремя шурупами.
Затем ось необходимо вставить в буксу с двумя шарикоподшипниками 60203. Букса при этом фиксируется в нижней части штанги.
Ко второму концу оси следует прикрепить шкив ременного привода. Фиксация осуществляется при помощи дистанционной втулки.
С внутренней стороны стола крепится двигатель, на котором должен быть закреплен ведущий шкив. Оба шкива должны располагаться в одной вертикальной плоскости и соединяться ремнем.
Далее к верхней части штанги крепится опора, в которой устанавливается регулирующий винт.
Затем верхний шкив устанавливается на ось с ползуном.Собранный узел крепится к штанге, а также фиксируется регулирующим финтом. В итоге два шкива пильной ленты должны располагаться в одной вертикальной плоскости.
В месте прохода полотна через столешницу устанавливается демпфер, который следует выполнить из текстолита согласно схеме. Демпфер снизит вибрацию полотна.

Схема демпфера

Далее надо сделать кожух из листовой стали, который скроет пилу. Закрепить кожух можно на штанге и столешнице.
В завершение работы следует установить на раме выключатель с отходящим от него проводом и вилкой. От выключателя проводка подводится к электродвигателю.

Готовый ленточнопильный станок

На этом ленточнопильный вертикальный станок по дереву готов. Теперь нужно установить пилу и можно выполнить пробный запуск. Если все действия были сделаны верно, то агрегат должен исправно работать.

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Что можно изготовить на ленточной пилораме

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

Обрезные и не обрезные доски.
Брусья.
Шпон.
Лафет и др.

При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Какой станок для распиловки бревен выбрать: круглопильный или ленточный?

Для эффективной организации производства с высоким выходом готовой продукции подойдет комбинированная схема использования ленточных и круглопильных станков:

получение толстых брусьев на круглопилах;
раскрой брусьев на доски на делительных станках с малым пропилом; ленточно-пильных или лесопильных рамах.

Однако в целях экономии рекомендуем остановить выбор на круглопильных станках, которые стоят значительно дешевле, при правильной организации производственных процессов будут работать долго и эффективно благодаря высокой надежности и ремонтопригодности. Вам не нужно будет осваивать сложные настройки и нанимать специалиста — с настройкам и установкой по силам справиться самостоятельно.

Чтобы обеспечить высокое качество распила, рекомендуем своевременно менять пилы, при наличии сучков и неровностей выполнять первичную зачистку дерева.

Заказать оборудование в нашей компании можно по телефону или заполнив форму заказа. Мы свяжемся с вами в течение 15 минут и обсудим условия сотрудничества.

Возникли вопросы?
