Описание трубогибочного станка и принципов его работы, сферы применения таких станков

Трубогибы арбалетного типа

Совсем другой принцип работы у трубогибов арбалетного типа.

Они действуют по принципу не обтягивания, а выдавливания угла, при этом заготовка имеет целых три точки соприкосновения. Подобная конструкция позволила уменьшить прилагаемые усилия, сделать прибор более компактным, а значит дешевым.

Но при этом пострадало само качество изгиба (в арбалетных трубогибов при работе с толстостенными трубами возникает эффект гофрированности), рабочий угол ограничился до 90°, да и транспортир в конструкции такого инструмента не предусмотрен. Так что работать придется на глазок.

А вот так выглядит арбалетный трубогиб в работе.

Как снизить издержки на изготовление

Чтобы снизить затраты при изготовлении трубогиба, можно использовать подручные детали. Допустим вместо роликов, подойдут ступнины от старого велосипеда. Они не смогут выдержать больших нагрузок, но для загиба профильной трубы 20 на 40 подойдут. При отсутствии шайбы, её можно заменить металлическим кругом подходящего диаметра.

Не следует покупать для самоделки новые подшипники, подойдут «убитые», которые легко раздобыть в автосервисах. Кроме того, многие элементы можно найти на пункте сдачи металла.

Сегодня, мы попробовали изготовить две модели самодельных трубогибов для профильной трубы — это оказалось нам под силу. Но если вам не нужно сложное устройство, и требуется произвести разовый изгиб проф трубы, то можете сделать более простое приспособление для гибки профиля — рычажное, по шаблону, арбалетное, которое смастерить быстрее и проще.

Надеемся, что, руководствуясь нашей статьёй, вы без труда соберёте профилегиб из подручных материалов, и сможете изогнуть трубу под нужным вам радиусом для изготовления парника или веранды.

Техника безопасности

При проведении производственных работ на станках по деформации круглой и профильной трубной заготовки из черного и нержавеющего металла, следует соблюдать элементарные правила техники безопасности:

• Все работы проводятся с применением средств индивидуальной защиты (рукавицы или перчатки, очки, специальная одежда).
• Работы, связанные с деформацией трубы большого диаметра, должны производиться только с напарником.
• Рабочее место должно находиться в чистоте. Не должно быть мятен масла, лишних предметов возле станка, прочего мусора и тому подобное.
• Все ручные трубогибы для круглой трубы и профильной заготовки должны очень жестко крепиться на неподвижной поверхности, чтобы избежать травматических ситуаций во время проведения производственных работ.

Каждый домашний мастер вправе самостоятельно выбирать размер, вид привода и максимальную производительность своего станка.

Трубогиб ручной — модели с прижимным роликом

Привод — ручной. Материал — дерево и металл (или только металл). Способ — обкатка.

Для трубы из мягкого металла дерево для роликов хорошо еще и тем, что оно не деформирует трубу. Ролики можно изготовить самому, а еще проще их сделать из дерева и фанеры, как на этой фотографии.

В этом случае при помощи неподвижного ролика и подвижного прижимного, изготовленного из дерева, гнут даже трубы большого диаметра.

В качестве наглядного примера, что модель с роликом довольно простая в изготовлении, достаточно продемонстрировать чертежи трубогиба.

Чертеж трубогиба

В качестве основания берут лист металла или плотной фанеры (зависит от предполагаемых нагрузок). Затем из металлической П-образной заготовки делают держатель для центрального ролика (шаблона) и прижимного. Держатель должен свободно вращаться вокруг оси шаблона, который крепится к основанию. На основание крепят упор, к держателю — ручку, чем она длиннее, тем больше рычаг.

Самый простой пример намоточного трубогиба из металла (без упора на основании), который можно изготовить самому, потребует два шкива, рамку с рычагом и прижимным роликом, мощное неподвижное основание. Труба закладывается в неподвижный шкив, зажимается хомутом, при помощи рычага и подвижного ролика изгибается вокруг шаблона.

Можно еще сделать конструкцию ручного трубогиба для профильной трубы своими руками для небольших труб (даже трубочек) с одним прижимным роликом на два разных радиуса изгиба. Шаблон выполнен в виде пластины с закругленными углами, каждая со своим радиусом.

Ручка прижимного ролика снимается и устанавливается на новое место (для чего у нее есть два отверстия, каждое под свой радиус).

Гидравлический трубогиб

Использование гидравлики существенно упрощает как эксплуатацию трубогиба, так и его конструкцию. Простейшее устройство представляет собой раму с двумя опорными роликами. Механическое воздействие на профиль оказывает домкрат с насадкой-башмаком.

Гидравлическое приспособление предназначено для угловой гибки труб, так как деформирующее усилие передается на участок небольшой длины.

Инструменты, материалы и чертеж

Для самостоятельного изготовления гидравлического трубогиба потребуются:

• «болгарка»;
• сварочный аппарат;
• гидравлический домкрат;
• швеллер и уголок для силовой рамы;
• башмак для упора;
• ролики или направляющие.

Чертеж трубогиба с домкратом

Этапы сборки

Схема для сборки простого гидравлического трубогиба:

1. Нарезать по размерам уголок и сварить раму в виде опорной площадки со стойками.
2. Приварить к раме горизонтальную станину из швеллера.

3. Для регулирования радиуса изгиба в станине просверлить несколько отверстий.

4. Установить ролики в нужную позицию.
5. Надеть башмак на шток домкрата, установить гидромеханизм в нижнюю часть рамы.

Чтобы согнуть заготовку, ее помещают между сегментом и опорными роликами. Плавно увеличивают нагрузку рычагом домкрата.

Когда нужный угол изгиба получен, открывают перепускной клапан гидроцилиндра, опускают поршень домкрата и вынимают готовую деталь.

Процесс гибки трубы

Для тонкостенных профилей применяют механизмы грузоподъемностью 5-8 т. Чтобы согнуть мощные трубы, гидравлика должна иметь большие возможности — до 12 т.

Видео об изготовлении гидравлического трубогиба:

Гидравлический самодельный трубогиб легко разбирается. Домкрат можно заменить более удобным или мощным. Чтобы проще совершать все операции, конструкцию иногда приспосабливают для горизонтальной работы.

Самые распространенные дефекты гибки гидравлическим трубогибом — образование впадин, гофры, трещин или поломка профиля. Чтобы этого не случилось, рекомендуется применять башмаки заводского изготовления. Они сделаны из прочной стали, отцентрированы и равномерно передают нагрузку на стенки трубы.

Выбор прототипа

По всему комплексу указанных выше показателей производится выбор трубогиба определенной конструкции. Из доступных или частично доступных для самостоятельного изготовления таковыми являются приспособления, инструменты и станки для изгибания труб:

1. ручной гибочный рычаг – гибка на средние и большие радиусы круглых труб со стенками нормальной толщины. Тонкостенные трубы плющит и мнет, на профильных дает «пропеллер» при незначительном качании рычага вбок. Непременно дает допустимые дефекты. Изгиб на домонтаж или, с дополнительным контрольным шаблоном, по профилю на домонтаж. Прост, дешев, энергонезависим. Постоянной производственной площади для размещения не требуется. Мобилен: можно переносить вручную на дальние расстояния. Низкая производительность, высокая трудоемкость изгиба и утомляемость работника. Достаточно высокие требования к физической силе, квалификации, выносливости и добросовестности оператора. Сфера применения – единичные нестандартные части строительных конструкций;
2. гибочная плита (доска) – подобна рычагу, но для малых и средних радиусов. Мобильность вручную ограничена стройплощадкой. Производительность выше, а трудоемкость, утомляемость и требуемая квалификация работника ниже, чем для рычага. Применяется преим. в ходе строительных работ для изготовления на площадке частей трубопроводов и трубчатых вводных и/или вентиляционных устройств;
3. гибочный шаблон (кондуктор) – обладает свойствами, похожими на таковые гибочного рычага, но предназначен для изгибания труб тонкостенных, из мягких металлов и профильных. Возможен бездефектный изгиб по профилю в размер. Очень низкая производительность (особенно – по стальным трубам) вследствие «отстоя» на релаксацию металла, см. далее. Если некуда торопиться (скажем, зимой к летнему строительному сезону), может заменить вальцовый трубогиб. Возможно также изготовление многорадиусных архитектурных форм (с контршаблоном). Требуемая квалификация работника в обработке металла – начальная;
4. роликовые (обкатные) трубогибы – ручная гибка труб до 30-40 мм по радиусному профилю на домонтаж и в размер. Радиусы изгиба – малые. Сложность и трудоемкость изготовления невысокие. Отдельной производственной площади не требуется, требования к квалификации оператора минимальные. Производительность невысокая. Возможен бездефектный изгиб тонкостенных труб из мягких металлов. Мобильны вручную. Преим. область применения – изгибы общего назначения (см. выше) в ходе слесарных и ремонтно-строительных работ. Сложность и трудоемкость самостоятельного изготовления невысокие;
5. арбалетные (обжимные) трубогибы – по свойствам похожи на роликовые, но повышенной производительности для круглых труб из мягких металлов со стенками средней толщины. Возможна оперативная перенастройка по ходу работы. Мобильны ограниченно (перевозятся авторанспортом) или устанавливаются стационарно. Самостоятельное изготовление неоправдано, см. далее. Чаще всего применяются при монтаже домашних и квартирных медных и алюминиевых трубопроводов. В производственных условиях – для выполнения изгибов общего назначения на стальных трубах диаметром до 60 мм;

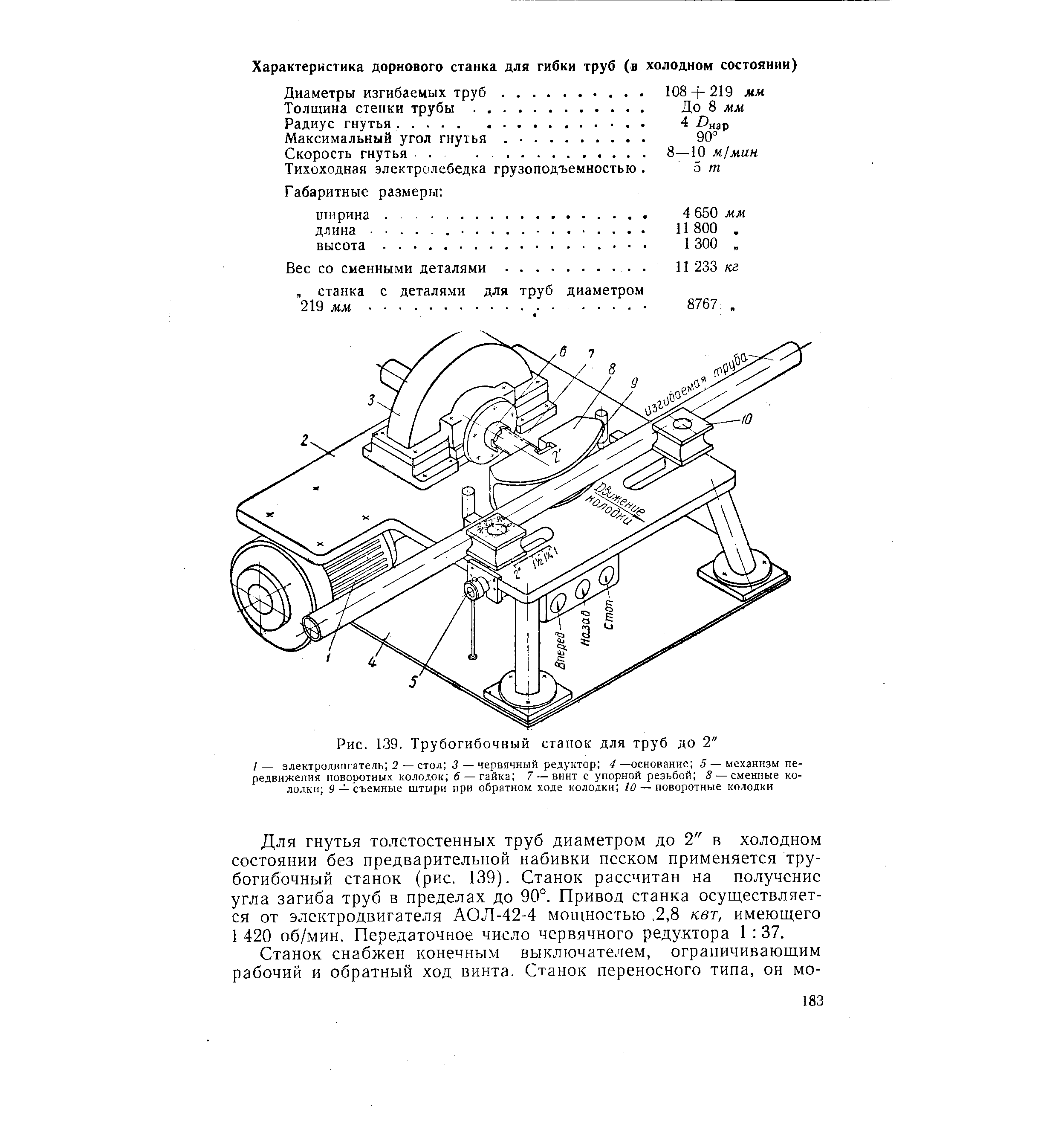

6. дорновые (обводные) трубогибы – также похожи на роликовые, но возможен изгиб с переменным радиусом без стартового хвостовика. Требования к физической силе работника достаточно высокие. Основное назначение – изготовление мелких фрагментов архитектурно-декоративного назначения и для художественной ковки. Сложность и трудоемкость изготовления своими силами весьма высокие.
7. вальцовые (прокатные или протяжные) трубогибочные станки – высокопроизводительная гибка любых труб по большим и средним радиусам. Устанавливаются стационарно в специально подготовленном помещении или на оборудованной площадке; реже – перевозятся к месту работы. Гибка – бездефектная по профилю; возможно – по профилю в размер. Основное назначение – производство радиусных строительных дуг из профтрубы до 80 мм шириной.

Еще одна конструкция гибочного станка

Для начала рекомендуем ознакомиться с чертежами данной конструкции, которые представлены ниже.

Здесь, как видите, ролик прижимается посредством резьбовой передачи. В данном примере будет применяться гидравлический домкрат и ручной привод, в котором будут присутствовать элементы газораспределительного механизма (речь идет о тех, что в автомобильных двигателях). И еще один момент: не забывайте о личной безопасности! Всегда пользуйтесь при работе средствами индивидуальной защиты!

Теперь – непосредственно к процессу изготовления трубогиба своими руками

Шаг первый. Для начала сделайте нажимной вал и опорные валы. Если не умеете работать с токарным станком, то потребуется помощь профессионала

При этом важно, чтобы ролики имели хвостовики, необходимые для монтажа звездочек

Шаг второй. Прикрепите к валам подшипниковые опоры, закрепите шестерни на шпонки.

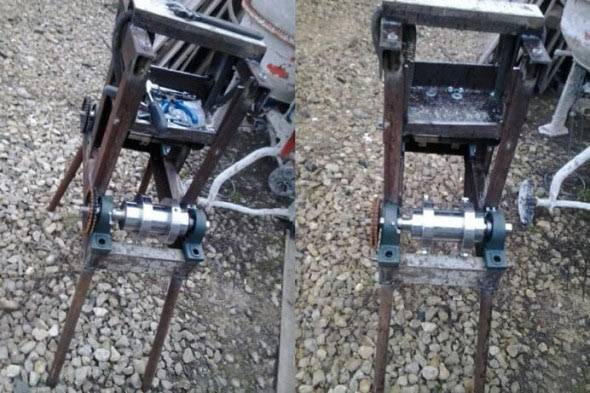

Шаг третий. Сварите каркас будущего станка трубогиба. Прежде всего, изготовьте квадратную раму, на которой имеются опорные ножки, после чего установите на нее конструкцию, посредством которой будет двигаться плита с роликом.

Шаг четвертый. Плитой в данном случае послужит швеллер (Н- или П-образный). Чтобы установить нажимной вал, проделайте на краях плиты отверстия с учетом габаритов подшипниковых опор.

Шаг пятый. Кусок швеллера с роликом подвесьте на четырех пружинах сверху каркаса (по углам предварительно приварите гайки, которые послужат вам в роли монтажных петель). Затем установите, наконец, гидравлический домкрат.

Шаг шестой. На нижней раме зафиксируйте приводные валы.

Шаг седьмой. Наденьте на звездочки цепь, надавите на нее внизу, дабы определить место, где будет располагаться натяжитель. Установите последний на станине конструкции.

Шаг восьмой. Установите ручку, чтобы вращать валы конструкции. Рекомендуем использовать ручку с вращающейся трубкой, чтобы работать было легче, а на руках не было мозолей.

Шаг девятый. Готовый трубогиб своими руками можете обработать специальным преобразователем ржавчины, после чего покрасить.

В конце остается только проверить полученную конструкцию на предмет работоспособности. На этом все, надеемся, что вы, следуя нашим инструкциям, обязательно получите желаемый результат! И в конце – еще один тематический видеоматериал.

Удачи в работе!

Что такое трубогиб? Разновидности трубогибов и преимущетва их использования.

Трубогиб – специализированное оборудование, использующееся для сгибания заготовки трубы под определенным радиусом. Отличительной особенностью данного оборудования является то, что процесс сгибания выполняется без деформации стенок, появления складок или изменения внутреннего сечения. В некоторых случаях трубогибочные машины применяют для вальцевания металлопроката: профилей, прутьев, уголков и т.д. Сфера применения трубогибов широка: производство металлоконструкций, прокладка газовых, нефтяных, водопроводных коммуникаций, отопительных магистралей, в строительстве, пищевых производствах и т.д.

Применение трубогибов позволяет:

• Рационально использовать пространство, отведенное под магистраль
• Сократить трудозатраты на ремонт или замену трубопровода
• Свести к минимуму количество отводов, что в свою очередь, сделает систему более герметичной
• Уменьшить производственные расходы на дополнительные сварочные работы, приобретение материалов
• Сократить время на ремонтно-монтажные работы
• Монтировать трубопровод из труб, выполненных из различных материалов.

Виды трубогибов:

• Ручной инструмент
• Трубогиб с электроприводом
• Станок с гидравлическим приводом
• Пневматические трубогибочные машины.

Вальцовочные или прокатные трубогибы

Представляют собой конструкцию с тремя роликами, два из которых неподвижны, а один, установленный посредине, способен перемещаться вверх-вниз относительно двух других. Такое расположение вальцовочных роликов при поступательном движении трубы позволяет производить ее изгиб по дуге. За несколько прокаток можно получить требуемый радиус изгиба трубы.

Стоит отметить, что прокатный метод сгибания хорошо себя зарекомендовал на промышленных универсальных гибочных станках, где применяется механическая прокатка заготовки с помощью электропривода, а количество вальцующих роликов определяется технологической картой.

Гибка круглой трубы с помощью дорна является достаточно старой технологией. Так, различают несколько видов дорна, таких как:

• жесткий в виде неподвижного стержня;
• шлифованный с определенной криволинейной формой;
• сегментный, состоящий из набора изгибающихся сегментов.

Достоинством такого метода является то, что он позволяет сгибать круглую трубу на достаточно малые радиусы практически под прямым углом.

Улитковый трубогиб

В конструкции присутствует вилка, передвигающаяся по направляющим. За счёт движения вилки меняется положение ролика и осуществляется гибка. Направляющие должны иметь ограничительные упоры.

Ролики монтируются в подходящие по размерам отверстия, которые нужно предварительно выполнить в вилке. Изгибание производит маленький ролик, а большой фиксирует заготовку. Для смещения вилки на её обратной стороне делается прочная рукоять.

Этапы сборки трубогиба:

1. Изготовления вилки для прижима ролика.
2. Изготовление или покупка роликов подходящих размеров.
3. Установить ролики на вилку. Крепёж лучше сделать с помощью болтов. Конструкция должна быть съёмной, чтобы можно было регулировать радиус.
4. Изготовить станину из листа стали толщиной от 8 мм.
5. Установить ограничители движения вилки на направляющие.

Эксплуатационные сферы и особенности обслуживания

Наибольшее распространение трубогибочные станки получили в двух отраслях:

• строительная;
• жилищно-коммунальная.

Кроме этого, стоит отметить, что станки для гибки используются менее интенсивно и в других областях:

• автомобилестроение;
• нефтехимическая отрасль.

А также такие станки являются незаменимыми при выполнении пневматических и гидравлических трубопроводных конструкций. Эксплуатационная сфера этого оборудования очень широка, поэтому оно пользуется большой популярностью и востребовано всюду. Рассмотрим, для чего ещё используются изогнутые на трубогибочном оборудовании трубы:

• спортивный инвентарь;
• различные дизайнерские решения внутри жилых помещений;
• при монтаже оград, перил, лестниц и т. д.;
• при производстве стульев и других элементов мебели.

Необходимость в сгибании труб может появиться при изготовлении конструкций самых разных типов и назначения

Оператор трубогибочного станка должен быть обученным всем нюансам гибки и, кроме этого, выполнять профилактическую очистку аппарата (1 раз в месяц), осмотр основных рабочих частей устройства и профилактику. К профилактике трубогибочной машины можно отнести:

• смазка рабочих элементов
• регулировка рабочих элементов;

При профилактике гидравлической модели не стоит забывать про замену масла в насосе. Масло для насоса должно быть высококачественным. При выходе из строя какого-либо функционального элемента гибочного оборудования необходимо провести его замену. Новые запчасти рекомендуется покупать только у проверенных поставщиков.

Гидравлические.

Гидравлический трубогиб является более эффективным. Он рассчитан на толстые трубы диаметром от 3 дюймов. Такой инструмент может быть мобильным или стационарным. Его стоимость выше, чем у ручных трубогибов. Это мощная установка, которая оснащается гидравлическим механизмом. Его наличие исключает нагрузку на руки оператора. Хотя данное оборудование и очень мощное, оно имеет сравнительно небольшой вес. Станки данного типа могут обрабатывать большие диаметры труб. Стандартная масса станков используемых для деформации тонких труб, применяемых для прокладки коммуникаций в домах, составляет около 50 кг. Трубогибы, которые используются для труб на 4 дюйма и больше, весят от 500 кг. Они массивные и занимают много пространства в мастерской. Их нельзя устанавливать под стеной, чтобы иметь место для зажатия длинномерных заготовок.

По принципу действия гидравлические трубогибы подобны автомобильным домкратам. Преимущества применения трубогибов этого типа заключается в том, что они обеспечивают плавную деформацию.

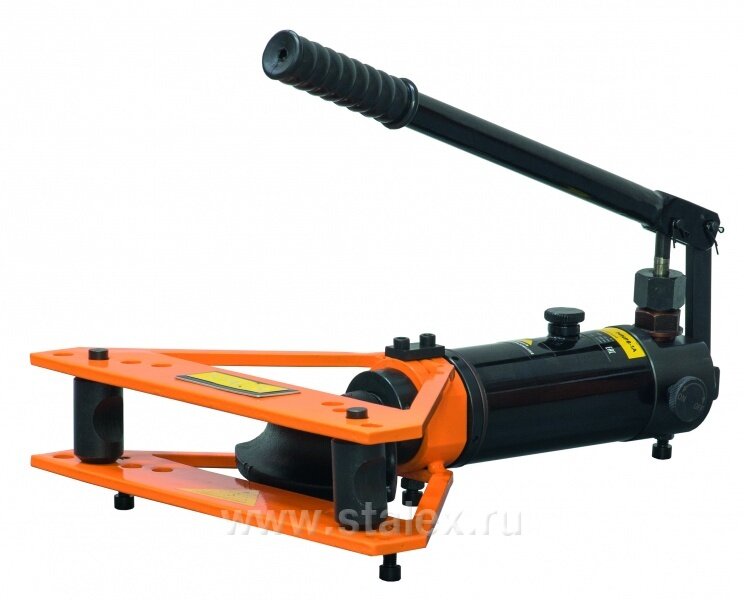

Трубогиб гидравлический STALEX MHPB-1А

Типы приводов трубогибов

Категория трубогибочных станков довольна обширная, включает в себя многие подвиды, различается по определенным признакам. Например, по типу привода различают трубогибы следующих вариантов:

• ручные. Это самый простой и примитивный тип данного оборудования, для которого нужно применять физическую силу, чтобы получить нужный результат;
• гидравлические. Такие трубогибы заметно облегчают физическую работу. Изгиб трубы происходит быстрее и проще. Сам прибор имеет гидравлический цилиндр, который ускоряет процесс;
• электромеханический инструмент. Трубогибы такого типа снащены гидравликой. Используются для обработки тяжелых металлов и конструкций. Устройство позволяет автоматизировать процесс производства изделий различного вида, размера и т.д.;
• электромеханический инструмент. Трубогибы – полностью автоматизированное оборудование, оснащено двигателем, несколькими передачами. Быстрый и надежный вариант для гибки многих конструкций.

https://youtube.com/watch?v=cKFJZ9UJ5Kc

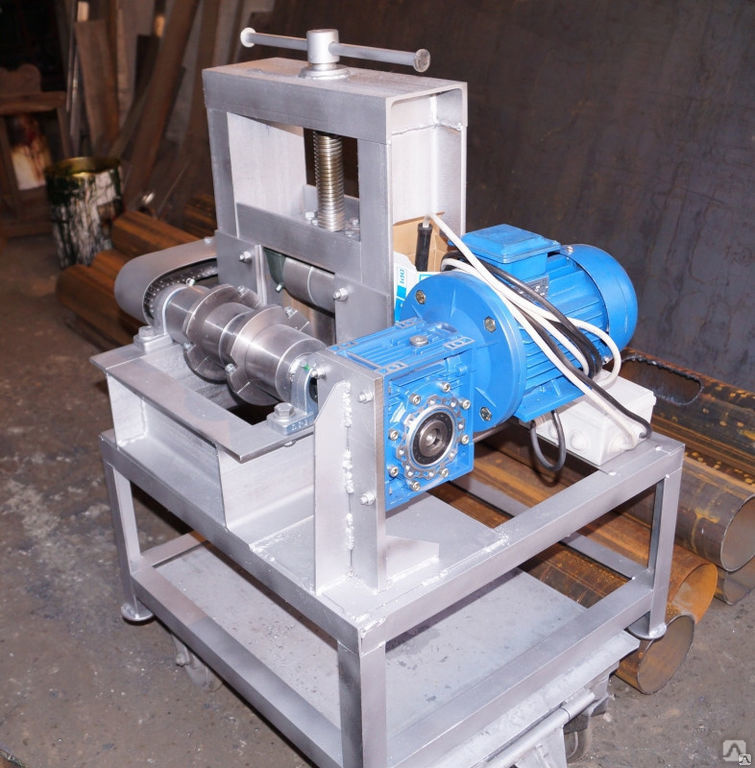

Трубогиб с электрическим приводом

Электрический трубогиб представляет собой стационарный станок, выполняющий значительный объем работ по гибке труб в максимально короткое время. Его задействуют, когда необходимо изменить радиус толстостенных заготовок или магистральных труб большого диаметра, крупногабаритных нестандартных конструкций, а также, если требуется выгибание трубы с высокой точностью заданных параметров.

Принцип работы станка с электрическим приводом

заключается в следующем: заготовку трубы закрепляют зажимным устройством и выполняют намотку изделия на колодку. Это обеспечивает целостность трубы в месте изгиба. На электрических трубогибах выполняют особо сложные работы, например, гибку трубы под острым углом или трехмерную гибку.

Электромеханический трубогиб C.B.C. FLEX 22 (V) (диаметр труб до 28мм)

Посмотреть

Электромеханический трубогибочный станок C.B.C. UNI 42 A (диаметр труб до 42мм)

Посмотреть

Для установки радиуса (угла) гибки используются различные схемы, в том числе механический способ (установка меток на циферблате) или с помощью управления через ЧПУ.

В основном, агрегаты с электрическим приводом выпускаются в виде стационарных станков для гибки трубопроката различного диаметра. Более компактные варианты – передвижные машины с электроприводом изготавливаются в виде тележек.

Изготовление ручного трубогиба

выйдет гораздо дешевле

Чаще всего строители изготавливают роликовый трубогиб с ручным приводом. Ролики располагают по форме равнобедренного треугольника, в основании механизма их нужно соединить лебедкой с цепным приводом. Верхний ролик нужно соединить с механизмом винтового зажима и пресса, чтобы инструмент мог совершать вращательно-поступательные движения.

Процесс сгибания трубы выглядит так:

• мастер помещает обрабатываемую заготовку (трубу) на ролики в основании механизма и плотно прижимает трубу;
• далее, поворачивая рукоятку лебедки, нужно протянуть заготовку между роликами;
• потом нужно усилить нажим, одновременно закручивая прижимной винт несколько раз;
• пропустить заготовку еще раз.

Виды профилегибочных станков и их устройства

Профильные трубы имеют различную толщину стен и диаметр, поэтому трубогибы требуются разные. Механизмы для гибки профтруб имеют конструктивные отличия от стандартных трубогибов для круглых труб. Ведь профили обладают большой устойчивостью к изгибанию, а также радиус сгиба у них обычно больше.

Станок для гибки профильной трубы

Основные виды трубогибов для профильного изделия:

• по типу привода;
• по методу изгиба;
• по месту расположения подвижного валика.

По типу привода

От угла загиба, а так же материала профтрубы и требуемой точности, зависит выбор гибочного станка, которые бывают:

1. Гидравлическими — предназначены для изгиба трёхдюймовых элементов. Они обладают высоким уровнем производительности, точности и скорости. Встречаются ручного и автоматического типа. Это самый мощный профилегиб, способный изогнуть любую трубу. В него входит — швеллер (широкие и узкие отрезки, по три каждого вида), петлевой замок, ролики — 3 шт. (размещённые на подшипниковых узлах), передающая ручка с втулкой, машинный домкрат.
2. Электрическими — рекомендованы для гибки профильной трубы большого диаметра. Используются чаще для магистральных трубопроводов. Аппарат состоит из:

• рамки из швеллеров;
• прокатных валов из металла— 2 шт;
• трёх шестерёнок;
• металлической цепи;
• редуктора, электрического двигателя с механическим приводом.
• Ручными — они работают за счёт физической силы человека. Предназначены для профиля малого диаметра. Инструмент работает по типу прокатного станка. Основные детали в большинстве своём металлические:
• опорный каток;
• ролики;
• элементы шасси;
• винт регулировки;
• подающая рукоятка.

По способу изгиба

Одну и туже деталь можно изогнуть разными способами, с использованием трубогибов различного типа:

• сегментных — популярность их в том, что деталь, возможно, протаскивать, для получения нескольких поворотных фрагментов;
• арбалетных — суть работы в натягивание металла и сгибание его в одной месте;
• пружинных — предназначенных для пластиковых изделий.

По месту расположения подвижного вала

Подвижной валик может находится в середине, или по бокам (справа или слева):

1. Конструкция, в которой подвижной ролик находится в середине, а крайние валики фиксируются к его корпусу. Они слегка приподняты над основой. Средний ролик устанавливается на специально смонтированном П-образном постаменте, посредине которого крепится крупный прижимной винт. С нижнего края, к винту приваривается прижимной ролик. В процессе вращения этого винта, происходит опускание или поднимание профиля, что приводит его к изгибу. К одному неподвижному ролику следует приварить ручку, с её помощью профиль перемещается по станку. Чтобы облегчить процесс прокатки, неподвижные валы объединяются цепью.
2. С подвижным валом с краю — он размещается справа или слева. Вращается вместе с частью основы, которая соединена со станиной металлическими петлями. На угол изгиба влияет уровень подъёма стола, высота которого меняется домкратом. Конструкция вращается за счёт центрального ролика, к которому приваривается ручка. Чтобы уменьшить прикладываемые усилия, устройство можно снабдить цепью.

Подводя итог, скажем, что наиболее подходящий вид трубогиба, для придания нужного загиба профильной трубе, при монтаже теплицы или некой конструкции на придомовом участке — с ручным приводом. Ведь размер профильной заготовки и объёмы работ небольшие.

Инструкция по работе с трубогибом

Процесс выполнения  работы несложный и, тем не менее, требующий соблюдения последовательности действий и некоторых технических особенностей.

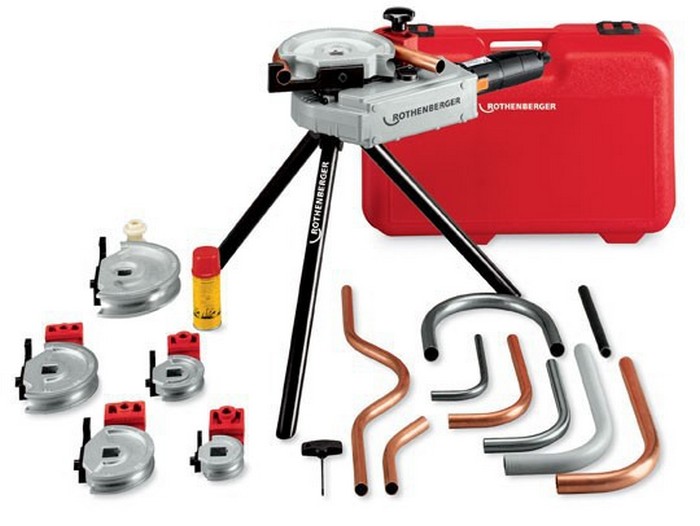

К примеру, работа с применением инструмента от компании Rothenberger выполняется следующим образом:

1. Нужно подготовить трубогиб – закрепить гибочную раму на корпусе гидроцилиндра входящими в комплект распорными болтами.
2. Приподнять верхнюю часть рамы и установить боковые шаблоны под конкретные параметры сгиба.
3. Расположить боковые шаблоны на равном расстоянии относительно оси гидроцилиндра.
4. Выполнить операцию сгибания трубы.

Учитывая высокий уровень мощности, создаваемой гидравликой, правильному (симметричному) расположению шаблонов следует уделять особое внимание. Малейший перекос может стать причиной повреждения инструмента. Рекомендуем также ознакомиться с технологическими тонкостями гибки металлических труб

Они подробно изложены в этом материале

Рекомендуем также ознакомиться с технологическими тонкостями гибки металлических труб. Они подробно изложены в этом материале.

Пользуясь трубогибом, нельзя забывать о техническом обслуживании приспособления. Очистка гидроцилиндра от пыли и грязи, контроль уровня гидравлической жидкости, своевременная замена (очистка) рабочего фильтра, проверка клапанов – это обязательные процедуры ТО, исполняемые периодически.

Выбор оборудования

Оборудование, которое вам понадобится для изгиба труб, требуется выбирать, исходя из материала и сечения заготовок.

Для медных труб можно применять простейшие ручные устройства. Ручные трубогибы рычажные, гидравлические отлично справляются со стальными трубами диаметром до 3 дюймов (в зависимости от модели).

Для изгиба профилированных труб требуется прикладывать достаточно большие усилия. Поэтому гибка профильных труб под заданный радиус должна выполняться при помощи устройств, предназначенных для такого типа изделий. Кстати, на таких же механизмах осуществляется изгиб толстостенных бесшовных труб круглого сечения.

Отечественные устройства для изгиба труб в домашних условиях ни в чем не уступают импортным аналогам, поэтому рассмотрим предлагаемые промышленностью модели.

Профилегиб ПГ-1 и ПГ-2

Самый популярный ручной трубогиб для изгибания профильных труб – ПГ-1, в этом немалую роль сыграла его сравнительно невысокая стоимость (400-500 долларов). Представляет собой переносное оборудование, которое позволяет выполнять операции непосредственно на месте ведения работ по монтажу. Позволяет гнуть алюминиевые, медные, стальные трубы сечением до 40х40 мм.

Конструкция состоит из трех роликов, закрепленных на станине. Протяжка трубы осуществляется центральным (прижимным) роликом, который проворачивается при помощи рукоятки.

Ручной трубогиб для профильной трубы ПГ-2 отличается усиленной конструкцией. С его помощью можно гнуть профиль сечением до 60х30 мм. Принцип привода такой же, как и у ПГ-1 – верхний приводной ролик, сама конструкция всех вращающихся элементов позволяет менять их ширину под определенный размер трубы.

Стоимость такого устройства значительно выше, она составляет 700-800 долларов.

Трубогиб ПГ-2

Существуют и другие профилегибы (роликовые трубогибы), но данные модели получили наибольшее признание.

Самодельные станки

Многие умельцы решили для себя вопрос изгиба труб более экономно. Сейчас можно встретить разнообразные модели станков, предназначенных для данных целей, которые по своим характеристикам не уступают заводской продукции, при этом широко используется электропривод. При этом самодельный станок для гибки профильных труб с электрическим приводом может стоить дешевле ручных устройств, выпущенных на заводах.

Станина станка должна выдерживать значительные нагрузки, поэтому ее лучше сделать из металлического швеллера. Позаботьтесь о ее надежном креплении к фундаменту, в идеале это должно быть сделано анкерованием.

Комплект валов, рабочих органов станка, может сделать любой токарь. Устанавливать их на станину необходимо с применением подходящих подшипников. Механизм привода валов может быть различной конструкции, применяется шестеренчатая и цепная передача. В качестве последней можно применять цепи газораспределительного механизма легкового автомобиля. Натяжитель для цепи применяется стандартный, автомобильный.

Для возможности изгибать заготовки по различным радиусам, самодельный трубогиб для профильных труб оснащается подвижным верхним роликом. Он монтируется на направляющих из металлических уголков. Регулировка положения верхнего ролика может осуществляться различными способами, чаще всего для этой цели применяют специальный винт.

Привод может быть ручным (вращаете ручку и протягиваете трубу) или электрическим, который избавит вас от необходимости прилагать какие-либо усилия. При установке такого привода необходимо позаботиться о наличие защитного кожуха, который будет закрывать механизм привода, это является обязательным требованием с точки зрения безопасности.

Подобные устройства позволяют эффективно выполнять изгиб профильных труб, имеющих большие сечения. Собрав и установив такой станок у себя в мастерской, вы можете быть уверены, гибка труб (профильных или круглых) перестанет быть для вас проблемой. С его помощью вы сможете сделать каркас под теплицу, изготовить оригинальный навес над крыльцом или любую другую необходимую конструкцию.

Рекомендации применения трубогиба электрического типа

Тип модели устройства для сгибания труб полностью зависит, от технических показателей материла, с которым необходимо работать. Кроме аппарата электрического типа бывает еще гидравлический и ручной трубогиб. Так, ручной применяется для трубопровода сечением до 3 см, второй тип более мощный, поэтому может использоваться для сгиба более мощных деталей.

Электрические устройства отличаются низкой максимальной погрешностью – до 1 градуса. Этот фактор влияет на цену инструмента, которая выше чем у других видов. Также, стоит отметить, что отличает их механизм выполнения процесса. Данное оборудование работает по заданной конфигурации намотки на колодку, которая имеет идентичную величину радиуса с желаемым изгибом.

Еще одна конструкция гибочного станка

Для начала рекомендуем ознакомиться с чертежами данной конструкции, которые представлены ниже.

Здесь, как видите, ролик прижимается посредством резьбовой передачи. В данном примере будет применяться гидравлический домкрат и ручной привод, в котором будут присутствовать элементы газораспределительного механизма (речь идет о тех, что в автомобильных двигателях). И еще один момент: не забывайте о личной безопасности! Всегда пользуйтесь при работе средствами индивидуальной защиты!

Теперь – непосредственно к процессу изготовления трубогиба своими руками

Шаг первый. Для начала сделайте нажимной вал и опорные валы. Если не умеете работать с токарным станком, то потребуется помощь профессионала

При этом важно, чтобы ролики имели хвостовики, необходимые для монтажа звездочек

Шаг второй. Прикрепите к валам подшипниковые опоры, закрепите шестерни на шпонки.

Шаг третий. Сварите каркас будущего станка трубогиба. Прежде всего, изготовьте квадратную раму, на которой имеются опорные ножки, после чего установите на нее конструкцию, посредством которой будет двигаться плита с роликом.

Шаг четвертый. Плитой в данном случае послужит швеллер (Н- или П-образный). Чтобы установить нажимной вал, проделайте на краях плиты отверстия с учетом габаритов подшипниковых опор.

Шаг пятый. Кусок швеллера с роликом подвесьте на четырех пружинах сверху каркаса (по углам предварительно приварите гайки, которые послужат вам в роли монтажных петель). Затем установите, наконец, гидравлический домкрат.

Шаг шестой. На нижней раме зафиксируйте приводные валы.

Шаг седьмой. Наденьте на звездочки цепь, надавите на нее внизу, дабы определить место, где будет располагаться натяжитель. Установите последний на станине конструкции.

Шаг восьмой. Установите ручку, чтобы вращать валы конструкции. Рекомендуем использовать ручку с вращающейся трубкой, чтобы работать было легче, а на руках не было мозолей.

Шаг девятый. Готовый трубогиб своими руками можете обработать специальным преобразователем ржавчины, после чего покрасить.

В конце остается только проверить полученную конструкцию на предмет работоспособности. На этом все, надеемся, что вы, следуя нашим инструкциям, обязательно получите желаемый результат! И в конце – еще один тематический видеоматериал.

Удачи в работе!

Преимущества итальянских станков

Каждая бездорновая трубогибочная машина Ercolina имеет следующие характеристики: оборудование со станиной максимальной жесткости, что увеличивает надежность и долговечность изделия; основная линия продукции оснащается колесиками и рукояткой для удобного перемещения по цеху; в возможностях бездорновых трубогибов — работа с трубами с разной толщиной стенки; даже самая дешевая модель производится и собирается исключительно в Италии, в связи с чем официальный поставщик (наша компания) может предоставлять заводскую гарантию на длительный срок.

Конструктивно продукция Ercolina не отличается сложностью и зависимостью от профессионального обслуживания. А это позволяет его использовать в цехах любого масштаба и проводить технические плановые осмотры своими силами.
