Сепаратор для стружки

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

• обычный пылесос
• плотное пластиковое ведро с крышкой

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

• пластиковая канализационная труба d-40мм
• полипропиленовый канализационный отвод под 90 градусов диаметром 40мм
• коронка 40мм или канцелярский нож

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

гравитация

трение

центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Типы стружкоотсосов

Такие станки бывают трех типов:

• переносные
• стационарные
• мобильные.

К категории переносных относят малогабаритные пылеулавливатели. Установку и разборку таких устройств легко осуществить за короткий промежуток времени. Они имеют малый вес, их можно ставить на стол. Они используются в тех случаях, когда работы прочих типов данного оборудования невозможна или затруднена. Это бывает по причине малой площади помещения или по техническим причинам. Стоит отметить, что переносные устройства не всегда качественно удаляют отходы, вследствие своей невысокой мощности, а, следовательно, и невысокой производительности.

Мобильные пылеулавливатели можно разместить возле станка. Они занимают мало места, и демонтаж тоже не займет много времени. Для перемещения понадобится тележка или штатные ролики. При помощи мобильных пылеулавливателей можно обслуживать два станка по очереди. Однако, обязательно выполнение следующего условия – станки должны работать в разное время. Некоторые модели таких стружкоотсосов имеют двухступенчатую систему фильтрации воздуха.

Стационарные стружкоотсосы устанавливаются на постоянное место, без возможности передвижения. Они отличаются более высоким уровнем мощности в сравнении с предыдущими вариантами.

Назначение

Убирать в комнате, где ведутся ремонтные работы, — кропотливое и трудоемкое занятие. Недостаточно просто смахнуть или смести веником опилки, частицы штукатурки, крупинки гипсокартона, поскольку пыль оседает на всех поверхностях помещения. В таком случае не поможет даже влажная уборка. Поэтому решение подобной проблемы одно — применить пылесос.

Но беда в том, что использовать бытовой прибор для очистки комнаты от строительной пыли — плохая идея, поскольку мешок устройства быстро забьется, поэтому придется его постоянно очищать. Кроме того, крупные частицы (например, щепки и куски раствора) станут причиной засора трубы и иных деталей бытового устройства.

Промышленный пылесос — крупногабаритный и дорогой прибор, поэтому его редко используют для чистки жилой комнаты, в которой был сделан ремонт. Но умельцы нашли простое решение этой проблемы. Самодельный фильтр «Циклон» — вот простое изделие, которым необходимо дополнить бытовой пылесос, когда надо очистить дом от пыли и не повредить устройство.

Типы стружкоотсосов

Такие станки бывают трех типов:

• переносные
• стационарные
• мобильные.

К категории переносных относят малогабаритные пылеулавливатели. Установку и разборку таких устройств легко осуществить за короткий промежуток времени. Они имеют малый вес, их можно ставить на стол. Они используются в тех случаях, когда работы прочих типов данного оборудования невозможна или затруднена. Это бывает по причине малой площади помещения или по техническим причинам. Стоит отметить, что переносные устройства не всегда качественно удаляют отходы, вследствие своей невысокой мощности, а, следовательно, и невысокой производительности.

Мобильные пылеулавливатели можно разместить возле станка. Они занимают мало места, и демонтаж тоже не займет много времени. Для перемещения понадобится тележка или штатные ролики. При помощи мобильных пылеулавливателей можно обслуживать два станка по очереди. Однако, обязательно выполнение следующего условия – станки должны работать в разное время. Некоторые модели таких стружкоотсосов имеют двухступенчатую систему фильтрации воздуха.

Стационарные стружкоотсосы устанавливаются на постоянное место, без возможности передвижения. Они отличаются более высоким уровнем мощности в сравнении с предыдущими вариантами.

История появления фильтра циклон

Создателем технологии циклонного фильтра является Джеймс Дайсон. Именно он первый сделал фильтр с работой, основанной на действии центробежной силы. Почему это устройство стало так популярно и востребовано, что изобретатель оформил на него патент?

Фильтр состоит из двух камер. Под действием центробежной силы внутри агрегата мусор начинает закручиваться в воронку. Крупный мусор

при этом оседает в первой камере, внешней, а пыль и легкий мусор собирается на внутренней стороне. Так через верхнее отверстие выходит чистый воздух.

Основные плюсы фильтра циклон:

• не требуются мешки для сбора пыли и их постоянная замена;
• компактные размеры фильтра;
• тихая работа;
• легко снимающаяся крышка позволяет регулярно проверять уровень загрязненности и своевременно выбрасывать мусор;
• скорость и эффективность работы.

Пылесос с фильтром циклон может использоваться и в быту, и в профессиональных целях.

Домашний пылесос настолько привычен в хозяйстве, что никто не задумывается о принципе его действия. С момента изобретения этого помощника в уборке помещений, использовался единственно возможный способ отделения пыли от чистого воздуха – фильтр.

С годами фильтрующий элемент совершенствовался, из банального мешка из плотного брезента, он превратился в высокотехнологичные мембраны, удерживающие мельчайшие частицы мусора. При этом от главного недостатка избавиться не удалось.

Создатели фильтров постоянно ищут компромисс между плотностью ячеек и пропускной способностью для воздуха. К тому же, чем загрязненнее мембрана, тем хуже проходит через нее воздушный поток. 30 лет назад, физик Джеймс Дайсон произвел прорыв в технологии уборки пыли.

Он изобрел компактный пылеотделитель, работающий по принципу центробежной силы. Надо сказать, что идея эта была не нова. Промышленные пилорамы использовали центробежные накопители опалок и стружек типа «циклон» достаточно давно.

Но никто не догадался применить это физическое явление в быту. В 1986 году зарегистрировал патент на первый пылесос циклонного типа, с названием G-Force.

Вообще существует три способа отделения пыли от чистого воздуха:

1. Фильтрующая мембрана. Самый массовый и дешевый способ убрать пыль. Применяется в большинстве современных пылесосов;
2. Водный фильтр. Воздух с мусором проходит через емкость с водой (как в кальяне), все частицы остаются в жидкой среде, на выход поступает идеально чистый воздушный поток. Такие устройства завоевали популярность, но их применение не стало массовым из-за высокой стоимости.
3. Центробежный фильтр сухой очистки типа «циклон». Является компромиссом по стоимости и качеству очистки в сравнение с мембраной и водяным фильтром. На этой модели остановимся подробнее.

Особенности конструкции домашних стружкопылесосов

В столярной мастерской изготовить функциональный стружкоотсос сможет даже любитель без технического образования. Первое что нужно отметить в таких аппаратах это наличие двигателя, работающего от электрической сети в 220 вольт. Трехфазные двигатели приобретать нецелесообразно, так как с их подключением в обычных условиях возникает много затруднений.

Лучше приобретать вентилятор с мощной крыльчаткой. Она обеспечивает хорошее спиральное завихрение всасываемого воздуха со стружкой.

Подготовительный этап

Самостоятельно изготовленный стружкоотсос обойдется в несколько раз дешевле по сравнению с аналогами в магазине. Часть деталей для сборки можно найти в мастерской или гараже, но некоторые из них все-таки придется покупать. Чтобы оборудование быстро изготовить необходимо:

1. Составить план работ. Необходимо четко знать, какие элементы потребуются при сборке;
2. Приобрести электродвигатель, проверить его работоспособность и возможность подключения к сети в мастерской;
3. Подобрать детали, которые самостоятельно изготовить невозможно;
4. Корпус. Он может быть изготовлен из дерева, но многие используют баки из прочного пластика с крышкой.

При подготовке нужных деталей времени на сборку аппарата потребуется 2-3 часа.

Какой выбрать воздушный насос

Сердцем всей системы аспирации служит воздушный насос. Вне зависимости от того, является ли система локальной или централизованной, эффективность её работы всецело зависит от производительности этого узла. Можно предложить несколько вариантов: промышленный пылесос, один или несколько канальных лопастных вентиляторов, либо один центробежный.

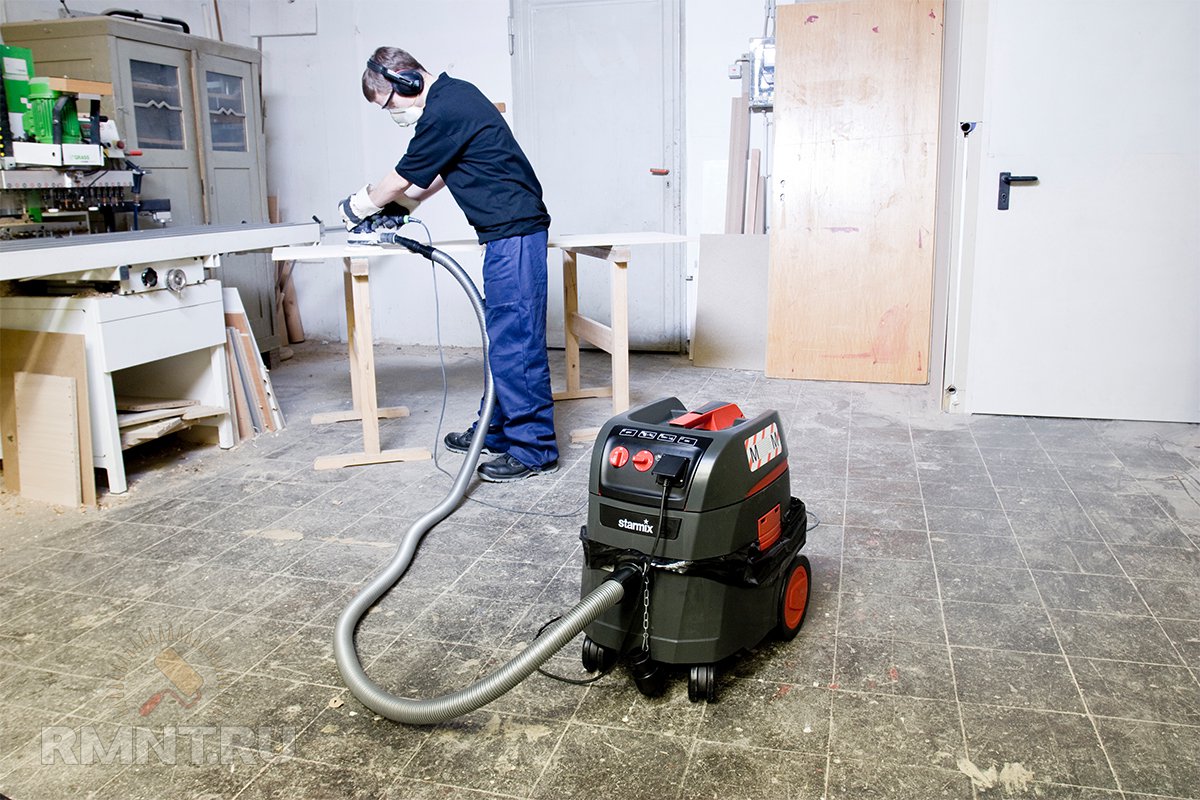

В домашних мастерских пылесосы используются наиболее часто в роли центрального узла системы аспирации. Объясняется это достаточно просто: во-первых, производительности такого оборудования зачастую оказывается вполне достаточно, ну а во-вторых, сам пылесос может использоваться для уборки мастерской, либо быстрой очистки рабочего места и инструмента. Для подобных целей могут успешно применяться как промышленные (строительные) пылесосы, так и бытовые электроприборы мощностью свыше 2–2,5 кВт. Нужно отметить, что есть большая разница между пылесосом и стружкоотсосом, но подробнее этой темы мы коснёмся несколько позже.

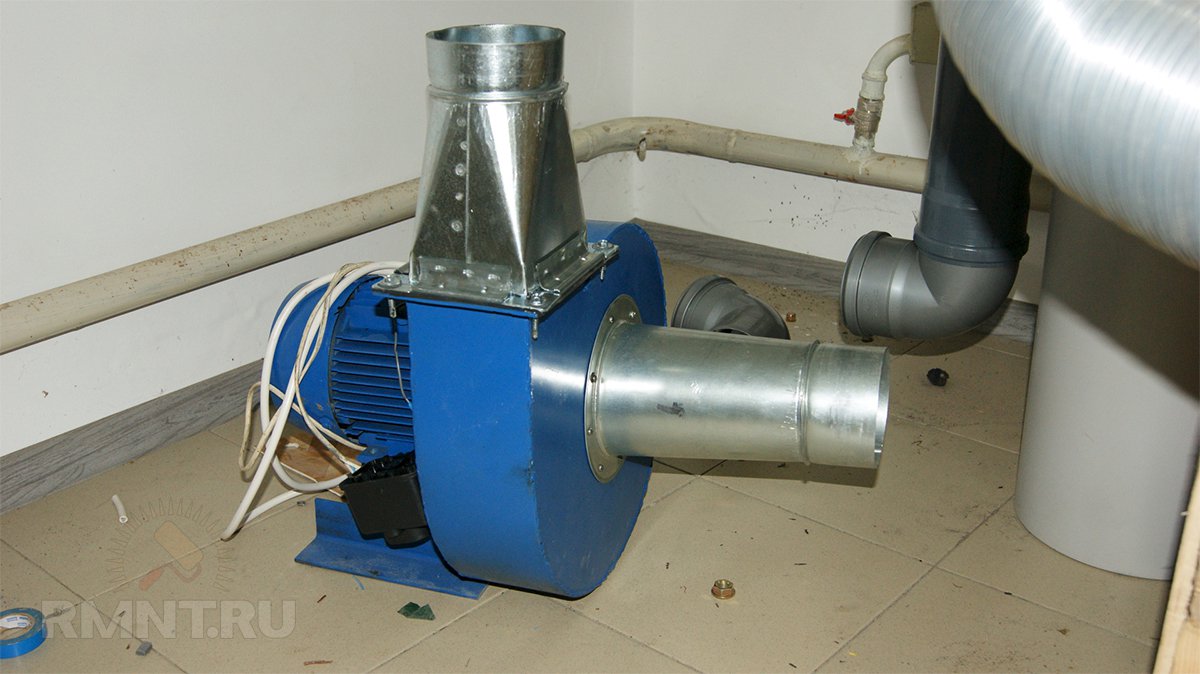

Другой тип систем аспирации подразумевает использование канальных вентиляторов высокой мощности. По сути, такой вариант представляет попытку адаптирования оборудования для нехарактерных целей, тем не менее, подобные проекты имеют право на жизнь и, более того, успешно используются в домашних и небольших производственных мастерских. Нужно помнить, что канальные лопастные вентиляторы крайне уязвимы к наличию в потоке перекачиваемого воздуха твёрдых частиц, поэтому их всегда устанавливают в конце цикла очистки, иными словами, такой воздушный насос перекачивает уже очищенный воздух, при том, что все элементы системы работают в режиме разрежения, но не нагнетания.

Говорить о ключевых параметрах насосного узла лучше в контексте сравнения современных пылесосов и стружкоотсосов. Всего таких параметра три: потребляемая мощность, объём перемещаемого воздуха, или попросту производительность, а также создаваемое разрежение. Если не вдаваться в технические детали, пылесос больше предназначен для отрыва частиц с поверхности, в то время как стружкоотсос ориентирован на захват взвешенных в воздухе частиц, вылетевших из-под рабочего органа, будь то фреза, пильный диск или шлифовальная лента. Среди прочих преимуществ стружкоотсоса необходимо выделить наличие сборного мешка внушительного объёма, а также нетребовательность к наличию в составе системы сепарационного узла, то есть циклонного отделителя. При этом центробежные вентиляторы, которые используются в абсолютном большинстве стружкоотсосов, сильно теряют в производительности, если в системе трубопроводов есть заужение сечения. Пылесосы же в составе общей системы аспирации требуют глушения выводов на оборудовании, которое в данный момент не используется. Поэтому системы на базе пылесосов лучше использовать в паре с ручным инструментом или, например, шлифовальными станками, где область захвата должна располагаться как можно ближе к зоне обработки для максимально эффективного удаления мелкодисперсной пыли, представляющей наибольшую опасность. В свою очередь, центробежные вентиляторы особенно полезны из-за возможности перекачивать воздух даже при высоком содержании частиц крупной фракции, ведь двигатель «улитки» расположен вне потока.

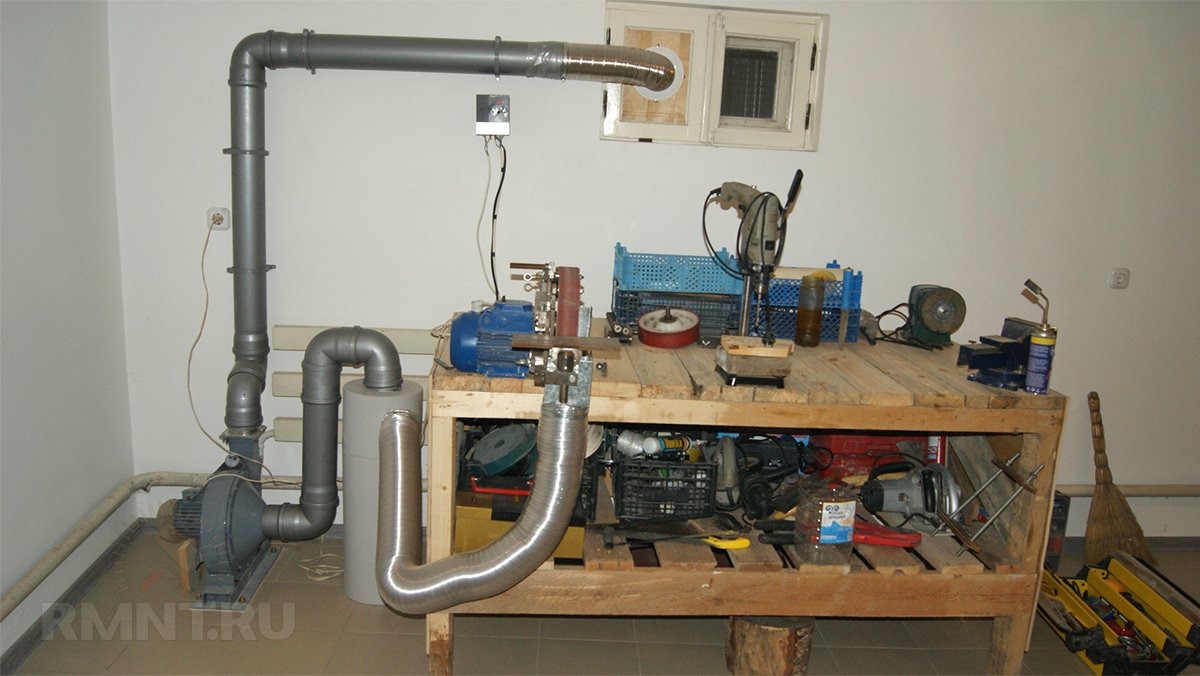

Как разместить воздуховоды

Прямой канал большого диаметра с гладкими стенками между стружкососом и деревообрабатывающим станком обеспечивает оптимальный воздушный поток. Это можно условно сравнить с ездой на автомобиле, когда максимальная скорость достигается на ровной и широкой дороге с плавными поворотами, а узкая, извилистая и неровная дорога заставляет двигаться медленнее. Узкие воздуховоды, изменения направления и неровности (как на внутренних стенках гибких шлангов) увеличивают сопротивление и затрудняют работу вентилятора. Длина воздуховодов также оказывает влияние, поэтому старайтесь сделать путь воздуха от станка до стружкососа как можно короче. Для монтажа в мастерской централизованной системы пылеудаления используйте металлические или пластиковые трубы с гладкими стенками максимально возможного диаметра, который можно подключить к входному патрубку вентилятора. Применяйте гибкие шланги только на коротких участках в местах присоединения к станкам и, если возможно, установите на станках патрубки диаметром 150 мм вместо штатных.

Мобильный стружкосос, подключаемый поочередно к одному из станков, можно использовать с гибким шлангом, но шланг должен быть коротким и иметь как можно больший диаметр для подключения к входному патрубку стружкососа.

Стружкоотсос и циклон своими руками

Подготовительные работы

• разработка плана, содержащего информацию о порядке изготовления и сборки конструктивных элементов;
• покупка и тестирование электродвигателя;
• подготовка материалов, инструментов;
• составление чертежа.

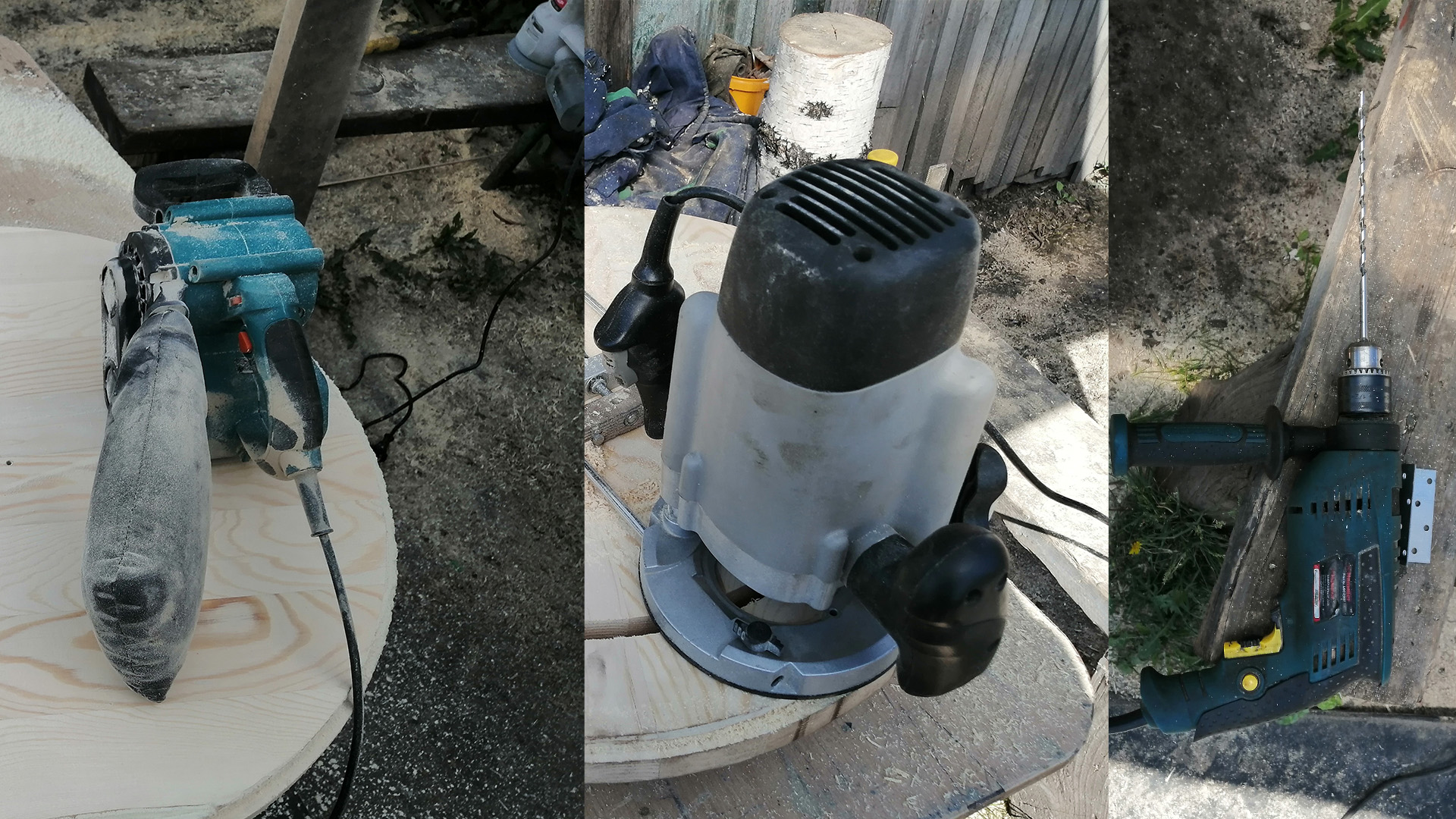

Необходимые инструменты

• дрель;
• лобзик;
• шуруповёрт;
• нож;
• струбцины;
• карандаш;
• циркуль.

Кроме того понадобится набор свёрл, в котором должно быть корончатое 50 – 60 мм для работы по дереву.

Материалы и крепеж

Для изготовления стружкоотсоса своими руками потребуется воздуховод. Фактически можно взять шланг от пылесоса, главное, чтобы он был в текстильной оплётке и имел гофрированную структуру. Понадобится канализационная труба длиной до 150 мм и диаметром не меньше 50 мм. Запаситесь канализационным отводом с углом 45° при длине до 200 мм. Купите пластиковое, герметично, закрывающееся ведро объёмом 10 – 25 литров и такое же, но поменьше в пределах 5 – 10 л.

Полезный совет! Главное, чтобы разница между самыми большими диаметрами вёдер составляла 70 мм.

Дополнительно потребуется:

• фанерный лист толщиной 20 мм – главное, чтобы его размер превышал диаметр большого ведра;
• самонарезающие винты широкой, плоской головкой для дерева: их толщина должна составлять 2/3 от толщины фанеры;
• универсальный герметик на гелиевой основе.

Изготовление циклонного фильтра

Процесс самостоятельного изготовления фильтра включает несколько этапов:

1. Монтаж фиксирующего кольца.
2. Фиксация бокового патрубка.
3. Прикрепление верхнего ввода.
4. Монтаж фигурной вставки.
5. Сборка фильтра.

Создание фиксирующего кольца и фигурной вставки

1. Обрежьте у маленького ведра бортик, к которому крепится крышка, чтобы получить цилиндр.
2. Теперь поставьте ведро на лист фанеры и очерчиваем его дно карандашом для получения окружности, для которой, руководствуясь азами геометрии, определяют центр.
3. После этого чертится вторая окружность, диаметром, большей первой на 30 мм.
4. Теперь выпиливаем лобзиком детали по этим окружностям для того, чтобы получить кольцо со вставкой.

Установка фиксирующего кольца

Монтаж фиксирующего кольца начинается с того, что оно крепится на кромке маленького ведра, в результате чего формируется бортик.

1. Используем для этого самонарезающие винты.
2. Надо перед этим засверлить отверстия, чтобы избежать расщепления фанеры.
3. Теперь надо разметить крышку большого ведра, поставив его на неё и обведя карандашом.
4. Остаётся вырезать деталь ножом и установить её на борт маленького ведра, зафиксировав саморезами.

Полезный совет! Обеспечьте герметичность всех соединений, перед установкой деталей, смазав их герметиком.

Установка бокового патрубка

Используем для изготовления патрубка канализационный отвод 45°. Чтобы его установить, надо коронкой высверлить отверстие в верхнем отделе маленького ведра, функцию которого теперь выполняет дно. Просверлив отверстие, сделайте его каплевидным, воспользовавшись ножом, тем самым, обеспечив надёжное прилегание патрубка, который фиксируется герметиком и саморезами.

Установка верхнего ввода

1. Необходимо в верхнем сегменте маленького ведра просверлить отверстие, тем, где раньше был центр дна.
2. Чтобы напрочь закрепить патрубок, надо воспользоваться квадратной фанерной заготовкой, толщина которой 20 мм, её центральное отверстие, должно быть рассчитано на патрубок диаметром 50 мм.
3. Заготовка крепится снизу самонарезающими винтами, желательно, чтобы их было 4-е.
4. Герметичность стыков обеспечивается с помощью герметика, посредством, которого и фиксируется верхний патрубок, без задействования дополнительных крепежей.

Сборка циклонного фильтра

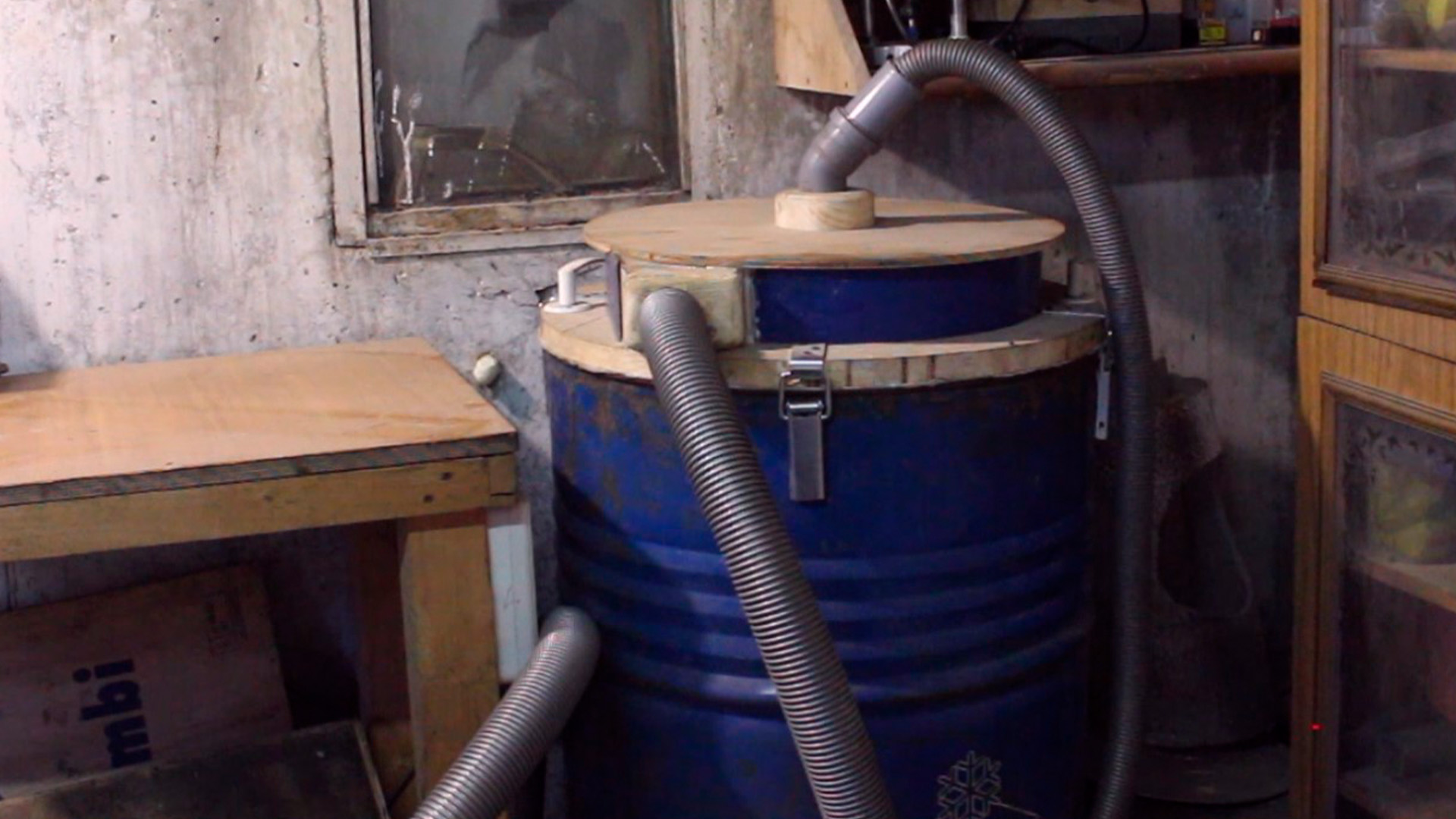

Сделанную конструкцию надевают на большое ведро, получая аппарат с примерной высотой 520 мм. Основная задача на этом этапе заключается в верном подсоединении воздуховодов, осуществляемом по следующей схеме:

1. Верхний патрубок прикрепляется к пылесосу.

2. Входящий под углом сбоку отвод подсоединяется к шлангу.

Изготовление стружкоотсоса

Желание создавать своими руками изделия из дерева для дачи или загородного дома потребует приобретения или изготовления соответствующего оборудования. Для столярной мастерской обязательно потребуется агрегат способный быстро удалять накапливающуюся стружку. Для домашней мастерской, в которой планируется обработка небольшого количества деревянных деталей можно изготовить пылесос своими руками.

Самой простой конструкцией такого агрегата считается стружкоотсос из пылесоса. Он достаточно прост в изготовлении и требует наименьшее количество деталей, которые необходимо изготовить самостоятельно. Вместо пылесоса можно изготовить устройство для всасывания стружки из вентилятора. К двигателю будет крепиться улитка. От её формы во многом зависит скорость создаваемого потока, а значит качество сбора стружки.

Подготовительные работы

Перед началом работ следует провести так называемые подготовительные работы. Они включают:

1. Выбор конструкции.
2. Подбор необходимых материалов и элементов крепления.
3. Следует нарисовать чертёж и составить технологическую карту.
4. Подготовить требуемый инструмент и расходные материалы.

Чем качественнее будет проделана предварительная работа, тем легче будет проходить сборка стружкоотсоса. Это сократит время на работу своими руками.

Инструменты

Для изготовления всех элементов стружкоотсоса понадобиться следующие инструменты:

• пила, ножовка или электрический лобзик для вырезания отдельных элементов корпуса;
• дрель (ручная или электрическая) с набором свёрл;
• набор отвёрток (форма головок и длина зависит от применяемых метизов и электрических контактов);
• нож строительный;
• инструмент для измерения и разметки.

Обычно в домашней мастерской свои инструменты хорошо хранятся. Главной задачей будет их подготовка. Пользоваться следует только хорошо заточенным инструментом.

Материалы и крепёж

Наличие необходимого материала и крепежа зависит от выбранной конструкции. Для простого стружкоотсоса потребуется:

1. Материалом для корпуса может послужить фанера. Она легко обрабатывается. Из неё можно легко изготовить бак требуемого объёма.
2. Для крепления фанерных заготовок потребуются деревянные бруски.
3. Готовые шланги. Они будут использоваться в качестве воздуховодов.
4. Двигатель. Целесообразно использовать готовые изделия от старых пылесосов или другой бытовой техники. На вал будет крепиться крыльчатка.
5. Для изготовления крыльчатки необходим поликарбонат.
6. Соединение всех элементов конструкции следует производить с помощью саморезов или болтовых соединений.

Для получения надёжного работоспособного стружкоотсоса следует выбирать качественные материалы и проверенные изделия.

Изготовление циклонного фильтра

Решить задачу, связанную с созданием такого агрегата можно двумя способами. Пойти по пути наименьшего сопротивления и приобрести готовое изделие. Современная промышленность выпускает большое многообразие таких стужкоотсосов, отличающихся объёмом, конструктивным исполнением и производительностью.

Для ручного изготовления требуются навыки владение ручным и электрическим слесарными инструментами. Корпус циклонного фильтра можно изготовить из любой ёмкости, подходящей по размеру. Её можно изготовить руками из имеющегося своего материала. Это может быть пустая ёмкость или бочка с крышкой. Фильтр должен оснащаться герметичной крышкой. Она должна плотно прилегать к корпусу и при необходимости легко сниматься. Это позволит быстро производить очистку и удаления накопившейся стружки.

Создание фиксирующего кольца и фигурной вставки

Перед сборкой корпуса необходимо подготовить фиксирующие кольца. Они будут элементами крепления боковых стенок. Кольца изготавливаются из того же материала, что и стенки фанеры или поликарбоната. Диаметр колец зависит от объёма накопительного бака.

Форма фигурной ставки зависит от конфигурации своего бака. Для простоты изготовления выбирают форму прямоугольного параллелепипеда. В этом случае фигурные вставки будут иметь форму прямоугольника или квадрата. Эти вставки изготавливаются вручную и фиксируются с помощью саморезов. Для устранения возможных утечек поступающего воздуха и создания полной герметичности стружкоотсоса шов заливают герметиком.

Почему пылесос все равно выходит из строя

При таком способе вся мелкая пыль будет поступать в мешок пылесоса, а более-менее крупные фракции просто осядут и останутся в ведре. Как уверяют самоделкины, более 95% строительного мусора оседает в сепараторе и лишь 5% попадает непосредственно в пылесборник бытового пылесоса.

Однако все дело в том, что даже эти 5% способны постепенно убить пылесос. Кроме того, даже у промышленных циклонов заявленный КПД редко бывает больше 90%, а что же говорить об изделиях, сделанных своими руками, в которых аэродинамика далека от совершенства.

Для 100% сборки мелкой фракции нужен электрофильтр или барботажная колонна.

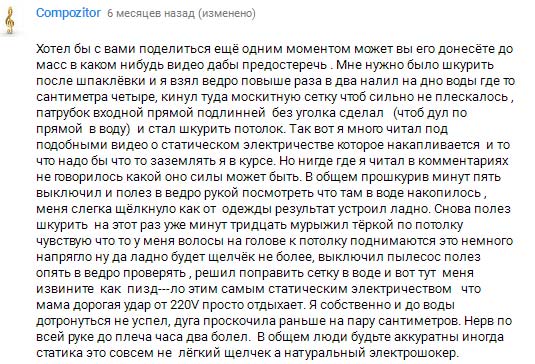

Кстати, от некоторых видов пыли, появляется очень сильное статическое напряжение. Будьте осторожны при работе.

Чем дольше вы работаете с агрегатом, не отключая его от сети, тем выше может быть заряд. Вот почитайте поучительный комментарий одного реального пользователя такой самоделки.

Поэтому на многих циклонах, даже заводской сборки, заземляют фланец.

Пять процентов мелкой древесной стружки конечно не страшны для бытового пылесоса. А если это будет мелкая цементная пыль при штроблении?

Такие частицы при попадании во внутрь, наглухо забивают фильтр.

Причем происходит это очень быстро. Вся эффективность «циклона» в течение считанных минут падает минимум на 2/3.

Главная проблема в мешке для сбора пыли. Он плотный, а площадь фильтрации маленькая. Поэтому он и не подходит для отходов от штукатурки и бетонных стен.

Что же делать? Неужели без настоящего строительного девайся не обойтись? При интенсивной работе, действительно спасает только дорогой и профессиональный инструмент.

Варианты исполнения и принцип работы

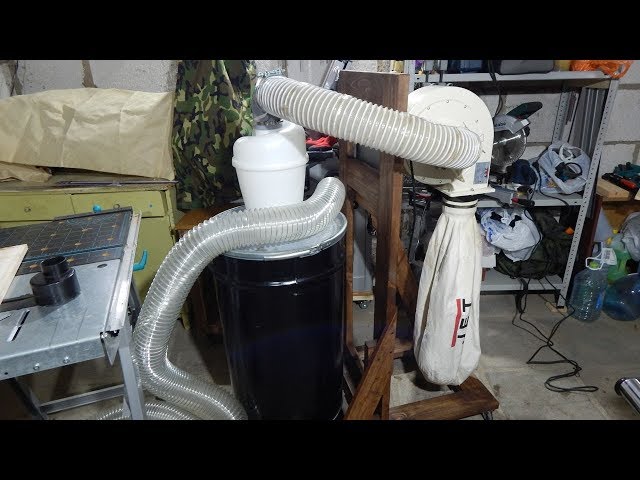

Стружкоотсос типа циклон в классическом исполнении – вертикально установленный цилиндр, плавно зауженный в нижней части. От создаваемого вентилятором разрежения внутрь корпуса затягивается загрязнённый воздух. Закручиваясь и попадая под воздействие центробежной силы, древесные отходы опускаются в нижнюю часть стружкоотсоса циклон, где установлен накопительный бункер.

Для сбора дисперсной пылеобразной взвеси устанавливается фильтровальный блок рукавных фильтров, способных к периодической регенерации путём встряхивания.

Различные модели стружкоотсосов предлагает фирма «Энкор». От самой малой – весом всего 8 кг, до профессиональной установки массой 76 кг, позволяющей одновременно подключить четыре воздуховода.

Помимо основного режима работы предусмотрена возможность сбора стружки с пола. Стружкоотсосы «Энкор» выпускаются под маркой «Корвет», различаются по добавленным к наименованию цифрам. Комплектуются мешками двух типов – фильтрующими и для сбора пыли.

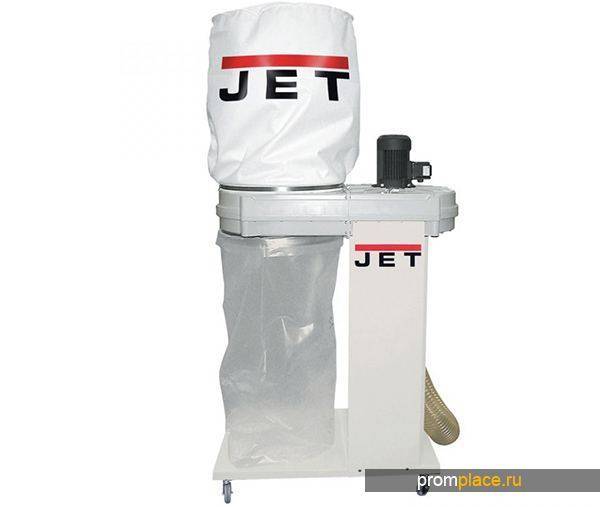

«Jet» – бренд, под которым выпускается аналогичная с «Корветом» линейка стружкоотсосов. Зачастую, между этими двумя поставщиками и приходится делать свой выбор потребителю. По мнению некоторых из них, стружкоотсосы «Jet» отличает лишь цвет и более высокая цена, но эксперты отмечают более продолжительный моторесурс этой марки.

Обращая внимание на дизайн, нельзя забывать о главных функциональных характеристиках: мощности потока и производительности. Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo». Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов. Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo». Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов. Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка

Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

Стружкоотсос типа циклон своими руками

При механической обработке различных материалов может образовываться большое количество стружки. С ее удалением ручным способом возникает много трудностей. Для существенного упрощения рассматриваемой процедуры стали использовать специальные приспособления, называемые стружкоотсосами. Их можно встретить в специализированных магазинах, стоимость варьирует в достаточно большом диапазоне, что связано с функциональностью, производительностью и популярностью бренда. При желании подобное оборудование можно изготовить своими руками, для чего достаточно знать разновидности и принцип работы.

Сборка стружккоотсоса

Последовательность сборки стружкоотсоса определяется на основании составленной схемы. Обычно первым собирают циклон. В готовый корпус устанавливают собранную своими руками крыльчатку. Далее в отверстия (входное и выходное) вставляют патрубки. Они должны быть надёжно закреплены. Это позволит избежать самопроизвольного отсоединения во время работы. Перед выходным патрубком устанавливают фильтр. Он может быть изготовлен самостоятельно. В отдельных самодельных конструкциях применяют автомобильные фильтры.

После завершения сборки подключают пылесос или проверяют качество контактов на двигателе и элементах коммутации (выключателе, устройств защиты и аварийного выключения, если они установлены).
