Cверлильный станок своими руками

Что делать если дома нет сверлильного станочка для печатных плат? Покупать конечно же дорого, да и бывает что станок не нужен для частого использования. Предлагаю вам 2 простые идеи для самостоятельного изготовления сверлильного станочка своими руками. Первый вариант очень прост, для его изготовления нам понадобится электродвигатель от кассетных магнитофонов. Помните такие? Такие двигатели можно снять с любого магнитофона китайского или советского производства.

Выглядят они примерно так:

Итак, электродвигатель у нас есть, еще нам понадобится сверло необходимого диаметра, обычно это 0,7-1мм, нужно взять тонкую пасту от шариковой ручки, тонкую нитку сантиметров 10, ножницы и секундный клей.

Все приготовили? Начинаем собирать.

Берем исписанную пасту от шариковой ручки (можно и новую) и отрезаем 15 мм, далее нам нужно насадить ее на вал двигателя чуть меньше половины (на 6-7 мм). Затем снимает ее с помощью отвертки или пинцета и отложим в сторону (хотя можно и не снимать).

Берем сверло, наматываем на него нитку виток к витку в 2 слоя, ниже фото:

Придерживая конец нитки (чтобы не размотался) наносим каплю секундного клея и быстро запихиваем сверло в трубочку. Если будете медлить, клей застынет.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

1. Циркулярная пила или распиловочный станок.
2. Электролобзик.
3. Углошлифовальная машинка (УШМ или просто «болгарка»).
4. Дрель или шуруповерт.
5. Шлифовальный станок.
6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

1. Фанера 15 мм.
2. Доска сосновая, массив;
3. Мебельные направляющие для ящиков;
4. Втулка;
5. Мебельная футорка;
6. Крыльчатая гайка;
7. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

1. Основание:
   • Вертикальная рама;
   • Шпиндельная коробка;
   • Платформа (горизонтальная опора);
2. Сверлильный стол;
3. Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
4. Дрель (шуруповерт);
5. Механизм подпружинивания и рукоятка подачи сверла.

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

• Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
• Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
• Пружина;
• Ходовой винт с параметрами Тr16×2, L = 200 мм;
• Стальной лист с примерной толщиной около пяти миллиметров;
• Кронштейн для ходового винтика;
• Маховик для винта;
• Блок приводных шкивов;
• Электрический двигатель;
• Блок с конденсаторами;
• Блок с ведомыми шкивами;
• Пружина возвратного типа для шпинделя;
• Клиновой ремень;
• Приспособление выключателя;
• Кабель сетевого типа с вилкой для использования розетки;
• Рычаг;
• Патрон для сверла;
• Различные расходные материалы для креплений – винтики и гайки.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

• на подставке-станине фиксируют подпорку;
• на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
• на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
• на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

• на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
• во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
• перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
• используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих

Вертикальная стойка для шуруповерта своими руками

Теперь давайте рассмотрим второй вариант самодельной стойки. В целом, конструкция очень простая, но самое главное — рабочая. Идея принадлежит автору YouTube канала Gökmen ALTUNTAŞ.

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

В сверлильный патрон вкручиваем переходник, на который надеваем круглую трубку. Ее нужно не просто надеть, а жестко зафиксировать при помощи эпоксидного клея.

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

Как сделать тиски своими руками из металла: материалы и последовательность работ

Слесарные и фрезерные тиски предназначены для работ с металлом, поэтому здесь потребуется более надежный и крепкий материал. Речь идет о прочной стали или чугуне. В то же время их, как и деревянные, можно изготовить собственноручно. Проще всего сделать своими руками тиски из швеллера. Для этого понадобится такой набор инструментов:

• сварочный аппарат;
• электрическая дрель;
• болгарка с кругом для зачистки;
• угольник для правильного определения углов;
• сверла разного размера и диаметра.

Кроме того, потребуются такие материалы и подсобные средства для изготовления тисков из швеллера своими руками:

Слесарные тиски проще всего изготовить своими руками из швеллера

• чертежи;
• швеллер из стали толщиной 6 мм;
• лист металла толщиной от 6 мм;
• уголок размером 70х70 либо 50х50;
• шпилька диаметром 16 мм, используемая в качестве прижимного винта;
• болты и гайки – 20 комплектов.

Пару гаек, в которые вкручивается винт, самостоятельно сделать нелегко, здесь лучше всего воспользоваться услугами профессионального токаря. Гайку к швеллеру приваривают максимально соосно. Торцы швеллера следует прикрыть, используя куски металлических листов, в планке необходимо сделать отверстие для винта.

На следующем этапе при помощи болгарки вырезают два уголка и пластину. Готовые уголки прилаживают к швеллеру с обеих сторон и накрывают кусочком металла. Таким образом, получается П-образная конструкция, которая является основой сделанных своими руками тисков из швеллера.

Для изготовления станины потребуется лист металла толщиной 7-10 мм, в котором просверливают по четыре дырки с каждой стороны, а также делают 6 отверстий на П-образном элементе. К станине приваривают одну гайку, а по бокам от нее – два металлических стопора. Изготавливают также своими руками губки для тисков: их вырезают из стали. Одну часть приваривают сразу, а вторую прикрепляют на подвижную деталь.

Тиски своими руками из уголка: пошаговая инструкция изготовления

Можно изготовить своими руками станочные тиски из металлического уголка. Для этого потребуются те же инструменты, что и для работы со швеллером, а материалы необходимо подготовить следующие:

• металлический уголок 30х30;
• шпилька с нанесенной резьбой;
• гайки под шпильки;
• маленький подшипник.

Образец чертежа тисков из уголка можно найти в интернете. В соответствии с требуемыми размерами несложно сделать собственное изделие. Сначала следует подготовить две заготовки, распилив уголок. Их размер зависит от ширины станины сверлильного станка. Далее из толстого металла при помощи болгарки изготавливают две губки и наносят разметку, по которой сверлят отверстия для их фиксации к основанию.

Станочные тиски можно сделать своими руками даже из металлических уголков

Затем необходимо сделать струбцину своими руками. Потребуется взять часть уголка с просверленным отверстием для шпильки. Подшипник лучше приварить сразу. На стороне, противоположной креплению с подшипником, необходимо зафиксировать такой же уголок и сделать отверстие для вала. С другой стороны следует приварить три гайки. Для удобного вращения шпильки к основе гайки крепят вороток. Такие тиски обойдутся значительно дешевле. Кроме того, зная их устройство, можно самостоятельно проводить ремонт тисков в случае необходимости.

Опытные мастера знают, что одновременно сверлить и держать детали довольно сложно. В итоге работа получается неточной, что сказывается на качестве изделия. Упростить задачу в значительной мере помогут тиски соответствующего типа. Используя рекомендации, приведенные в статье, можно сделать их своими руками. При этом такие тиски практически ничем не будут отличаться от приобретенных в магазине, но обойдутся значительно дешевле.

Настольный сверлильный станок из дрели

Самой распространённой конструкцией можно считать станок, выполненный из ручной или электродрели, которую можно выполнить съёмной, для возможности использования её вне станка, и стационарной. В последнем случае устройство включения можно перенести на станину для большего удобства.

Основными элементами станка являются:

• дрель;
• основание;
• стойка;
• крепление дрели;
• механизм подачи.

Основание или станину можно выполнить из цельного спила твёрдого дерева, мебельного щита или ДСП. Некоторые предпочитают в качестве основания металлическую плиту, швеллер или тавр. Станина должна быть массивной, чтобы обеспечивать устойчивость конструкции и компенсировать вибрации при сверлении для получения аккуратных и точных отверстий. Размер станины из дерева — не менее 600х600х30 мм, из стального листа — 500х500х15 мм. Для большей устойчивости основание можно сделать с проушинами или отверстиями под болты и крепить его к верстаку.

Стойка может быть изготовлена из бруса, круглой или квадратной в сечении стальной трубы. Некоторые мастера в качестве основания и стойки используют каркас старого фотоувеличителя, некондиционный школьный микроскоп, другие детали, имеющие подходящую конфигурацию, прочность и массу.

Крепление дрели осуществляется с помощью хомутов или кронштейнов с отверстием в центре. Кронштейн надёжнее и даёт большую точность при сверлении.

Сверлильный станок с использованием асинхронного двигателя

Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.

Оцените сложность работ по чертежам, которые мы даём в этой статье.

Устройство сверлильного станка с двигателем от бытовой техники

Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.

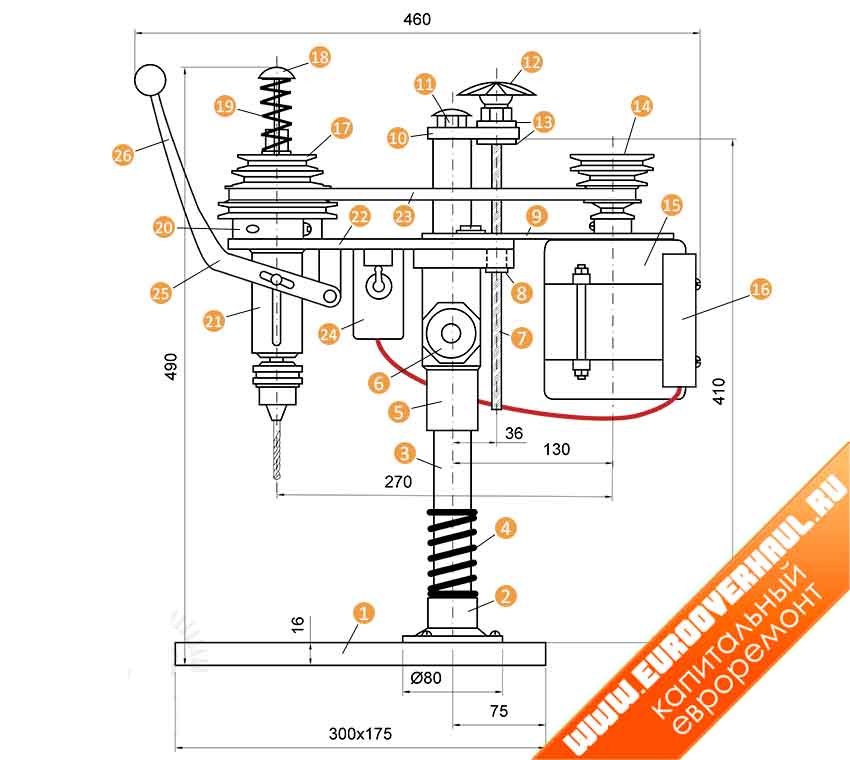

Чертёж сверлильного станка с двигателем

Детали и материалы для изготовления станка приведены в таблице:

Таблица 1

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80  мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка		см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Консоль привода

Четырёхручьевый блок ведущих приводных шкивов

Блок ведомых шкивов

Ограничительный стержень возвратной пружины

Разрезной хомут

Консоль шпиндельной головки

Шпиндельная головка обеспечивает и поступательное и вращательное движение. Она смонтирована на собственной базе — дюралюминиевой консоли.

Чертёж шпиндельной головки

Детали и материалы для изготовления шпиндельной головки приведены в таблице:

Таблица 2

Поз.	Деталь	Характеристика
1	Шпиндель	Стальной круг Ø 12 мм
2	Ходовая втулка	Стальная труба Ø 28х3 мм
3	Подшипник 2 шт.	Радиальный подшипник качения № 1000900
4	Винт	М6
5	Шайбы-прокладки	Бронза
6	Рычаг	Стальной лист δ 4 мм
7	Стопор ходовой втулки	Специальный винт М6 с рифлёной кнопкой
8	Гайка	Низкая гайка М12
9	Стационарная втулка	Стальной круг Ø 50 мм или труба Ø 50х11 мм
10	Подшипник	Радиальноупорный
11	Разрезное стопорное кольцо
12	Концевая переходная втулка	Стальной круг Ø 20 мм

Шпиндель

Ходовая втулка

Стопор ходовой втулки

Стационарная втулка

Концевая переходная втулка

Сверлильная головка в собранном виде

Сверлильный станок собран

Электрическая схема зависит от вида двигателя.

Простая электрическая схема  для заводского станка 2М112

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка. Вертикально-сверлильный станок. Настольный сверлильный мини-станок. Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Альтернативные конструкторские решения компоновки станков

На видео представлена противоположная конструкция: стол неподвижный, а сверлильное устройство ходит в вертикальном направлении.

Сверлильный станок из домкрата своими руками можно собрать и по другим схемам, все будет завесить от его конструкции.

Видео с примерами работы

В заключении можно сказать, что собранный сверлильный станок, в данном виде, открывает кучу возможностей для последующего его улучшения своими руками. Например, можно так же установить координатный стол и добавить фрезер. Так же данный станок можно переделать в чашечный или плоскошлифовальный станок, при этом особых изменений в конструкции не потребуется, просто нужно будет дополнить его отдельными деталями.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

О сервисе MosCatalogue.net

MosCatalogue.net – это сервис, который предоставляет вам возможность быстро, бесплатно и без регистрации скачать видео с YouTube в хорошем качестве. Вы можете скачать видео в форматах MP4 и 3GP, кроме того можно скачать видео любого типа.

Ищите, смотрите, скачивайте видео – все это бесплатно и на большой скорости. Вы даже можете найти фильмы и скачать их. Результаты поиска можно сортировать, что упрощает поиск нужного видео.

Скачивайте и смотрите океан бесконечного видео в хорошем качестве. Все бесплатно и без регистрации!

Самодельные станки для сверления печатных плат

Мини-станочки для сверления плат радиолюбителями также заимствуют привод от различных маломощных устройств. При этом используют резаки для обрезки фотографий в качестве рычагов, паяльники, цанговые карандаши вместо патрона. Место сверления подсвечивают светодиодными фонариками — возможностей для технического творчества достаточно.

Эта статья в основном предназначена для тех, кто любит мастерить и собирать различные механизмы. Ниже мы разберём, как сделать сверлильный станок из рулевой рейки своими руками. Вы увидите, что это не очень сложно, зато данное устройство значительно облегчит вам жизнь, так как станет хорошим подспорьем в домашнем хозяйстве.

Станок из рулевой рейки

Конструкции на основе микроскопов

Хорошо приспособили под сверлильные стойки старые советские биологические микроскопы: МБИ-1, МБИ-2, МБИ-3, МБИ-10и и т.д. Необходимо разобрать микроскоп, снять все линзы, оставить станину.

Для крепления двигателей, в зависимости от модели, вытачивают втулку на токарном станке внутренним диаметром равным диаметру двигателя. Втулку приворачивают к стойке винтами. В некоторых школьных микроскопах уже имеется отверстие под двигатель, остается его купить или снять с другого устройства. Самое сложное – отцентровать сверло (минимизировать его биение). Под двигателем, при желании, можно установить светодиодное освещение или лазерный указатель. Далее установить стол для установки деталей. На фото стол имеет ящик для хранения сверл.

Такие миниатюрные сверлильные станки из микроскопа можно применять для сверления печатных плат, небольших заготовок, другими словами – обрабатывать мелкие детали.

Собираем сверлильный станок из дрели

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.

ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели  и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее

Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты

Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80 мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка	см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Возможности станка

Самодельный станок с приводом и электродвигателем от стиралки – мощное и простое в эксплуатации устройство. За счет ременной передачи снижаются набираемые движком обороты, а скорость – увеличивается. В итоге инструмент быстро и легко сверлит даже толстую сталь сверлами любого диаметра.

Собрав и покрасив самоделку, можно приступать к ее тестированию. Запуск оборудования проходит следующим образом:

• вспоминаем технику безопасности (что сверлильный станок крайне опасен, поэтому надежно фиксируем его на рабочей поверхности и используем средства индивидуальной защиты);
• подключаем станок к электросети;
• устанавливаем сверло нужного сечения;
• кладем под сверло лист металла, который требуется просверлить;
• просверливаем необходимое количество отверстий.

Результат порадует мастера: крутящего момента будет достаточно для просверливания даже толстой стали. Более того, нет ограничений по используемым сверлам – можно устанавливать в патрон даже большие по диаметру «головки». Если набираемых электромотором оборотов мало, несложно усовершенствовать конструкцию: зафиксировать на ведомой оси еще один шкив поменьше. Станок ускорится и «возьмет» металл любой толщины.

Интересное:

• Как сделать станок из двигателя от стиральной машины
• Токарный станок по дереву из двигателя от стиральной машины
• Шлифовальный станок из мотора от стиральной машины
• Что можно сделать из старой стиральной машины
• Как сделать пресс для яблок из стиральной машины?
• Поменять ремень на стиральной машине Ariston

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Варианты и методики для создания хорошего сверлильного станка

На промышленных предприятиях и в цехах с большими объемами повторяющихся процедур, связанных с обработкой материалов, не обойтись простыми конструкциями.

Это обеспечено тем, что в ходе выполнения сверлильных мероприятий подвергаются механической обработке материалы с различной плотностью и твердостью.

Чтобы собрать качественный и производительный станок для сверления отверстий можно выбрать разные варианты, к наиболее распространённым из них относятся следующие:

• станок для сверления из профессиональной дрели с надежной и устойчивой подставкой;
• оборудование с асинхронным двигателем и возможностью установки сверл разного диаметра.

Отличающиеся по конструкции вертикальные и горизонтальные станки для сверления, изготовленные собственноручно, позволяют работать с разными материалами.

Используя оба варианта можно значительно сэкономить средства, не тратя их на приобретение дорогого станка заводского производства, который не так часто будет эксплуатироваться.
