Сверлильный станок из рулевой рейки: конструктивные особенности и этапы сборки своими руками

Общая информация

Сверло приводится в движение электродвигателем

Как правило, такие механизмы используются исключительно для сверления пластика, дерева и металла, хотя вместо сверла можно закрепить ту же металлическую щётку для шлифовки чего-либо. На фото вверху вы видите самую обычную сборку, где шпиндель вращается силой электродвигателя. К нему уже присоединяются другие элементы, например, патрон и сверло.

Можно сказать, что данный станок лучше, чем обычная дрель, так как он зафиксирован в стационарном положении, следовательно, шансов сломать сверло гораздо меньше. Здесь, по сути, нужно просто вовремя подставлять различные детали, в которых необходимо сделать отверстие. Ещё одним немаловажным преимуществом такого механизма является высокая точность, которой невозможно достигнуть при ручном сверлении. Если станок снабжён тисками, то нивелирование будет гарантированным. Ниже вы сможете посмотреть видео ролик такого самодельного агрегата.

Видео: самодельный агрегат

2 Подбор подходящих элементов

Собирать самодельный станок приходится их подручных средств, поэтому выбору отдельных деталей для конструкции надо уделить серьезное внимание. В первую очередь подбирают материал для станины

В легких станках, типа агрегатов для печатных плат, станину можно делать даже из прочного дерева, предварительно укрепив ее стальной пластиной и резиновыми ножками. Но так как мы рассматриваем куда более серьезный агрегат, то и подходить к его сборке надо по-другому

В первую очередь подбирают материал для станины. В легких станках, типа агрегатов для печатных плат, станину можно делать даже из прочного дерева, предварительно укрепив ее стальной пластиной и резиновыми ножками. Но так как мы рассматриваем куда более серьезный агрегат, то и подходить к его сборке надо по-другому.

Идеальным будет вариант, если вам удастся прикупить мобильную или же снять старую станину с древнего настольного станка. Тут уже смотрите по своим возможностям.

Для станка понадобится внутренний стержень с зубьями

Основная стабилизирующая рейка выполняется из уголка или швеллера. Его толщина должна быть не меньше чем 3 мм. Только такая деталь способна выдерживать нагрузки, не даст вибраций и люфта.

Держатель под рабочий механизм делают тоже из стали. Тут уже подбор ведется в зависимости от самого двигателя, который намереваются использовать. Его рассмотрим чуть позже.

При вращении рулевая рейка может поднимать или опускать зафиксированный на ней механизм. Причем манипуляции ведутся очень тщательно, вплоть до миллиметра. Плюс, на многих рулевых рейках есть возможность ослабления или усиления напряжений, что приводит к возможности тонкой регулировки ее работы.

Ручки желательно снимать с готовых станков, но можно создавать и самостоятельно. Точно так же при необходимости рекомендуется пользоваться производственными патронами и втулками. Благо, достать их очень легко.

2.1 Подбор рабочего механизма

Что интересно, рабочий механизм в самодельном сверлильном станке может быть не только традиционным, но и существенно упрощенным. Речь идет о замене двигателя и блока питания уже готовой дрелью или агрегатом для сверления бетона, металла и т.д. Эти переносные инструменты имеют практически те же габариты, что и обычная дрель. Однако их мощность позволяет сверлить металл без какого-либо серьезного сопротивления.

Все что от вас требуется в такой схеме, это прикрепить дрель несколькими скобами, предварительно зафиксировав ее в правильном положении. Она должна быть направлена полностью перпендикулярно к основанию станка.

Если рассматривается схема станка из рулевой, то здесь использование дрели даже предпочтительнее. Да и времени на его сборку у вас уйдет гораздо меньше.

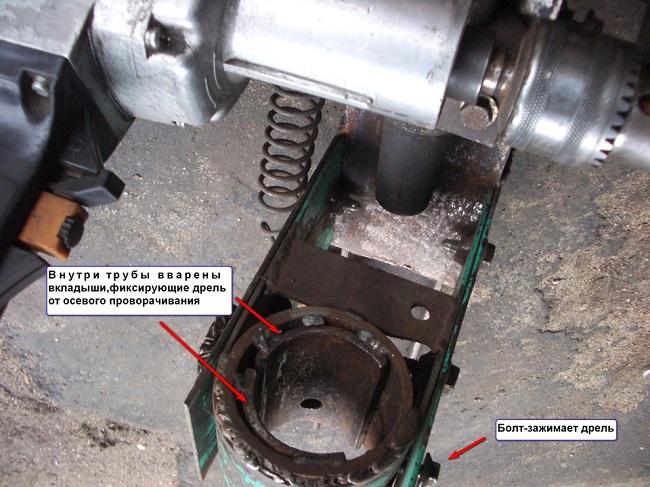

Устройство крепления дрели к раме станка

Второй вариант – установка асинхронного двигателя от какого-то электроприбора. Тут уже при сборке своими руками придется повозиться подольше. Но в общем, технология остается все той же.

2.2 Этапы сборки самодельного станка из рулевой

Обратимся же непосредственно к технологии сборки станка. За основу возьмем схему с использованием рулевой от автомобиля ВАЗ и готовой дрели, которую надо только зафиксировать и правильно подключить.

Этапы работы:

Разбираемся со станиной, монтируем ее в правильном положении.
Растачиваем в станине пазы и отверстия под будущие тиски.
Монтируем основную рейку из уголка или швеллера.
Крепим к ней рулевую.
Монтируем на рулевую ручки, регулируем ее ход.
Устанавливаем на верхнюю часть рулевой крепления под дрель.
Монтируем дрель в правильном положении, регулируем угол ее наклона.
Окончательно фиксируем рабочий механизм.
Подводим все провода, дотягиваем болты, тестируем систему.

Как видите, ничего сложного в этом деле нет.

Сверлильный станок из рулевой рейки и дрели

Существенно упрощается процесс за счет использования уже готовых решений, таких как дрель и рулевая. По сути, вам нужно только собрать их все воедино и убедиться в том, что сборка прошла правильно.

2.3 Отличия при сборке станка с асинхронным движком

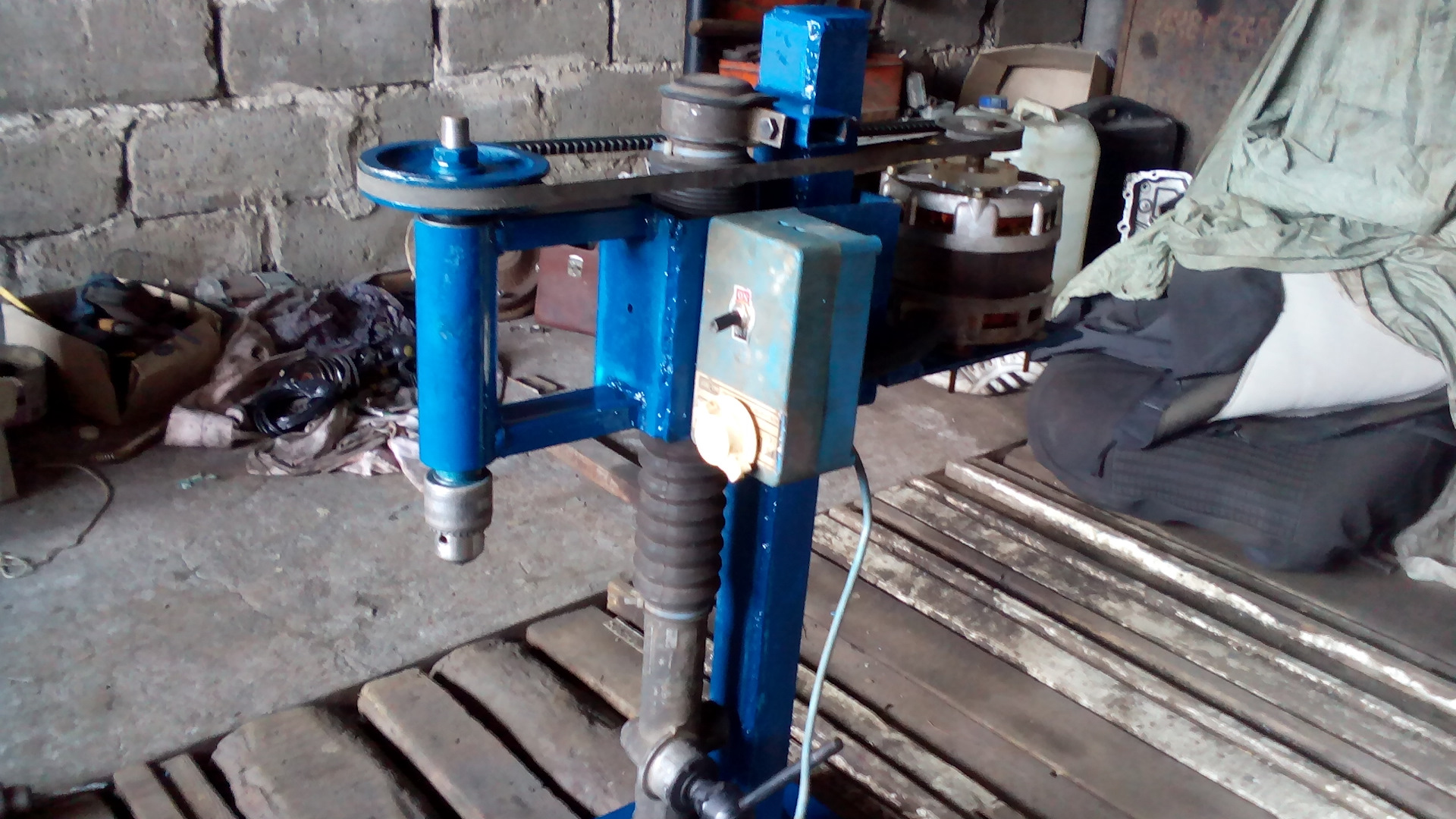

Если же вы собираетесь использовать отдельный движок, то здесь уже придется немного подумать. Сам по себе движок хоть и создает усилия, но их еще надо как-то передать.

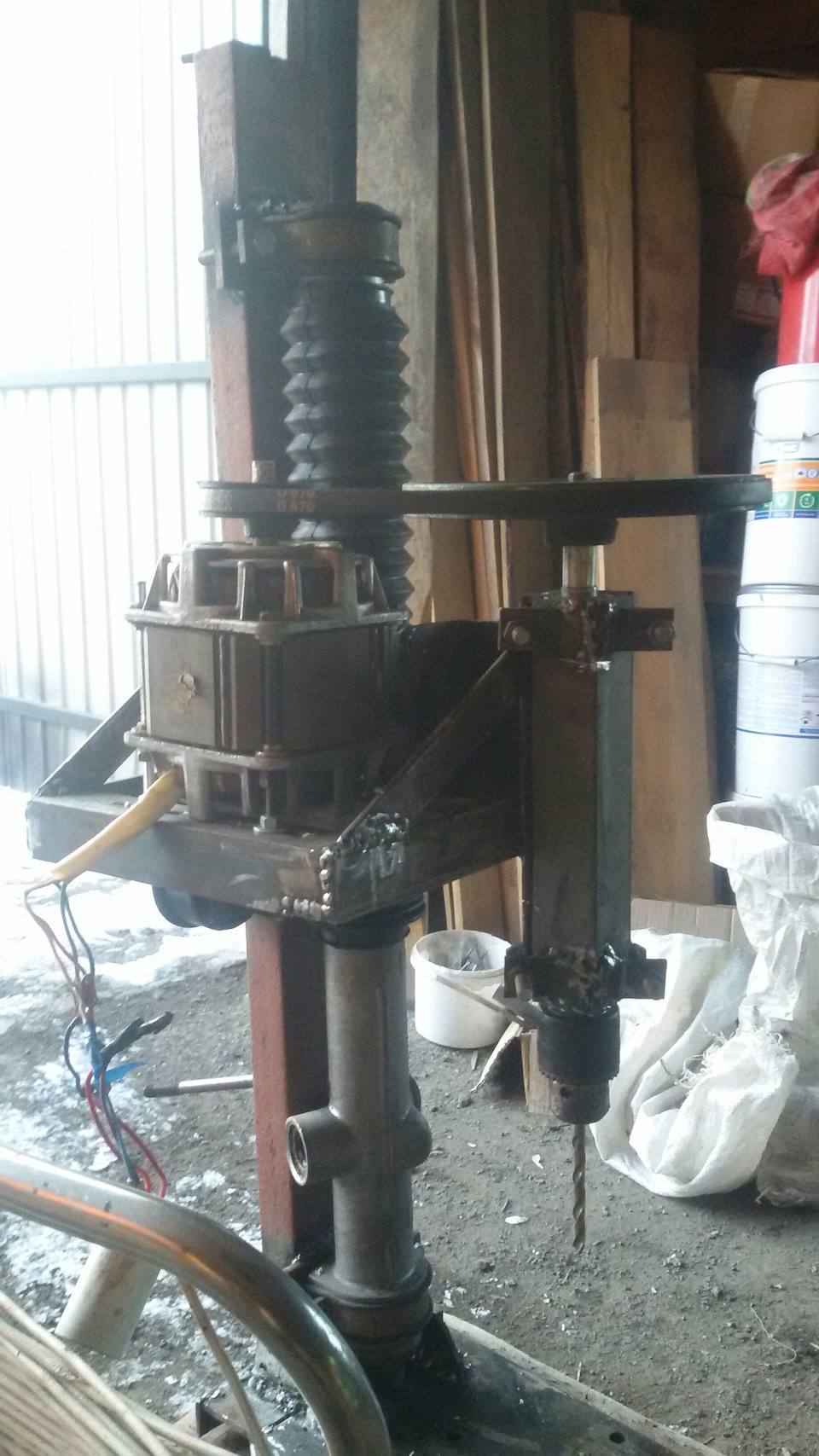

Часто движки в таком случае монтируют параллельно рулевой, а сам механизм устанавливают с другой стороны. Передача усилий ведется за счет стандартного механизма из двух колес и ремня. Шпиндель на валу можно брать заводской, к нему же подводят патрон и все остальные детали.

Также движку наверняка потребуется отдельный блок питания, который располагают на станине или возле нее. Да и всю конструкцию лучше будет скрыть под металлическим или деревянным корпусом. Дабы избежать возможного засорения, поломок или несчастных случаев.

Процесс изготовления самоделки:

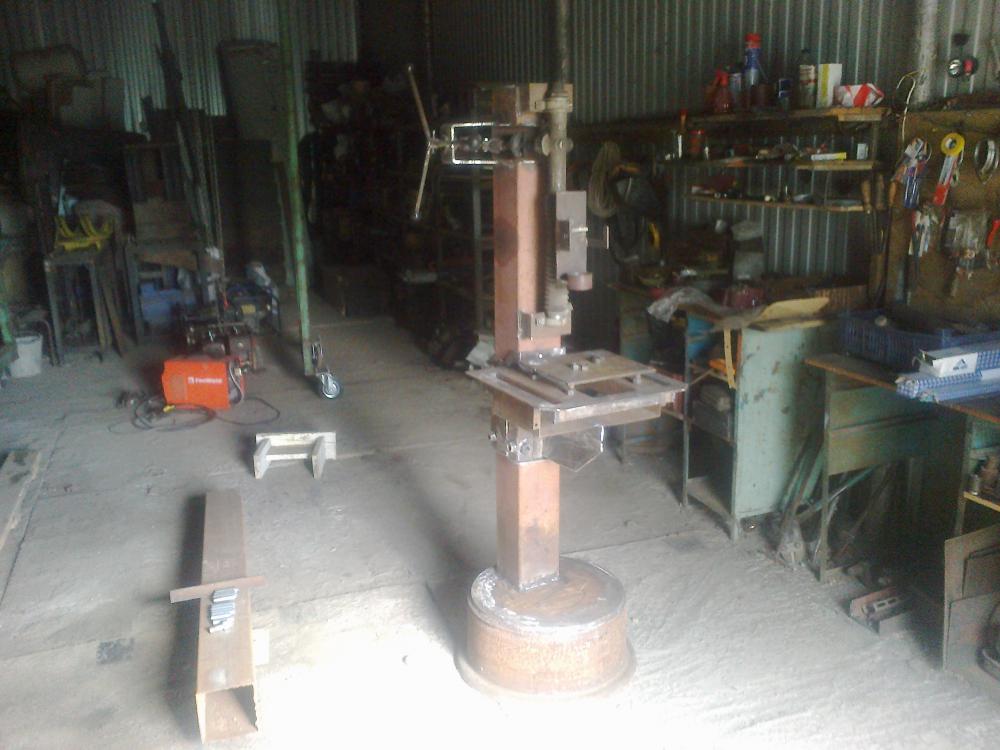

Первым делом собираем основание станка, проще всего сделать его прямоугольным, но автор решил сделать основу в виде круга. Для начала чертим круг, а потом нарезаем куски труб, которые будут уложены в этот круг.

В завершении сгибаем в круг профильную трубу и все хорошо свариваем. Чтобы согнуть трубу в круг, делаем в ней ряды пропилов болгаркой, они должны быть на одинаковом расстоянии друг от друга.

Подготавливаем и привариваем к основанию стойку, она должна находиться четко вертикально. Укрепляем стойку, вырезав треугольник из трубы или другими деталями. Само собой, стойку для трубы хорошо зачищаем от ржавчины и изначально проверяем, чтобы труба была ровной.

Изготовим каретку, которая будет двигаться по стойке. Каретка делается из профильных труб, резьбовых стержней и подшипников, которые работают в качестве роликов. Все это дело стягивается гайками с шайбами. Каретку затягиваем на стойке, в итоге подшипники плотно прижимаются к трубе, и люфтов практически нет.

В завершении изготавливаем из стальной пластины крепления для мотора. Отверстия должны иметь овальную форму, чтобы мотор можно было отодвинуть, тем самым натянув ремень.

Рабочая ось с патроном. Первым делом изготовим втулку для оси, для этого понадобится кусок круглой трубы, в нее запрессовываем подшипники, для долговечности лучше поставить по два подшипника с каждой стороны.

В качестве оси автор использует резьбовой стержень, наворачиваем на ось по две гайки с каждой стороны, в итоге получается упор. Вставив ось на свое место, завариваем подшипники сверху шайбами и обрабатываем сварку болгаркой.

Изготовленная втулка строго под прямым углом приваривается к каретке. Вот и все, теперь с одной стороны ставим на ось шкив, а с другой стороны устанавливаем сверлильный патрон. Перед финальной установкой проверяем угольником с разных сторон, чтобы сверло стояло строго перпендикулярно относительно основания.

Подающий узел. Изготавливаем поддающий узел, для этого берем блок с велосипедными звездочками и делаем под него ось, в итоге звездочки должны свободно вращаться на оси. Ось приваривается к пластине, а пластина крепится к каретке. К самому блоку звездочек привариваем ручку, которую можно сварить из профильных труб.

Устанавливаем цепь от велосипеда, на основе делаем простой фиксатор для цепи. Пробуем поработать, выбираем для себя оптимальную звездочку, чтобы работать на станке было легко и комфортно.

Ставим включатель в доступном месте, красим станок, вот и все, после этого станок можно будет тестировать. Для демонстрации работы автор сверлит довольно толстую листовую сталь, используя сверла большого диаметра. Крутящего момента хватает с лихвой, что и требовалось доказать. Если обороты будут недостаточными, на ведомую ось можно поставить еще один шкив маленького размера.

Процесс изготовления станка, также показан в этом видео:

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли.

Основные узлы

Независимо от сложности, обусловленной необходимостью решения тех или иных технических задач, каждый самодельный сверлильный станок содержит в своей конструкции следующие основные узлы:

станина;
электродвигатель;
патрон для сверла;
передаточный механизм;
органы управления и измерительное оборудование.

Основным конструктивным элементом любого станочного оборудования является станина — массивный конструктивный узел, к которому крепятся все остальные детали. Как правило, в качестве станины используют массивную металлическую или деревянную плиту.

Патрон выполняет функцию держателя сверла, которое будет использовано в ходе сверления отверстий различных диаметров.

Электрический двигатель, получающий питание от бытовой сети, предназначен для создания вращающего момента и передачи его патрону через передаточный механизм.

Передаточный механизм позволяет уменьшать или увеличивать скорость вращения патрона при перестановке имеющегося в нем приводного ремня с одной пары шкивов на другую. Шкив для сверлильного станка можно взять от оборудования промышленного изготовления или сделать самостоятельно.

Измерительное оборудование представляет собой линейку, которая закреплена на вертикально движущейся части станка. При этом точка отсчета расположена на неподвижной части, а движущаяся совместно со сверлом вниз линейка указывает глубину высверливания глухого отверстия.

Станок из дрели

Удобный станок из дрели. В состав конструкции обязательно входят:

Передаточный механизм для сообщения нужного движения от двигателя всем рабочим элементам.
Рабочие и управляющие элементы – например, прикрепленное к патрону сверло, которое связано с валом вращения и шпиндельным механизмом.
Электрический двигатель с ременной передачей, через которую вращение передается к рабочим деталям. Кроме ременной имеется реечная передача, которая удерживает сверло в нужном направлении с помощью специальной ручки.

Принцип работы сверлильного станка из дрели. Удивительно, но такие самодельные сверлильные станки из дрели при всей своей простоте способны выполнять самый широкий набор функций. Из всех домашних аппаратов, выполненных из дрели, самым простым является присадочный агрегат без рулевой рейки. При этой модификации особенно важен тяжелый стол: он будет смягчать вибрацию во время рабочего процесса.

Металлический стол под станок можно соорудить из пластины размером 500 мм х 300 мм и толщиной не менее 5 мм.
Размеры металлических уголков для стойки к дрели – 50 х 50 мм. Соединять металлические детали при помощи сварки. Для этого соединить стойку с поверхностью металлического стола под прямым углом.

Дрель на стойке закрепить хомутиками. К столу прикрепить тиски. Швы зачистить металлической же щеткой.
Все элементы станка нужно выставить по уровню. Механизм выполняется в виде длинной гайки с болтами

Четыре гайки привариваются к каждому уголку основы с последующим закручиванием болтов.

Смазка и финальная покраска – не менее важное дело, которым не стоит пренебрегать. Прежде всего, это защита станка от коррозии

Смазку делать любой технической смазкой. Краска может быть любой.

Основные этапы работ

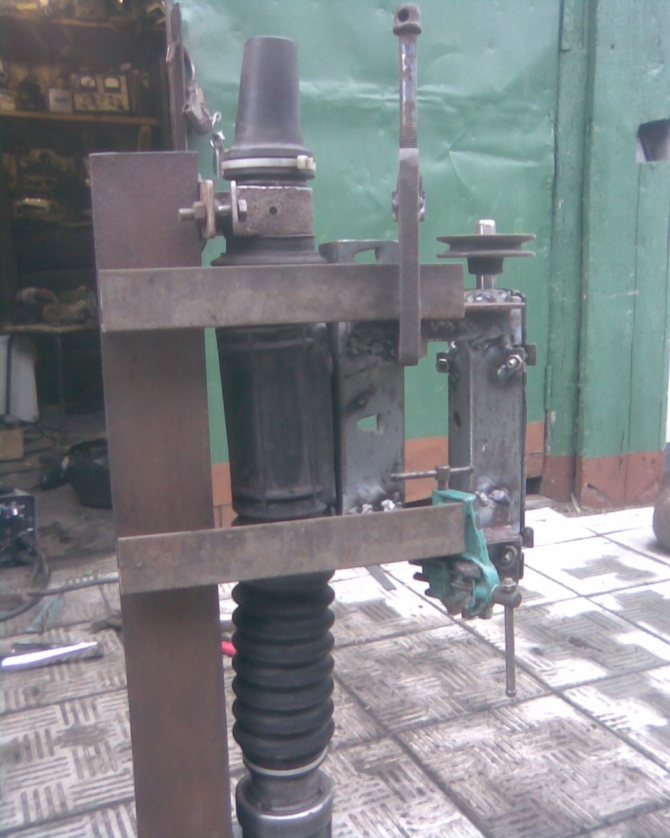

Первым делом при помощи хомута автор крепит электродрель к рулевой рейке: сам хомут мастер устанавливает примерно посередине корпуса, а в нижней части крепит дрель к рейке с помощью болта и гаек.

После этого необходимо сделать основание стойки. В данном случае мастер использует уже готовую площадку с креплением. Устанавливаем и фиксируем рулевую рейку авто.

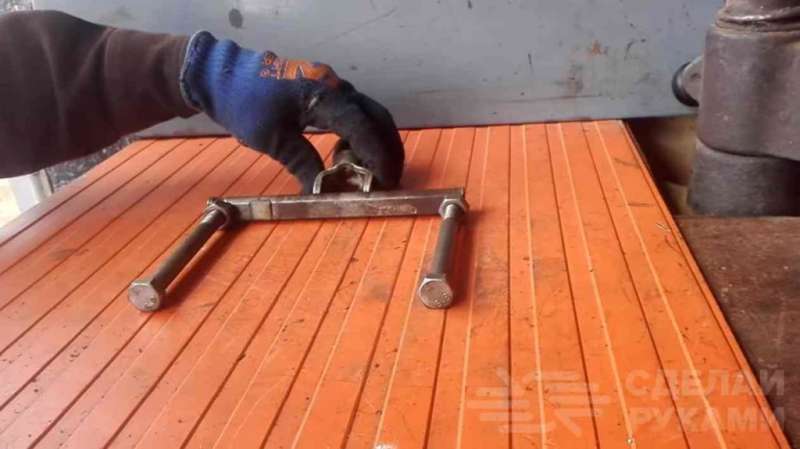

Затем останется лишь изготовить ручку, при помощи которой можно будет опускать и поднимать электродрель в процессе сверления. Приспособление полностью готово к работе.

Подробнее о том, как своими руками сделать сверлильную стойку из рулевой рейки автомобиля, вы можете посмотреть на видео.

Как сделать панно из дерева своими руками

Рубрики сайта

Авиация
Авто и мото
Армия и флот
Археология
Животные
Здоровье
Знаменитости
Игры
Интересное
Интернет и компьютеры
История
Космос
Криминал
Кулинария
Культура и искусство
Мода и стиль
Музыка
Наука и технологии
Новости
Общество
Охота и рыбалка
Политика
Природа
Психология
Путешествие и отдых
Развлечения
Религия
Родноверие
Рукоделие
Сад и огород
Самоделки
Спорт
Строительство и дизайн
Тайны и мифы
Экономика
Юмор, приколы
Песочница

Когда я играю в Topigr, я бы хотел, чтобы мы были полностью свободны от проблем, и не бесп.

Сейчас в мире столько всего не объяснимого, что мама не горюй.

Пиндосы, признайтесь что вы не были на Луне и мы от вас отстанем.

Басков такой-же бандерлог как и Ротару! Басков, почему не едешь выступать в Крым и Донбасс.

Так называемая «поистине великая звезда» спонсировала геноцид Донбасса! Пусть выступает пе.

Ещё одна свинья вернулась в свой свинарник. Донбасс стал чище.

На 90% согласен с мнением автора. Тут есть мнение a.filipovic. Я так и не понял это кто.

Это не песчаная буря. Море отступило под ветром и ветер поднял песок.

Ручная швейная машинка из ненужного хлама

Информационно-развлекательный сайт «Лабуда» – это ежедневные, оперативные, актуальные, интересные новости и полезная информация из разных сфер жизни.

Полное или частичное копирование материалов сайта labuda.blog разрешается только при указании активной и индексируемой гиперссылки на источник публикации.

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Сверлильный станок из шуруповерта

Данный вариант конструкции идеально подойдет для тех мастеров, у кого нет ни дрели, ни электродвигателя от стиралки. Да и вообще — это классная идея, если хочется чего-то простого и компактного, чтобы не занимать много места на рабочем столе.

Сначала делаем основание. В качестве материала используется профтруба. Основание мастер решил сделать не сплошным, а решетчатым.

В первую очередь, сваривается прямоугольник, затем внутри нужно приварить профильные трубы с небольшим зазором. К основанию под прямым углом (под 90 градусов) приваривается стойка.

Приступаем к изготовлению самодельной каретки, к которой будет крепиться привод (в данном случае это шуруповерт).

Берем болгарку и отрезаем по размеру заготовки из профтрубы. Также надо изготовить крепежный хомут для фиксации шуруповерта.

Из профильных труб свариваем две детали Г-образной формы. На конце привариваем хомут.

Отрезаем еще два куска профильной трубы, которые потребуются при сборке каретки. Подготавливаем метизы и подшипники, после чего приступаем к сборке. Предварительно все детали надо покрасить.

Из двух кусочков профильной трубы, шпилек и гаек автор изготовил ограничитель движения каретки. Устанавливаем его в нижней части стойки на необходимой высоте. Потом надеваем на стойку саму каретку.

В качестве возвратного механизма, чтобы каретка с шуруповертом автоматически поднималась вверх после завершения сверления, автор решил использовать газлифт. Но вы можете внести некоторые изменения в конструкцию, и установить, например, пружину вместо газлифта.

Последний этап работ — зачистка и покраска металла. Вставляем шуруповерт в хомут, зажимаем его, и затем можно приступать к тестовому испытанию самоделки.

Пошаговый процесс сборки мини сверлильного станка своими руками показан на видео.

В целом, конструкция получилась довольно удобной в работе и недорогой. Благодаря компактным размерам, она не займет много места на рабочем столе. Советуем взять эту идею на заметку.

Конструктивные особенности станка

Чтобы легко было справиться с работой, необходимо понять, из чего состоит агрегат вместе с его составляющими.

Обыкновенный сверлильный станок состоит из следующих деталей:

станина;
держатели под рабочий механизм;
дополнительные элементы (гайки, сверла, патроны, втулки);
тиски;
ручки вращения механизмов, передатчиков усилий и т. д.;
направляющие основной рамки;
рабочий механизм;
амортизатор;
блок питания.

Сама конструкция не представляет собой ничего сложного. В качестве основания крепится станина. Если рассматривать настольный образец (а самодельные станки чаще всего являются настольными), то станина в этом случае будет использоваться и как крепление под приспособления типа тисков, и как стабилизирующий фактор, а также как основание. К станине крепится основная рамка, на которой будет держаться весь механизм. К рамке подсоединяют держатель, амортизатор и дополнительные элементы. В случае регулируемого амортизатора к нему подсоединяют ручку.

К основной рамке прикрепляют двигатель станка, к которому затем подводят шпиндель и переходники. Блок питания имеется только в таких моделях, двигатель в которых устанавливают отдельно, и он не способен принимать на себя нагрузки, идущие от бытовой сети.

Подбор необходимых элементов

Собирают самодельный агрегат из подручных средств, поэтому выбору деталей конструкции следует уделить особое внимание. В первую очередь нужно подобрать материал для станины. Это должен быть только металл

Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка

Это должен быть только металл. Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка

В первую очередь нужно подобрать материал для станины. Это должен быть только металл. Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка.

Основную стабилизирующую рейку изготавливают из уголка или швеллера, толщиной не менее 3 мм. Эта деталь не дает вибраций и люфта и способна выдерживать нагрузки. Держатель под рабочий механизм изготавливают также из стали. В этом случае выбор зависит от двигателя, который будет использоваться.

Основной момент в подобной схеме станка своими руками заключается в том, что для сборки агрегата применяют детали из рулевой рейки автомобиля, так как она компактная и обладает уникальными возможностями.

Во время вращения рулевая рейка поднимает и опускает механизм, который на ней закреплен. Такие манипуляции следует вести очень тщательно, вплоть до одного миллиметра. Многие рулевые рейки обладают возможностью ослаблять или усиливать напряжение, приводящее к возможности тонкой регулировки работы.

Ручки лучше всего снимать с готовых станков, однако их можно изготовить своими руками. Таким же образом можно пользоваться производственными втулками и патронами, потому что достать их довольно легко.

Подбор рабочего механизма

Этот элемент в сверлильном станке своими руками бывает не только традиционным, но и значительно упрощенным. В этом случае речь идет о замене блока питания и двигателя готовой дрелью или агрегатом, который используется для сверления металла, бетона и т. д. Такие переносные инструменты обладают практически такими же габаритами, что и обыкновенная дрель. Однако они настолько мощные, что могут сверлить металл без серьезного сопротивления.

Дрель следует прикрепить небольшим количеством скоб, перед этим предварительно зафиксировав ее в нужном положении. Она должна быть расположена перпендикулярно к основанию агрегата.

Использование дрели в схеме станка из рулевой рейки считается предпочтительней. При этом времени на сборку агрегата потребуется значительно меньше. Можно также произвести установку асинхронного двигателя от любого электроприбора. В этом случае сборку осуществляют гораздо дольше. Но технология останется такой же.
