Можно ли собрать сверлильный станок чпу для печатных плат своими руками?

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

• Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
• Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
• Пружина;
• Ходовой винт с параметрами Тr16×2, L = 200 мм;
• Стальной лист с примерной толщиной около пяти миллиметров;
• Кронштейн для ходового винтика;
• Маховик для винта;
• Блок приводных шкивов;
• Электрический двигатель;
• Блок с конденсаторами;
• Блок с ведомыми шкивами;
• Пружина возвратного типа для шпинделя;
• Клиновой ремень;
• Приспособление выключателя;
• Кабель сетевого типа с вилкой для использования розетки;
• Рычаг;
• Патрон для сверла;
• Различные расходные материалы для креплений – винтики и гайки.

Как сделать самодельный сверлильный станок из рулевой рейки?

При имении в домашнем обиходе нужного перечня инструментов и приспособлений, можно делать целое множество необходимых технологических операций. Однако часто покупка заводского экземпляра является крайне нелогичной.

Один из реалистичных вариантов — сверлильный станок из рулевой рейки своими руками. Таким образом, вам удастся не только сэкономить финансовые активы, но и научиться выполнять нужное оборудование для конкретных нужд.

Список инструментов:

• Набор гаечных ключей;
• Сварочный аппарат;
• Болгарка по металлу;
• Шлифмашинка (для устранения металлических заусенцев);
• Молоток.

Особенности и нюансы изготовления

Главной задачей представляется правильный подбор составляющих частей. Для проведения анализа наилучшего способа изготовления данной машины, необходимо знать преимущества и недостатки фабричных экземпляров, чтобы по возможности избежать оных в процессе изготовления собственного оборудования.

Один из наибольших недочетов в работе «конвейерных» сверлильных машин является огромный люфт. Из-за этой причины нет возможности выполнить отверстие с диаметром 4 миллиметра и менее.

Это обуславливается достаточно небольшим весом всей установки, которая не имеет возможности компенсировать вибрацию, появляющуюся в рабочие моменты силового агрегата. Проведение модернизации машины может повлечь за собой некорректную его работу, и, как следствие, скорую его поломку.

Для конструирования сверлильного агрегата требуется подумать о таких моментах:

1. Механизм для перемены положения рабочих составляющих машины. Альтернативным выходом является применение в конструкции рулевой рейки. Также данная составляющая будет очень кстати, если на обрабатываемый полуфабрикат есть необходимость оказания сильного усилия прижима в момент обработки.
2. Опорная столешница и стойка для крепежа рабочей установки. Главной характеристикой при выборе составляющих для изготовления данных деталей является прочность и достаточно внушительный вес. Лучше всего применять П-образные швеллеры. Под основание чаще всего применяется стальной листовой прокат.
3. Силовой агрегат. Для конструирования сверлильного оборудования собственными руками зачастую выбор падает на электрические дрели. Как альтернативу можно рассматривать систему, состоящую из нескольких шкивов и электрического мотора.

Сверлильный станок из рулевой рейки: пошаговая инструкция

С самого начала проектирования делает выбор относительно наиболее оптимального типа рулевой рейки. Далее, в зависимости от ее габаритов будет компоноваться техническая документация всего оборудования

Главное на что необходимо обратить особое внимание, это чтобы данная ответственная составляющая не была со сколами и большим количеством поверхностных изъянов

Наиболее используемая по габаритам рабочая поверхность — 300×400 мм. Упорные составляющие выполняются из двух отрезков металлопроката 40×65×40 мм. Основание для монтирования рулевой колонки также выполняется с применением швеллера.

В случае применения в роли силовой установки электрической дрели, нужно изготовить Г-подобную подпорку.

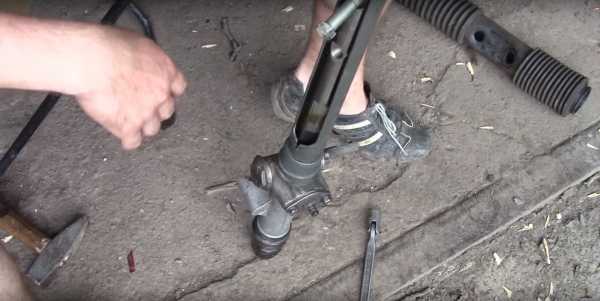

Монтирование рулевой колонки к опорной стойке делается собственноручно, используя проушины, которыми обязательно комплектуется конструкция. Для установки подножки под электросиловое оборудование, можно сделать упрочненное крепление за счет электродуговой сварки. Выбор способов в полной мере зависит от специфических особенностей конструктива каждой отдельно взятой модели.

Практические советы по конструированию сверлильной машины с использованием рулевых реек собственными руками:

1) Предварительно делается проверка применяемого редуктора. Непригодные составляющие обязательно должны заменяться;

2) Высотный параметр стойки должен быть больше на 80…100 мм, чем рулевая рейка;

3) Необходимо учитывать рабочий ход штока. Например, для автомобиля ВАЗ-2105 этот параметр — 210 мм;

4) Для улучшения комфорта при использовании советует укомплектовать рабочее оборудование отдельным блоком управления.

Использование шаговых механических агрегатов является нецелесообразным, ведь они не обладают необходимым плавным ходом для данного оборудования.

Для безопасности в моменты использования этой машины, конструктив агрегата должен надежно закрепляться на рабочей поверхности.

Видео: сверлильный станок из рулевой рейки своими руками.

Сборка

Осталось собрать детали вместе и мини сверлильный станок будет готов к работе. Болт продевается сначала через отверстие 10 мм ручки-рычага, далее вставляется в штангу. Одевается пружина и болт закручивается в подвижную пластину. Места трения деталей мини сверлильного станка желательно перед сборкой покрыть тонким слоем любой густой смазкой, в крайнем случае, можно обойтись и обыкновенным машинным маслом.

Собранный узел устанавливается на цилиндрическую стойку сверлильного мини станка, и штанга фиксируется штатным зажимом. Осталось установить двигатель, отрегулировать высоту и можно приступать к сверлению. Достаточно с небольшим усилием нажать на рычаг-ручку и сверло пойдет вниз.

Если усилие пружины будет недостаточно для поднятия подвижной части мини станка вверх, то нужно ее немного растянуть или заменить более жесткой.

Порядок сборки самодельного устройства

Как показывает практика, осуществлять сборку самодельного станка для сверления отверстий в печатных платах удобнее всего в определенной последовательности. Действовать надо в соответствии со следующим алгоритмом.

• Выполняется монтаж станины, и к ее нижней стороне крепятся ножки, если они предусмотрены в конструкции.
• К собранной станине крепятся планка перемещения и рамка держателя, на которой будет смонтирована сверлильная головка.
• Рамку держателя соединяют с амортизатором, также фиксируемым на станине оборудования.
• Устанавливается ручка управления перемещением сверлильной головки, соединяемая с амортизатором или рамкой держателя.
• Монтируется электродвигатель, положение которого тщательно регулируется.
• К валу приводного электродвигателя посредством переходников крепится цанга или универсальный патрон от дрели.
• Выполняется монтаж блока питания, соединяемого с электродвигателем посредством электрических проводов.
• В патрон устанавливается сверло и надежно фиксируется в нем.
• Собранный самодельный станок тестируют, пробуя просверлить с его помощью отверстие в листовом диэлектрике.

Для того чтобы ваш самодельный сверлильный мини-станок можно было всегда разобрать и доработать, для соединения его конструктивных элементов лучше всего использовать болты и гайки.

При желании изготовить своими руками мини-оборудование для получения отверстий в печатных платах всегда можно воспользоваться чертежами и советами тех, кто уже является обладателем такого станка и активно работает на нем в своей домашней мастерской.

Процесс изготовления сверлильного станка

Материалы для изготовления:

• пара б/у автомобильных амортизаторов;
• электродрель с силовой ручкой;
• две корпусных подшипника;
• цепь и звездочка;
• профильная прямоугольная труба;
• рукоятка подачи шпинделя;
• стальной лист, пластины и уголок;
• шпилька, болты, шайбы и гайки;
• пружина.

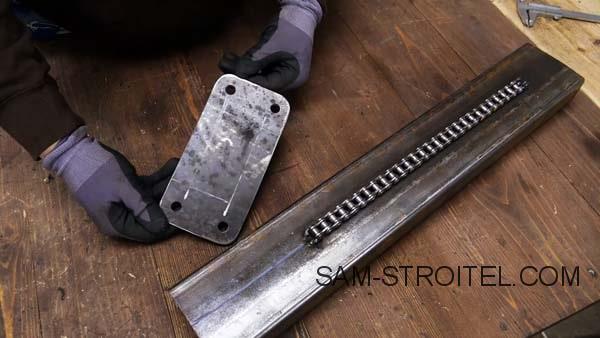

Изготовим вертикальную стойку. По разметке к широкой стороне профильной трубы привариваем отрезок цепи.

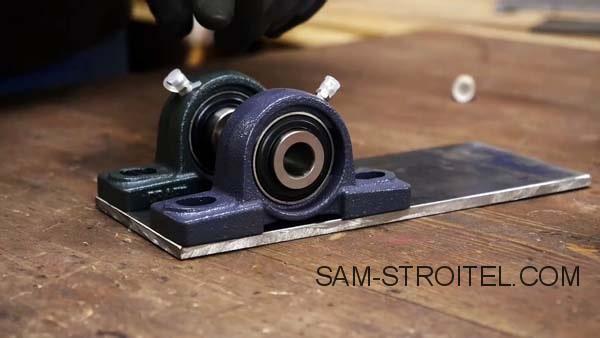

Изготовим передвижную каретку. Используя корпуса подшипников, размечаем и сверлим в стальной пластине отверстия для их крепления метизами.

На шпильку, просунутую через подшипник, наворачиваем гайку, надеваем звездочку и закрепляем второй гайкой.

Другую пластину размечаем под установку и приварку по ее центру профильной трубы.

Очищаем старые амортизаторы, и просверлив днища, сливаем масло, и сбиваем крышки. Обмотав алюминиевой фольгой зеркала штоков и резьбу, помещаем их в дробеструйную камеру для полной очистки. В конце удаляем рычаги.

Укладываем амортизаторы верхней частью в уголки на уровне скошенных полок и привариваем.

Фиксируем амортизаторы параллельно на стальной пластине за уголки с помощью сварки.

К торцам штоков с нанесенной краской прикладываем отрезок профильной трубы и по отметкам сверлим два отверстия.

Укладываем ее плашмя и в центре ставим ножками наружу П-образную скобу, и привариваем.

У куска профильной трубы длиной, равной ширине большей стороны, удаляем противоположную грань. В центре квадратного основания сверлим отверстие.

Кусок круглой трубы разрезаем по образующей и привариваем по краям разреза ушки с двумя отверстиями. Получился, своего рода, хомут.

В деталь из профильной трубы изнутри вставляем болт и привариваем за головку. Закрепляем метиз в тиски, вдоль ножек ставим хомут ушками вверх и соединяем их сваркой.

Заводим П-образную скобу на профильной трубе между амортизаторами, тогда штоки войдут в ее отверстия. Накручиваем на резьбу штоков гайки и затягиваем их.

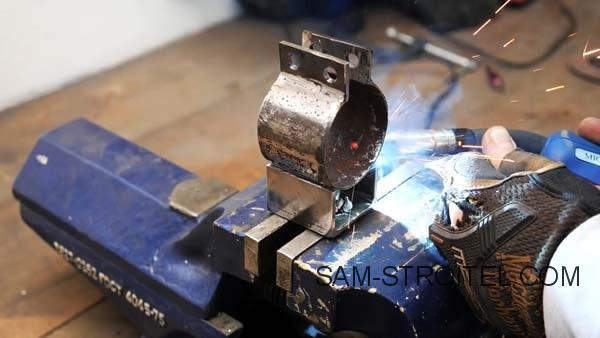

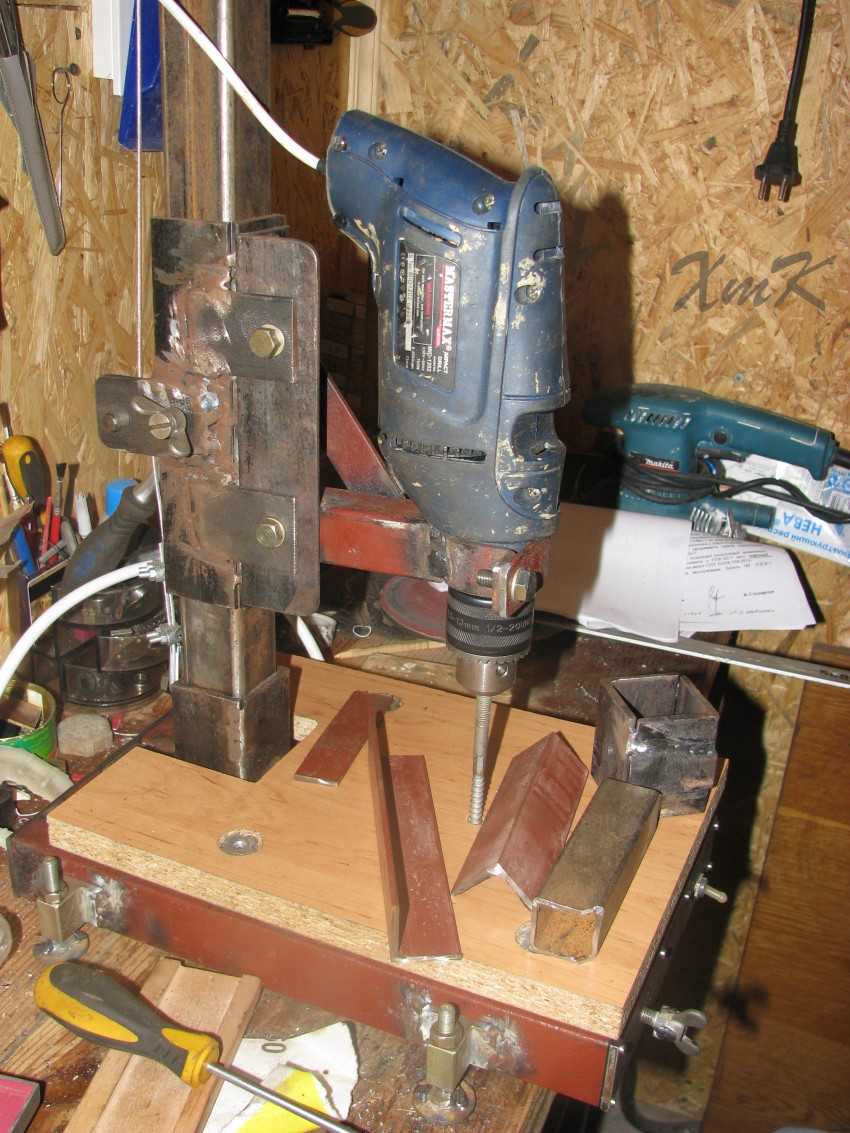

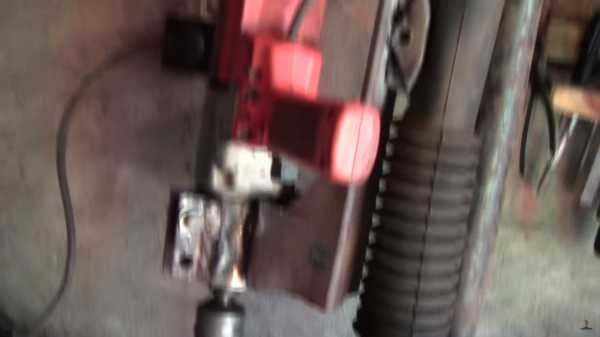

На фото: хомут для крепления дрели

Переворачиваем амортизаторы и на ножку скобы укладываем узел из подшипниковых корпусов, шпильки и звездочки. Привариваем пластину узла к скобе.

Укладываем на узел, тогда звездочка войдет в зацепление с цепью, и привариваем амортизаторы к пластинам.

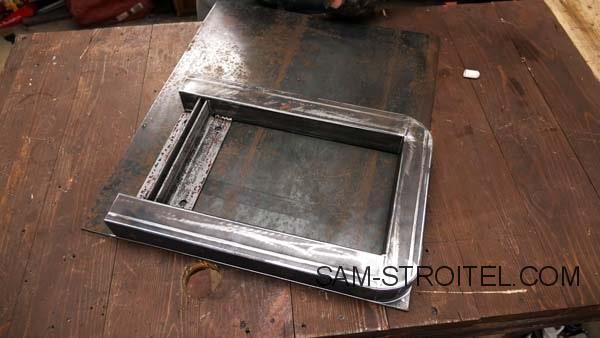

Изготовим основание для станка.

К основанию станка, болтами крепим вертикальную стойку.

На шпильку надеваем рукоятку подачи шпинделя и закрепляем гайкой. Для удобства, на рукоятки накручиваем пластиковые шарики.

Хомутом крепим дрель.

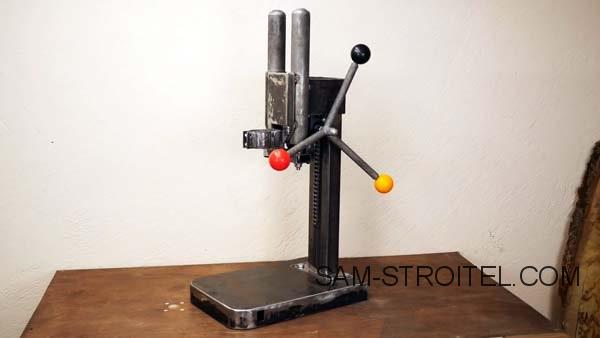

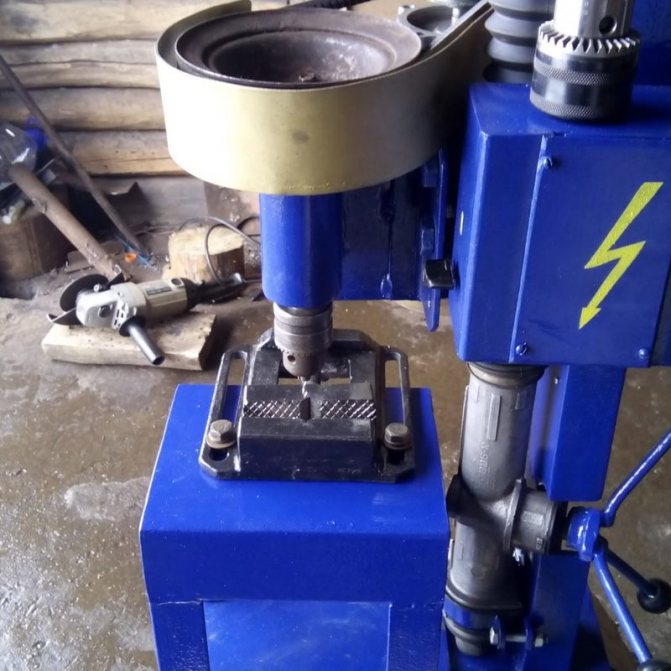

Сверлильный станок готов к работе, чтобы было удобно использовать заготовки при сверлении, на основании станка, установим тиски.

Самодельный сверлильный станок из дрели с движком от бытовой техники — пошаговая схема изготовления

Домашняя дрель может использоваться в качестве основного элемента самостоятельно собранного станка для сверления, для монтажа которого понадобятся:

• станина или устойчивое и надежное основание;
• устройство, обеспечивающее подачу питания;
• закрепляющее основание для сверлильного элемента.

В результате сборки у мастера получится качественный и производительный сверлильно-присадочный станок, имеющий свои выгоды.

Преимущества конструкции

Собранные с использованием электрической дрели станки для сверления глубоких отверстий отличаются комплексом эксплуатационных преимуществ:

• оптимальная компактность и небольшой вес конструкции;
• возможность переноса и использования от аккумуляторов;
• получение качественных и точных по параметрам отверстий;
• быстрая сборка и демонтаж оборудования без потери времени;
• выполнение разных работ и обработка всех материалов.

Для ремонтных мероприятий и обслуживания дома станка будет достаточно, а вот для гаража и более масштабных процедур лучше выбрать другой тип устройства.

Асинхронный двигатель

Выбирая альтернативные варианты, из чего можно собрать станок для сверления можно отказаться от идеи применения нужной в хозяйстве электрической дрели.

Особенности изготовления

Процедура, как сделать станок для сверления своими руками не сложная, но необходимо учитывать советы мастеров:

для небольшого сверлильного станка лучше выбирать асинхронный двигатель из старой стиральной машины;
для установки достаточно мощного двигателя понадобится более прочное и максимально устойчивое основание;
двигатель в процессе проектирования и сборки установки важно разместить ближе к стойке, что снизит уровень вибрации;
соединение с помощью шестигранников должно быть максимально прочным и надежным для повышения износостойкости узла.

Этот станок сложнее собрать даже при наличии доступной схемы, но его основным преимуществом остается усиленная мощность, что подходит для обработки разных поверхностей.

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

Сделать станок будет проще, если для сверлильной головы взять салазки от компьютерного дисковода

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Каретка от привода с прикрепленным самодельным уголком под двигатель

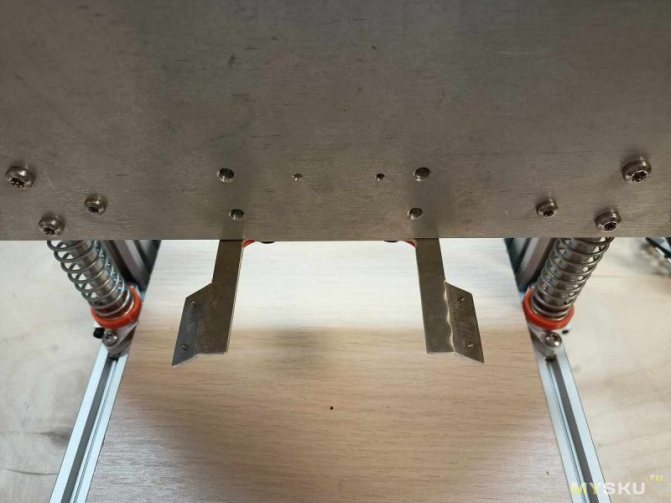

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания

В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор

Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.

Управление вертикальным перемещением сверлильной головки осуществляется при помощи специальной ручки, один конец которой соединяют с корпусом сверлильного мини-станка, его амортизатором или стабилизирующей рамкой.

Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.

Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.

Двигатель от фена

В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.

Миниатюрный цанговый патрон

В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания

Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель

Схема автоматического регулятора оборотов в зависимости от нагрузки для двигателя на 12 В (нажмите для увеличения)

О сверлах для сверления печатных плат

Как правило, настольные мини сверлильные станки применяются для сверления печатных плат для радио конструкций. Основой для печатных плат служит фольгированный стеклотекстолит, который из-за наличия в материале стекла очень быстро тупит режущие кромки сверла. После сотни просверленных отверстий в стеклотекстолите сверло приходит в негодность. Заправить сверло диаметром 0,7 мм качественно в домашних условиях практически невозможно. Есть твердосплавные сверла, специально предназначенные для сверления стеклотекстолита. Они выпускаются разных диаметром от 0,5 мм до 2,0 мм и все имеют хвостовик диаметром 2 мм.

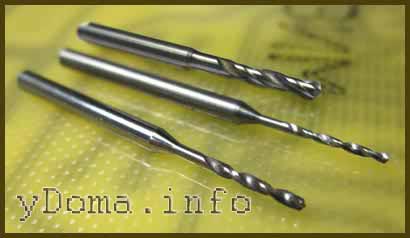

Одним твердосплавным сверлом без заправки режущих кромок можно просверлить десятки тысяч отверстий. Один недостаток у такого сверла, оно очень хрупкое и легко ломается, если приложить боковое усилие. Если твердосплавное сверло зажать в ручной дрели, то при первом же касании к поверхности детали сверло сломается. В мини сверлильном станке я одним сверлом уже сверлю много лет, и оно до сих пор сверлит, как новое.

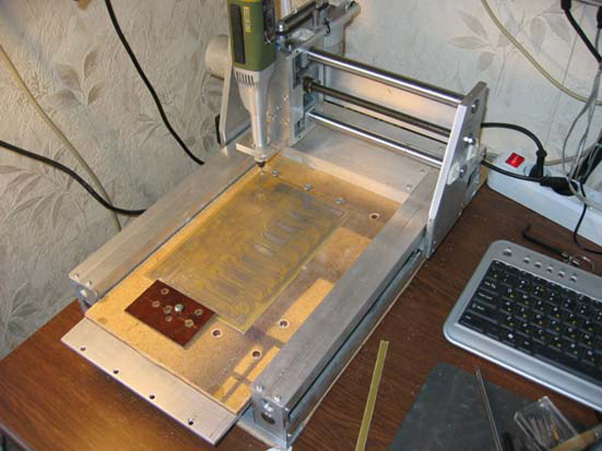

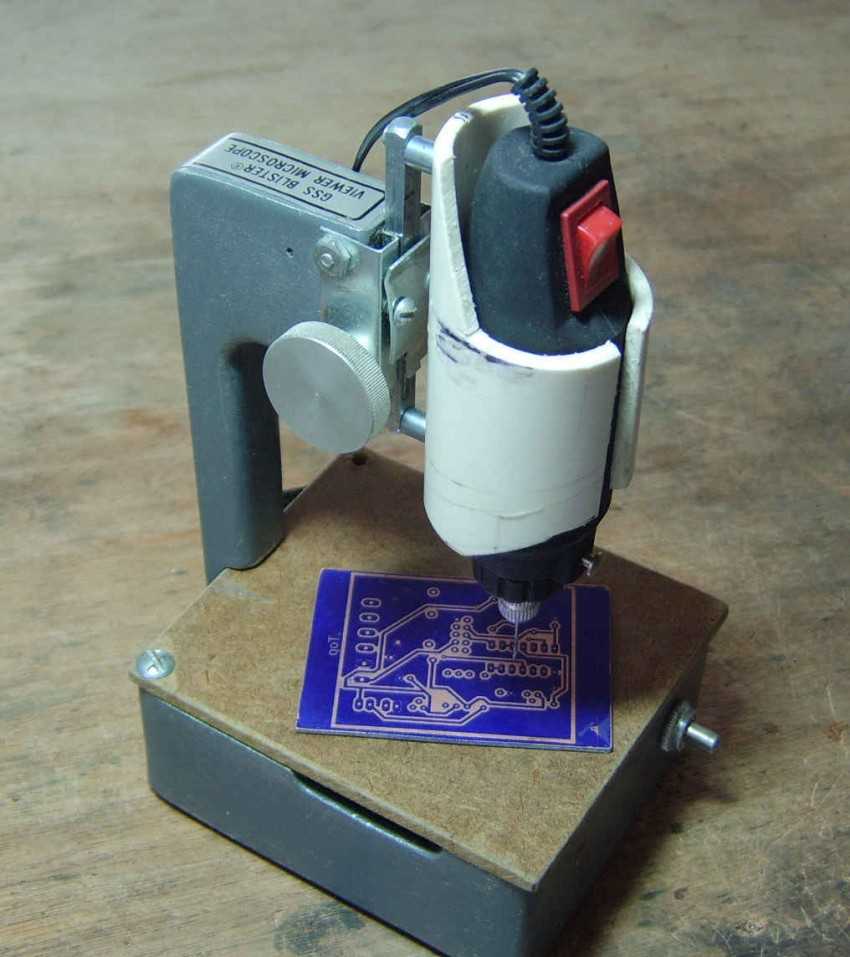

Самодельный сверлильный мини станок для PCB

При изготовлении двухсторонних миниатюрных печатных плат в домашних условиях трудно обойтись без высокоточного сверлильного станка. Особенно непросто, если есть необходимость сверлить отверстия сверлами диаметром около 0,5 мм в больших количествах, да так чтобы соблюдать соосность верхнего и нижнего слоя платы.

Сильно заморачиваться для изготовления станка мне совершенно не хотелось, да и не знал получится ли в итоге что-то годное, поэтому решил импровизировать и не особо заморачивался с его внешним видом. В итоге получилась довольно простая конструкция, пригодная для быстрого повторения почти в любых условиях.

Видео по сборке самодельного миниатюрного сверлильного станка.

Ghostgkd777 › Блог › Сверлильный станок для печатных плат

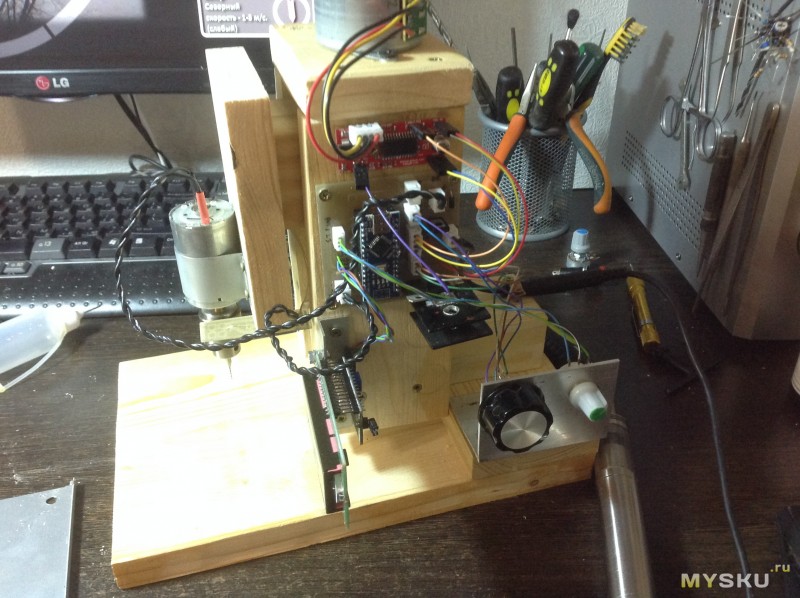

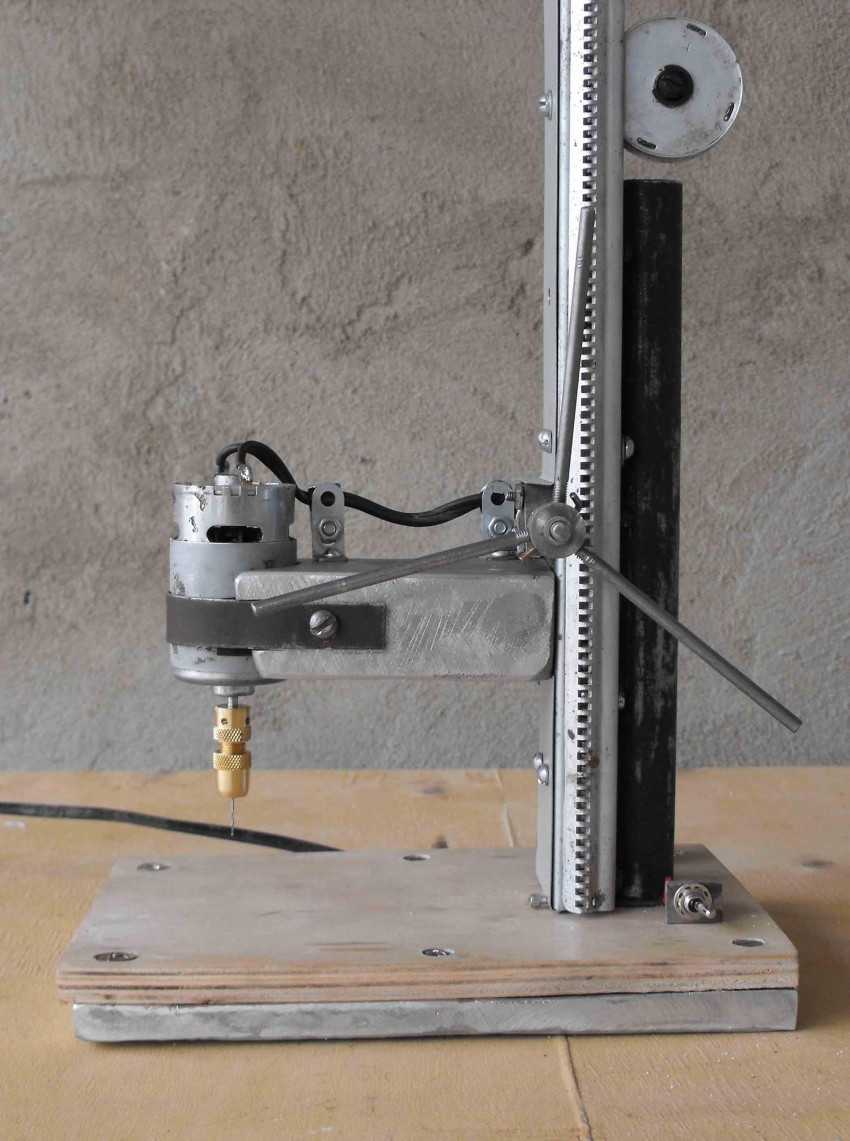

Всем привет! Давно шел к этому, наконец руки дошли и за 12 часов сварганил ковырялочку для печаток.

Кинематику взял с двигающимся двигателем. Каламбур получился)) В общем, двигатель с патроном опускается. За основу этого узла взяты салазки и каретка “глаза” CD-ROM или любого иного привода. На ней смонтировал двигатель, подпружинил к раме, приделал рычаг для опускания, всю эту конструкцию закрепил на алюминиевом уголке, его в свою очередь через проставку к основанию из плиты стеклотекстолита. Фото всей конструкции ниже.

Дрянь еще та, я вам скажу… хорошо держит далеко не все сверла. Работа с ним приносит море негативных эмоций. А менять его на нормальный кулачковый патрон — так он слишком большой для этого моторчика. Потому этот вариант сверлилки признан как временное решение до приобретения мотора 24В и нормального патрона. Там будем строить ковырялочку посолиднее))

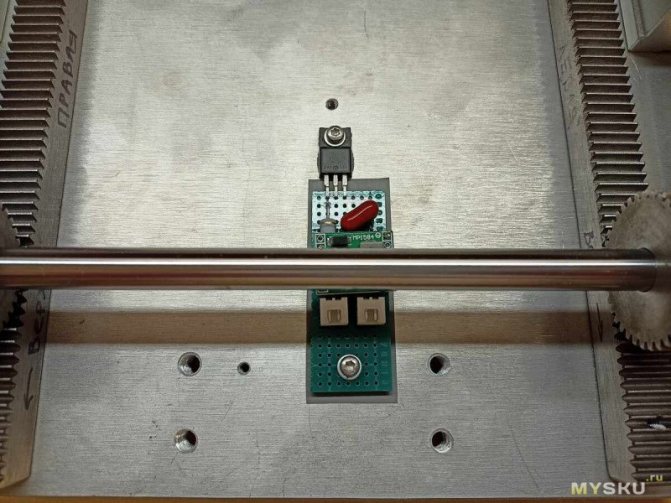

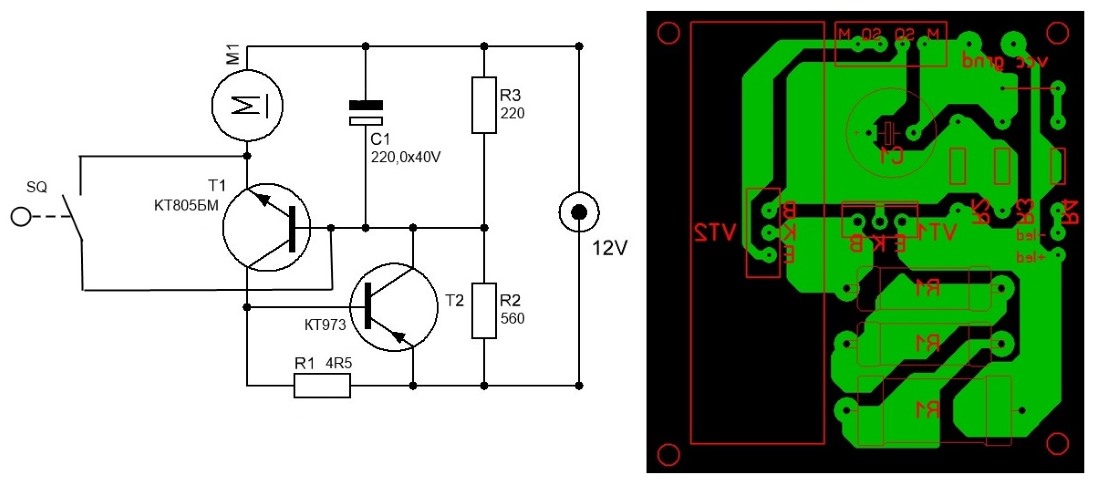

Но на этом остановиться было-б слишком просто! На мотор прикошачил схемку с автоматическим регулированием оборотов мотора в зависимости от нагрузки, котору я подглядел у котов выложил Sansey. Кстати, очень хороший обзор схемок управления двигателем есть там-же. Рекомендую!

Уважаемые админы и модераторы, не сочтите за рекламу другого ресурса. Материал интересный, людям пригодится, а копировать его в свой БЖ как-то нехорошо.

Я перебрал и настроил под детали, имеющиеся у меня.

Конечник установил шунтировать БЭ VT2 т.к. в верхнем положении каретки он замкнут. Контакт у него один (с того-же фена, что и мотор), лень было искать нормальные конечники))

Сверла для мини станка

мини сверлильный станок с консолью

В большинстве случаев на таком оборудовании изготавливают микро платы для радиоприборов. Плата располагается на стеклотекстолите, разрушительном для сверл. Достаточно сделать не более ста отверстий и сверло необходимо точить или выбрасывать. Собственноручно заточить микро сверло диаметром 0,5 мм не представляется возможным. Существуют сверла из твердых сплавов, выдерживающих работу по стеклотекстолиту. Можно найти микро диаметры от 0,5 до 2 миллиметров, поперечник хвостовой части у всех стандартный — 2 мм. Такого сверла хватит на несколько тысяч микро отверстий. Но работать им нужно очень аккуратно, избегая боковых нажатий, которые моментально ломают хрупкий инструмент.

Видеоролики о том, как самому сделать мини сверлильный аппарат:

Лобзиковый станок из двигателя от стиралки

В самодельной конструкции привод может быть разным — на усмотрение мастера. Рассмотрим вариант с использованием стандартного мотора от стиралки-автомат.

Приступаем к работе. Сначала необходимо изготовить станину лобзикового станка.

Материалы можно использовать разные — какие есть в наличии. В данном случае автор сварил раму из полосы металла и профильной трубы.

Конструкция очень простая: из профильной трубы надо сделать ножки, а из полосы — обвязку и верхний каркас для крепления рабочего стола. В нижней части приваривается кронштейн из полосы металла, к которому будет крепиться кривошипно-шатунный механизм.

В первом варианте настольного лобзика использовался заводской механизм от швейной машинки. В данном же случае мы будем изготавливать этот узел своими руками.

Сначала надо сделать эксцентриковый вал. На токарном станке вытачиваем из стального кругляка вал требуемой формы.

На один конец вала надеваем подшипник, после чего надо будет приварить кусочек стального кругляка с смещением от центра.

Отрезаем кусок круглой трубы, который послужит корпусом. Вставляем внутрь него вал, и надеваем подшипник на второй конец.

К эксцентрику крепится металлическая полоса с подвижным (шарнирным) элементом. Еще один кусок полосы привариваем к корпусу.

К этой пластине приваривается направляющая для подвижного элемента.

На следующем этапе необходимо приварить самодельный кривошипно-шатунный механизм к раме.

К подвижному элементу (штоку), который ходит вверх-вниз, необходимо приварить держатель для пилки электролобзика.

После этого потребуется изготовить рабочий стол. Какой именно материал использовать — на ваше усмотрение. В идеале лучше использовать листовой металл. Но фанера или ЛДСП тоже сгодятся.

В рабочем столике надо сделать отверстие для пильного полотна.

Как и в предыдущем случае, необходимо изготовить блок подшипников. Привариваем его к Г-образной стойке. Но в данном случае стойка изготовлена не из профильной трубы, а из полосы металла. И сама стойка приваривается уже непосредственно к станине.

На последнем необходимо сварить опорную площадку для электродвигателя, и можно приступать к покраске.

На эксцентриковый вал надевается шкив. Устанавливаем движок от стиралки, и соединяем его вал с эксцентриковым с помощью ременной передачи (ремня).

Как изготовить лобзиковый станок своими руками, подробно показано на видео ниже. Идеей поделился автор Mr Novruz.

Для удобства кнопку включения/выключения двигателя лучше вынести на боковую сторону станины, как можно ближе к рабочему месту. В целом же, конструкция очень простая, и повторить ее — не составит никаких проблем.

https://www.youtube.com/embed/bpRYgtnJzcg

Подсветка

Рабочая зона должна быть с подсветкой, это непременно. В идеале — с бестеневой. Прикинув разные варианты, остановился на трёхточечной — сзади и по бокам. Четвёртая точка (спереди) в принципе тоже влазит, но мешает менять оснастку и ухудшает обзор. Вырезаем из листа алюминия хитрую конструкцию. Загибаем её. Сверлим отверстия, нарезаем резьбу М2. Намазав термопасты, прикручиваем светодиоды. Соединяем светодиоды последовательно, используя провод в силиконовой изоляции (пластина будет нагреваться, работая как радиатор для светодиодов). Провода фиксируем силиконом:

Крепим пластину на место, под шпиндель. Сразу же делаем рабочий стол из отрезка ЛДСП 16 мм., чтобы можно было проверить подсветку и подогнуть её, чтобы светила как надо, на кончик сверла:

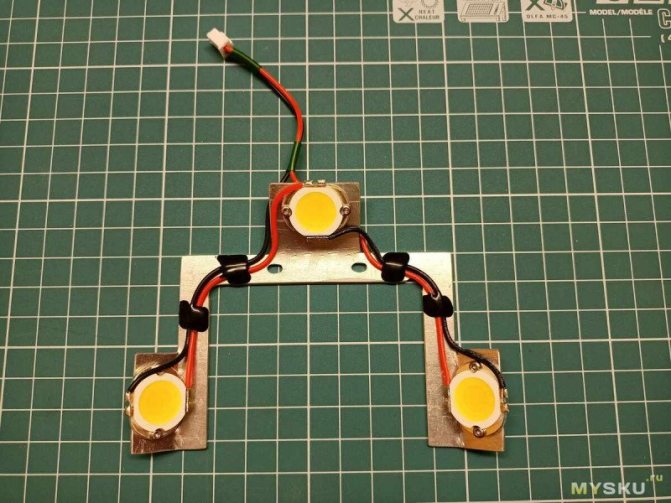

Делаем питание светодиодов. Весь станок запитывается от 24 В. Светодиодам необходимо 16 В, плюс было бы неплохо ограничить им ток. Изначально хотел использовать модуль DC/DC, приведённый в списке материалов. Однако внезапно оказалось, что они все у меня закончились, а ждать доставки ещё месяц не хотелось. Пришлось изобретать схему из того, что нашлось под рукой — модуля DC/DC MP1584 и рассыпухи:

На LM317 собран стабилизатор тока на 100 мА. Включение классическое, прямо из спецификации. На входе поставлен диод 1N4007, чтобы шпиндель при остановке не угробил всё это своей ЭДС самоиндукции. Распаиваем детали на кусочке макетной платы и прикручиваем её к плите каретки:

Разводим нехитрую проводку в спиральной трубке для проводов. Закрываем стабилизатор корпусом. Закрепляем трубку к раме. Устанавливаем в корпус гнездо питания и выключатель шпинделя (подсветка подключается напрямую):

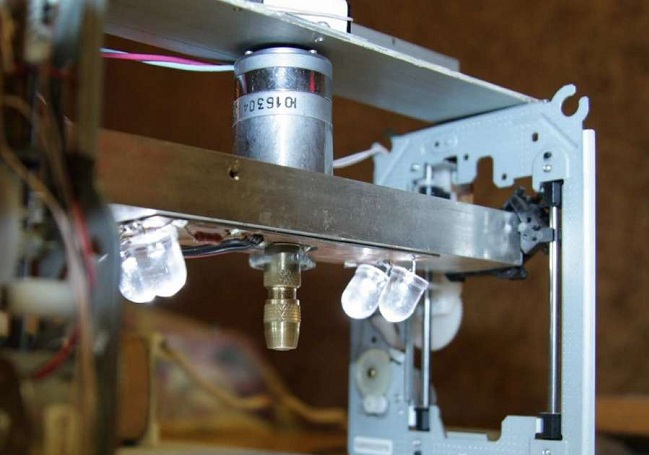

Тестируем подсветку, установив в цангу сверло. Подсветка яркая, равномерная, охватывает достаточно широкую область вокруг патрона. Фокус лучей сходится примерно на кончике сверла:

В точке соприкосновения сверла с платой видно три тусклых тени:

Конечно, полноценная бестеневая подсветка была бы лучше, однако под задачи сверления того, что сделано, вполне хватает — главное, что можно хорошо позиционировать сверло.

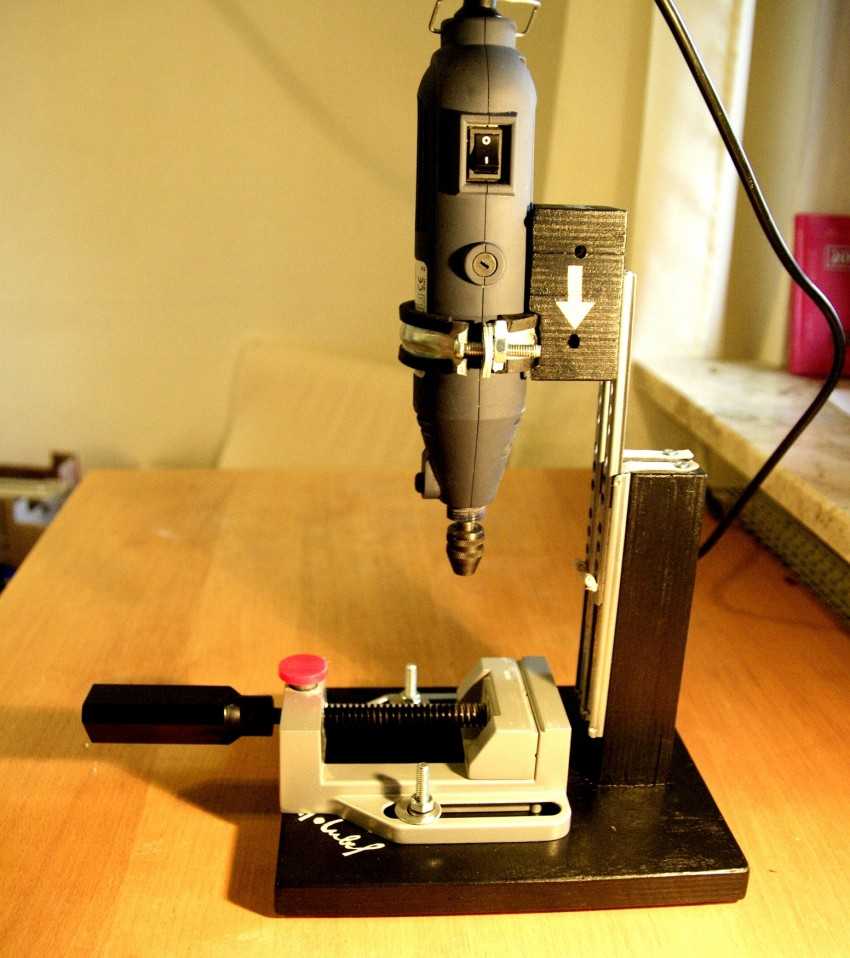

Простой станок для сверления печатных плат.

Самый простой способ сверления печатных плат, держа двигатель с насаженным патроном для сверла в руках. При этом не раз ломались свёрла, и каждый радиолюбитель в мыслях ругал себя, и в следующий раз при изготовлении “печатки” – обязательно хотел что-то изменить в этом процессе. Каждый для себя решает сам, или что-то сделать из подручных средств, или приобрести готовое. Всё зависит от места жительства радиолюбителя. Например в сельской местности вдали от крупных центров, лучшим выходом из этого положения, это сделать станок своими руками.

Основное требование к такому станку, это чтобы он справлялся со своей задачей, ну и при его изготовлении не требовалось сложных токарных деталей, так как не у всех есть возможность иметь доступ к токарному станку. Предлагаю Вам простую конструкцию сверлильного станочка для домашней мастерской, которую я увидел на просторах “инета”, и которую повторить в домашних условиях не составит особого труда. Автора данной конструкции к сожалению не знаю, и если объявится, то с удовольствием укажу здесь его имя и выражу благодарность за простой конструктив. Размеры станочка; основание 140х90 мм, высота 150 мм. Со своей задачей он вполне справляется и на рабочем столе занимает очень мало места. При таких размерах он позволяет сверлить отверстия в платах, шириной до 150-170 мм. (длинна платы не ограничена), что вполне достаточно в радиолюбительской практике.

Основание станочка изготавливается из любого подручного материала, толщиной не менее 6-8 мм. Можно из текстолита, гетинакса, металла, фанеры. Если брать фанеру, то лучше толщиной не менее 10 мм. Размеры основания указаны выше, но Вы можете для своих нужд изменить эти размеры, как и основания, так и других деталей. В дальнейшем я просто буду указывать свои размеры. Вся конструкция собирается на П-образной стойке, для которой необходимо взять толстый материал, чтобы вся конструкция не пружинила и имела достаточную прочность.

В данной конструкции используется полоса металла, шириной 25 мм. и толщиной 4-5мм. Общая длинна её 140-150 мм. Согнута П-образно, крепление к основанию 30мм, высота 40 мм и оставшееся это длинна 70-80 мм. В стойке просверливаются три отверстия, одно снизу для её крепления к основанию, и два сверху для вертикальных штырей. Длинный штырь длинной 100 мм, диаметр 5 мм.

Как устроен станок для сверления отверстий в печатных платах

От классического сверлильного оборудования станок для формирования отверстий в печатных платах отличается миниатюрными размерами и некоторыми особенностями своей конструкции. Габариты таких станков (в том числе и самодельных, если для их изготовления правильно подобраны комплектующие и их конструкция оптимизирована) редко превышают 30 см. Естественно, и вес их незначительный – до 5 кг.

Конструкция самодельного сверлильного станка

Если вы собираетесь изготовить сверлильный мини-станок своими руками, вам необходимо подобрать такие комплектующие, как:

• несущая станина;
• стабилизирующая рамка;
• планка, которая будет обеспечивать перемещение рабочей головки;
• амортизирующее устройство;
• ручка для управления перемещением рабочей головки;
• устройство для крепления электродвигателя;
• сам электрический двигатель;
• блок питания;
• цанга и переходные устройства.

Чертежи деталей станка (нажмите для увеличения)

Чертеж консоли станка

Разберемся в том, для чего предназначены все эти узлы и как из них собрать самодельный мини-станок.

Способы изготовления

Оборудование может быть изготовлено из самых разнообразных исходных компонентов. Создаваемый станок может быть не универсальным, а узкопрофильным, например, для сверления отверстий в печатных платах. Исходя из этого этапы изготовления станка могут несколько различаться. Далее на примерах описан ход изготовления различных по конструкции и предназначению устройств в условиях домашней лаборатории.

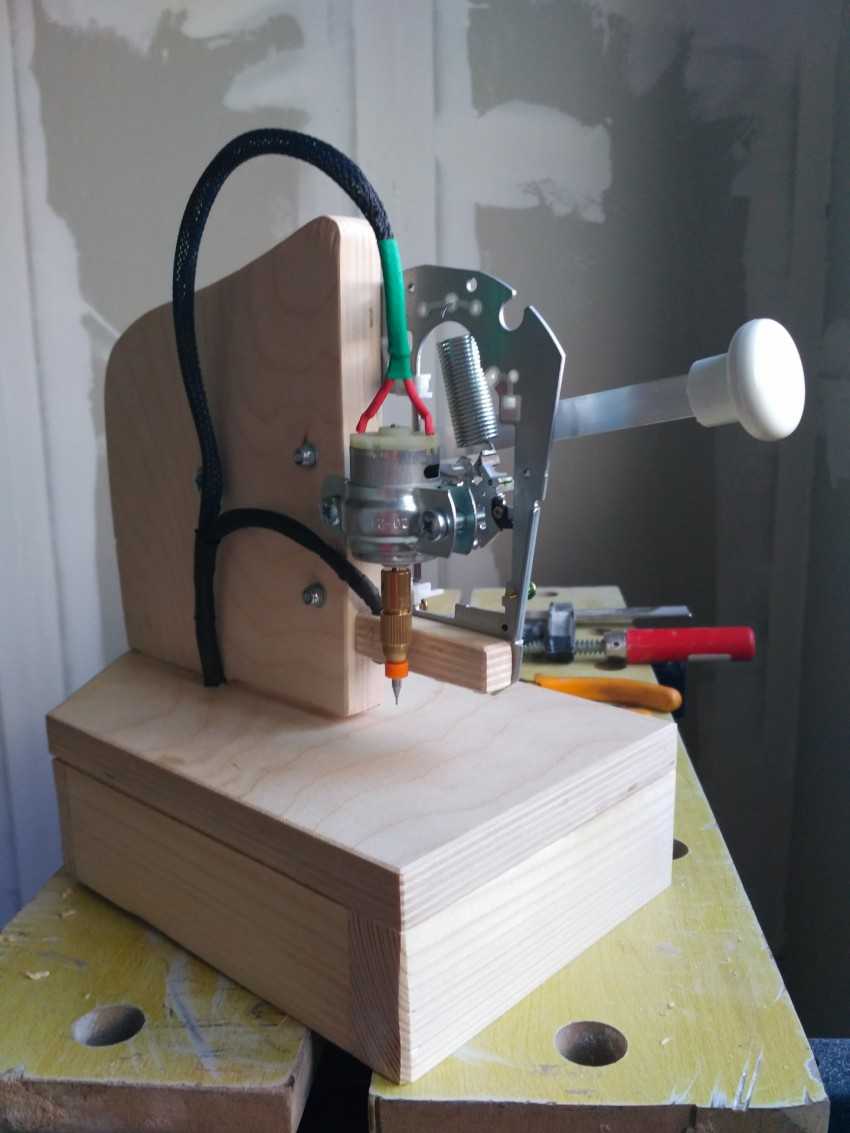

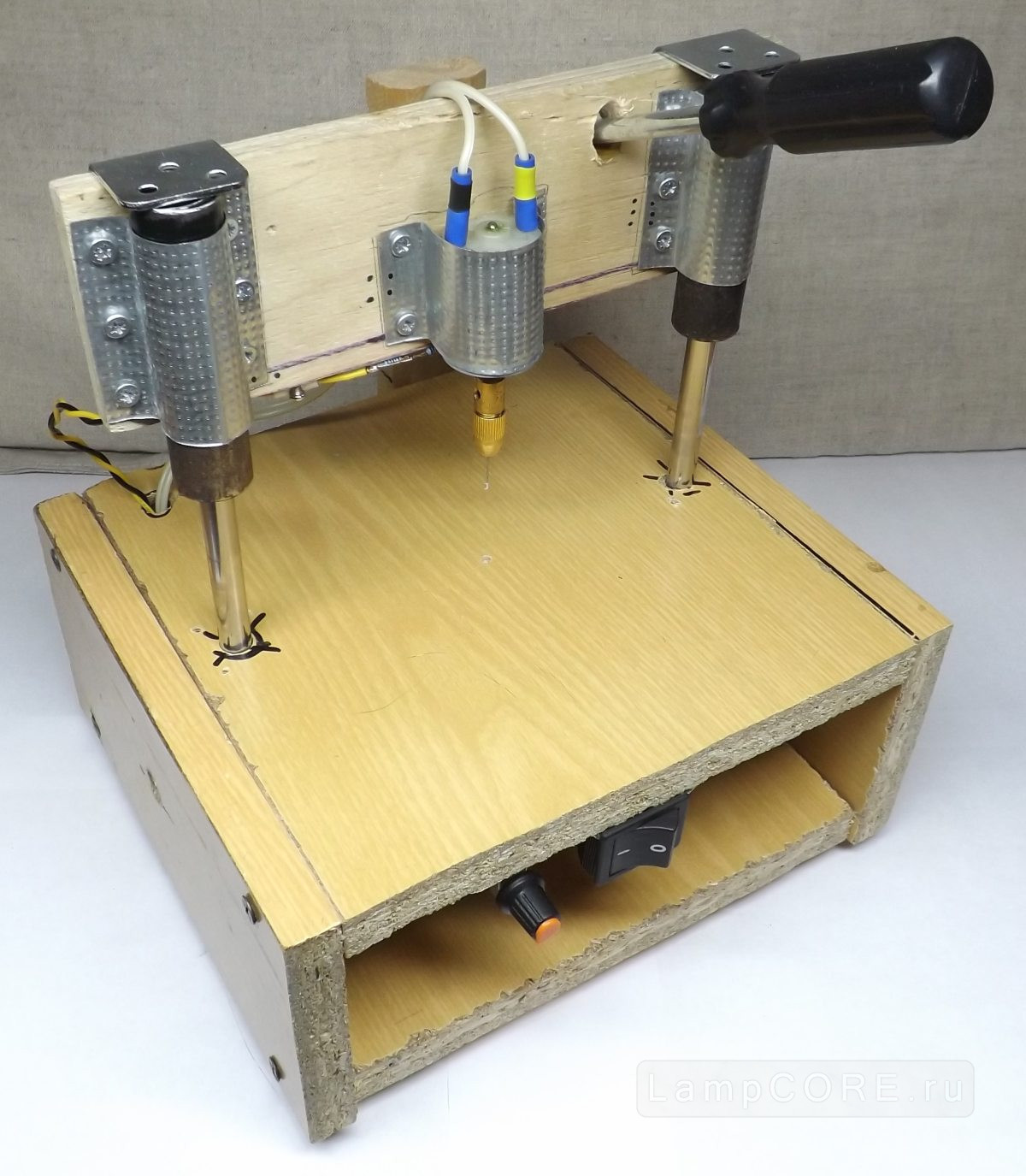

Мини -сверлилка

Многие радиолюбители либо уже имеют, либо очень желают иметь в своей мастерской аппарат для сверления отверстий в платах. Зачем покупать в магазине дремеля, если можно создать мини-сверлильный станок своими руками? От своих традиционных аналогов настольный станок отличается миниатюрными габаритами, соответственно, все его детали также имеют небольшие размеры. Как правило, вес таких устройств не превышает 5 кг, станина — площадка 300х300 мм, высота около 250 мм.

Для сборки миниатюрного станочного оборудования потребуются такие комплектующие:

• несущая станина;
• стабилизирующее рамочное устройство;
• планка, предназначенная для перемещения рабочей головки;
• устройство амортизации;
• планка крепления электрического двигателя;
• электродвигатель;
• блок питания электродвигателя;
• переходные устройства и цанга.

Сборку миниатюрного станка для сверления отверстий в печатных платах нужно выполнять в следующей последовательности:

1. Монтаж станины. В качестве станины можно использовать площадку из текстолита 300х300 мм, толщина которой составляет 20−50 мм. При необходимости в нижней части станины следует просверлить отверстия и закрепить в них ножки.
2. Монтаж рамки держателя и планки перемещения. Просверлив отверстия в нужных местах, эти детали следует надежно прикрепить к станине.
3. Монтаж рамки держателя с амортизатором. Эти детали также закрепляют на плоскости станины.
4. Установка на рамку держателя рукоятки перемещения сверлильной головки и соединение ее с амортизатором.
5. Монтаж электрического двигателя.
6. Крепление к валу электродвигателя цангового устройства или специального миниатюрного патрона для сверл малого диаметра.
7. Изготовление блока питания и подключение его к электрическому двигателю.
8. Установка сверла в патрон и проведение тестового сверления.

Самодельный мини — станок для радиолюбителя готов к эксплуатации.

Станок из дрели

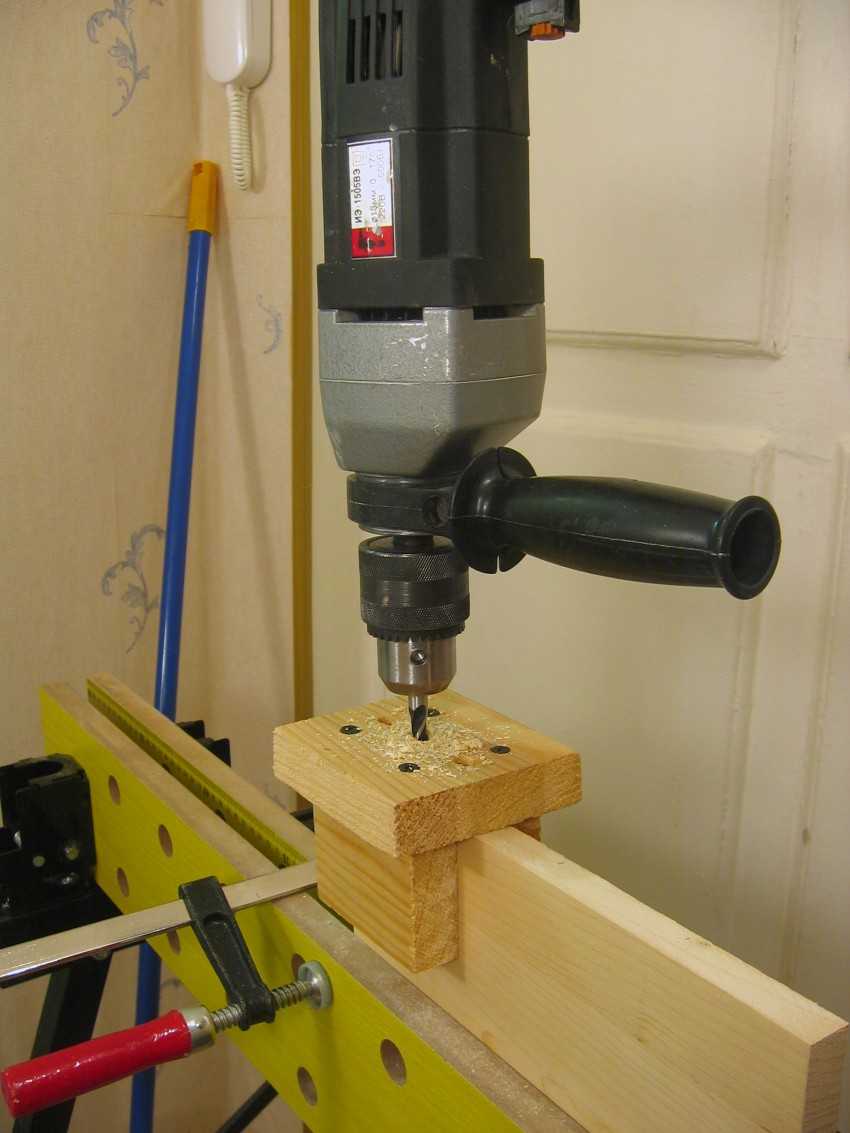

Мастерам, которые конструируют и собирают мебель в домашних условиях, невозможно обойтись без специального станкового оборудования. Собрать простенький, но прекрасно справляющийся с возложенными на него функциями сверлильно — присадочный станок своими руками несложно даже в домашней мастерской. Это можно сделать без покупки каких-либо специфических или дорогостоящих комплектующих. Для создания такого оборудования потребуется ручная или электрическая дрель промышленного изготовления, которую необходимо закрепить на самостоятельно изготовленной станине.

Прежде всего, следует подготовить необходимые инструменты и материалы:

• электрическая или ручная дрель;
• лист фанеры толщиной 10−12 мм, размерами 300х500 мм;
• деревянные бруски;
• шурупы по дереву или саморезы.

Порядок сборки станка состоит из следующих операций:

1. Прежде всего, следует создать рабочий чертеж станка с указанием размеров его основных конструктивных элементов.
2. Из имеющейся в распоряжении древесины вырезать все конструктивные элементы будущего станка.
3. Создать координатный стол для станка своими руками. Для этого лист фанеры размерами 300х500 мм необходимо разметить продольными и поперечными линиями с шагом 10 мм.
4. К горизонтально размещенному координатному столу или станине необходимо закрепить тщательно отшлифованный наждачной бумагой деревянный брусок, который будет выполнять роль вертикальной направляющей.
5. Далее необходимо изготовить каретку из листа фанеры толщиной 10−12 мм, к которой будет крепиться электрическая или ручная дрель. С этой целью на лицевой панели нужно собрать устройство, позволяющее надежно фиксировать дрель, а с обратной стороны листа закрепить изготовленный из брусков квадрат, который будет надеваться на вертикальную направляющую. Внутренние поверхности этого квадрата также тщательно должны быть отшлифованы.
6. К верхней части направляющей следует закрепить деревянный рычаг перемещения каретки вверх-вниз. К каретке нужно прикрутить штангу, после чего скрепить рычаг и штангу шарнирным соединением.
7. На завершающем этапе необходимо натереть воском все трущиеся деревянные поверхности.
