Техника безопасности при работе на сверлильном станке: правила работы

Сверление заготовки

Оперируя рычагами, размещенными на корпусе сверлильного станка, равномерно подведите сверло к заготовке.

Некоторые станки снабжены подачей жидкости/масла на сверло, во избежание перегрева и поломки сверла, а также сплавления краев заготовки (если это пластик). В таком случае нужно следить за правильной подачей жидкости на сверло/точку сверления. В любом случае, даже если станок не оборудован системой автоматической подачи жидкости, охлаждать сверло будет совсем не лишним, в том числе и при работе с ручной дрелью. Делать это можно периодически поливая его водой из бутылки, или опуская конец сверла в емкость с водой.

Подача жидкости на сверло

Разметка, намеченная кернером, должна совпадать с режущей кромкой опущенного спирального сверла. Удостоверьтесь, что детали вашей одежды не смогут попасть под крутящиеся детали сверлильного станка , и только после этого включайте станок.

Кнопка выключения станка должна располагаться в легкодоступном и удобном месте. Не работайте на станке с труднодоступной кнопкой выключения . Это первое правило техники безопасности при работе на любых станках.

В момент сверления особенно металлических заготовок не следует забывать о мерах предосторожности. Ни когда не включайте станок, предварительно не опустив защитный прозрачный экран

Это обезопасит вас от попадания в глаза мелких металлических опилок.

В момент сверления электрической или пневматической дрелью не старайтесь придать сверлу максимальное число оборотов. При сверлении достаточно глубоких отверстий, чаще поднимайте сверло для извлечения стружки. Это продлит срок службы спирального сверла и позволит получить более качественное отверстие. И повторюсь, не стоит забывать о технике безопасности во избежание несчастных случаев.

На этом заканчиваю статью. А впереди у нас тема по нарезании резьбы. Всем пока, до новых статей.

ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. К работе со сверлильным инструментом допускаются работники старше 18 лет, прошедшие медицинский осмотр, вводный инструктаж по охране труда при приеме на работу и первичный инструктаж на рабочем месте, а также повторный и, при необходимости, внеплановый и целевой инструктажи по охране труда, освоившие безопасные приемы выполнения работ и прошедшие проверку знаний требований охраны труда. 1.2. Работникам, допущенным к выполнению работ, необходимо соблюдать Правила внутреннего распорядка, установленные в организации. 1.3. При работе со сверлильным инструментом следует соблюдать режим труда и отдыха. Отдыхать и курить допускается в специально оборудованных местах. 1.4. Сверлильный инструмент необходимо закрепить за работниками для индивидуального или бригадного пользования, разместить в специальных инструментальных шкафах, столиках, расположенных рядом с оборудованием или внутри его, если это представляется удобным, безопасным и предусматривается конструкцией. 1.5. Работникам необходимо выполнять только ту работу, которая поручена руководителем работ. Не допускается перепоручать свою работу другим работникам и допускать на рабочее место посторонних лиц. 1.6. На работника могут воздействовать опасные и вредные производственные факторы: — шум, — вибрация, — неблагоприятные параметры производственного микроклимата, — электрический ток, — загазованность и запыленность. 1.7. Спецодежда, спецобувь и другие средства индивидуальной защиты выдаются работникам в соответствии с действующими нормами и выполняемой работой. 1.8. Спецодежду, спецобувь и другие средства индивидуальной защиты следует хранить в специально отведенных местах с соблюдением правил хранения и применять в исправном состоянии. 1.9. Работникам, выполняющим работы со сверлильным инструментом, необходимо соблюдать правила пожарной безопасности, знать сигналы оповещения о пожаре, места расположения средств пожаротушения и уметь пользоваться ими. Не допускается использование противопожарного инвентаря для хозяйственных целей, загромождение проходов и доступов к противопожарному инвентарю. 1.10. При несчастном случае пострадавшему следует прекратить работу, известить об этом руководителя работ и обратиться за медицинской помощью. 1.11. Работникам, выполняющим работы со сверлильным инструментом, необходимо знать и соблюдать правила личной гигиены. 1.12. В случае возникновения в процессе работы каких-либо вопросов, связанных с ее безопасным выполнением, следует обратиться к работнику, ответственному за безопасное производство работ. 1.13. Работники, нарушившие требования настоящей инструкции, несут ответственность в соответствии с действующим законодательством Российской Федерации.

Установка и смена инструмента

Установку инструментов производить при полном останове станка, остерегаясь порезов рук о режущие кромки. Следить за надежностью и прочностью его крепления, а также за центрированием. Смену инструмента без остановки станка производить только при наличии специального быстросменного патрона.

Жестко и прочно закрепить режущий и вспомогательный инструменты. Следить за тем, чтобы хвостовики инструментов и оправок были тщательно пригнаны к конусу шпинделя. Перед установкой инструмента осмотреть и протереть посадочные поверхности. Забоины на этих поверхностях не допускаются.

При закреплении в сверлильном патроне инструмента конец его хвостовика должен упираться в дно гнезда патрона.

При нарезании резьб метчиками, особенно в глухих отверстиях, необходимо закрепить инструмент в предохранительном патроне.

Общие требования безопасности

Техника безопасности при работе с ПК: требования к ПЭВМ

Несчастные случаи на предприятии, где работают на специальном оборудовании, не редкость. Даже самый опытный сотрудник может получить травму, если не будет следовать инструкции. Основные требования к рабочему процессу:

прохождение вводного инструктажа; предварительные приготовления: одежда, проверка физического состояния и рабочего места; необходимо обращать внимание на работу станка и свои действия; в случае чрезвычайной ситуации нужно выключить станок, а также обезопасить себя и окружающих от травм; если случилось ЧС, поставить в известность начальство, контроллера на производстве или сотрудника специальной службы

Важно! Аппарат для сверления обязан проходить тестирование. Требования безопасности перед началом работы Руководство по эксплуатации станка должно всегда находиться под рукой, чтобы человек всегда мог ознакомиться с любым разделом и удостовериться в том, что его действия правильные и безопасные. Требования безопасности перед началом работы Руководство по эксплуатации станка должно всегда находиться под рукой, чтобы человек всегда мог ознакомиться с любым разделом и удостовериться в том, что его действия правильные и безопасные

Требования безопасности перед началом работы Руководство по эксплуатации станка должно всегда находиться под рукой, чтобы человек всегда мог ознакомиться с любым разделом и удостовериться в том, что его действия правильные и безопасные

Нюансы подготовительного процесса:

нужно надеть специальную форму. Приготовить элементы защиты;
сначала специалист должен осмотреть место, где ему предстоит трудиться целый день. Если что-то не в порядке, приступать к работе запрещено;
проверить аппарат для сверления на предмет неисправностей;
на одежде должны быть застегнуты все пуговицы, надет головной убор, нарукавники или перчатки, защитные очки, удобная обувь;
человека не должны отвлекать посторонние предметы: мобильный телефон, музыка, еда или напитки.

Запрещено работать в алкогольном или наркотическом опьянении. Станок сначала запускается в тестовом режиме, а потом происходит обработка деталей.

Начало

Нарезание резьбы

Обработка деталей на сверлильных станках подразумевает также создание различных резьб. Нарезание, как правило, производится с помощью гаечных или машинных метчиков. Последние требуют последующего вывертывания из отверстия, что нужно учитывать во время нарезания.

При работе с цветными сплавами и пластичными видами стали часто используются бесстружечные метчики. Их можно использовать при работе с отверстиями размером до 36 миллиметров.

Зенкование

Зенкование – это обработка углублений, необходимых для маскировки головки крепежных элементов. Зенковка осуществляется с помощью направляющего центрирующего инструмента. Это нужно для совпадения двух осей.

Цекование

Под цекованием подразумевается обработка поверхностей бобышек, используемых в качестве опоры гаечных и винтовых головок

Очень важно, чтобы стержень крепежного элемента не деформировался в процессе затяжки. Для этого нужно контролировать положение торца, который должен находиться четко перпендикулярно оси

Специальный инструмент, который называется цековка, дополняется специальным направляющим инструментом.

Выводы

Процесс работы на сверлильном станке может быть самым разным. Данный вид техники отличается широкой функциональностью и высокой точностью. За счет этого сфера применения сверлильного станка довольно-таки значительна. Мы же рассмотрели только основные направления использования данной металлорежущей техники.

Техника безопасности

Это обезопасит вас от попадания в глаза мелких металлических опилок.

На этом заканчиваю статью. А впереди у нас тема по нарезании резьбы.

ТРЕБОВАНИЯ ОХРАНЫ ТРУДА В АВАРИЙНЫХ СИТУАЦИЯХ

4.1. В случае появления задымления или возгорания немедленно прекратить работу, отключить электрооборудование, вызвать пожарную охрану, сообщить непосредственному руководителю и администрации организации, принять меры к эвакуации из помещения. При ликвидации загорания необходимо использовать первичные средства пожаротушения, принять участие в эвакуации людей. При загорании электрооборудования применять только углекислотные огнетушители или порошковые. 4.2. В случае получения травмы работник обязан прекратить работу, поставить в известность непосредственного руководителя и вызвать скорую медицинскую помощь или обратиться в медицинское учреждение. 4.3. Если на металлических частях оборудования обнаружено напряжение (ощущение тока), оборудование гудит, в случае появления вибраций или повышенного уровня шума, при резком нагревании и плавлении корпуса, искрении электрооборудования, обрыве питающего кабеля, необходимо остановить работу оборудования, доложить о случившемся непосредственному руководителю. Без указаний руководителя к работе приступать запрещено. 4.4. При поражении электрическим током необходимо освободить пострадавшего от действия тока путем немедленного отключения электроустановки рубильником или выключателем. Если отключить электроустановку достаточно быстро нельзя, необходимо пострадавшего освободить с помощью диэлектрических перчаток или сухого деревянного предмета, при этом необходимо следить и за тем, чтобы самому не оказаться под напряжением. После освобождения пострадавшего от действия тока необходимо оценить его состояние, вызвать скорую медицинскую помощь и до прибытия врача оказывать первую доврачебную помощь.

Электрический ток

Ограждения, блокировки и заземление всегда должны быть в исправном состоянии в соответствии с действующими правилами.

Травмы могут возникнуть и при падении человека на поврежденном или загрязненном эмульсией, маслом или стружкой полу, при столкновении людей или наезде транспортных средств в механических цехах машиностроительных заводов. Поэтому сверловщик должен быть внимательным при работе на станке и во время перемещения по цеху.

К атегория:

Сверление металла

Основные правила безопасной работы на сверлильных станках и механизированными сверлильными машинками

Несчастные случаи при работе на сверлильном станке обычно происходят по причине его неисправности, из-за отсутствия защитных ограждений, вследствие несоблюдения работающими правильных приемов работы, Загромождения рабочего места заготовками, деталями и разными ненужными предметами. Нередко причиной несчастного случая является загрязненный, мокрый и скользкий пол на рабочем месте. Чтобы избежать несчастных случаев, работающий на сверлильном станке должен содержать в порядке рабочее место, соблюдать правила техники безопасности, умело пользоваться инструментом.

Приступая первый раз к работе на сверлильном станке или к использованию механизированного инструмента, слесарь должен получить от мастера подробный инструктаж.

Перед началом работы нужно привести в порядок одежду и головной убор, проверить состояние рабочего.места, удостовериться в том, что ограждения станка находятся на своих местах и хорошо закреплены. Необходимо помнить, что свисающие части одежды или головного убора, длинные волосы могут быть захвачены вращающимися частями станка – шпинделем или сверлом, могут зацепиться за выступающие части. Поэтому перед работой нужно завязать тесемки на рукавах, тщательно убрать длинные волосы под головной убор.

Нельзя удалять стружку из отверстий пальцами или сдувать ее. Это надо делать крючком или щеткой и только после остановки станка. Не разрешается для охлаждения в процессе резания пользоваться смоченной тряпкой; тряпка может намотаться на сверло и захватить пальцы работающего. При обработке сверлильном станке нельзя держать обрабатываемую деталь руками; ее нужно зажимать в станочных тисках или надежно прикреплять к столу станка.

Недопустимо проверять остроту сверла рукой на ходу станка, такие попытки всегда кончаются травмой. Нельзя устанавливать инструмент во время вращения шпинделя; это может привести к тяжелому ранению рук,

Работая электрической сверлильной машинкой, необходимо хорошо заземлить корпус машинки через специальный провод. Машинка обязательно предварительно проверяется на отсутствие повреждения электроизоляции. Работающий должен стоять на изолированном полу или на резиновом коврике.

При пользовании пневматической машинкой следует пускать ее только в том случае, когда инструмент уста» новлен в рабочее положение. При случайном пуске машинки можно сильно повредить себе руки и травмировать других. Нужно работать исправным инструментов и не очень сильно нажимать на машинку в процесс работы.

Только при самом строгом соблюдении требовани| техники безопасности создаются наилучшие условия работы, исключающие возможность несчастных случаев.

Обновлено: 29.06.2020

103583

Требования охраны труда во время работы.

3.1. При выполнении работ на станке рабочий должен находиться на деревянном решетчатом настиле с расстоянием между планками не более 30 мм.

3.2. Запрещается работать на станке в рукавицах или перчатках, а также с забинтованными пальцами без резиновых напальчников. Установка и снятие крупногабаритных деталей должны производиться в рукавицах только после остановки станка.

3.3. Установить обрабатываемый предмет правильно и надежно, чтобы была исключена возможность его вылета или каких-либо других нарушений технологического процесса во время хода станка.

3.4. Обрабатываемые детали, тиски и приспособления прочно и надежно закрепить на столе или фундаментной плите. Крепление производить специальными крепежными деталями: болтами, соответствующими пазу стола, прижимными планками, упорами и т.п.

3.5. Установку деталей на станок и снятие их со станка производить в том случае, когда шпиндель с инструментом находится в исходном положении.

3.6. При работе ключами не наращивать их трубой или другими рычагами, нельзя пользоваться прокладками, если ключи не соответствуют размерам гаек.

3.7. При установке режущего инструмента внимательно следить за надежностью и прочностью его крепления и правильностью центровки.

3.8. Удалять сверла из шпинделя следует специальным клином, который нельзя оставлять в пазу шпинделя.

3.9. В случае заседания инструмента, поломки хвостовика сверла, метчика или другого инструмента выключить станок.

3.10. Режущий инструмент подводить к обрабатываемой детали постепенно, плавно, без удара.

3.11. Удерживать просверливаемую деталь руками запрещается. Мелкие детали, если отсутствуют подходящие крепежные приспособления, можно удерживать ручными тисками, клещами или плоскогубцами с параллельными губками только с разрешения мастера.

3.12. Не производить сверление тонких пластин, полос или других подобных деталей без крепления в специальных приспособлениях.

3.13. Установка и снятие обрабатываемых деталей во время работы станка допускаются только при использовании специальных позиционных приспособлений (поворотных столов и др.), обеспечивающих полную безопасность работы. Станки должны быть оборудованы устройствами, возвращающими шпиндель в исходное положение после его подачи. При отсутствии указанной оснастки и снятие деталей должны производиться только после отключения и полной остановки станка.

3.14. При обработке деталей на радиально-сверлильном станке, при подводе траверсы по вставленным сверлом к месту сверления следует закрепить ее при помощи имеющихся на станке зажимных рукояток. Не допускается разгон на траверсе суппорта во избежание его попадания за пределы направляющих.

После окончания сверления до пуска механизма подъема траверса освобождается от зажимов и отводится в сторону.

3.15. Нельзя выдувать ртом стружку из рассверленных отверстий.

3.16. При сверлении глубоких отверстий периодически выводить сверло из отверстия для удаления стружки. Удалять стружку с просверливаемой детали и стола при остановленном режущем инструменте.

3.17. Во время работы станка проверять рукой остроту режущих кромок инструмента, глубину отверстия и выхода сверла из отверстия в детали, охлаждать сверла мокрыми концами или тряпкой запрещается.

3.18. Не останавливать выключенный станок нажимом руки на шпиндель или патрон. Не прикасаться к сверлу до полной остановки станка.

3.19. Для съема инструмента должны применяться специальные молотки и выколотки, изготовленные из материала, от которого не отделяются частицы при ударе.

3.20. Содержать в чистоте рабочее место в течение всего рабочего дня и не загромождать его деталями, металлическими отходами, мусором и т.п.

3.22. Перед остановом станка обязательно отвести инструмент от обрабатываемой детали.

Предварительный просмотр:

Директор МБОУ ДОД ЦРТДЮ

«______» ____________ 2018г.

«______» _____________ 2018г.

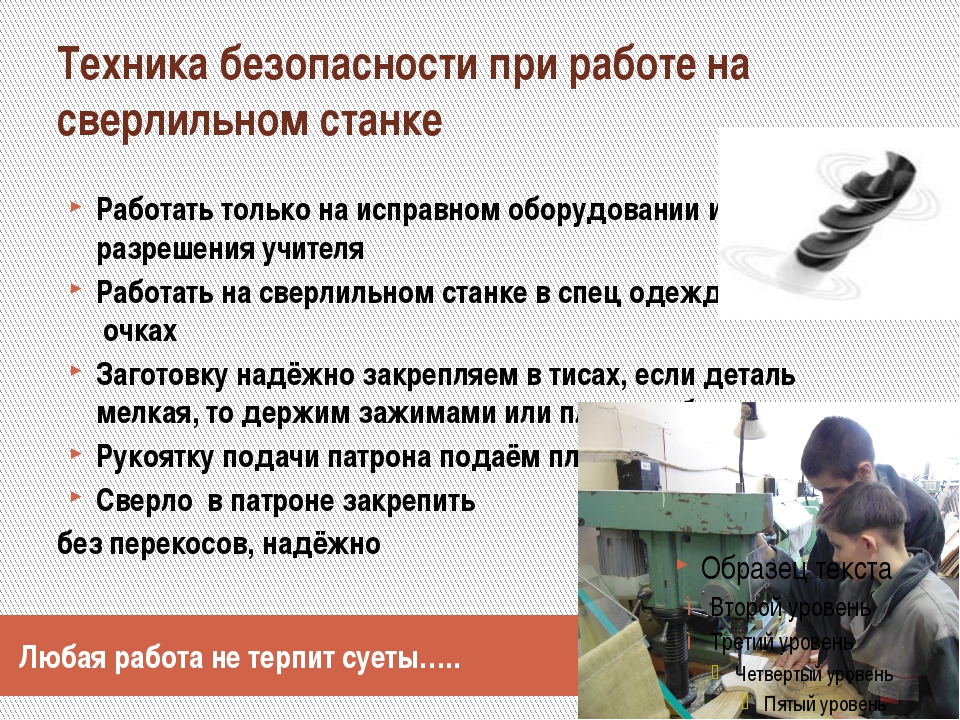

по технике безопасности при работе на сверлильном станке

в ТО «Умелые руки»

I. Общие положения

1. Настоящая инструкция разработана на основании Положения об учебных мастерских общеобразовательных учреждений, утвержденного

приказом №169; Положения о службе охраны труда в системе Министерства образования РФ, утвержденного приказом № 92 от 27.02.05; Правил по технике безопасности и производственной санитарии для школьных учебных и учебно-производственных мастерских; Госта 12.01.004 Организация и обучение организации труда;

2. Учащиеся, при выполнении работ на сверлильном станке обеспечиваются спецодеждой (фартуком с нарукавниками или халатом и головным убором – беретом), защитными очками.

II. Опасности в работе

1. Ранение глаз отлетающей стружкой при сверлении металла

2. Ранение рук при плохом закреплении заготовки.

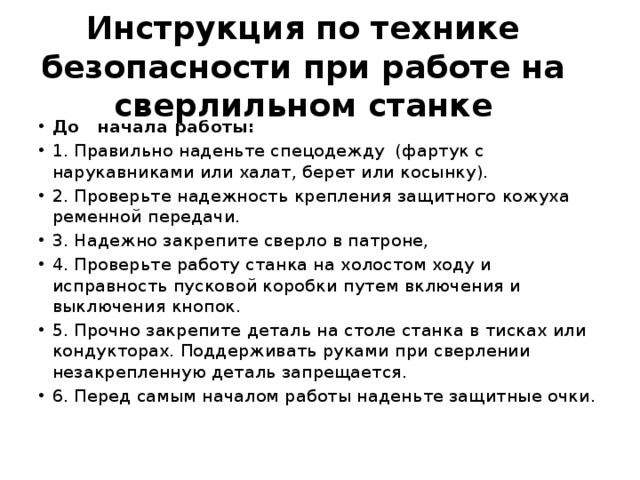

III. Правила безопасности перед началом работ

3. Правильно наденьте спецодежду, застегните обшлага рукавов на пуговицы, избегайте завязывать их тесемкой, спрячьте волосы под головной убор.

4. Проверите наличие и надежность крепления защитного кожуха ремня и соединения защитного заземления (зануления) с корпусом станка.

5. Надежно закрепите сверла в патроне.

6. Проверите работу станка на холостом ходу, исправность пусковой коробки путем включения и выключения кнопок и рычагов управления.

7. Прочно закрепите на столе станка в тисах или кондукторах. Придерживать руками при сверлении не закрепленную деталь запрещается.

8. Перед самым началом работы наденьте защитные очки.

IV. Правила безопасности во время работы

1. Не пользуйтесь сверлом с изношенными конусными хвостовиками

2. Сверло к детали подавайте плавно, без усилий и рывков, и только после того как шпиндель наберет полную скорость.

3. Перед сверлением металлической заготовки необходимо накренить центры отверстий. Деревянные заготовки в месте сверления накалываются шилом.

Особое внимание и осторожность проявляйте в конце сверления. При выходе сверла из материала заготовки уменьшают подачу

При сверлении крупных деревянных заготовок на стол под деталь кладите обрезок доски или многослойной фанеры

5. При сверлении крупных деревянных заготовок на стол под деталь кладите обрезок доски или многослойной фанеры.

6. Во избежание травм в процессе работы на станке:

— не наклоняйте голову близко к сверлу

— не производите работу в рукавицах.

— не кладите посторонние предметы на станину станка

— не смазывайте не охлаждайте сверло или обрабатываемую деталь с помощью мокрой тряпки. Для охлаждения сверла используйте специальную кисочку.

— не тормозите руками патрон сверло

— не отходите от станка, не выключив его.

7. При прекращении подачи электроэнергии немедленно выключите электродвигатель.

8. Перед остановкой станка отведите сверло от обрабатываемой детали, после чего выключите электродвигатель.

V. Правила безопасности после окончания работы

1. После остановки вращения сверла удалите стружку со станка при помощи щетки, а из пазов станины – крючком. Не сдувайте стружку ртом и не сметайте ее рукой.

2.Отделите сверла от патрона и сдайте станок дежурному или учителю.

3. Приведите себя в порядок.

Педагог дополнительного образования Шашков В.А.

ОБЩИЕ ПОЛОЖЕНИЯ.

1.1. Работать только на станках, к которым имеется допуск, и выполнять работу, которая поручена.

1.2. Заметив нарушение инструкции другим рабочим, предупредить его о необходимости соблюдения требований по технике безопасности.

1.3. Нельзя работать на неисправном и не имеющем необходимых ограждений станке. Не производить ремонт и переделку станка самостоятельно.

1.4. Не разрешать уборщику убирать у станка во время его работы.

1.5. Запрещается работать на станке в рукавицах или перчатках, а также с забинтованными пальцами без резиновых напальчников.

1.6. Надежно и жестко закреплять обрабатываемую деталь.

1.7. Масса и габаритные размеры обрабатываемой детали должны соответствовать паспортным данным станка.

1.8. Каждый рабочий обязан:

требовать проведения инструктажа по технике безопасности до начала работы;
требовать, чтобы печатная инструкция о мерах безопасности при работе на данном станке находилась на рабочем месте.

Требования безопасности по окончании работы.

4.1. Выключить станок и электродвигатель.

4.2. Привести в порядок рабочее место: убрать со станка стружку, инструмент, приспособление, очистить станок от грязи, вытереть и смазать трущиеся части станка, аккуратно сложить готовые детали и заготовки.

4.3. Убрать инструмент в отведенные для этой цели места. Соблюдать чистоту и порядок в шкафчике для инструмента.

4.4. По окончании работы о замеченных дефектах станка, вентиляции и др., а также о принятых мерах по их устранению сообщить мастеру.

4.5. О всякой замеченной опасности немедленно заявить администрации.

4.6. Вымыть лицо и руки теплой водой с мылом или принять душ.

4.7. Не мыть руки в масле, эмульсии, керосине и не вытирать их обтирочными материалами, загрязненными стружкой.

Инструкция по охране труда при работе на сверлильных станках

председатель профсоюза работников	генеральный директор
ООО «Пион»	ООО «Пион»
Сидоров П.П.	Воронов А.В.
“__”___________2017 г.	“__”___________2017 г.
Сидоров Сидоров П.П.	Воронов Воронов А.В.

Инструкция №___

Инструкция по охране труда

при работе на сверлильных станках

Инструкция составлена в соответствии с «Типовой инструкцией по охране труда при работе на сверлильных станках» РД 153-34.0-03.294-00.

Общие требования безопасности

1.1. Сверловщики при производстве работ согласно имеющейся квалификации обязаны выполнять требования безопасности, изложенные в настоящей Инструкции.

К самостоятельной работе на сверлильных станках допускаются работники, прошедшие:

обязательный медицинский осмотр и не имеющие противопоказаний;
обучение и стажировку;
инструктаж по охране труда на рабочем месте;
ознакомленные с правилами пожарной безопасности и усвоившие безопасные приемы работы;
имеющие группу по электробезопасности не ниже II.

1.2. При работе на сверлильных станках работник обязан:

выполнять только ту работу, которая определена должностной (рабочей) инструкцией, утвержденной администрацией предприятия, и при условии, что безопасные способы ее выполнения работнику хорошо известны;
выполнять правила внутреннего трудового распорядка;
правильно применять средства индивидуальной и коллективной защиты;
соблюдать требования охраны труда;
немедленно извещать своего непосредственного или вышестоящего руководителя о любой ситуации, угрожающей жизни и здоровью людей, о каждом несчастном случае, произошедшем на производстве, или об ухудшении состояния своего здоровья, в том числе о проявлении признаков острого профессионального заболевания (отравления);
уметь оказывать доврачебную помощь пострадавшим от электрического тока и при других несчастных случаях;
уметь применять средства первичного пожаротушения.

1.3. Работник должен:

своевременно проходить обучение безопасным методам и приемам выполнения работ и оказанию первой помощи пострадавшим на производстве, инструктаж по охране труда, проверку знаний требований охраны труда;
проходить обязательные периодические (в течение трудовой деятельности) медицинские осмотры (обследования), а также проходить внеочередные медицинские осмотры (обследования) по направлению работодателя в случаях, предусмотренных Трудовым кодексом и иными федеральными законами.

1.4. При работах на сверлильных станках возможны воздействия следующих опасных и вредных производственных факторов:

повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело человека;
отскакивающие при обработке стружка и осколки металла с повышенной температурой поверхностей;
высокая температура поверхности обрабатываемых деталей и инструмента;
повышенный уровень вибрации и шум;
мелкая стружка и аэрозоли смазочно-охлаждающей жидкости;
движущиеся и вращающиеся части станка, передвигающиеся изделия, заготовки, материалы;
недостаточная освещенность рабочей зоны, наличие прямой и отраженной блесткости.

1.5. При работе на сверлильных станках работники должны быть обеспечены спецодеждой, спецобувью и другими средствами индивидуальной защиты, в соответствии с «Типовыми отраслевыми нормами бесплатной выдачи спецодежды, спецобуви и других средств индивидуальной защиты» и коллективным договором. Персонал, обслуживающий сверлильные станки, должен иметь:

костюм хлопчатобумажный или полукомбинезон;
очки защитные;
ботинки юфтевые.

Урок: «Устройство и принцип работы сверлильного станка. Правила ТБ».

Как организовать дистанционное обучение во время карантина?

Помогает проект «Инфоурок»

Урок № ___;___ Дата:__________;____________

Тема:Устройство и принцип работы сверлильного станка.Правила безопасной работы на сверлильном станке.

Цели

: научить приемам сверления изделий, познакомить учащихся с устройством и назначением сверлильного станка, дать понятие о ременной и реечной передаче; развить точность и аккуратность в трудовой деятельности, память, мышление, расширить политехнический кругозор и пополнить научное представление об окружающем мире; воспитать у учащихся ответственность, бережность и соблюдение правил техники безопасности.

Формы работы:

индивидуальная; фронтальная.I. Организационный момент.

II. Актуализация опорных знаний.

1. Какой технологический процесс называют резанием?

2. Какой общий принцип заложен в основу работы режущих инструментов?

3. Какие режущие инструменты применяют в деревообработке при изготовлении изделий?

III. Изучение нового материала.

Одной из разновидностей резания является сверление древесины, металла и других конструкционных материалов. Выполняют его с помощью разных по конструкции сверл (рис. 71)

Однако общим для них является то, что все они имеют три основных части: режущую, рабочую

икрепежную (рис. 72). На крепежной части указывается диаметр сверла и марка стали, из которой оно изготовлено.

Режущая часть спирального сверла имеет две режущие кромки в форме клина (рис. 73, а

). Углубляясь в древесину, режущие кромки срезают определенный ее слой. Между ними вдоль рабочей поверхности размещены винтовые канавки (рис. 73,б ), с помощью которых срезанные частицы древесины отводятся на поверхность заготовки в виде стружки (рис. 74).

Рабочая часть сверла имеет две спиральные ленты, предназначенные для направления сверла по отверстию и уменьшения трения его о стенки. Его крепежная часть – хвостовик служит для закрепления сверла в определенном устройстве или механизме.

Для вращения сверла применяют механические и электрифицированные инструменты. Самыми удобными из ручных инструментов являются коловорот

идрель (рис. 75).

Вращая ручку коловорота или дрели, сверлу сообщают вращательное движение, а нажимая на упор – поступательное. За счет этих двух движений срезанные частицы материала в виде стружки выходят на поверхность заготовки.

Удобно и быстро высверливать отверстия на сверлильном станке. Сверлильный станок относится к технологическим машинам. Технологические машины предназначены для обработки различных материалов. Как и всякая технологическая машина, сверлильный станок состоит из трех главных частей: двигателя, передаточного механизма и исполнительного механизма (рис.).

Рис. Сверлильный станок:

1 — основание (станина); 2 — рабочий стол; 3 — сверло; 4 — патрон; 5 — рабочий вал; 6 — рукоятка подачи сверла; 7 — шкала глубины сверления; 8 — шкив с ремнем; 9 — защитный кожух; 10 — электродвигатель; 11 — колонна; 12 — стопор; 13 — пусковые кнопки

Приступая к работе на станке, его осматривают и проверяют исправность. В патрон вставляют и специальным ключом крепят сверло нужного диаметра. Сверло должно быть зажато в патроне прямо, без перекоса. На рабочем столе крепят заготовку, на которой размечен центр будущего отверстия. Кнопкой «Пуск» включают электродвигатель, который посредством ременной передачи вращает рабочий орган (шпиндель с патроном и сверлом). Поворотом рукоятки шпиндель (рабочий вал) со сверлом подается на заготовку. Глубина сверления отсчитывается по шкале с момента начала сверления. После высверливания отверстия сверло поднимают. Станок выключают.

Крупные заготовки при сверлении удерживают левой рукой, а мелкие — в плоскогубцах или тисках.

На предприятиях на сверлильных станках работают сверловщики, или операторы станков ЧПУ (числового программного управления).

Действия при аварийных ситуациях

При возникновении аварийного случая требования сводятся к следующему:

незамедлительная остановка оборудования и извещение вышестоящего по должности лица о возникшей неисправности;
при отсутствии ремонтного персонала и если станочник имеет специальное обучение предпринять меры по ликвидации неисправности и предотвращению угрозы безопасности.

При возгорании оборудования незамедлительно:

позаботьтесь уведомить окружающих и мастера;
сообщить службе безопасности или за неимением собственной пожарной охраны позвонить по номеру «112» в МЧС;
если нет угрозы жизни, приступайте к первоначальному тушению пожара;
встретьте команду пожарников и обеспечьте не допущение посторонних к очагу, техника должна быть в свободном доступе;
при явной угрозе здоровью и жизни покиньте помещение.

Если вы стали свидетелем несчастного случая

При возникновении несчастных случаев (даже по вине работников, не исполнившего меры безопасности) выполните следующие правила:

окажите первую помощь и вызовите скорую помощь при необходимости;
примите меры по предотвращению аварийной ситуации;
до начала проверки постарайтесь сохранить место работы в первоначальном аварийном виде, как это было до начала происшествия.

Когда закончите работу, не покидайте сразу свое рабочее место, обязательно помните:

отключайте питание станка от электропитания;
убирайте инструмент в служащее для него место;
уберите мусор (стружку) только щеткой с меткой;
снимите и уберите спецодежду, не раскидывайте везде;
смажьте детали станка при необходимости;
проведите осмотр станка и при выявлении недостатков или неисправностей сообщите ремонтному персоналу или ответственному лицу.

Выполняя эти требования (техника безопасной работы) на станке, по сути, свод правил при эксплуатации сверлильного станка, вы убережете себя и окружающих от производственных травм.

Помните: нельзя приступать к работе, не убедившись в безопасности и не зная основные принципы и технику безопасности. Не будьте неисполнительным и недобросовестным работником, знайте — инструкция написана для того чтобы избежать травм и форс-мажорных обстоятельств.
