Техническая характеристика, эксплуатация и ремонт универсального токарно-винторезного станка 16к20

Назначение, функциональные возможности

16К20 производился Московским станкостроительным заводом «Красный Пролетарий» в период с 1971 по 1986 год. Это одна из наиболее удачных моделей советского станкостроительства, которая стала основой множества модификаций, таких как 16К25, 16К20М, 16К20М и более современных версий с ЧПУ управлением — станок 16К20ФЗ, 16А20Ф3, 16К20Т1.

Данный агрегат способен выполнять следующие технические операции:

обточка;
расточка;
подрезка торцов;
сверление;
развертывание;
зенкерование;
нарезание резьб (метрической, модульной, питчевой, дюймовой).

Среди эксплуатационных преимуществ данного агрегата в сравнении с тогдашними аналогами выделим надежность, точность обработки, простоту обслуживания, выносливость и высокую производительность.

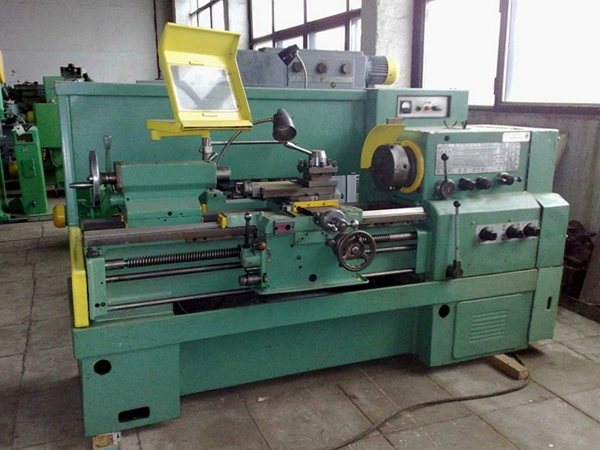

Общий вид станка 16К20

Универсальный станок 16К20 обладает следующими характерными особенностями:

жесткую конструкцию станины, которая имеет коробчатую форму и стоит на основании в виде монолитной плиты, станина укомплектована направляющими из каленой стали;
возможность фиксации обрабатываемых заготовок в патроне либо в центрах;
усиленная конструкция резцедержателя, обеспечивающая максимально надежную фиксацию рабочего инструмента;
установленный на прецизионных подшипниках качения шпиндель;
оснастка множеством ограничительных и блокирующих механизмов, за счет которых достигается безопасность работы;
наличие масштабных линеек с визирами, дающих возможность оператору выставить резцовые салазки предельно точно;
комплектация устройством отключения подачи суппорта.

Советскими предприятиями производились аналоги данной модели, наиболее распространенными из которых являются: ЖА-805, МК6058, КА-280 и 16ВТ20. к меню

Технические характеристики

Рассмотрим основные параметры токарного станка 16К20:

группа точности (в соответствии с ГОСТ №8-82) — Н;
максимальные диаметры обработки: над станиной — 400 мм, над суппортом — 220 мм;
высота центров над направляющими — 215 мм;
длина обрабатываемых деталей при установке в центрах: от 710 до 2000 мм;
расстояние от центров до резцедержателя — до 225 мм;
вес обрабатываемых заготовок: в центре — до 130 кг, в патроне — до 200 кг.

Параметры шпиндельного узла 16К20:

диаметр отверстия — 52 мм;
диаметр прутка — 50 мм;
частота вращения шпинделя — от 12 до 1600 об, на реверсном ходу — от 19 до 1900 об/мин;
количество скоростей шпинделя: на прямом ходу — 22, на реверсном — 11;
тип конуса шпинделя — Морзе 6К;
тип конца шпинделя — 6К;
фланец шпинделя — Ø170;
максимальный крутящий момент — 1000 Нм.

Конструкция станка 16К20

Параметры подачи:

длина перемещений: продольного — от 646 до 1935 мм, поперечного — 300 мм;
скорость перемещений: продольного — 3800, поперечного — 1900 мм/мин;
диапазон подач: продольных — от 0.05 до 2.9, поперечных — 0.025 до 1.4 мм/об;
количество подач в обеих направлениях — 42;
максимальные усилия подачи: продольной — 5584, поперечно — 3530 Н.

Параметры резцовых салазок:

длина перемещения салазок — 150 мм;
шаг перемещение на одно деление — 0.05 мм;
угол поворота — до 90 градусов;
сечение фиксатора резца — 25*25 мм;
количество резцов в одной салазке — 4 шт.

Параметры задней бабки:

тип конуса бабки — Морзе 5;
максимальное перемещение пиноли — 150 мм;
шаг перемещения бабки на 1 деление лимба — 0.1;
величина смещения бабки в поперечном направлении — 15 мм.

На станок установлены 3 электродвигателя: основной — мощностью 11 кВт, мотор насоса подачи СОЖ — 0.125 кВт и привод быстрой подачи шпинделя — 0.12 кВт. Габариты 16К20 составляют 279*119*150 см, полный вес агрегата — 3010 кг. к меню

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»5929285318″>

Это интересно: Технология лазерной резки металла — освещаем суть

2 Особенности конструкции

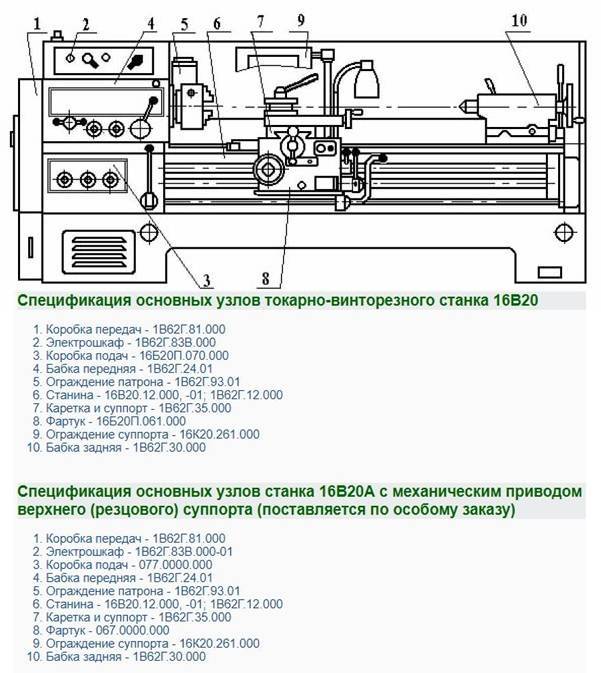

Основными конструктивными узлами станка 16К20 являются: передняя и задняя бабка, фартук, суппорт. Внутри передней бабки установлен блок шпинделя и коробка скоростей. В конструкции агрегата установка и центровка патронов выполняется посредством конической шейки, центров — с помощью конического отверстия выполненного в конфигурации конуса Морзе 5. Для настройки цепи подач на нарезание разных типов резьбы (метрической, дюймовой, питчевой) используется гитара с сменными зубчатыми колесами.

Вращение ходового вала преобразовывается в поступательное движение суппорта посредством фартука. Сам суппорт является узлом, фиксирующим рабочий инструмент — резец, и передающий на него движение подачи. Устройство суппорта состоит из салазок, каретки, поворотной части и резцедержателя. Возможность монтажа каретки под углом к центрам станка позволяет обрабатывать поверхности конической формы.

В посадочное гнездо задней бабки могут монтироваться центра двух типов — фиксированные и вращающиеся. Центра выполняют функцию удерживания обрабатываемой детали. Перемещение задней бабки по станине выполняется вручную. Установка пиноли в требуемое положение также ручная, осуществляется с помощью маховика.

Электрическая схема

Электрическая схема 16К20 представлена на изображении. Запуск основного двигателя производится посредством нажатия кнопки S4, выключение — S3. За защиту привода от перегрузок отвечает тепловое реле, при возникновении коротких замыканий срабатывают плавкие предохранители. Перед запуском агрегата в работу устройство заземления станка обязательно.

Кинематическая схема

Главным движением в кинематической цепи станка является вращение шпинделя, которое сообщается на шпиндель от основного электродвигателя через клиноременную передачу и коробку скоростей. Направление вращения шпинделя зависит от положения фрикционной муфты (М1), если она повернута влево вращение происходит на прямых частотах, при повороте влево включается реверсный ход.

2.2 Наладка и ремонт

Перед первым запуском станка после длительного простоя необходимо выполнить его наладку, которая осуществляется в следующей последовательности:

Проверяется заземление, после чего в шкафу управления отключаются провода питания электродвигателей и агрегат подключается к электросети.
Посредством органов ручного управления проверяется работоспособность главного реле и магнитных пускателей.
Проверяется работоспособность каждого из блокировочных механизмов.
Если все блокировочные узлы работают нормально, ранее снятые провода электродвигателей подключаются обратно.
Проверяется действие запущенных электродвигателей на предмет направленности их вращения. Главный привод должен вращаться против часовой стрелки, движок быстрой подачи шпинделя — по часовой, двигатель гидростанции — по часовой, мотор насоса СОЖ — в соответствии с указанной на корпусе маркировкой. Приступать к эксплуатации станка можно только после выполнения всех вышеуказанных операций. Приступать к эксплуатации станка можно только после выполнения всех вышеуказанных операций.

16К20 после восстановления

Ремонт агрегата, в зависимости от его сложности, классифицируется на три типа — малый, средний и капитальный. Собственными силами имеет смысл выполнять ремонтные работы малой группы, тогда как более сложные операции должны производиться профильными специалистами.

К операциям малой ремонтной группы относятся:

разборка наиболее загрязненных конструктивных узлов — шпинделя, передней бабки, коробки скоростей и подач, с их последующей чисткой и промывкой;
очистка посадочных гнезд на пиноле задней бабки и шпинделе без их демонтажа;
осмотр зазоров на валах и втулках, замена изношенных расходников, настройка подшипников качения;
настройка фрикционной муфты основного двигателя, при необходимости — комплектация привода новыми дисками;
механическая очистка шлицев и зубьев шестеренок коробки подач от заусениц;
восстановление или замена потерявших форму крепежей на резцедержателе;
шлифование ходового вала, винтового двигателя и салазок суппорта (продольных и поперечных);
замена износившихся экранов и ограждающих муфт.

Проверка работоспособности станка выполняется посредством его испытания на холостом ходу, в процессе которого визуально оценивается уровень шума, нагрев привода и точность обработки заготовки.

Карта смазки станка 16К20

Шпиндельная бабка	Авто	И-20А ГОСТ 20799-75	Ежегодно (примерно 700 часов работы)	Заливка—1; слив—2
Коробка подач	Авто	И-20А ГОСТ 20799-75	Ежегодно (примерно 700 часов работы)	Заливка—3; слив—4
Фартук суппорта	Авто	И-30А ГОСТ 20799-75	Ежегодно (примерно 700 часов работы)	Заливка—5; слив—6
Направляющие станины	Авто, при помощи системы смазки фартука	И-30А ГОСТ 20799-75	11
Поперечные салазки, верхние салазки	Ручная	И-30А ГОСТ 20799-75	Еженедельно	8,10
Задняя бабка	Ручная	И-30А ГОСТ 20799-75	Еженедельно	9
Сменные шестерни	Ручная	ЦИАТИМ-203 ГОСТ 8773-73	Ежедневно	12
Резцедержатель	Ручная	И-30 АГОСТ 20799-75	1 раз в смену	7

Фото и описание устройства станка

Ниже будут представлены схематичные изображения наиболее важных компонентов станка и краткое описание к ним.

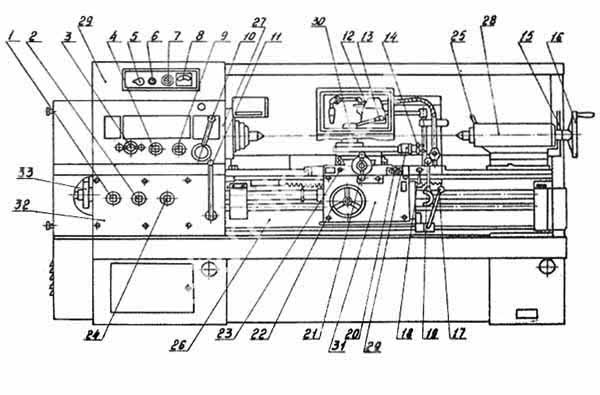

Расположение органов управления

На схеме под цифрами обозначено расположение следующих органов управления:

Рукоятки, устанавливающей величину подачи, и резьбу.
Рукоятки, отвечающей за вид работы: подачу и тип резьбы.
Рукоятки, устанавливающей число по оборотам шпинделя.
Рукоятки, устанавливающей увеличенный шаг резьбы.
Вводного автоматического выключателя.
Сигнальной лампы.
Выключателя насоса.
Указателя нагрузок.
Рукоятки, регулирующую правую и леву резьбу.
Рукоятки, устанавливающей ряд чисел оборота.
Рукоятки, регулирующей фрикционную муфту в главном приводе.
Выключателя освещения рабочего места.
Рукоятки, поворачивающую и закрепляющую индексируемую резцовую головку.
Рукоятки, перемещающей резцовые салазки.
Рукоятки, крепящие заднюю бабку к корпусу станины.
Маховика, перемещающего заднюю бабку.
Рукоятки, регулирующей фрикционную муфту.
Рукоятку, выключающую и включающую ходовой винт.
Рукоятку, управляющую механическим перемещением каретки и салазок.
Кнопочной станции, включающей и выключающей электродвигатель.
Рукоятку, перемещающую поперечную салазку суппорта.
Маховика, устанавливающего ручное перемещение каретки.
Кнопку, направляющую каретку и поперечные салазки.
Рукоятку, устанавливающую подачу и шаг для резьбы.

Кинематическую схему используют для того, чтобы понять связь и взаимодействие между основными элементами станка.

Шпиндельная бабка

Шпиндельная бабка может устанавливать числа в 4 ряда, по двум рядам с пределами 40, 50 и 160 об/мин, по двум рядам с пределами 200, 630 и 500.

Коробка подач

Обеспечивает перемещение резца и инструмента на направляющих станка с заданной скоростью. Эта часть используется для установки постоянной скорости подачи при резке или других работах.

С редуктором внутри, состоящим из переключаемой зубчатой передачи. На нее, с использованием входного вала, идет крутящий момент от шпиндельного узла. С ходовым винтом, валом на коробке подач.

Фартук

Фартук – деталь, отвечающая за точность подачи в суппорт. Имеет механизмы, ограждающие и обеспечивающие надежность с безопасностью во время работы.

Фартук располагается в корпусе, рядом с каретой суппорта. Обеспечивает вращательные движения ходового винта и передает их суппорту.

Суппорт

Представляет собой узел, крепящий инструмент в ручном или автоматическом режиме. Суппорт содержит резцедержатель и салазки.

Задняя бабка

Если при отведении рукоятки 19, не обеспечивается достаточный прижим задней бабки, необходимо изменить регулировку винтов 26 и 33, чтобы изменить прижимную планку.

Если нужно установить заднюю бабку поперечно шпинделю, нужно совместить винты 41 с плоской поверхностью А.

Технические характеристики

Группа точности – Н.
Высота центров (мм) – 215.
Ø штатного патрона – 200 либо 250 мм.
Диапазон скоростей вращения шпиндельного вала прямого направления (об/мин) – 12,5–1,6*103. Регулировка дискретная число передач 24.

Причем как в прямом, так и в обратном направлении имеется по 2 передачи с частотой 500 и 630 об/мин. Поэтому некоторые источники говорят о 22 передачах прямого и 11 обратного направления.

Диапазон скоростей вращения шпиндельного вала обратного направления (об/мин) – 19–1,9*103. Регулировка дискретная количество передач 12.
Интервал значений подач (мм/об): вдоль оси – 0,05–2,8; поперек 0,025–1,4.
Диапазон шагов метрической резьбы – 0,5–112 мм.
Диапазон шагов модульной резьбы – 0,5–112 модулей.
Диапазон шагов дюймовой резьбы – 56–0,5 ниток/дюйм.
Диапазон шагов питчевой резьбы – 56–0,5 питчей.

Предельные параметры

Максимально-допустимый диаметр заготовки вида «диск», обтачиваемой над станиной – 400 мм.
Максимальный диаметр заготовки вида «вал», обтачиваемой над суппортом – 220 мм.
Предельная длина обтачиваемой заготовки (мм) – 710, 1000, 1400, 2000.
Предельная длина обтачивания (мм) – 645,935, 1335, 1935.
Ø заготовки типа «пруток» не более – 50 мм.
Вес заготовки, фиксируемой для обработки в центрах (не более) – 460, 650, 900, 1300 кг.
Вес болванки, фиксируемой для обработки в патроне (не более) – 200 кг.
Сила, развиваемая узлом подачи в упоре (не более) – вдоль оси 800 кгс, поперек 460 кгс.
Сила, развиваемая узлом подачи на резце (не более) – вдоль оси 600 кгс, поперек 360 кгс.

Ремонтные работы станка 16К20

При эксплуатации станка необходимо строго соблюдать периодичность плановых ремонтных работ и осмотров. Руководствоваться необходимо паспортом станка и руководством по его ремонту.

Соблюдение объемов, сроков и качества выполнения плановых ремонтов позволит снизить количество незапланированных поломок и сохранить класс точности станка.

Перечень работ при выполнении осмотра станка:

Осуществление наружного осмотра станка и его узлов, без выполнения работ по разборке.
Проверка надежности крепления всех неподвижных соединений.
Внутренний осмотр состояния механизмов.
Устранение люфтов ходового винта.
Контроль работы скоростей и подач.
Регулировка муфты основного привода.
Осмотр системы подачи СОЖ.
Контроль надежности крепления защитных кожухов, их очистка.
Осмотр состояния деталей, составление плана по замене или восстановлению изношенных деталей при следующем плановом ремонте.
Осмотр электрооборудования.
Малый ремонт токарного станка.
Неполная разборка шпиндельной бабки, коробки подачи, фартука, и других сильнозагрязненных узлов. Демонтаж кожухов и крышек для очистки механизмов.
Очистка и промывка всех посадочных поверхностей.
Регулировка люфтов в подшипниках и втулках. Замена изношенных деталей.
Удаление заусенец на всех трущихся поверхностях.
Замена вышедших из строя или сильно изношенных крепежных деталей.
Ремонт и очистка системы подачи СОЖ.
Проверка работы органов управления.
Ремонт защитных элементов.
Контроль точности и чистоты обработки станка.
Обязательная проверка отсутствия повышенных шумов, вибраций, нагрева при работе станка на холостом ходу. Проверка работы станка на всех скоростях и реверсе.

https://youtube.com/watch?v=ougw705-mQU

Средний ремонт токарного станка 16К20

Проверка на точность перед разборкой.
Измерение износа трущихся поверхностей перед ремонтом базовых деталей.
Частичная разборка станка.
Промывка, протирка деталей разобранных узлов, промывка, очистка от грязи неразобранных узлов.
Контроль жесткости шпиндельного узла.
Замена или восстановление изношенных втулок и подшипников качения.
Замена или добавление фрикционных дисков и замена ленты тормоза шпинделя.
Замена изношенных зубчатых колес и муфт.
Восстановление или замена изношенных винтовых пар привода салазок суппорта и пиноли задней бабки.
Замена изношенных крепежных деталей.
Замена или восстановление и пригонка регулировочных клиньев и прижимных планок.
Восстановление точности ходового винта путем прорезки.
Проверка и зачистка неизношенных деталей, оставляемых в механизмах станка.
Ремонт насоса подачи охлаждающей жидкости и арматуры.
При износе шарнирного механизма светильника НКС 01×100/ПОО-03 основание отвернуть, повернуть против часовой стрелки на 90° и снова закрепить.
Ремонт насоса системы смазки, аппаратуры и арматуры; ремонт или замена маслоуказателей, прокладок, пробок и других элементов системы смазки.
Исправление шлифованием или шабрением нуждающихся в ремонте направляющих поверхностей, если их износ превышает допустимый.
Ремонт или замена протекторов на каретке, салазках суппорта, задней бабке.
Ремонт или замена ограждающих щитков, кожухов, экранов и т. п.
Сборка отремонтированных узлов, проверка правильности взаимодействия узлов и всех механизмов станка.
Окрашивание наружных нерабочих поверхностей с шпаклевкой.
Обкатка станка на холостом ходу на всех скоростях и подачах.
Проверка на шум и нагрев.
Проверка станка на соответствие нормам точности.

Капитальный ремонт

Выполнить все операции малого и среднего ремонтов.
Разборка станка в полном объеме с очисткой всех узлов и механизмов.
Осмотр всех узлов, механизмов и деталей в полном объеме.
Корректировка ранее составленных планов на замену и восстановление узлов и механизмов.
Восстановление работоспособности всех механизмов и узлов.
Контроль степени износа фундамента, восстановление его и размещение станка в соответствии с руководством.
Проверка работоспособности станка на всех режимах и реверсе.

Профилактика и ремонт

Мероприятия ежедневного ухода

Перед началом работы:

Осмотр станка.
Смазка ходового винта и валика.
Контроль количества масла.
Включение с проверкой узлов без нагрузки.

Во время работы:

Переключать подачи и передачи только после окончательной остановки движущихся узлов.
Работая с чугуном или абразивными материалами накрывать направляющие плотной тканью.

После окончания рабочего времени: отключить электропитание, убрать стружку, протереть ветошью, смоченной в керосине, и смазать маслом открытые направляющие.

Неисправности и их устранение

Симптомы	Причина	Метод исправления
Овальность детали или растачиваемого отверстия.	Биение болванки в патроне.	Расточка кулачков.
Люфт пиноли или непрочность крепления упорной бабки.	Регулировка или ремонт пиноли.
Смещение оси отверстия.	Несоосность шпиндельного вала и задней бабки.	Регулировка. Либо ремонт с регулировкой.
Значительный конус цилиндрических деталей.	Несовпадение центров шпиндельного вала и упорной бабки.	Регулировка.
Износ направляющих суппорта или станины	Регулировка или ремонт.
Нестабильность размера при торцевании.	Осевой люфт шпиндельного вала.	Замена опор вращения.

Незначительное увеличение зазоров суппорта устраняется регулировкой клиньями в направляющих поперечных или верхних салазках, и юстировочными винтами задней направляющей продольных салазок. Затем отводя салазки на максимальное расстояние, убеждаются в плавности их перемещения. Неплотность винтового привода поперечных салазок устраняют регулировкой винтами, находящимися за площадкой резцедержателя.

3 Другие основные узлы и механизмы станка

Кинематическая схема рассматриваемого агрегата имеется в его паспорте, в котором, кроме того, дается общее описание всех элементов, входящих в устройство станка (резцедержатель и люнет 16К20, коробка подач, суппорт, передняя бабка, вал фрикционный в сборе 16К20 и так далее). Дублировать в этой статье все данные, которые содержит паспорт (руководство по эксплуатации) установки мы не будем. Но о некоторых важных узлах станка добавим несколько слов.

Его кинематическая схема не будет работать без следующих механизмов:

Коробка передач. Она нужна для передачи вращения, представляет собой набор сменных шестерен, которые устанавливаются в различных комбинациях (расшифровка схемы их расположения дается в паспорте станка). Устройство данной коробки простое, ее ремонт требуется редко, система подач нуждается лишь в регулярной смазке через масленку колпачкового типа.
Резцедержатель. Располагает специальным отверстием, куда помещается втулка. После того, как в резцедержатель крепят рабочий инструмент, конструкция фиксируется винтом.
Люнет неподвижный 16К20. Приспособление для повышения точности обработки изделий (в частности, валов) на станке.

Эксплуатация

Небольшое увеличение зазоров между сопряженными деталями, приводящее к снижению точности обработки, устраняется регулировкой. А значительный износ требует ремонта или замены деталей. Для сокращения изнашивания и предупреждения механических поломок при работе необходимо выполнять правила ухода за оборудованием.

Главное движение

Так как процесс резания происходит за счет энергии вращения болванки его принято называть главным движением оборудования токарной группы. Привод главного движения состоит из односкоростного асинхронного электродвигателя трехфазного тока, укомплектованного механической коробкой передач.

Движение подачи

Поступательное перемещение инструмента, обеспечивающее контакт резца с поверхностью заготовки в нужной точке, называют движением подачи. Его привод переключается в зависимости от выполняемой задачи и может быть ручной или механический за счет мощности главного привода.

Подачи и главное движение являются основными движениями оборудования токарной группы.

Продольная и поперечная подачи суппорта

Для перемещения суппорта вдоль и поперек оси вращения болванки служат соответственно продольные и поперечные салазки. Каждые из них оснащены своим направляющими и винтовым приводом. Поперечная подача позволяет менять глубину резания и в комбинации с продольной формировать необходимую поверхность детали.

Нарезание многозаходной резьбы

Подбор сменных шестерен делается также как для нарезки однозаходной резьбы. С той разницей, что для определения хода резьбы ее шаг нужно умножить на число заходов. Если привод верхних салазок суппорта не слишком изношен, деление на заходы можно сделать, установив последние параллельно оси вращения детали. После нарезки канавки первого захода резец, отведенный от металла, возвращают к ее началу. Затем отводят резец на расстояние равное шагу резьбы от первого захода. После чего начинают резать второй.

Обработка фасонных поверхностей

производство изделий со сложными поверхностями возможно несколькими способами:

Обычными резцами при помощи чередования продольной и поперечной ручной подачи. Способ имеет низкую точность и производительность. Требует отработанной техники исполнения.
Специальными фасонными резцами. Метод высокопроизводительный, но требует наличия нестандартных резцов.
Обычными резцами с помощью копиров или приспособлений для круговой подачи. Метод высокопроизводительный, но требует изготовления или наличия приспособлений.

Распаковка и транспортирование токарного станка 16К20

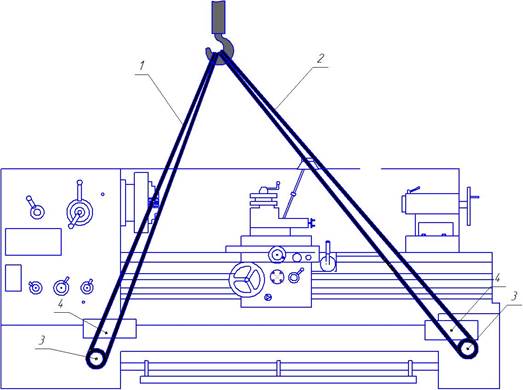

Рис 1. Схема транспортирования токарного станка 16К20.

Станок токарный 16К20 поставляется на поддоне. При распаковке надо следить за тем, чтобы не повредить станок распаковочным инструментом. Если при распаковке обнаружены повреждения произошедшие при транспортировке, немедленно сообщите об этом продавцу. Не эксплуатируйте станок в таком случае.

Упаковочные листы на принадлежности и инструмент находятся в отдельном ящике, помещенным на поддоне станка.

Перед транспортированием токарного станка 16К20 в распакованном виде необходимо убедиться в том, что перемещающиеся узлы надежно закреплены на станине. Задняя бабка закрепляется в правом крайнем положении, а каретка — в средней части станины между стропами каната.

Транспортирование станка осуществляется согласно схеме транспортирования (Рис.1) при помощи четырех-стропного каната, концы 1 и 2которого надеваются на две стальные штанги 60 мм. 3(Рис.1), вставляемые в специально предусмотренные отверстия основания станка.

В местах прикасания каната к станку нужно установить деревянные прокладки 4(Рис.1). При транспортировании к месту установки и при опускании на фундамент необходимо следить за тем, чтобы станок не подвергался сильным толчкам и сотрясениям.

Схема электрическая принципиальная

В электрическом оборудовании действует 3 рабочих напряжения:

Питание двигателей –380В.
Автоматика – 110В.
Освещение рабочего места – 24В.

Перечень компонентов электрооборудования станка:

Р – Индикатор нагрузки Э38022 (амперметр _~20А).
F1 – Автомат защиты по току АЕ-20-43-12.
F2 – Автомат АЕ-20-33-10.
F3, F4 – Е2782—6/380 – плавкая вставка в предохранитель.
F5 – ТРН-40 – электротепловая защита.
F6, F7 – ТРН-10 – электротепловая защита.
Н1 – устройство предохранительное светосигнальное УПС-3.
Н2 – НКСО1Х100/П00-09 – электросветильник с лампой С24-25.
Н3 – КМ24-90 – коммутационная лампа.
К1 – ПАЕ-312 – дистанционный магнитный пускатель.
К2 – ПМЕ-012 – дистанционный пускатель.
КЗ – РВП72-3121-00У4 – реле выдержки времени (Лимит работы электромотора главного движения без нагрузки).
К4 – РПК-1—111 – пускатель двигателя.
М1 – Электродвигатель главного движения 4А132 М4, номинальной мощностью 11 кВт.
М2 – 4А71В4 – электродвигатель (ускоренное смещение суппорта).
М3 – Помпа электрическая ПА-22 (подача эмульсии).
М4 – 4А80А4УЗ – асинхронный электродвигатель.
S1 – ВПК-4240 – концевой выключатель (Дверца распределительного устройства).
S2 – ПЕ-041 – поворотный переключатель управления (деблокирующий S1).
S3 и S4 – ПКЕ-622-2 – блок управления кнопочный.
S5 – МП-1203 – микровыключатель.
S6 – ВПК-2111 – концевой выключатель нажимной.
S7 – ПЕ-011 – поворотный переключатель управления.
S8 – ВПК-2010 концевой выключатель нажимной.
Т – ТБСЗ-0,16 – трансформатор понижающий.

Схема органов управления токарным станком

Современные аналоги

Уже упоминалось, что завод прекратил производство модели 16 к 20, поэтому актуален подбор станков с аналогичными характеристиками. Зарубежные производители славятся агрегатами D420x1000, Proma SPC-900PA, Jet GH-1640ZX DRO.

Белорусские аналоги, выпускаемые на Гомельском заводе, предлагают 16ВТ20П-21. Еще можно отметить модели TRENS, от Словацкого производителя SN 50 С и SN 500 SA.

Они имеют современную конструкцию и качественные немецкие комплектующие, с относительно небольшой стоимостью за свои характеристики.

Цены на товары других производителей начинаются от полутора миллиона до двух, без расчета доставки и установки агрегатов.

Технические характеристики токарного станка 16Б20П

Наименование параметра	16Б20П	16К20П
Основные параметры станка
Класс точности по ГОСТ 8-82	П	П
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400	400
Высота оси центров над плоскими направляющими станины, мм	215	215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220	220
Наибольшая длина детали, устанавливаемой в центрах (РМЦ), мм	1000	710, 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225	225
Наибольший диаметр сверла при сверлении стальных деталей, мм		25
Наибольшая масса детали, обрабатываемой в центрах, кг		460..1300
Наибольшая масса детали, обрабатываемой в патроне, кг		200
Шпиндель
Диаметр отверстия в шпинделе, мм	52	52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50	50
Частота вращения шпинделя в прямом направлении (в зависимости от комплекта шкивов главного двигателя), об/мин	16..160012,5..1250100..2000	12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин		19..1900
Количество прямых скоростей шпинделя	22	22
Количество обратных скоростей шпинделя		11
Конец шпинделя по ГОСТ 12593-72	6К	6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6	Морзе 6
Диаметр фланца шпинделя, мм	170	170
Наибольший крутящий момент на шпинделе, Нм		1000
Суппорт. Подачи
Наибольшая длина продольного перемещения, мм	930	645, 935
Наибольшая длина поперечного перемещения, мм	250	300
Скорость быстрых продольных перемещений, м/мин	4,0	3,8
Скорость быстрых поперечных перемещений, м/мин	2,0	1,9
Максимально допустимая скорость перемещений при работе по упорам, мм/мин		250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин		10
Цена деления лимба продольного перемещения, мм	1	1
Цена деления лимба поперечного перемещения, мм	0,05	0,05
Диапазон продольных подач, мм/об	0,05..2,8	0,05..2,8
Диапазон поперечных подач, мм/об	0,025..1,4	0,025..1,4
Количество подач продольных/ поперечных	22/24	22/24
Пределы шагов метрических резьб, мм	0,5..112	0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,25	56..0,5
Пределы шагов модульных резьб, модуль	0,5..112	0,5..112
Пределы шагов питчевых резьб, питч диаметральный	56..0,25	56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце – продольное, Н		5884
Наибольшее усилие, допускаемое механизмом подач на резце – поперечное, Н		3530
Резцовые салазки
Наибольшая длина перемещения резцовых салазок, мм	150	150
Перемещение резцовых салазок на одно деление лимба, мм	0,05	0,05
Шкала угла поворота резцовых салазок, град	±90°	±90°
Цена деления шкалы поворота резцовых салазок, град	1°	1°
Наибольшее сечение державки резца, мм	25 х 25	25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	25	25
Число резцов в резцовой головке	4	4
Задняя бабка
Диаметр пиноли, мм
Конус отверстия пиноли задней бабки по ГОСТ 2847-67	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм	200	150
Перемещение пиноли на одно деление лимба, мм	5	0,1
Величина поперечного смещения корпуса бабки, мм	±15	±15
Электрооборудование
Электродвигатель главного привода, кВт	4,1/ 6,6	11
Электродвигатель привода быстрых перемещений, кВт	0,6	0,12
Электродвигатель привода насоса смазки, кВт	0,27
Электродвигатель насоса СОЖ, кВт	0,125	0,125
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм	2595 х 1405 х 1115	2795 х 1190 х 1500
Масса станка, кг	2050	3010

* указана цена восстановленного станка, (т.к. эти модели станков больше не производятся)

Список литературы:

Станок токарно-винторезный повышенной точности 16Б20п. Руководство по уходу и обслуживанию, 1965

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Скачать паспорт Интересное видео Деревообрабатывающие станки КПО Производители

Токарный станок 16А20Ф3

Станок 16А20Ф предназначен для токарной обработки наружных (диаметром до 400 мм) и внутренних поверхностей деталей (длиной до 1000 мм) со ступенчатым и криволинейным профилем в осевом сечении в замкнутом полуавтоматическом цикле.

Токарный станок 16А20Ф3 сконструирован на базе токарно-винторезного станка 16К20Ф3, поэтому компоновка, составные части и движения у этих станков одинаковы. Во многом унифицирована конструкция станков.

Устройство ЧПУ станка (станок может оснащаться различными типами систем ЧПУ: разомкнутыми, замкнутыми, СNС) обеспечивает движение формообразования (число одновременно управляемых координат равно двум), изменение значений подач, переключение частот вращения шпинделя, индексацию резцовой головки и нарезание резьбы по программе.

Станки могут выпускаться с различными устройствами ЧПУ (УЧПУ), в исполнении для встраивания в гибкие производственные модули (ГПМ), а также в специальном и специализированном исполнении при оснащении наладками по согласованию с заказчиком.

Станки 16А20Ф3 могут комплектоваться съемными инструментальными головками с 6, 8 и 12 — позиционными резцедержателями с горизонтальной осью поворота.

Особенности конструкции:

высокопрочная станина , выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки
привод главного движения , включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм
высокоточный шпиндель с отверстием 55 мм (по заказу 64 мм), позволяющий обрабатывать детали из пруткового материала зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой
надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм

Механизм главного движения станка

На станке установлена шпиндельная бабка 16А20Ф3.025. имеющая три диапазона с соотношением 1,25:1; 1:2; 1:5,8; переключаемые вручную.

Шпиндель станка смонтирован в коническом двухрядном и однорядном подшипниках. Подшипники регулируются на заводе-изготовителе станка и не требуют регулировки в процессе эксплуатации.

Регулировка положения оси шпиндельной бабки на станине производится двумя винтами Смазка шпиндельной бабки осуществляется от станции смазки, смонтированной на основании станка. Для обеспечения возможности резьбонарезания на шпиндельной бабке устанавливается датчик резьбонарезания.

В качестве привода главного движения используется частотнорегулируемый асинхронный электродвигатель с диапазоном регулирования с постоянной мощностью 1500…4500 об/мин (1000…3500 при двигателях постоянного тока производства Болгарии).

Передача вращения от электродвигателя на первый вал шпиндельной бабки осуществляется поликлиновым ремнем 2240Л20 с передаточным отношением 115:257 (160:257 в случае применения электродвигатель постоянного тока производства НРБ).

Основание станка представляет собой жесткую отливку. На основании устанавливаются станина, электродвигатель главного движения, станции смазки направляющих каретки и шпиндельной бабки. Используются основания двух типов:

с окном для схода стружки и проемом для установки транспортера стружкоудаления, который вводится с правой стороны;
без окна, разделенное по вертикали в средней части сплошной перегородкой, в этом случае средняя часть основания служит сборником для стружки и СОЖ, отсек в нижней правой части основания служит резервуаром СОЖ, сзади с правой стороны основания установлен насос СОЖ.

Наибольший диаметр изделия, устанавливаемого над станиной, мм	500
Наибольший диаметр обрабатываемого изделия над станиной, мм	320
Наибольший диаметр обрабатываемого изделия над суппортом, мм	200
Наибольшая длина устанавливаемого изделия в центрах, мм	900
Диаметр цилиндрического отверстия в шпинделе, мм	55
Наибольший ход суппорта поперечный, мм	210
Наибольший ход суппорта продольный, мм	905
Количество управляемых координат	2
Количество одновременно управляемых координат	2
Диапазон частот вращения шпинделя, мин-1	20…2500
Максимальная скорость быстрых перемещений — продольных, мм/мин — поперечных, мм/мин	7500 4000
Количество позиций инструментальной головки	8
Мощность привода главного движения, кВт	11
Суммарная потребляемая мощность, кВт	13
Габаритные размеры станка, мм	3700х2260х1650
Масса станка, кг	4050
