Токарно-винторезный станок 16к20

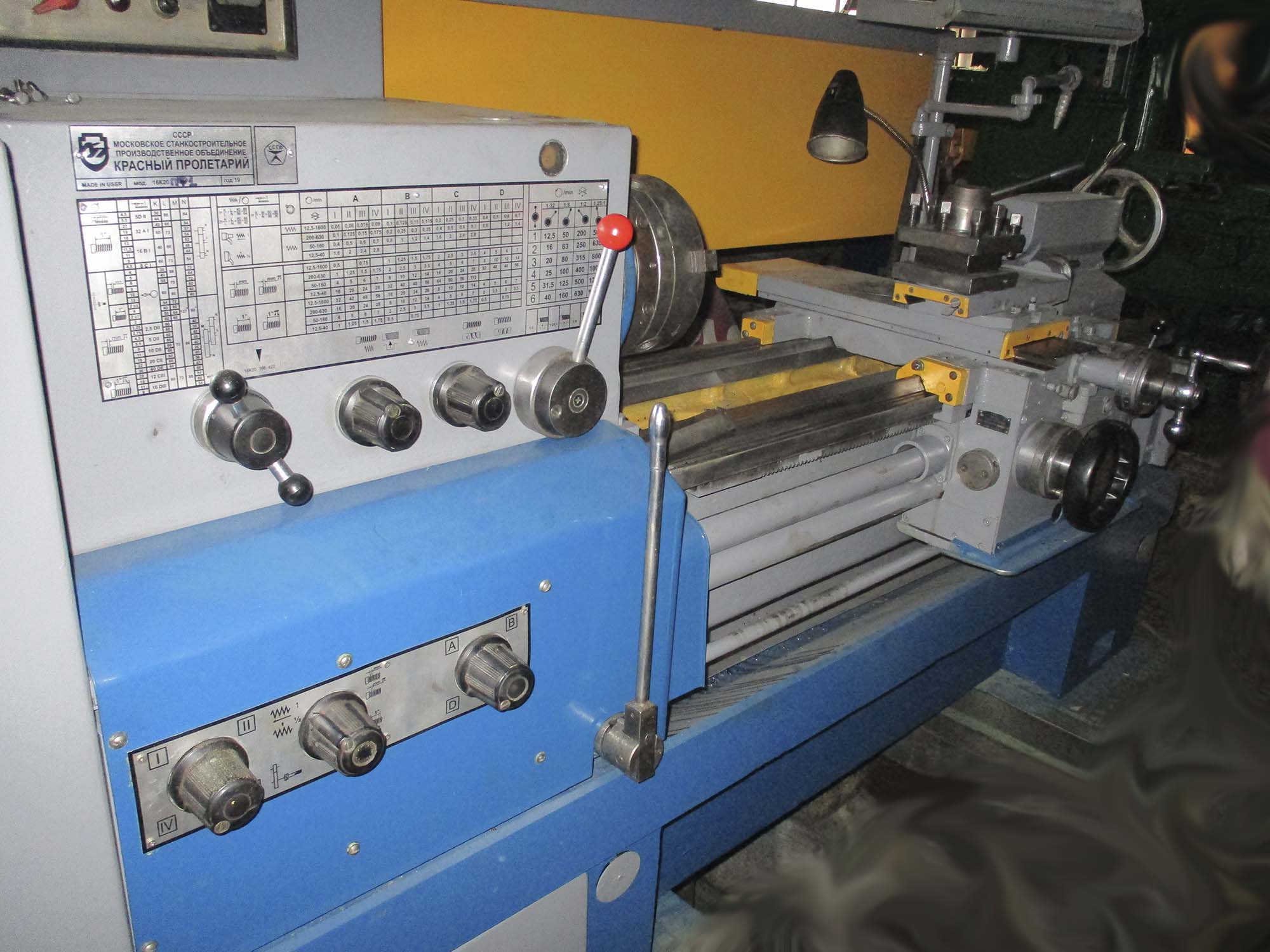

Фото и описание устройства станка

Ниже будут представлены схематичные изображения наиболее важных компонентов станка и краткое описание к ним.

Расположение органов управления

На схеме под цифрами обозначено расположение следующих органов управления:

1. Рукоятки, устанавливающей величину подачи, и резьбу.
2. Рукоятки, отвечающей за вид работы: подачу и тип резьбы.
3. Рукоятки, устанавливающей число по оборотам шпинделя.
4. Рукоятки, устанавливающей увеличенный шаг резьбы.
5. Вводного автоматического выключателя.
6. Сигнальной лампы.
7. Выключателя насоса.
8. Указателя нагрузок.
9. Рукоятки, регулирующую правую и леву резьбу.
10. Рукоятки, устанавливающей ряд чисел оборота.
11. Рукоятки, регулирующей фрикционную муфту в главном приводе.
12. Выключателя освещения рабочего места.
13. Рукоятки, поворачивающую и закрепляющую индексируемую резцовую головку.
14. Рукоятки, перемещающей резцовые салазки.
15. Рукоятки, крепящие заднюю бабку к корпусу станины.
16. Маховика, перемещающего заднюю бабку.
17. Рукоятки, регулирующей фрикционную муфту.
18. Рукоятку, выключающую и включающую ходовой винт.
19. Рукоятку, управляющую механическим перемещением каретки и салазок.
20. Кнопочной станции, включающей и выключающей электродвигатель.
21. Рукоятку, перемещающую поперечную салазку суппорта.
22. Маховика, устанавливающего ручное перемещение каретки.
23. Кнопку, направляющую каретку и поперечные салазки.
24. Рукоятку, устанавливающую подачу и шаг для резьбы.

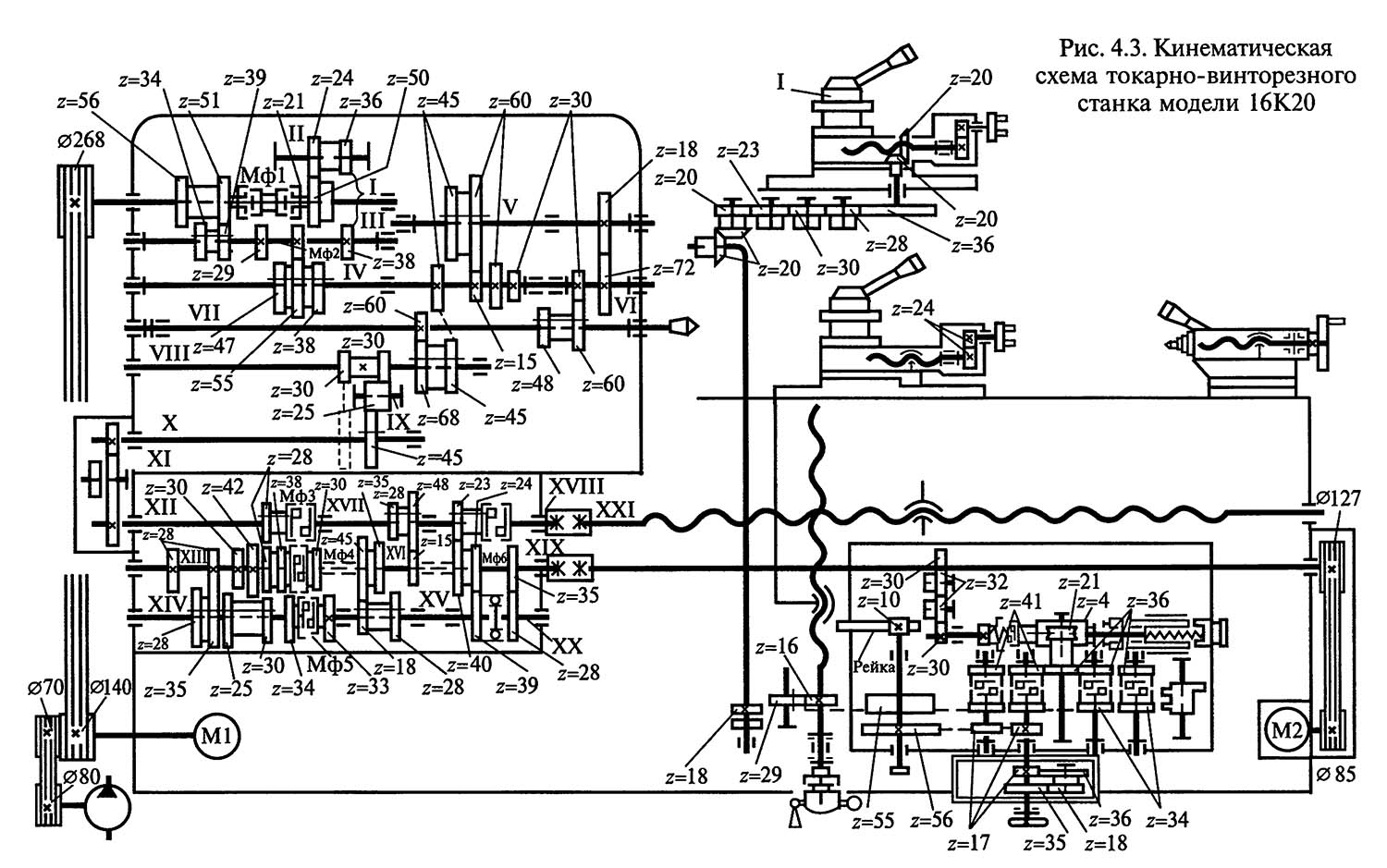

Кинематическую схему используют для того, чтобы понять связь и взаимодействие между основными элементами станка.

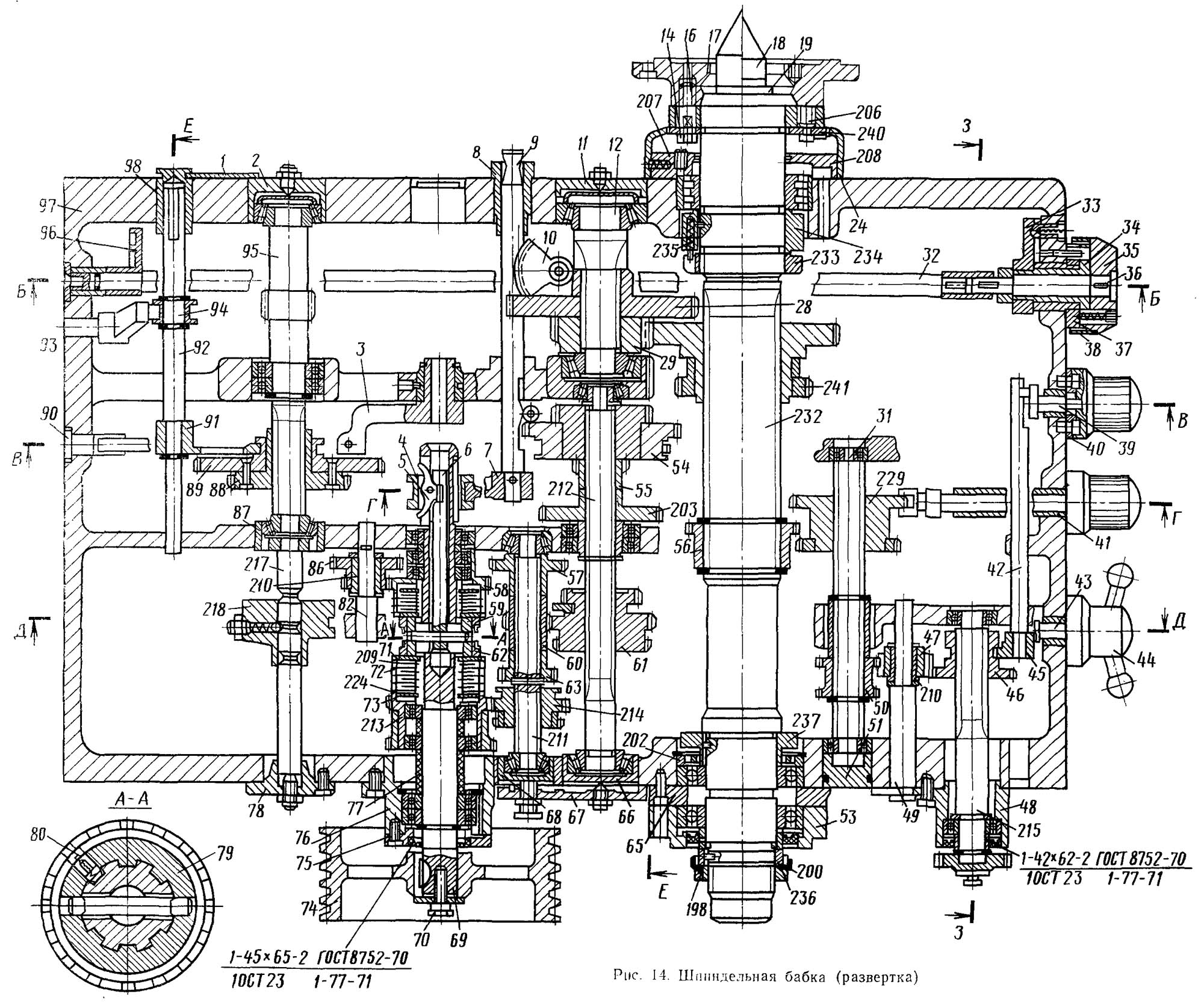

Шпиндельная бабка

Шпиндельная бабка может устанавливать числа в 4 ряда, по двум рядам с пределами 40, 50 и 160 об/мин, по двум рядам с пределами 200, 630 и 500.

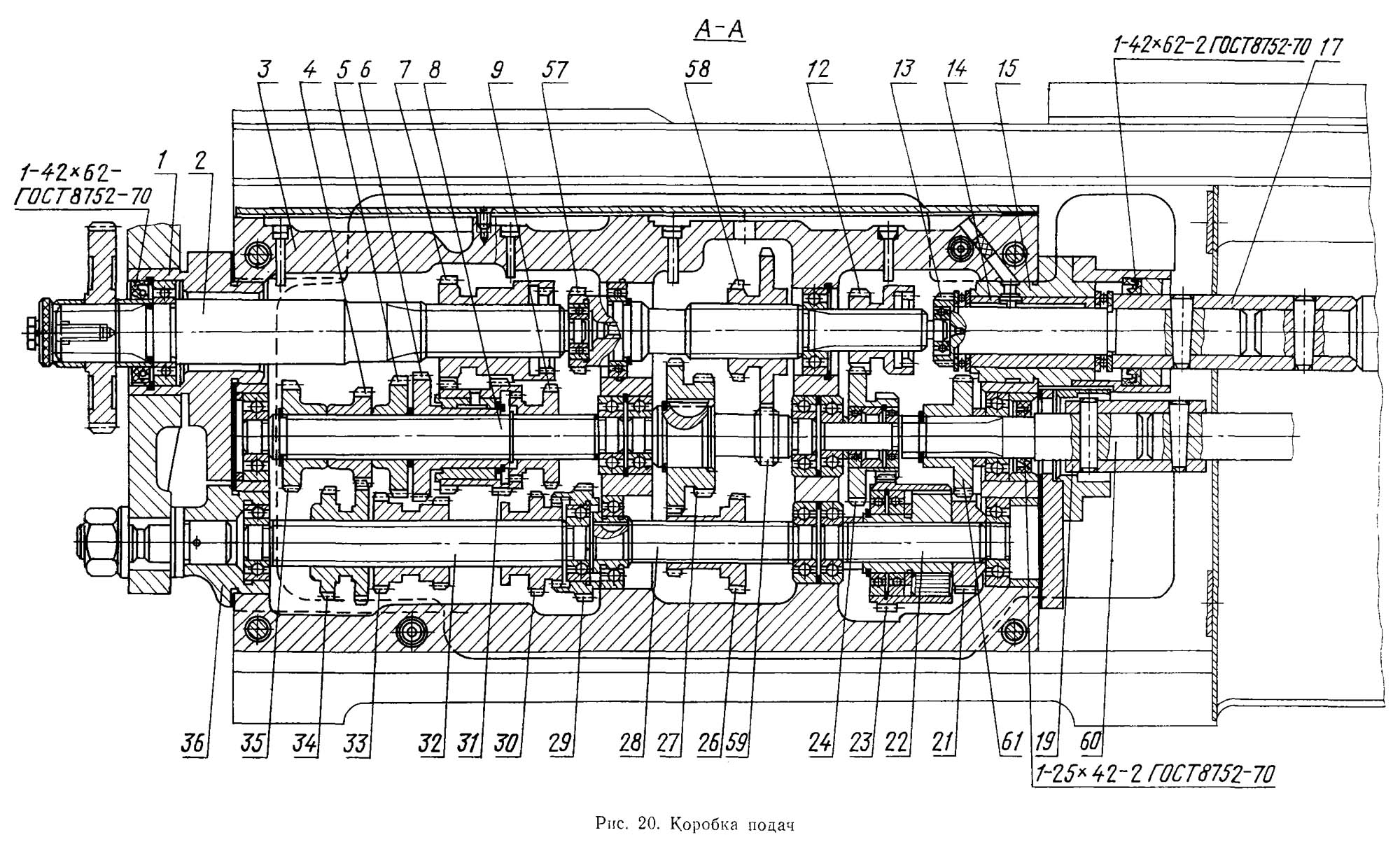

Коробка подач

Обеспечивает перемещение резца и инструмента на направляющих станка с заданной скоростью. Эта часть используется для установки постоянной скорости подачи при резке или других работах.

С редуктором внутри, состоящим из переключаемой зубчатой передачи. На нее, с использованием входного вала, идет крутящий момент от шпиндельного узла. С ходовым винтом, валом на коробке подач.

Фартук

Фартук – деталь, отвечающая за точность подачи в суппорт. Имеет механизмы, ограждающие и обеспечивающие надежность с безопасностью во время работы.

Фартук располагается в корпусе, рядом с каретой суппорта. Обеспечивает вращательные движения ходового винта и передает их суппорту.

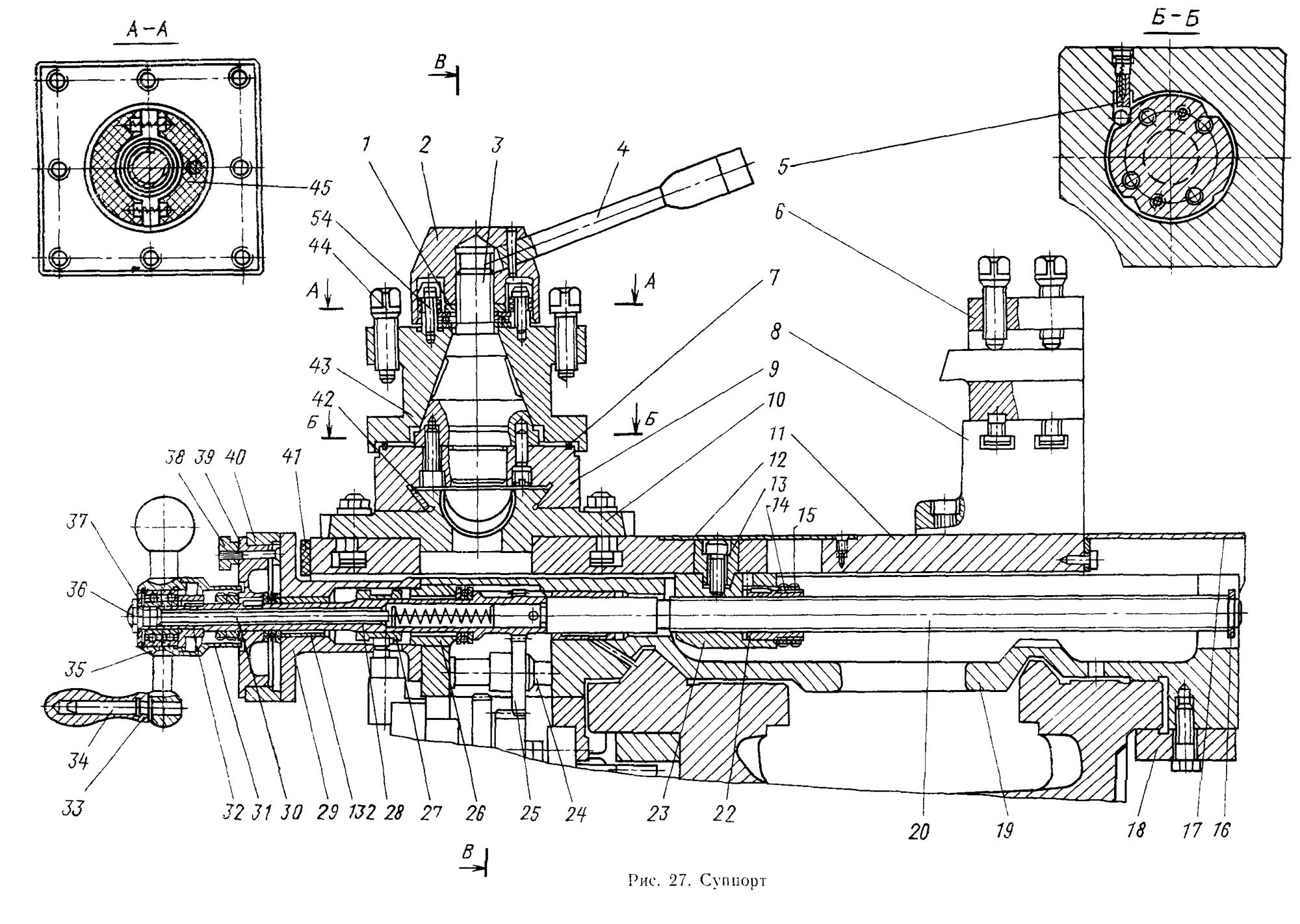

Суппорт

Представляет собой узел, крепящий инструмент в ручном или автоматическом режиме. Суппорт содержит резцедержатель и салазки.

Задняя бабка

Если при отведении рукоятки 19, не обеспечивается достаточный прижим задней бабки, необходимо изменить регулировку винтов 26 и 33, чтобы изменить прижимную планку.

Если нужно установить заднюю бабку поперечно шпинделю, нужно совместить винты 41 с плоской поверхностью А.

Устройство и принцип работы

С конструкционной схеме токарного станка 16к20ф3 — привычные узлы, функциональные элементы и классическая компоновка. Устройство состоит из:

• основания;
• основной системы жесткости органов рабочей зоны, представленной станиной;
• мобильной каретки суппорта;
• бабки шпиндельного типа;
• гидравлической системы, которая имеет собственный электродвигатель;
• направляющих;
• коробки переключения передач (для автоматических режимов регулировки скорости);
• электромагнитных муфт;
• зубчатых колес шпиндельной бабки для ручного изменения диапазонов скорости вращения;
• бабки задней;
• колеса, которое приводит в движение червячную передачу, смещающую каретку суппорта;
• резцедержателя с поворотной державкой, закрепляемой винтами.

Система смазывания предусматривает автоматический пуск при начале работы главного привода станка. В конструкции устройства разработчики предусмотрели релейную схему безопасности. Работа станка блокируется при определении неполадок различных функциональных узлов, при превышении нагрузки, в случае открытия защитных кожухов.

Классическая конструкция системы налагает некоторые ограничения на размерность обрабатываемых заготовок. Так, максимальный диаметр детали, располагаемый над станиной, составляет 400 мм. При работе с заготовкой над суппортом — габарит ограничен 220 мм. Максимум длины детали составляет 1 м.

Принцип работы оборудования также достаточно понятен и привычен. Заготовка располагается, фиксируется в шпинделе, затем устанавливаются необходимые типы резцов и инициируется выполнение программы. Для достижения оптимальных параметров нагрузки и скорости обработки — оператор может регулировать обороты и другие параметры работы системы.

Схема электрическая принципиальная

В электрическом оборудовании действует 3 рабочих напряжения:

1. Питание двигателей –380В.
2. Автоматика – 110В.
3. Освещение рабочего места – 24В.

Перечень компонентов электрооборудования станка:

• Р – Индикатор нагрузки Э38022 (амперметр _~20А).
• F1 – Автомат защиты по току АЕ-20-43-12.
• F2 – Автомат АЕ-20-33-10.
• F3, F4 – Е2782—6/380 – плавкая вставка в предохранитель.
• F5 – ТРН-40 – электротепловая защита.
• F6, F7 – ТРН-10 – электротепловая защита.
• Н1 – устройство предохранительное светосигнальное УПС-3.
• Н2 – НКСО1Х100/П00-09 – электросветильник с лампой С24-25.
• Н3 – КМ24-90 – коммутационная лампа.
• К1 – ПАЕ-312 – дистанционный магнитный пускатель.
• К2 – ПМЕ-012 – дистанционный пускатель.
• КЗ – РВП72-3121-00У4 – реле выдержки времени (Лимит работы электромотора главного движения без нагрузки).
• К4 – РПК-1—111 – пускатель двигателя.
• М1 – Электродвигатель главного движения 4А132 М4, номинальной мощностью 11 кВт.
• М2 – 4А71В4 – электродвигатель (ускоренное смещение суппорта).
• М3 – Помпа электрическая ПА-22 (подача эмульсии).
• М4 – 4А80А4УЗ – асинхронный электродвигатель.
• S1 – ВПК-4240 – концевой выключатель (Дверца распределительного устройства).
• S2 – ПЕ-041 – поворотный переключатель управления (деблокирующий S1).
• S3 и S4 – ПКЕ-622-2 – блок управления кнопочный.
• S5 – МП-1203 – микровыключатель.
• S6 – ВПК-2111 – концевой выключатель нажимной.
• S7 – ПЕ-011 – поворотный переключатель управления.
• S8 – ВПК-2010 концевой выключатель нажимной.
• Т – ТБСЗ-0,16 – трансформатор понижающий.

Схема органов управления токарным станком

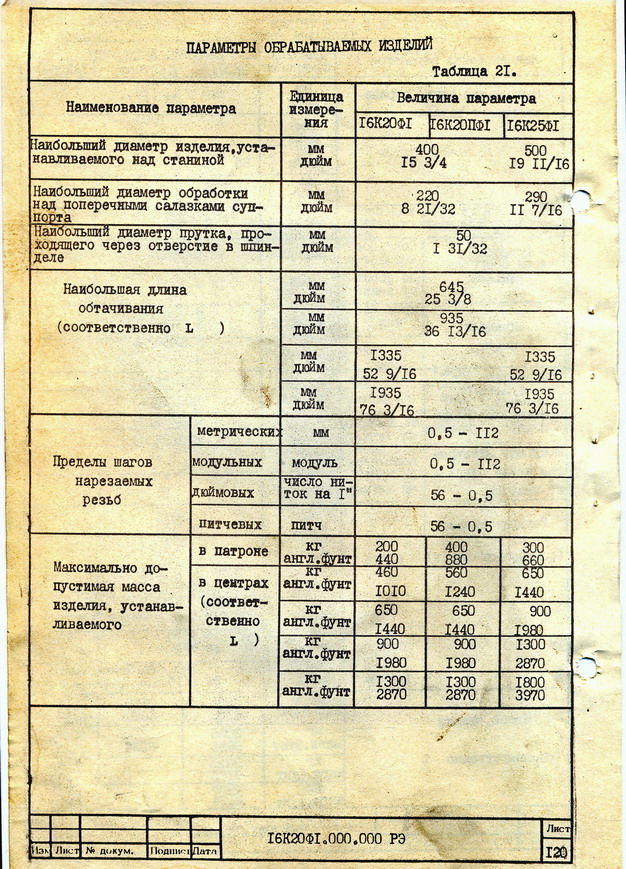

Технические характеристики токарного станка 16Б20П

Наименование параметра	16Б20П	16К20П
Основные параметры станка
Класс точности по ГОСТ 8-82	П	П
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400	400
Высота оси центров над плоскими направляющими станины, мм	215	215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220	220
Наибольшая длина детали, устанавливаемой в центрах (РМЦ), мм	1000	710, 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225	225
Наибольший диаметр сверла при сверлении стальных деталей, мм		25
Наибольшая масса детали, обрабатываемой в центрах, кг		460..1300
Наибольшая масса детали, обрабатываемой в патроне, кг		200
Шпиндель
Диаметр отверстия в шпинделе, мм	52	52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50	50
Частота вращения шпинделя в прямом направлении (в зависимости от комплекта шкивов главного двигателя), об/мин	16..160012,5..1250100..2000	12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин		19..1900
Количество прямых скоростей шпинделя	22	22
Количество обратных скоростей шпинделя		11
Конец шпинделя по ГОСТ 12593-72	6К	6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6	Морзе 6
Диаметр фланца шпинделя, мм	170	170
Наибольший крутящий момент на шпинделе, Нм		1000
Суппорт. Подачи
Наибольшая длина продольного перемещения, мм	930	645, 935
Наибольшая длина поперечного перемещения, мм	250	300
Скорость быстрых продольных перемещений, м/мин	4,0	3,8
Скорость быстрых поперечных перемещений, м/мин	2,0	1,9
Максимально допустимая скорость перемещений при работе по упорам, мм/мин		250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин		10
Цена деления лимба продольного перемещения, мм	1	1
Цена деления лимба поперечного перемещения, мм	0,05	0,05
Диапазон продольных подач, мм/об	0,05..2,8	0,05..2,8
Диапазон поперечных подач, мм/об	0,025..1,4	0,025..1,4
Количество подач продольных/ поперечных	22/24	22/24
Пределы шагов метрических резьб, мм	0,5..112	0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,25	56..0,5
Пределы шагов модульных резьб, модуль	0,5..112	0,5..112
Пределы шагов питчевых резьб, питч диаметральный	56..0,25	56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце – продольное, Н		5884
Наибольшее усилие, допускаемое механизмом подач на резце – поперечное, Н		3530
Резцовые салазки
Наибольшая длина перемещения резцовых салазок, мм	150	150
Перемещение резцовых салазок на одно деление лимба, мм	0,05	0,05
Шкала угла поворота резцовых салазок, град	±90°	±90°
Цена деления шкалы поворота резцовых салазок, град	1°	1°
Наибольшее сечение державки резца, мм	25 х 25	25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	25	25
Число резцов в резцовой головке	4	4
Задняя бабка
Диаметр пиноли, мм
Конус отверстия пиноли задней бабки по ГОСТ 2847-67	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм	200	150
Перемещение пиноли на одно деление лимба, мм	5	0,1
Величина поперечного смещения корпуса бабки, мм	±15	±15
Электрооборудование
Электродвигатель главного привода, кВт	4,1/ 6,6	11
Электродвигатель привода быстрых перемещений, кВт	0,6	0,12
Электродвигатель привода насоса смазки, кВт	0,27
Электродвигатель насоса СОЖ, кВт	0,125	0,125
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм	2595 х 1405 х 1115	2795 х 1190 х 1500
Масса станка, кг	2050	3010

* указана цена восстановленного станка, (т.к. эти модели станков больше не производятся)

Список литературы:

Станок токарно-винторезный повышенной точности 16Б20п. Руководство по уходу и обслуживанию, 1965

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Особенности

Технические характеристики рабочего станка 16К20 по своим показателям в полной мере превосходят своего предшественника – 1К62. Это касается:

• производительности;
• общей безопасности работы;
• долговечности;
• точности;
• удобства в процессе обслуживания.

К конструкционным особенностям устройства модели 16К20 можно отнести наличие жесткой станины, имеющей коробчатую форму совместно с основными шлифованными и калеными направляющими. При этом, основание станка — монолитное и в это же время является емкостью для предусмотренной охлаждающей жидкости и стружкосборником.

Мощность приводного электродвигателя составляет 10 кВт.

Шпиндель смонтирован таким образом, что прецизионные рабочие подшипники качения в ходе использования не требуют дополнительного обслуживания. Механизм шпиндельной бабки дает возможность получать обороты в достаточно широком рабочем диапазоне (четыре ряда чисел оборотов шпинделя): два ряда с пределами 12 – 40 и 50 — 160 оборотов за минуту и два ряда с 200 – 630 и 500 — 1600 оборотов за минуту.

Фартук оснащен механизмом выключения подачи суппорта, благодаря данному устройству достигается высокая точность остановки.

Также здесь установлены ограждающие приспособления и блокировочные устройства, гарантирующие высокий уровень безопасности.

Для точного перемещения резцовых и поперечных салазок суппорт оснащается линейками с визирами. Перемещение суппорта осуществляется в широком скоростном рабочем диапазоне.

На токарно-винторезном станке 16К20 была усовершенствована конструкция резцедержателя, что существенно улучшило стабильность фиксации инструмента.

Не допускается эксплуатировать станки при температуре менее 10 С и в помещениях с высокой концентрацией абразивной пыли и окалины.

Обработка чугунных изделий, более 20% от общего количество заготовок, способствует повышенному износу трущихся частей оборудования. Для уменьшения данного эффекта необходимо постоянно проводить смазывание трущихся частей, особенно направляющие.

Для сохранения точности станка рекомендуется разделять черновые и чистовые операции (чистовые операции выполнять на одном станке, обдирочные – на другом).

Шероховатость обработанной поверхности после чистового точения составляет Ra = 1,6.

Межремонтный цикл (время до капитального ремонта) при соблюдении всех правил эксплуатации составляет 10 лет при использовании в 2-х сменном режиме.

Видео капитального ремонта

Не рекомендуется разбирать основные узлы токарных станков влияющих на точность.

Ремонтные работы станка 16К20

При эксплуатации станка необходимо строго соблюдать периодичность плановых ремонтных работ и осмотров. Руководствоваться необходимо паспортом станка и руководством по его ремонту.

Соблюдение объемов, сроков и качества выполнения плановых ремонтов позволит снизить количество незапланированных поломок и сохранить класс точности станка.

Перечень работ при выполнении осмотра станка:

• Осуществление наружного осмотра станка и его узлов, без выполнения работ по разборке.
• Проверка надежности крепления всех неподвижных соединений.
• Внутренний осмотр состояния механизмов.
• Устранение люфтов ходового винта.
• Контроль работы скоростей и подач.
• Регулировка муфты основного привода.
• Осмотр системы подачи СОЖ.
• Контроль надежности крепления защитных кожухов, их очистка.
• Осмотр состояния деталей, составление плана по замене или восстановлению изношенных деталей при следующем плановом ремонте.
• Осмотр электрооборудования.
• Малый ремонт токарного станка.
• Неполная разборка шпиндельной бабки, коробки подачи, фартука, и других сильнозагрязненных узлов. Демонтаж кожухов и крышек для очистки механизмов.
• Очистка и промывка всех посадочных поверхностей.
• Регулировка люфтов в подшипниках и втулках. Замена изношенных деталей.
• Удаление заусенец на всех трущихся поверхностях.
• Замена вышедших из строя или сильно изношенных крепежных деталей.
• Ремонт и очистка системы подачи СОЖ.
• Проверка работы органов управления.
• Ремонт защитных элементов.
• Контроль точности и чистоты обработки станка.
• Обязательная проверка отсутствия повышенных шумов, вибраций, нагрева при работе станка на холостом ходу. Проверка работы станка на всех скоростях и реверсе.

https://youtube.com/watch?v=ougw705-mQU

Средний ремонт токарного станка 16К20

• Проверка на точность перед разборкой.
• Измерение износа трущихся поверхностей перед ремонтом базовых деталей.
• Частичная разборка станка.
• Промывка, протирка деталей разобранных узлов, промывка, очистка от грязи неразобранных узлов.
• Контроль жесткости шпиндельного узла.
• Замена или восстановление изношенных втулок и подшипников качения.
• Замена или добавление фрикционных дисков и замена ленты тормоза шпинделя.
• Замена изношенных зубчатых колес и муфт.
• Восстановление или замена изношенных винтовых пар привода салазок суппорта и пиноли задней бабки.
• Замена изношенных крепежных деталей.
• Замена или восстановление и пригонка регулировочных клиньев и прижимных планок.
• Восстановление точности ходового винта путем прорезки.
• Проверка и зачистка неизношенных деталей, оставляемых в механизмах станка.
• Ремонт насоса подачи охлаждающей жидкости и арматуры.
• При износе шарнирного механизма светильника НКС 01×100/ПОО-03 основание отвернуть, повернуть против часовой стрелки на 90° и снова закрепить.
• Ремонт насоса системы смазки, аппаратуры и арматуры; ремонт или замена маслоуказателей, прокладок, пробок и других элементов системы смазки.
• Исправление шлифованием или шабрением нуждающихся в ремонте направляющих поверхностей, если их износ превышает допустимый.
• Ремонт или замена протекторов на каретке, салазках суппорта, задней бабке.
• Ремонт или замена ограждающих щитков, кожухов, экранов и т. п.
• Сборка отремонтированных узлов, проверка правильности взаимодействия узлов и всех механизмов станка.
• Окрашивание наружных нерабочих поверхностей с шпаклевкой.
• Обкатка станка на холостом ходу на всех скоростях и подачах.
• Проверка на шум и нагрев.
• Проверка станка на соответствие нормам точности.

Капитальный ремонт

• Выполнить все операции малого и среднего ремонтов.
• Разборка станка в полном объеме с очисткой всех узлов и механизмов.
• Осмотр всех узлов, механизмов и деталей в полном объеме.
• Корректировка ранее составленных планов на замену и восстановление узлов и механизмов.
• Восстановление работоспособности всех механизмов и узлов.
• Контроль степени износа фундамента, восстановление его и размещение станка в соответствии с руководством.
• Проверка работоспособности станка на всех режимах и реверсе.

Применение

Паспорт оборудования гласит, что токарный станок марки 16к20 предназначен для проведения следующих типов операций:

• сверловки отверстий;
• обработки торцов деталей, в том числе формовки на них сложного контура, благодаря двухкоординатной системе регулировки положения резца или другого рабочего органа;
• зенкерования;
• нарезания резьбы, как по внешней поверхности заготовки, так и внутри отверстий;
• расточки конических поверхностей, при правильном составлении программы управления гарантируется высокое качество отделки.

Сфера деятельности, в которой рекомендуется использовать токарные станки 16к20ф3 — мелко и среднесерийное производство деталей, компонентов более крупных конструкций. Это обусловлено механикой работы на оборудовании.

Устройство и принцип работы

Станок токарный 16К20ФЗ используется для работ, осуществляемых при обработке внутренних и внешних поверхностей изделий по заранее установленной программе. В основном производится отделка изделий с габаритами внутренней поверхности не превышающими — 100 см, наружной — 40 см.

Конструкция и кинематическая схема токарного станка 16К20ФЗ выполнена по традиционной компоновке соответствующей универсальным нормам и имеющая характеристики допускающие, производить широкий перечень операций. Оборудование состоит из агрегатов и механизмов:

• основания;
• станины;
• каретки суппорта;
• поворотного резцедержателя;
• задней бабки;
• направляющих;
• коробки передач автоматической;
• шпиндельной бабки;
• электромагнитных муфт;
• приводов (поперечных и продольных);
• гидроусилителя.

Металлическая заготовка фиксируется в шпинделе, который приводится во вращательное движение с помощью электродвигателя обеспечивающего работу посредством клиноременной передачи, скорость которой регулируется за счет автоматической коробки и коробки скоростей шпиндельной бабки. АКП имеет 6 электромагнитных муфт, которые с помощью их комбинированного включения выбирают необходимую 1 из 9 возможных скоростей вращения вала.

Кинематическая схема 16К20Ф3

Для изменения скорости вращения используются зубчатые колеса шпиндельной бабки, которые имеют ручное переключение и способны регулировать вращение в 12 режимах.

Каретка станка имеет способность совершать продольные смещения с использованием электромагнитного привода. Поперечная передача суппорта с резцедержателем осуществляется с помощью привода, зубчатого колеса, ходового винта.

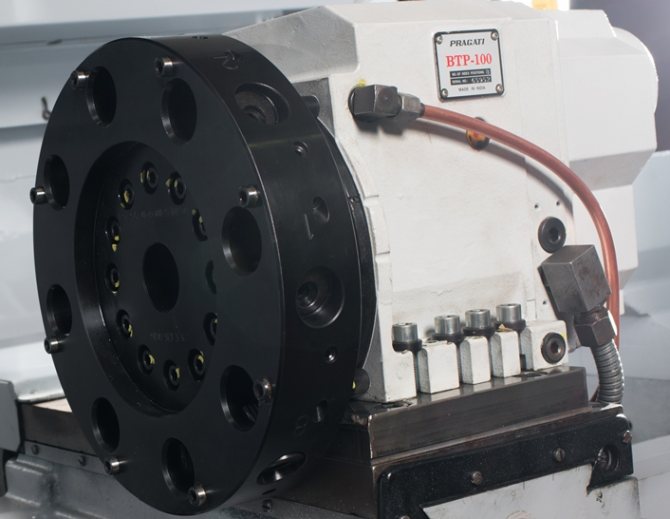

Револьверная головка 16К20Ф3

Поворотный резцедержатель можно устанавливать в шести позициях меняя углы с горизонтальной осью вращения плоскости и креплением на поперечном суппорте. Резцедержатель позиционирует инструментальную головку, в которой можно крепить до шести резцов используемых для отделки заготовки согласно заданной программе.

Гидропривод, в который входят гидростанция и два гидроусилителя комплектуется:

• регулирующим насосом;
• приводом;
• емкостью с маслом;
• аппаратурой управления.

Механизмы гидропривода обеспечивают все основные процессы, связанные с операциями функционирования агрегатов.

Токарный станок 16А20Ф3

Станок 16А20Ф предназначен для токарной обработки наружных (диаметром до 400 мм) и внутренних поверхностей деталей (длиной до 1000 мм) со ступенчатым и криволинейным профилем в осевом сечении в замкнутом полуавтоматическом цикле.

Токарный станок 16А20Ф3 сконструирован на базе токарно-винторезного станка 16К20Ф3, поэтому компоновка, составные части и движения у этих станков одинаковы. Во многом унифицирована конструкция станков.

Устройство ЧПУ станка (станок может оснащаться различными типами систем ЧПУ: разомкнутыми, замкнутыми, СNС) обеспечивает движение формообразования (число одновременно управляемых координат равно двум), изменение значений подач, переключение частот вращения шпинделя, индексацию резцовой головки и нарезание резьбы по программе.

Станки могут выпускаться с различными устройствами ЧПУ (УЧПУ), в исполнении для встраивания в гибкие производственные модули (ГПМ), а также в специальном и специализированном исполнении при оснащении наладками по согласованию с заказчиком.

Станки 16А20Ф3 могут комплектоваться съемными инструментальными головками с 6, 8 и 12 — позиционными резцедержателями с горизонтальной осью поворота.

Особенности конструкции:

• высокопрочная станина , выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки
• привод главного движения , включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм
• высокоточный шпиндель с отверстием 55 мм (по заказу 64 мм), позволяющий обрабатывать детали из пруткового материала зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой
• надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм

Механизм главного движения станка

На станке установлена шпиндельная бабка 16А20Ф3.025. имеющая три диапазона с соотношением 1,25:1; 1:2; 1:5,8; переключаемые вручную.

Шпиндель станка смонтирован в коническом двухрядном и однорядном подшипниках. Подшипники регулируются на заводе-изготовителе станка и не требуют регулировки в процессе эксплуатации.

Регулировка положения оси шпиндельной бабки на станине производится двумя винтами Смазка шпиндельной бабки осуществляется от станции смазки, смонтированной на основании станка. Для обеспечения возможности резьбонарезания на шпиндельной бабке устанавливается датчик резьбонарезания.

В качестве привода главного движения используется частотнорегулируемый асинхронный электродвигатель с диапазоном регулирования с постоянной мощностью 1500…4500 об/мин (1000…3500 при двигателях постоянного тока производства Болгарии).

Передача вращения от электродвигателя на первый вал шпиндельной бабки осуществляется поликлиновым ремнем 2240Л20 с передаточным отношением 115:257 (160:257 в случае применения электродвигатель постоянного тока производства НРБ).

Основание станка представляет собой жесткую отливку. На основании устанавливаются станина, электродвигатель главного движения, станции смазки направляющих каретки и шпиндельной бабки. Используются основания двух типов:

• с окном для схода стружки и проемом для установки транспортера стружкоудаления, который вводится с правой стороны;
• без окна, разделенное по вертикали в средней части сплошной перегородкой, в этом случае средняя часть основания служит сборником для стружки и СОЖ, отсек в нижней правой части основания служит резервуаром СОЖ, сзади с правой стороны основания установлен насос СОЖ.

Наибольший диаметр изделия, устанавливаемого над станиной, мм	500
Наибольший диаметр обрабатываемого изделия над станиной, мм	320
Наибольший диаметр обрабатываемого изделия над суппортом, мм	200
Наибольшая длина устанавливаемого изделия в центрах, мм	900
Диаметр цилиндрического отверстия в шпинделе, мм	55
Наибольший ход суппорта поперечный, мм	210
Наибольший ход суппорта продольный, мм	905
Количество управляемых координат	2
Количество одновременно управляемых координат	2
Диапазон частот вращения шпинделя, мин-1	20…2500
Максимальная скорость быстрых перемещений — продольных, мм/мин — поперечных, мм/мин	7500 4000
Количество позиций инструментальной головки	8
Мощность привода главного движения, кВт	11
Суммарная потребляемая мощность, кВт	13
Габаритные размеры станка, мм	3700х2260х1650
Масса станка, кг	4050

Современные аналоги

Уже упоминалось, что завод прекратил производство модели 16 к 20, поэтому актуален подбор станков с аналогичными характеристиками. Зарубежные производители славятся агрегатами D420x1000, Proma SPC-900PA, Jet GH-1640ZX DRO.

Белорусские аналоги, выпускаемые на Гомельском заводе, предлагают 16ВТ20П-21. Еще можно отметить модели TRENS, от Словацкого производителя SN 50 С и SN 500 SA.

Они имеют современную конструкцию и качественные немецкие комплектующие, с относительно небольшой стоимостью за свои характеристики.

Цены на товары других производителей начинаются от полутора миллиона до двух, без расчета доставки и установки агрегатов.
