Зубодолбежные станки

Разновидности

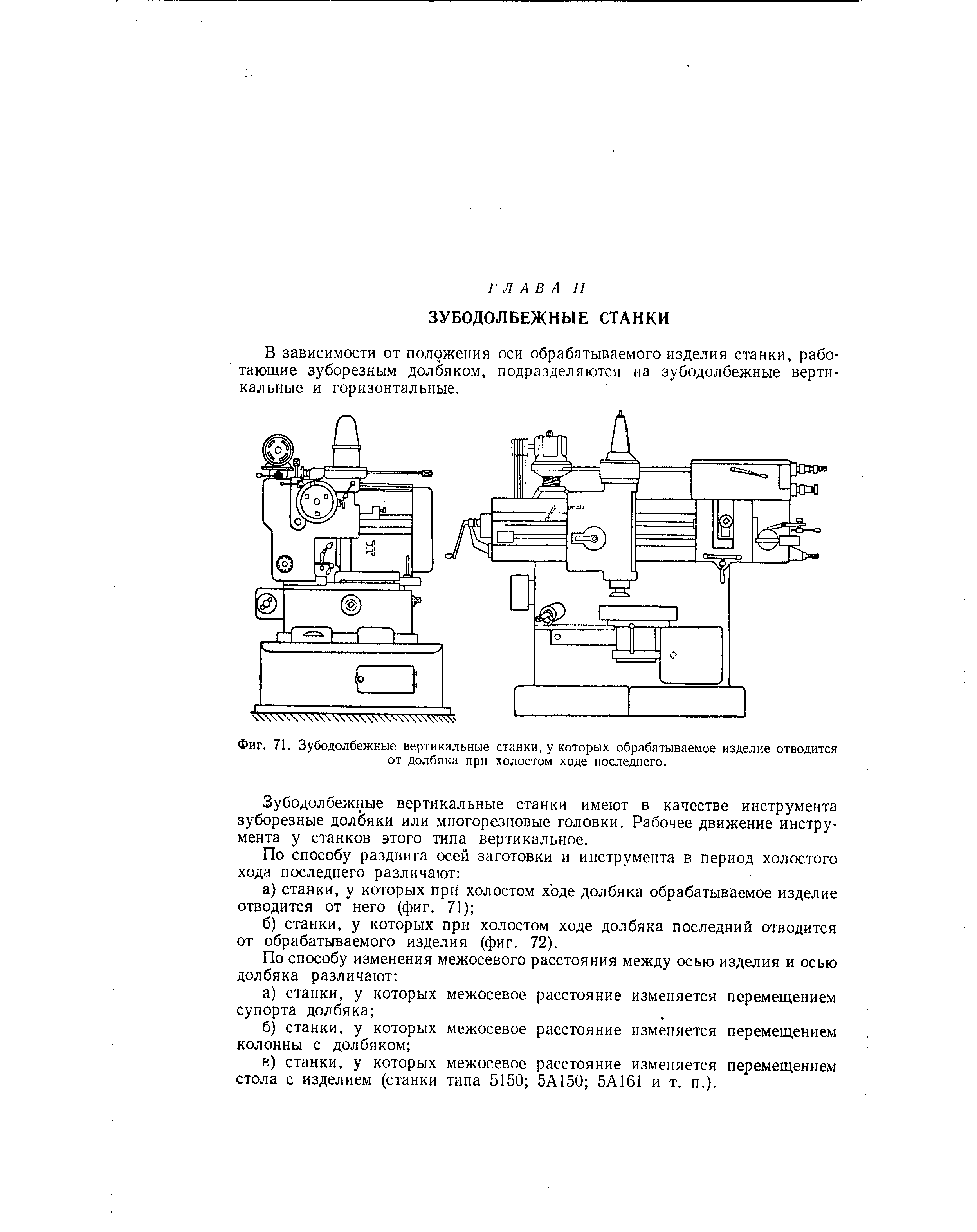

Зубодолбежные станки подразделяются на три основных типа:

1. Модификации с подвижным в горизонтальной плоскости столом, позволяющим производить подачу на врезание. Также в его конструкцию входит неподвижная стойка.
2. Варианты с неподвижным столом и стойкой, движимой по горизонтали и служащей для транспортировки инструмента на момент врезания.
3. Модели со статичным столом, горизонтально перемещающейся стойкой и кареткой, способной выдвигать вертикально долбежный наконечник, изменяя положение его хода.

Автоматизированный агрегат с неподвижным столом имеет больше преимуществ, чем его аналоги. Для возможности изготовления конусных зубьев одна из осей инструмента монтируется под определенным углом. На станках, используемых в массовом производстве, предусмотрена промежуточная плита, подкладываемая под вертикальную стойку. Универсальные модификации оборудованы возможностью наклона стола или стойки в диапазоне 10 градусов.

Читать также: Технология покраски порошковой краской

§ 3. МЕТОДЫ ПОДБОРА СМЕННЫХ КОЛЕС ГИТАР.

Раздел: БИБЛИОТЕКА ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ Короткий путь https://bibt.ru <<�Предыдущая страница Оглавление книги Следующая страница>>

Гитарой (рис. 2) называется устройство, обеспечивающее правильное сцепление сменных зубчатых колес.

Рис. 2. Схема двухпарной гитары

Расстояние L между ведущим 1 и ведомым 2 валами является неизменным. На ведомом валу свободно установлен приклон гитары 3, закрепленный болтом 4. Ось 5 промежуточных колес b,с можно перемещать по радиальному пазу, тем самым изменяя расстояние А между центрами колес с и d. Дуговой паз позволяет регулировать размер В. Чтобы подобранные сменные зубчатые колеса не упирались во втулки валов 1, 2, необходимо соблюдать условия их сцепляемости:

a+b>c+(15-:-20); с+d>b+(15-:-20).

При подборе колес необходимо учитывать и допускаемые пределы передаточных отношений пар сменных колес 1/5<= i <= 2,8. Каждой гитаре придается определенный набор сменных колес. Нормальные комплекты сменных зубчатых колес для различных станков приведены в книгах , .

Существует несколько способов подбора чисел зубьев сменных колес.

Способ разложения на сомножители прост и точен. Этот способ применяют тогда, когда числитель и знаменатель передаточного отношения можно разложить на простые множители.

Например:

Проверяем сцепляемость зубчатых колес:

а + b>с+(15-:-20) или 60+70>40+15;

c+d>b+(15-:-20) или 40+80>70+15.

Способ замены часто встречающихся чисел приближенными дробями заключается в том, что часто встречающиеся при нарезании дюймовых резьб, червяков и в других случаях числа π и 25,4 (числовое значение дюйма) заменяют приближенными значениями, удобными для подбора сменных колес, например:

1» ≈ 25,4 мм =127/5 мм; π≈22/7≈(19*21)/127 и т.д.

Полученная при этом погрешность не должна превышать заданной по условию. Абсолютная погрешность наладки

∆i=iсм-i’см;

относительная погрешность наладки

где iсм — заданное передаточное отношение; i’см- полученное передаточное отношение сменных колес.

Способ подбора сменных колес на логарифмической линейке наименее точен. Край движка логарифмической линейки устанавливают против числа, соответствующего передаточному отношению гитары сменных колес. Передвижением бегунка находят риски, совпадающие на движке и на линейке. По полученным новым целым числам, которые дают при делении те же значения частного, подбирают числа зубьев сменных зубчатых колес:

и т. д.

Выбирают наиболее точные и удобные значения i’см для подбора колес:. Затем подсчитывают абсолютную погрешность ∆i= 0,818 — 0,817 = 0,001; относительную погрешность δ=0,001/0,817=0,0012239.

Способ подбора сменных колес по таблицам очень точен, но его следует применять лишь в тех случаях, когда нельзя подобрать колеса методом разложения на сомножители. Наиболее быстрый подбор сменных колес можно выполнить по таблицам, приведенным в работе .

Перейти вверх к навигации

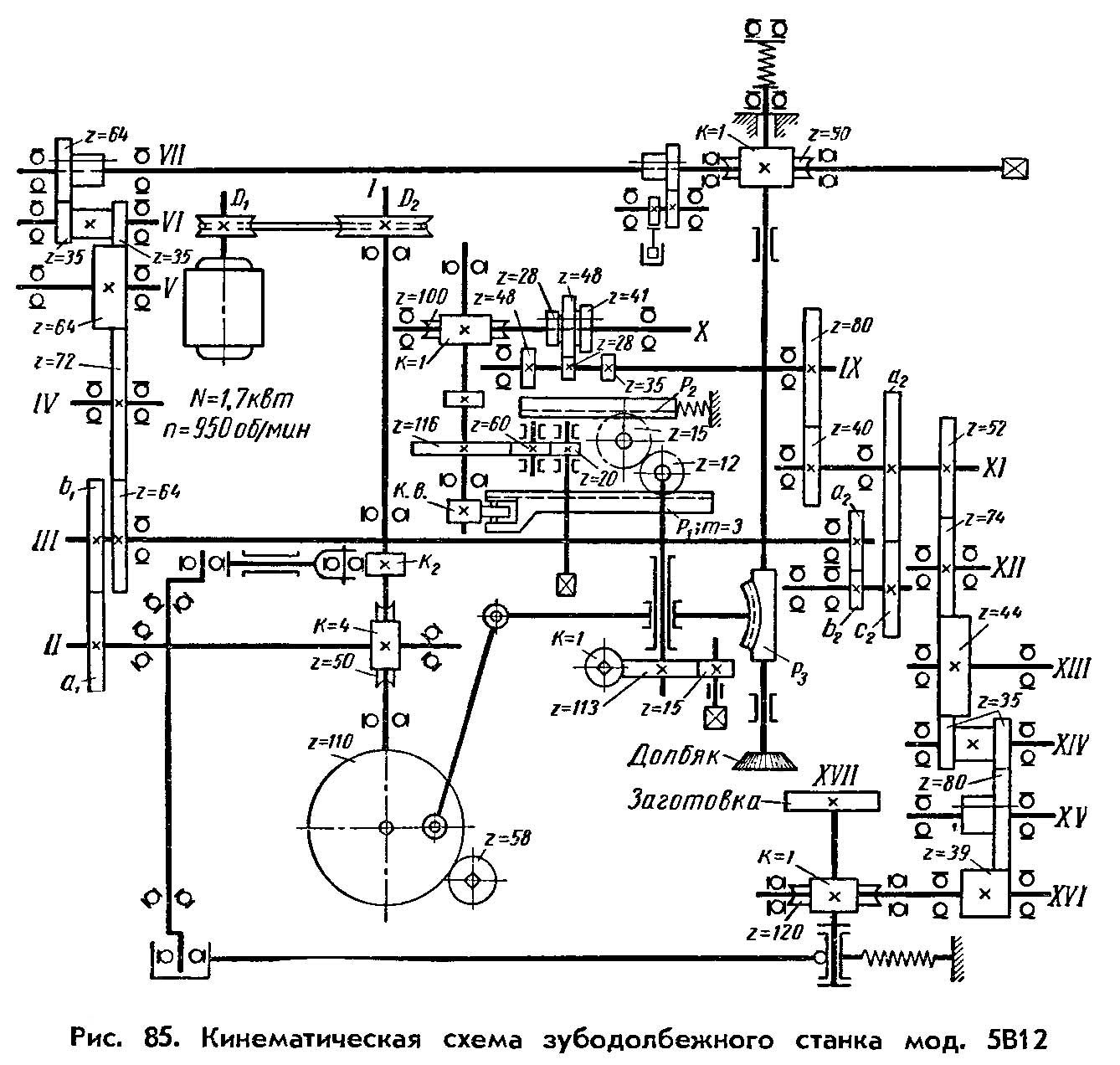

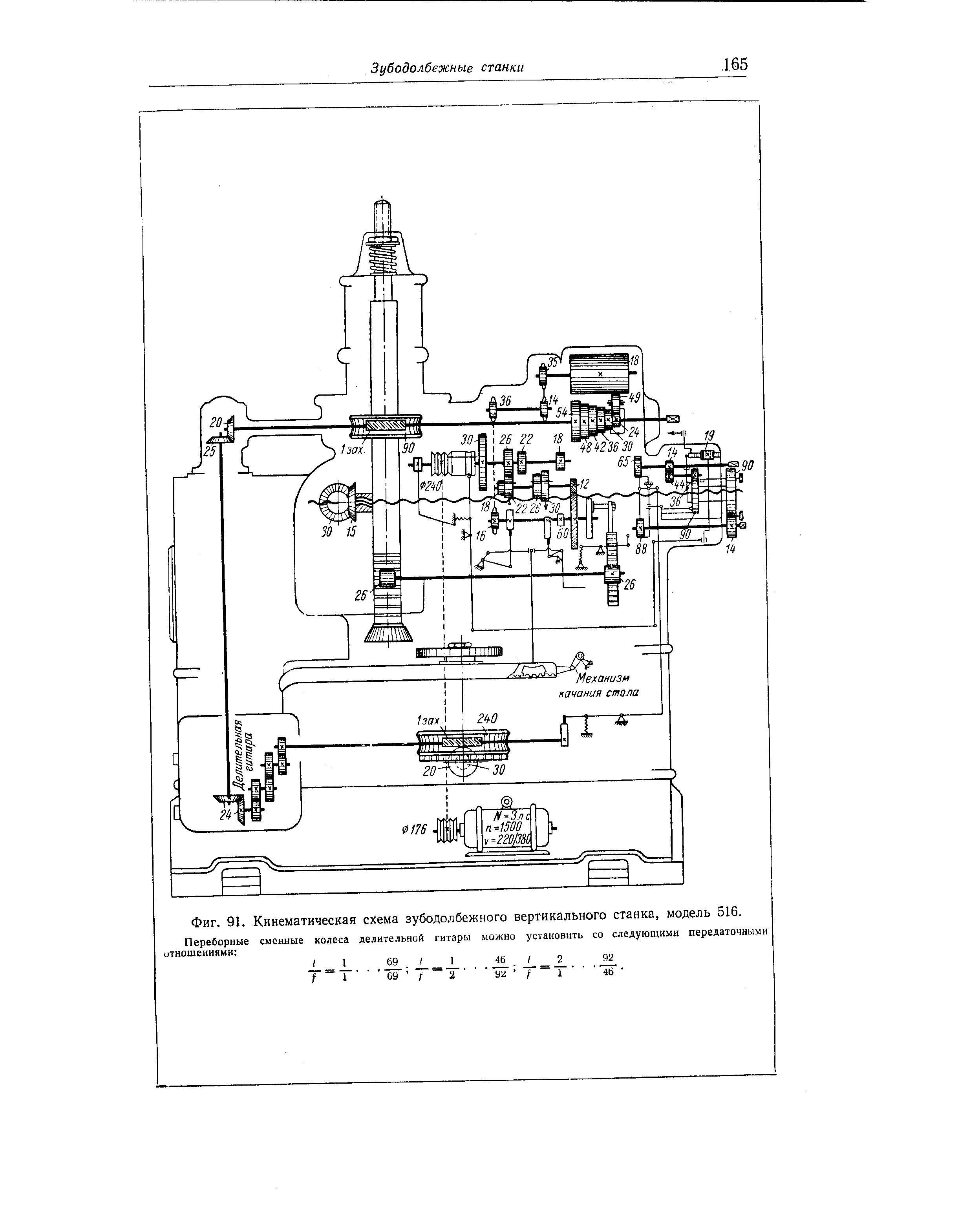

Цепь врезания долбяка в заготовку (радиальная подача).

Радиальное врезание долбяка в заготовку в станках мод. 514, 512, 5А12, 5В12, 5М14 и в других осуществляется при помощи кулачка, который может быть одно-двух- или трехпроходным. Соответственно выбранному кулачку заготовку нарезают за один, два или три прохода (в зависимости от материала, модуля и требуемой точности). Кулачок имеет два участка: врезания (а, В) и обкатки (вс).

На участке врезания радиус кулачка постепенно возрастает на величину Н — шага подъема спирали. При обработке в один проход после поворота кулачка на 90° поворота каждого из них (после врезания) стол с заготовкой сделал один оборот. Расчетное перемещение в цепи радиальной подачи

Кинематическая цепь радиальной подачи: вал II, цепная передача вал IV, XIII, гитара радиальных подач вал XIV, колеса EMBED Equation.3 вал XV, червячная передача EMBED Equation.3 муфта М2 , вал XVI, передача EMBED Equation.3 вал XVII, кулачок К1 радиального врезания.

Уравнение кинематического баланса:

Зубодолбёжные станки с ЧПУ

Предлагаем вашему вниманию широкую линейку зубодолбёжных станков с ЧПУ производства компании GearSpect (Чехия). Зубодолбёжные станки с ЧПУ GearSpect — высококачественные высокоточные станки современной конструкции, созданные на основе огромного опыта инженеров в создании зубодолбёжных станков с использованием современных компьютерных методов проектирования и лучших комплектующих.

Зубодолбежный станок с ЧПУ GearSpect OHA 16 CNC Зубодолбежный 5-ти осевой станок GearSpect OHA 16 CNC — высокопроизводительный станок с ЧПУ. Полностью автоматический станок с управляемой направляющей. Для косозубых колес не нужно использовать специальные направляющие.

Зубодолбежный станок с ЧПУ GearSpect OHA 32 CNC Зубодолбежный станок с ЧПУ GearSpect OHA 32 CNC — 6-ти осевой высокопроизводительный станок с ЧПУ. Полностью автоматический станок с управляемой направляющей — для косозубых колес не нужно использовать специальные направляющие.

Зубодолбежный станок с ЧПУ GearSpect OHA 50 CNC Зубодолбежный станок с ЧПУ GearSpect OHA 50 CNC — 6-ти осевой высокопроизводительный станок с ЧПУ. Полностью автоматический станок с управляемой направляющей — для косозубых колес не нужно использовать специальные направляющие.

Зубодолбежный станок с ЧПУ GearSpect SO 800 CNC Зубодолбежный станок с ЧПУ GearSpect SO 800 CNC — 4-х осевой высокопроизводительный станок с ЧПУ с высокой жесткостью. Станок имеет гидростатические направляющие шпинделя и ползуна.

Наибольший диаметр обработки внутреннего / внешнего зацепления: 1 100 / 980 мм.

Рост выпуска продукции машиностроительными предприятиями требует своевременного обновления парка станков. Особенно востребованы станки для зубообработки, в том числе зубодолбёжные станки. Производство зубчатых колёс — одно из самых ответственных направлений в металлообработке, направление, для производства качественных деталей требующее высокой точности зубодолбёжных станков.

В настоящий момент в России наблюдается существенный износ зубодолбёжных станков, к тому же обладающих устаревшей конструкцией с механическим управлением. На сегодняшний день наиболее востребованы и получают широкое распространение зубодолбёжные станки с ЧПУ. Применение ЧПУ на зубодолбёжных станках значительно упрощает переналадку станка и расшираяет его возможности.

Мы предлагаем Вашему вниманию зубодолбёжные станки с ЧПУ производства GearSpect (Чехия). Это современнейшие зубодолбёжные машины, которые применяются лучшими мировыми предприятиями, производящими обработку зубчатых колёс: VW — Германия, ŠKODA — Чешская республика, Seat — Испания, PSA — Франция, Sauer Danffoss — Италия, ZF Sachs Slovakia и многие другие.

Подробнее о компании GearSpect.

Виды приводов станков

Конструкция зубофрезерных приспособлений отличается высокой технологической сложностью. Производители предлагают различные схемы приводов, обладающих следующими особенностями:

1. Червячный тип привода стола. Особенностью конструкции является установка дополнительного червяка с непостоянной толщиной витка, зазор которого регулируется в широком диапазоне.
2. Отдельная червячная передача, устанавливаемая в отдельный блок. Регулировка осуществляется с помощью радиального перемещения.
3. Универсальной считается схема, при которой на шпиндели устанавливают две червячные передачи с противоположным направлением витков. Регулировкой одной передачи изменяют текущий зазор.
4. Гидравлический тип. В этом случае передача приводится в движение под действием гидравлической жидкости, подающейся с помощью насоса.
5. Двойной тип. Регулировочную шестерню изготавливают из двух половин. При изменении их положения относительно друг друга происходит изменение зазора.
6. Конусный. При реализации данной схемы применяют шестерни с малой конусностью. При осевом смещении изменяется зацепление и корректируется зазор.
7. Многозубый. Использование многозубой шестерни, устанавливаемой на шпиндель, позволяет замедлить скорость базового колеса. Регулировка кинематической цепи выполняется торможением колеса.

При рассмотрении различных приводов стоит упомянуть об использовании зубофрезерных аппаратов с ЧПУ.

Применение числового программного управления сужает круг обязанностей оператора по причине отсутствия гитары деления. Отметим, что стоимость подобных станков достаточно высока, что не позволяет использовать их на предприятиях, имеющих незначительные объемы производства.

Как работает и где применяется?

Рассматривая устройство зубодолбежного станка прежде всего следует учесть область применения и принцип работы. Область применения зубодолбежных станков следующая:

1. При использовании оборудования с рассматриваемой группы можно провести нарезку шевронного или червячного колеса с прямым и косым расположением зубьев.
2. Существенно расширить возможности оборудования можно путем его оснащения дополнительными специальными устройствами. К примеру, дисковая фреза может применяться для обработки зубьев и подрезки различных поверхностей.
3. Современные зубодолбежные станки, характеристики которого могут варьировать в достаточно большом диапазоне, применяются для нарезания зубьев на колесах с диаметром от 12 мм. Если конструкция имеет систему реверсного хода, то есть присутствует возможность обрабатывать заготовки с закрытым углом шеврона.
4. Зубодолбежный станок, описание которого приведено в этом материале, работает при установке долбяка в качестве основного режущего инструмента.

Рассматривая зубодолбежные станки, их назначение и область применения уделим внимание принципу работы:

1. Проводится жесткая фиксация зубчатого колеса.
2. Во время обработки деталей режущая кромка контактирует с заготовкой.
3. Режущий инструмент изготавливается из износостойкого металла, что и позволяет проводить нарезание зубьев на поверхности заготовки.

Обработка внутренних и наружных колец

Зубодолбежный станок, назначение которого может существенно изменятся, работает по принципу обкатки. При этом у режущего инструмента и заготовки профиль может не соответствовать, что позволяет использовать одну фрезу для получения различных деталей.

Кроме этого, виды зубодолбежных станков могут существенно отличаться. Они весьма практичны и позволяют получить практически любую деталь. Процесс подборки режущего инструмента заключается в нижеприведенных особенностях:

1. Фреза и заготовка цилиндрической формы вращаются вокруг своей оси, при этом создается определенное пятно контакта, где и происходит образование формы зуба.
2. Под диаметр заготовки подбирается фреза с правильным количеством зубьев и с подходящим профилем.

Зубодолбежная обработка

Основные узлы зубодолбежных станков размещаются на станине. Обеспечивают и поступательное движение режущего инструмента для того, чтобы обеспечить равномерную обкатку поверхности без переустановки заготовки. На требуемую глубину зуба установить долбяк нельзя, так как сопротивление металла очень велико, и возникающую нагрузку станки не выдержат. В результате происходит деформация основных узлов и режущего инструмента, а также перегрев установленного электрического двигателя.

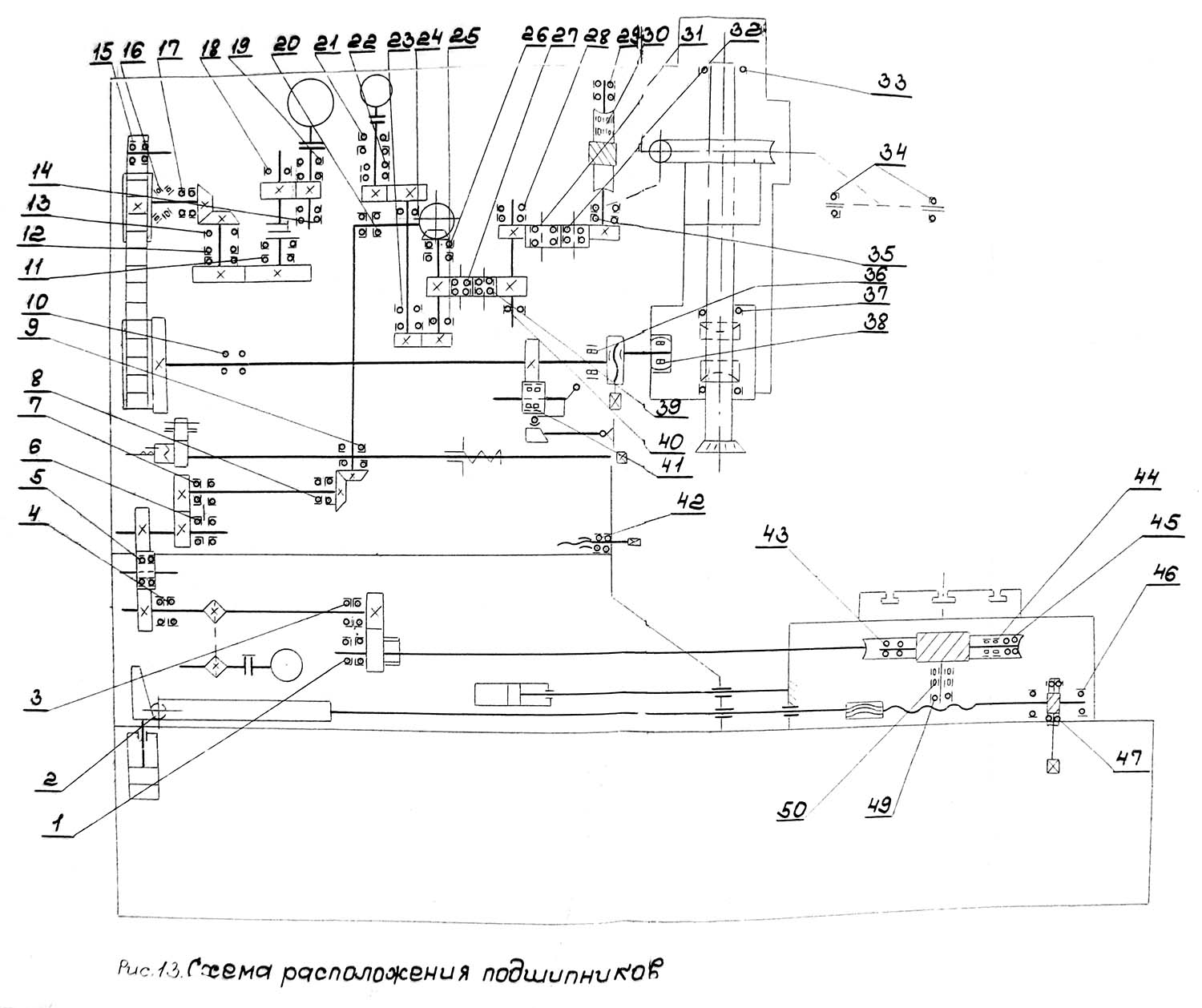

5М14 Станок зубодолбежный вертикальный механический универсальный полуавтомат. Назначение и область применения

Зубодолбежный полуавтомат 5М14 является представителем гаммы зубодолбежных станков 5121, 5122 и 5140, разработанных в ЭНИМС в начале семидесятых.

Жесткая стойка соединена со станиной, по горизонтальным направляющим которой перемещается стол, несущий нарезаемое колесо. В суппорте расположен долбяк, совершающий возвратно-поступательное движение и отскок при обратном ходе на величину 0,45 мм. В станках 5А12, 5В12, 5М12 такой отскок совершает деталь.

Универсальный механический зубодолбежный станок полуавтомат 5М14 предназначен для высокопроизводительного нарезания прямых зубьев цилиндрических зубчатых колес с наружным и внутренним зацеплением. Ввиду малого перебега долбяка станок приспособлен для нарезания блоков зубчатых колес. Нарезание зубьев осуществляется круговыми модульными долбяками методом обкатки инструмента и изделия.

Простота наладки полуавтомата дает возможность использовать его в условиях единичного и серийного производства.

При установке в суппорте специальных винтовых направляющих, изготовляемых по техническому заданию заказчика, на полуавтомате можно обрабатывать зубчатые колеса с косым зубом.

Жесткая кинематическая цепь, отсутствие вертикальных валов позволяют выпускать на его базе специальные станки: для обработки деталей в центах, деталей с коническим (поднутренным) зубом, повышенным рабочим пространством, гидравлическим перемещением суппорта. Полуавтомат может комплектоваться гидравлическим зажимным патроном и приспособлением для нарезания зубьев реек. При наличии специального инструмента возможна обработка фасонных профилей.

Принцип работы зубодолбежного станка 5М14

Станок имеет вертикальную компоновку, то есть ось детали и инструмента расположены вертикально.

Нарезание зубчатых колес производится способом обкатки заготовки колеса инструментом, называемым долбяком. Долбяк имеет форму зубчатого колеса, модуль которого одинаков с модулем нарезаемого колеса.

Долбяк во время работы получает возвратно-поступательное движение параллельно оси заготовки (движение резания) и одновременно вращается вокруг своей оси (круговая подача).

В начале резания зуба долбяк после каждого хода автоматически перемещается в направлении оси изделия (радиальная подача) пока не будет достигнута требуемая высота зуба.

Изделие, укрепленное на рабочем столе во время работы вращается согласованно с вращение долбяка.

Таким образом, долбяк и заготовка представляют собой два зубчатых колеса находящихся в зацеплении.

При обратном (холостом) ходе долбяка стол с заготовкой автоматически отходит от долбяка (отскок), что уменьшает трение и износ режущих зубьев, а к началу рабочего хода стол с заготовкой автоматически подходит к долбяку.

Обработка заготовки осуществляется под управлением автомата, который осуществляет радиальную подачу долбяка и отсчет полных оборотов нарезаемого колеса (1, 2 или 3).

По окончании нарезания зубчатого колеса суппорт автоматически отводится в исходное положение, долбяк поднимается и станок выключается.

Техническая характеристика станка:

• диаметры обрабатываемых колес — от 20 до 500 мм
• максимальная ширина нарезаемых зубьев: при наружном зацеплении — 105 мм, при внутреннем зацеплении — 75 мм
• диапазон нарезаемых модулей — от 2 до 6 мм
• угол наклона зубьев — до 23 градусов
• ход штосселя долбяка — до 125 мм
• максимальное продольное перемещение суппорта — 500 мм
• расстояние шпиндель-стол — до 45..170 мм
• количество двойных ходов долбяка — 400, 265, 179 и 124

Класс точности полуавтомата Н.

Шероховатость обработанной поверхности при чистовом проходе V6.

Преимущества зубодолбёжных станков

Для единичного и нерегулярного выпуска зубчатых колёс обычно используются фрезерные станки, а иногда задействуются токарные – после некоторого переоснащения. Однако применение этой металлообрабатывающей техники оказывается экономически нецелесообразным при средне- и крупносерийном производстве зубчатых колёс. Здесь себя лучше показывают именно долбёжные станки. В повышенном КПД и состоит ключевое достоинство этих машин.

В перечень прочих преимуществ зубодолбёжного оборудования можно включить следующие.

1. Простота конструкции.
2. Упрощённая переналадка.
3. Высокая производительность.
4. Точность металлообработки.

Важным достоинством долбёжных станков является небольшая стоимость. Узкая специализация этих машин снижает их цену примерно на 10-15% в сравнении с универсальной металлообрабатывающей техникой.

Юрий Давыдов » Новости

Зубофрезерные станки. Конструкция, описание и технические характеристики.

Зубофрезерные станки предназначены для нарезания цилиндрических колёс с прямым и винтовым зубом внешнего зацепления с помощью фасонных дисковых, пальцевых и червячных модульных фрез. Если в зубофрезерном станке имеется помимо вертикального ходового винта радиального или тангенциального перемещения инструмента относительно заготовки, то на нём можно также нарезать червячными фрезами червячные колёса. Станок, имеющий все три выше перечисленных винта, относится к универсальным зубофрезерным станкам.

На зубофрезерных станках производят нарезание цилиндрических и червячных колес по методу обката и по методу копирования с осевой, радиально-осевой и тангенциальной подачами за один или два рабочих хода. В зависимости от расположения оси изделия станки разделяются на вертикальные (состоят из станины, инструментальной стойки фрезерного суппорта задней стойки стола для установки изделия. Вертикальные станки выполняют с подвижной в радиальном направлении стойкой или с подвижным в этом направлении столом, а также со столом подвижным в вертикальном направлении. Компоновка станков с подвижной стойкой и неподвижным столом наиболее удобна для автоматизации процесса зубонарезания.

Горизонтальные станки, предназначенные для нарезания зубьев на тяжелых деталях, выполняют с подвижной в горизонтальном направлении инструментальной стойкой а станки для нарезания колес малых размеров- с подвижным столом, несущим изделие.

Технические данные зубофрезерных станков

Профиль зуба образуется копированием или обкатом, форма зуба по длине методом касания. Зубофрезерные станки метода копирования имеют простую структуру, состоящую из групп: ФV(В1), ФS(П2), а также деления Д(В3). Станки касания-обката имеют две или три группы формообразования и не имеют группы деления: профиль зуба: ФV(В1 В2); форма по длине: прямозубые: ФS(П3),косозубые: ФS(П3 В4).

Метод копирования, когда режущие кромки инструмента соответствуют форме впадины зубчатого колеса и после нарезания одной впадины заготовка поворачивается на один зуб при помощи делительного устройства, метод обкатки, (обрабатывающий инструмент воспроизводит движение пары зубчатых колёс), горячее и холодное накатывание.

Формообразование зубьев червячного колеса осуществляется методами радиального и тангенциального врезания. При первом методе используют винт радиального пере-мещения. Формирование боковых поверхностей зубьев по профилю и длине, а также делительный процесс осуществляются одним сложным движением Фu, (В1В2). Процесс радиального врезания зубьев фрезы в заготовку осуществляется движением Вр (П7). При втором методе используют винт тангенциального перемещения и специальную червячную фрезу с заборным конусом. Образование профиля и формы зуба по длине, а также делительный процесс осуществляются, как и при первом методе, движением Фu (В1В2). Вторым движением Фs2 (П5В6) осуществляется тангенциальное –врезание за счет конусной части фрезы и еще раз формирование боковых поверхностей.

Полуавтоматы зубофрезерные вертикальные 53А50, 53А50Н, 53А80, 53А80Н предназначены для нарезания цилиндрических и червячных зубчатых колес в условиях индивидуального и серийного производства.

Зубофрезерные полуавтоматы моделей 53А50, 53А80 и изготавливаются по классу П ГОСТ 8-71, а их модификации по классу Н ГОСТ 8-71. Станки моделей 53А50, 53А80 комплектуются суппортами с непрерывной передвижкой фрезы (с ползушкой), а модели 53А50Н, 53А80Н — суппортами с периодической (шаговой) передвижкой фрезы. По заказу Покупателя возможна комплектация зубофрезерных станокв системой ЧПУ.

Универсальный зубофрезерный станок предназначен для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание зубчатых колес производится по способу обкатки червячной фрезы и обрабатываемой заготовки. Станок работает по замкнутому полуавтоматическому циклу и по циклу наладки.

На базе станка могут изготавливаться спецстанки, позволяющие обрабатывать колеса с бочкообразной или конусной формой зубьев. Обработка осуществляется копированием по шаблону.

Большая универсальность станков и высокая степень автоматизации обеспечивает работу станков как в однопроходном, так и в двухпроходном автоматических циклах. При двухпроходном автоматическом цикле происходит автоматическая смена режимов обработки. Полуавтомат имеет бесступенчатый привод вертикальной и радиальной подачи.
