Токарно-карусельный станок 1532/1л532/1532т

Возможности с технологической точки зрения

Главное назначение карусельных станков – обрабатывать сравнительно плоские детали, обладающие круглой конфигурацией. Из возможных заготовок:

Шестерни.
Колёсные установки.
Маховики.
Крышки.
Фланцы.
Диски.

Установка использует стандартный инструмент, включающий развёртки, зенкеры, свёрла, головки с резцами, и тому подобное. К числу основных технологических операций для устройства относят:

Обработку отверстий при помощи стержневого инструмента.
Функцию расточки сквозных и ступенчатых отверстий.
Прорезка канавок в форме круга.
Протачивание торцов, уступов.
Наружное точение деталей в форме конуса, цилиндра.

Круг выполняемых операций расширяется при добавлении специального оборудования:

Притирка, прикатывание при помощи роликов.
Шлифование, суперфиниширование.
Нарезание резьбы.
Глубокое сверление.
Обработка нелинейных поверхностей, в том числе – сферических.

Переставные прихваты облегчают закрепление заготовок при необходимости. То же самое касается кулачков. В дополнительных самоцентрирующихся патронах устанавливают детали, обладающие небольшим размером.

Составные части

Составные части станка 1516

Компоновка станка классическое для одностоечных станков карусельного типа. В его составе находятся следующие части:

планшайба;
защитный кожух;
узел вертикальный (суппорт);
пульт управления (для удобства размещен на подвесе);
противовес пульта;
поперечина;
привод поперечины;
станина;
ручной привод вертикального узла;
коробка подач вертикального суппорта;
коробка скоростей;
кожух ременной передачи;
привод подачей;
станция смазки;
узел горизонтальный (суппорт);
коробка, образующая подачи для бокового суппорта.

Технические параметры и характеристики

Токарно-карусельный станок 1516 технические характеристики, которого отражают следующие параметры:

максимально допустимый размер детали – 1600 мм;
допустимый размер высоты детали во время обработки – 1000 мм;
допустимый вес детали, устанавливаемой на планшайбу – 6300 кг;
планшайба, размер для установки детали – 1400 мм;
количество переключаемых скоростей – 18;
с какими скоростями вращается стол – min 5 мин-1, max 250 мин-1;
количество подач для каждого суппорта – 18;
диапазон подач – 0,03-12,5 мм/об;
усилие резания, max – 44100 Н;
диапазон установочных скоростей – min 5 мм/мин, max 1800 мм/мин.

Суппорт вертикальный

длина смещения по горизонтали – 950 мм;
длина смещения по вертикали – 700 мм;
угол смещения — 45;
отверстия под инструмент – 70Н7 мм;
габариты державки, ШхВ – 25х40 мм.

Поперечина

длина перемещения – 660 мм;
скорость движения – 400 мм/мин;
блокировка перемещений – Есть;
выключатели безопасности (конечники) – Есть.

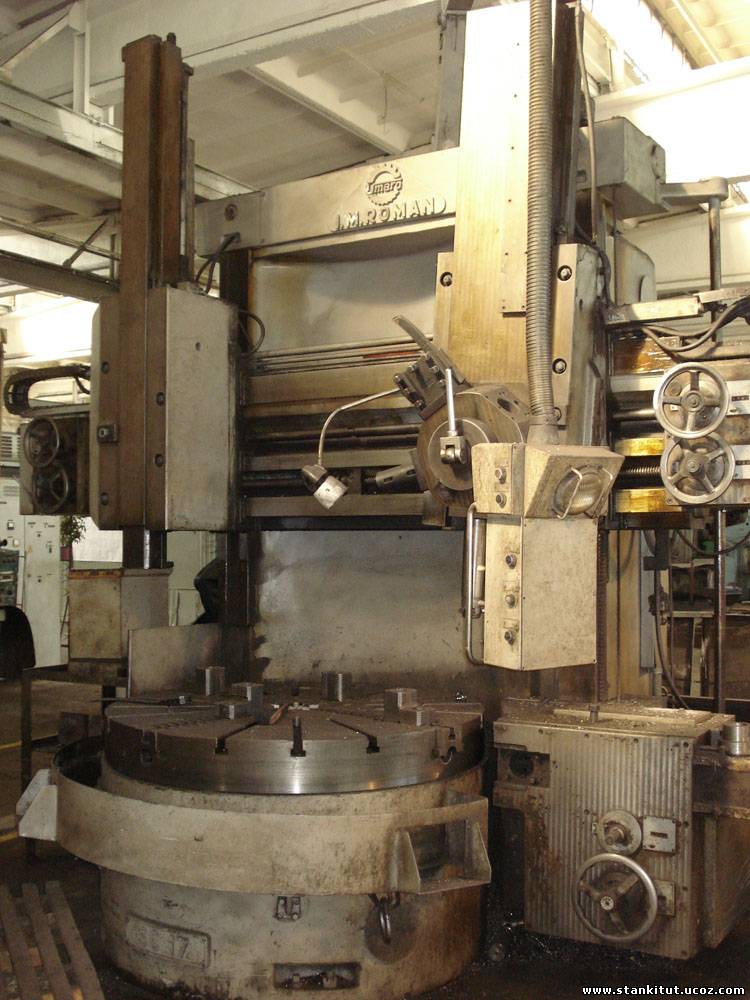

Внешний вид станка 1516

Параметры электрических элементов

питающая сеть, ток — трехфазный переменный;
мощность электродвигателей:
главного — 30000 Вт;
суппорта — 3000 Вт;
поперечины — 2000 Вт;
станции смазки — 800 Вт.

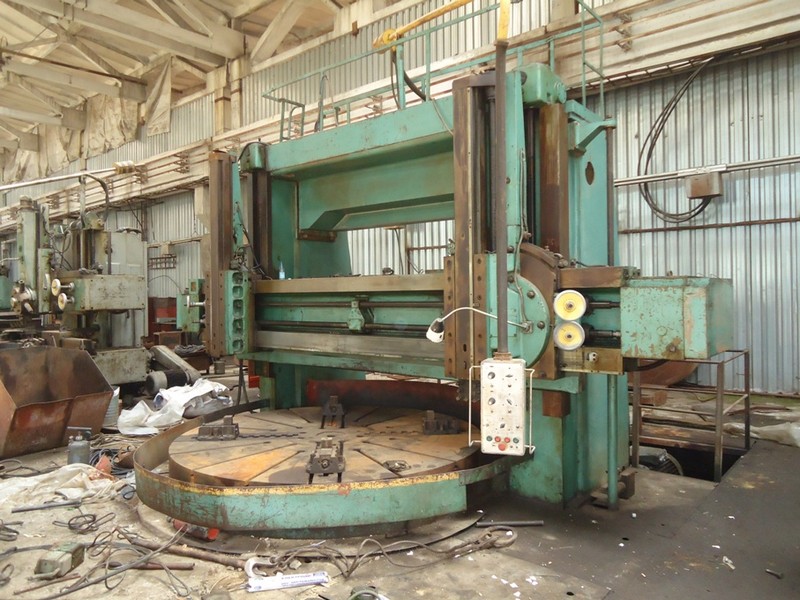

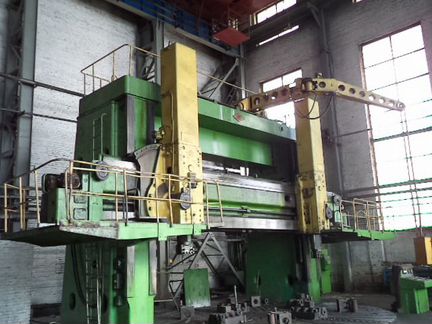

Станок токарно-карусельный двухстоечный 1525. Назначение и область применения

Краснодарский станкостроительный завод им. Седина выпустил гамму двухстоечных карусельных станков 1520; 1Л525; 1525; 1Л532, имеющих унифицированные узлы и отличающихся в основном своими габаритными размерами, массой и размерами обрабатываемых деталей.

Токарно-карусельный двухстоечный станок 1525 предназначен для токарной обработки заготовок различных деталей из черных и цветных металлов в условиях единичного, мелкосерийного и серийного производства.

На станках можно производить обтачивание и растачивание цилиндрических и конических поверхностей, протачивание торцовых поверхностей, прорезание кольцевых канавок, сверление, зенкерование и развертывание центральных отверстий. Протачивание торцовых поверхностей можно производить с постоянной скоростью резания.

Принцип работы и особенности конструкции станка

В основном исполнении станки имеют два верхних поворотных суппорта. Вращение планшайбы — реверсивное.

Модификации станков, комплектуемых регулируемым приводом главного движения с электродвигателем постоянного тока имеют условное обозначение 300.

Категория качества — первая. Класс точности станка — Н по ГОСТ 8—82. Норма точности и жесткости — согласно ГОСТ 44—72.

Шероховатость поверхности обработанного образца R

Станки имеют обычную для двухстоечных токарно-карусельных станков компоновку.

Базовые детали станков обладают достаточно высокой жесткостью, что в сочетании со значительной мощностью привода главного движения обеспечивает высокопроизводительную обработку заготовок деталей на силовых и скоростных режимах резания.

Поперечина может перемещаться вверх-вниз по направляющим стоек и фиксироваться в нужном положении в зависимости от высоты обрабатываемой заготовки.

Верхние суппорты перемещаются по горизонтальным направляющим поперечины, ползуны — по вертикали в направляющих поворотных салазок. Ползун может быть установлен под углом к оси вращения планшайбы для обработки конических поверхностей.

Планшайба вращается от регулируемого электродвигателя постоянного тока через двухступенчатый редуктор. Регулирование частоты вращения электродвигателя — бесступенчатое посредством тиристорного преобразователя. Переключение диапазонов частот вращения производится двумя электромагнитными муфтами.

Шпиндель, жестко соединенный с планшайбой, вращается на двухрядных радиальных роликовых подшипниках, внутренние кольца которых имеют посадочные конические отверстия, обеспечивающие возможность регулирования зазора и создания натяга с целью достижения необходимой точности вращения планшайбы.

Планшайба опирается на плоские круговые направляющие скольжения с гидродинамической разгрузкой.

Рабочие перемещения суппортов осуществляются от редуктора привода главного движения через 18-ступенчатые коробки подач, установочные перемещения — от асинхронных электродвигателей, расположенных на коробках подач.

Величина рабочих подач, скорость установочных перемещений и направлений перемещений суппортов изменяются при помощи электромагнитных муфт.

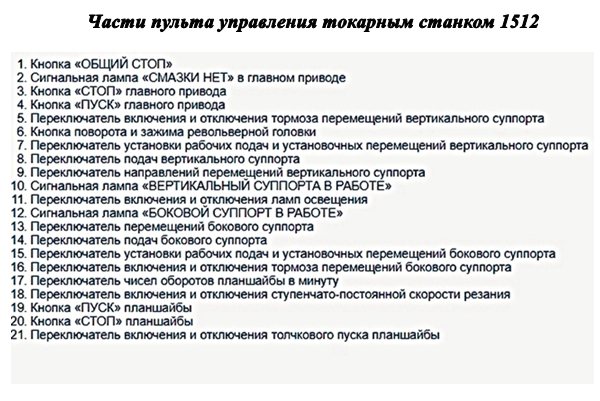

Органы управления станком (кнопки, переключатели, специальные лампы) сосредоточены в основном на подвесном пульте.

При применении специальных приспособлений и устройств, которые поставляются вместе со станками по особому заказу за отдельную плату, на ставках можно производить:

обработку деталей по заданным размерам (по упорам);
нарезание резьб, обтачивание и растачивание конических поверхностей;
обработку фасонных поверхностей тел вращения по копиру (электрокопировальное устройства).

Помимо этого, по особому заказу за отдельную плату станов может быть поставлен с револьверным суппортом, взамен правого вертикального (неревольверного), с боковым суппортом и рядом других приспособлений.

На станке одновременно могут быть установлены все приспособления. В связи с тем, что установка приспособлений требует значительных изменений в доработок в станке, заказы на изготовление приспособлений к ранее поставленным станкам не могут быть выполнены. Приспособления поставляются только вместе со станком.

Значительная мощность электродвигателя главного привода, высокая жесткость базовых деталей и достаточная прочность всех элементов кинематической цепи в сочетаний с широкими диапазонами регулирования чисел оборотов планшайбы и величин подач позволяет вести на станках высокопроизводительную работу при скоростных режимах резания.

Технические характеристики станка 1А62

Технические характеристики станков это основной показатель пригодности станка к выполнению определенных работ на станке. Для токарно-винторезных станков основными характеристиками является:

наибольший диаметр D обрабатываемой заготовки (детали) или высота Центров над станиной (равная 0,5 D)
наибольшая длина L обрабатываемой заготовки (детали)
Класс точности станка

Ниже приводится таблица с техническими характеристиками токарно-револьверного станка 1А62. Более подробно технические характеристики станка можно посмотреть в паспорте станка 1А62.

Величины
Расстояние между центрами	мм	750, 1000, 1500
Наибольший диаметр точения над станиной	мм	400
Наибольший диаметр точения над суппортом	мм	210
Наибольший диаметр обрабатываемого прутка	мм	36
Наибольшая длина точения	мм	650, 900, 1400
Диаметр отверстия в шпинделе	мм	38
Конус передней части отверстия в шпинделе	мм	Морзе 5
Количество рабочих скоростей шпинделя	21
Число оборотов шпинделя при рабочем ходе	об/мин	11,5…1200
Количество обратных скоростей шпинделя	12
Число оборотов шпинделя при обратном ходе	об/мин	18…1520
Число оборотов приводного шкива	об/мин	730
Количество продольных и поперечных подач	35
Продольные подачи суппорта на один оборот шпинделя	мм/об	0,082…1,59
Поперечные подачи суппорта на один оборот шпинделя	мм/об	0,027…0,522
Число метрических резьб	19
Величина шагов при метрической резьбе	мм	1…12
Число дюймовых резьб	20
Число ниток на один оборот при дюймовой резьбе	дюйм	2…24
Число модульных резьб	10
Величина модульных резьб	модулей	0,50…3
Число питчевых резьб	24
Величина питчевых резьб	питч	7…96
Мощность электродвигателя шпинделя	кВт	7,0
Число оборотов электродвигателя шпинделя	об/мин	1440
Высота станка	мм	1210
Площадь станка занимаемая станком при РМЦ 750 (Длина х Ширина)	мм	2510х1580
Площадь станка занимаемая станком при РМЦ 1000 (Длина х Ширина)	мм	2650х1580
Площадь станка занимаемая станком при РМЦ 1500 (Длина х Ширина)	мм	3170х1580
Вес станка (без электрооборудования) при РМЦ 750	кг	2045
Вес станка (без электрооборудования) при РМЦ 1000	кг	2105
Вес станка (без электрооборудования) при РМЦ 1500	кг	2370

Внимание! Технические характеристики, приведенные в вышестоящей таблице, являются справочными. Станки произведенные разными заводами изготовителями и в разные годы могут иметь характеристики отличающиеся от приведенных в таблице

Кинематическая схема станка 1510

Схема кинематическая токарного карусельного станка 1510

Главное движение

Главное движение (вращение планшайбы) производится от электродвигателя 99 через ременную передачу 1-2, зубчатые передачи 3-4 или 5-6, или 7-5 на вал //, затем через передачи 4-9 или 10-11, или 19-20 на вал III; далее через передачи 12-13, 17-18 или 14-15-16 на вал V и через коническую пару 25-26 и передачу 27-28 на шпиндель VIIL Коробка скоростей сообщает планшайбе 18 различных значений частот вращения.

Движения подач

Подачи суппортов (револьверного и бокового) заимствуются от планшайбы через две независимые двенадцатискоростные коробки подач с одинаковой кинематикой.

Горизонтальная подача револьверного суппорта осуществляется от вала VIII планшайбы, через зубчатую передачу 28-27, коническую пару 26-25, зубчатые передачи 21-22 и 23-24, передачи 29-30 и 31-32, коническую пару 42-43, вал XIII коробки подач (показана отдельно, слева), муфту 111, зубчатые передачи 67-68 или 69-70, или 71-72 и электромагнитные муфты 112, ИЗ или муфту обгона 114, зубчатые передачи 74-75 или 68-76 и муфты 115 или 116, передачи 77-78, 80-79,81-82 и муфту 118 или 81-82 и муфту 117, вал XVI, реверсивный механизм, состоящий из зубчатых колес 83-89 и муфты 119 или 82-85-86 и муфты 120, зубчатую передачу 87-88 и вал XIX на винт 51 в каретке револьверного суппорта.

Вертикальная подача револьверного суппорта осуществляется по той же цепи до вала XVI коробки подач и далее, через зубчатые передачи 83-94 и муфту 123 или 85-95 и муфту 124, передачу 93-92 и вал XX на вал XXVI в каретке суппорта, затем через коническую пару 44-45, зубчатые колеса 46-47-48 и коническую пару 49-50 на винт 52.

Горизонтальная подача бокового суппорта осуществляется от электродвигателя 99 до вала XII по той же цепи, далее через коническую пару 33- 34 на вал XIII другой коробки подач, затем через коробку подач по цепям, указанным выше, до вала XIX, далее на вал XXV в каретке бокового суппорта и через передачи 37-38-39-40 на винт 41.

Вертикальная подача бокового суппорта осуществляется по той же цепи до вала XVI коробки подач, затем на вал XX этой же коробки по цепям, указанным выше, далее на вал XXIX в каретке суппорта и через конические передачи 35-36 и 96-97 на винт 98. Установочные перемещения.

Установочные перемещения

Установочное перемещение револьверного суппорта (горизонтальное или вертикальное) осуществляется от электродвигателя быстрых ходов 59, зубчатые передачи 60-61, 62-73, при разомкнутой муфте 111, через коробку подач до валов XIX или XX и далее по цепям этого суппорта, указанным выше. Установочное перемещение бокового суппорта производится от электродвигателя быстрых ходов другой коробки подач и далее, по цепям бокового суппорта, указанным выше. Установочное перемещение траверсы осуществляется от электродвигателя 58, через червячную передачу 55-56 на винт 57.

Ручное установочное перемещение суппортов производится с помощью маховиков 99 и 100 в коробках подач, через конические передачи 84-90 или 101-91 на валы XIX или XX и далее по указанным ранее кинематическим цепям суппортов. Ползун револьверного суппорта при обработке конической поверхности поворачивается через червячную передачу 53-54. В Советском Союзе изготовляется большое количество карусельных станков. Станки с диаметром обработки 800-1600 мм и высотой обрабатываемой детали 800-1000 мм строятся в одностоечном исполнении, а с диаметром 2300-8000 мм и высотой 1600-3200 мм-в двухстоечном. Вообще говоря, станки выпускаются в зависимости от потребности и больших размеров (до 25 м).

Кинематические схемы станков 1510 и 1508 сходны между собой и отличаются друг от друга лишь кинематикой цепи механизма передачи движения на подачу и числом зубьев зубчатых колес стола.

Вследствие разного числа зубьев зубчатых колес стола станки 1510 и 1508 имеют при одинаковой коробке скоростей различные пределы чисел оборотов планшайбы.

Кинематика цепей механизма передачи движения на подачу у станков различна, но их передаточные отношения подобраны таким образом, что общее передаточное число кинематической цепи от планшайбы до коробки подач одинаково для обоих станков. Это позволяет использовать одни и те же коробки подач и получать одинаковые величины подач.

Назначение и область применения

Цифры в маркировке имеют следующую расшифровку, если опираться на отечественный классификатор:

1 – отнесение к определённой группе оборудования. В данном случае она токарная.
5 – тип машины. Она карусельная.
12 – характеристика, описывающая размеры. 1250 миллиметров – предельный размер детали для обработки.

У названия «карусельный» своя история. По сути, термин обозначает, как устроена установка. К главным частям относят планшайбу с элементами зажима. Вращение вокруг вертикальной оси делает устройство похожим на одноимённые аттракционы. Лоботокарный тип станков ближе всего по свойствам из конкурентов. Отличаются шпинделем с традиционным расположением по горизонтали. Паспорт это подтверждает.

Назначение обоих типов приспособлений – точение деталей с небольшой длиной. Но именно карусельная разновидность обладает широким набором преимуществ.

Качественное закрепление составных компонентов и деталей.
Удобная загрузка заготовок.
Шпиндель не подвергается изгибающим усилиям.
Обработка может быть более протяжённой по времени. 1 – параметр соотношения между высотой и диаметром.

Из недостатков отмечают возможные сложности с удалением стружки. Диаметральные измерения так же для многих оказываются неудобными.

Расположение основных узлов и органов управления

Основание станка 163 – литая чугунная станина. Сверху она имеет направляющие для перемещения суппорта и задней бабки. Впереди ходовой вал и винт.

Справка! На станках, выпускаемых Рязанским заводом, обе направляющие трапециевидной формы. У тбилисских агрегатов одна направляющая плоская.

Слева выше линии направляющих, расположена передняя бабка с коробкой скоростей и шпиндельным узлом. Ее входной вал соединен четырехрядной ременной передачей с установленным сзади двигателем. Слева выступает вперед корпус коробки подач. С торца открывается крышка ящика, в котором производится перестановка шестерен для изменения шага при нарезке резьбы.

Впереди, вдоль станины, перемещается фартук. На нем установлен суппорт с салазками и резцедержкой. Задняя бабка с нерабочего положения на правом краю, передвигается по направляющим в любое положение. Перед ней устанавливается съемный подвижный люнет для обработки длинных тонких валов.

Шкаф электрооборудования установлен слева за станиной. На станине, слева под направляющими, вплотную к коробке скоростей установлена кнопочная станция пуска и остановки станка. Рубильник включения в сеть находится на электрическом шкафу. Органы управления вынесены вперед и расположены максимально близко к узлам, которыми они управляют.

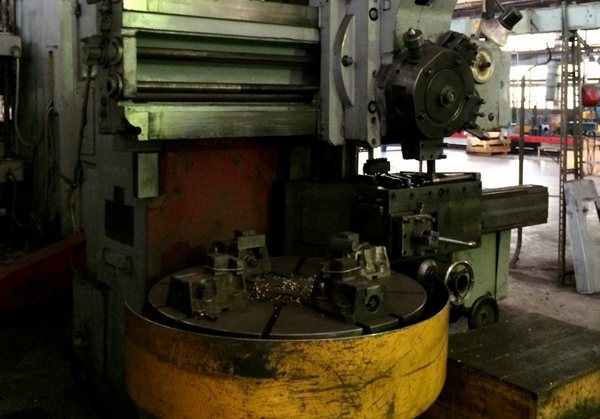

Станок токарно-карусельный одностоечный 1516. Назначение и область применения

Одностоечный токарно-карусельный станок модели 1516 является универсальным станком и предназначен для обработки разнообразных изделий из чёрных и цветных металлов в условиях мелкосерийного и серийного производства.

Модель 1516 является распространенной среди токарно-карусельных станков на территории бывшего СССР. Станок позволяет производить токарную обработку деталей диаметром до 1600 мм, высотой до 1 метра и массой до 6300 кг. Станок экспортировался во многие страны мира.

Конструкция станка 1516 унифицирована с конструкцией станка модели 1512 и отличается только размерами план-шайбы и мощностью электродвигателя.

На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей, сверление, зенкерование и развертывание отверстий, а также получистовое и чистовое обтачивание плоских торцовых поверхностей.

Принцип работы и особенности конструкции станка

Станок имеет два суппорта:

вертикальный с пятипозиционной револьверной головкой с автоматическим поворотом и фиксацией на каждой позиции
горизонтальный (боковой) с четырехпозиционным резцедержателем

Технологические возможности станка значительно расширяются с помощью поставляемых по особому заказу самоцентрирующей планшайбы, приспособлений (для резьбонарезания, обработки конических поверхностей, обтачивания фасонных поверхностей тел вращения по копиру, обработки деталей по упорам) и устройства для обработки с охлаждением.

На станках можно производить следующие операции:

обтачивание цилиндрических и конических поверхностей;
растачивание цилиндрических и конических поверхностей;
обтачивание плоских торцовых поверхностей вертикальным и боковым суппортами.

Кроме того, вертикальным суппортом можно производить обтачивание плоских торцовых поверхностей с поддержанием ступенчато-постоянной скорости резания на чистовых и получистовых режимах; сверление, зенкерование и развертывание; прорезание канавок и отрезку.

При применении специальных приспособлений и устройств, которые поставляются вместе со станками по особому заказу за отдельную плату, на станках можно производить:

обработку деталей по заданным размерам (по упорам);
нарезание резьб, обтачивание и растачивание конических поверхностей;
обработку фасонных поверхностей тел вращения по копиру (электрокопировальное устройство);
обработку деталей с охлаждением.

В обычном исполнении станки поставляются с вертикальным револьверным суппортом, имеющим механический поворот и зажим револьверной головки, и боковым суппортом.

Помимо этого, по особому заказу за отдельную плату может быть поставлен станок с самоцентрирующей планшайбой с ручным зажимом изделия.

На станке одновременно могут быть смонтированы все приспособления, за исключением охлаждения, которое не может быть установлено одновременно с самоцентрирующей планшайбой.

В связи с тем, что установка приспособлений требует значительных изменений и доработок в станке, заказы на изготовление приспособлений к ранее поставленным станкам не могут быть выполнены. Приспособления поставляются только вместе со станком.

Значительная мощность электродвигателя главного привода, высокая жесткость базовых деталей и достаточная прочность всех элементов кинематической цепи в сочетании с широкими диапазонами регулирования чисел оборотов планшайбы и величин подач позволяют вести на станках высокопроизводительную работу на скоростных режимах резания.

Основные технические характеристики токарно-винторезного станка 1516

Разработчик — Краснодарский станкостроительный завод имени Седина. Изготовитель — Краснодарский станкостроительный завод имени Седина.

Основные параметры станка — в соответствии с ГОСТ 44-93. Станки токарно-карусельные. Основные параметры и размеры. Нормы точности и жесткости.

Класс точности станков Н по ГОСТ 8—77.
Наибольший диаметр обрабатываемой заготовки — Ø 1600 мм
Наибольшая высота обрабатываемой заготовки — Ø 1000 мм
Диаметр план-шайбы — Ø 1400 мм
Наибольший вес обрабатываемой заготовки — 6300 мм
Частота вращения план-шайбы — 4..200 об/мин, 18 ступеней
Мощность электродвигателя — 30 кВт
Вес станка полный — 20 т

Модификации станка токарно-карусельный одностоечный 1516

1516.000, 1516-1, 1516-2, 1516.300, 1516.400 — станок токарно-карусельный универсальный одностоечный1516Ф1, 1516ПФ1, 1516Ф1.041, 1516Ф1.300, 1516Ф1.323, 1516Ф1.400, 1516Ф1.423 — станок токарно-карусельный с УЦИ — устройством цифровой индикации

1516Ф2, 1516Ф3, 1516Ф3.271, 1516Ф3.471, 1516МФ4 — станок токарно-карусельный с УЧПУ — устройством числового программного управления

Как устроены токарно-карусельные станки?

Конструкция опирается на пустотелую стойку, отлитую из чугуна, в вертикальном положении. Все остальные компоненты соединяются с этой частью.

Устройства основных узлов

В рабочем столе не так много составных компонентов:

Планшайба.
Предыдущая деталь устанавливается в комплекте со шпинделем.
Обязательное дополнение – опоры в корпусе из чугуна, с подшипниками.
Приводное устройство.

Конструкция снабжается подшипниками с формой цилиндра, роликового типа. Они монтируются, чтобы центрировать платформу, контролировать радиальные усилия во время резания. В опорах индивидуально выбирают параметры радиального зазора. Для этого при помощи регулировочных гаек подтягивают внутренние кольца, у которых есть коническая поверхность.

Силы трения и вес заготовок создают дополнительную нагрузку, передающуюся кольцевой направляющей, отвечающей за скольжение. У этой детали имеется централизованная смазка. Цилиндрическая косозубая передача сообщает силу вращения планшайбе. Сама сила направляется со стороны ведущего вала. Последний привязывается к главному приводу, отвечающему за движение.

Коробка регулирования скорости

В народе такой узел ещё получил название «карусельного поросёнка». Выполняет функцию, связанную с передачей крутящего момента, начиная с приводного электродвигателя, и заканчивая шпинделем на рабочем столе.

Всего в механизме имеется до 6 валов. Они используют специальные зубчатые передачи, чтобы поток мощности перемещался от одного компонента к другому. Компоненты сохраняют постоянное зацепление друг с другом. Но шестерни свободно сидят на валах, жёсткое сцепление отсутствует. Вращение приобретает определённую частоту благодаря коммутации муфт в электромагнитной схеме. Всего в коробке имеется 10 функций, которые можно настроить. Всё происходит дистанционно.

Для заготовок и планшайб характерны значительные инерционные массы, которые повышают пусковой ток к моменту, когда запускается двигатель. Платформа разгоняется ступенчато, чтобы подобные риски уменьшались. Включение может проводиться за 2,3 или 4 этапа, всё зависит от заданных оборотов.

Для муфт допустимо переключение прямо во время работы. Потому при точении поверхностей скорость остаётся постоянной.

Платформа обладает ограниченной угловой скоростью в зависимости от параметров заготовки, которая в настоящее время подвергается обработке. Например, допустимо ставить не более 80 оборотов при массах от 3,2 тонн.

Вертикальный суппортный узел

Деталь снабжается револьверной головкой с 5 позициями. Она нужна для инструмента, движется в двух плоскостях:

По вертикали.
По горизонтали.

Первый вариант схемы обеспечивается направляющими, поддерживающими суппорт. Второй предполагает опору на траверсы, поперечины. Характерно движение самой детали по вертикали, вдоль стойки. Коробка передач монтируется на траверсе, она используется в качестве привода перемещений.

У вертикального перемещения свои особенности:

Само движение происходит за счёт самостоятельного привода, имеющего собственный мотор.
Червячный механизм позволяет сменить позиции при необходимости. Он идёт от отдельного электрического привода.
Суппорт легко наклоняется до 45 градусов, в обе стороны.
Благодаря такому устройству обработка конических деталей не представляет сложностей.

Боковой суппорт

Обладает следующими особенностями:

Наличие 4-позиционного резцедержателя.
Дублирование ортогональных движений вертикального суппортного устройства.

Сила движения передаётся за счёт коробки передач, закреплённой на торцевой части механизма. Зачем вообще требуется дублировать движения второго узла? Точность обработки возрастает при использовании подобных решений. Инструментальная система работает с уменьшенными упругими деформациями. У реализации есть несколько вариантов схем, выбирается индивидуально для каждой из ситуации. Центральные отверстия обрабатываются при помощи узла по вертикали.

Краткое описание оновных узлов токарного станка 1К62

Передняя бабка

Передняя бабка служит для сообщения шпинделю различных скоростей вращения при резании, сверлении, нарезании резьб и приводит в движение сменные зубчатые колеса приклона. Механизм передней бабки позволяет:

а) нарезать резьбы с увеличенным шагом в 4 и 16 раз, передаточное отношение между цепью подач и шпинделем увеличивается в 8 и 32 раза;
б) нарезать правые и левые резьбы;
в) нарезать многозаходные резьбы с делением на 2, 3, 4, 5, 6, 10, 12, 15, 20, 30 и 60 заходов.

Передняя бабка устанавливается на линии центров в горизонтальной плоскости двумя установочными и двумя стопорными винтами 1 (рис. 5).

Установка числа оборотов шпинделя осуществляется двумя рукоятками 5 и 9 (см. рис. 3). Поворотом рукоятки 9, которая через механизм с цевочным зацеплением и вилки переключения осуществляет перемещение блоков шестерен 17—18, 19—20 и 24—25 (см. рис. 4), выбирается требуемый ряд чисел оборотов по таблице 6, помещенной под рукояткой. Вращением рукоятки 5, которая при помощи плоского с замкнутой кривой копира, рычажного механизма и вилок переключения осуществляет перемещение блоков шестерен 9—10 и 11—12— 13, устанавливается требуемое число оборотов шпинделя из ряда, выбранного рукояткой 9. При установке ряда чисел оборотов 630—2000 рукоятку 9 необходимо отклонить вперед от себя, а затем повернуть влево. Устройство переключения позволяет получить 23 различные скорости прямого вращения шпинделя и 12 скоростей обратного вращения.

Включение и выключение фрикционной муфты, а также ленточного тормоза главного привода осуществляется рукоятками 28 и 37 (рис. 3). При включении прямого вращения шпинделя одну из рукояток следует поднять вверх, при включении обратного — опустить вниз. При возвращении рукояток 28 и 37 в среднее положение включается ленточный тормоз.

Коробка подач

Механизм коробки подач позволяет, через ходовой винт с шагом 12 мм (без звена увеличения шага), получить следующие резьбы:

а) метрические с шагом от 0,87 до 12 мм;
б) дюймовые от 2 до 24 ниток на 1″;
в) модульные от 0,5 до 3 модулей;
г) питчевые от 1 до 96 питчей.

Посредством механизма увеличения шага при числе оборотов шпинделя от 12,5 до 40 можно получить резьбы с увеличенным шагом, превышающим нормальный в 32 раза, а при числе оборотов от 50 до 160—в 8 раз в соответствии с данными таблицы на рукоятке 38 (см. рис. 3).

Через ходовой валик суппорт при любом числе оборотов шпинделя получает продольные подачи от 0,07 до 2,08 мм/об и поперечные от 0,035 до 1,04 мм/об, а при числе оборотов от 50 до 630 в минуту — продольные подачи от 2,28 до 4,16 мм/об и поперечные от 1,14 до 2,08 мм/об.

Для нарезания более точных резьб в коробке подач предусмотрено положение рукоятки 2 (рис. 3), при котором ходовой винт включается напрямую, минуя механизм коробки подач. При этом нужный шаг подбирается сменными шестернями специального набора.

Поворотом рукоятки 38 определяется выбор ряда резьб или подач. Для получения требуемой величины из выбранного ряда резьбы или подачи необходимо диск барабана из рукоятки вытащить на себя, повернуть до совпадения риски диска с соответствующей графой таблицы барабана, а затем подать диск вперед в прежнее положение.

Для осуществления быстрых перемещений суппорта в коробке подач на выходном валу смонтирована обгонная муфта.

Фартук

Фартук имеет четыре кулачковые муфты, позволяющие осуществить прямой и обратный ход каретки и суппорта. Управление перемещениями каретки и нижней части суппорта осуществляется мнемонической рукояткой 16 (см. рис. 3). Направление включения рукоятки совпадает с направлением перемещения суппорта. Включение быстрых перемещений суппорта в указанных четырех направлениях осуществляется дополнительным нажатием кнопки 15, встроенной в рукоятку 16. Этим нажатием включается электродвигатель быстрых ходов, который через клиноременную передачу сообщает движение ходовому валу.

Фартук имеет блокирующее устройство, препятствующее одновременному включению продольной и поперечной подач суппорта, одновременному включению ходового винта и ходового валика. а также предохранительную кулачковую муфту, которая срабатывает под действием усилий, возникающих при перегрузке фартука.

Для нарезания резьбы следует рукояткой 31 включить гайку ходового винта и вывести из зацепления реечную шестерню вытягиванием кнопки 35 на себя.
