Флюс для пайки своими руками: как сделать в домашних условиях, разновидности

Жидкий флюс из канифоли и спирта

Первый рецепт пригодится тем, у кого есть обычная твердая канифоль. Она дешевая, экологически безопасная, но паять с ней то еще мучение. Переносить кипящую канифоль кончиком жала нужно еще приловчиться. Куда лучше и удобнее использовать ее в виде жидкого флюса.

Как приготовить его самому:

Разбиваем канифоль молотком или откалываем кусочки ножом.
Заворачиваем осколки в плотную бумагу. Стучим. Получаем порошок.
Насыпаем его в стеклянную баночку.
Наливаем туда же медицинский спирт (не менее 96%).
Пропорции – 3 части канифольного порошка, 7 частей спирта.
Размешиваем несколько минут.

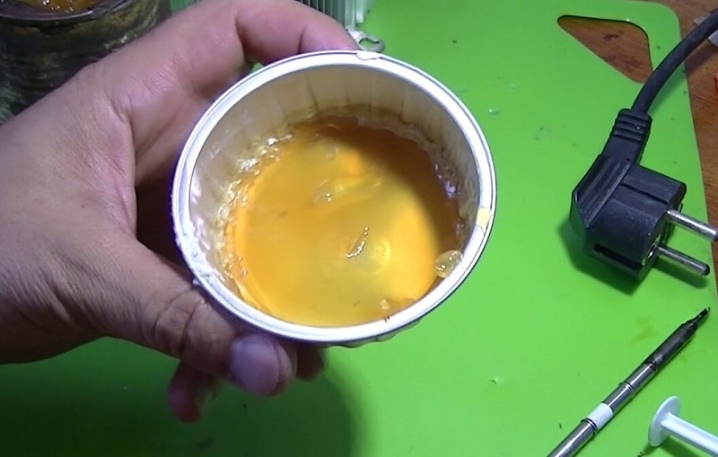

Канифоль быстро растворяется. Получившийся жидкий флюс можно наносить кисточкой.

Пайка без паяльника

Иногда при пайке с использованием паяльной кислоты, можно обойтись без паяльника. Один из таких способов применяют, например, при пайке скруток проводов во время электромонтажных работ по устройству электропроводки.

В этом случае флюс наносят на скрутку кистью, а для лучшего эффекта скрутку окунают в небольшую емкость с кислотой. После этого скрутку погружают в емкость с расплавленным припоем и выдерживают около 1 минуты, чтобы провода хорошо прогрелись, и припой проник ко всем точкам их поверхности. Такая пайка обеспечивает отличную электропроводность при соединении проводов.

После производства пайки, необходимо удалить с соединения остатки паяльной кислоты, чтобы избежать возникновения коррозии металла и разрушения стыка в дальнейшем.

Необходимо помнить, что при монтаже печатных плат электронных схем, при пайке электронных компонентов радиоустройств применять паяльную кислоту не рекомендуется, так как можно повредить очень тонкие токопроводящие дорожки плат. При нанесении флюса, паяльная кислота может растворить их.

Чем заменить канифоль при пайке в домашних

Хорошей заменой паяльной кислоте будет жир паяльный, так же можно использовать пасту ВК 10, флюс – пасту с канифолью, если нет возможности приобрести данные составы в магазине, а паять необходимо срочно, по можно использовать таблетку аспирина (российская ацетилсалициловая кислота). Импортным аспирином не пробовал. Место пайки периодически натирают таблеткой, она немного крошиться и при пайке плавится и хорошо снимает окислы, жировые и другие пленки в месте пайки. Так же можно воспользоваться лимонной кислотой или уксусной эссенцией.

И конечно необходимо иметь опыт работы с паяльником и производством пайки. Место работы должно хорошо проветриваться, ни в коем случае не вдыхать выделяющиеся пары и дым от пайки.

Место пайки надо потом промыть. Хорошо использовать этиловый спирт и зубную щетку.

Вместо паяльной кислоты можно использовать бытовые вещества например:

Сильные моющие средства, как правило для унитазов;
Аспирин (таблетки);
Канифоль со спиртом (получится самодельная кислота, аналог той что можно купить);
Можно попробовать концентрат уксусной кислоты.

Ведь цель кислоты удалять пленку которая защищает металл от естественного процесса коррозии

Важно знать, если для одного металла флюс «сработал» – это не означает, что другой он облудит без проблем

Еще важно промывать спаиваемые детали в конце работы, так как процесс окисления продолжается и кислота может «съесть» соединение. Кислоту можно заменить паяльным жиром, вариант рабочий, правда как и кислота, паяльный жир тоже довольно агрессивный. Кислоту можно заменить паяльным жиром, вариант рабочий, правда как и кислота, паяльный жир тоже довольно агрессивный

Кислоту можно заменить паяльным жиром, вариант рабочий, правда как и кислота, паяльный жир тоже довольно агрессивный.

Можно обычными таблетками аспирина растворёнными в воде, правда аспирин это ацетилсалициловая кислота, то есть меняем одну кислоту на другую, но плюс в том что аспирин это дешевле паяльной кислоты заводского производства и он не так агрессивен, плюс безвреден в отличии от паяльной кислоты.

Аспирин перед тем как заливать водой, надо раздробить почти до состояния порошка, растворение должно быть полным, без кусков.

Некоторыми чистящими средствами можно заменить паяльную кислоту, например чистящее средство для унитазов (а так же раковин, ванн и.т.п, включая изделия из стекла, стали) «Солита»

Так же паяльную кислоту можно заменить уксусной кислотой, можно лимонной, правда эффект будет чуть хуже, чем при работе с паяльной кислотой, но заменить можно.

Канифоль при пайке в домашних условиях можно заменить на:

Чем можно заменить канифоль при пайке	Описание аналога
Аспирин	Представляет собой самый доступный и простой в применении вариант для замены. Ацетилсалициловая кислота наверняка есть в каждой аптечке. Это кислота, которая не отличается агрессивным действием.

Водный или спиртовой раствор аспирина эффективно справляется с окислениями. Пайка с таким раствором сопровождается выделением сильного неприятного запаха, поэтому помещение должно хорошо проветриваться.

Однако, при нагревании он провоцирует специфических запах. К тому же это не самый удобный при пайке материал, поскольку он имеет своеобразную консистенцию.

Поскольку она не отличается какими-либо агрессивными свойствами, ее можно использовать для любых видов пайки. Однако этот материал не отличается такой же высокой активностью, как обычная канифоль.

Однако янтарь не всегда будет уместен, поскольку он имеет достаточно высокую стоимость, поэтому лучше рассмотреть другие варианты для замены.

Однако нужно учитывать – в отличие от обычной канифоли, стоит гораздо дороже.

Во время пайки различных материалов используют канифоль, поскольку она может повысить качество работы, а также предотвращает развитие негативных явлений, таких как окислительные процессы. Канифоль это самый доступный и простой в применении материал.

Необходимые инструменты и материалы для изготовления

Следует понимать, что паяльная кислота в домашних условиях будет иметь несколько иной состав, что в свою очередь делает ее более простой в производстве. Для ее приготовления требуются следующие материалы и инструменты:

Банка или другая емкость для приготовления и смешивания (желательно стеклянная);
Гранулированный цинк или вместо него можно применять стаканчики от старых батареек, которые содержат данный элемент;
Вода, которая служит для разбавления концентрата;
Концентрированная соляная кислота, которая является основным элементом и может растворять дополнительные примеси.

Технология создания кислоты для пайки своими руками

Первым делом подготавливается лабораторная емкость, в роли которой выступает стеклянная баночка, или другая фарфоровая и керамическая емкость. В нее следует поместить цинк или остатки от батареек. Только после помещения добавок в емкость помещается концентрат соляной кислоты

Заливать ее нужно очень осторожно, так как при попадании на руку можно получить химический ожог. Общий уровень жидкости в емкости не должен превышать ¾ от полного объема

Пропорции вещества, если есть точные измерительные инструменты, должны выглядеть следующим образом – на один литр соляной кислоты требуется 412 г. цинка. Естественно, что возможны небольшие отклонения, но они не должны быть слишком высокими.

Следующим пунктом, как приготовить паяльную кислоту, является ожидание окончания реакции. При контакте кислоты и цинка, металл начинает растворяться. Во время растворения выделяется водород, благодаря чему в жидкости образуются пузырьки.

Также жидкость становится более прозрачной. После того, как все закончилось, полученную субстанцию следует перелить в другую емкость, которая плотно закрывается. Приобрести все материалы можно без проблем в магазинах, которые продают химические реактивы. Если использовать батарейки, то подойдут практически любые типа «ААА» и «АА».

Если вам требуется не сольно концентрированный материал, а нужно сделать что-то более слабое, что не обладало бы высоким уровнем агрессивности, то можно добавить воды, чтобы снизить концентрацию. Это также необходимо делать крайне аккуратно, чтобы не разбрызгать жидкость. Пропорции можно подбирать самостоятельно, в зависимости от особенностей пайки.

Как правильно приготовить паяльную кислоту в домашних условиях

В первую очередь нужно уделить внимание мерам безопасности, так как это очень опасное дело. При производстве на предприятиях, все делается в специальных шкафах, где реактивы смешиваются под вытяжкой и в защищенных от посторонних местах. Дома нужно обязательно использовать средства индивидуальной защиты, которые помогут защитить кожу, глаза, органы дыхания и прочие

Процесс растворения лучше всего производить вне помещения на открытом воздухе, или же обеспечить хорошее проветривание. Это необходимо из-за того, что в воздух активно выделяется водород. Поблизости также должен быть источник воды, для того, чтобы была возможность промыть поврежденный участок кожи, если случится несчастный случай. Желательно должна быть проточная вода из крана, лучше всего холодная, так как это слегка снизит уровень боли

Дома нужно обязательно использовать средства индивидуальной защиты, которые помогут защитить кожу, глаза, органы дыхания и прочие. Процесс растворения лучше всего производить вне помещения на открытом воздухе, или же обеспечить хорошее проветривание. Это необходимо из-за того, что в воздух активно выделяется водород. Поблизости также должен быть источник воды, для того, чтобы была возможность промыть поврежденный участок кожи, если случится несчастный случай. Желательно должна быть проточная вода из крана, лучше всего холодная, так как это слегка снизит уровень боли.

Если вещество было разлито на какую-либо поверхность, то его можно смыть при помощи раствора щелочи и воды. Не стоит забывать и о правильном хранении материала емкость должна быть герметичной, а хранить все следует в прохладном темном месте. Посторонние люди, которые не знают, как пользоваться паяльной кислотой, не должны иметь к ней доступа. Для флюса иногда применяется и чистая соляная кислота, без добавления примесей цинка, а также не разбавляемая водой. Такой флюс чаще всего применяется для материалов из железа.

Чем заменить паяльную кислоту в домашних условиях?

Паяльная кислота входит в число наиболее востребованных видов флюсов, когда речь идет об использовании ее при сложных работах, то есть при паянии металлов, тяжело поддающихся обработке. Она характеризуется высокой степенью агрессивности, благодаря чему отлично справляется с устранением жировых пленок, окислов и иных видов загрязнений с поверхности перед пайкой. Кроме того, кислота обеспечивает формирование защитной пленки, которая препятствует негативному воздействию на металл факторов внешней среды. Однако при работе с простыми соединениями, особенно в тех случаях, когда используются тонкие металлические элементы, от применения паяльной кислоты лучше отказаться. Опасность заключается в том, что она попросту может разъесть металл, поэтому иногда лучше поискать другой вариант флюса.

Чрезвычайно важно обращать внимание на концентрацию паяльной кислоты, поскольку она может реализовываться в концентрированном и разбавленном виде. Для каждого конкретного случая должен быть раствор подходящей силы, чтобы не было негативных последствий

Использование излишне концентрированной кислоты для паяния категорически не допускается. В том случае, если под рукой отсутствует раствор необходимой концентрации, следует позаботиться о том, чтобы довести его до нужных параметров, или же воспользоваться другим веществом, имеющим аналогичные свойства.

Назначение

И если с первым условием легко справиться механически, при помощи напильника, надфиля, наждачной шкурки, то второе условие выполнить без применения химических составов затруднительно – окисная пленка очень быстро появляется на поверхности металла.

Вещества, удаляющие пленку и препятствующие образованию новой, называются флюсами, и самый эффективный из них – паяльная кислота. Она является активным флюсом, то есть при пайке химически воздействует на состав поверхности металла.

У профессионалов никогда не возникает вопрос – зачем нужна паяльная кислота, они отлично знают, что очень часто без нее невозможно выполнить поставленные задачи.

медь и ее сплавы;
никель;
железо;
конструкционная сталь;
сплавы цветных металлов.

Если медные или латунные детали с успехом паяют бурой, то припаять друг к другу заготовки из алюминия или стали возможно зачастую только с использованием паяльной кислоты. По завершению работ активный флюс обязательно смывают водой с небольшим содержанием щелочи.

Кислоту покупают в магазинах, или делают самостоятельно, используя химические реагенты. Хотя приобретение исходных материалов может обойтись и дороже, чем готовый к применению флюс.

Недостатки

К минусам при использовании канифоли можно отнести:

Довольно низкую активность вещества. Благодаря этому свойству спайка с её использование может не получиться сразу. Процесс использования канифоли требует определённых навыков и опыта. В дальнейшем обработку деталей с её помощью можно осуществлять намного быстрее.
Флюс на основе этого вещества способен не выделять пар при спаивании. Такая гигроскопичность может вызвать коррозию обрабатываемого при пайке металла.
Канифоль используют при обработке небольших деталей из простых металлов. Для обработки крупных частей и нержавейки используются флюсы из других материалов.
Канифоль — довольно хрупкий, легко крошащийся материал, который может быть разрушен при определённых механических нагрузках. Такое свойство этого вещества нужно обязательно учитывать при осуществлении перевозки. Канифоль нужно особенно тщательно упаковывать при транспортировке.

Для проведения паяльных работ используются различные материалы, среди которых, канифоль отличают особые свойства. Благодаря этим качествам при правильном применении это вещество не вступает в реакцию с металлами сцепляемых при пайке элементов и материалами припоя.

Из-за наличия нескольких разновидностей и благодаря удобным формам, в которых она выпускается, канифоль остаётся одним из самых популярных флюсов, используемых при спаивании деталей в электротехнике.

Как паять без кислоты

Чтобы качественно и правильно паять, достаточно придерживаться простых правил:

Не перегревать место пайки. Если кажется, что лужение и плавление припоя идут туго, лучше попробовать другое жало, попробовать подогреть воздух феном до ста градусов (сверху фен, возле места пайки). Ни в коем случае не повышать температуру на паяльнике до 400 градусов, это только ухудшит ситуацию. Припой при таких температурах начинает испаряться, а не плавиться, что уж говорить о флюсе.
Оценивайте ситуацию. Например, некоторые детали или разъемы не получится хорошо залудить без подогрева. В особо тяжелых случаях можно даже слегка пройтись по контакту самой мягкой и щадящей наждачной бумагой. Бывает такая проблема у самодельных плат, когда их долго не паяют после изготовления. Медные дорожки покрываются медью и их сложнее лудить, чем раньше.
Безопасная пайка. Паять нужно только в проветриваемом помещении. Даже продукты испарения канифоли не очень полезные, что уж говорить о других флюсах, тем более о паяльных кислотах. При пайке необходимо придерживаться дистанции, иначе капля припоя может случайно попасть на кожу или слизистые.

Например, для пайки витой пары подойдет среднее жало типа мини волна и спиртоканифоль. Время пайки — не более 5 секунд. Не спаялся контакт? Подождите, пока остынет место пайки, нанесите снова флюс, и плавно пройдитесь паяльником.

Активный флюс можно использовать только в крайнем случае. Даже сильные окислы обычные флюсы без кислоты отлично очищают и лудят. Не нужно использовать никакие аспириновые таблетки, кислоты, Ф-38Н. Для пайки тех же проводов хватит обычной канифоли.

Технология и терминология

Исходным сырьем для производства канифоли является обыкновенная сосновая смола, в которую кроме канифоли входят летучие соединения скипидара.

Процесс изготовления включает в себя очищение канифоли путем выпаривания этих соединений.

Тем, кто никогда не работал паяльником, но планирует научиться паять, будет полезно узнать некоторые технические термины.

Пайка – это процесс соединения между собой двух радиотехнических деталей через нагрев.

Инструмент для пайки – это паяльник, обычно работающий от сети 220 с номинальной мощностью 40Вт.

Процесс пайки осуществляется жалом паяльника за счет того, что разогретый до высокой температуры припой схватывает две детали между собой, заполняя пространство между ними.

ГОСТ определяет припой, как металл или сплав нескольких металлов. По ГОСТ определено 26 категорий припоя в зависимости от используемого элемента.

Припои всегда имеют более низкую температуру плавления, чем детали, которые нужно соединить.

По ГОСТ припои по температурным свойствам разделяются на мягкие, которые плавятся при температуре до 450 градусов Цельсия (выделяя подкатегории особо легкоплавких – до 145 °С и твердые с температурой плавления от 450 градусов Цельсия и выше (категории среднеплавких – до 1100°С, высокоплавких – от 1100 до 1850ºС и тугоплавких – свыше 1850).

ГОСТ разделяет припои на флюсующие и самофлюсуемые, у них различная температура плавления.

Чаще всего припои выглядят как металлическая трубочка серебристого цвета или как полый цилиндр, наполненный канифолью, которая выполняет функцию флюса.

Флюс — это состав (жидкий или твердый), который способствует лучшему контакту спаиваемых деталей и предотвращению окисления металла на рабочих поверхностях.

Требования к флюсам также определены ГОСТ, на них различная цена.

Для новичка будет более удобен припой с канифолью, в то время как опытные мастера любят паять обыкновенным припоем, выбирая флюс в зависимости от условий пайки и материала деталей.

Если будет производиться простая пайка медных деталей, то можно использовать канифоль, невысокая цена делает ее удобным расходным материалом.

Когда проводится более сложная пайка, то вместо одного универсального, применяется флюс, подходящий ко всем деталям.

Технические требования к использованию канифоли при пайке, ее состав, температура плавки и характеристики определены ГОСТ 19113-84.

Основной материал для канифоли — это сосновая живица — исходное сырье для многих видов промышленности и вспомогательный элемент при пайке.

Не имея кристаллической структуры, она является аморфным, по внешнему виду похожим на стекло, хрупким веществом с широким диапазоном цветов от бледно-желтого до темно-коричневого.

По составу она представляет собой стекловидную, прозрачную или с включение пузырьков воздуха массу, с незначительными включениями механических примесей, массовой доли воды не более 0,2%.

Она абсолютно не растворима в воде, но легко растворяется под воздействием спирта и ацетона. Размягчение канифоли происходит при температуре не ниже 66-69ºС в зависимости от сорта.

Способ №7: холодная пайка

Паяльник на основе аккумулятора можно применять для соединения тонких проводов.

Снимите с проводов изоляцию (около 30 мм) и зачистите их.
Наложив оголенные участки проводов друг на друга, скрутите их.
Снизу к месту соединения приложите фольгу и поднимите ее края так, чтобы провода оказались как бы в желобе. Толщина фольги должна быть около 0,08 мм, ее можно извлечь из старого конденсатора.
Поверх проводов насыпьте припой. Он представляет собой смесь канифоли (1 часть) и мелко наструганного припоя ПОС-30 (4 части).
Место пайки с припоем оберните фольгой.
Теперь фольгу со всем ее содержимым необходимо прогреть. Для этого необязательно использовать горелку, можно обойтись тремя спичками, пламя которых необходимо удерживать под местом пайки полминуты.
После того как заготовка остынет, снимите фольгу. Если все сделано правильно, провода будут надежно спаяны.

При отсутствии паяльника восстановить электрический контакт между двумя проводниками можно посредством специального состава. Такие материалы выпускаются как отечественными производителями (Контактол К-13), так и зарубежными (Quick Grip и др.). Основу холодной пайки составляет электропроводящий клей, поэтому она может в полной мере заменить пайку традиционную. Главное, чтобы операция проводилась при плюсовой температуре:

Перед тем как пользоваться подобным составом, провода или другие соединяемые элементы необходимо очистить от окислов и обработать обезжиривающим средством.
Далее наносят один слой состава, а после выдержки в 15-20 мин — второй.
Теперь детали можно соединить. Холодная пайка высыхает в течение 1,5-3 часов при температуре окружающего воздуха 18° С, но включать отремонтированное устройство рекомендуется только через сутки.

Если вы живете вдалеке от специализированных магазинов, можно приготовить средство для холодной пайки самостоятельно. Для этого достаточно смешать некоторое количество мелких металлических опилок с нитроклеем или лаком. Готовую смесь с помощью узкого шпателя или заостренной спички необходимо нанести на место соединения.

Если соединяемые детали при этом находятся на подложке, к ее обратной стороне лучше приложить магнит. При соединении тонких элементов (проводов или дорожек) на место пайки лучше уложить небольшой лист бумаги или полиэтиленовой пленки с прорезью, а уже потом наносить состав. Холодная пайка попадет только на место соединения (через прорезь), а окружающие его элементы останутся чистыми.

Виды флюса

Для разных сфер применения канифоль выпускается в чистом и разбавленном виде. Существует три вида флюсов на основе колофонской смолы: твердый, жидкий и гелеобразный. Более дорогими и сложными в производстве являются флюсы жидкого и гелеобразного типов.

Допустимо применение флюсов на основе канифоли к узлам небольшого размера, определенного состава металлов. Для обработки больших соединений, сложных сплавов, редких металлов и в промышленных масштабах используются другие виды флюсов.

Твердый флюс — это канифоль в чистом виде. Он является самым популярным и имеет как несомненные плюсы так и минусы. Основной недостаток — неудобство, неточность нанесения в труднодоступные места спайки.
Флюс на основе спиртового раствора, разводится в равных пропорциях спирта и твердой канифоли. Очень удобен при нанесении его кистью на поверхности деталей, которые будут соединяться с помощь спайки.
Флюс из канифоли на основе геля. Вязкая консистенция позволяет точно дозировать наносимый состав, легко обработать самые сложные места соединяемых деталей. Гель высыхает дольше, по сравнению со спиртовым составом. Это дает некоторый запас времени для проведения спайки, он более пластичен и податлив, по сравнению с флюсом из твердой канифоли.

Жидкий или гелеобразный флюс наносятся кистью предварительно на места спайки и начинают работать без одновременного температурного воздействия.
