Компрессор своими руками - мастер-класс по изготовлению и сборке системы своими руками, необходимые детали для создания самодельного устройства

Пошаговая инструкция изготовления покрасочного компрессора из зиловского

Для создания прибора, нагнетающего воздух, используют компрессоры:

Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.

Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров. Для сети в 220 вольт нужен двигатель на 2–3 киловатта, при использовании 3-х фаз мощность может быть меньше. Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.

Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.
Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.
Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы. Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.
В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.

Для автолюбителя, имеющего небольшой опыт сварочных и слесарных работ, сделать своими руками устройство для нагнетания воздуха на базе компрессора ЗИЛ 130 не составит большого труда, если следовать нашим рекомендациям.

Начинаем сборку

Идеальным будет демонтаж узла огнетушителя и приваривание фитинга переходника. Альтернативный способ, это выкрутить часть вентиля, оставляя внутреннюю механику и удаляя управляющий элемент, после чего вкрутить к одному выходу переходник с внутренней дюймовой резьбой, к другому переходник с 1 на 38.

При помощи разводного ключа скручиваем переходники согласно схеме. Далее, монтируем редуктор, манометр, реле давления и переходник на гибкий шланг.

Следующим этапом будет прикручивание колес к листу ДСП. Так как, конструкция будет двухуровневая, нужно просверлить отверстия под шпильки. После чего, водружаем на свое место огнетушитель.

В случае использования гидроаккумулятора, схема сборки еще проще, так как, он имеет кронштейны сверху и снизу. Поэтому нижние крепления прикручиваются к основе, а верхние служат для установки компрессора.

В нашем случае, второй этаж нужно сооружать. Для этого делается разметка, высверливаются отверстия, и скрепляются болтами верхний и нижний этажи. После чего на второй этаж монтируется компрессор. Для снижения вибрации подойдут силиконовые прокладки.

При монтаже компрессора ставим шайбы. Прикручиваем к резервуару модуль распределения воздуха. С помощью шланга и хомутов плотно соединяем выход компрессора и вход блока подготовки воздуха.

Теперь пришло время поработать со схемой подключения. Будет уместной установка перемычки. Также не помешают защитные элементы. Линия подключения должна проходить через реле и выключатель. Само подключение будет проходить следующим образом.

От вилки провод фазы идет к выключателю. Затем подключается к нужной клемме реле. В случае отсутствия провода заземления заводим нулевой провод на клемму заземления реле.

Уже от реле, провод фазы и нулевой провод идут к пусковому устройству привода компрессорной станции и подключаются согласно схеме к нужным клеммам. Далее, на клеммной колодке пускового устройства устанавливаем перемычку, путем спайки.

Она обеспечит подключение обмоток к фазе. Кабеля можно уложить в пластиковые стяжки. Проверяем и запускаем установку. Затем красим ее.

Следующая статья: Покраска пластика салона автомобиля своими руками.
Предыдущая статья: Покраска перламутром автомобиля.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

Полимерное окрашивание машины. Все по делу.
Проверяем покраску авто. Эти советы важны.
Прибор для измерения толщины лакокрасочного покрытия. Пригодится если вы хотите купить авто.

Собираем двигатель

Его устройство включает в себя реле, которое понадобится для того, чтобы поддерживать заданную величину давления воздуха. Знатоки утверждают, что старые советские модели позволяют добиться более высокого давления, чем новые моторы импортного производства.

Извлекаем мотор из холодильника, старательно очищаем его и обрабатываем средством, позволяющим избежать окисления корпуса. После этого он будет готов для покраски.

Снимаем мотор холодильника

Теперь необходимо произвести замену масла в моторе. Для этого вполне подойдёт полусинтетическое — оно не хуже моторного и имеет массу полезных добавок.

В моторе есть 3 трубки: 1 закрытая и 2 открытые, с помощью которых циркулирует воздух. Для того чтобы определить входной и выходной каналы, включаем мотор и запоминаем, куда идёт поступление воздуха, и откуда он выходит. Закрытая трубка используется как раз для того, чтобы менять масло.Работая напильником, делаем надпил таким образом, чтобы избежать попадания в трубку опилок. Ломаем конец, удаляем масло и вливаем новое, пользуясь для этой цели шприцом.

Мотор вместе с реле крепим на толстой доске, которая будет играть роль фундамента. Выбираем такое положение, в котором он находился в холодильнике. Это необходимо потому, что пусковое реле крайне чувствительно реагирует на то, как оно размещено. На нём есть, как правило, соответствующая маркировка — придерживайтесь правильного расположения для того, чтобы реле работало стабильно и правильно.

Крепим мотор на подготовленную доску

https://youtube.com/watch?v=7dzawEMkjqU

Ресивер

Как сделать ресивер? Хорошо использовать баллон от простого огнетушителя. Он прекрасно выдерживает большое давление и у него есть хороший запас прочности. Баллон — отличный выход для навесного технологического оборудования. За основу можно взять огнетушитель марки ОУ-10 с объёмом 9,99 литра. Он способен выдержать давление до 16 МПа. Откручиваем у нашей заготовки запорно-пусковой механизм и вкручиваем переходник. Если найдём коррозию, то безжалостно удалим её. Убрать внутреннюю ржавчину сложно, для этого заливаем преобразователь ржавчины в ёмкость баллона и болтаем содержимое. После завершения прочистки вкручивают крестовину для водопровода.

Доска из дерева будет являться хорошей основой для крепления мотора и корпуса огнетушителя. На одной линии желательно расположить все рабочие детальки и узлы. На роль крепежа пойдут резьбовые шпильки, их надо продевать в полученные сверлением дырочки. Потребуются гайки и шайбочки. После берут ресивер и располагают его вертикально. Понадобятся 3 листа фанеры. Один лист — для сквозного отверстия под баллон. Оставшиеся 2 листа скрепляются саморезами к главной доске и приклеиваются к тому листу, что держит ресивер. В основе из дерева делают выемку для дна ресивера. Для передвижения агрегата крепим мебельные колёсики.

Систему следует защитить от пыли с помощью бензинового фильтра для грубой очистки горючего. Он станет выполнять роль воздухозаборника. Пригодится шланг из резины и входная трубочка от нагнетателя. На входе давление воздуха очень низкое, хомуты не пригодятся. На выходе монтируют масло влагоотделитель для блокировки капель жидкости. Подойдёт фильтрующий элемент системы питания (говоря простыми словами — фильтр). Нужны будут хомуты для автомобиля. Масло влагоотделитель соединяют с входом редуктора, а выход вкручивается в уже заготовленную нами крестовину с левой стороны. С правой стороны вкручивается манометр для мониторинга величины давления. А сверху крестовины вкручиваем реле для регулировки.

Производительность

Она напрямую связана с мощностью, но в то же время показывает, в каком объеме проходит воздух через компрессор за единицу времени.

Для того, чтобы самодельный аппарат мог работать продолжительное время, нужно добиться того, чтобы двигатель постоянно работал в высокоинтенсивном режиме. Плюс к этому нужно обеспечить хорошее охлаждение и смазку поршневой системы.

Так как это проделать крайне хлопотно и особых плодов от этого может и не быть, нужно найти другой выход. Например, использовать ресивер.

Основная роль ресивера – это накопление высокого давления в себе, при помощи мощного компрессора.

Использование такого устройства накладывает определенные ограничения, связанные с размерами ресивера. Но если он будет достаточно крупный, время использования может хватить на выполнение необходимых манипуляций. В крайнем случае можно сделать небольшой перерыв, для того чтобы компрессор восстановил давление.

Бытовое назначение

Для начала следует сказать о том, что такие изделия не будут отличаться большой производительностью, а их изготовление может потребовать больших затрат. Однако существует масса вариантов применения, которые и заставляют искать материал о том, как изготовить компрессор своими руками из зиловского компрессора.

Прежде всего, такое устройство отлично подойдет для накачивания шин автомобиля.
Также подобный агрегат можно будет использовать для работы с некоторыми пневматическими инструментами небольшой мощности.
Чаще всего эти изделия используют в мастерских для нанесения краски на поверхность. Дело в том, что при наличии объемного ресивера они могут работать довольно долго и создавать необходимое для этого давление.
Некоторые специалисты используют такие агрегаты в кузнечном деле и на других производствах. Главное, чтобы технические характеристики соответствовали заданным параметрам.

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

С такими пылесосами насадка-пульверизатор шла в комплектеФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банкуФОТО: starina.ru

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Как поменять манометр в компрессоре

Замена манометра на автомобильном компрессоре потребуется в случае выхода его из строя. Данный измерительный прибор может быть установлен отдельно от агрегата, на шланге, или на головке цилиндра.

Если манометр показывает неправильные значения или вообще не работает, его следует открутить, и купить аналогичный, с соответствующей резьбой и шкалой.

В некоторых случаях подобрать подходящий прибор бывает затруднительно. Выйти из данной ситуации просто: приобретите манометр для автомобильного компрессора и тройник с подходящей к нему резьбой. Закрепите манометр с тройником на конце шланга, как показано на следующих фото.

Автомобильный компрессор пришел на смену ручному и ножному насосу для подкачки шин. Самое приятное преимущество этого прибора в том, что он полностью автоматизирован и для того, чтобы накачать колесо не нужно применять физических усилий. Удобно когда компрессор всегда под рукой, где бы вы ни находились. Однако случается так, что он выходит из строя и тогда может потребоваться ремонт.

Почему компрессор сегодня является вещью первой необходимости для водителя? Ведь вокруг столько СТО и шиномонтажек, где можно подкачать шин, и в случае необходимости произвести прочий ремонт. Все просто. Колесо может спустить где угодно, например, в горной местности или в дачном массиве, далеко за городом – там не всегда поблизости окажется специализированная мастерская. И потом, контроль над ситуацией лучше не упускать и самостоятельно устранить проблему, быстро, без лишних трат и хлопот.

Компрессор из камеры автомобиля

Как сделать установку для нанесения краски из простой автомобильной камеры? Список нужного материала:

насос с манометром для функции нагнетателя,
автомобильная камера для функции ресивера,
шило,
комплект инструмента для ремонта,
сосок от автомобильной камеры.

Сложный этап — создание компрессорной станции. Камеру следует проверить на герметичность. Её накачивают. Если есть утечка воздуха — задача решается склеиванием или вулканизацией сырой резины. Потом шилом прокалывают отверстие. В него помещаем сосок для равномерного выхода воздушного потока. Вспомогательный штуцер крепят вклеиванием. Справиться с этой работой активно поможет ремонтный комплект. Потом штуцер присоединяют к краскопульту. Для контроля выхода струи воздуха выкручивают ниппель.

Но примечательно, что старый ниппель не удаляют. Он будет выполнять роль клапана и придерживать лишнее давление. Контрольную проверку величины давления проводят путём распыления красящего вещества на поверхность металла. Если краска ложится ровным слоем, значит — установка функционирует прекрасно! Дополнительный контроль величины давления можно проверить манометром. Воздушный поток даже после включения клавиши аэратора обязан быть скачкообразным!

https://youtube.com/watch?v=W9eA_1sdwA4

Сконструировать домашний компрессор просто. А покраска автомобиля после его использования станет качественнее, чем при помощи баллончика. При работе в домашних условиях следует избегать проникновения в автомобильную камеру пыли, инородных тел, воды. Эти вещи могут проникнуть в краскопульт и окраску придётся проводить повторно. При правильной эксплуатации наш агрегат будет трудиться долгое время, а нагнетание воздуха желательно автоматизировать.

Мастера часто подмечали, что самодельный компрессор может служить гораздо дольше, чем фабричный. И независимо — отечественного или импортного производства. Вещь, собранная своими руками, обладает положительной энергетикой. Её проще ремонтировать и обслуживать — ведь Вам отлично известны её слабые стороны и конструкция.

Изготовление своими руками

Правильно собранный аэрограф не уступает промышленным моделям по производительности. Сконструировать корпус не составляет труда. Больше внимания уделяется выбору компрессора.

На видео рассказывается про изготовление компрессора своими руками из холодильника, мы еще вернемся к этому варианту позже в статье

Преимущества самодельного компрессора:

цена ощутимо ниже заводских аэрографов подобной мощности;
осведомленность о качестве используемых деталей и устройстве;
способность самостоятельно заменить узлы, отремонтировать аппарат при поломке;
возможность уменьшить уровень шума (у готовых моделей он довольно высок);
после опыта саморучной сборки легче ориентироваться в профессиональных модификациях;
подходит для первых опытов аэрографии.

Какие детали потребуются?

Для получения элементарного корпуса аэрографа достаточно взять:

Шариковую ручку со стержнем
Клей
Банку от фотопленки с крышкой

Имея перспективу на долгое функционирование, стержень и ручку лучше заменить на медные элементы. Для больших объемов краски берутся более масштабные трубки, длинные шланги подачи и крупные резервуары. Далее, для совершенствования аэрографа:

Трубки от капельницы или иные соединительные шланги
Насос
Хомуты, крепежные зажимы и фиксаторы
Ресивер (будет сглаживать скачки давления)
Компрессор от другого прибора
Манометр для отслеживания показателей (опционально)

В качестве ресивера небольшой емкости подойдет любой пластиковый сосуд. Насос и компрессор можно взять аквариумный, лодочный, ножной. В этом случае предохранители не пригодятся, т.к. давление такой конструкции невелико и безопасно. Пошаговые действия:

Из стержня удаляются пишущая головка и чернила. Корпус и пустой стержень промываются, просушиваются. Если используются медные трубки, достаточно зачистить их от налета и ржавчины.
В крышке банки проделывается отверстие. Стержень устанавливается за 5 мм до дна банки, фиксируется клеем.
Верхняя часть стержня закрепляется перпендикулярно корпусу ручки. Между отверстиями должен получиться прямой угол. В качестве крепежа удобно установить обрезанную винную пробку.
Свободный край ручки соединяется с трубкой капельницы, затем с насосом.
С помощью шлангов или трубок от капельниц скрепляется последовательно насос, манометр, ресивер, компрессор. Стыки снабжаются зажимами, хомутами. В ресивере должно быть два клапана – вход и выход.
На последнем этапе подключается система электроснабжения (если нужна).

Чтобы вместе с воздухом в краску не попала грязь, лучше предусмотреть систему фильтров. Для этого между компрессором и ресивером можно дополнительно установить вторую банку от фотопленки или капсулу от шоколадного яйца, наполненную бумагой.

Компрессор из холодильника

Компрессор для аэрографа своими руками часто изготавливается на основе деталей старого холодильника. Такое устройство будет иметь поршневой принцип действия. Мощность подобного агрегата достаточно велика, чтобы окрасить корпус автомобиля или несколько стен. Как правило, мотор холодильного компрессора уже стоит в связке с поршнем, что значительно облегчает работу. Ресивером в данном случае может выступить даже автомобильная шина с парой отверстий или старый огнетушитель.

Компрессор высокого давления своими руками

Если коленвал двигателя внутреннего сгорания, приводится в движение давлением от сгорания топливной смеси, почему не запустить процесс наоборот?

Использование ДВС в качестве компрессора не просто возможно. Вы получаете производительный и мощный агрегат, причем поршневая группа имеет хороший запас прочности. Главный вопрос – какой привод использовать. Учитывая общую энергоемкость – подойдет электромотор мощностью не менее 3 кВт.

компрессор высокого давления своими руками из двигателя автомобиля

При желании можно найти такой агрегат в приличном состоянии за разумную цену. Ну а живой мотор от «Жигулей» приобрести вообще не проблема. Коробка передач не нужна, как и стартерная группа. Система зажигания, впуска и выхлопа также удаляется.

Чтобы самодельный компрессор работал, достаточно системы смазки, охлаждения, и герметичной поршневой группы. ГРМ в процессе не участвует, распредвал можно демонтировать вместе с ремнем. Выпускные клапана не трогаем, просто проверим герметичность. А вот на впуске надо установить пружины послабее.

Клапана должны свободно подавать воздух в поршни.

Давление нагнетается через свечные колодцы. В них вкручиваются штуцера с шариковыми клапанами, работающими на выпуск. Четыре патрубка объединяются в рампу, и общий трубопровод подает сжатый воздух в ресивер. Разумеется, емкость должна быть соответствующая. Такому компрессору под силу давление в десятки атмосфер.

Если вы настроены серьезно и у вас есть старый двигатель от авто, например, от ВАЗ 2108 как в этом видео, то посмотрев детальную инструкцию по сборке вы сможете собрать свой самодельный компрессор из ДВС.

Итог:
В зависимости от потребностей и финансовых возможностей, вы можете собрать агрегат любого уровня сложности и производительности. Космические технологии не применяются, однако вопросы безопасности конструкции на первом месте.

Поэтапная сборка

Домашнему мастеру надлежит действовать в таком порядке:

отсоединяют фреонопроводы от компрессора холодильника и отвинчивают его. Очищают от пыли, ржавчины и с целью подготовки под покраску обрабатывают преобразователем коррозии;
меняют масло в компрессоре. Для этого вскрывают торчащую из корпуса запаянную трубку. Делают это так, чтобы внутрь не попадала стружка. Для этого трубку надпиливают по кругу мелкой ножовкой или надфилем, затем верхушку отламывают. Масло сливают в мерную емкость, чтобы узнать его объем. Далее вводят медицинским шприцем порцию нового масла в несколько большем объеме и закупоривают трубку винтом подходящего диаметра, обмотанным ФУМ-лентой;
определяют назначение трубок для подключения к фреонопроводу: подают на короткое время питание и смотрят, через какую из них воздух всасывается, а через какую — нагнетается. Трубки помечают.

Перед подачей питания компрессор следует сориентировать в пространстве так, как он стоял в холодильнике. Это связано с тем, что запуск его мотора осуществляется при помощи пускового реле: при подаче питания сердечник соленоида втягивается, затем после раскручивания двигателя падает под действием силы тяжести, размыкая контакты вспомогательной обмотки.

Если реле лежит на боку, сердечник, понятно, не выпадет и пусковая обмотка останется замкнутой. На крышке реле обычно имеется значок, помогающий определить верное положение. К нагнетательной трубке компрессора подсоединяют масловлагоуловитель. Он нужен потому, что компрессор холодильника в процессе работы выбрасывает мельчайшие капельки масла в нагнетательную линию.

прикручивают компрессор болтами к доске, не забывая о правильной ориентации в пространстве.
из горловины огнетушителя выкручивают запорно-пусковое устройство. Очищают емкость от ржавчины механическим и химическим (преобразователь коррозии) способами. Внутрь добавляют средство для удаления ржавчины, взбалтывают и затем сливают;
в горловину огнетушителя вкручивают обмотанный ФУМ-лентой переходник на резьбу в ¾ дюйма. ФУМ-ленту наматывают в 3-5 слоев;
на переходник навинчивают трубопроводную крестовину либо штуцер-«елочку», также уплотнив соединение ФУМ-лентой;
на доске рядом с прикрученным компрессором вырезают круглое углубление с таким же диаметром, как у огнетушителя. Из 3-х листов фанеры при помощи уголков собирают П-образную конструкцию — держатель для огнетушителя. По его диаметру в горизонтальном куске фанеры вырезают отверстие;
прикрутив держатель к доске над выемкой (также используются уголки), устанавливают в него огнетушитель;
к всасывающей трубке компрессора резиновым шлангом подсоединяют бензиновый фильтр. Давление на этой стороне низкое и фиксация хомутами не требуется. Достаточно, чтобы шланг плотно обтягивал патрубки фильтра и компрессора;
к выходному патрубку нагнетателя посредством маслостойкого шланга подсоединяют масловлагоуловитель.

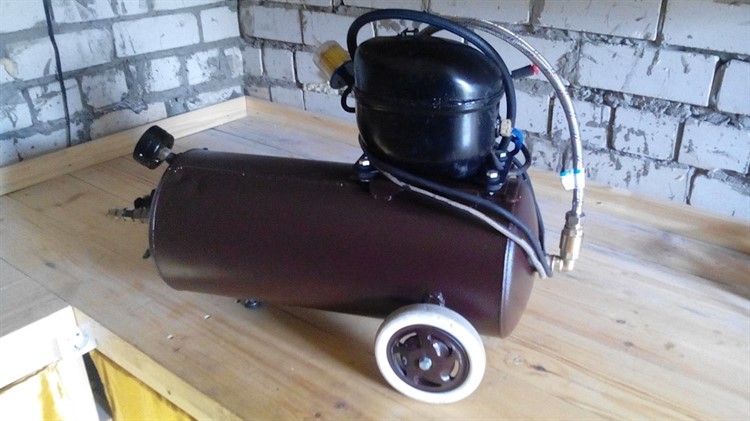

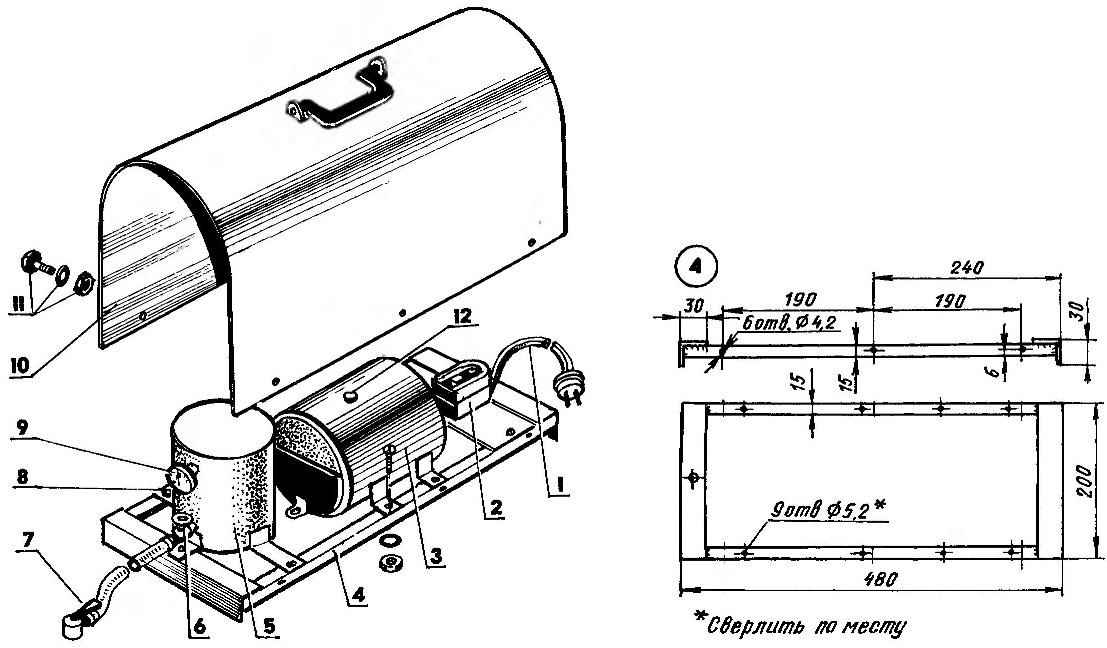

Самодельный компрессор

На линии нагнетания создается высокое давление, потому все соединения фиксируют автомобильными хомутами (стягиваются винтом). К выходу масловлагоуловителя подсоединяют обратный клапан (направление воздуха указано стрелкой на корпусе).

Выходы обратного клапана и крестовины либо штуцера – «елочки», соединяют шлангом с одним из выходов крестовины или штуцера-«елочки», ввинченного в горловину огнетушителя-ресивера, соединяют шлангом.

В прочие патрубки крестовины вкручивают:
