Компрессор из холодильника своими руками: особенности изготовления

Процесс изготовления компрессора из холодильника

Технология изготовления самодельного компрессора из холодильника состоит из нескольких этапов.

Ресивер

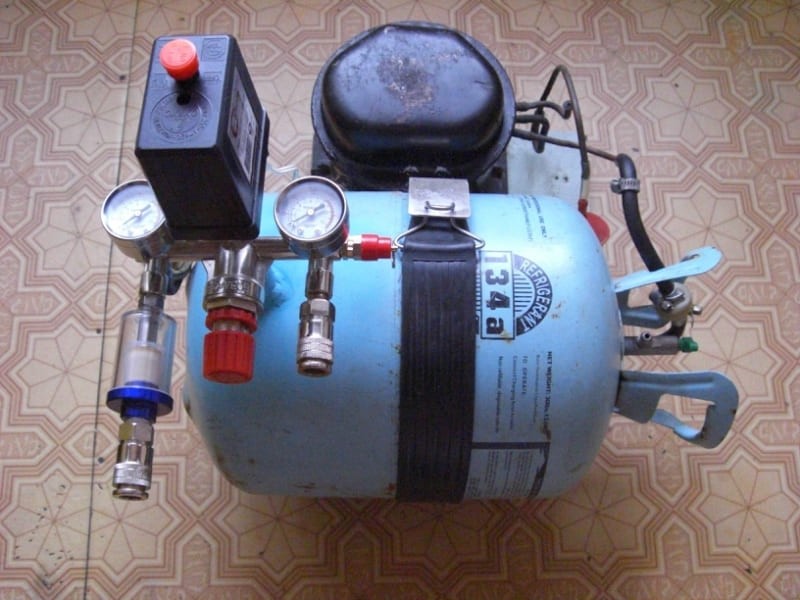

Ресивер для компрессора из газового баллона

Чтобы сделать компрессор из холодильника, необходим качественный ресивер. Для этого используется металлическая емкость с герметичным выходом — пустой газовый баллон на 11 литров. Прежде всего, надо избавиться от остатков газовой смеси в баллоне, для чего его изнутри хорошенько промывают водой. Затем к отверстию в торце прикладывается переходник на 1/4 дюйма и обваривается встык с максимальной герметичностью шва. Готовый переходник следует заглушить болтом.

В нижней части баллона сварным способом устанавливаются опоры с колесиками. Для устойчивости приваривается опора в верхней части, обеспечивающая горизонталь. В результате получается баллон, опирающийся на три точки (два колеса и опорная скоба), снабженный выходным штуцером.

Монтаж компрессора

Устройство компрессора из холодильника своими руками

Следующий шаг — установка компрессора на ресивер. Для этого понадобится приварить сверху горизонтально расположенного баллона две монтажных скобы. Расстояние между ними соответствует положению крепежных отверстий на компрессоре, который будут фиксировать на скобах прижимные болты. Для обеспечения бесшумной работы, которой отличаются самодельные компрессорные установки, сделанные из старых холодильников, между корпусом устройства и скобами следует установить резиновые прокладки.

Важно! Перед установкой компрессора надо заменить масло, находящееся внутри него, на другое, нейтральное к действию воздуха (подойдет лукойловское 10 W-40). Замену масла производят через запаянный отвод, который после этого следует вновь загерметизировать

Для исключения попадания масла в воздух необходимо на выходе из компрессора установить фильтр.

Обратный клапан и переходник на аппаратуру

Установка обратных клапанов — схема

Следующий этап изготовления самодельного компрессора — монтаж обратного клапана и переходника для присоединения регулировочной аппаратуры. Для этого понадобится просверлить в корпусе ресивера соответствующие отверстия — под обратный клапан удобнее расположить сбоку, а под аппаратуру — сверху, поблизости от компрессора.

В корпус ресивера вваривается муфта с внутренней резьбой, такой же, как у обратного клапана. На нем необходимо заглушить отверстие для сброса давления, поскольку подобное устройство имеется в блоке аппаратуры управления, взятого у старого холодильника.

Отверстие глушится винтом, под который предварительно нарезается резьба. Винт обматывается фум-лентой и плотно завинчивается в отверстие. Затем обратный клапан соединяется с отводом компрессора, для чего используется медная полудюймовая муфта-соединитель. Концы трубок с предварительно вставленными частями муфты развальцовывают, после чего муфта плотно соединяется.

Монтаж регулировочной аппаратуры

Лучше всего использовать регулировочную аппаратуру, которая была установлена на холодильнике в комплекте с компрессором. Они оптимальным образом подходят друг к другу. В состав регулировочной сборки обычно входит реле давления, клапаны сброса давления, манометры и нескольких регуляторов.

Сначала устанавливается реле давления. Это черная коробочка с манометром, ее присоединяют через удлинитель с наружной резьбой к выходу в верхней части баллона рядом с компрессором. Затем к реле присоединяются все остальные части сборки.

Регулировочная аппаратура на компрессоре

Подключение электрики

Провода питания компрессора от холодильника подключаются к соответствующим контактам реле давления. Для этого надо снять с реле крышку, после чего станут видны контакты. Трехжильный провод компрессора (с заземлением) подключается к соответствующим контактам (они отмечены специальной маркировкой), подобным образом подключается провод питания, оснащенный вилкой для силовой розетки. Проверяется прочность соединения контактов, крышка реле устанавливается на место.

Провода питания компрессора от холодильника

Что такое воздушный компрессор

Изделие представляет устройство, используемое для сжатия, подачи газа под давлением. Может применяться при выполнении строительных работах. Задействуется при монтажных операциях. Не имеет погодных ограничений.

Воздушный компрессор

Виды и принцип действия

Выпускаемые модели устройств могут быть следующие:

Поршневые.
Ременные.
Коаксиальные.
Винтовые.
Передвижные.
Дожимные.

Алгоритм работы прост. Проходящий через систему фильтров воздух поступает в специальный блок с установленными винтами, где смешивается с маслом. Оно необходимо для недопущения образований пузырей, минимизации свободного пространства. Далее смесь подается к пневмосистеме, откуда направляется к оборудованию.

Схема устройства и подготовительные работы

Проверьте на работоспособность компрессор, произведя контрольный пуск: подключите реле к компрессору, разместив в положении, в котором оно изначально крепилось к холодильнику. Учтите : реле работают благодаря земному притяжению и нагреву специальных металлических пластин – если изменить положение устройства, оно сработает неправильно или испортится.

Прикрепите провод с вилкой к конструкции изолентой, закрепив ею же место крепления провода. Теперь прибор можно включить в розетку. Не пугайтесь, если произойдет небольшой хлопок или устройство заискрит – виновата большая нагрузка. Исправный компрессор размеренно тарахтит, выпуская горячий воздух из выходной трубки.

Когда все заработало, можно начинать подготовку к сборке аэрографа. Для этого на специальном авторынке или в магазине с автомобильными запчастями приобретите необходимые детали:

1 литр моторного масла – подойдет минеральное или полусинтетическое. Если повезет найти продавца, который предлагает масло на разлив – берите 500 мл, для небольшого компрессора этого хватит.
Резиновая трубка длиной один метр. Учтите, что ее диаметр должен быть не больше и не меньше, чем 4 миллиметра. Чтобы трубку было удобнее выбирать, захватите с собой в магазин “огрызок” медной трубки компрессора – так вы не прогадаете с размером.

Доработка компрессора холодильника

Компрессорную установку можно просто доработать, чтобы смастерить, например, слив и менять масло в баке. По сути, рабочий компрессор сам по себе вместе со сжатым воздухом гонит масло в небольшом количестве. Для изготовления слива достаточно:

просверлить внизу корпуса отверстие (2-3 мм в диаметре);
нарезать резьбу метчиком, предварительно заполнив агрегат маслом;
прикрепить к метчику магнит для удержания стружки на себе (частицы в емкости обычно всегда присутствуют);
вкрутить метчик обратно, очищая от примесей по краям;
промыть внутри емкость маслом;
состыковать 2 фильтра друг с другом;
поместить внутрь магнит;
перелить масло из одной емкости в другую;
завинтить крышку, далее – открутить, чтобы заливать масло снова;
слить масло, закрыть емкость щупом, посадив магнит.

Агрегат от холодильника после переделки получается бесшумным, малозатратным, не занимающим много места. Если следовать несложным схемам, то можно смастерить вполне рабочий бюджетный компрессор для накачки шин, аэрографии, покраски комплектующих.

Видео: Я в шоке. На что способен компрессор от холодильника

Советую прочитать:

Как можно использовать компрессор из старого холодильника — Если холодильник уже не используется по назначению, то его детали можно применить для изготовления полезных в хозяйстве приспособлений

Самым ценным элементом охлаждающей… Что такое сумка-холодильник и как ее использовать — При покупке сумки-холодильника также обращайте внимание на наличие гарантии. Для большинства недорогих изделий она составляет 2-3 месяца, однако на некоторые модели длительность… Что означает ОКОФ у бытовых и фармацевтических холодильников — Грамотное присвоение кода по ОКОФ – необходимый фактор для ведения документации и составления отчетов. В данной статье наведены категории холодильного оборудования согласно ОКОФ… Устройство, принципы работы и конструкция бытовых холодильников — Когда владелец четко представляет, какой принцип работы у холодильного агрегата, у него есть возможность продлить эксплуатационный срок бытового прибора

Понять – как устроен… Основные неисправности бытовых холодильников — Независимо от модели и производителя дефекты таких агрегатов схожи. Причем некоторые неисправности можно устранить самостоятельно, не прибегая к услугам специалистов. Схема… Можно ли ставить бытовой холодильник рядом с батареей отопления — Расположение холодильника на кухне оказывается непростой задачей. Случается так, что нет иной возможности, кроме как поставить его рядом с батареей. Рассмотрим этот вопрос… Самые маленькие бытовые холодильники с морозильной камерой — Размер кухни не всегда позволяет разместить в ее пределах большой холодильник, поэтому покупатели бытовой техники останавливают свой выбор на компактном агрегате с морозилкой. Они…

В данной статье наведены категории холодильного оборудования согласно ОКОФ… Устройство, принципы работы и конструкция бытовых холодильников — Когда владелец четко представляет, какой принцип работы у холодильного агрегата, у него есть возможность продлить эксплуатационный срок бытового прибора. Понять – как устроен… Основные неисправности бытовых холодильников — Независимо от модели и производителя дефекты таких агрегатов схожи. Причем некоторые неисправности можно устранить самостоятельно, не прибегая к услугам специалистов. Схема… Можно ли ставить бытовой холодильник рядом с батареей отопления — Расположение холодильника на кухне оказывается непростой задачей. Случается так, что нет иной возможности, кроме как поставить его рядом с батареей. Рассмотрим этот вопрос… Самые маленькие бытовые холодильники с морозильной камерой — Размер кухни не всегда позволяет разместить в ее пределах большой холодильник, поэтому покупатели бытовой техники останавливают свой выбор на компактном агрегате с морозилкой. Они…

Процесс сборки компрессорной установки для подкачки автомобильных шин

После того как материалы и инструмент подготовлены можно приступать к сборке компрессора. Рассмотрим эту процедуру пошагово.

Компрессор, установленный в холодильнике, снабжается специальным пусковым реле, а также подключенным термостатом. При сборке установки для подкачки эти элементы не нужны, поэтому их следует заранее отключить, не забыв отметить контакты, на реле пуска замкнув их с помощью отрезка провода (обязательно заизолировать).
Теперь нужно подобрать кислородный шланг, ориентируясь по диаметру выходной трубки (патрубка), устанавливаем воздушный фильтр на входе в компрессор. Один из патрубков предназначенный для забора воздуха можно просто обрезать ножом, оставив отверстие свободным. Вовремя соединения элементов хомуты использовать необязательно. Ведь эта часть установки работает свободно и не подвержена мощным нагрузками от давления. Главное чтобы все элементы сидели плотно и не прокручивались
Приступаем к креплению воздушного фильтра, который устанавливается на выход с компрессора. Если нужно можно укоротить медные патрубки, идущие из корпуса с помощью кусачек. Эта часть конструкции монтируется только при помощи хомутов. Ведь как показала практика даже слабого давления достаточно, чтобы срывать шланг в самый неподходящий момент. Вторую выходящую медную трубку можно заглушить, воспользовавшись скотчем или изолентой.
К установленному фильтру при помощи переходника крепится спиральный шланг, который обычно применяется для проведения компрессионных работ. На него устанавливается специальный пистолет, который позволяет открывать и перекрывать подачу воздуха.

Действуя таким образом можно собрать эффективное устройство для подкачки автомобильных шин. Мощность оборудования зависит от того какой компрессор был выбран для переоборудования установки.

Основные отличия самодельного компрессора от покупного

Разумеется, самодельный агрегат будет отличаться от собранного промышленным способом

Важно уяснить, в чем заключаются эти отличия:

В покупном компрессоре функционирует электрический мотор, который передает крутящий момент за счет ременной передачи. В самодельном устройстве таких ремней нет. Оно работает только с помощью двигателя.
Заводской экземпляр уже оснащен всеми необходимыми системами: измерения и сброса давления, фильтрации. В компрессоре, собранном своими руками, все эти элементы нужно будет устанавливать самостоятельно с учетом их функциональных особенностей.
Множество покупных компрессоров комплектуются специальными системами, которые в нужный момент отключают устройство. Они отсутствуют в бюджетных моделях. В самодельных устройствах, как правило, имеется только защитное реле, которое защищает их от перегрева и при возникновении опасности выключает двигатель.
Заводские агрегаты очень часто страдают из-за отсутствия достаточно количества смазки. В самодельных компрессорах ее более, чем достаточно. Главное — правильно подобрать жидкость, чтобы в ней не было разнообразных примесей, которые могут негативно повлиять на работу устройства.
Заводские устройства, как правило, работают очень шумно. Поэтому использовать их в домашних условиях весьма проблематично. Самодельные компрессоры такой болезнью не страдают. Они очень тихие, поэтому допускается их эксплуатация дома.
Покупные агрегаты имеют весьма высокую стоимость. Самодельные устройства достаточно дешевы, поскольку для их сборки используются детали от старых агрегатов (например, холодильников).
У заводских компрессоров есть четкое предназначение. Если, например, мощность устройства небольшая, то использовать его можно для подкачки шин. Кроме того, в его функционал нельзя вносить изменения. В самодельных агрегатах есть своего рода простор для творчества. Их можно комплектовать более качественными запчастями, усиливая мощность и иные показатели.

Особенности холодильников и их компрессоров

Следует учитывать возможности и характеристики компрессора, выбранного в качестве основы для будущего механизма подачи сжатого воздуха. Существуют следующие варианты:

Самое простое решение – двигатели, работающие в по линейной схеме.
Двигатели, работающие по инверторной схеме.

Для работы подойдут оба варианта, но следует учесть их особенности. Линейные аппараты рассчитаны на постоянную скорость работы. Поэтому они лучше подходят для создания компрессорного аппарата. Конверторные варианты рассчитаны на переменную скорость, которая должна понижаться в зависимости от сигнала от температурного датчика.

Особенности обслуживания компрессора, сделанного своими руками

Мы уже разобрались с отличиями заводских и самодельных агрегатов. Установили, какие запчасти и инструменты нужны для сборки устройства собственными руками, а также рассмотрели поэтапно процесс сборки и определили сферу применения самодельных компрессоров. Осталось коснуться особенностей их обслуживания.

Эксплуатировать рассматриваемые устройства нужно с учетом следующих рекомендаций:

Требуется защищать технику от перегрева. Иначе она может выйти из строя.
Нужно регулярно проводить техническое обслуживание самодельного компрессора. Оно заключается в замене масла и фильтров. Если использовался агрегат от старого холодильника, то лучше всего будет уточнить, какой смазочный материал в нем использовался, и применять только его либо подходящие аналоги. Если устройство покупалось в мастерской, то все интересующие вопросы можно задать специалистам. Замена фильтров также необходима для того, чтобы внутрь агрегата не попадала пыль и прочие загрязнения. Проводить техническое обслуживание рекомендуется раз в полгода или раз в год.
Использовать самодельный компрессор нужно строго по назначению.
Устанавливать устройство рекомендуется в вертикальном положении. Правильный ракурс подскажет стрелочка на пускозащитном реле.
Для удобства агрегат можно оснастить колесиками. При выполнении определенных работ потребуется использование дополнительных устройств (например, распылитель).

Как сделать компрессор для подкачки шин

Старый и уже давно ненужный холодильник, пусть даже небольших размеров, станет находкой для тех автолюбителей, которые ещё не успели обзавестись компрессором для подкачки шин. Собственно говоря, из компрессора от старого холодильника, достаточно просто сделать в гаражных условиях, простое, но эффективное устройство для подкачки шин автомобиля.

Итак, в первую очередь, следует снять компрессор с холодильника и добраться до контактов подключения, там, где расположено реле. Для выполнения работ потребуется отвёртка, кусок медного кабеля и розетка, чтобы можно было бы подключить компрессор от старого холодильника к сети 220 Вольт, напрямую.

Как только крышка реле будет снята, можно подсоединять два провода к клеммам, а третий к заземлению. Часто контакт заземляющего провода расположен прямо на корпусе холодильного компрессора. Если подключение компрессора было выполнено правильно, то при его включении в сеть 220 Вольт, послышится гул, а из одной трубки шипение (вторая трубка всасывает воздух).

На трубку подачи воздуха, следует надеть шланг подходящего диаметра, после чего его потребуется надежно закрепить посредством металлического хомута. С другой стороны шланга, следует установить насадку от насоса, можно от велосипедного, её также потребуется надежно закрепить хомутом.

Теперь настал черед переделки всасывающего воздух патрубка. Чтобы пыль не попадала в компрессор вместе с воздухом, на входящий патрубок, крайне желательно установить топливный фильтр от автомобиля. Кстати, в некоторых случаях, точно такой же фильтр, необходимо будет поставить и на выходящий патрубок компрессора, если из него вместе с воздухом будет гнать ещё и масло.

Если есть желание, то можно добавить в конструкцию самодельного компрессора для подкачки шин, манометр.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

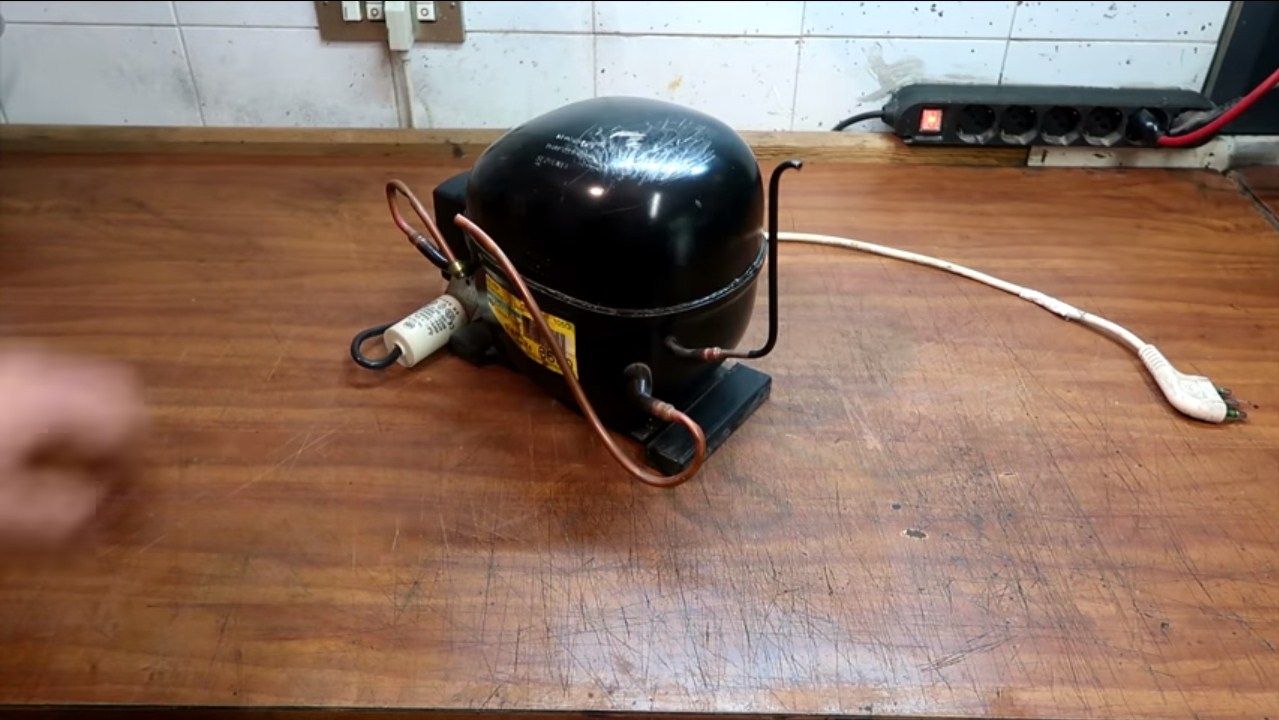

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Аэрограф из компрессора холодильника

Тем, кто занимается таким увлекательным искусством, как аэрография, наверняка по душе придется самодельный аэрограф из компрессора от холодильника.

Чтобы его сделать, потребуется подготовить:

1. Компрессор от старого холодильника, он должен быть полностью рабочим;2. Ресивер на 30-50 литров;3. Фильтры для очистки;4. Шурупы и металлические хомуты;5. Резиновые трубки;6. Трубки из хлорвинила.

Итак, рассмотрим сам процесс изготовления аэрографа из компрессора холодильника.

В первую очередь потребуется заменить масло в компрессоре на автомобильное масло. Затем понадобится подключить сам компрессор к ресиверу (баку для забора воздуха). Сделать это можно различными способами. При этом обязательно следует подсоединить пусковое реле и трубку для заправки.

Также понадобится два фильтра, бензиновый и дизельный. Первый подсоединяется непосредственно к самому компрессору, а второй, дизельный фильтр, нужно будет подключить через трубку к ресиверу. Вся конструкция собирается через дюймовые металлические тройники, с обязательно установкой манометра на ресивер.

Как видно, если разобрать холодильник на металлолом , то из него можно достать немало полезных вещей для самоделок.

Как из мотора холодильника сделать компрессор

Сначала подготовим инструменты:

2 шланга (100 мм, 600 мм);
ресивер (подойдет корпус от старого огнетушителя);
проволоку;
хомуты;
бензиновый фильтр от автомобиля;
манометр;
дрель со сверлами;
плоскогубцы;
деревянную доску (основа для конструкции).

Начнем переделку с подготовительных демонтажных работ:

снимаем компрессор с холодильника, расположенный внизу с помощью фигурной отвертки, плоскогубцев, набора ключей;
откусываем плоскогубцами (кусачками) 2 трубки от системы охлаждения и компрессора;
снимаем пусковое реле (черная коробочка с проводами), откручиваем крепления;
перекусываем провода;
проверяем детали на рабочее состояние, ведь не факт, что они пригодны к демонтажу, если холодильник старый и давно стоит без дела;
расплющиваем трубки для прохождения воздуха сквозь них;
устанавливаем на место ранее снятое ранее реле;
прикручиваем проводку с вилкой к проводам, находящимся на корпусе;
обматываем места соединения изолентой;
включаем в розетку, если из трубочек пошел воздух, значит агрегат рабочий, в противном случае компрессор от холодильника сломан или провода соединены неправильно;
берем пластиковую емкость (2,5-3 л), просверливаем вверху несколько отверстий;
вставляем трубки от компрессора так, чтобы входная располагалась от края ресивера в 200 мм, выходная – внутри емкости (от верха в 10 мм);
заливаем смолой;
просверливаем отверстие для гайки в металлическом корпусе от огнетушителя (если нет, то свариваем из трубы листа металла деталь для подсоединения ресивера);
вставляем манометр, прикручиваем, привариваем;
прикрепляем ресивер к основе на проволоку.

Самодельный компрессор должен состоять из трех медных трубок: одна – короткая, запаянная на конце. При обслуживании достаточно будет отрезать припаянную часть, залить отфильтрованное масло, запаять вновь.

Что лучше: самодельный вариант или профессиональное устройство?

Среди любителей мастерить, компрессоры на базе холодильников, нашли определенную популярность. Мастера собирают их на основании практически любых двигателей, рассчитывая их мощность исходя из числа потребителей сжатого воздуха. В домашних мастерских можно довольно часто увидеть компрессоры собранные своими руками. Их основанием служат компрессоры от старых, отработавших свой срок холодильников. В самом деле, эти агрегаты остаются работоспособными и после того, как сам холодильник, уже давно перестал работать.

Да, они не обладают большим запасом мощности, но отличаются неприхотливостью в работе. И надо отметить, что мастера создают из них вполне достойные модели. Попробуем разобраться, что нужно для того, что бы сделать его своими руками.

Наличие такого устройства поможет при выполнении множества работ по дому, например, нанесение покрытий на стены при совершении ремонтных работы и очистке придомовой территории от мусора и пыли. Выполнение ремонтных работ в гараже. Кроме того его можно подключать к пневматическому инструменту.В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.
