Характеристики и особенности конической резьбы

Требования ГОСТ

Основные требования ГОСТ 6111-52:

• отклонение оси базовой плоскости к номинальному диаметру по величине не должно превышать резьбовой шаг;
• положение базовой плоскости задаётся расстоянием от торца заготовки;
• диаметры конической резьбы располагаются в единой основной плоскости, определяются расчётным сечением;
• длина наружной резьбы l2 определяется на основе проверки среднего диаметра соответствующим кольцевым калибром, а внешней — пробкой;
• при навинчивании труб и муфт номинальных размеров плоскость резьбы должна совпадать с торцевой частью муфты;
• количество витков на большом диаметре конуса не должно быть менее двух;
• длина от базовой плоскости до торцевой части трубки может быть уменьшена, но при этом соответствовать другим требованиям стандарта;
• образующие конуса с осевой линией должны составлять угол 1047’24”.

Коническая резьба по ГОСТу (Фото: Instagram / metall_detal)

Требования ГОСТ 6211-81

Величины среднего d2 и внутреннего d1 диаметров должны быть вычислены по формулам:

d2=d-0,640327•P;

d1=d-1,280654•P;

где d — наружный диаметр;

P — шаг.

• длина внутренней резьбы должна составлять 0,8(l1-Δ1l2), где Δ1l2 — величины, указанные в Таблице 2, ГОСТ 6211-81;
• расстояние ввинчивания наружной на внутреннюю резьбу должно составлять l1+Δ1l2;
• смещение базовой плоскости величина суммарная, определяется шагом, углом наклона профиля, углом конуса, средним диаметром;
• допуски по среднему диаметру указаны в Таблице 3, ГОСТ 6211-81.

ГОСТ 6111-52

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ С УГЛОМ ПРОФИЛЯ 60°

ГОСТ 6111-52

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ С УГЛОМ ПРОФИЛЯ 60°

ГОСТ 6111-52* Взамен ОСТ 20010-38

Утвержден Управлением по стандартизации при Совете Министров Союза ССР 10 января 1952 г. Срок введения установлен

с 01.10.52

Проверен в 1984 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на резьбовые соединения топливных, масляных, водяных и воздушных трубопроводов машин и станков.

Примечание.

1. В трубопроводах из стальных водо-газопроводных труб по ГОСТ 3262-75 соединения с конической резьбой должны выполняться по ГОСТ 6211-81.

2. (Исключен, Изм. № 2).

I. РАЗМЕРЫ

1. Профиль и размеры конической дюймовой резьбы с углом профиля 60° должны соответствовать черт. 1 и табл. 1.

Таблица 1

Обозначение, размера резьбы	Число ниток на 1¢¢	Размер в мм
Шаг резьбы	Длина резьбы	диаметр резьбы в основной плоскости	Внутренний диаметр резьбы у торца трубы	Рабочая высота витка
рабочая	от торца трубы до основной плоскости
средний	наружный	внутренний
дюймы	n	Р	l 1	l 2	d 2=D 2	d =D	d 1=D 1	dT	H
1/16	27	0,941	6,5	4,064	7,142	7,895	6,389	6,135	0,753
1/8	27	0,941	7,0	4,572	9,519	10,272	8,766	8,480	0,753
¼	18	1,411	9,5	5,080	12,443	13,572	11,314	10,997	1,129
3/8	18	1,411	10,5	6,096	15,926	17,055	14,797	14,416	1,129
½	14	1,814	13,5	8,128	19,772	21,223	18,321	17,813	1,451
¾	14	1,814	14,0	8,611	25,117	26,568	23,666	23,128	1,451
1	11½	2,209	17,5	10,160	31,461	33,228	29,694	29,059	1,767
1¼	11½	2,209	18,0	10,668	40,218	41,985	38,451	37,784	1,767
1½	11½	2,209	18,5	10,668	46,287	48,054	44,520	43,853	1,767
2	11½	2,209	19,0	11,074	58,325	60,092	56,558	55,866	1,767

Примечания:

1. При свинчивании без натяга трубы и муфты с номинальными размерами резьбы основная плоскость резьбы трубы совпадает с торцом муфты.

2. Размер dT

справочный.

3. Вместо резьбы 1/16¢¢ допускается применять резьбу М6´1 коническую по ГОСТ 19853-74.

4. Число витков с полным профилем в резьбовом сопряжении не должно быть менее двух.

5. Допускается уменьшать размер l

2 (расстояние от основной плоскости до торца трубы), при этом должно быть соблюдено требование п. 4 настоящего стандарта о разности размеровl 1—l 2.

Черт. 1

Шаг резьбы измеряется параллельно оси резьбы.

Биссектриса угла профиля перпендикулярна к оси резьбы.

Условное обозначение конической резьбы 3

4¢¢К

3 4¢¢ГОСТ 6111-52(Измененная редакция, Изм. № 2).

II. ДОПУСКИ

2. Резьба трубы (наружная резьба) проверяется по среднему диаметру резьбовым калибром-кольцом по ГОСТ 6485-69. Осевое смещение основной плоскости трубы Dl

2 (черт. 2) относительно номинального расположения не должно превышать±Р (шаг резьбы).

Черт. 2

(Измененная редакция, Изм. № 1, 2).

3. Резьба муфты (внутренняя резьба) проверяется по среднему диаметру резьбовым калибром-пробкой по ГОСТ 6485-69. Осевое смещение основной плоскости муфты Dl

2 (черт. 3) относительно номинального расположения не должно превышать±Р (шаг резьбы).

Черт. 3

(Измененная редакция, Изм. № 1, 2).

4. Разность размеров l

1-l 2 должна быть не менее разности указанных в табл. 1 номинальных размеровl 1 иl 2.

5. Отклонение расстояний вершин и впадин резьбы трубки и муфты от линии среднего диаметра резьбы (dh

1 и dh 2 по черт. 4) не должны превышать:

Таблица 2

Обозначение размера резьбы	h 1=h 2=1/2H 1	dh 1=dh 2
мм
1/16 и 1/8¢¢	0,3765	-0,045
1/4 и 3/8¢¢	0,5645	-0,065
1/2 и ¾¢¢	0,7255	-0,085
1 — 2¢¢	0,8835	-0,085

Черт. 4

(Измененная редакция, Изм. № 2).

6. Отклонения половины угла профиля, угла уклона (j/2) и отклонение по шагу резьбы (отклонения расстояний между любыми витками) не должны превышать:

Таблица 3

Обозначение размера резьбы дюймы	Предельное отклонение
половины угла профиля	угла уклона	по шагу резьбы
для наружной резьбы	для внутренней резьбы	на длине до 10 мм	на длине св. 10 мм
мм
1/16 и 1/8¢¢	±1°	+12¢	-12¢	±0,02	±0,04
-6¢	+6¢
1/4 — 2¢¢	±45¢	+10¢	-10¢
-5¢	+5¢

(Измененная редакция, Изм. № 1, 2).

Как измерить резьбу

Любое резьбовое соединение образуется двумя элементами, один из которых имеет внутреннюю, а второй — наружную резьбу, например, болт и гайка, винт и монтажное отверстие в соединяемых деталях и т. д. Чтобы получить плотное и качественное соединение, геометрические параметры внутренней и наружной нарезки должны точно совпадать.

К основным таким параметрам относятся:

• внутренний и наружный диаметр;
• глубина;
• шаг резьбы.

Поэтому при подборе крепежа для выполнения монтажных работ часто возникает вопрос, как измерить резьбу. Измерение диаметра и глубины нарезки обычно не представляет сложности. Более сложной задачей будет измерить шаг резьбы, а неправильный подбор деталей по этому параметру либо вообще не позволит закрутить их, либо значительно ухудшит качество соединения, сделав его фактически непригодным к эксплуатации.

Цилиндрическая трубная резьба

Стандартные параметры трубной резьбы цилиндрического типа регламентирует ГОСТ 6357-81. Согласно данному стандарту, резьба нарезается на внешней или внутренней поверхности трубы, имеющей диаметр от 7,723 мм до 163,83 мм (1/16 дюйма и 6 дюймов соответственно). Трубы большего диаметра соединяются между собой исключительно сваркой. Всего существует 16 типоразмеров труб, подходящих для резьбового соединения.

Резьбовая нарезка имеет два диаметра:

• Наружный, который представляет собой величину, измеренную по двум противоположным гребням нарезки;
• Внутренний, который измеряется по двум противоположным точкам, расположенным во впадинах нарезки.

Согласно стандартам, шаг трубной резьбы измеряется в количестве витков на один дюйм. Размеры трубной дюймовой резьбы и ее пересчет в миллиметры можно осуществлять при помощи специальных таблиц.

Шаг нарезки напрямую зависит от профиля трубы – он равняется половине разности между внутренним и внешним диаметрами. Согласно этому принципу, было разработано четыре стандартных шага резьбы – на 11, 14, 19 и 28 витков.

В частном строительстве наибольшее распространение получили следующие виды труб:

1. С обработкой в 14 витков на дюйм. Такая дюймовая трубная резьба используется для труб диаметром в полдюйма и ¾ дюйма.
2. С обработкой в 11 витков на дюйм. Трубы, имеющую такую величину нарезки, имеют диаметр в 1 дюйм, 1 ¼ дюйма, 1 ½ дюйма и 2 дюйма.

Если свести все сказанное выше воедино, можно прийти к выводу, что общее количество типоразмеров труб с цилиндрической металлообработкой составляет 64 единицы. Расчет прост – 16 типоразмеров по диаметру, на каждый из которых приходится четыре типоразмера по шагу нарезки. Все типоразмеры с подробными параметрами описывает таблица трубной резьбы (прочитайте: “Виды и размеры трубной резьбы – характеристики, нормы, стандарты”).

Ходовые резьбы

В некоторых случаях предназначение рассматриваемой поверхности заключается в не креплении деталей, а обеспечении плавного хода в определенном диапазоне. К особенностям подобных изделий можно отнести следующие моменты:

1. Профиль имеет форму, которая обеспечивает плавный ход. Для этого создается поверхность с наименьшим количеством углов.
2. Как правило, рабочая часть длинная, в начале и в конце есть ограничители хода.
3. Применяемый материал при создании заготовки должен обладать высокой износостойкостью.

Встречаются» подобные изделия сегодня крайне редко, так как их надежность и срок службы относительно невысокие.

Принципы обозначения

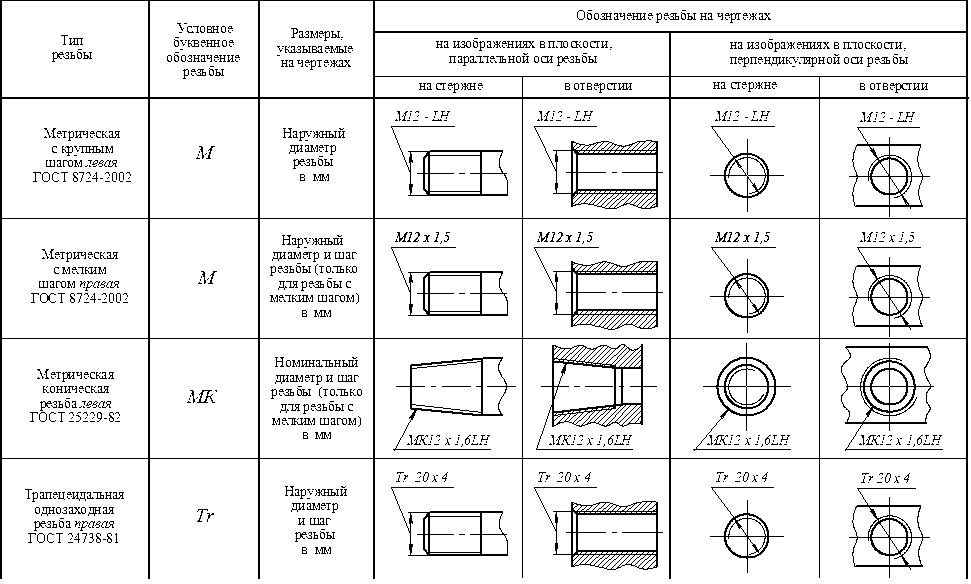

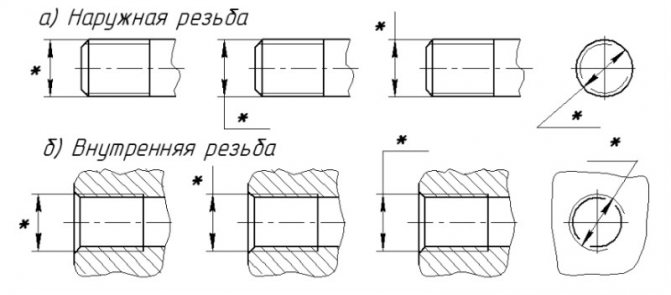

Обозначение резьбы на чертежах выполняется по следующим правилам.

1. Указывают сплошными тонкими и толстыми линиями. Обозначение внутренней резьбы – тонкая линия по внешнему диаметру и толстая по внутреннему, а наружной резьбы – толстая линия по внешнему диаметру и тонкая по внутреннему.
2. Если деталь спроецирована на плоскость вдоль оси вращения, то показывают сплошными прямыми. Если – поперек, тогда это незамкнутый контур, длиной 0,75 от общей окружности. Концы дуги не должны лежать на осях детали на рисунке.
3. Промежуток между тонкой и жирной линиями должен составлять свыше 0,8 мм, но быть меньше размера шага.
4. При обозначении метрической резьбы на чертежах перпендикулярно оси фаски изображают только имеющие конструкционное значение.

Наружный и внутренний виды резьбы

Нормируется метрическая резьба несколькими документами: ГОСТ 8724-2004, ГОСТ 2470-2004, ГОСТ 9150-2002, ГОСТ 1693-2005. В них указаны требования к размерам, профилю, шагам и допускам.

По маркировке изделия можно определить все необходимые ее параметры и вид. Запись включает в себя:

• заглавную букву, характеризующую вид, или две заглавные буквы – вид и подвид (например, метрическая – М; метрическая коническая – МК);
• число, выражающее номинальный диметр в миллиметрах (М20 – метрическая с номинальным диаметром 20 мм);
• в случае мелкого шага указывают его значение в миллиметрах, через знак умножения – М20х1,5;
• в случае многозаходной добавляют указание хода после «х» и шага в круглых скобках – М20х3(Р1) – метрическая с диаметром 20 мм трехзаходная, где шаг составляет 1 мм;
• при обозначении левой резьбы пишут латинские заглавные буквы «LH» — М20LH или М20х3(Р1)LH – тоже только левая.

В некоторых случаях в маркировку могут входить дополнительные параметры: длина свинчивания, допуски и посадка. Их расшифровка следующая:

• указание допуска для наружной резьбы М12х1,75-6g и для внутренней М12-6Н;
• длину свинчивания выражают заглавными латинскими буквами – S – shot (короткая), N – normal (нормальная), L – long (длинная), иногда в круглых скобках добавляют числовое значение длины в миллиметрах, если величина нестандартная; например, М12-6g-L(30);
• посадку выражают дробью через значения допуска для внутренней (числитель) и наружной (знаменатель) резьб, например, учитывая, как обозначается левая резьба, общий вид будет таким — М12х1-6H/6g-LH.

Читать также: Поисковая катушка для металлоискателя своими руками

Также в маркировке может указываться вид и номер стандарта.

Выбирая правильный вид метрической резьбы и ее геометрические параметры можно обеспечить качественное крепление деталей, длительную эксплуатацию изделия и экономию средств на ремонте и обслуживании.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

1.

В каких единицах измеряется метрическая резьба: •В мм2.

В каких размерах (единицах) выражается шаг дюймовой резьбы: •Число витков на длине 1 дюйма3.

В комплект, состоящий из 3 метчиков, входят, черновой, средний и чистовой метчики. У которого из них заборная часть имеет 3-4 срезанных нитки: •Черновой4.

Высоколегированные стали имеют суммарное содержание легирующих элементов •Более 10%5.

Для лекальных, граверных работ и для зачистки применяются: •Надфили6.

Для обработки какого материала предназначены рашпили •Очень мягких металлов и неметаллов7.

Для опиливания стали и чугуна применяют напильники •С двойной насечкой8.

Для разметки стальной поверхности нанесения линий (рисок) применяют: •Чертилку9.

Для чего перед шабрением поверхность детали окрашивают: •Для выявления неровностей10.

За один рабочий ход шабером снимается слой металла толщиной •0,005-0,07 мм11.

Зенкерование применяется для: •Обработки отверстий полученных ковкой, штамповкой, литьем и предварительно просверленных12.

Зенкерование применяют для: •Увеличения отверстия под головки болтов и винтов13.

Изменение формы и размеров изделия под действием внешне и внутренней силы называется: •Деформация14.

Инструмент, применяемый при рубке металла •Применяется: слесарная ножовка, труборез, ножницы по металлу15.

Казалось бы что в трубах сложного? Соединяй и крути. Но, если вы не сантехник и не инженер с профильным образованием, то обязательно возникнут вопросы за ответами на которые придется идти куда глаза глядят. А глядят они скорее всего первым делом в интернет )

Ранее мы уже говорили о диаметрах металлических труб в этом материале . Сегодня же попробуем внести ясность в резьбовые соединения труб различного назначения. Мы постарались не загромождать статью определениями. Базовую терминологию содержит ГОСТ 11708-82 с которым каждый может ознакомиться самостоятельно.

Как выкрутить сломанный метчик

Если вы все же нарушили рекомендации и сломали метчик — не отчаивайтесь. Несмотря на то, что высверлить обломанный метчик практически невозможно — его прочность выше прочности обычного сверла, существуют способы спасения ситуации.

Экстрактор. Для метчиков применяется специальный экстрактор с закаленными изогнутыми тонкими шпильками, которые одним концом вводятся в канавки, а другим зажимаются в специальной цилиндрической оправке

Осторожно вращая оправку воротком, можно выкрутить пострадавший инструмент.
Точечная сварка. К обломку приваривается L-образный стержень, за который конструкция и выкручивается пассатижами.
Вытравливание кислотами

Выбирается кислота, сильнее действующая на материал метчика, чем на материал детали. Способ опасный и не рекомендован для применения в домашних мастерских.
Электроискровой способ. На деталь подают минус, а плюсовым электродом контактной сварки аккуратно прикасаются к обломку. В ходе электроискрового разряда он теряет мельчайшие частицы металла в виде раскаленных брызг. Через несколько разрядов, как правило, заклинивание пропадает, и обломок можно выкрутить.

Но самый лучший способ — это вовсе не ломать метчик.

Применение

Раньше резьба с прямоугольным сечением использовалась преимущественно при изготовлении винтовых механизмов. Сейчас этот вид нарезки применяется очень редко из-за технологических сложностей, возникающих во время создания резьбового соединения, и большого количества зазоров, появляющихся между винтовыми витками при износе. В нынешнее время этот вид нарезки полностью заменен трапецеидальной резьбой. В ней зазоры устраняются при помощи стягивания разрезной гайки.

Резьбу с прямоугольным сечением продолжают применять в промышленном секторе для изготовления креплений, регулировочных инструментов и соединений, где необходимо свести самоотвиничивание силовых элементов к минимальным значениям. С применением технологии прямоугольной нарезки производятся следующие устройства:

1. Болт – стержень цилиндрической формы с головкой. Согласно ГОСТ 7798-70, это крепежное изделие изготавливается в 3 исполнениях, различающимися местоположением отверстий. Размеры стержня и головки болта должны соответствовать длине диаметра резьбового соединения. Чаще всего болты с прямоугольной резьбой изготавливаются с шестигранной головкой.
2. Шпильки – цилиндрические стержни, на обоих концах которых присутствует резьба с квадратным профилем. Применяются для соединения различных устройств и деталей. Пример обозначения шпильки: M300´1.6-6g´110.59, где соответственно указывается диаметр изделия, его шаг, поле допуска, длина и класс прочности. Шпильки применяются в тех случаях, когда соединить детали невозможно при помощи болтов, что связано с высокими показателями толщины изделия.
3. Винты – стержень цилиндрической формы с головкой и резьбой. Эти устройства отличаются от болтов наличием углублений для отверток и других инструментов. Они применяются для фиксации деталей во время процедуры их сборки или ремонта. Существует 3 разновидности винтовых конструкций: установочные, регулирующие и крепежные. Согласно ГОСТ № 1491-80 и ГОСТ № 17474-80 винты обязаны изготавливаться с цилиндрической или полупотайной головкой. Резьба с квадратным профилем используется при изготовлении ходовых или грузовых винтов.
4. Гайки – детали, навинчиваемые на болты или шпильки. Они обладают резьбовыми отверстиями и характеризуются по параметру высоты: низкие, средние, высокие и особо высокие.
5. Шайбы – штампованные кольца, подкладываемые под гайки или головки крепежных инструментов. Они могут исполняться как с фаской, так и без нее. ГОСТ 11371-78 устанавливают для шайб параметры толщины, длины, материала и покрытия.

Ограниченность применения резьбы с прямоугольным профилем обусловлена невозможностью устранения ее главных недостатков. Ее нельзя подвергнуть фрезерованию или шлифовке. По этой причине этот вид нарезки очень трудно создавать в промышленных масштабах. Основной областью применения прямоугольного вида резьбы является машиностроительный и приборостроительный сектора, где часто используются крепежные устройства (болты, гайки, шайбы, шпильки и винты).

Обозначения и таблицы для конической резьбы

Коническая резьба и ее обозначение в представленной таблице должно соответствовать установленным государственным ГОСТам, поскольку она используется для создания прочного соединения труб, где имеется высокое давление или возлагаются внешние высокие механические нагрузки. Примером применения можно обозначить такие факторы, как:

1. Получение прочного соединения труб, что прокладываются под грунтовой дорогой на незначительной глубине, все дело в том, что на них возлагаются нагрузки посредством проезжающего по дороге автотранспорта.
2. Также коническая резьба используется для объединения трубопроводов в тех местах, где нельзя применить сварку или нет возможности ее использовать. Это может быть взрывоопасная среда, что исключает возможность применения сварочной аппаратуры.
3. Кроме этого, она применяется в тех случаях, когда нарезка имеет следы износа или же нет возможности полностью заменить данный элемент. Но стоит отметить, что подобный тип изделия носит непостоянный характер, поскольку замена изношенного элемента является неизбежной мерой.

В основном ее применяют для герметизации труб, используемых при прокладке водо-газопроводов, осуществляя большую надежность соединения даже в самых экстремальных условиях.

Профиль и размеры конической дюймовой резьбы с углом профиля 60 градусов

Данная таблица показывает какие могут быть отклонения по уклону и по шагу профиля.

Видео: нарезание трубной конической резьбы.

Что касается дополнительных креплений, то зачастую используют шплинты в качестве соединительных деталей, поскольку трубопроводы могут подвергаться вибрации как постоянной, так и периодической.

Все дело в том, что данный тип соединения имеет свойство раскручиваться, то во избежание этого используются шплинты для таких соединений. Особенно это касается мест прокладывания трубопроводов под магистралями, где имеется постоянное движение автотранспорта, что создает вибрации.

Резьба представляет собой винтовую канавку определенного профиля, прорезанную на цилиндрической или конической поверхностях. На токарных станках ее выполняют посредством двух равномерных движений — вращения заготовки и поступательного перемещения режущего инструмента вдоль ее оси. Применяемые резьбы можно разделить на ряд групп: 1) по расположению — на наружные и внутренние; 2) по назначению — на крепежные и ходовые; 3) по форме исходной поверхности — на цилиндрические и конические; 4) по направлению — на правые и левые; 5) по форме профиля — на треугольные, прямоугольные, трапецеидальные, круглые; 6) по числу заходов — на одно и многозаходные. Крепежные резьбы чаще всего имеют треугольный профиль. Они используются для соединения различных деталей.- Ходовые резьбы служат для преобразования вращательного движения в поступательное. К ним относятся резьбы с трапецеидальным и реже прямоугольным профилем. Конические резьбы обеспечивают высокую герметичность соединения и поэтому применяются в местах, находящихся под повышенным давлением жидкостей и газов. У правых резьб винтовая канавка имеет направление по ходу часовой стрелки (если смотреть с торца детали), у левых — наоборот. Однозаходными называются резьбы, имеющие одну винтовую канавку. В многозаходных резьбах выполнено несколько параллельных винтовых канавок, равномерно расположенных по окружности. Число заходов резьбы можно определить по количеству начал винтовых канавок на торце детали.

Область применения и инструменты.

Круглые плашки применяются для нарезания наружных резьб треугольного профиля на деталях, к которым не предъявляют высоких требований соосности резьбы с другими поверхностями. Пределы выполняемых резьб ограничиваются механическими свойствами обрабатываемого металла. Так, например, на токарных станках» круглыми плашками нарезают резьбы на стальных деталях с шагом примерно до 2 мм. Для более мягких цветных металлов этот предел может быть увеличен. Резьбы с крупным шагом предварительно прорезают резцом, а затем калибруют плашками. Круглые плашки (рис. 118, а) по внешнему виду напоминают гайку, в которой для создания режущих кромок просверлены стружечные отверстия (от 3 до 8 в зависимости от размера). Рабочая часть плашки для цилиндрических резьб состоит из трех участков: двух крайних — режущих и среднего — калибрующего. Режущие части плашки конические с углом конуса 2ф = 50-60°. Калибрующая часть цилиндрическая, Она придает резьбе окончательные размеры и обеспечивает направление плашке в процессе резания. Геометрическая форма зуба плашки создается передним углом у который выполняют заточкой в пределах 15-20° (для плашек централизованного изготовления). При резании твердых металлов его рекомендуется уменьшать до 10-12°, а для мягких — увеличивать4 до 20-25°. Задний угол а выполняют затылованием только на режущих частях в пределах 6-8°. Для крепления в плашкодержателе или резьбонарезном патроне на наружной поверхности плашки предусмотрены конические углубления и угловой паз. Угловой паз плашки позволяет при необходимости Разрезать плашку шлифовальным кругом по перемычке (рис. 118, б) и регулировать ее диаметр в пределах 0,1- 0,3 мм. Круглые плашки общего назначения изготавливаются для следующих резьб: метрических с крупным шагом Ml — М68; метрических с мелкими шагами М1Х0,2 — М135Х6; дюймовых 1/4-2″; трубных 1/8-1l/2″. Плашки должны обеспечить нарезание резьб 2-го класса точности. Плашки для конических резьб более широкие и имеют только одну режущую часть со стороны большего диаметра. Особенность работы плашек состоит в том, что в процессе прорезания винтовой канавки участвует не только режущая, но и калибрующая часть.

Такие плашки изготавливаются для резьб от 1/16″ до 2″. Плашки выполняются из легированной стали 9ХС или быстрорежущих сталей Р9 и Р18. На плашках маркируются обозначение резьбы, класс точности (только 3-й), марка стали (9ХС не указывается), буква Л для левых резьб.

Особенности технологии

Последовательность действий при прохождении внутренней резьбы при помощи метчика следующая:

• Разметить отверстие.
• Накернить его молотком и керном.
• Смазать деталь и сверло.
• Закрепить деталь в тисках или прижать ее к рабочему столу струбциной.
• Закрепить сверло в патроне станка, выставить самые малые обороты и начать сверление, после того, как головка сверла погрузится в металл, обороты можно добавлять.
• По окончании сверления убрать стружку и раззенковать отверстие.
• Смазать метчик №1 и деталь, выставить метчик строго по оси отверстия.
• Аккуратно начать первые витки нарезки резьбы метчиком. После каждого полного оборота делать пол-оборота в обратном направлении. Добавлять смазку каждые несколько оборотов.
• Если усилие на воротке резко возрастает, необходимо сдать назад, чтобы сбросить стружку.
• После прохождения №1, пройти отверстие №2 и №3 тем же способом.

Самая главная особенность при нарезании резьбы — это тщательность, аккуратность, отсутствие спешки и излишних прикладываемых усилий. Лучше потратить несколько секунд на лишние пол-оборота назад, чем часами возиться со сломанным и заклинившим метчиком, извлекать его с риском повредить деталь и потом заново оказаться перед тем же отверстием.

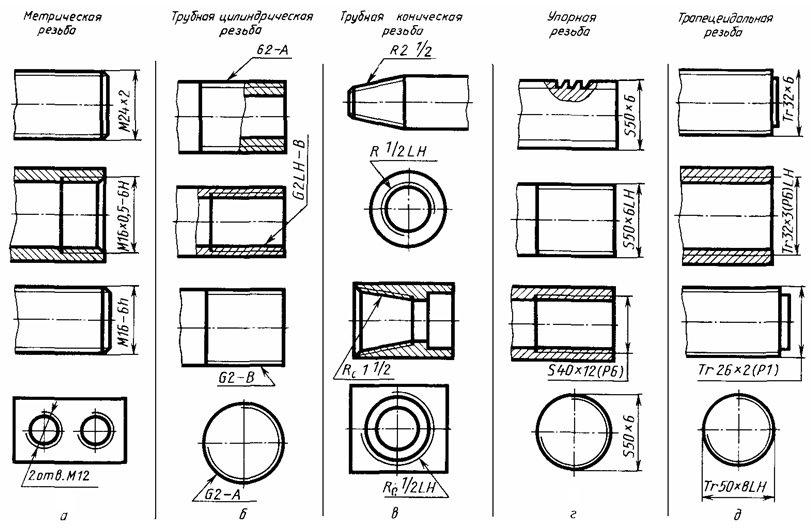

Обозначение на чертежах

Обозначение трубной конической резьбы:

• R — внешняя коническая;
• RC — конические пазы внутреннего типа;
• RP — внутренняя коническая с цилиндрическим профилем;
• LH — левая;
• RH — правая;
• MK — конусная метрическая;
• M — метрическая;
• K — дюймовая коническая;
• укор. — укороченный профиль;
• пов. точ. — повышенная точность нарезки.

На чертеже обозначение выносят при помощи выноски на полке, стрелка указывает на основную линию. Длины нарезки не указываются, поскольку является стандартной. Коническая резьба указывается в виде дробной величины: числителем выступает маркировка внутренней нарезки, а знаменателем — наружной.

Основная плоскость резьбы обозначается сплошной тонкой линией.
