Зачем нужен обратный клапан в компрессоре

Принцип работы предохранительного клапана:

Когда предохранительный клапан закрыт, на тарелку клапана воздействует сила от рабочего давления в пневмосистеме, стремящаяся открыть клапан и сила от пружины, препятствующая открытию. С возникновением в системе возмущений, вызывающих повышение давления выше установленного, уменьшается величина силы прижатия клапана к соплу. В тот момент, когда эта сила станет равной нулю, наступает равновесие активных сил от воздействия давления в системе и задатчика на чувствительный элемент клапана. Запорный орган начинает открываться, если давление в системе не перестанет возрастать, происходит сброс рабочей среды через клапан.

Классификация предохранительных клапанов

Пружинный предохранительный клапан

Обычно пружинные предохранительные клапаны являются наиболее распространенным типом предохранительных клапанов. Нагрузка пружины предназначена для нажатия на тарелку клапана в противодействие давлению в пневмосистеме. В зависимости от типа среды, находящейся под давлением, существуют различные модификации пружинных предохранительных клапанов.

Пилотный предохранительный клапан

Пилотные предохранительные клапаны состоят из пилотного и основного клапанов. Несмотря на то, что подпружиненные клапаны сброса давления используют силу пружины против входного давления, текущее давление управляется пилотным клапаном, который играет роль пружины в пружинном клапане. У главного клапана нет регулировочной функции. Пилотные клапаны имеют большие размеры по сравнению с пружинным типом клапанов и применяются в пневмомагистралях с высоким давлением.

Клапан сброса давления

Наша компания предлагает приобрести качественные и надежные предохранительные клапаны для Вашего компрессорного оборудования!

Источник

Как изготовить обратный клапан своими руками

Бывают ситуации, когда обратник воздушного компрессора вышел из строя, а купить новую деталь по каким-либо причинам нет возможности. В таком случае деталь можно изготовить своими руками.

В интернете можно найти довольно сложные способы изготовления данного узла с использованием токарного и фрезерного станков и другого оборудования. Но все же есть способ изготовить простой самодельный клапан из подручных средств. Чертеж данного узла приведен ниже.

Для изготовления обратника потребуется металлическая труба или тройник, пружина, муфта, металлическая пробка с резьбой и шарик.

Воздушный обратный клапан изготавливается следующим образом.

Возьмите отрезок металлической трубки необходимого размера и нарежьте на обеих ее сторонах внутреннюю резьбу.
В боковой части трубки просверлите отверстие и приварите отвод (с резьбой). К нему будет подсоединяться ресивер. Также можно попробовать найти подходящий тройник. В таком случае приваривать отвод не придется.
Вкрутите в одну часть трубки (тройника) муфту, как показано на чертеже.
Вложите в корпус шарик и прижмите его пружиной. Пружина должна прижимать шарик с достаточным усилием и не быть слишком прослабленной.
Прижав пружину, закрутите металлическую пробку. На данном этапе изготовление обратника заканчивается.

После того, как данный узел будет готов, входной его патрубок подсоединяется к цилиндру агрегата, а второй – к ресиверу.

https://youtube.com/watch?v=63V7E43LvVA

Воздушный компрессор — это агрегат, принцип действия которого основан на сжатии и подачи воздуха к пневматическому оборудованию под необходимым давлением. Такие установки являются незаменимым элементом как в быту, так и в промышленности, являясь автономно функционирующей технической единицей или будучи включенными в более сложные электроприборы (например, климатическое либо холодильное оборудование). Принципиальная схема любого компрессора включает рабочую камеру и систему клапанов. А поскольку данные аппараты, как и любые другие механизмы, могут ломаться, то необходимо знать, как они устроены, какие бывают клапаны, как правильно их выбрать или изготовить самостоятельно. Обо всем этом – в материале далее.

Обратный клапан

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

внутренний затвор (поз. 6), перекрывающий входное отверстие;
пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
входной штуцер (поз.7);
пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

тройник с внутренней резьбой;
пружина;
2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
шарик, диаметр которого больше размера внутреннего отверстия в муфте;
металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Правила и стандарты

Применение предохранительной арматуры регулируется национальными и отраслевыми стандартами, правилами эксплуатации и техническими указаниями.

Для сосудов, работающих под давление, применяют следующие регламентирующие документы:

(ПБ 03-576-03). Правила безопасности для сосудов и установок давления.
«Boiler & Pressure Vessel Code» Американский стандарт.
ГОСТ 24570-81 Национальный стандарт по предохранительным клапанам.

Системы, защищаемые аварийной арматурой, в случае их нештатной работы или аварии, представляют собой значительную угрозу производственной и общественной безопасности. Поэтому их проектирование, комплектация, монтаж, эксплуатация курируются уполномоченными органами, следящими за соблюдением требований правил и стандартов на всех этапах жизненного цикла оборудования. В РФ это поручено Ростехнадзору.

Где нужно устанавливать

При необходимости обратный клапан устанавливают там, где нужно обеспечить движение потока в одном направлении.
После счетчика воды, для защиты от гидравлического удара
На трубы горячей и холодной воды при одновременном использовании. Из-за разности давления возможно перетекание через смеситель
На входе водонагревателя во избежание выхода нагревшейся воды в систему холодного водоснабжения
Перед насосом или насосной станцией для предотвращения оттока воды в случае отключения электричества или поломки
На самом входе всасывающей трубы
В системе защиты от проточек посудомоечной и стиральной машины

Как правильно установить

Самая простая установка обратного клапана через муфту с резьбой. Подходит для монтажа в системе водоснабжения квартиры и частного дома.

Порядок работ (инструкция пошагово)

Приготовить фитинги нужного диаметра.

На резьбу намотать уплотнитель (лён, фум-лента, нить)

С помощью фитинга закрепить обратный клапан

Открыть кран и проверить нет ли протечек

Даже самая надежная запорная арматура со временем выходит из строя. Поэтому необходимо знать, как самому снять обратный клапан.

Сначала нужно кранами перекрыть поток воды
при необходимости слить из системы
Потом откручиваем гайки.
Демонтируем фланцы или фитинги
Снимаем обратный клапан.
Если есть возможность меняем вышедшие из строя детали (например, пружину)
Собираем в обратном порядке.

Ресивер и осушитель

Ресивер служит в контуре хладагента с расширительным клапаном в качестве демпферного и буферного резервуара для хладагента. В различных условиях работы, что сопровождается изменением тепловой нагрузки на испаритель и конденсатор, изменением скорости компрессора, также меняется поток хладагента в контуре. Для сглаживания колебаний потока хладагента служит ресивер.

Посредством осушителя влага, которая при монтаже проникла в контур хладагента, химически связывается. В зависимости от исполнения осушителя он может принять от 6 до 12 грамм воды. Количество принятой воды зависит от температуры. При понижении температуры количество принятой воды увеличивается.

Также в осушителе осаждаются продукты износа частей компрессора, грязь, попавшая в контур при монтаже, и прочие инородные примеси.

Действие

Из конденсатора жидкий хладагент попадает сбоку в ресивер. Он там собирается, проходит через осушитель и течет через подъемную трубу ровным непрерывным потоком без наличия пузырьков газа к расширительному клапану.

Ресивер следует после каждого вскрытия контура хладагента заменять. Ресивер следует перед установкой как можно дольше держать закрытым, чтобы было минимальным поглощение осушителем влаги из окружающего воздуха.

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

прямого типа;
угловыми;
пружинными;
шариковыми;
устанавливаемыми при помощи фланцев;
створчатыми;
монтируемыми при помощи пайки;
изготовленными под разборотовку.

Обратный клапан прямого типа для станций высокого давления

Материал изготовления также может различаться, что зависит от того, с какими средами такое устройство будет контактировать в процессе эксплуатации. В частности, это могут быть как металлические сплавы различного типа, так и пластик.

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

с запорным элементом, выполненным в виде плоского клапана;
шариковыми;
мембранными;
лепестковыми;
с гравитационной решеткой.

Устройства последних трех типов применяются для установки в вентиляционных системах. Среди обратных и предохранительных клапанов, устанавливаемых на компрессоры, наибольшей популярностью пользуются устройства шарикового типа, так как они менее критично относятся к загрязнениям, присутствующим в рабочей среде.

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Среди наиболее современных клапанных систем следует отметить устройства электромагнитного типа, в которых движением клапана управляет не пружина, а электромагнит. Между тем из-за достаточно высокой стоимости и не слишком большой надежности такие устройства не пользуются высокой популярностью, уступая более дешевым и проверенным временем пружинным аналогам.

Назначение, особенности конструкции и сферы применения

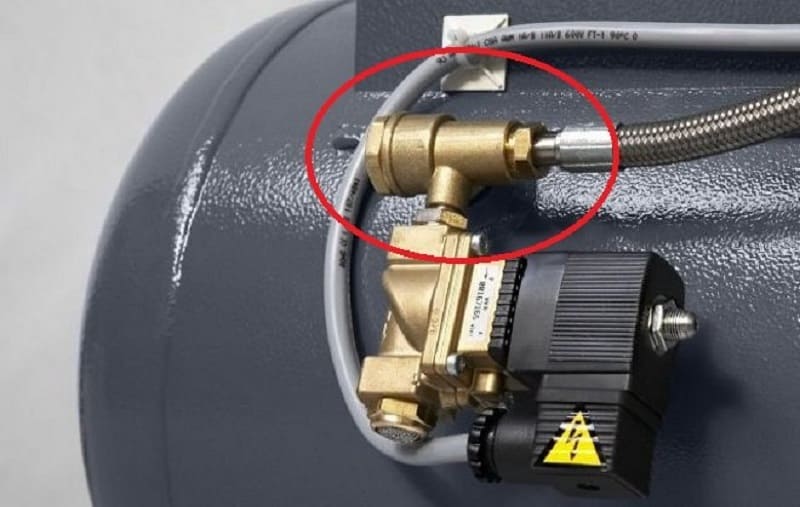

Обратный клапан, устанавливаемый на выходном отверстии головки компрессорного устройства, пропускает сжатый воздух только в одном направлении – к ресиверу или любому другому резервуару. Таким образом, данный клапан предотвращает возврат сжатого воздуха, находящегося в ресивере или других элементах пневмосистемы, обратно в компрессор. Наиболее велик риск возврата сжатого воздуха из пневмосистемы во внутреннюю часть компрессора в моменты перерыва в работе устройства (если нагнетательные клапаны компрессора неплотно прилегают к седлам), а также в момент его запуска в работу.

Конструкцию типового компрессорного клапана составляют следующие элементы:

Устройство обратного клапана компрессора

В корпусе обратного клапана, кроме отверстия, которым он при помощи штуцера соединяется с компрессором, имеется еще одно: к нему подключается клапан разгрузки компрессора. Назначение такого предохранительного клапана на компрессоре состоит в том, чтобы не допустить превышения допустимого давления в рабочей камере.

Принцип работы обратных компрессорных клапанов заключается в следующем.

Принцип работы воздушного обратного клапана

Если давление воздуха в рабочей камере в тот момент, когда компрессор отключают, превышает допустимое значение, срабатывает клапан предохранительный, также установленный на выходе из устройства. В конструкции разгрузочного или предохранительного клапана компрессора используется запирающий элемент шарикового типа, прижимаемый к краям впускного отверстия специальной пружиной. Если усилие, создаваемое на такой шарик сжатым воздухом, превышает то, на которое отрегулирована пружина, клапан открывается, за счет чего и осуществляется нормализация давления.

Предохранительные клапаны в пневмосистемах могут устанавливаться и на резервуарах, в частности на ресиверах. В данном случае назначение таких клапанов состоит в том, чтобы не допустить снижения давления сжатого воздуха, закачанного в резервуар.

Латунные обратные клапаны для компрессорных установок

Устройства, работающие по принципу обратного клапана, то есть отсекающие поток рабочей среды при его движении не в том направлении, используются в различных сферах. В частности, они применяются для установки в:

Обратные клапаны, применяемые в системах по транспортировке жидких сред, предназначены для того, чтобы не допустить попадания этих сред в компрессор, который может от этого прийти в негодность. При транспортировке горячих газов данные устройства также используются для того, чтобы не допустить попадания газов к остальным элементам системы.

Обратный клапан (сифон) для кондиционера. Предназначен для подключения дренажного трубопровода к центральной канализации

Обратные клапаны, которые устанавливаются в системах кондиционирования, решают одновременно две важных задачи:

Очень активно такие устройства используются в вентиляции, где они также решают несколько задач:

Обратный клапан для вентиляции представляет собой закрепленную на оси лопасть

Воздушный клапан обратного действия, используемый в вентиляционных системах, устанавливается не только в производственных и офисных помещениях, торговых центрах и других зданиях общественного назначения, но и в многоквартирных домах. Он защищает квартиры от посторонних запахов, отсекая поток воздуха, поступающий извне.

Как изготовить обратный клапан для компрессора своими руками

На современном рынке предлагается большое разнообразие обратных клапанов для компрессоров различного типа и мощности. Между тем при желании сэкономить можно изготовить клапан для компрессора своими руками. Для того чтобы сделать такой клапан, необязательно знать устройство воздушного компрессора, достаточно понимать, как такой компрессор работает. Более того, вам не потребуются дорогостоящие расходные материалы и сложное оборудование, а также специальные знания, навыки и опыт выполнения работ подобного плана.

Чтобы изготовить обратный воздушный клапан для ресивера, компрессора, вакуумной камеры или любого другого элемента пневмосистемы, вам понадобятся следующие материалы и инструменты:

обычный штуцер или сгон с резьбой на 15;
штуцеры, которыми оснащаются шланги для подключения сантехнических устройств;
болт диаметром 3 мм и длиной 40–50 мм;
две гайки соответствующего диаметра;
кусочек резины, отрезанный от старой автомобильной камеры;
пружина, диаметр которой соответствует поперечному размеру болта;
стандартный набор слесарных инструментов.

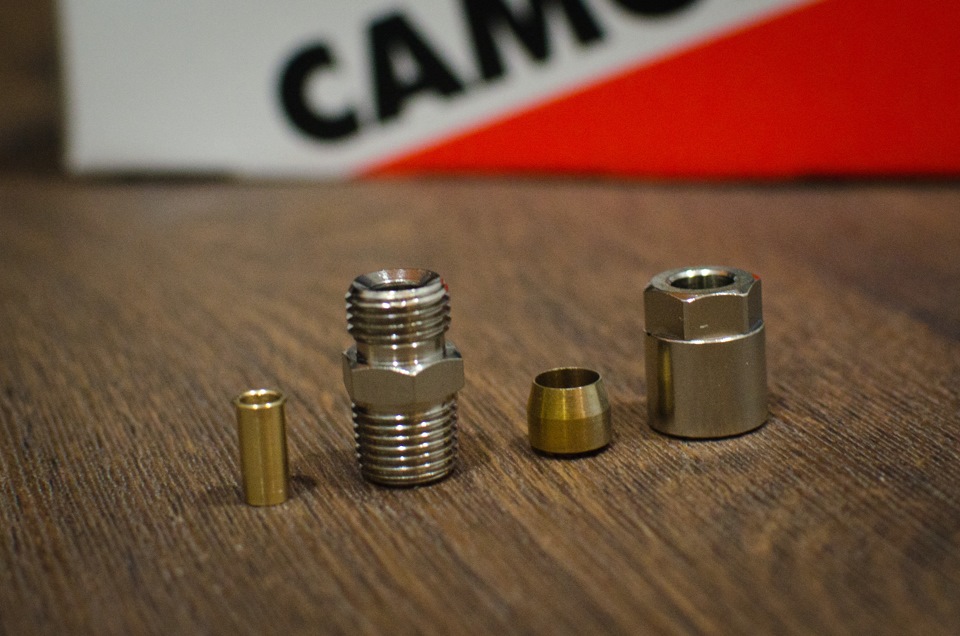

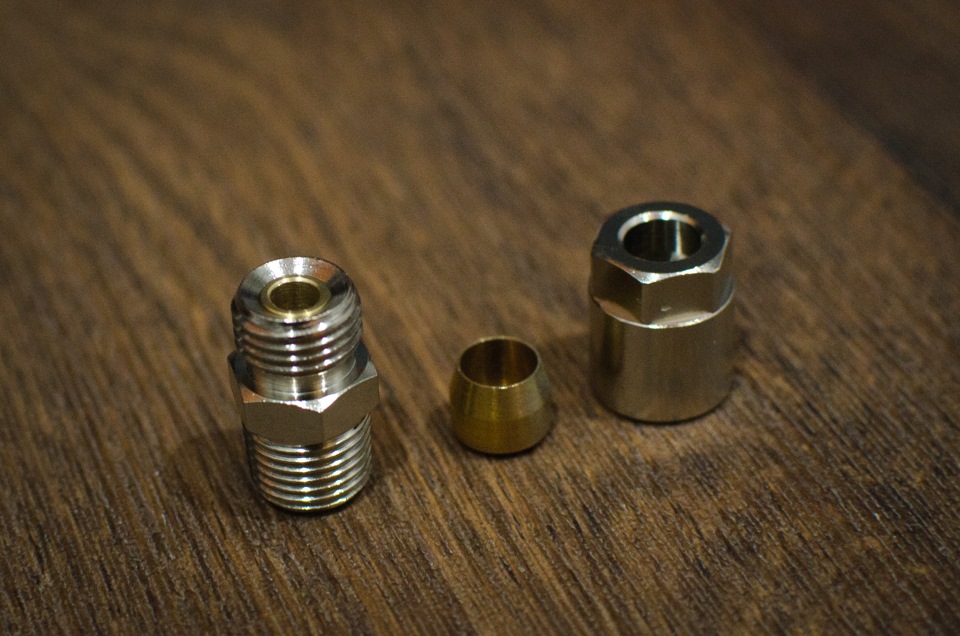

Штуцер для клапана можно взять со старого сантехнического или газового шланга

Изготавливается обратный клапан на компрессор своими руками по следующему алгоритму.

Из металлического листа небольшой толщины вырезается прямоугольная пластинка, которая будет выступать в качестве ограничителя для болта, используемого для фиксации клапана. В средней части такой пластины просверливается отверстие, в которое должен свободно проходить болт.
На торцевой части штуцера-сгона выпиливается посадочное место, на которое будет опираться фиксирующая пластинка.
Из куска автомобильной камеры вырезается клапан соответствующего диаметра, в средней части которого выполняется отверстие под болт.
На болт надевается металлическая пластинка-фиксатор, пружина, а затем на его резьбовую часть накручивается гайка, надевается резиновый клапан, который через шайбу фиксируется второй гайкой.
Собранная конструкция вставляется в штуцер-сгон и фиксируется с двух сторон гайками, снятыми с сантехнического шланга.

Опасность в цифрах

Например, в кубе было 40 литров спирта-сырца, избыточное давление, сорвавшее крышку, составило всего 0,5 атмосферы, что близко к реальности. В результате примерно 10 литров кипящего спирта-сырца вылетит из куба и зальет все вокруг, обваривая людей и домашних животных. Еще примерно 10 литров превратится в пар и мгновенно образует в помещении взрывоопасную концентрацию спиртового пара. Если самогонщик – двоечник, пренебрегающий элементарными правилами техники безопасности, и работал на открытом огне, взрыв будет незамедлительным.

Ну, а если хозяина не было в этот момент на кухне и его не обваренный организм сохранил способность к мышлению, то он медленно и аккуратно откроет все окна, устроит сквозняк и, возможно, избежит более тяжелых последствий.

Последствия же объемного взрыва весьма впечатляющи – это вынесенная стена к соседям, улетевший через дорогу балконный блок. Бывают и другие чудеса. Когда непосредственно на кухне вообще ничего не произойдет, а взрывоопасная смесь воспламеняется от искры в соседней комнате и разрушения произойдут именно там.

Как показывает статистика большие диаметры колонн вовсе не избавляют их владельцев от рисков работы с пожаро-взрывоопасными жидкостями. Такова специфика нашего хобби.

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

прямого типа;
угловыми;
пружинными;
шариковыми;
устанавливаемыми при помощи фланцев;
створчатыми;
монтируемыми при помощи пайки;
изготовленными под разборотовку.

Обратный клапан прямого типа для станций высокого давления

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

с запорным элементом, выполненным в виде плоского клапана;
шариковыми;
мембранными;
лепестковыми;
с гравитационной решеткой.

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Особенности устройства

Обратные клапаны используются во многих сферах. Подобные устройства чаще всего работают в тандеме с какими-либо резервуарами или компрессорами. Основная задача обратного клапана – не допустить потерь нагнанного в систему давления и ограничить доступ нежелательных элементов внутрь системы.

За отсутствием такого механизма КПД оборудования заметно уменьшается. К примеру, компрессоры вынуждены работать практически без остановки, что сказывается не только на эксплуатационном ресурсе техники, но и на счетах за электричество.

Сферы применения обратных клапанов:

системы, работающие с перегонкой жидких сред;
газовые магистрали;
холодильное оборудование;
вентиляция;
сантехническое оборудование.

Кроме поддержания давления в системе обратные клапаны не допускают проникновение жидких сред в компрессор

При больших объёмах перегонки, равно как и серьёзной нагрузке на технику очень важно сохранить герметичность оборудования. Этот момент также критичен при работе с газообразными составами, в особенности горячими

В кондиционировании и схожем оборудовании такие клапаны выполняют две важные функции:

Ограничивают доступ обратной конденсации.
Обеспечивают беспрепятственную перегонку фреона от горячей части испарителя до холодной.

Обратные клапаны часто используют в вентиляционной технике, причём как в бытовых, так и промышленных сферах. Оборудование такого плана можно увидеть в квартирах – кухнях и ванных комнатах, в офисах, местах общественного питания, а также на строительных площадках и других технических объектах.

Обратный клапан выполняет следующие функции:

повышает качество тяги на сложных многоуровневых участках;
ограничивает доступ холодных потоков извне;
предохраняет помещение от проникновения токсичных сред, а также неприятных запахов;
при пожарах препятствует попаданию продуктов горения.

Вам может быть интересно: вентиляция с обратным клапаном.

Аналогичным образом обратные клапаны используют в сантехнических и других системах, где требуется отсечка нежелательных элементов.

Клапана на компрессор своими руками

Т.к. тема про компрессор разрослась аж до 3 записей, мной решено создать запись затрагивающую все аспекты сборки самодельного компрессора на базе головы ЗИЛ-130. От идеи до воплощения. Данная запись будет периодически обновлятся. Собирать/ купить готовый личное дело каждого. Схожий компрессор по производительности и литражу я обнаружил от 15 тысяч. Привод прямой( ресурс маленький). Покумекав, начал сборку своего.

1) Ресивер

(накопитель сжатого воздуха), чем больше — тем лучше( для прямого привода большой ресивер -> быстрый износ поршневой) для подкачки шин и редкой поэлементной покраски 50 -100 литров вполне достаточно. Большой ресивер позволит получить более стабильный результат. 2)Двигатель (электрический) для привода компрессорной головы (рекомендуется с запасом20-40%, во избежании возможных проблем незапуска под нагрузкой). (как правило двигатели стоят асинхронные с конденсаторами) 3)Защитная решетка (чтоб руки на ремень не намотало) 4)Приводной ремень (как правило клиновидный, в случае адского перегруза проскользнет и не убьет мотор) 5)Обратный клапан ( необходим для запуска компрессора под нагрузкой, принцип работы: в ресивер впускать из ресивера не выпускать) 6)Трубка подачи воздуха в ресивер(как правило медная, или алюминиевая). 7)Компрессорная головка ( как правило ставятся под охлаждение воздухом, в нашем случае охлаждение водой/антифризом, при длительной работе желательно), от неё зависит производительность системы в целом.

ПрессостатСливной кран

Теперь разберем следующую неочевидную вещь: для чего делается такая длинная магистраль от головы до ресивера? Необходимо для более легкого запуска компрессора. Принцип работы данного узла прост- воздух из компрессорной головы проходит по магистрали через обратный клапан в ресивер. Компрессор отключился — обратный клапан запер воздух в ресивере, воздух стоит в трубке. Клапана компрессора не настолько герметичны и понемногу стравливают воздух, тем самым давление в трубке падает. Мотору необходимо несколько мгновений чтобы выйти в рабочий режим, и эти несколько мгновений обеспечивает трубка и обратный клапан.

Второе, для снижения конденсата на выходе из компрессора, ввод воздуха рекомендуется делать дальше от выхода.

Устройство и принцип работы

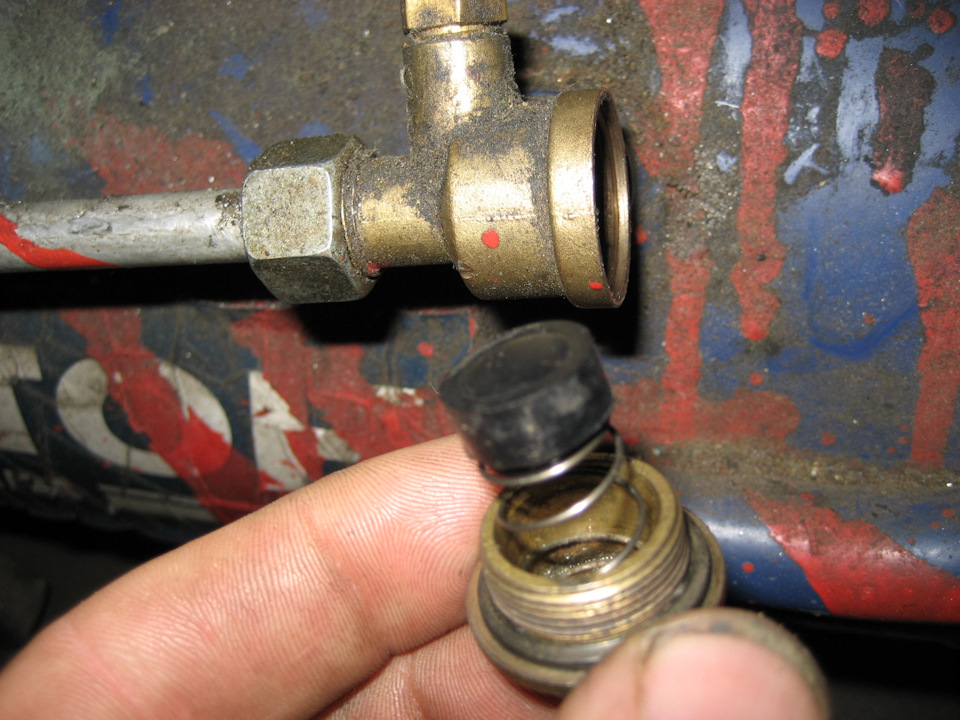

В конструкцию обратника входят следующие элементы (см. рис. ниже):

металлический корпус (3);

клапан (6), который перекрывает входное отверстие и оборудован направляющими ребрами, предотвращающими перекос;
резиновое кольцо (5), установленное в верхней части клапана (6);
пружина (4), которая прижимает резиновое кольцо к входному отверстию и одевается на выступы, находящиеся на пробке (1) и на клапане (6);
пробка, которая имеет уплотнение в виде картонной прокладки (2) и позволяет разобрать узел для чистки и ремонта.

Обратный клапан работает по следующему принципу. При включении компрессора воздух, проходя через всасывающий клапан цилиндра, попадает в камеру сжатия, после чего выходит через выпускной клапан и поступает на входной штуцер обратника (7). При достижении определенного давления, клапан (6) вместе с резиновым кольцом поднимается и сжимает пружину (4). В результате открывается проход для воздуха. Воздух перемещается в полость корпуса (3) и далее – в выходной штуцер, соединенный с ресивером. После выключения агрегата клапан (6) под воздействием пружины и давления воздуха из ресивера возвращается на место и перекрывает впускное отверстие.

Устройство и принцип работы

В конструкцию обратника входят следующие элементы (см. рис. ниже):

Область применения

Компрессоры получили весьма широкое распространение. Рассматриваемое устройство применяется в нижеприведенных случаях:

Прокладка трубопровода, по которому транспортируются различные газы.
При создании холодильных установок.
В магистрали, которая предназначена для всасывания различных жидкостей.
Защита вентиляционных каналов или кондиционирования.
Перекрытие трубопровода, который отводит стоки.

Рассматриваемое устройство активно применяется в системах вентиляции. Они требуются для решения следующих задач:

Предотвращения вероятности проникновения холодных потоков снаружи сооружения.
Повышения тяги в вентиляционной системе в случае сильного разветвления.
Исключение вероятности попадания посторонних запахов.
Для защиты окружающей среды от попадания различных вредных веществ.
Перекрытие шахт и других токов для исключения вероятности распространения продуктов горения.

В целом можно сказать, обратный клапан является важной частью самых различных конструкций. Его надежность работы обеспечивает длительный срок эксплуатации компрессора

Источник

Основные виды

Обратные клапанные механизмы подразделяются на:

прямого вида;
угловые;
пружинные;
шариковые;
ставящиеся при помощи фланцев;
створчатые;
устанавливаемые при помощи пайки;
произведенные под разбортовку.

Все-таки существует один главный недостаток: подобный воздушный клапан ставится на поглощающий резервуар и весьма отрицательно воздействует на совместную холодопроизводительность.

В любом случае, независимо от разновидности и целевого предназначения механизма, надо тщательно следить за тем, чтобы на зазорную деталь не попадали инородные частицы. В противном случае, даже находясь в затворенном положении, запорный вентиль не сможет целиком гарантировать свою работоспособность.

Для того чтобы смонтировать любой из них (имеется в виду разновидность вентиля), надлежит брать в расчет настройку и конфигурацию системы. Помимо этого, эти установки выделяются исходя из специфики своей формы, (квадратные и круглые) и изделия, из которого они произведены. Любое из используемых изделий обладает своей спецификой. Исходя из этого многие механизмы оснащаются агрегатами, исполненными с употреблением пластика, а некоторые — установками из металла.

Сейчас самым популярным видом считается пластиковый клапан. Пропускная возможность этого механизма составляет до 6 м/с. Подобное значение складывается благодаря бесшумности во время включения и выключения рабочих составляющих. Подобная модификация агрегата может действовать как при помощи клапана, поставленного для вытяжки, так и самостоятельно. Необходимо заметить, что подобная разновидность не пользуется большой известностью среди покупателей из-за вытеснения более экономичными аналогами. На сегодняшний день можно приобрести самый популярный вид вентиля для компрессоров — это так называемая «бабочка».

Данные аппараты изготавливаются с использованием металла, а сверху обрабатываются тонким оцинкованным слоем. Механизм оснащен двумя вертящимися лопастями, которые укрепляются на центральную ось. При отсоединении вытяжного коллектора детали замыкаются. Вентиль «бабочка» продается в нескольких вариантах, габариты которых составляют от 31 см.

Зачем нужен обратный клапан в компрессоре

Принцип работы предохранительного клапана:

Классификация предохранительных клапанов

Как изготовить обратный клапан своими руками

Обратный клапан

Принцип действия

Разновидности

Рекомендации по выбору

Изготовление обратного клапана своими руками

Правила и стандарты

Где нужно устанавливать

Как правильно установить

Ресивер и осушитель

Действие

Основные разновидности

Назначение, особенности конструкции и сферы применения

Рекомендации по выбору

Как изготовить обратный клапан для компрессора своими руками

Опасность в цифрах

Основные разновидности

Особенности устройства

Клапана на компрессор своими руками

Устройство и принцип работы

Устройство и принцип работы

Область применения

Основные виды
