Магниты для сварки: отключаемые, 90 градусов, угловые

Особенности при выборе

Как и при покупке любого товара, можно выбрать модель с тем же функционалом и качеством, но более дешёвую, не переплачивая за бренд производителя.

Почти все модели никак не влияют на сварочную дугу. Тем не менее самые дешёвые приборы могут негативно сказываться на итоговый результат сварки, поэтому лучше избегать приобретения самых дешёвых устройств.
Мощность магнитного поля. Характеристика проста — чем сильнее поле, тем более тяжёлые элементы оно может удерживать. У самых мощных приборов мощность поля позволяет удерживать объекты по 35 килограмм.
Количество углов. Тоже простая характеристика — чем их больше, тем больше углов можно выбрать в устройстве. Например, приобретя магнит для сварки под углом 90 градусов, придётся покупать дополнительное устройство, если понадобится иной угол.
При достаточном бюджете следует приобретать магнит сварочный отключаемый, поскольку возможность манипулировать магнитным полем значительно облегчает манипуляции с устройством.
Если требуется сваривать сложные конструкции — следует сразу задуматься о приобретении именно универсальных приборов.

В общем, угол магнитный для сварки являются действительно полезным и удобным устройством, с которым очень удобно работать даже в одиночку. Но не следует забывать о том, что некачественные приборы могут испортить всю конструкцию, поэтому к их приобретению нужно подходить с умом.

Разновидности сварочных приспособлений

Зачем используются магнитные аксессуары в сварочных работах? Технология соединения деталей путем варки может потребовать от сварщика, например, размещения разных заготовок под углами от 30 до 90 градусов или же точной ориентации краев в одной плоскости. Особенно полезны такие магниты для сварки металлоконструкций из профильных труб. Добиться отменного качества можно только с использованием разного рода уголков и держателей.

Чаще всего в сварочной практике потребуются такие приспособления:

Магнитные уголки (постоянные и отключаемые).
Закрепляющие устройства (для фиксации в одном положении).
Струбцины (используют для прижима деталей).
Распорки (для создания зазоров).

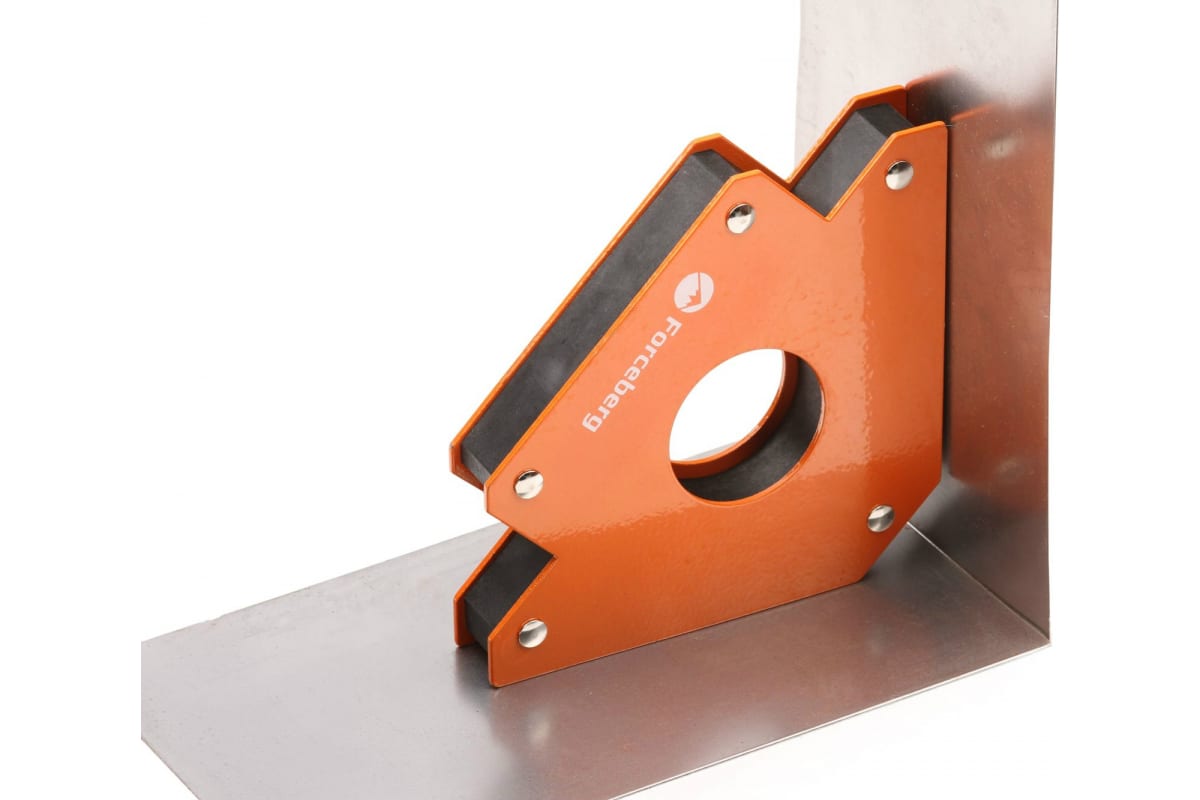

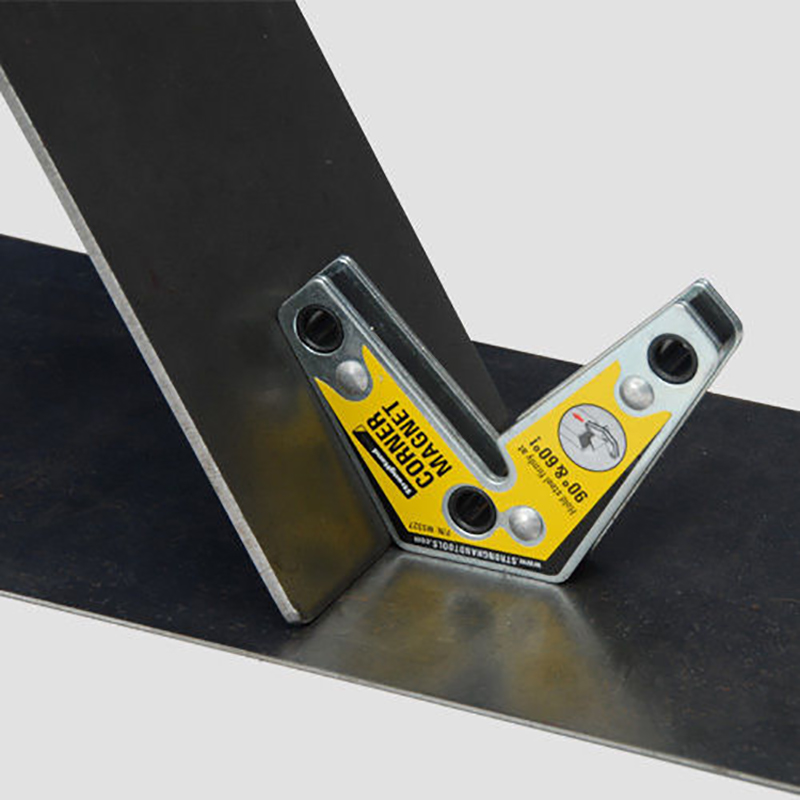

Магнитные уголки

Главное преимущество такого приспособления в том, что они позволяют сократить время на подготовку деталей к свариванию. Магнитный уголок для сварки позволяет:

Способы применения

Снизить трудоемкость процесса. Не нужно долго возиться с закреплением деталей.
Возможность фиксировать части изделия практически под любым углом.
Компактность приспособлений упрощает работу с ними.
Автоматизировать процесс сварки. Отключаемые магниты позволяют быстро соединить и отсоединить крепеж.

Самые элементарные изделия имеют простые сварные соединения, но чаще они имеют сложные конфигурации и формы швов. Да и точность при такой работе никто не отменяет. Поэтому часто используют магнитные приспособления с различным функционалом: фиксированными и регулируемыми углами или же постоянные и отключаемые магнитные системы.

Конструкция постоянных магнитных уголков проста. Это две пластины из металла с расположенным между ними магнитом. Самая распространенная форма в виде домика с двускатной крышей, срезанным коньком и круглое отверстие посередине. Также есть и другие, для варки во всех трех координатах пространства, или попроще – четырехгранные или многогранники, а также цилиндры.

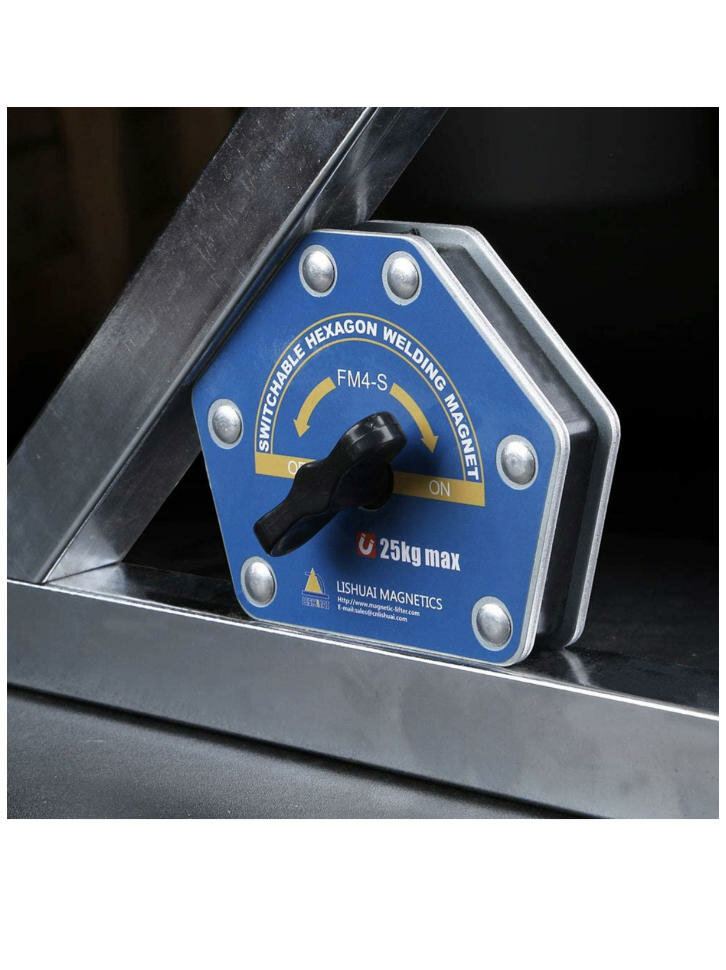

Отключаемые магниты

Магнитный держатель для сварки может быть как постоянным, так и отключаемым. Они позволяют закрепить детали включением.

Их преимущество в том, что отключаемый магнит для сварки можно снять одним поворотом выключателя, после фиксации деталей точками сварки. Также это упрощает чистку магнита от стружки и мелких обрезков (в отличие от постоянного магнита).

Также все магнитные угольники могут быть стандартными или универсальными. Если стандартные имеют точно фиксированные углы, то универсальные позволят сварить две детали под углом, например, в 32 градуса.

Струбцины

Это приспособление предназначено для стягивания двух частей между собой и временной их фиксации.

Самая распространенная форма это в виде перевернутой на бок буквы «п». Одна сторона служит постоянным фиксатором, а с другой имеется винтовой прижим с резьбой.

Размер деталей, которые можно зафиксировать струбцинами, ограничивается их параметрами.

Такие прижимные устройства будут полезны не только при сварочных, но и в других видах слесарных работ.

Использование простое — детали размещаются в струбцине и затягиваются винтом.

Распорки

Для создания зазоров между свариваемыми частями изделия можно сделать элементарную распорку с куска трубы или арматуры. Но, чтобы сократить время подготовки, можно воспользоваться фабричной продукцией.

Принцип работы таких приспособлений, как и струбцин, основан на винтовой резьбе. Только функционирующих, наоборот, на разжимание.

Это интересно: Угловая струбцина для сварки — как выбрать и использовать на практике?

Магниты для сварки

Сварочные магниты относят к крепёжно-установочным приборам. Они способны и установить элемент в нужное место, и закрепить его там в необходимом положении. Сильные магниты, использующиеся в этих приборах, помогают в этом и послужили причиной названия.

Плюсы

Монтажный треугольник имеет ряд неоспоримых преимуществ, позволяющих использовать его в определённых ситуациях наилучшим способом:

Легко соединить две детали. Причём легко как по времени, так и по усилиям.
Фиксированные углы. Самыми распространённым углами являются 45, 90 и 135 градусов. Тем не менее на рынке существуют детали с любыми необходимыми углами.
Меньшие временные затраты. Соединив 2 детали с помощью магнита можно сразу приступить к их сварке, не тратя лишнего времени.
Небольшие размеры. Из-за простоты конструкции не имеют громоздких деталей и их просто использовать.
Активатор магнита. Особо продвинутые приборы оснащены выключателем магнитного поля, что позволяет ещё легче их устанавливать или снимать.
Легко чистить. Разборная конструкция способствует лёгкой очистке магнитов от загрязнения.

https://youtube.com/watch?v=Ma_cxfoE9jE

Минус

Как и везде, угловые магниты имеют не только плюсы, но и минусы. Основной проблемой является невозможность их применения для некоторых материалов. Например, дерево или металлы, обладающие антимагнитными свойствами.

Магнитный держатель своими руками

Если вы не нашли подходящего варианта сварочного фиксатора в магазине или стеснены в средствах, нужный магнит для сварки можно соорудить самостоятельно.

Работа с магнитным угольником.

Сделать своими руками магнитный угол для сварки – отличная идея по трем причинам:

Это реальная экономия средства
Это будет приспособление, подходящее именно для ваших технических нужд.
Это весьма несложное устройство, сделать которое вполне реально даже без особого практического опыта.

Что вам понадобится:

магнит любой формы, но предпочтительнее круглой с толщиной около 15-ти мм;
лист из стали толщиной 2 мм;
болты М6 с гайками.

Угольник для сварки с отключением.

Советы и этапы изготовления сварочного угольника следующие:

Это устройство лучше всего делать из стали вручную, с помощью болгарки или лазера. Главное – выпилить шаблоны с чрезвычайно точными углами на рабочей плоскости. Шаблонов должно быть два. Их размер должен быть больше диаметра магнита

Особое внимание уделяем размеру и шлифовке углов – от этого будет зависеть качество вашего угольника. Хорошо отшлифовать не помешает всю поверхность: если останется ржавчина или какие-либо дефекты, снизится сила действия магнита

Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Избавиться от этого можно с помощью проставки – специальной детали из манеры, которая должны быть немного меньше по периметру, чем сам стальной уголок. Такая проставка добавит держателю дополнительную жесткость, что вам не помешает. В ней проделывается специальное сквозное отверстие. Магнит может быть разной формы. Его помещают внутрь. Он ни в коем случае не должен выступать за края стальных пластин. Для его фиксации нужно сделать четыре отверстия: одно посередине и остальные три – по краям. Финальный этап сборки – аккуратное складывание слоев нашего «бутерброда», которые можно зафиксировать или клеем, или металлическими заклёпками. Самым надежным способом будут болты М6. Гайки следует поместить не только на концы болтов, но и между слоями. Хвостики болтов, выступающие на гайки, нужно обрезать болгаркой.

Следует помнить о свойствах магнита. Если вы поместили в угольник обычный, а не жаростойкий ферритный экземпляр, то под действием высоких температур он может утратить свои свойства. Об этом нужно помнить и контролировать.

Магнитные угольники Smart Solid: выбор профессионалов

Компания Smart Solid выпускает несколько модельных линеек магнитных фиксаторов. Вот несколько моделей данного производителя, которые пользуются наибольшим спросом в нашей стране.

MAG 613/614/615. Фиксаторы этой серии построены на базе постоянных магнитов. 30°, 45°, 60°, 75°, 90°, 135° — углы, которые можно выставить при помощи угольников этого модельного ряда. Три модели отличаются только размерами и весом, который они способны удержать. Во всех угольниках этой серии применены мощные магниты из ферритового сплава. Магнитный угольник 615-й модели (старшая модель в линейке) может выдержать вес до 34 кг!
MAG601 / MAG602 / MAG603 – еще одна модельная серия, которая отличается лишь размерами и мощностью. Устанавливаемые углы одинаковы во всех моделях серии и составляют 45°, 90°, 135°. Ферритовые неотключаемые магниты могут удержать вес от 11 кг у младшей модели до 34 кг – у старшей. В таком диапазоне можно выбрать устройство, подходящее для любых работ.
MAG 610 – это не один угольник, а комплект из четырех магнитных фиксаторов одинаковой формы. 45°, 90°, 135° — углы, которые можно выставить с помощью этих угольников. Каждый из них выдерживает до 4 кг нагрузки, но благодаря распределению усилия между четырьмя фиксирующими элементами, комплект может удержать детали с гораздо более крупным весом. Плоский профиль, трубы, полосы, металлические профили – угольник одинаково хорошо удерживает детали различной формы. Магниты, используемые в конструкции изделия, неотключаемые, сделаны из феррита.
MAG 605/606 – серия отключаемых магнитных фиксаторов, рассчитанных на выставление углов в 45°, 90°, 135°. Как и в других сериях, магнитные фиксаторы имеют одинаковую форму и углы. Благодаря возможности отключения, магнит удобно снимать и ставить на место. Справиться с этой задачей можно даже одной рукой! Старшая модель в серии способна справиться с нагрузкой в 24 кг.

Итак, магнитные угольники от компании Smart Solid – это полезный инструмент, способный существенно облегчить труд сварщика. При правильном использовании они могут позволить проводить мелкосерийные сварочные работы быстро и качественно. Несколько угольников разной конструкции удачно дополнят арсенал и помогут в трудовой деятельности, как профессиональному сварщику, так и новичку, который только начинает осваивать данное мастерство.

Характеристики сварочных магнитов

Все магнитные устройства, участвующие в проведении сварочных работ, можно разделить на два типа:

Универсальные приспособления;
Угловые магниты для сварки.

Универсальные устройства обладают большими функциональными возможностями и широко используются во многих производственных сферах. Они способны соединять детали плоской, цилиндрической и угловатой конфигурации под нестандартными углами. Магниты позволяют фиксировать свариваемые элементы как в горизонтальной плоскости, так и в вертикальной. Это достигается возможностью регулировать рабочие углы магнита в довольно широком диапазоне.

Приспособления обладают неплохой стойкостью к высоким температурам и способны выдерживать брызги металла. Благодаря повышенной точности при установке деталей, сварочный шов получается аккуратным и качественным. Использование универсальных приспособлений позволяет расширить область деятельности специалиста и уменьшить трудозатраты на проведение сварочных работ.

К преимуществам следует отнести такие факторы, как удобное позиционирование, простоту в эксплуатации, хорошее усилие магнитного поля и отсутствие влияния на качество сварочной дуги. К недостаткам — приличную стоимость и наличие данных приспособлений только в узкоспециализированных торговых точках.

Угольник помогает быстро и надёжно соединить детали при выполнении операций с металлическими уголками, профилями, трубами (круглыми, прямоугольными) и листовой сталью.

Магнит бывает трёх форм:

Стреловидная;
Треугольная;
Шестиугольная.

У первых двух диапазон угловых значений представлен следующими показателями:

45 градусов;
90 градусов;
135 градусов.

Последнее устройство дополнено углами:

30;
60;
и 75 градусов.

Использование такого приспособления облегчает монтаж изделий и способствует сокращению рабочего времени. К недостаткам устройства можно отнести слабое усилие магнита, присутствующее у дешёвых моделей.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Видео:

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

магнит из мощного динамика;
стальной лист толщиной 2,5 мм;
термостойкий клей для металла;
заклёпки.

Для проведения работ понадобятся следующие инструменты:

болгарка;
электродрель;
сверло по металлу;
заклёпочник;
угольник;
напильник.

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
С помощью болгарки заготовка вырезается строго по намеченным полосам.
Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
Осуществляется вырезание точной копии предыдущей детали.
Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Видео:

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Как сделать магнитный угольник

Цены на магнитные приспособления для сварки могут колебаться от 20 долларов за простые устройства, универсальные обойдутся дороже. А самые дорогие — это отключаемые. Но их можно сделать самостоятельно.

Постоянный магнитный угольник можно изготовить таким образом:

Из подходящего листа стали нужно вырезать пластины, например, треугольной формы. Главное при этом правильно замерить и разметить углы треугольника. Все торцы нужно тщательно зачистить напильником.
Магнит можно использовать из любых непригодных аудиоколонок.

Соответственно, пластины из металла вырезаются по размеру имеющегося магнита.

После всю конструкцию собирают в одно целое. Магнит располагается между пластинами. Для сборки сверлят три отверстия, под прижимные болты.
Чтобы магнит внутри устройства не загрязнялся стружкой и обрезками, можно сделать торцевые заглушки. Или же просто периодически очищать поверхность, разобрав приспособление.

Форма самодельного держателя может быть разнообразной, главное — это точно выдержать все углы. Такой способ обеспечивает надежное крепление свариваемых деталей.

Магнитные держатели будут надежно фиксировать детали, а их установка и демонтаж просты, при этом занимают минимум рабочего времени.

Очень универсальны в применении отключаемые магниты, их механизм позволяет контролировать и регулировать смещения деталей.

Если у Вас есть опыт использования магнитных держателей и других приспособлений, поделитесь им в блоке комментариев к этой статье. Насколько эффективными будут сварочные магниты в домашней мастерской, и какие устройства лучше приобрести. Также важен ваш опыт в изготовлении таких креплений своими руками, как сделать и насколько трудны в изготовлении универсальные и отключаемые магнитные приспособления.

Комфорт и удобство в любой работе еще никому не мешали. Это касается и сварки. Среди сварочных инструментов есть основные, а есть вспомогательные. К ним относится самая мелкая по размерам вспомогательная деталь – чудесный магнитный уголок, если правильнее – магнитный угольник для сварки.

Такие уголки чрезвычайно полезны как для кустарных мастеров, так и для профессионалов, работающих на поток. Мелкие по размерам, но не по функциям, эти специальные сварочные треугольники позволяют повысить качество изделий в целом и сварочных швов в частности.

Как сделать угольник для сварки?

Вот каким образом они это делают:

В то время, как металлические заготовки точно и надежно фиксированы, у вас больше свободы в действиях

Ваши руки и ваше внимание сконцентрированы только на сварочном шве. Отсюда повышение его качества. Используя магнитный уголок , вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Используя магнитный уголок , вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Вот вам экономия трудозатрат. И еще вы ни от кого не зависите. Шов получится аккуратным и точным благодаря оптимальной и надежной установке заготовок с помощью уголков. Если ваша работа требует особой точности, то использование уголков становится не рекомендацией, а обязательным условием выполнения сварки. Если у вас большой объем работы, без фиксирующих треугольников вам никуда не деться: они позволят вам сэкономить рабочее время в значительной степени. Заготовки необычной или нестандартной формы легче всего варить с помощью уголка с магнитом для сварки. С уголками можно варить не только на горизонтальных поверхностях, но и на вертикальных. Эти угольники полезны не только в сварке и пайке, их способность прочно фиксировать детали пригодится при резке металлов.

Почему самое правильное название – угольники, а не треугольники? Потому что такие фиксаторы выпускаются в конфигурациях с несколькими углами, их форма напоминает больше неправильный многоугольник. Чаще всего используются углы в 45°, 60°, 90°, 135°.

Отключаемые и включаемые

* отключаемый магнитный угольник для сварки конструкций

* включает для сварщика (включаемый, магнит)

Использование включаемых и отключаемых магнитов позволяет уменьшить и упростить монтаж металлических конструкций. Они обладают преимуществами по сравнению с постоянными магнитами:

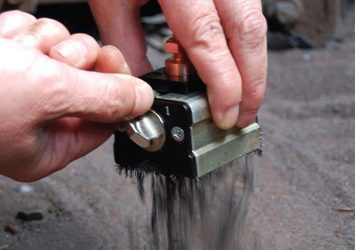

Простота очистки выключенного магнита от мелкого металла;
Возможность регулировки расположения свариваемых деталей при отключенном магните;
Надежная фиксация элементов конструкции при включении магнита в определенном месте.

Преимущество такого приспособления в том, что его несложно снять после прихваток, всего одним движением. Магнитные уголки бывают шаблонными или универсальными. Стандартные изделия делают с фиксированными углами, а приспособления универсального назначения дают возможность сварить 2 части конструкции под любым необходимым углом.

Внимание! В конструкции иногда предусматривают V-образный паз. Он включает для сварщика возможность фиксировать даже очень маленькие металлические детали любой сложности

Преимущества работы с магнитным угольником

Преимущества работы с магнитным угольником

Для выполнения любительских работ подойдут недорогие стандартные изделия, а вот для профессиональной сварки необходимы сложные четырехгранные и трехкоординатные приспособления – изготовленные из жаропрочных магнитов. Качественный магнитный держатель предназначенный для сварки металлоконструкций прочный на разрыв, выдерживает большие нагрузки, и стоек к механическим воздействиям. Магнитный угольник, имеющий необходимую мощность, должен надежно удерживать свариваемые части конструкции – это сделает самостоятельную работу легче и безопасней.

Рекомендация! Чтобы было проще снимать магнитное приспособление желательно использовать отключаемые магнитные держатели.

Выбирать подходящий для работы магнитный держатель необходимо с учетом предполагаемых углов конструкции, массы используемого инструмента, мощности магнита.

На что обращать внимание при выборе

Для профессионального сварщика важно выбрать подходящие магниты для сварки металлических изделий. Это позволит качественно выполнить работу без помощника. При выборе нужно помнить:

При выборе нужно помнить:

1. Нельзя использовать сварочные магниты малой мощности при сварке тяжелых конструкций. Под большим весом, слабый держатель не сможет фиксировать массивные детали. Но слишком мощное приспособление, усложнит работу из-за своих габаритов и большой массы. Нужен неодимовый или обычный магнит, подходящий для выполнения определенной задачи;
2. Чаще всего используют треугольные приспособления. Их можно устанавливать под углами в 45, 90 и 135 градусов;
3. Удобнее использовать отключаемые устройства.

Сварочные работы проводят на расстоянии от магнитного приспособления. Если оно нагреется, то качества магнита исчезнут. Также ему вредят сильные удары. Больше ограничений при использовании магнитных приспособлений для сварки нет.

На какие виды подразделяются угольники для фиксации?

Деление на виды может происходить по различным основаниям. По источнику возникновения их можно разделить на заводские уголки и самодельные. Разумеется, для профессионального использования лучше приобретать уголки известных производителей. Для разовых применений в хозяйстве лучше использовать самодельный магнитный держатель, что гораздо дешевле.

Сделать магнитный угольник для сварки можно из стали, предварительно нарисовав чертежи. Пластины могут быть вылиты вручную или вырезаны с помощью лазерной резки. Между пластинами должна находится проставка, предотвращающая налипание металлических опилок и придающая изделию больше жесткости. Ее можно изготовить, например, из фанеры. Для сбора всех элементов воедино используются алюминиевые заклепки и клей. В итоге мы получаем магнит для сварки своими руками. Если все сделать правильно, он будет аналогичный заводским аналогам.

Также магниты подразделяются на виды в зависимости от конфигурации и принципу действия:

Обычная конструкция держателя позволяет настроить фиксированную величину угла.
Магнитная струбцина характеризуется возможностью настроить любую величину угла, что позволяет использовать ее при работе любой сложности.
Фиксатор может иметь постоянный и отключаемый магнит для сварки. Последний вид после окончания сварки автоматически отключается. То есть, для его снятия не нужно прилагать никаких усилий.
Большинство современных фиксаторов имеют несколько величин угла, что делает их применимыми для более широкой области сварочных работ.
Уголки бывают различной мощности. Для фиксации громоздких, больших и тяжелых деталей нужно использовать более мощные магниты, а легкие элементы свариваются с применением магнитов небольшой мощности.

Таким образом, важность применения магнитных уголков для фиксации изделий очень высока. Они упрощают работу и позволяют выполнять ее более оперативно, без помощи напарника

Существует множество фирм-изготовителей магнитов в различном ценовом диапазоне

Важно, что несложная конструкция позволяет изготовить магнитный угольник своими руками, тем самым это минимизирует материальные и трудовые затраты в процессе проведения работы. Все вышеперечисленные факты говорят только о положительных качествах этого вспомогательного материала. Существует множество фирм-изготовителей магнитов в различном ценовом диапазоне

Существует множество фирм-изготовителей магнитов в различном ценовом диапазоне

Важно, что несложная конструкция позволяет изготовить магнитный угольник своими руками, тем самым это минимизирует материальные и трудовые затраты в процессе проведения работы. Все вышеперечисленные факты говорят только о положительных качествах этого вспомогательного материала. Читать также: Как обмануть магнитную пломбу на водяном счетчике

Читать также: Как обмануть магнитную пломбу на водяном счетчике

Небольшие металлические предметы сложно удержать в одном положении в процессе сваривания. Фиксацию выполняют подручными средствами так, чтобы изделия не смещались. В качестве вспомогательного инструмента подойдет магнитный уголок.

Его также называют угольником для сварки. Он пригодится и домашнему мастеру, и профессиональному сварщику. Данный механизм улучшает качество сварного шва и детали в целом. Рассмотрим, как изготовить магнитный уголок для сварки своими руками.

Производители

CIMCO – немецкая компания, предлагающая широкий ассортимент безопасного и качественного инструмента для различных сфер деятельности. Предприятие постоянно работает над внедрением современных технологий в производственный процесс.

ESAB – шведский промышленный концерн, один из лидеров рынка по производству и поставке продукции

Foxweld – торгово-производственная компания, предлагающая широкий спектр качественной продукции для сварщиков: оборудование, инструмент, расходные материалы, аксессуары.

БАРС – российский бренд сварочного оборудования и дополнительных приспособлений, безупречное качество которых обеспечивается строгой проверкой всех этапов производственного процесса. Производитель постоянно совершенствует свою продукцию.

Магнитный уголок для сварки — преимущество, выбор, типы

Сварка металлических конструкций становится проще и точнее. Используя магнитный угольник для сварки, мастер обеспечивает точность стыковки двух изделий, а соответственно и точность сборки всей конструкции. Поэтому специалисты сами используют этот инструмент, выполняя сварочные работы, и советуют приобрести его начинающим сварщикам.

Преимущества работ с магнитным угольником

Магнитный уголок для сварки используется и для разовых сварочных операций, и для поточных работ. Вот преимущества его использования:

С помощью угольника производится крепление двух стыкующихся элементов, что освобождает сварщика от поддержки одного из них. А это свобода действия, плюс удобство выполняемых операций.
С помощью магнитного угольника фиксация двух деталей производится четко, соответственно сварочный шов будет аккуратно проварен, что в конечном итоге повысит его качественные показатели. Поэтому, проводя сварку металлических конструкций повышенной точности, магнит для сварки – это уже не совет или рекомендация, это необходимость.
Минимизация трудозатрат, особенно это касается работ, связанных с изготовлением сложных конструкций. Нет необходимости использовать труд двух работников: сварщика и помощника. Сам сварщик все сделает как надо. Особенно это заметно, когда производится большой объем сварочных работ.
С помощью магнита производится фиксация деталей, расположенные в разных плоскостях.
Кроме сварки магнитный угольник может быть использован при разметке, резке стальных элементов, прочно удерживая их по месту установки.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

отключаемые;
с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Внимание! Этот вид сварочных магнитов может выдерживать вес детали до 35 кг в подвешенном положении. Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки

Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.
