Пять способов изготовления мини-паяльника

Инструмент из консервной банки

Можно собрать паяльник для пайки smd деталей. Для изготовления ручки используется скакалка. В ручки просверливается отверстие. Из крепежных элементов используют саморезы. С их помощью собирается корпус инструмента. Таким способом можно сделать резьбовые втулки. Пружина от шариковой ручки вклеивается в отверстие.

Каркас инструмента — маленькая трубка, согнутая из консервной жестяной банки. Предварительно подготавливается шаблон для гибки этой трубки. Для этого используется медная проволока диаметром в 2,5 мм. Её же используют для изготовления жала.

Отверстия, выполненные в корпусе, должны иметь правильную форму. Чтобы их сделать, используют сверла с заточкой цапфенбор. С помощью отверстий диаметром в 3 и 4 мм можно снизить температуру корпуса в месте его соединения с ручкой. Собранный инструмент используется с перерывами.

Импульсный паяльник

В некоторых случаях специалист, который занимается с ювелирными изделиями, задаёт себе вопрос, как сделать мини паяльник на батарейках своими руками, который работает по импульсному принципу.  По идее, этот паяльник должен иметь тонкий режим работы, для того, чтобы можно было обеспечить ювелирную работу.  Такой паяльник подойдёт для работы, если основной корпус состоит из легковоспламеняющихся материалов, например пластик.

В процессе проведения работы на жало будет подавиться импульсное напряжение, а не постоянное, таким образом можно будет добиться тонкой ювелирной работы с хрупкими деталями, в том числе из радиоэлектроники. Изготавливают такой паяльник из трансформаторов.

Простой этап работы можно охарактеризовать следующими действиями:

• Разбираем полностью корпус трансформатора.
• Полностью снимаем обмотку.
• Из полученной медной шины изготавливаем новую обмотку.
• Качественно производим подсоединение жало на основе медной проволоки.
• В корпусе трансформатора необходимо проделать 2 отверстия.
• Если имеется выключатель, заменяем его на обычную кнопку.
• В корпус помещаем нашу рабочую плату, закрепляем ее крепёжными элементами.
• Делаем изоляционную ручку из подручных материалов.

Минипаяльник готов, необходимо только заизолировать шину. В качестве изолятора используем стекловолокно или другой простой тип изолятора.

Паяльник в шариковой ручке

Как вы думаете, что можно сделать паяльником изготовленный в корпусе шариковой ручке? Несложные рабочие процессы пайки мелких деталей будут обеспечены на должном уровне и на высоком качестве.  Для работы вам понадобятся:

• Корпус шариковой ручки, в идеале прозрачный материал.
• Небольшой резистор.
• Тонкие провода.
• Изоляционные компоненты.
• Небольшой образец текстолита.
• Проволока, два варианта исполнения – медная и стальная.
• Доступный источник питания.

Паяльник в шариковой ручке

Порядок и этапы сборки:

• Качественно очищаем от краски резистор.
• Отрезаем ножку резистора, делаем небольшое отверстие в торцевой части.
• Производим раззенковку отверстия большим сверлом.
• На корпусе чашечки необходимо сделать резьбу.
• Проволоку загибаем в кольцеобразную форму.
• Текстолит должен иметь прямоугольную форму, припаиваем концы к плате.
• Готовое кольцо из проволоки припаиваем к резистору.
• Закрепляем жало в технологическое отверстие, подготовленное заранее.
• Подкладываем в корпус изоляционный материал.
• В корпус ручки помещаем готовую плату.

В принципе паяльник готов, необходимо только периодически менять медное жало, которое будет терять свою силу через определённый промежуток времени эксплуатации.

Газовая зажигалка

Самый экзотически минипаяльник, это прибор, изготовленный на основе обычной газовой зажигалки.  Таким прибором можно пользоваться практически в любом месте и при любой необходимости.  Для сборки используйте металлическую зажигалку, а в качестве жала, стандартную медную проволоку.

Для работы вам понадобятся следующие инструменты  и материалы:

• Зажигалка с металлическим корпусом.
• Медная проволока, диаметр не более 3,0 мм.
• Пассатижи.
• Надфиля или миниатюрные напильники.

Для корпуса используем только металлическую основу, и чтобы пламя имело достаточный температурный режим горения и не гасло на ветру.

Паяльник из газовой зажигалки

При помощи пассатижей загибаем проволоку и накручиваем на корпус зажигалки.  Второй рабочий конец проволоки необходимо качественно заточить.  При помощи тонкой проволоки в несколько рабочих витков  закрепляем основное жало.  Теперь остаётся протестировать прибор на прочность и соответствие своим техническим параметрам.

Мы рассмотрели варианты, как можно создать миниатюрные паяльники. Чтобы прибор вам прослужил долго, не забывайте проверять качество соединяемых узлов минипаяльника

Обязательно соблюдаем все меры предосторожности и безопасности эксплуатации

Изготовление импульсного микросхемного паяльника

Для изготовления паяльника, которым можно выпаивать и впаивать в печатные платы микросхемы и другие электронные компоненты, отличающиеся особой чувствительностью к перегреву, в конструкцию устройства добавляют специально переделанный резистор, играющий роль защитного устройства. Хорошо подойдет резистор типа МЛТ сопротивлением 8 ом и рассеиваемой мощностью 0,5-2 ватта

Паяльник для микросхем своими руками

Кроме того, потребуется:

• Полоска двухстороннего фольгированного текстолита 10Х30 миллиметров.
• Кусок стальной проволоки толщиной 0,8 мм.
• Медная проволока для жала.
• Корпус шариковой ручки.
• Импульсный блок питания 12-15 вольт 1 ампер.

Последовательность изготовления следующая:

1. Снять лакокрасочное покрытие с резистора, нагрев его в муфельной печи или газовой горелкой.
2. надфилем или лобзиком отпилить один из выводов .
3. просверлить в этом месте отверстие диаметром 1,1 мм, достигнув внутренней полости. Второй вывод следует подключить к источнику питания, он же будет крепить устройство к ручке.
4. Расширить отверстие в корпусе сопротивления на конус так, чтобы исключить контакт жала и внутренних стенок резистора, к этому месту надо будет припаять второй провод к блоку питания.
5. Стальную проволоку надо согнуть пополам, выгнуть в месте сгиба кольцо по диаметру резистора (должно садиться очень плотно) и загнуть его под прямым углом.
6. Кольцо залудить, надеть на резистор и припаять так, чтобы концы стальной проволоки были направлены в одну сторону с оставшимся выводом.
7. Из полоски текстолита вырезать плату таким образом, чтобы на широкой части с разных сторон было две контактные площадки для припаивания концов проволоки и второго вывода резистора соответственно, средняя должна плотно входить в корпус ручки, а узкая — иметь контактные площадки для подпайки проводов от блока питания.
8. Припаять концы проволоки и вывод сопротивления к плате, с дугой стороны припаять провода от блока питания
9. В отверстие резистора плотно вставить кусочек термостойкого изолятора (той же керамики, например), чтобы исключит контакт жала со вторым выводом.
10. Вставить медное жало в отверстие. Жалу можно придать любую удобную для пайки форму, изогнуть, сплющить, заточить и т.д.
11. Пропустить провода через корпус ручки, вставить в него плату и подсоединить провода к блоку питания.

Устройство паяльника для микросхем

Работа таким импульсным микросхемным паяльником, сделанным своими руками, безопасна для микросхем и не утомляет руку.

Виды паяльников

Нагревающийся инструмент, соединяющий специальным припоем из сплавов на основе свинца, олова или меди металлические детали, называется паяльником. Детали, составляющие устройство паяльника, просты и немногочисленны:

• Электрический питающий провод с вилкой.
• Рукоятка.
• Корпусная оболочка, защищающая внутреннюю часть инструмента.
• Нагревательный элемент.
• Стержень.
• Наконечник, или жало.

Одним из самых распространённых инструментов стал паяльник с нагревателем из нихромовой спирали. У некоторых моделей имеется датчик в виде термопары, отключающий инструмент при достижении рабочей температуры.

Более современными являются устройства с нагревателем в форме стержней из керамики. Они быстрее нагреваются, имеют большие возможности по настройке необходимых параметров и долгий срок эксплуатации.

Прибор с наконечником, имеющим ферромагнитное покрытие, нагревается наведёнными токами магнитного поля. Это устройство называется индукционным паяльником. Пламя от горения газа через специальную насадку нагревает жало в газовом паяльнике. Это приспособление автономно, и заправка возможна от обычного газового баллончика.

Паяльники небольшой мощности с питанием от аккумулятора также являются мобильными и применяются для ремонта небольших деталей. Ультразвуковые инструменты используются для безфлюсовой пайки на основе припоев, не содержащих свинца.

Сферы использования

Прежде чем узнать, как сделать мини-паяльник, нужно разобраться, для чего он нужен. Такой прибор для домашних нужд никогда лишним не будет. С помощью самодельного паяльника на 12 вольт можно делать следующее:

• Паять микросхемы разных домашних приборов.
• Ремонтировать детали микронаушников.
• Выполнять ремонт электронных часов.
• Чинить телефонную зарядку и не только.

Такой прибор изготавливается с расчетом, что питаться он будет не напрямую от сети, а посредством трансформатора 220/12 вольт.

Что нужно для работы

Большинство материалов и инструментов дополнительно приобретать не потребуется, поскольку у домашних мастеров они, скорее всего, найдутся дома. В числе рабочих материалов:

• проволока из меди для производства спаивающей основы;
• жестяная трубка под кожух;
• нихромовая проволока;
• рукоятка из пластмассы;
• медная фольга;
• электрический шнур с термостойкой изоляцией;
• клей силикатный;
• тальк для производства электроизоляционной массы.

Если медной фольги под рукой не оказалось, ее можно заменить фольгированным стеклотекстолитом, который нередко используют при производстве печатных плат или схем. Но если и их нет в наличии, то можно все приобрести в специализированном магазине в среднем за 200 рублей. А чтобы получить еще один лист фольги, то нагрейте стеклотекстолит простым утюгом и потяните за угол, поделив предварительно на тонкие пластины, и намотайте на круглую палочку.

Ключевым элементом конструкции является трансформатор 220 на 12 вольта, посредством которого прибор будет получать от электросети нужную энергию. Иногда используется устройство марки ТВК-11ОЛ, которое можно вытащить из старого лампового ТВ.

В числе необходимых инструментов:

• плоскогубцы;
• кусачки;
• пинцет;
• ветошь;
• плита (газовая или электрическая);
• пластины или доски для обмывания клеем.

Процесс сборки мини-паяльника

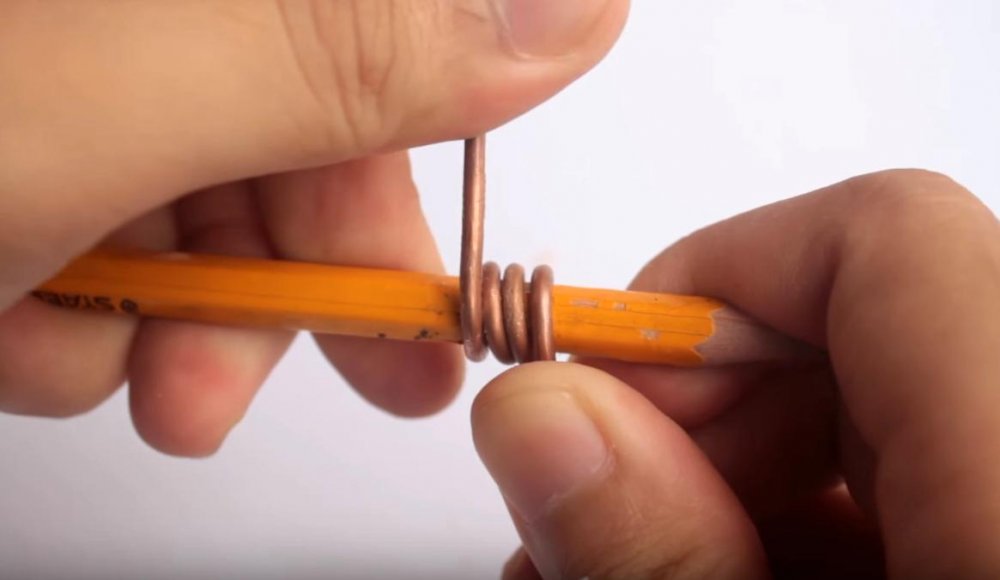

Медная проволока, будет выступать в роли жала для мини-паяльника. Вам потребуется ее всего 50 мм. Заточите ее в виде двухгранного угла с одной стороны и залудите грани. Это жало будет расположено изнутри нагревательного элемента.

Затем изготовьте специальную электроизоляционную массу:

• Тальк и жидкое стекло (или силикатный клей) смешайте друг с другом.
• Чтобы масса к рукам не прилипала, нанесите изоляцию на цилиндрическую поверхность пинцетом и посыпайте ее тальком.

Фольгу сверните в трубку длиной порядка 35 мм, что будет служить основанием для нагревательного элемента. С одной стороны из-под нее будет проглядываться жало паяльника. Трубку покройте изоляционной массой. Сырую нанесенную массу до полного застывания просушите над плитой. Затем на готовое основание намотайте спиральную нихромовую проволоку длиной не более 350 мм. Витки следует укладывать аккуратно на максимальной близости друг от друга, а верхний и нижний витки от 30 до 60 мм нужно оставлять в качестве выводов. Затем конструкцию еще раз покройте электроизоляционной смесью и просушите над плитой.

Заворотный конец проволоки отогните назад и плотно прижмите его к поверхности трубки, затем еще раз нанесите массу. И только после этого можно использовать нагревательный элемент конструкции.

Выступающую из-под нагревательного элемента проволоку нужно покрыть электроизоляционной массой. Не забывайте каждый раз при ее применении проверять качество своей работы.

Когда основание будет целиком покрыто изоляцией, можно собирать и сам мини-паяльник. Концы нихромового нагревателя соединяются с ручкой, с этой целью протягивается электрический шнур в термостойкой изоляции сквозь внутреннюю пластмассовую полость. Обязательно изолируйте и просушите оголенные участки и наденьте на нагреватель жестяной защитный кожух, соедините его с рукояткой. После этого прибор готов к использованию.

Подключение паяльника 12 В

Источники питания 24 и 12 Вольт

Очень важно, чтобы соединение питающего шнура к источнику тока было наиболее безопасным. Для этого используют различные разъёмы, входящие плотно в гнёзда энергоблоков

В зависимости от конструкции НП, требуемых характеристик тока питания, видов источников электроэнергии используют вилки, зажимы, хомуты, штыревые наконечники или штекеры для автомобильного прикуривателя.

Так как минипаяльники не имеют автоматического регулирования нагрева, их надо периодически отключать. В противном случае прибор выйдет из строя. Чтобы быстро выключить паяльник, разъёмы питания должны быть удобны в этом отношении.

Индукционные

Не надо путать индукционный паяльник с импульсным — во многих источниках допущена эта ошибка, так некорректно называют, например, самоделки из резисторов, на основе трансформаторов.

У индукционного нагрева принцип иной — ток поступает на катушку с витками проволоки, возникают электромагнитные поля, вихревые потоки (токи Фуко). Происходит трансформация электромагнитного поля в тепло. Это явление используется в особой разновидности водонагревателей (ВИНы), в микроволновках, а также в металлургии.

Недостаточно лишь намотать витки меди на кожух с жалом и включить в сеть питания — этот нюанс упускается во многих источниках. Подключать надо к инвертору — к устройству-модификатору переменного тока.

Самодельный инвертор собирается в корпус, который можно расположить отдельно (на кабеле питания) или одновременно использовать как ручку для паяльника. На всем известной китайской торговой площадке продаются такие комплекты или готовые сборки. Жало вставляется не в кожух, обмотанный нихромовой нитью, а внутрь витков, причем стеклоткань можно не применять.

Особенность:

• бесконтактный нагрев, то есть витки катушки могут и не касаться жала, которое накаляется до красного за несколько секунд;
• интенсивность нагрева чрезвычайно высокая: так плавят металлы даже в бытовых условиях, поэтому надо подобрать толстую ручку.

Сборка

Принцип элементарный: собирается стандартный корпус паяльника, только без стекловолоконной ткани, нихромовой нити. Голое жало или кожух с ним помещается внутрь индукционной катушки. Пользователь уже смотрит сам, как разместить последний элемент компактно на ручке: это возможно, так как медь пластичная, а балласт небольшой.

Можно было бы взять инвертор от сварочного аппарата, но он слишком сильный. Если же такое маломощное устройство есть или создано самостоятельно, то процесс предельно прост:

1. Собирается нагревательная часть: ручка+кожух (можно и без него)+жало. Стекловолоконной ткани, нихромовой проволоки не потребуется.
2. Витки медной проволоки (индукционная катушка) наматываются на описанную выше часть.

Индукционный нагрев чрезвычайно интенсивный, простой самодельный прибор может раскалить за несколько секунд металлический стержень не только дол красного, но и до белого цвета, причем без непосредственного контакта последнего с витками. Создание самодельного инвертора — вопрос, по которому есть отдельные статьи.

Как сделать импульсный паяльник своими руками

Для изготовления импульсного паяльника понадобится небольшой ферритовый сердечник и медная проволока толщиной 2 мм. Нужно будет намотать 12 витков проволоки на ферритовый сердечник. Концы проволоки необходимо зачистить и залудить. Они понадобятся в дальнейшем для подключения паяльника.

Далее необходимо собрать схему, состоящую из следующих компонентов:

• Резисторы (2 шт. на 470 Ом и 2 шт. на 10 кОм);
• Выпрямительные диоды 1N4007 (2 шт.);
• Полевые транзисторы IRFZ44 (2 шт.);
• Один конденсатор на 22 нФ.

Также понадобится кнопка включения, один разъем для подключения штекера от блока питания на 12 Вольт и металлические клеммники. В качестве жала паяльника можно использовать тонкую медную проволоки или же скрепку.

Полевые транзисторы, поскольку они могут сильно перегреваться, обязательно нужно устанавливать на радиаторы охлаждения. Затем к компонентам схемы необходимо будет припаять ранее выведенные обмотки трансформатора и конденсатор.

Также нужно не забыть установить кнопку питания импульсного паяльника и разъем для подключения питания. Для удобства импульсный паяльник лучше всего установить в самодельном корпусе, который будет защищать схему от механического повреждения.

Импульсное устройство своими руками

Иногда для работ нужен тонкий паяльник, ведь проделать ювелирную пайку толстым инструментом сможет не каждый. Пайку мелких деталей или электронных компонентов, имеющих пластмассовый корпус, нужно проводить быстро, чтобы не расплавить проводки.

Часто радиолюбителям нужно выполнять дома мелкие работы. Их удобно сделать импульсным паяльником.

На медное жало небольшими импульсами подается ток во время пайки, а не постоянно. Это экономичный вариант пайки.

Схема импульсного паяльника.

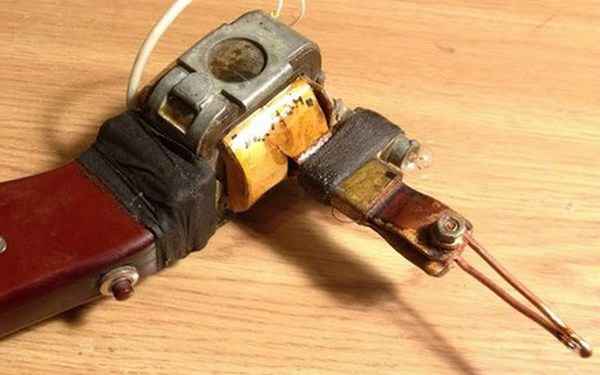

Импульсный паяльник своими руками изготавливают из трансформатора.

Этапы изготовления:

• разобрать корпус трансформатора;
• снять обмотку;
• изготовить новую обмотку из медной шины;
• подсоединить жало из медной проволоки;
• приварить или прикрутить концы к обмотке;
• сделать 2 отверстия в корпусе трансформатора;
• закрепить жало;
• заменить выключатель кнопкой;
• плату поместить в корпус и завинтить его;
• сделать ручку.

Для изоляции шины необходимо положить стекловолокно или другой изолятор.

Переделка старого паяльника

Старый паяльник 220 в можно переделать на 12 вольтовый НП. Для этого поступают следующим образом:

1. На корпусе отвинчивают два винта и извлекают жало.
2. Снимают ручку и разнимают скрутки проводов сетевого шнура и нагревателя.
3. Поддев ножом втулку, вынимают из корпуса нагревательный элемент.
4. Снимают термополотно, слюдяные оболочки, сматывают два слоя нихромовой нити. Впоследствии понадобится нагревательная проволока только верхнего слоя.
5. На переднем торце трубки (со стороны жала) закрепляют кольцом медную проволочку, один конец которой скручивают с нихромовой нитью.
6. На трубку наматывают нагревательную спираль, конец которой скручивают с другим отрезком медной проволоки.
7. Спираль закрывают слюдяной оболочкой.
8. Пригибают к трубке передний медный провод и покрывают стержень вторым слоем слюды.
9. Выводы медных проводов соединяют с сетевым шнуром.
10. Нагревательный элемент оборачивают термополотном и вставляют его в кожух паяльника.
11. Вставляют жало и фиксируют его винтами.
12. С другой стороны одевают рукоятку.
13. Вилку шнура можно удалить. Вместо неё присоединить контактный разъём, соответствующий гнёздам блока питания.
14. 12 вольтовый паяльник готов к работе.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

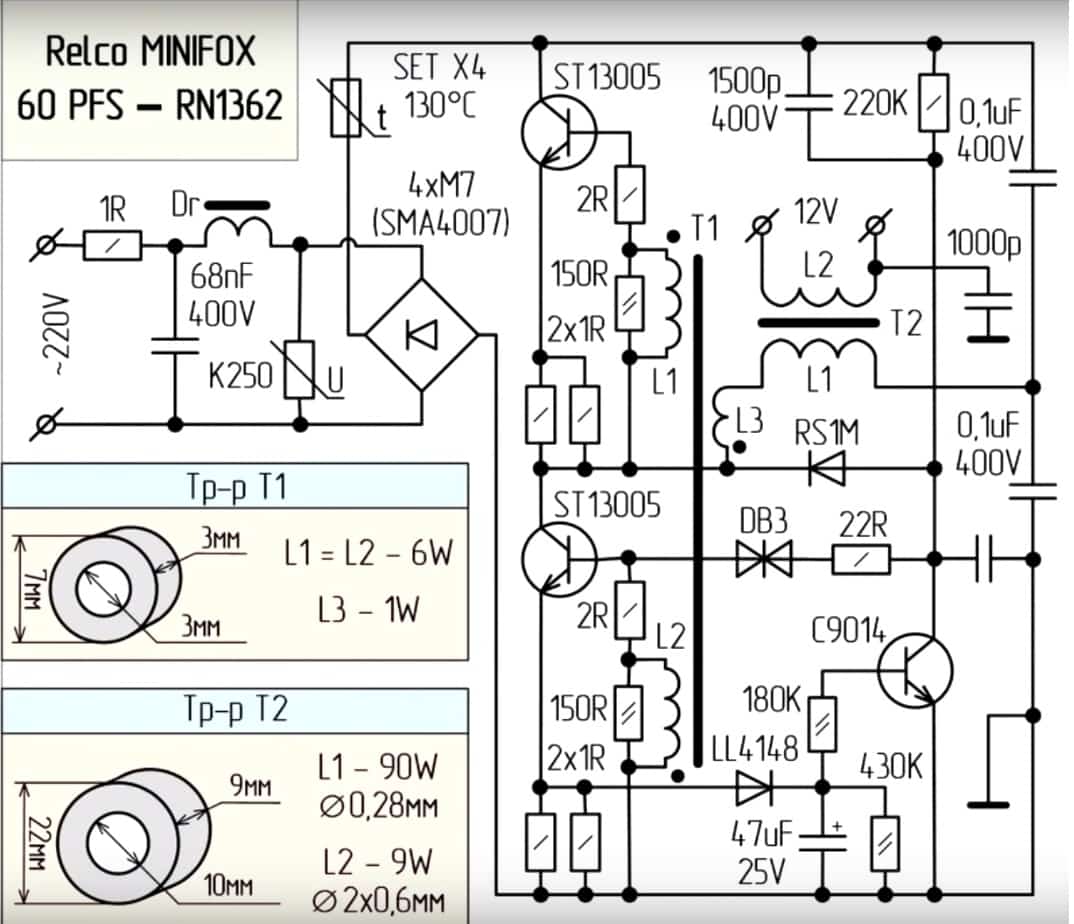

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис

14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

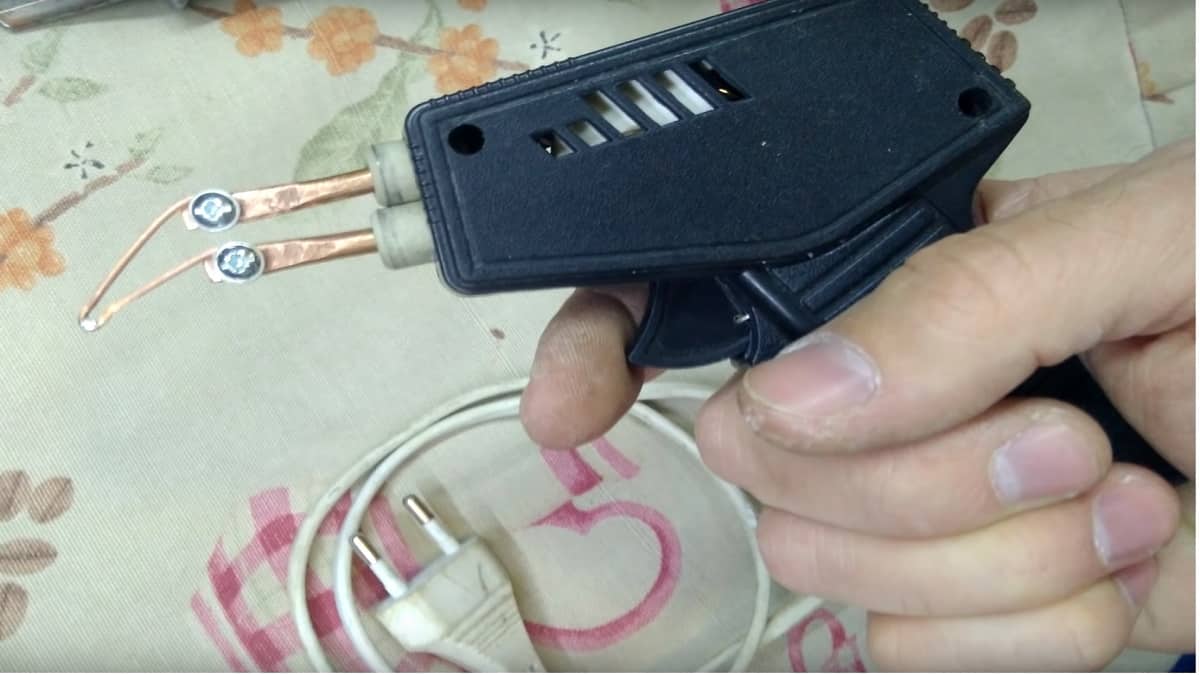

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

МИНИАТЮРНЫЙ ПАЯЛЬНИК СВОИМИ РУКАМИ

В статье описана конструкция самодельного миниатюрного паяльника, изготовленного на основе стандартных деталей, без применения токарно-фрезерного оборудования.

Изготовление из резисторов МЛТ и ПЭВ

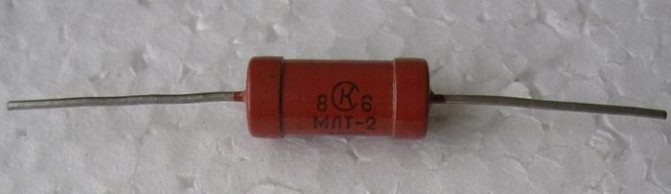

Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

Для его создания, помимо самого резистора, понадобятся:

• две изолированные одножильные медные проволоки;
• деревянный брусок.

Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

Почему станок эффективнее дрели

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на поверхность пайки;2) Залудить их припоем;3) Снова нанести флюс на контакты;4) Запаять зазор между контактами.

Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим

Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Что нужно для надежного контакта

Основные критерии:

• Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
• Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
• Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
• Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
• Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.
