Споттер своими руками

Как сваривать детали с помощью споттера?

Существует признанная технология работы с помощью споттера, которую определили мастера кузовных ремонтов. Она актуальна при ремонте труднодостижимых деформированных частей кузова на автомобиле. Часто такая схема работы применяется по отношению к деформированным дверям автомобиля, крыльям и другим частям транспорта. Она актуальна везде, где усилия направлены к внешней стороне рабочей поверхности и где расположен деформированный участок конструкции.

Точечную сварку выполняют с помощью поступающего тока, а затем локальная поверхность выравнивается упором или инерционным молотком. Благодаря таким манипуляциям достаточно быстро поврежденная часть автомобиля вытянется в исходное положение.

Потом деформированная и выровненная поверхность шлифуется. Это нужно делать так, чтобы точки были удалены от сварки и рабочая поверхность была гладкой. Не забывайте об обязательном заземлении для корпуса, также от аккумулятора должна быть отсоединена отрицательная клемма.

Технология сварки с помощью споттера выглядит следующим образом:

• деформированный участок на автомобильной детали тщательно зачистите, пока не будет видна поверхность металла;
• прикрепите к подготовленной поверхности заземлительный контакт;
• приварите крепежные элементы;
• захватите эти элементы с помощью специальных приспособлений и инструментов, которые будут нужны для плавки металлов;
• вытягиваем деформированный участок поверхности металлической конструкции;
• приваренный элемент можно с легкостью удалить своими руками с помощью вращательных движений;
• очистите поверхность детали, которая ремонтировалась и приготовьте этот участок к шпатлевке.

Чтобы работать при помощи споттера, независимо от того, самодельный он или заводской, нужно иметь навыки сварочных работ. Также нужно соблюдать правила эксплуатации данного аппарата и выполнять правила проведения сварочных работ. Все это позволит отремонтировать деформированную часть автомобиля быстро и успешно.

Споттер станет незаменимым при выполнении всевозможных ремонтных работ на кузове автомобиля, требующих точечного сосредоточения. А как вы смогли убедиться, этот аппарат можно собрать и своими руками.

https://youtube.com/watch?v=tf5-uJ_pn-o

Изготовление корпуса

Первое, за что стоит взяться это за изготовления основы для закрепления самодельного споттера. Для нее лучше выбрать материал на основе диэлектрика. Для изготовления неподходящего корпуса, лучше составить подробный чертеж, и указать расположение основных узлов конструкции.

Хорошим вариантом для корпуса может послужить старая микроволновка или сварочный аппарат. Нужно удалить лишнее оборудование и поместить новое, так, чтобы нагрузка была равномерно распределена по объему короба. Если вы планируете часто перемещать споттер, можно установить колесики на нижней части корпуса.

Крючки, рычаги и прочие приспособления

Рихтовщику, который работает над приданием деформированному кузову первоначальной формы, для выполнения полного объема ремонтных работ с автомобильным покрытием пригодятся также:

Выпуклые, упругие, вытягивающие, выравнивающие, универсальные ложки.

Рекомендуем: Как снять панель приборов на ВАЗ-2114 в 12 этапов? Особенности и подробная инструкция

Ложкоподобные инструменты производят выгибание и вытягивание труднодоступных (внутренних) частей кузова.

Другие рычаги для контактного ремонта.

Рычаги применяются там, где обычного человеческого усилия не хватает.

Правка и рихтовка автомобилей производится, начиная с самой большой вмятины, с использованием подходящих инструментов, при этом рихтовочные молотки остаются основным выпрямляющим приспособлением.

В целях выравнивания вдавленных частей неотрихтованного кузова автомобиля применяется гидравлический кузовной ремонт. С помощью насоса со всевозможными прямыми и фигурными насадками, оснащенного цилиндрами и работающего на гидравлическом механизме, осуществляют вакуумную вытяжку вмятин авто.

При невозможности сделать выпрямление с помощью насосов полезными могут стать зажимы и захваты. В рихтовочные комплекты обычно включают несколько таких зажимающих приспособлений разных размеров (диаметров). Также захваты различаются между собой количеством креплений (их может быть от 1 до 3 шт.) и способом фиксации (самый распространенный метод укрепления на кузове — с помощью шурупа).

Пневмомолотки используются для качественного рихтования труднодоступных мест авто. Также для выполнения особо сложных рихтовочных работ существуют специальные металлические механические агрегаты, имеющие несколько опор (от двух до четырех), между которыми закреплен опускающийся и поднимающийся стержень. Он просовывается в заранее проделанное отверстие той части кузова, где требуется вытягивание. Вместе со стержнем на таком приспособлении обычно используются крепления.

Перед началом рихтовочных работ следует, осмотрев повреждения авто, из всего разнообразия специнструментов подобрать те, которые помогут в рассматриваемом случае. Для небольших повреждений подойдет домашний рихтовочный набор, чтобы выполнить выпрямление более глубоких вмятин, следует прибегнуть к помощи специалистов из авторемонтной мастерской.

Изготовление или подбор питающего трансформатора

Если готовый аппарат, с необходимым напряжением найти трудно, то можно сделать самостоятельным образом. Сила напряжения должна соответствовать необходимому значению – до 1500 А. Для этого выбирается магнитопровод, с длиной не превышающей 400 мм². Расчет габаритов проводят с учётом распределения обмотки.

Ш-образный сердечник, должен иметь первичную обмотку (200 витков) из провода, сечение которого 2,5 мм² и возможностью подсоединения концов к электрической цепи. Вторичная (7витков) – 50 мм², с учетом подключения к клеммам.

Вторичная обмотка аккуратно убирается при помощи зубила или стамески. Необходимо избежать повреждения изоляции первичной обмотки. Затем наматывают кабель из семи витков, с сечением 50 мм². При наличии провода, имеющего меньшее сечение (30 мм²), на вторичной обмотке понадобится увеличить численность витков (до 10).

В качестве питающего оборудования подойдет аппарат из полуавтомата (проводятся вышеуказанные действия), а также инвертор.  Сила напряжения последнего – наилучший выбор. Для этого узел трансформатора помещается в схему на место Т2, а другие элементы собираются с учетом параметров цепи.

Как проводится контактная сварка

Сварочные работы дома может потребоваться выполнять каждому во время ремонта. Инвертор может пригодиться для установки металлических деталей или же в мини-мастерской на дому.

Принцип работы инвертора такой:

• металл нагревается от электрического тока;
• затем он плавится и застывает после образования сварочного шва;
• чтобы закрепить части и защитить их от раздвигания, детали сжимаются электродами, по которым идет ток.

Для проведения домашних сварочных работ нужен мощный источник питания, а это может привести к перегреванию бытовых проводов. Заблаговременно проверьте качество своей проводки, при необходимости ее замените.

Во время точечной сварки нужно соединить две заготовки по прилегающим краям. Это потребуется при установке небольших деталей из тонкого материала, в частности, металлических прутов толщиной до 0,5 см.

Варианты соединений

При контактной сварке поверхности могут быть соединены такими способами:

• непрерывным оплавлением;
• прерывистым;
• сопротивлением.

Во время работы с помощью оплавления нужно детали или же листы металла соединить или же нагреть током вплоть до плавки. Данная технология актуальна для таких видов работ:

• обработка цветного металла или низкоуглеродистой стали;
• установка меди, стали или латуни.

Однако подобный метод не особо пользуется популярностью из-за того, что к температуре предъявлены жесткие требования, а также потому, что в соединительных зонах не должно быть примесей.

При непрерывной оплавке заготовок потребуются сварочные клещи и прочие фиксаторы. Соединение деталей происходит при включенном токе. Когда края деталей оплавятся, произойдет осадка, а токовая посадка выключится. Таким образом монтируют тонкостенные трубопроводы, однако можно и соединять заготовки, которые отличаются по структуре. Ключевое преимущество метода — это оперативность. Но есть риск, что по сварочному шву вытечет металл с появлением угара.

Прерывистая оплавка выполняется при последовательном плотном либо ослабленном контакте. Посредством зажимных клещей сварочную линию замыкают в области соединения заготовок, чтобы температура поднялась до 900−950 градусов. Данный метод используется в случае недостаточной исходной мощности прибора для непрерывной оплавки.

Контактная сварка решает следующие задачи:

• подготавливается поверхность для монтажа (контуры зачищаются и выравниваются);
• края заготовок соединяются и крепятся прижимными деталями;
• включает источник тока;
• края заготовок при работающем устройстве прогреваются и оплавляются;
• выполняется осадка и включается ток.

Эти виды сварочных процессов по технологии мало отличаются друг от друга, однако они отличаются токовой подачей и креплением деталей.

Чтобы сваривать детали точечным методом для бытовых нужд, устройство можно сделать самостоятельно. Ключевыми его механизмами являются:

• зажим;
• прибор подачи напряжения на конденсаторах. В нем на низковольтную обмотку прикрепляют электрод.

Второе зажимное крыло — это опорное, его можно монтировать с крупными деталями.

Как сделать споттер своими руками

Зная устройство сварочного аппарата, можно смело решиться сделать споттер своими руками. Самодельный Spoter будет состоять из подручных деталей, купить нужно только то, чего дома, обычно, не бывает (если желающий собрать споттер не мастер-ремонтник). Суть устройства такова: блок управления передает на стаддер ток, который доходит до электрода, на котором перемещается обратный молоток (металлическая болванка). С помощью обратного молотка корректируется деформированный участок поверхности кузова авто.

Купить сварочный аппарат такого типа не всегда может быть целесообразно, тем более что стоимость качественного оборудования не так уже и мала. Потому рассмотрим устройство аппарата, чертежи и разберемся как быстро и из чего сделать самодельный споттер. Разберем по схеме блок управления, трансформатор и пистолет.

Блок питания своими руками

Блок питания состоит из трансформатора и диодного моста, который собирается на диодах Д226Б. Они необходимы для зарядки емкости С1. В свою очередь конденсатор открывает тиристор V9, после нажатия кнопки S3. Тиристор помещается в диагональ моста, от которого питается обмотка (первичная) трансформатора Т2. Когда тиристор открыт – происходит процесс сварки, а после того, как емкость исчерпает свой заряд, происходит закрытие тиристора, и, соответственно, работа устройства прекращается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется резистором переменным R1. Трансформатор обязательно должен быть мощным.

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор, можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки, следует увеличить емкость С4.

Споттер своими руками: мотаем трансформатор

В процессе создания споттера своими руками, самой трудоемкой работой считается изготовление трансформатора. Обмотка занимает длительное время, но без этого этапа результата не будет (разве что в наличие есть лишний трансформатор). Мотать можно на Ш-образном и кольцевом железе. Провод для второй обмотки можно брать медный или алюминиевый. Изоляцию между мотками нужно делать хорошую из лакоткани или бумаги трансформаторной в несколько слоев (5-6). Бумагу можно, для надежности, пропитать парафином.

Самодельный обратный молоток

Обратный молоток нужен для рихтовки кузовной поверхности. Сначала нужно собрать пистолет и присоединить его к блоку управления. Для этого берется толстый кабель, который присоединяется к электроду, а на кнопку нужно вывести три провода. Длина электрода должна быть в пределах 40-45 см, а в диаметре 12-16 мм. На электрод одевается тяжелая болванка. Она и будет обратным молотком, перемещаться должна свободно. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто.

Силовой соединяющий кабель должен иметь сечение равное или большее, чем шина вторичной обмотки трансформатора. Рекомендуемая длина проводов не должна превышать 2,5 м. На этом, подведем итоги: изготовить споттер своими руками реально.

Рабочая схема споттера

Для корректной сборки инструмента необходимо разобраться в принципиальной схеме работы споттера.

Схема блока питания.

Работает такая схема по следующему принципу: при включении споттера на трансформатор Т1 подается напряжение. Далее оно преобразуется и поступает с его вторичной обмотки на диодный мост. Затем проходит через замкнутые контакты переключателя «Импульс» на конденсатор С1, который начинает заряжаться. Поскольку тиристор в это время закрыт, электрический ток на сварочный трансформатор не поступает.

Принципиальная схема работы споттера

Чтобы запустить этот трансформатор и получить на его вторичной обмотке сварочный ток, необходимо изменить положение переключателя «Импульс», который отключит конденсатор С1 от зарядки и подключит его к цепи управления тиристором. Ток, образовавшийся в результате разряда конденсатора, предварительно проходит через сопротивление (R1), отвечающее за режимы работы аппарата, и поступает на управляющий электрод тиристора, что приводит к его открытию.

Порядок изготовления

Изготовление начинают с корпуса. Для основания подбирают прочную текстолитовую панель, служащую диэлектриком. На ней будет удобно закрепить на винтах все основные компоненты. Размещать их следует просторно, чтобы обеспечить достаточное воздушное охлаждение. Для поддержания циркуляции воздуха в нижней части стенок и в крышке корпуса следует просверлить несколько отверстий. Прежде чем начинать сверлить, следует изготовить эскизный чертеж и проработать взаимное расположение компонентов конструкции на нем.

Каркас корпуса сваривается из уголка, к нему крепится основание и боковые стенки. К верхней крышке крепится ручка для переноски устройства.

Если под рукой есть корпус от старого сварочного инвертора, он позволит сэкономить много времени на размещение и крепление клемм и регуляторов.

Если кабели имеют достаточное сечение (от 100мм2), то их вместе с разъемами под резьбу или быструю фиксацию также можно будет заимствовать для споттера. Длину рабочего кабеля следует ограничить 1,5 метрами.

Подойдёт и массовый зажим: с резьбовым креплением или крокодил.

Рабочий пистолет споттера требует точности и аккуратности в изготовлении. Если предстоит большой объем работ, лучше купить готовый промышленного производства. Если же использование будет эпизодическим, то выдержит и самодельный.

Рукоятку для пистолета часто заимствуют у клеевого пистолета либо у горелки от полуавтомата. Оба прибора имеют готовую клавишу включения. Энтузиасты, решившие сделать аппарат на 100% собственными руками, до заимствования не унижаются и выпиливают детали рукоятки из текстолита. В одно половине делают пропил для крепления стержня электрода, в другой крепят клавишу включения и систему освещения рабочей зоны.

Важная деталь, требующая внимательности при изготовлении – это кронштейн. Его делают из меди, из квадратного профиля, электрод изготавливают из медного либо латунного прутка диаметром 1-1,5 см.

Медный сварной кабель залуживают и распаивают в отверстиях кронштейна. Если кабель снабжен управляющими жилами, то 2 из них используют для коммутации управляющего сигнала от клавиши «Пуск», а остальные — для системы подсветки рабочей области. Если такого кабеля нет, проще разместить в рукоятке 3-вольтовую литиевую батарейку. Ее хватит для работы светодиода подсветки в течении нескольких месяцев.

Обратный молоток, или инопуллер — технологически самая сложная в изготовлении часть споттера для кузовного ремонта, сделанного своими руками. Приспособление промышленного производства стоит достаточно дорого для того, чтобы попытаться сэкономить и изготовить его самостоятельно.

Эскизный чертеж обратного молотка.

В качестве источника комплектующих для инопуллера обычно берут металлический монтажный пистолет для туб емкостью 300 мл. Держатель для тубы срезают, используют механизм подачи и рукоять. На круглую площадку приваривают три прутка диаметром 6-10мм. Они станут упорными стойками молотка. Из такого же прутка потребуется выгнуть кольцо диаметром 9-11 см и приварить к нему свободные концы прутков. Кольцо зачищают, шлифуют и покрывают в два- три слоя изоляционной лентой. Это позволит избежать его приваривания к рихтуемой поверхности и защитит ее от царапин.

Шток обрезают и приваривают к нему отрезок шпильки. На шпильку наворачивают две гайки с проложенными между ними двумя шайбами. Они образуют клемму для крепления сварочного кабеля.

Обратный конец штока затачивают под срезанный конус так, чтобы плоская вершина была диаметром около 3 мм. Это можно сделать на токарном станке либо зажав шток в патрон дрели и затачивая его на абразивном камне.

Осталось запастить монтажными шайбами и шпильками для приваривания к рихтуемой поверхности — и самодельный споттер из сварочного аппарата готов к эксплуатации.

Как сделать электрод для споттера

Электроды и адаптеры для споттера — это небольшие цилиндрические насадки из латуни, каждая из которых используется для работы с определенными типами сварочного крепежа: шайб, гвоздей, шпилек, заклепок волнистой проволоки. В магазинах каждый из таких элементов может стоить от 500 до 1000 рублей и более, а для обычной кузовной работы необходимо как минимум пять-шесть разновидностей электродов:

• для колец;
• для точечной сварки;
• для волнистой проволоки;
• для сварки угольным электродом;
• для треугольных шайб;
• для шпилек и гвоздей.

Изготовить их самостоятельно не так уж и сложно, но требуются определенные навыки и наличие соответствующего оборудования. Как вариант, можно своими руками изготовить только самые простые насадки, а более сложные заказать в мастерской с токарным и сверлильным оборудованием.

Точечная сварка на основе инвертора

Контактная сварка из инвертора, изготовленная своими руками, является наиболее распространённым видом самодельного споттера для рихтовки. Существует множество способов сборки этого прибора.

Такой вид споттера очень похож на контактную сварку и является ее модификацией. Но его конструкция имеет отличительную черту — в ней отсутствуют клещи. Именно поэтому его можно считать аналогом электродуговой сварки, в которой ток проходит сквозь корпус автомобиля. Один контакт сварки присоединяется к поверхности, а вторым выступают насадка и шток.

Инверторное устройство

Основной деталью устройства является пистолет, который можно сделать из аналогичного приспособления для строительного клея или от полуавтоматической сварки. Многие интересуются, как собрать пуллер своими руками. Схема довольно простая.

Включает она в себя следующие элементы:

• инверторная сварка;
• реле трёхстороннее.

Для того чтобы собрать его, понадобятся такие детали:

• 200 вольтовый тиристор;
• трансформатор, который регулирует напряжение и понижает его до 12 вольт;
• реле (30 ампер);
• диодный мост;
• контактная группа;
• кнопка для управления.

С помощью диодного моста происходит подключение трансформатора к сети, а к мосту подсоединяется тиристор.

Споттер работает по следующему алгоритму:

• нажимается кнопка питания, запускается конденсатор и на незначительное время тиристор и резистор;
• в последующем с помощью диодов подаётся напряжение на трансформаторную обмотку;
• дальше электрод (направляющая) сваривается с поверхностью автомобиля;
• при разрядке конденсатора закрывается тиристор, а трансформатор теряет ток;
• работа аппарата завершена, и только конденсатор продолжает заряжаться от трансформатора для дальнейшей работы.

В качестве альтернативы тиристоры и диодный мост заменяются симистрами. Конструкцию самодельного споттера необходимо тщательно рассчитать для его правильной работы. Он должен работать без перебоев даже с минимальными вложениями.

Необходимые материалы для работы

Для сбора аппарата нужно до 40 кубических сантиметров металла. По периметру тиристора перегревы случаются редко, чаще всего они возникают после кабеля. Шток устройства тоже может сильно нагреваться, поэтому желательно его делать из латуни.

Кабель аппарата должен быть с сечением 70 кв. миллиметров, а для длины молотка его достаточно 2 метров. Также необходимо обустроить импульсное управление.

Для начала следует вместе с медной шиной обмотать трансформатор вторичной обмоткой. Она может быть и алюминиевая. После этого нужно ещё два раза намотать слои обмотки. В результате должна получиться обмотка на 250 квадратных миллиметра (5 обмоток с шестью витками).

Основные компоненты для сборки

1. Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
2. Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
3. Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.
4. Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
5. Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.
6. Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.

ПОСМОТРЕТЬ Спотер на AliExpress →

Сборка обратного молотка (инопуллера) своими руками

• стальной пруток длиной 60 см, диаметром 17 мм, с резьбой на обоих концах;
• стальная втулка со сквозным отверстием диаметром 15 мм, длиной 15 см и диаметром 40 мм;
• возвратная пружина;
• гайки и шайбы ограничителя хода;
• адаптеры для крепления электродов.

Вначале на конец прутка, предназначенный для крепления в пистолет, надевается шайба и плотно затягивается гайка. Затем пруток пропускается через втулку и возвратную пружину. На последнем этапе на нижнюю резьбу крепятся шайба и гайка, а затем навинчивается адаптер электрода.

Во время работы массивная втулка будет отталкиваться от пружины и совершать возвратно-поступательные движения между двумя шайбами.

Изготовление рабочего пистолета

Это связано с тем, что пистолет для споттера состоит всего из трех деталей: корпуса, контактного стержня и выключателя. Контактный стержень обычно изготавливают из латуни. На одном его конце находится резьба для крепления обратного молотка, а на другом — зажим для подключения питания.

Для тех, делает такие устройства собственными руками, поместить его в пистолетный корпус или использовать как есть — дело личных предпочтений. При этом, несмотря на низкое напряжение сварки, он должен быть обязательно заизолирован: таковы требования правил техники безопасности.

ПОСМОТРЕТЬ Спотер на AliExpress →

Трансформатор для споттера

При этом авторы этих поделок не сообщают, на какой ток рассчитаны их устройства, а это очень важно, т. к. проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали

Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В)

проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали. Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В).

Для споттера, собранного своими руками и предназначенного только для кузовного ремонта, достаточно мощности 1.5÷2 кВт. Рассчитать, сколько должно быть витков во вторичной обмотке трансформатора, несложно.

Для этого количество витков первичной обмотки (новой) надо разделить на частное от деления 220 на 7÷8. Обычно получается буквально несколько витков.

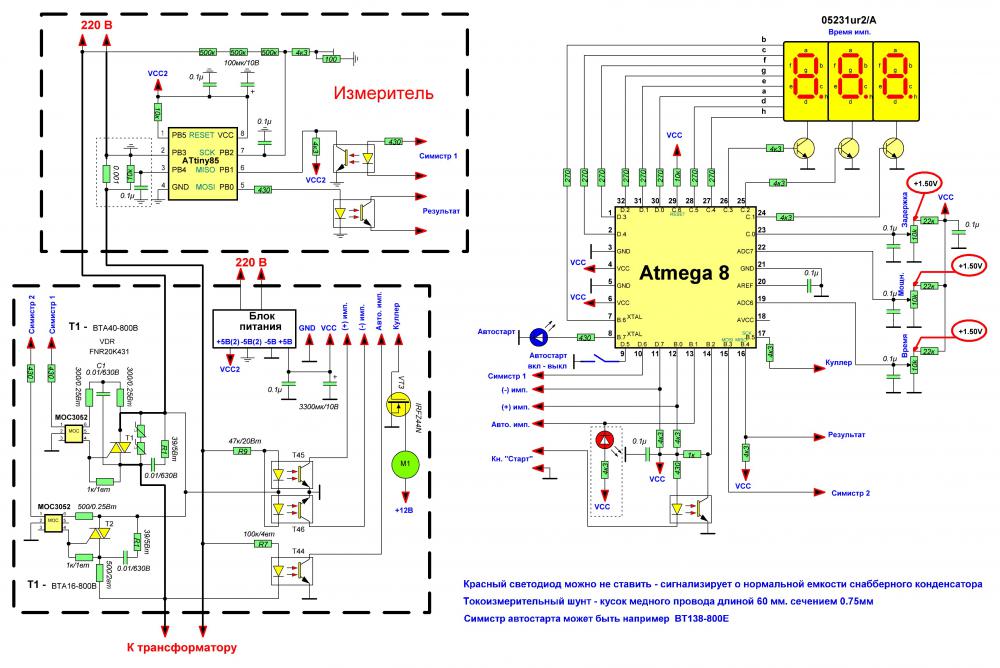

Схема блока управления

Во многих из предлагаемых устройств реализованы регулировки тока и напряжения холостого хода, а также управление длительностью сварочного импульса. Их изготовление предполагает определенную квалификацию, а применяемые детали не так уж и дешевы.

Выбор одной из таких схем целесообразен, если предполагается делать споттер для коммерческого использования в небольшой автомастерской. А для устройств, которые изготавливаются своими руками и используются в домашних условиях, имеются более простых решений.

Простой способ рихтовки и сварки кузова

Понятно, что вопросом «сделать проще и дешевле» народ занимается долгое время. Способ «вытягивания» вмятин изобрели давным-давно. Дело довольно примитивное: вмятина выравнивалась специальным молотком обратного действия или с помощью лебедки и приваренного к кузову крепежного крючка.

Побочные эффекты такого народного творчества часто превышали само аварийное повреждение: во время приваривания крюка портилась дополнительно поверхность кузова. Но только в случае, если использовался обыкновенный классический сварочный аппарат.

А вот если проводится сварка споттером, то качество рихтовки кузова на порядок выше. Начнем с того, что споттер – это специальный аппарат для производства сварки высокой точности. Это называется точечной сваркой.

Если говорить о профессиональной качественной рихтовка кузова, без споттера не обойтись. А ведь можно сэкономить немалые деньги, не потеряв при этом качество ремонтных работ. Способ заключается в том, чтобы сделать споттер своими руками из сварочного аппарата. Заходим, читаем, разбираемся.

Это интересно: Как сделать слесарный верстак своими руками: излагаем детально

Устройство и принцип работы споттера

Споттер состоит из следующих элементов:

• сварочного аппарата, который может быть трансформаторного или инверторного типа;
• кабелей (силового кабеля и кабеля массы);
• сварочного пистолета (стаддера);
• электрода с инерционным молотком.

При нажатии кнопки на стаддере на него начинает поступать ток. В зависимости от выбранного режима подача тока может быть постоянной или в виде одного короткого импульса. Далее, ток поступает на электрод, который может иметь наконечники разной формы.

Аппарат работает по следующему принципу.

1. Место на кузове автомобиля, которое требуется выровнять, зачищается от краски. Также следует зачистить небольшой участок для подсоединения кабеля массы.
2. К электроду споттера прикрепляется какой-либо крепежный элемент, например, шайба, и приваривается к месту рихтовки.
3. За шайбу цепляется инструмент для выравнивания, после чего вмятина вытягивается.

Вытягивание вмятин можно проводить и без приваривания крепежных элементов. В таком случае на электрод с инерционным молотком требуется установить заостренный наконечник. Электрод прикладывается к нужному месту детали, и наконечник приваривается к ней коротким разрядом тока. Далее, не отрывая электрода от детали, проводят удары молотком в обратном от наконечника направлении, тем самым вытягивая вмятину (по алюминию использовать обратный молоток нельзя). После устранения дефекта приваренный конец электрода легко отламывается.
