Спирто-канифольный флюс: применение и пропорции для приготовления раствора своими руками

Применение

Спирто-канифольный флюс на протяжении многих лет не теряет актуальности благодаря удобству применения и положительным результатам пайки.

Он гарантирует прочное соединение многих деталей, прежде всего, медных изделий. С помощью спирто-канифольного флюса паяют радиосхемы и платы. Он хорошо растекается, достигая труднодоступных мест. При работе используют легкоплавкие припои (до 330 ℃).

В настоящее время в продаже есть весь ассортимент средств для пайки, в том числе спирто-канифольный флюс СКФ. Стараются как отечественные, так и зарубежные производители.

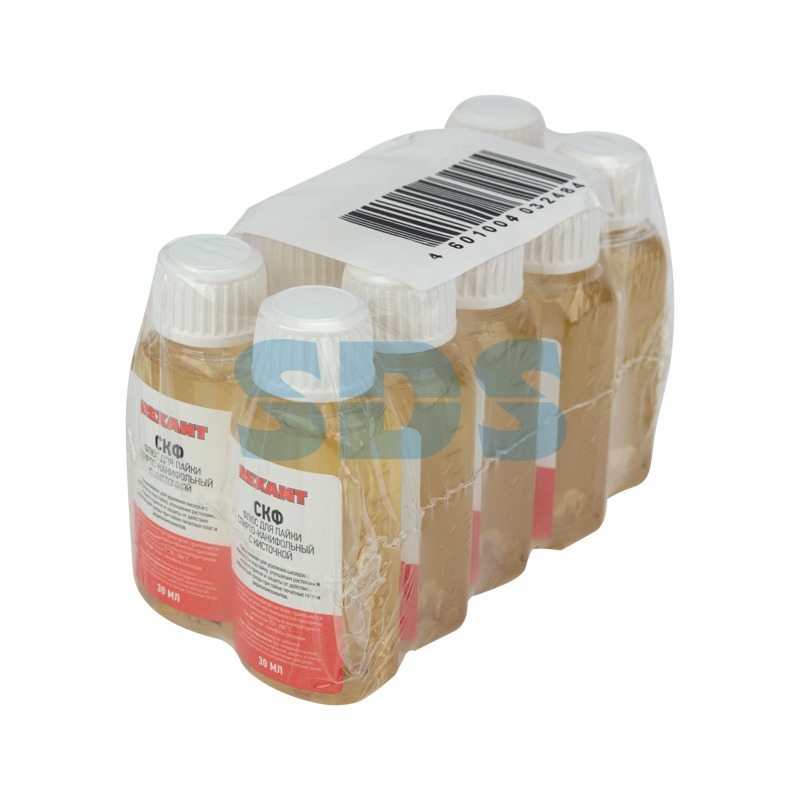

Можно купить готовый флюс СКФ и не заниматься самодеятельностью. Если все пропорции соблюдены в соответствии со стандартами, состав оправдает надежды.

Виды канифоли

Живичная.
Экстракционная.

Добывают первый вид канифоли благодаря хвойным деревьям. Это их живица. В Российской Федерации такая добыча ведется в основном из сосны. Остается это вещество, после того как был добыт скипидар из живицы. Он состоит в большей мере из терпенов.

Как образуется в сосне живица, пока еще не ясно. Но когда она свежая, только появившаяся на поверхности ствола дерева, тогда она имеет светлый цвет вязкой структуры. Спустя какое-то время при хранении жидкость густеет. Тогда из нее можно извлечь смоляные кислоты. Если канифоль является первичной, значит, ее получили из свежей кислоты, если же ее получили в результате изомеризации, то такая канифоль называется вторичной.

Арбузов уже давно сообщил, что первичная канифоль, созданная из смол, является декстропимаровой, левопимаровой и а-сапиновой. На второй план является изомеризованная кислота, которая находится на первом плане.

Существует два вида подобных кислот.

Абиетиновая кислота.
Дегидроабиетиновая кислота.

Рассматриваемый материал достаточно устойчивый. Его можно использовать в промышленной среде. Но ее может растворить не один вид спирта, среди них и этиловый, и бензол, и масло с эфиром.

Вредна ли канифоль

Достоинством канифоли является её относительная безвредность. В ней не содержится токсичных веществ. Однако при перегреве паяльником неядовитые смолы могут распадаться на более вредные составляющие (некоторые кислоты, пинолин и т.п.). Эти вещества также малотоксичны, но при длительном вдыхании могут вызвать аллергические реакции, раздражение слизистых и т.п.

Менее вредны в этом плане синтетические виды канифоли, так как они не содержат абиетиновой кислоты, но такие составы дороги. Также вредно длительное вдыхание частиц канифоли – оно может привести к астме. Поэтому работать с канифолью в производственных условиях нельзя без вытяжки и средств индивидуальной защиты органов дыхания.

В домашних условиях трудно представить мастера в респираторе, но и масштабы дымообразования в такой ситуации невелики. Вряд ли нечастое периодическое использование канифоли дома может принести заметный вред, тем не менее, работа в проветриваемом помещении очень желательна.

За последние десятилетия химическое производство сделало гигантский шаг вперед. Уже никому не нужен натуральный каучук, многие природные красители также заменены искусственными. Но канифоль ещё долго будет использоваться в том виде, как и сотни лет назад. Недорогой и эффективной альтернативы пока не видно.

Что такое ШИМ — широтно-импульсная модуляция

Как спаять алюминий в домашних условиях, особенности пайки алюминия

Как правильно спаять два провода паяльником?

Что такое нихромовая проволока, её свойства и область применения

Что такое диэлектрическая проницаемость

Как правильно паять паяльником с канифолью

Что такое трансформатор, его устройство, принцип действия и назначение

Способы получения

Разновидности канифоли происходят от способа получения, состава и физического состояния. Основные различия способов производства являются вещества, из которых добывается состав.

Получение канифоли

Делится материал на три категории, живичная, таловая и экстракционная смола для пайки.

Живичная канифоль производится путем обработки живицы хвойных деревьев, основным растениям является сосна, ввиду доступности и распространенности. Основным отличительным моментом можно заметить отсутствие жирных кислот, применение которых недоступно некоторыми работами.
Экстракционная основа производится путем экстрагирования бензина и основной составляющей – доли древесины сосновых деревьев. Отличается более низким температурным порогом размягчения, темным цветом. Температура плавления начинается от 52 градусов, кислотное число варьируется от 145 до 175. Наличие жирных кислот в составе – 10%, если произвести химическое осветление вещества, он будет более похож на живичную субстанцию.
В сульфатцеллюлезном производстве выделяется побочный продукт – таловая канифоль. Подразделяется на несколько сортов по качеству и назначению, способ получения из сульфатного мыла. Более дорогие разновидности не уступают по свойствам натуральному продукту.

Подробное знакомство с основой поделки приводит к выводу, что он относиться к категории флюсов. В случае, когда не оказывается под рукой нужного предмета, можно использовать сварочную буру.

Разновидности

Существует три основных вида канифоли, каждая из которых имеет свои особенности:

1. Живичная. Ее получают из живицы хвойных деревьев, чаще всего применяют сосну, так как ее проще всего приобрести. Именно поэтому она получила свое название. Главная особенность – отсутствие в составе жирных кислот, так как производится из натуральных компонентов.

2. Экстракционная. Такое название получила исходя от метода ее получения – экстрагирования. Как и в предыдущем случае, основным материалом служат хвойные деревья, однако есть и новшество – обязательно должен присутствовать бензин. В конечном результате канифоль получается темнее, чем живичная. Она теряет свое агрегатное состояние при низкой температуре(примерно 52°С), а также имеет в своем составе жирные кислоты. Можно улучшить ее свойства за счет химического осветления.

3. Таловая. Данный вид канифоли производят от сульфатного мыла. Существует несколько разновидностей флюса, каждый из которых имеет свои характеристики. Например, таловая канифоль высшего класса по своим свойствам с живичной.

Что можно использовать вместо канифоли?

Как говорилось ранее, канифоль используется в роли флюса. Поэтому ее можно заменить любым другим видом данного расходного материала. Часто, в качестве замены используют буру.

Преимущества и недостатки

Канифоль для пайки имеет сильные и слабые стороны. Преимущества:

Не проводит электричество.
Является доступным и недорогим материалом для пайки. Связано это с тем, что материалы для изготовления канифоли распространены по всему миру.
Эффективно счищает с поверхности обрабатываемого материала оксидную плёнку.
Не растворяется в воде и поэтом жидкость не может смыть смолистый слой.
Сохраняет свои характеристики при отрицательной температуре.
Безопасна для человеческого организма. Смолистый материал не выделяет вредных испарений и не требует использования дополнительных средств защиты.

Недостатки:

Чтобы состав на основе смолы показал свою эффективность, необходимо уметь работать с ним. Рекомендуется потренироваться на нерабочих деталях или механизмах.
Канифоль не эффективна при работе с большими деталями.
Хрупкий материал, который требуется аккуратно транспортировать и хранить.

Как пользоваться

Основная сложность при применении спирто-канифольного флюса заключается в его нанесении. Поэтому обычно жидкость помещают в такой флакончик, у которого есть кисть — лучше всего для этого подходят флакончики от лака для ногтей, так как у них кисточка встроена.

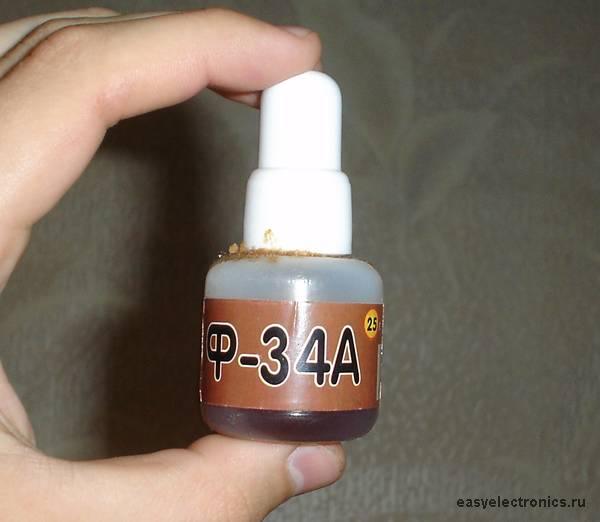

Иногда спирто-канифольный флюс помещают в емкости из-под глазных капель, чтобы можно было выдавливать по капле на место пайки. Это тоже помогает дозировать флюс, но для большинства мастеров кисть все же удобнее.

После нанесения СКФ можно начинать пайку. Используются легкоплавкие припои (до 330°C).

Где еще может быть применена смола?

Использование древесной смолы в качестве добавки в краски, ускоряет их высыхание. В электротехнике можно встретить кабеля, переложенные бумагой, пропитанной смолами. Низкая диэлектрическая проницаемость канифоли позволяет использовать ее для пропитки и создания изолирующего слоя между проводами высокого напряжения.

Автомобиль имеет несколько узлов, которые ремонтируются пайкой, особенно часто приходится приводить в порядок радиатор, устраняя протечки.

В пожарный предохранитель вставляют канифоль. Она плавится при повышении температуры нагрева устройства, размыкая цепь и защищая оборудование от перегрева.

Знаком с натуральным продуктом и смычковый инструмент. Музыканты перед каждым концертом натирают смычок канифолью. Натирание придает поверхности способность вызывать мелкие колебания при скольжении по струне. Звук получается глубже, насыщеннее. В домашних условиях можно воткнуть булавку в дерево и привязать к ней нитку. Достаточно провести по натянутой нити куском смолы и булавка «запоет».

Начальник участка ремонта радио и электронного оборудования Сердюков И. П.: «Канифоль добавляют в составы флюсов из минеральных масел и других веществ, предназначенных для пайки меди и бронзы. Она ослабляет антикоррозионную реакцию, и окисная пленка удаляется быстрее, при температурах ниже 450⁰. В домашних условиях приготовить флюс для меди можно растерев в порошок канифоль, и смешав ее с вазелином, растворить на паровой бане. Можно варить чистой смолой, окуная в нее паяльник».

Процесс пайки

Изучив основные свойства канифоли, можно приступать рассмотрению технологии пайки. Перед началом следует зачистить деталь от ржавчины и осуществить лужение. Для этого на поверхность прикладывается кусок канифоли, а затем подвергается температурной обработке, путем прижатия ее разогретым концом паяльника.

Расположив припой возле места соединения, его расплавляют при помощи разогретого паяльника. Далее, следует следить, чтобы конструкция не двигалась до полного застывания. Это время зависит от того, как осуществлялось лужение. При нормальных условиях застывание происходит быстро

Абсолютно не важно, какой вид канифоли брать, так как на практике они ведут себя одинаково

3.3. Классификация флюсов и система их обозначений

Паяльные флюсы — вещества и соединения, применяемые для предотвращения образования оксидной пленки на поверхности припоя и паяемого материала, а также удаления продуктов окисления из зоны пайки. Температура плавления флюсов ниже, чем температура плавления припоя. Флюсы применяют в твердом, пастообразном и порошкообразном состоянии, а также в виде водных, спиртовых или глицериновых растворов.

Флюсы, применяемые при пайке, классифицируются по: температурному интервалу активности; природе растворителя; природе активатора определяющего действия; механизму действия; агрегатному состоянию. В зависимости от температурного интервала активности паяльные флюсы подразделяются на: низкотемпературные (≤ 450 °С); высокотемпературные (> 450 °С).

По природе растворителя паяльные флюсы подразделяются на: водные; неводные.

По природе активаторов определяющего действия низкотемпературные паяльные флюсы подразделяются на: канифольные; кислотные; галогенидные; гидразиновые; фторборатные; анилиновые; стеариновые.

По природе активаторов определяющего действия высокотемпературные паяльные флюсы подразделяются на: галогенидные; фторборатные; боридно-углекислые.

Если флюс содержит несколько активаторов, необходимо называть все активаторы. Например, канифольно-галогенидный, фторборатногалогенидный флюс.

По механизму действия паяльные флюсы подразделяются на: защитные; химического действия; электрохимического действия; реактивные. По агрегатному состоянию паяльные флюсы подразделяют на: твердые; жидкие; пастообразные.

Что такое канифоль: преимущества и недостатки

Хвойные деревья отличаются от остальных высоким содержанием смол. Если их очистить, вывести воду и скипидар, получится твердое вещество желтого цвета – канифоль. Его используют при изготовлении множества веществ. Смола для пайки выбирается сосновая. Она не содержит веществ, понижающих диэлектрические характеристики. Другие примеси в минимальном количестве.

Канифоль относится к натуральным флюсам, имеет свои преимущества для любителей паять дома:

продается свободно;
низкая стоимость;
натуральная, не выделяет вредных веществ;
легко создать самостоятельно жидкий состав;
низкая температура плавления;
высокая жидкотекучесть.

Работать с натуральным флюсом легко. Как пользоваться канифолью при пайке знают даже начинающие радиолюбители. При работе в домашних условиях удобно использовать низкую температуру плавления канифоли для пайки. При этом нет необходимости в усиленной вентиляции, достаточно простого проветривания комнаты.

Срок хранения смолы неограничен. Твердые неправильной формы кристаллы могут лежать годами в закрытой баночке, не теряя своих свойств.

Есть у натурального флюса и недостатки. Не растворяющаяся в воде канифоль в тоже время гигроскопична. Она впитывает в себя влагу. Спаянное соединение начинает окисляться. Места пайки деталей необходимо сразу покрывать защитным лаком и другими веществами.

Виды паяльной канифоли

Реализация канифоли происходит разбавленным и чистым видом. Очищенное сырье существует в форме палочки или кусков. Более дорогими и сложными по производству являются флюсы жидкого типа. Наиболее простой вариант спиртосодержащий, состоящий из раствора канифоли и спирта, разведенный практически равными пропорциями. Данный раствор не вызывает реакций при использовании, предотвращает коррозию и не проводит электрический ток.

Живичная канифоль по ГОСТ 19113-84

Изготовления спиртового раствора может быть выполнено в домашних условиях

Важно соблюдать последовательность действий:

Необходим этиловый спирт в малых количествах, крепостью не менее 70°. Найти его можно в аптеке или местах реализации подобных изделий.
Канифоль живичная измельчается до песчаного состояния ступкой, после этого необходимо добавить спирт в соотношении 70 на 30.
В случае отсутствия под рукой спирта, возможно использовать аналогичный растворитель, к примеру бензин или ацетон. Добавлять размягченную субстанцию необходимо малыми порциями, перемешивая до полного растворения.

Более современная модель раствора имеет вместо спирта глицерин. Приготовление происходит тем же способом, данный материал более удобен в работе. Его можно непосредственно наносить на спаиваемые детали, имеет более твердую форму относительно раствора. Некоторые припои реализуются уже с готовым флюсом посередине проволоки. Вариант удобен при действиях, однако высокая цена и отсутствие в мелких торговых токах могут привести к эксплуатации таловой канифоли.

Получение жидкой канифоли

Канифоль сосновая имеет следующие характеристики:

Температура кипения начинается от 250 °C, зависит от состава и добавленных примесей.
Размягчение происходит на пороге 52-72 °C.
Теплопроводность элемента – 0,1 ккал/м, теплотворность – 9100 ккал/кг.
Расширение в расплавленном состоянии равняется коэффициенту 0,05, кислотное число от 145 до 175.

Основной разновидностью материала является прозрачная колофонская смола, применяется твердым состоянием, имеет светло желтый оттенок. Основой для качественного производства продукции используется абиетиновая кислота, занимающая большую долю в составе вещества.

Осваиваем пайку с канифолью

Состав канифоли для улучшения пайки изготовляется и продается как в чистом твердом виде, так и в виде жидких или вязких флюсов, цена его отличается.

Наиболее распространен спиртово-канифольный флюс (марка «СКФ»), который состоит по ГОСТ из 40-процентного канифолевого раствора и чистого этилового спирта.

Именно этот флюс с канифолью является диэлектриком, в отличие от хлоридно-аммониевого флюса

Кроме технических свойств этого флюса, важное значение играет невысокая цена

Видео:

Вместо жидкого флюса можно использовать канифоль в твердом виде, она также имеется в продаже в магазинах для радиолюбителей.

Цена одного килограмма твердой канифоли в пределах 400 — 500 рублей. Когда приобретена канифоль, имеется в наличии паяльник и обычный припой (олово), приступаем к работе.

Если вам до этого момента не приходилось паять, то сначала ознакомьтесь с видео инструкцией. Технология пайки с применением канифоли представлена на видео.

ВАЖНО ЗНАТЬ: Напряжения и деформации в сварочных соединениях

Чтобы крепко и правильно паять, придерживайтесь следующей последовательности.

Подготовка паяльника – лужение. Оно включает в себя зачистку жала паяльника напильников и последующее покрытие тонким слоем припоя.

Разогрейте жало и наберите на него небольшое количество канифоли, затем сразу же соедините с припоем. Как видно на видео, припой не прилипает к жалу, а нам нужно добиться его равномерного покрытия припоем.

Поэтому прикладываем жало к натуральной доске (лучше всего подойдет сосновая, но можно использовать любую) на непродолжительное время. Повторяем последовательность.

После нескольких циклов мы добьемся нужного результата.Подготовка спаиваемых поверхностей.

Если оголена бóльшая поверхность провода, чем требуется для пайки, то это, конечно, удобно новичку, именно это – причина, из-за которой происходят замыкания и возгорания схемы.

Обычно чистый медный провод можно залудить после одного цикла «канифоль-припой».

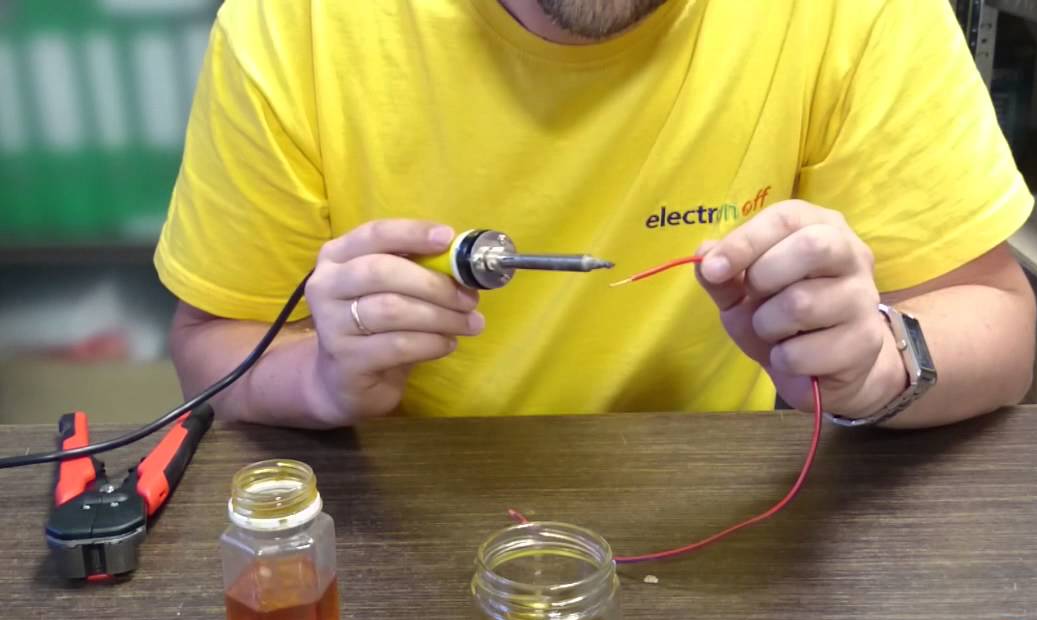

Опустим провод в канифоль, приложим горячее жало к верху оголенной поверхности и поднимем проводок.

Канифолевая масса задымится и обтечет провод, после чего нам остается покрыть место пайки оловом. Для этого набираем горячим жалом олово из припоя и переносим на провод.

Если провод из медно-желтого стал серебристым, то он считается правильно залуженным. Когда нужно соединить пайкой два провода, оба нужно залудить таким же образом.

Видео:

Рассмотрим, как подготовить для пайки медную деталь, к которой нужно припаять провод. Опускаем разогретое жало в канифоль и сразу же в припой.

Теперь у нас на кончике жала канифолево-оловянная смесь. Ее нужно качественно растереть по поверхности детали в месте пайки.

Лужение произведено правильно, если место, где будет производится пайка, стало серебристым.

Вместо твердой канифоли можно использовать любой флюс.

Для того чтобы правильно спаять залуженные детали, соединим их между собой, разогретым паяльником наберем олово (его можно заменить на любой другой чистый припой), покроем стык деталей горячим составом.

Теперь избегайте шевеления деталей под горячим припоем и дайте пайке полностью остынуть. Детали обволакиваются оловом при помощи канифоли.

ВАЖНО ЗНАТЬ: Советы по пайке медных труб своими руками

Если замечаете, что обволакивание происходит плохо, то добавляйте канифоли столько, сколько будет требоваться, но небольшими порциями.

Рассмотрим, как правильно отпаять детали. Разогреваем жало и прикладываем его к месту пайки. Это расплавит припой и детали легко отделятся друг от друга.

Теперь окуните кисточку в растворитель и уберите оставшийся флюс с канифолью с поверхности деталей.

Преимущества

Это самый простой и доступный флюс, который можно найти практически на любом рынке;
Стоимость канифоли является относительно низкой, так что она обойдется дешевле любого другого флюса;
Материал имеет относительно низкую температуру плавления, что позволяет его применять даже при пайке на низких температурах;
Подходит для многих вариантов пайки, особенно, в домашних условиях;
Но подвергается воздействию влаги, а также практически не имеет срока хранения;
Борется с оксидными пленками на поверхности;
Материал не токсичен и может использоваться даже без применения специальных средств защиты.

Недостатки

Канифоль имеет относительно низкую активность, так что после ее первого применения может не получиться должного эффекта;
Вещество обладает гигроскопичностью, так что даже после пайки может впитывать влагу из пара, что приводит к коррозии металла в соединении;
Этот флюс является не универсальным, так что применяться он может только для простых соединений, поэтому, пайка нержавейки и прочие сложные процедуры с ее помощью не производится;
Материал достаточно хрупкий, поэтому, при хранении и транспортировки нужно учитывать все эти особенности.

Виды

Существует несколько разновидностей, от чего и зависит для чего канифоль при пайке. Здесь нужно выделить основные виды:

Живичная – получила свое название благодаря тому, что она получается из живицы деревьев хвойных пород. Чаще всего используется сосна, так как это самое доступное дерево. Главной отличительной особенностью данной канифоли является то, что она не имеет в себе жирных кислот.

Живичная канифоль

Экстракционная – получается благодаря метода экстрагирования. Для экстрагирования используется бензин, а в качестве основного сырья материала – древесину хвойных пород. Если сравнивать такой материал с живичной канифолью, то в этом случае он будет более темным. Также у нее более низкая температура размягчения, которая составляет 52-58 градусов Цельсия. Кислотное число составляет, примерно 15-155, а содержание жирных кислот достигает 12%. Если подвергнуть эту канифоль химическому осветлению, то ее свойства приблизятся к свойствам живичной.
Таловая – является побочным продуктом, который получается в сульфатцеллюлозном производстве. Этот материал получают из сульфатного мыла. Здесь имеется несколько сортов, в зависимости от свойств материала. Высшие сорта очень схожи по характеристикам с живичной канифолью.

Таловая канифоль

Чем можно заменить канифоль для пайки

Подробно рассматривая, что такое канифоль для пайки, мы уже выяснили, что это флюс. Таким образом, если ее нет, то можно для замены использовать любой другой флюс. Когда идет пайка твердыми припоями, то этот материал может даже не оказать должного влияния. Иногда в качестве замены используют буру, которая является сварочным флюсом.

Бура для пайки вместо канифоли

Технология пайки канифолью

Выяснив, зачем канифоль при пайке, осталось научиться ее грамотно применять. Прежде чем приступить к данному процессу, следует зачистить контакты, а затем их залудить. Чтобы осуществить лужение, вывод детали, которая будет припаиваться, следует выложить на него кусок твердой канифоли, которая не подвергалась температурной обработке. После этого ее нужно прижать разогретым до нужной температуры паяльником.

После этого уже можно расплавлять припой, разместив его у места спайки и проведя по нему жалом паяльника. Если материал плохо обработать, то есть вариант, что припой не прилипнет к поверхности, так что жалеть канифоль не следует и иногда лучше взять с запасом. Ни в коем случае не стоит допускать, чтобы части двигались, пока состав не застынет. Если лужение прошло нормально, то спаивание получится практически моментальным, так как припой полностью обволакивает подготовленное место и останется только дождаться пока он остынет. Все это практически не зависит от того, какой именно вид канифоли используется, так как на практике они ведут себя одинаково.

Осваиваем пайку с канифолью

Именно этот флюс с канифолью является диэлектриком, в отличие от хлоридно-аммониевого флюса

Кроме технических свойств этого флюса, важное значение играет невысокая цена

Видео:

ВАЖНО ЗНАТЬ: Технология аргонно-дуговой сварки

Чтобы крепко и правильно паять, придерживайтесь следующей последовательности.

После нескольких циклов мы добьемся нужного результата.Подготовка спаиваемых поверхностей.

Обычно чистый медный провод можно залудить после одного цикла «канифоль-припой».

Опустим провод в канифоль, приложим горячее жало к верху оголенной поверхности и поднимем проводок.

Видео:

Лужение произведено правильно, если место, где будет производится пайка, стало серебристым.

Вместо твердой канифоли можно использовать любой флюс.

ВАЖНО ЗНАТЬ: Технология сварки нержавейки

Теперь окуните кисточку в растворитель и уберите оставшийся флюс с канифолью с поверхности деталей.

Что это такое

Слово это у всех на слуху, но подробности о канифоли известны не многим. Постоянным пользователям полезно знать состав, свойства флюса из канифоли, чтобы пайка была успешной.

Канифоль – это вещество, внешне похожее на стекло. Она может иметь все оттенки бежевого, желтого, коричневого цветов. Хорошо растворяется в чистом спирте и бензоле, хуже – в бензине и керосине, совсем не растворяется в воде.

Главный действующий компонент – смоляные кислоты, концентрация которых может достигать 80- 92 %. Заметно количество высших жирных кислот, массовая доля которых варьируется от 0,5 % до 12 %.
