Использовать
Мишметалл используется для получения практически всех редкоземельных элементов. Это связано с тем, что такие элементы почти идентичны в большинстве химических процессов, а это означает, что обычные процессы экстракции не различают их. Узкоспециализированные процессы, например, разработанные Карл Ауэр фон Вельсбах, использовать тонкие различия в растворимость чтобы разделить мишметалл на составляющие элементы, при этом каждый шаг вызывает только постепенное изменение состава. О таких процессах позже сообщили Мари Кюри в ее поисках новых элементов.
Цинк-алюминиевое цинкование
Иногда к смеси добавляют следы мишметалла церия и лантана. Галфан цинкование процесс для стальной проволоки. Это покрытие цинка и алюминия 5-10% со следами мишметалла.

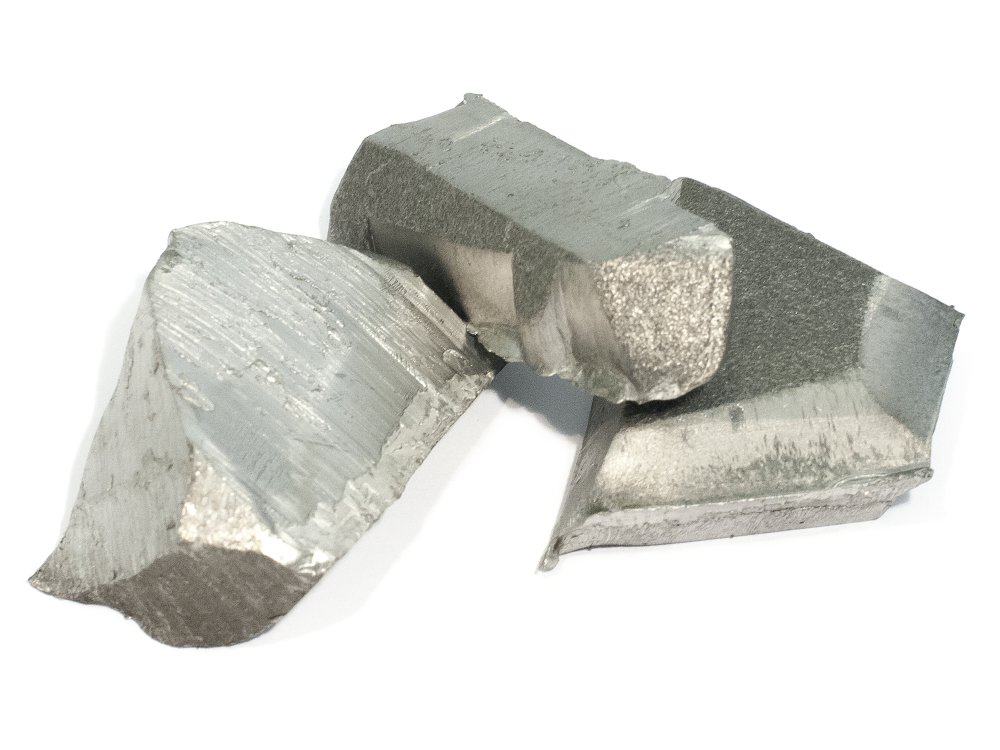

Мишметалл
Мишметалл из хлоридов получают при напряжении 12 в, силе тока 1300 а, начальной катодной плотности тока 15 — 27 а / см2, анодной — 3 — 4 а / см2 при 800 — 950 С. В качестве катода используется железо, анод — графитовый. Электролиз проводится при 800 — 850 С с добавлением BaF2 и LiF. Материалом для тигля, анода и катода служит графит.
Мишметалл получают электролизом расплава безводных хлоридов РЗЭ в присут. С в стальных аппаратах, стенки к-рьтх служат катодом, а графитовые стержни-анодом. Разработан электролиз смеси фторидов РЗЭ, расплавов соед. РЗЭ с жидким металлич.
Мишметалл — сплав всех редкоземельных металлов, входящих в состав монацита; содержит 22 — 25 % лантана и 45 — 52 % церия. Мишметалл отличается хрупкостью, но в 1957 г. из него были изготовлены прутки, бруски и проволока.
Мишметалл, как Са и А1, имеет большое сродство к кислороду, и реакция восстановления сопровождается большим выделением тепла.
Мишметалл используется, в основном, в металлургии и для производства более легких видов кремния.

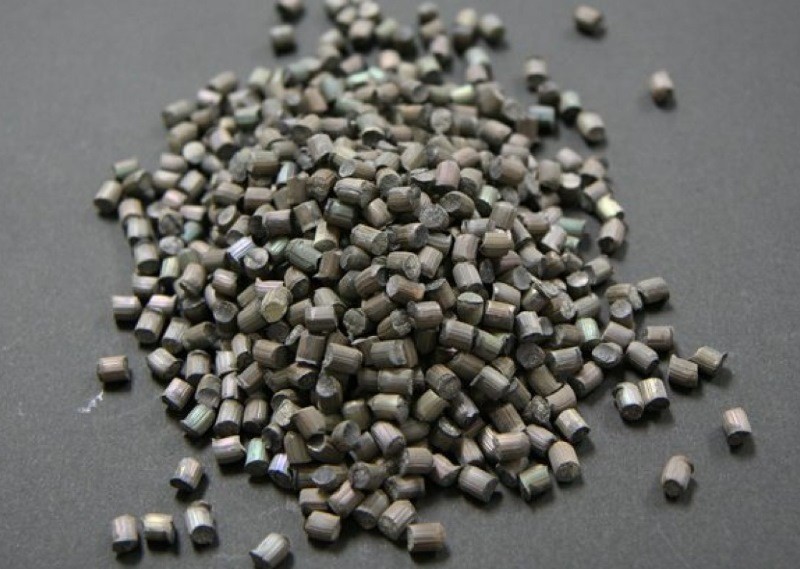

Мишметалл, являющийся исходным техническим продуктом, обычно поставляется в видеодисков весом 18 — 25кг, слитков, прутков, проволоки, токарных заготовок и порошка.
Мишметалл представляет собой смесь редкоземельных металлов цериевой группы переменного состава, зависящего от исходного материала.
Мишметалл отличается хрупкостью, но в 1957 г. из него были изготовлены прутки, бруски и проволока.
Мишметаллом пользуются, чтобы создать твердение медных сплавов.
Мишметаллом пользуются, чтобы создать твердение медных сплавов. Церии растворим в титане в количестве около 0 59 — 6 и повышает его пластичность за счет прочности. Гадолиний же в концентрациях приблизительно до 5 % повышает прочность сплавов и предел текучести.
Добавки мишметалла повышают жаропрочность алюминиевых сплавов и высокотемпературное сопротивление никелевых сплавов окислению.
Добавки мишметалла ( менее 1 %) к алюминиевым сплавам повышают их временное сопротивление на разрыв, жаростойкость, сопротивление вибрации, не увеличивая при этом электросопротивления, повышают технологическую пластичность этих сплавов. В США из этих сплавов изготавливают провода для линий электропередач.
Состав типичного патентованного мишметалла с повышенным содержанием лантана следующий: 30 % лантана ( миним.
В мишметалле определяют сумму редкоземельных элементов, отдельно церий и железо.
Магнитные свойства сплавов при комнатной температуре ( предельные теоретические значения. |

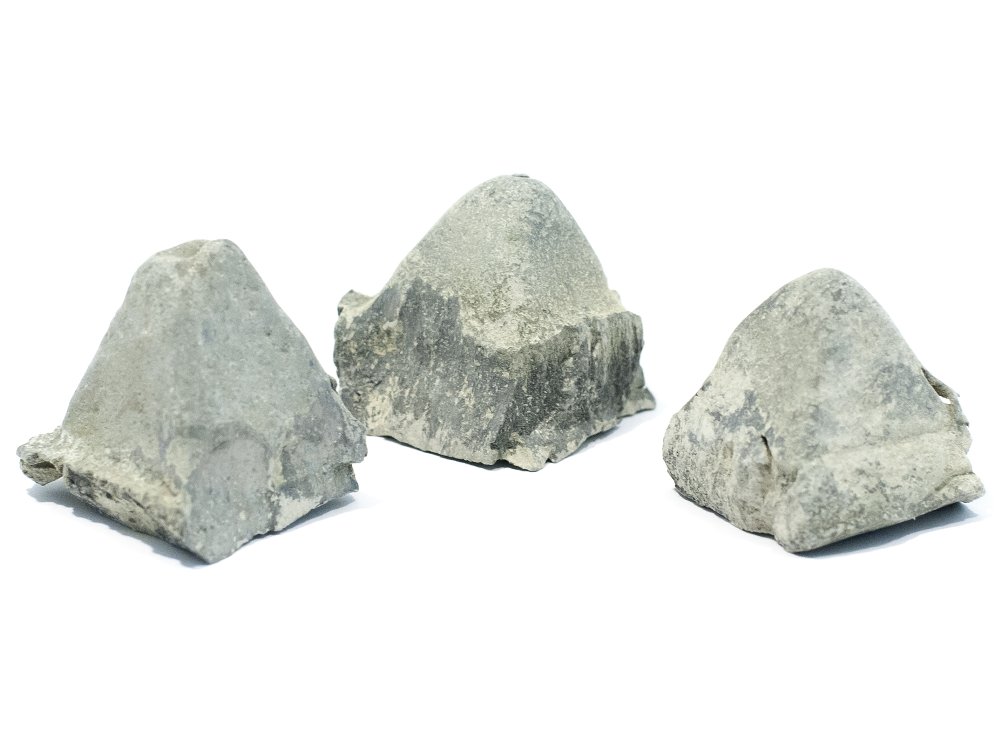

Подготовка
Исторически сложилось так, что мишметалл изготавливали из монацит, безводный фосфат легких лантаноидов и тория. Руда была треснутый путем реакции при высокой температуре либо с концентрированным серная кислота или гидроксид натрия. Торий был удален за счет более слабого основность по отношению к трехвалентным лантаноидам, его дочерней радий был осажден с использованием уноса в сульфат бария, а остальные лантаноиды были превращены в их хлориды. Образовавшийся «хлорид редкоземельного элемента» (гексагидрат ), иногда известный как «хлорид лантаноида», был основным химическим продуктом в индустрии редкоземельных металлов
Путем осторожного нагрева, желательно с хлорид аммония или в атмосфере хлористый водород, гексагидрат может быть дегидратирован, чтобы получить безводный хлористый. Электролиз расплавленного безводного хлорида (смешанного с другими безводными галогенид для улучшения поведения расплава) привело к образованию расплавленного мишметалла, который затем будет отливаться в слитки
Любой самарий Содержание руды, как правило, не сводилось к металлу, а накапливалось в расплавленном галогениде, от которого позже его можно было выгодно выделить. Мишметалл, полученный из монацита, обычно содержал около 48% церия, 25% лантана, 17% неодима и 5% празеодима, а остальную часть составляли другие лантаноиды. Когда бастнезит начал обрабатываться для содержания редкоземельных элементов примерно в 1965 году, он также был преобразован в разновидность хлорида редкоземельных элементов, а затем в мишметалл. Эта версия содержала больше лантана и меньше неодима.
По состоянию на 2007 год, высокий спрос на неодим сделал выгодным удалить все более тяжелые лантаноиды и неодим (а иногда и весь празеодим) из смеси лантаноидов природного происхождения для отдельной продажи и включить только La-Ce-Pr или La -Ce в самых экономичных формах мишметалла. Легкие лантаноиды настолько схожи по своим металлургическим свойствам, что эти усеченные смеси одинаково хорошо подходят для любого применения, для которого подходил бы исходный состав. Традиционный «хлорид редкоземельных элементов» в качестве товарного химического вещества также использовался для извлечения отдельных редкоземельных элементов компаниями, которые не хотели перерабатывать руды напрямую. По состоянию на 2007 год мишметалл обычно стоит менее 10 доллар США на килограмм, а лежащие в основе смеси хлоридов редкоземельных элементов обычно менее 5 долларов США / кг.
