Что такое редуктор

Применение

Сегодня электродвигатель с планетарным редуктором получили весьма широкое распространение, могут применяться в самых различных случаях. Область применения во многом зависит от конструктивных особенностей устройства и его характеристик. Выделяют следующие варианты исполнения:

Цилиндрические. Это связано с тем, что конструктивные особенности позволяют обеспечить КПД около 95%. Назначение редуктора с планетарной передачей заключается в передаче достаточно большого усилия между параллельными и соосным валами. Передача вращения осуществляется за счет прямозубых, косозубых и шевронных колес. Коэффициент может варьировать в пределе от 1,5 до 600. Достоинством подобного варианта исполнения можно также назвать компактные размеры, а также высокую степень защиты от воздействия окружающей среды.
Конические сегодня также встречаются довольно часто. Конструктивной особенностью можно назвать то, что шестерни имеют коническую форму. За счет подобной формы обеспечивается плавность сцепки, а также высокую степень устойчивости к нагрузкам. В алы в данном случае могут располагаться вертикально или горизонтально.
Могут применяться и волновые устройства. Они характеризуются тем, что имеют гибкое промежуточное число. Основными конструктивными элементами можно назвать эксцентрики и кулачки, которые обеспечивают растяжение гибкого колеса. Подобный вариант исполнения характеризуется высоким передаточным числом, плавностью хода и повышенной степенью герметичности. Выделяют несколько различных разновидностей этого механизма, к примеру, могут применяться различные типы подшипников.

Несмотря на достаточно сложную конструкцию, она получила весьма широкое распространение. Примером можно назвать машиностроительную область, станкостроение и производство различных механизмов. Примером можно назвать автомобильную коробку передач, которая предназначена для передачи вращения и изменения предаваемого усилия или скорости.

Наиболее важными параметрами выбора можно назвать следующие показатели:

Тип передачи, которая применяется для передачи вращения. Максимально допустимая осевая и консольная нагрузка. На момент эксплуатации редуктора нагрузка, возникающая на момент работы распределяется самым различным образом. Имеет значение и размер редуктора. Слишком большой показатель определяет отсутствие возможности установки в тех или иных условиях

Однако, нужно уделить внимание тому моменту, что увеличение мощности достигается исключительно за счет увеличения размеров устройства. Поэтому приходится подбирать более оптимальный вариант исполнения. Диапазон температур, при которых механизм может применяться

Диапазон температур, при которых механизм может применяться

Тип применяемого материала при изготовлении корпуса и основных элементов определяет то, в каких условиях устройство может эксплуатироваться. Слишком высокая температура становится причиной повышения пластичности и снижения твердости поверхности, за счет чего есть вероятность деформации и износа изделия. Для обеспечения охлаждения проводится добавление масла. Не все варианты исполнения могут применяться для длительной работы, некоторые могут эксплуатироваться только периодически. Популярность производителя также имеет значение. Некоторые заводы характеризуются тем, что производят качественные и долговечные механизмы.

Все наиболее важные параметры указываются в инструкции по эксплуатации, что существенно упрощает процесс выбора подходящего варианта исполнения.

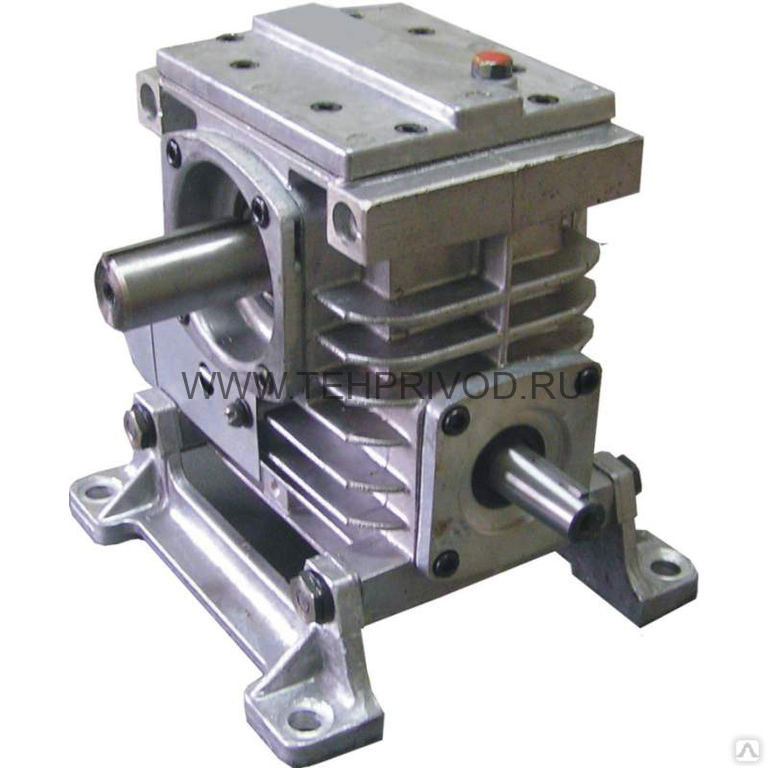

Недостатки червячных редукторов

Данный механизм имеет и недостатки, которые накладывают значительные ограничения на использование червячной передачи, если мощность агрегата превышает 60 кВт. К недостаткам редуктора этого типа относятся:

Низкий КПД

В сравнении с другими устройствами по трансформации крутящего момента, КПД червячного редуктора значительно ниже, поэтому там, где не требуется высокая плавность хода и низкий уровень шума, данные механизмы не применяются по экономическим соображением.

Нагрев

Несмотря на то, что червячная передача находится в рабочей смазке в течение всего срока эксплуатации, все равно происходит значительный нагрев в результате трения металлического червяка и ведомой шестерни.

Особенно сильно этот нежелательный эффект проявляется, если мощность агрегата превышает 16 кВт.

Особенности конструкции, а также низкий КПД не позволяют использовать данное устройства для мощных установок. Наиболее распространённые механизмы, в которых реализованный способ червячной передачи крутящего момента не превышает значения 15 кВт.

Это интересно: Расположение распредвала в двигателе

Большой люфт между валами

Данная проблема проявляется при значительном износе червячного привода и имеет большее значение, чем в других видах передаточных механизмов.

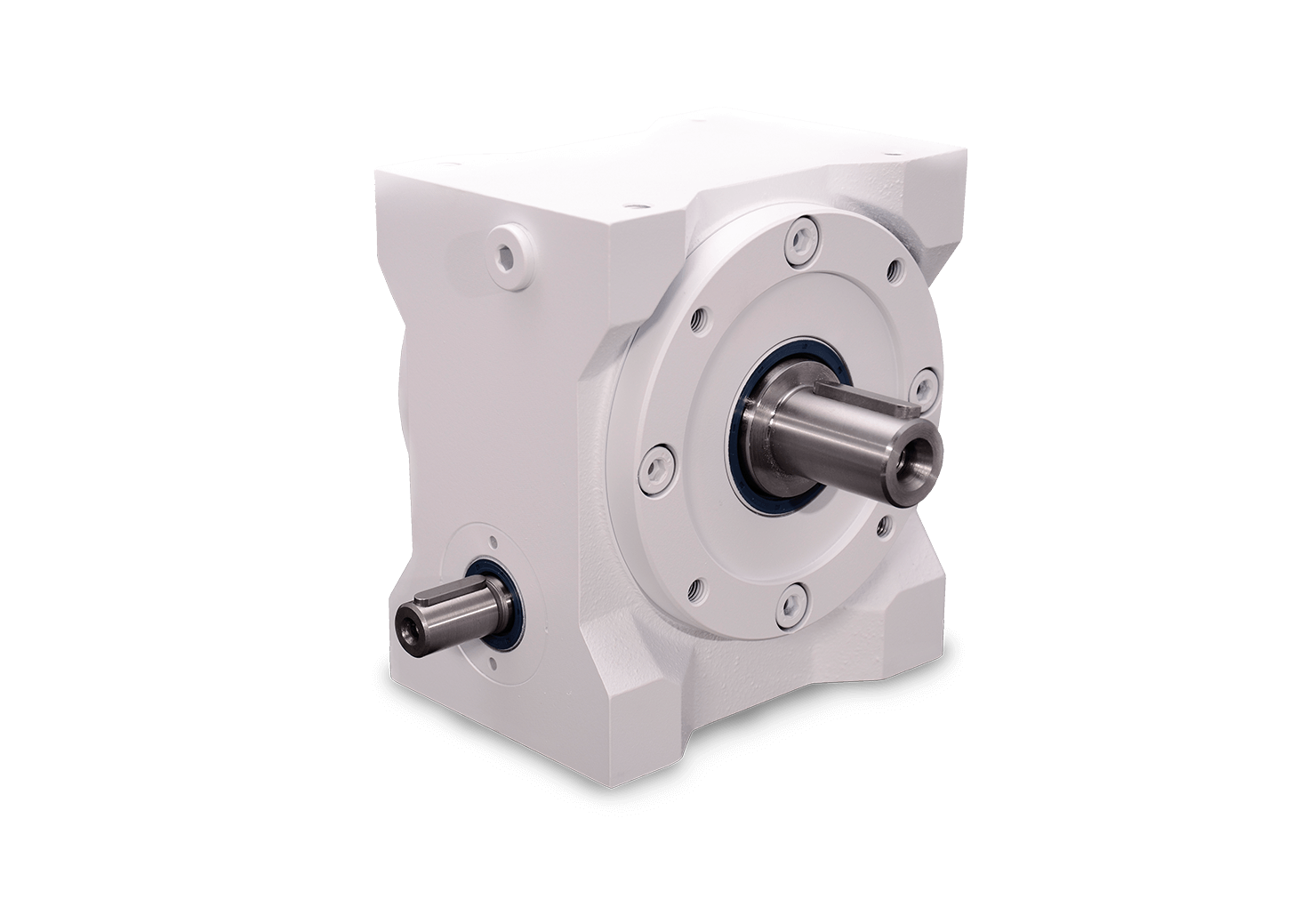

Комплектация углового редуктора

Угловой редуктор в своей комплектации содержит следующие элементы:

Корпус самого механизма. В зависимости от того, какого типа преобразователь, он бывает разборным и неразборным. Изготавливается корпус из металла.
Роторный вал. С его помощью обеспечивается крутящий момент.
Зубчатые диски. Они имеют вид звездочек и осуществляют движение при цепной передаче.
Червяки и зубчатые шестерни. Бывают различных размеров, с их помощью происходит передача вращения от вала к редуктору.
Подшипник. Данная деталь предназначена для уменьшения трения между всеми вращающимися деталями, а также для обеспечения их свободного вращения.
Шкивы. В случае ременной передачи, ими оснащают механизм и на них надевают ремень.
Предохранительная муфта. Ее устанавливают, чтобы предотвратить разрушение преобразователя в случае аварийного заклинивания. Она может быть изготовлена в виде штифта или фрикционов.
Сальник (и их крышки). Представляет резиновое кольцо либо прокладку, которая предотвращает протечку масла. Для этого сальник надевают на вал и закрывают крышкой.

Если угловой редуктор правильно подобрать и выбрать качественную модель, то это позволит защитить технику от перегрузок в процессе работы.

Правила эксплуатации редукторов

Обязательным условием исправной работы конических редукторов является смазка. Для выбора типа смазки (консистентная смазка, смазка маслом или циркуляционная смазка) решающим параметром является периферийная скорость конических зубчатых колес. Для гарантии бесперебойной работы редуктора необходима смазка, соответствующая условиям применения. Для низкооборотных редукторов с периферийной скоростью конических зубчатых колес до 4 м/с, в особых условиях эксплуатации до 8 м/с, обычно используется синтетическая консистентная смазка. Конические редукторы с консистентной смазкой практически не требуют обслуживания. Для работы в одну смену достаточно проверки через 15000 часов. Интервалы замены смазки должны соблюдаться в соответствии с правилами инструкции по эксплуатации и техническому обслуживанию.

Для конических редукторов можно использовать как густую, так и жидкую смазку. Редуктор, предназначенный для работы с жидкой смазкой, обычно поставляется сухим, т.е. без смазки. Перед вводом в эксплуатацию необходимо заполнить редуктор маслом и установить сапун, который поставляется отдельно

Обратите внимание на указанное количество смазки для заполнения редуктора на информационной этикетке. Первая замена масла рекомендуется через 500 часов работы, дальнейшие замены масла через каждые 3000 часов работы

Расположение и конструкция смазочной арматуры должны быть определены до поставки, например, сторона редуктора, где будет установлено смотровое окно, сливная пробка и т.п. Объем заливаемого масла меняется в зависимости от положения установки редуктора, что необходимо учитывать при пуске редуктора в эксплуатацию. Так же оговариваются версии специальных смазочных материалов, например пищевые масла, одобренные USDA-H1 или низкотемпературные сорта смазки.

В случае применения циркуляционной смазки из-за необходимого охлаждения масла или очень высоких скоростей, пожалуйста, проконсультируйтесь с производителем редуктора.

Большое влияние на дальнейшую работу конического редуктора оказывает правильный монтаж и техническое обслуживание

При установке редуктора необходимо обратить особое внимание на выравнивание валов по отношению друг к другу. Неточное выравнивание валов приводит к перегрузке подшипников и, следовательно, к сокращению срока службы конического редуктора

Редуктор должен быть установлен таким образом, чтобы избежать смещения или вибрации. Крепежные винты должны быть тщательно затянуты — динамометрическим ключом. Перед установкой крепежа контактные поверхности должны быть хорошо очищены. Соединительные муфты на валах редуктора должны устанавливаться и удаляться с помощью съемников. В случае особых условий рекомендуется использовать различные монтажные принадлежности для конических редукторов. Например, редуктор крепится с помощью специальных монтажных планок, что облегчает установку. Эти планки можно закрепить на любой стороне редуктора. В комплект входят 2 планки и 4 крепежных винта.

Перед отгрузкой с завода все конические редукторы подвергаются короткому испытанию. Однако, прежде чем конический редуктор сможет работать на максимальной мощности ему потребуется несколько часов работы при полной нагрузке. При необходимости конический редуктор может работать сразу при максимальной нагрузке, но рекомендуется соблюдать правильную температуру в период обкатки редуктора. Рабочая температура постепенно снижается до нормальной после запуска редуктора в эксплуатацию.

Конические редукторы следует проверять не реже одного раза в месяц. Для редукторов заправленных смазкой на весь срок службы необходимо проверять потери смазки. В случае обнаружения подтеков замените уплотнительные кольца и добавьте смазку. Для версий с пробкой для слива и проверки уровня масла контроль уровня масла должен выполняться при остановленном механизме.

Редукторы, заправленные смазкой на весь срок службы: регулярно проверните валы вручную, чтобы все внутренние элементы были покрыты маслом.
Редукторы, поставляемые сухими, без заправки маслом: полностью заполнить конический редуктор маслом для консервирования. Перед вводом в эксплуатацию полностью слейте консервирующее масло и заполните редуктор до нужного уровня рекомендованным маслом.
Защитите входной и выходной валы подходящим консервационным составом.

Гарантия на конические редукторы длится 12 месяцев с момента поставки и будет обеспечена только при добросовестном соблюдении всех рекомендуемых инструкций и мер предосторожности. Выбрать и заказать конические редукторы вы можете в нашем каталоге

Выбрать и заказать конические редукторы вы можете в нашем каталоге.

Редуктор цилиндрический горизонтальный

Широкое распространение получили редуктора цилиндрические горизонтальные. Они могут быть как одноступенчатые, так и многоступенчатые. Зубчатая передача может быть косозубая и прямозубая. Этими варьируемыми параметрами достигается высокая универсальность таких устройств.

Принцип работы

В основе работы горизонтального редуктора лежит зубчатая передача между двумя и более компонентами. В простейшем случае одноступенчатой передачи в работе участвуют шестерня и зубчатое колесо. Шестерня обычно является частью ведущего вала, соединенного с приводом при помощи специальной муфты. Таким образом, вращение ротора электродвигателя передается ведущему валу, а затем, при помощи зубчатой передачи, колесу. Колесо, в свою очередь, закреплено на ведомом валу при помощи шпонки или запорного кольца. Вращаясь, оно вращает и ведомый вал, к которому в свою очередь подключается необходимое оборудование.

Конструктивные особенности

Горизонтальные редукторы получили свое название исходя из того, что оси ведущего и ведомых валов находятся, в данном случае в, одной горизонтальной плоскости. В некоторых случаях допустима установка валов с осями в параллельных горизонтальных плоскостях. В корпусе валы закрепляются при помощи подшипниковых узлов по обеим сторонам от шестерни или колеса. Это обеспечивает плавный ход редуктора.

Также для снижения трения между зубьями предусматривается слой масла на дне корпуса. Колесо при вращении проходит сквозь масло, обеспечивая тем самым смазку передачи. Смазка – одна из самых первоочередных особенностей, которая напрямую влияет на долговечность редуктора.

Основными параметрами редуктора являются передаточное число и модуль. Именно они отвечают за то, как устройство будет справляться со своей задачей уменьшать частоту вращения, увеличивая при этом передаваемое усилие.

Область применения

Область применения цилиндрических горизонтальных редукторов нельзя описать несколькими отраслями. Так уж сложилось, что такие устройства проникли практически во все отрасли промышленности. Везде, где необходимо передать вращение с высоким коэффициентом полезного действия такие редуктора применяются. Наиболее частое использование наблюдается в создании моторов-редукторов различных мощностей, используемых практически во всех отраслях. Начиная от крупных производственных станков и заканчивая миниатюрными роботами.

Достоинства и недостатки

Горизонтальные редукторы обладают рядом преимуществ, выгодно выделяющих их из всех подобных устройств. Первым, и, пожалуй, главным преимуществом считается очень высокий КПД. Потери энергии в правильно спроектированном редукторе незначительны, что приводит к потрясающей экономичности и эффективности.

Второе преимущество является следствием первого: малый нагрев. В связи с незначительными энергетическими потерями, можно сказать, что практически все усилия на входном валу доходят до выходного без каких-либо заметных изменений. А значит и на нагрев энергии не остается.

Благодаря своей вариативности, редуктор может работать в разных направлениях, что повышает его универсальность. Простота конструкции позволяет передавать весьма значительные усилия без возникновения неполадок.

Некоторые минусы у горизонтального редуктора также имеются:

передаточное число не должно превышать 6.3 ( превышение повлечет за собой резкое увеличение габаритных размеров устройства);
шум, возникающий в результате непостоянности контакта зубчатой пары.

Устройство редуктора

Виды редукторов

Назначение редуктора это передача крутящего момента от привода к исполнительному механизму и изменение крутящего момента и угловой скорости, в том числе и направление вращения вала. В машиностроении применяются червячные, цилиндрические, конические, планетарные, волновые и другие виды редукторов. Они применяются для привода барабанов лебедок грузовых и пассажирских лифтов или конвейерных лент, в червячных и шестеренных талях, для вращения валков прокатных станов и т.д. Основной рабочий орган редуктора это зубчатое колесо, которое входит в зацепление с сопряженным колесом, обеспечивая передачу крутящего момента. В цилиндрическом редукторе, применяемом для передачи крутящего момента между параллельными валами, применяется цилиндрическое зубчатое колесо, зацепление в котором может быть прямозубым, косозубым или шевронным. Для передачи вращения между перпендикулярно расположенными валами применяются червячный или конический редуктор. В червячном редукторе применяется т.н. червячная передача, состоящая из червяка и червячного колеса. Червяк может быть цилиндрическим или глобоидным. В коническом редукторе применяются конические колеса с прямозубым или косозубым зацеплением, оси вращения которых расположены под 90° друг к другу. Наиболее сложным, производительным и дорогим является планетарный редуктор, который применятся для передачи вращения между соосными валами, где требуется обеспечение больших передаточных чисел, высокой производительности и компактности.

Как устроен редуктор

Рассмотрим назначение и устройство редуктора, принцип работы на примере двухступенчатого цилиндрического редуктора.

Основные элементы редуктора это корпус, в котором смонтированы детали редуктора, тихоходный вал, обозначен буквой Т и быстроходный вал (Б), промежуточный вал и зубчатые колеса. Так как основное назначение редуктора это повышение крутящего момента за счет редуцирования, т.е. уменьшения угловой скорости вращения выходного вала, то тихоходный вал соединен с исполнительным механизмом, а быстроходный вал соединен с приводом (электродвигатель, гидромотор или ДВС). На быстроходном валу смонтировано зубчатое колесо, которое вращается с теми же параметрами, что и быстроходный вал. Это зубчатое колесо входит в зацепление с колесом большего диаметра, расположенным на одном конце промежуточного вала. За счет разницы в диаметрах промежуточное колесо вращается медленнее, но с большим крутящим моментом. На второй конец промежуточного вала смонтировано зубчатое колесо меньшего диаметра, но вращающееся с той же скоростью и моментом.

Малое колесо промежуточного вала передает вращение на зубчатое колесо тихоходного вала, имеющее больший диаметр, поэтому снижение скорости вращение и прирост момента повторяются. Таким образом, в таком редукторе выполнены два зацепления, производящие уменьшение скорости вращения и увеличение крутящего момента. Каждое зацепление имеет свое передаточное отношение равное отношению угловых скоростей или диаметров колес. Передаточное отношение редуктора это произведение передаточных отношений отдельных пар колес. Таким образом, получаем двухступенчатый редуктор, состоящий из двух пар зубчатых колес, передающих крутящий момент. На данном примере мы узнали, как устроен редуктор.

Устройство и работа планетарного редуктора

Червячный, цилиндрический и конические редуктора имеют, в общем, схожую конструкцию – зубчатые колеса соединены последовательно и в зацепление всегда находятся два колеса, причем каждый вал приводится в движение своим колесом. Это обеспечивает простоту конструкции, надежность, однако приводит к увеличению габаритов и массы.

В планетарном редукторе применен иной принцип устройства и работы. Простая планетарная передача состоит из шестерен-сателлитов 2, закрепленных на водиле 4, вращающихся вокруг центральной, солнечной шестерни 1, при этом опорой для шестерен-сателлитов служит неподвижная коронная шестерня 3. Вращение передается несколькими сателлитами, которые вращаются вокруг солнечной шестерни. Вследствие этого уменьшается нагрузка на центральное колесо. Передаточное отношение определяется отношением угловой скорости солнечной шестерни к угловой скорости водила. Планетарные передачи так же могут быть многоступенчатыми, где применяется несколько рядов сателлитов и солнечных шестерен, что увеличивает передаточное число до 1000 и более. Планетарные редуктора применяются в приводах требующих высоких оборотов, например приводы транспортных машин, коробках передач, сервоприводах и т.д.

Классификация редукторов

На сегодняшний день типы редукторов классифицируются на основе:

типа механической передачи;
расположения элементов в пространстве;
конструктивных особенностей.

В зависимости от расположения элементов они бывают вертикального и горизонтального исполнения. Среди различных типов можно выделить традиционные механические и мотор-редукторы (с дополнительно установленной двигательной установкой).

Читать также: Как устроен полупроводниковый диод

Основная, общепринятая классификация редукторов разработана в зависимости от типа передачи и по форме шестерен:

Цилиндрический и конический редуктор

В основе таких моделей используются конические и цилиндрические передачи. Данный тип прямого редуктора характеризируется высоким уровнем КПД (более 80%, в зависимости от количества зубьев). Еще одним преимуществом является практически полное отсутствие нагрева из-за отсутствия нагревающихся элементов. Это позволяет добиться простоты механизма, отсутствия необходимости в дополнительных мерах охлаждения. Данный тип получил высокую популярность благодаря надежности и долговечности.

Планетарный

Отличается от большинства других видов схемой расположения элементов. В его основе лежит планетарная передача. Основной ее функцией можно назвать преобразование поступающего момента. Подобные модели отличаются компактностью благодаря тому, что рабочие элементы находятся в одной геометрической оси, чего нельзя встретить в стандартных механизмах. Широко распространены в сфере приборостроения и машиностроения. Они позволяют комбинировать преимущества цилиндрических и червячных.

Позволяют также добиться оптимального соотношения производительности, компактности, надежности и долговечности.

Червячный

В основе этого вида лежит червячная передача, которая позволяет использовать его для различных целей. Использование этой модели помогает преобразовывать как прямой, так и угловой крутящий момент. В основе конструкции лежит спиралевидный винт, который формой напоминает червяка, из-за чего он получил свое название. Используется довольно редко, так как не отличается надежностью и высокой производительностью. В некоторых случаях при повышении нагрузки может выйти из строя. Несмотря на свои недостатки, он прочно занял свое место в машиностроении, так как является незаменимым при передаче усилия между перпендикулярно расположенными валами.

Волновой

Имеет особенный характеристический размер и тип конструкции, в основе которой лежит неподвижный корпус с нарезанными зубьями. Внутри корпуса расположен гибкий элемент, усилие на которые передается ведущим валом, соединенным с ним. Гибкий элемент изготовлен в виде овала, благодаря чему при движении внутри корпуса создает волнообразные движения.

Данный тип отличается высокой производительностью, имея высокое передаточное отношение, достичь которое невозможно с помощью других моделей

Отличается компактными размерами, что особо важно для использования в точном машиностроении

Следует отметить, что современные тенденции машиностроения требуют особых характеристик от редукторов. Из-за этого все большего распространения получают комбинированные модели. Цилиндрические модели дополняют коническими горизонтальными передачами. Червячные дополняются дополнительными валами, а также некоторые модели оснащаются дополнительными моторами.

Различные виды мотор-редукторов получили широкое распространение благодаря тому, что в одном механизме объединяют еще и электродвигатель и все необходимые дополнительные элементы.

Принцип работы редукторов

Так как в основе работы редуктора лежит передача и преобразование крутящего момента, основной характеристикой механических редукторов является тип механической передачи, которая в них используется.

Типы передач:

Цилиндрическая зубчатая передача – один из самых надежных и долговечных типов передач, обеспечивающий высокий ресурс использования. Как правило, применяется в редукторах с особо сложным режимом работы. Этот тип передач подразделяется на прямозубные передачи, косозубчатые и шевронные передачи;

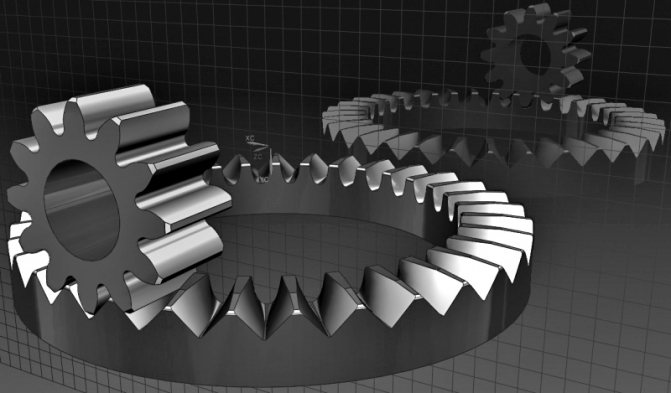

Коническая зубчатая передача – в отличие от предыдущей имеет оси входных и выходных валов, которые пересекаются друг с другом. Роторы с такой передачей используются когда необходимо изменить направление передаваемой кинетической энергии;
Червячная передача – это механическая передача от винта («червяка») к зубчатому колесу. Имеют достаточно высокое передаточное отношение и относительно низкое КПД. Бывают однозаходные и многозаходные;
Гипоидная передача (спироидная) – использует для передачи конические колёса со скрещивающимися осями (колеса могут иметь косые или криволинейные зубья). Такой тип передачи отличается низким шумом работы, плавностью хода и высокой нагрузочной способностью;
Цепная передача – как понятно из названия, использует гибкую цепь для передачи механической энергии. Состоит из двух звёздочек (ведущей и ведомой) и цепи, состоящей, в свою очередь, из подвижных звеньев. Это один из самых универсальных, простых и экономичных типов передач;
Ремённая передача – передача энергии при помощи гибкого ремня за счет силы трения или сил зацепления (в случае с зубчатыми ремнями). Состоит из ведущего и ведомого шкивов, а также приводного ремня. К преимуществам можно отнести недорогую стоимость, бесшумность и плавность работы, а также легкий монтаж и компенсацию перегрузок за счет проскальзывания;
Винтовая передача – преобразует поступательное движение во вращательное, и наоборот. Как правило, представляет собой конструкцию, состоящую из винта и гайки. Бывает передача качения и скольжения. Эта передача чаще используется не для перемещения, а для закрепления. Применяется в регулировочных винтах, приводах исполнительных органов механизмов, различных инструментах;
Волновая передача – относительно новый тип передач, характеризующийся очень высоким передаточным отношением. Работает за счёт генерирования волн на гибком колесе, оснащенным меньшим количеством зубьев чем жесткое колесо, и смещения колесо относительно друг друга на разницу зубьев за один оборот. Среди достоинств – малый вес, высокая кинематическая точность, способность передачи момента через герметичные стенки.

Число ступеней редуктора

Как правило, редукторы, состоящие только из одной передачи, встречаются крайне редко. Такой тип редукторов называется одноступенчатым. Куда больше распространение получили двух-трех и многоступенчатые редукторы, причем в таких редукторах могут встречаться как передачи одного типа, так и несколько различных передач, комбинированных между собой. Общее передаточное отношение редуктора напрямую зависит от типа используемой передачи и количества ступеней. В некоторых механизмах количество ступеней может до десятков и сотен тысяч.

Валы редуктора

Размещение различных передач в одном корпусе редуктора позволяет разместить опоры валов с очень точно соблюдённой соосностью и строго выдержанными межосевыми расстояниями. Передача крутящего момента может осуществляться между параллельными, пересекающимися и даже перекрещивающимися валами. Взаимное расположение валов определяет, какой именно тип передачи будет использоваться в данном редукторе. Так, например, для передачи вращения между валами, расположенными параллельно используются цилиндрические зубчатые передачи. Если валы пересекаются – применяют конические зубчатые передачи, а в случае с перекрещивающимися валами оптимальным будет применение червячных, зубчато-винтовых и гипоидных передач. По количеству возможных скоростей выходного вала редукторы можно разделить на механизмы с постоянным показателем передаточного отношения (односкоростные редукторы), а также на двух – и многоскоростные редукторы, с возможностью изменения передаточного отношения.

ИД «Вестник промышленности»

В условиях современного конкурентного рынка одной из концепций развития НТЦ «Редуктор» является непрерывное технологическое усовершенствование и применение при исполнении заказов новых прогрессивных технологий.

Важный итог такого нашего подхода – производство и применение в современных российских редукторных конструкциях теоретически и технологически сложных высокоточных шевронных, планетарных, червячных, глобоидных, волновых и других видов передач, обеспечивающих передачу повышенных моментов, высокую эксплуатационную долговечность и надежность.

Развивая и внедряя в редукторных конструкциях новые зубчатые технологии, мы обнаружили, что в редукторной отрасли России отсутствуют традиции применения высокоточных конических передач с круговыми зубьями. Предпочтения в прежних российских редукторных конструкциях отдавались и отдаются коническим передачам с прямыми зубьями либо передачам с круговыми зубьями невысокой точности и невысокой передаваемой мощности.

Исторически это связано с тем, что в прежние десятилетия в редукторной отрасли страны не применяли и не развивали зубошлифовку конических передач. Соответственно, не производились станки для точной зубошлифовки конических передач с круговыми зубьями. Такие передачи производились, но без зубошлифовки, со значительным отставанием от технологического уровня изготовления конических передач зарубежными фирмами.

В 2010-2016 гг. НТЦ «Редуктор», используя современные технологические достижения, изменил эту тенденцию. Мы освоили и развиваем производство высокоточных конических передач и редукторов с круговыми зубьями, синтезированных по различным теоретическим схемам огибания.

Мы принимаем и исполняем заказы

На изготовление конических передач с исходными параметрами:

наружный диаметр колеса, до 3500 мм;
внешний окружной модуль – до 60 мм;
степень точности изготовления зубьев передач 5-я …7-я;
зубья оптимально модифицированы, с начальным пятном контакта в требуемой зоне (рис. 1), закалены, до 59… 63 HRCэ.

Рис. 1. Начальное пятно контакта в требуемой зоне

Кроме конических передач с круговыми зубьями НТЦ «Редуктор» принимает заказы и изготавливает аналогичные по габаритам:

конические передачи с прямыми зубьями, рис. 2;
гипоидные передачи, рис. 3;
спироидные передачи, рис. 4;
плоскоколесные передачи, рис. 5;
корончатые передачи, рис. 6;
конические передачи с неортогональными осями скрещивания.

Рис. 2. Коническая передача с прямыми зубьями

Рис. 3. Гипоидная передача

Рис.4 Спироидная передача

Рис. 5. Плоскоколесная передача

Рис. 6. Корончатая передача

Рис. 7. Шевронное зубчатое колесо

Применяя наши конические передачи, изготавливаем на их основе разнообразные редукторы и мотор-редукторы, весом до 10000 кг:

конические (К), рис. 9;
цилиндро-конические (ЦК);
цилиндро-коническо-цилиндрические (ЦКЦ), рис. 10, рис.11;
коническо-цилиндрические, двух-, трех-, четырехступенчатые (КЦ, КЦ2, КЦ3);
коническо-планетарные, коническо-цилиндро-планетарные, двух-, трех-, четырехступенчатые (КП, КП2, КП3, КЦП КЦП2, КЦП3), рис.12, рис.13, рис. 14;
коническо-червячные, коническо-цилиндро-червячные (КЧ, КЦЧ).

Рис. 8. Кинематические схемы редукторов, содержащих коническую передачу, производимых НТЦ «Редуктор»

Образцы изготавливаемых редукторов и мотор-редукторов

Рис. 9. Редуктор конический одноступенчатый (К)

Рис. 10. Редуктор цилиндро-коническо-цилиндрический трехступенчатый (ЦКЦ)

Рис. 11. Мотор-редуктор цилиндро-коническо-цилиндрический трехступенчатый (МЦКЦ)

Рис. 12. Мотор-редуктор коническо-планенетарный четырехступенчатый (МКП3)

Рис. 13. Мотор-редуктор коническо-планетарный трехступенчатый (МКП2)

Рис. 14. Редуктор коническо-цилиндрический четырехступенчатый (КЦ3)

В.И. Парубец, генеральный директор ООО «НТЦ «Редуктор»

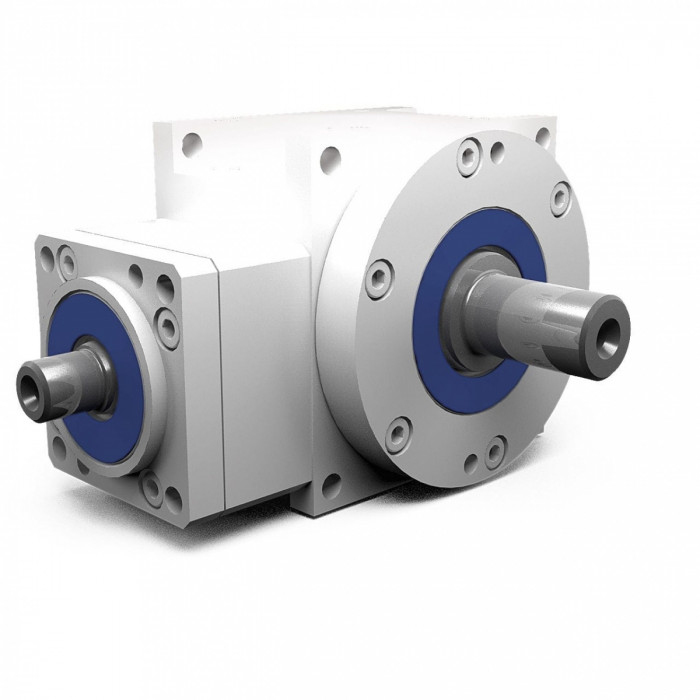

Конические редукторы

Редуктором (коническим) называют механизм, который преобразует высокую угловую скорость вращения входного вала в низкую на выходном валу. При этом крутящий момент на выходном валу возрастает пропорционально уменьшению скорости вращения.

Редуктор (конический) состоит из корпуса, в котором расположены зубчатые колеса, валы, подшипники валов, системы их смазки и др. Наличие корпуса обеспечивает безопасность, хорошую смазку и, следовательно, высокий КПД, в сравнении, например, с открытыми передачами.

Основные характеристики редукторов

Основные характеристики редукторов: КДП, частота вращения входного и выходного валов, передаточное отношение, передаваемая мощность, количество ступеней и тип передач.

Передаточное отношение – это отношение скоростей вращений входного к скорости вращения выходного вала.

i = wвх/wвых

КПД редуктора определяется отношением мощности на входном валу к мощности на выходном валу

n = Pвх/Pвых

Описание и принцип работы:

Конические редукторы очень близки к цилиндрическим редукторам, но имеют одно основополагающее отличие – конические колеса. Этот тип колеса имеет форму усеченного конуса, на боковой поверхности которого выточена резьба. Оси валов, на которых закреплены находящиеся в зацеплении конические колеса, пересекаются в пространстве. Обычно угол пересечения составляет 90°, но он может быть изменен подбором других колес. Передача усилия от колеса к колесу так же, как в передаче цилиндрического редуктора. В конических редукторах может быть только одна передача.

Классификация конических редукторов:

Конические редукторы не обладают такой разветвленной классификацией, как цилиндрические. Отдельного упоминания заслуживает гипоидная передача. В ней так же используются конические колеса, но оси валов смещены относительно друг друга, то есть становятся скрещенными, а не пересекающимися. Эта особенность позволяет увеличивать диаметр вала шестерни, за счет чего обеспечивается передача больших усилий и повышается надежность всей передачи.

Достоинства:

Конические редукторы имеют схожие достоинства и недостатки, что и цилиндрические, так как весьма близки к ним конструктивно. Нет необходимости вновь перечислять их, достаточно будет провести их сравнение и выделить преимущества.

Из положительных сторон можно выделить:

Расположение валов под углом

При помощи цилиндрического редуктора невозможно передать усилие с двигателя на рабочую машину, если их валы не параллельны. Конические редукторы позволяют решить эту проблему. Это преимущество зачастую имеет критическое значение, так как позволяет в определенных случаях обойтись без не столь экономичного червячного редуктора.

За сочетание положительных качеств червячного и цилиндрического редукторов конические редуктора расплачиваются следующими недостатками:

КПД ниже, чем у цилиндрических редукторов

Эффективность передачи усилия у конических редукторов в среднем на 10% ниже, чем у аналогичных цилиндрических.

Увеличение шанса заедания

Ввиду особенностей конструкции конические редукторы более склонны к заеданию, в особенности это касается редукторов с гипоидной передачей.

Сфера применения:

Как и цилиндрические редукторы, конические нашли широкое применение во многих областях. Они часто используются в приводах различного рода машин, станках и т.д. Особенно хорошо конические редукторы подходят для поворотных механизмов из-за возможности располагать входной и выходной валы под прямым углом, и благодаря доставшейся “по наследству” от цилиндрических редукторов обратимости.
