Никелирование: что это такое, технологии, подготовка и обработка изделий

Проведение никелирования в домашних условиях

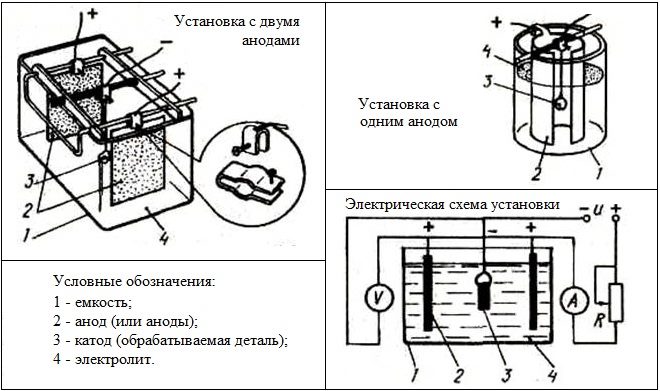

Оборудование для домашнего никелирования состоит из обычных бытовых компонентов и может быть собрано своими руками даже без знаний основ гальванотехники. Стандартный состав такой домашней установки включает в себя:

стеклянную или пластиковую емкость для электролита;
приспособления для подвески никелевого анода (или анодов) с клеммой;
траверсу для подъема и опускания изделия в электролит с клеммой (обычно это медная трубка или прут);
источник питания или аккумулятор с выключателем и провода;
подогреватель и термометр.

Кроме того, может потребоваться сосуд большего размера для помещения домашней гальванической емкости в водяную баню. Для химического никелирования не нужны никелевые аноды, источник питания, провода и клеммы.

Процесс домашнего никелирования включает в себя следующие этапы:

механическая очистка всех поверхностей;
обезжиривание;
промывка в проточной воде;
никелирование;
промывка и сушка готового изделия.

В зависимости от потребностей домашнего мастера перед никелированием может потребоваться создание медного подслоя, которое также выполняется гальваническим способом.

Подготовка изделия

Подготовка изделия для домашнего никелирования включает в себя его механическую зачистку и шлифовку, которые можно выполнить с помощью напильника и шлифбумаги. Но если деталь имеет сложную конфигурацию, то по возможности следует воспользоваться услугами пескоструйки или галтовки. Для обезжиривания в домашней мастерской необходимо применять неагрессивные и нетоксичные вещества. На эту роль лучше всего подходят горячие растворы стирального порошка и кальцинированная сода. Если домашний мастер решил никелировать по медному подслою, то подготовленное изделие сначала подвергается омеднению гальваническим или химическим способом, а затем, после промывки и сушки, — никелированию.

Состав ванны для никелирования

В промышленном производстве применяется множество разнообразных растворов для гальванического и химического никелирования. При этом основным компонентом в любой рецептуре является сульфат никеля, который обеспечивает перенос анионов никеля от анода к покрываемой детали. Остальные реагенты служат для повышения электропроводности, а также повышения качества и создания особых свойств никелевых покрытий. В домашних и небольших производственных мастерских, как правило, используют трехкомпонентный раствор, включающий в себя сульфат и хлорид никеля, а также борную кислоту.

Химический метод

В его основе лежит способность ионов Ni к восстановлению в условиях жидкой среды. Для этих целей можно использовать соль щелочного металла натрия и фосфорноватистой кислоты или другие препараты, предназначенные для химического анализа. Используя описываемый способ можно подвергать процессу обработки изделия, чья форма поверхности является сложной. К минусам метода можно отнести высокую стоимость химических элементов.

Химическое серебрение включает в себя следующие этапы.

Возьмите 10% раствор дихлорида цинка и добавьте к нему раствор сульфата никеля. О правильности выполнения работы будет свидетельствовать ярко-зеленоватый оттенок.
Фарфоровую емкость и разогрейте на ней получившуюся смесь до 100 градусов по Цельсию. Сразу нужно отметить, что паниковать при виде мутного осадка не стоит, это вариант нормы.
В сосуд с кипящим раствором опустите предварительно очищенную деталь. До начала работы изделие также необходимо обезжирить, опустив его в раствор карбоната натрия.
Кипятить заготовку необходимо не менее 60 минут. В процессе испарения раствора нужно доливать понемногу чистую воду. Если оттенок жидкости стал светлее, добавьте немного никелевого купороса.
В завершении работы аккуратно выньте обрабатываемое изделие и промойте его в воде с растворенным карбонатом кальция. На последнем этапе проводится сушка.

Теперь вы знаете о том, как проходит никелирование металла в домашних условиях.

В работе можно использовать растворы щелочи и кислоты. Последние больше подходят для обработки цветного и черного металлолома, а первые чаще применяются для нанесения на покрытие из коррозионно-стойкой стали.

При повышении температуры кислота способствует уменьшению разряда, что позволяет создать поверхностный слой с минимальным процентом неровностей. Такой состав обеспечивает наилучшее сцепление верхним слоем обрабатываемого изделия и самим покрытием.

Многих интересует, как сделать никелирование своими руками пластика в домашних условиях без проблем. Тут все достаточно просто: сначала проводим обезжиривание, затем травление. Только после этих действий приступаем к покрытию обрабатываемого изделия из пластмассы раствором со следующим составом: соль никеля и соляной кислоты, гипофосфит натрия, цитрат натрия и хлористый аммоний.

Для того чтобы приготовить необходимый раствор все составляющие разводятся в воде. После этого добавляют натрий фосфорноватистокислый. Одним литром получившейся жидкости можно обработать поверхность 10 на 10 сантиметров квадратных.

Технология никелирования металлов

Для химического и гальванического никелирования в домашних и промышленных условиях используют сульфатные, борфторидные, хлоридные, сульфаминовых и некоторые другие виды растворов. Химический метод подразумевает простое погружение детали с перемешиванием электролита, а гальваническая технология реализуется несколькими способами:

Погружение на статической подвесной оснастке. Применяется для габаритных деталей. Этот метод пригоден как для промышленного, так и домашнего применения.
Никелирование движущегося катода. Таким способом покрывают проволоку и ленты, сматываемые с одной катушки на другую с прохождением через электролит.
Натирание. Покрытие наносится с помощью ручного приспособления с никелевым стержнем, обернутым в пористый материал с электролитом. Применяется для восстановления небольших участков поверхностей и в домашних мастерских.
Погружение во вращающихся барабанах (см. рис. ниже). Используется для одновременного никелирования большого количества мелких деталей. Традиционной способ обработки метизов.

Гальваническое никелирование позволяет создавать защитные и декоративные слои, состоящие из композитных материалов, в которых никель может составлять меньшую часть. Наглядным примером этого является «черное никелирование» — нанесение на изделия композита из никеля и солей других металлов. Такое покрытие обладает повышенным светопоглощением, т. к. имеет почти абсолютно черный цвет.

Виды никелирования

На практике обычно применяются несколько типов никелирования — электролитическое и химическое. Химическое покрытие хоть и более затратно, но способно обеспечить лучшие результаты и качественное равномерное покрытие на всех участках поверхности.

Электролитическое никелирование

Обработанные электролитом покрытия отличает пористость, которая зависит от качества основы и толщины никелевого слоя. Чтобы обеспечить надежную защиту от возникновения коррозии, потребуется полностью исключить возможность появления пор. Добиться этого поможет меднение детали перед проведением процедуры никелирования или же нанесение покрытия в несколько плотных слоев.

Самый простейший электролит никелирования содержит:

соль никеля (хлорид и/или сульфат);
кислоту (соляную, серную или борную);
буферную добавку.

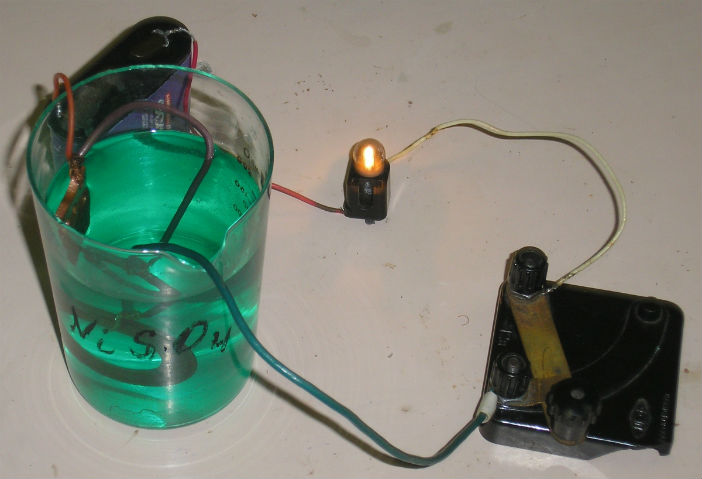

Обрабатываемое изделие подвешивается на проволоке между электродами. Следует также соединить проволоки, которые идут от никелевых анодных пластин. Детали подключаются к «минусу» источника тока, а проволочки пластин — к «плюсу». Воздействие током должно происходить 15-20 минут. Далее деталь достают, тщательно промывают и высушивают. Если процедура прошла с учетом всех требований, изделие будет покрыто матовым слоем никеля серого оттенка. Для достижения блеска поверхности, изделие нужно будет отполировать. Стоит также учитывать, что электролитическое никелирование в домашних условиях не всегда проходит идеально, особенно при отсутствии знаний используемых технологий и необходимого оборудования. В таком случае, никель может неравномерно осесть на рельефе детали, и не покроет изделие целиком.

Химическое никелирование в домашних условиях

Вариант нанесения химического никелирования в домашних условиях более удобен, легок, а также производителен, позволяет покрыть изделие равномерным прочным металлическим слоем. Для проведения процедуры Вам потребуется любой электролит для химического никелирования (кислотный, щелочной или нейтральный). Жидкость нагревается до кипения, в качестве сосуда лучше всего использовать посуду из химического стекла. В кипящую смесь на 40-60 минут опускается обрабатываемое изделие, которое было предварительно очищено и обезжирено. По мере выпаривания жидкости, добавляется дистиллированная вода.

Если в процессе проведения никелирования в домашних условиях жидкость приобрела слабо-зеленый оттенок, следует равномерно добавлять сернокислый никель, пока смесь не будет нужного окраса. По завершении процедуры, достаньте изделие, промойте его в воде, просушите.

Кислотные растворы обычно применяются для нанесения никеля на черные металлы или медные сплавы, так как дают более ровную поверхность. Щелочные растворы используют для покрытия нержавеющих сталей, гарантируют качественное сцепление никеля с металлической поверхностью. Реактивы потребуются чистые – у таких на этикетке обозначена буква «Ч».

Черное никелирование

Черное никелевое покрытие наносится как в технических, так и в декоративных целях. Такой слой не отличается высокими защитными характеристиками, он имеет глубокий черный цвет, но покрытие не стойко к истиранию и поэтому не подходит для изделий, которые требуют механической стойкости покрытия. При подготовке электролиты в ванны для черного никелирования добавляется большое количество цинка. Если нанесение покрытия будет проводиться на поверхность стального изделия, то потребуется фильтрация готового раствора через слой фильтровальной бумаги. Насыщенного черного цвета можно добиться правильно задав значение плотности тока. Полученное в результате процедуры покрытие будет лишь наполовину содержать никель, остальная половина состоит из азота, углерода, цинка и серы.

Нюансы процесса никелирования

Сцепление никелевого слоя с металлической поверхностью является относительно невысоким, но эту проблему можно устранить путем обработки никелевого покрытия при температуре. В процессе низкотемпературной диффузии, отникелированные детали нагреваются до 400оС, выдерживаются еще 1 час при такой температуре, что делает такое никелирование опасным в домашних условиях.

Осуществляя эту процедуру, следует помнить, что многие закаленные никелированные детали (например, пружины, рыболовные крючки и т.д.) при таких высоких температурах теряют свою твердость. Поэтому подобные детали рекомендуется обрабатывать в температурном диапазоне 270-300оС, выдерживая не менее 2-3 часов. Такая термообработка значительно повысит качественные характеристики изделия с никелевым покрытием.

Для проведения процедуры никелирования и приготовления растворов потребуется специальное оборудование.

Как покрыть слоем никеля цветные металлы

Такие изделия особенно мягкие и податливые. Но работа с ними предусматривает некоторые особенности:

Необходимо предварительно обезжирить поверхность. Иногда вам даже нужно будет её отполировать.
Если ранее предмет уже серебрили, придётся смыть верхний слой. В этом вам поможет серная кислота. Поместите заготовку в раствор на пару минут.
Для никелирования дома меди своими руками вам потребуется проволока из аналогичного материала. При этом его можно осуществлять вместе с электроотрицательными элементами – железом и алюминием.
Поговорим подробнее об Al. Изделия из него травят в растворе щелочи или осветляют в азотном растворе кислоты.
Существует также и обработка цинком: его оксид смешивают с гидроксидом натрия. Температура готового раствора должна составлять не менее двадцати градусов по Цельсию. Деталь погружается в жидкость два раза: сначала на минуту, а потом всего на пятнадцать секунд. Затем её промывают в прохладной воде.

Источник статьи: https://pressadv.ru/samodelkinu/nikelirovanie-v-domashnih-usloviyah.html

Состав электролитов обычного никелирования

Химикаты	Электролит №1	Электролит №2	Электролит №3	Электролит №4
«Сернокислый никель г/л	140	—	280-350	420
Сернокислый натрий г/л	50	120	15-20	150
Сернокислый магний г/л	30	—	—	—
Хлористый натрий г/л	5	20	—	5
Борная кислота г/л	20	30	25-30	50
Хлористый никель г/л	—	—	—	30
Фтористый натрий г/л	—	—	3-5	—
Формалин 40% мл/л	—	1	5-3	1
«Борофтористоводородный никель г/л	—	300	—	—
Эмульгатор ОП-7 г/л	—	2-0	3

Для чего применяется никелирование металла?

Нанесение никеля на драгоценные покрытия

– это профиль компании ООО «6 микрон». Практически вся работа начинается с нанесения никеля на поверхность.
Хочу объяснить это на примере: на оборонных предприятиях, где технику изготавливают от чертежа до ракеты, гальваника – один из самых дорогих участков производства, поэтому для удешевления процесса покрытия выбирают наиболее простой материал для производства контактных групп – медный сплав или медь. Физические свойства меди позволяют легко обрабатывать ее, кроме того любые покрытия хорошо держатся на медной поверхности.
Очень хорошо показывает себя процесс нанесения золота на медь и ее сплавы. Чаще всего именно золотом покрывают ответственные узлы, пользуясь свойствами инертности, пластичности, проводимости. Было бы легко и удобно нанести золото прямо на медь, но кристаллическая решетка меди очень близка к золоту, происходит процесс диффузии тонкого золотого покрытия с поверхности детали в объем меди

Во избежание этого нежелательного процесса, медь перед золочением покрывают никелем-разделителем, таким образом удается получить свойства золота на детали на долгий срок, избежать диффузии и обеспечить хорошую адгезию золота к контактам.
Никелирование дает тонкий, хорошо закрепленный слой свежего (это очень важно) металла на различных поверхностях, на него хорошо и быстро нарастают покрытия из золота, родия, палладия. Любой заказ, поступающий на обработку в обязательном порядке подвергается первичной обработке в растворе химического или электрохимического нанесения этого неприхотливого металла

Декоративное никелирование

Тонкий блестящий слой никелирования обладает высокими отражающими свойствами, он стоек к механическим воздействиям, хорошо полируется, хорошо держится на поверхности изделий.

В компании ООО «6 микрон» мы всегда ориентируемся только на запрос заказчика, и наносим никель на толщину от 3 до 50 микрон. Наши клиенты сами выбирают сколько никеля будет достаточно в том или ином случае. Если возникают вопросы, специалисты-технологи нашей компании всегда готовы дать рекомендации по толщине финишного слоя для конкретных условий использования детали.

Из чего складывается стоимость никелирования

Стоимость обработки таким металлом не высока, обычно это около 1 рубля/кв см поверхности. Розничная цена всегда значительно выше оптовой. Для покрытия золотом или другими драгоценными материалами никель считается обязательным и не включен в стоимость, так как это неотъемлемое условие технического процесса. Цена на покрытие драгоценными металлами по умолчанию считается с учетом никелированием.
Финишные никель может стоить дороже, чем технический. Он обычно включает предварительную механическую обработку изделия (шлифовку, полировку, травление). Цена на работу определяется индивидуально. Она складывается из стоимости расходных материалов, затраченного времени, необходимости первичной механической обработки и толщины финишного покрытия.

Если необходимо нанести этот простой металл на изделия любого назначения обращайтесь за консультацией и услугой в ООО «6 микрон». Наши специалисты подберут необходимые растворы для химического или гальванического нанесения, отработают технологию и выполнят работу в кратчайшие сроки. Если изделия уже были покрыты некачественно, либо нужно обновить металл, зачистить и отшлифовать поверхность — все это наша работа. Решение сложных вопросов никелирования – наш профиль. Обращайтесь за бесплатной первичной консультацией технолога, мы ответим на все вопросы.

Никелирование в МосквеНикелирование в домашних условиях

Автор материаловДолжность: главный технолог ООО «6 микрон»Образование: высшееОпыт работы в гальванике: 13 лет

При оформлении заказа онлайн скидка 10 %!

Наш приоритет — индивидуальный подход к каждому заказу и качество выполняемых работ!

Химическое никелирование

Процедуру химического никелирования изделий из металла выполняют по следующей схеме: обрабатываемую деталь на некоторое время погружают в кипящий раствор, в результате чего на ее поверхности оседают частички никеля. При применении такой технологии электрохимическое воздействие на металл, из которого изготовлена деталь, отсутствует.

Результатом использования такой технологии никелирования является формирование на поверхности обрабатываемой детали никелевого слоя, который прочно связан с основным металлом. Наибольшей эффективности такой способ никелирования позволяет добиться в тех случаях, когда с его помощью обрабатываются предметы, изготовленные из стальных сплавов.

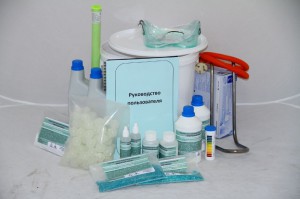

Комплект для нанесения никелированного покрытия химическим способом

Выполнять такое никелирование в домашних условиях или даже в условиях гаража нетрудно. При этом процедура никелирования проходит в несколько этапов.

Сухие реактивы, из которых будет приготовлен электролитический раствор, смешиваются с водой в эмалированной посуде.
Полученный раствор доводят до кипения, а затем в него добавляют гипофосфит натрия.
Изделие, которое необходимо подвергнуть обработке, помещают в электролитический раствор, причем делают это так, чтобы оно не касалось боковых стенок и дна емкости. Фактически надо изготовить бытовой аппарат для никелирования, конструкция которого будет состоять из эмалированной емкости соответствующего объема, а также диэлектрического кронштейна, на котором будет фиксироваться обрабатываемая деталь.
Продолжительность кипения электролитического раствора в зависимости от его химического состава может составлять от одного часа до трех.
После завершения технологической операции уже никелированная деталь извлекается из раствора. Затем ее промывают в воде, в составе которой содержится гашеная известь. После тщательной промывки поверхность изделия подвергается полированию.

Процесс никелировки в домашних условиях

Электролитические растворы для выполнения никелирования, которому можно подвергать не только сталь, но также латунь, алюминий и другие металлы, обязательно содержат в своем химическом составе следующие элементы – хлористый или сернокислый никель, гипофосфит натрия различной кислотности, какую-либо из кислот.

Чтобы увеличить скорость никелирования изделий из металла, в состав для выполнения этой технологической операции добавляют свинец. Как правило, в одном литре электролитического раствора выполняют никелевое покрытие поверхности, площадь которой составляет 20 см2. В электролитических растворах с более высокой кислотностью проводят никелирование изделий из черных металлов, а в щелочных обрабатывают латунь, осуществляют никелирование алюминия или деталей из нержавеющей стали.

О ваннах для никелирования

В домашних мастерских для ванн никелирования используется три составляющих: сульфат, борная кислота и хлорид. Сульфат – играет роль источника образование ионов никеля. Для функционирования анодов из никеля существенное влияние оказывает хлорид, при этом процент концентрации не учитывается.

Если в ванне недостаточно хлорида, то выделение никеля небольшое, снижается показатель выходного тока, и качество полученного покрытия оставляет желать лучшего.

Аноды растворяются почти в полном объеме для протекания процесса покрытия алюминиевых или медных изделий. Хлорид способствуют увеличению проводимости ванн при больших концентрациях цинка. Раствор борной кислоты обеспечивает нормальный уровень кислотности.

Видео: химическое никелирование.

Электролиты для нанесения

Мы используем несколько видов химического никелирования: щелочное и кислотное. Принцип работы у них одинаковый, качество покрытия, составы и режим работы значительно отличаются. Какой раствор для химического никелирования использовать, решается в зависимости от изделия.

Раствор кислого (подслойного) никелирования

Наиболее простой раствор для никелирования поверхностей. Электролит кислого никелирования применяется в качестве первого металлического покрытия после очистки и полировки изделия. Его можно считать «клеем» или основой, на которую потом положим все остальные металлы. Толщина покрытия из такого раствора не превышает 1 мкм, а скорость осаждения 1-2 мкм/мин. Длительность выдержки в ванне кислого никелирования не больше 1 минуты. Это связано с тем, что кислый никель дает хрупкие и темные осадки на больших толщинах. Но, тем не менее, положить тонкий слой кислого никеля необходимо. Некоторые компоненты его состава обеспечивает микроразрушения поверхности для качественной адгезии покрытия, вместе с тем, нанося тонкий слой свежего никеля, мы обеспечиваем хорошее качество адгезии для следующего покрытия медью или блестящим никелем. Электролит кислого никелирования очень стабилен во времени и стоек к загрязнениям.

Электролит блестящего никелирования

Электролит блестящего никелирования применяют для микровыравнивания поверхности изделия. По сравнению с блестящей медью, он дает менее зеркальные осадки. Скорость нарастания толщины и рабочая плотность тока также значительно ниже, но этот электролит необходим для финишной обработки изделий. Его обязательно используют для получения финишных осадков толщиной до 15 мкм. Или, при толщине покрытия 3-6 мкм как качественную подложку под гальваническое или иммерсионное золото.
Очень хорошие результаты этот раствор демонстрирует в барабанных и колокольных ваннах.

Электролит химического (иммерсионного) никелирования

Химическое никелирование применяется при обработке сложнопрофильных изделий. Работает без приложения внешнего тока. Равномерное наращивание ненапряженного никеля во всех точках поверхности изделия, обеспечивает твердое, полублестящее покрытие. Часто этот раствор применяют для защиты от коррозии путем наращивания никеля в толщину 6-30 мкм. Применение химического никелирования ограничивается исходным материалом детали. Химическое никелирование – раствор горячий, что не всегда позволяет использовать его для пластиков. Также, в процессе работы, химический никель может высаживать металл в объеме жидкости, а не только на деталь, т.е. может оказаться, что весь объем раствора – одноразовый.

Черный никель

Черный никель – самое черное покрытие из всех, которые можно получить гальваническим путем. Черный хром, черный родий, черный рутений – все эти покрытия темно-серого цвета. Действительно черное покрытие – только черный никель. Если рассматривать состав этого покрытия, это не вполне никелевый осадок, для получения темного покрытия, в раствор солей никеля вводятся дополнительные компоненты. Если хотите получить черный цвет – это Ваш вариант. Если один огромный минус у черного никеля: это покрытие совершенно не стойкое к истиранию. Настолько, что если несколько раз взять в руки изделия покрытое черным никелем, гальваническое покрытие можно стереть. Так что самый красивый черный цвет из всех гальванических покрытия нужно обязательно защитить лаком. Или поставить на полку и издалека любоваться совершенством черного никеля.
Существует еще несколько видов гальванического никеля. Их используют не постоянно, а только по мере надобности. С основными задачами вполне справляется перечисленная линейка ванн для никелирования.

Никелирование финишное

Финишным называется слой металла, который является целевым или конечным. Финишное покрытие обладает хорошими отражающими свойствами, высокой твердостью, плотностью и хорошей адгезией. Скорость нанесения позволяет обеспечивать толщину конечного слоя до 100 мкм, это очень много для гальваники в целом и для такого твердого металла. В среднем на ответственные поверхности технических деталей наносят не более 20-30 микрометров, декоративные изделия покрывают толщиной до 10 микрометров. Для обеспечения максимальной твердости поверхности детали после гальваники никелем, изделия выдерживают в печи при температуре 200-400 градусов, нагревание вызывает перекристаллизацию осадка, уплотнение его структуры. На микроуровне спеченный осадок выглядит на поверхности как плотная чешуя, структура молекул практически не сохраняется. Необходимость спекания определяется из требований заказа. В общем случае спекание не делают.

4 Химическое никелирование изделий в домашних условиях

Все составы для проведения химического никелирования универсальны – пригодны для обработки любых металлов. Готовят растворы, соблюдая определенную последовательность. В воде растворяют все химреактивы (исключая гипофосфит натрия). Посуда должна быть эмалированная. Затем раствор нагревают, доводя его температуру до рабочей, после чего растворяют гипофосфит натрия. Деталь завешивают в жидком составе, температуру которого поддерживают на необходимом уровне. В 1 л подготовленного раствора возможно провести никелирование изделия, площадь поверхности которого до 2 дм2.

Используют следующие составы растворов, г/л:

Натрий янтарно-кислый – 15, никель хлористый – 25, натрия гипофосфит – 30 (кислотность раствора pH – 5,5). Рабочая температура смеси – 90–92 °С, скорость наращивания покрытия – 18–25 мкм/ч.
Никель сернокислый – 25, натрий янтарно-кислый – 15, натрия гипофосфит – 30 (pH – 4,5). Температура – 90 °С, скорость – 15–20 мкм/ч.
Никель хлористый – 30, кислота гликолевая – 39, натрия гипофосфит – 10 (рН – 4,2). 85–89 °С, 15–20 мкм/ч.
Никель сернокислый – 21, натрий уксуснокислый – 10, свинца сульфид – 20, натрия гипофосфит – 24 (pH – 5). 90 °С, до 90 мкм/ч.
Никель хлористый – 21, натрий уксуснокислый – 10, натрия гипофосфит – 24 (pH – 5,2). 97 °С, до 60 мкм/ч.
Никель хлористый – 30, кислота уксусная – 15, свинца сульфид – 10–15, натрия гипофосфит – 15 (pH – 4,5). 85–87 °С, 12–15 мкм/ч.
Никель хлористый – 30, аммоний хлористый – 30, натрий янтарно-кислый – 100, аммиак (25 % раствор) – 35, натрия гипофосфит – 25 (pH – 8–8,5). 90 °С, 8–12 мкм/ч.
Никель хлористый – 45, аммоний хлористый – 45, натрий лимоннокислый – 45, натрия гипофосфит – 20 (pH – 8,5). 90°С, 18–20 мкм/ч.
Никель сернокислый – 30, аммоний сернокислый – 30, натрия гипофосфит – 10 (pH – 8,2–8,5). 85 °С, 15–18 мкм/ч.
Никель хлористый – 45, аммоний хлористый – 45, натрий уксуснокислый – 45, натрия гипофосфит – 20 (pH – 8–9). 88–90 °С, 18–20 мкм/ч.

По истечении нужного времени изделие промывают в воде, содержащей небольшое количество распущенного мела, затем просушивают и полируют. Полученное таким способом покрытие сталь и железо держат достаточно прочно.

В основе химического процесса никелирования лежит реакция, при которой никель восстанавливается из раствора солей на его основе в присутствии гипофосфита натрия и при помощи остальных химических реактивов. Применяемые составы делят на щелочные (уровень pH превышает 6,5) и кислые (показатель рН составляет 4–6,5). Последние лучше использовать для обработки черных металлов, меди, латуни, а щелочные предназначены для никелирования нержавеющих сталей.

Использование кислых составов позволяет получать на полированном изделии более гладкую, равномерную поверхность, чем с помощью щелочных. У кислых растворов есть и другая немаловажная особенность – вероятность их саморазряда при превышении значений рабочей температуры меньше, чем у щелочных. Никелирование, своими руками выполненное, с использованием щелочных составов гарантирует более прочное и надежное сцепление слоя никеля с металлом, на который произведено его нанесение.
