Нюансы использования газовой сварки

Делаем стыковую сварку ПНД труб своими руками

Стыковую сварку ПНД труб можно выполнить самостоятельно с применением сварочного аппарата, который приводит к размягчению полиэтилена и образованию прочного шва. Этот метод подходит только для труб, изготовленных из одного материала и с одним диаметром. Требует навыков от исполнителя. Лучше иметь квалификацию сварщика, чтобы гарантировать точность соединения

Перед началом работ важно подготовить оборудование, осмотреть сварочный аппарат, очистить его

Технологический процесс стыковой сварки полиэтиленовых труб

Работы по самостоятельной сварке стыков ПНД труб выполняются следующим образом:

• Трубы обрезаются с запасом полиэтилена, который будет образовывать сварочный шов.
• Трубы торцуются, чтобы создать идеально ровный край для лучшего контакта.
• Трубы устанавливаются в сварочный аппарат, центруются для обеспечения высокого качества сварки.
• Между деталями нужно вложить нагревательный элемент и нагревать торцы до их расплавления в течение времени, определяемое качеством материала, толщиной стенок трубы.
• Сразу после устранения нагревательного элемента следует прижать соединяемые трубы с усилием для выполнения осадки под определенным давлением, которое создается гидравлическим приводом или рычагом.
• Выждать до полного остывания полиэтилена. Следить за тем, чтобы не образовался наплыв материала, не изменился диаметр трубы.

Важно! Для стыковой сварки труб большого диаметра лучше использовать автоматический аппарат, который выполнит точную центровку и аккуратную стыковку

Сварка труб электродуговая

Это один из самых распространенных способов соединения газовых труб. Технология позволяет использовать ручную сварку, автоматическую и полуавтоматическую (с помощью самозащитной флюсовой проволоки). Данный способ соединения газовых труб более качественный, потому что стыковка происходит на уровне межкристаллических связей. То есть, расплавленный стержень электрода вплавляется в расплавленный металл кромок труб. По сути, получается в сварочной ванне единый монолитный участок.

Как правильно соединить трубу газоснабжения электросваркой.

• Производится зачистка торцов труб точно так же, как и в случае газосварки.
• Обязательно формируются кромки. Это можно сделать напильником или болгаркой со шлифовальным кругом. Оптимальный угол соединения кромок — 60°.
• Трубы обязательно укладываются в горизонтальной плоскости и центруются относительно друг друга.
• Делаются прихватки (количество определяется сечением трубы) длиною по 3-4 см. Главное – прихватка по высоте наполнения не должна быть больше 2/3 толщины стенки.

Все готово, остается только варить. При этом нужно соблюдать некоторые правила сварки. Если труба с толщиною стенки в пределах 4-6 мм, то сваривание можно проводить в один проход. В остальных случаях только в несколько проходов электродом. То есть, наращивание металлического наполнения шва должно проводиться послойно. При этом, чем выше слой, тем большего диаметра электрод должен быть использован.

Варить газовые трубы по диаметру очень сложно, поэтому их устанавливают в специальное приспособление – вращатель. Если такового нет, то сварка производится снизу вверх. То есть, труба делится на две части вертикалью, и каждый участок проваривается по отдельности. При этом необходимо стыки сварочных слоев производить внахлест.

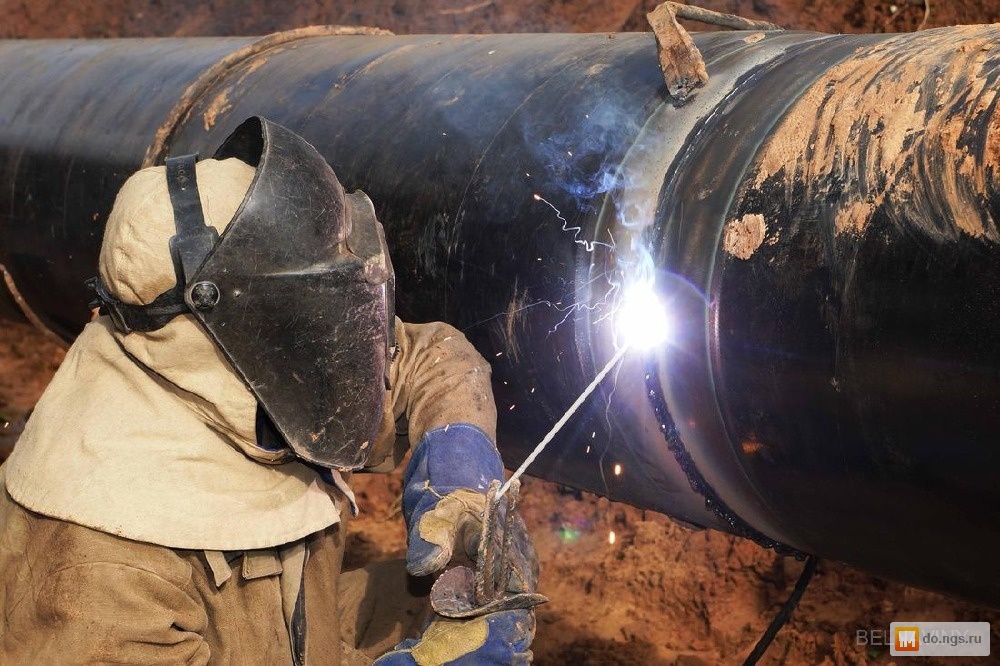

Если производится сварка магистральных газовых трубопроводов, то соединение проводится по участкам. То есть, постепенно по участкам заполняется весь шов, а последний слой наносится целиком по всей окружности.

Полуавтоматическая электросварка в среде защитных газов также применяется при сварке газовых труб. По качественной составляющей она более эффективна, чем предыдущие варианты. Все дело в том, что на процесс сваривания кромок не воздействуют химические элементы, находящиеся в воздухе. Потому что зона сварки покрывает защитный газ, обычно это смесь аргона с кислородом и углекислым газом. Могут использоваться и другие смеси.

Правила покраски на улице и внутри квартиры

ГОСТ 14202-69 совершенно точно определяет каким цветом и с какими именно опознавательными знаками должен быть окрашен трубопровод любого назначения. Таким образом, и бригада, прибывшая для ремонта, и люди, живущие поблизости, могут сразу же определить, какие именно коммуникации подверглись повреждениям и какую опасность они представляют.

Газовые трубы предназначены для передачи разных газов и соответствующим образом маркируются:

• газопровод природного газа окрашивается в желтый цвет без дополнительных колец;
• трубы для передачи ацетилена окрашивают белым;
• изделия для подачи кислорода имеют голубой цвет;
• сжатый воздух обозначается глубоко-синим;
• передача углекислоты обозначается оранжевым.

Покраска газовой трубы, проходящей по фасаду здания и на улице,редко когда выполняется по всей длине. Во-первых, магистрали имеют слишком большую длину, а, во-вторых, разноцветные отрезки портят внешний вид фасада. Окрашивают, как правило, отдельные участки с тем, чтобы обозначить систему.

Опознавательное окрашивание используют на определенных участках: в местах соединений при разветвлении. Покраска газовых труб на фасаде дома, проходящих сквозь стену, обязательно должна включать соответствующий цветовой маркер. Окрашивание, проходящей сквозь стену трубы.

Внутри здания или жилища газовые трубы окрашивают в соответствии с требованием интерьера. Как правило, базовое окрашивание погонных метров газопровода белое. Проходящую сквозь стену газовую трубу специально не маркируют. Услуги по окрашиванию оказывают сами строители.

Сварка полиэтиленовых газовых труб встык

Для сварки полиэтиленовых газовых труб используют аппараты с ЧПУ, механическое или гидравлическое оборудование. Параметры сварных работ (температура, время нагрева и пр.) выбирается в соответствии с прилагаемыми к аппаратуре таблицами и зависит от толщины стенок и диаметра заготовки.

Стыковая сварка газовых труб из полиэтилена выполняется в несколько этапов:

• заготовки помещают в сварочный аппарат;
• между ними устанавливают горячую плиту;
• торцы труб с усилием прижимают к плите;
• за счет воздействия горячей плиты полиэтилен, из которого изготовлены трубы, начинает плавиться;
• давление на трубы уменьшают, а их торцы нагревают;
• плиту убирают;
• заготовки соединяют под небольшим давлением.

После того как трубопровод остынет, его можно использовать. В результате образуется качественный шов, выдерживающий давление до 4,5 МПа.

Технология

Газосварочные работы включают в себя два этапа: подготовку свариваемых деталей и непосредственно сам процесс сварки.

Подготовка труб

Перед работой металл необходимо очистить от загрязнений, ржавчины, технических масел. Очищают кромки и прилегающую к ним поверхность – внутреннюю и внешнюю – на расстояние не менее 20 мм.

Затем следует механическая обработка деталей – при толщине металла более 3,5 мм на кромках делают скосы под углом около 45º. Это связано со способностью металла прогреваться на глубину до 4 мм. Если толщина менее 3,5 мм, выполнять скосы не нужно. Острый край кромки притупляется, чтобы металл не плавился и не стекал внутрь трубы. Точный угол скоса и притупление регулируются ГОСТ 16037-80.

В случаях когда трубопровод не предназначается для транспортировки газа или жидкости под высоким давлением, используются и другие варианты стыковки:

• с подкладным кольцом, без скосов кромок;
• со вставным кольцом и раструбом;
• с выполнением внутренней вытачки в трубах для их центровки.

Материал для прихваток обычно используют тот же, что и для сварки – сварочную проволоку. Поверхность прихватки очищают, а при работе ее переплавляют или удаляют.

Способы газосварки

Сварка труб осуществляется двумя способами:

1. Шов выполняется слева направо (правый способ). Этот способ используется при толщине металла более 5 мм. При проведении работы правым способом пламя горелки направлено назад – на уже обработанную часть шва, сварочная проволока находится за горелкой. Это способствует увеличению глубины плавления. Правый способ имеет преимущества: низкое потребление горючего газа и высокую производительность труда.
2. Проложение шва справа налево (левый способ). Таким образом свариваются тонкостенные элементы. При этом пламя горелки направлено вперед – на еще несваренные стыки, сварочная проволока располагается перед горелкой. Сварщик хорошо видит рабочую поверхность. Это более трудоемкий способ, но в результате получается более аккуратный шов, равномерный и красивый.

После проведения сварочных работ швы очищаются от шлаков и окалины и проверяются на наличие дефектов: трещин, отверстий, подрезов. Выпуклость шва должна быть 1-3 мм, но не больше 40% толщины металла, ширина не должна превышать толщину стенки трубы больше, чем в 2,5 раза. Поверхность должна быть ровной и гладкой. Если шов имеет дефекты, его необходимо исправить.

Сварка труб в квартире

Такое может понадобиться, например, при необходимости переноса газовых труб.
Сварка газовых труб в квартире начинается с отключения подачи газа. Это поможет избежать возникновения пожара.

Если свариваются трубы разного диаметра, то для этого необходимо использовать специальные переходники, что снижает вероятность утечки газа. Наиболее часто такую работу выполняют методом встык. Для удаления остатков газа в трубах, их продувают.

При необходимости перенести трубы в другое место в ней просверливают отверстие и вставляют в него отвод. После этого к отводу присоединяют кран в виде рычага, предназначенный для регулировки скорости поступления газа.

После этого необходимо проверить возможное наличие утечки газа. Для этого на место соединения надо нанести пенящееся вещество, например, мыльный раствор. Выждав некоторое время, следует удостовериться в отсутствии пузырей. Если они возникли, то это будет свидетельствовать о протечке, и сварку придется повторить.

После окончания работ надо включить подачу газа.

Плюсы и минусы стальных газовых труб

Изделия из стали обладают высокими оценками физических свойств. Несмотря на это при применении выявляются недостатки, которые могут повлиять на срок службы и условия эксплуатации газовых труб в многоквартирных домах.

Преимущества	Недостатки
прочность высокого уровня	осложнения при демонтаже больших участков
подходят для внутреннего и наружного использования	отсутствие возможности сгибать изделие в необходимом месте
подходят для надземной и подземной укладки	большая масса элементов
обеспечивают бесперебойную подачу за счет герметичности и надежности сварочных швов	легкие тонкостенные изделия проявляют склонность к образованию конденсата

Для облегчения монтажных и строительных работ на некоторых участках газопроводов вводят в эксплуатацию трубы из полимерных материалов. У них есть свой преимущества и недостатки. Их выявляют при сравнении со стальными конструкциями этого типа:

В отличие от стальных труб полипропиленовые легко монтируются. Срок службы таких труб может доходить до 80 лет. Они могут быть применены только в тех случаях, если давление газа не превышает 1,2 МПа.

Диаметр труб из полипропилена, которые используются для газового провода, варьируется от 20 до 400 мм. Трубы характеризуется повышенной пропускной способностью по сравнению со стальными.

Основными минусами считают:

• деформацию при нагреве свыше 80 градусов;
• повреждения при сейсмической активности или пониженных температурах;
• разрушение структуры под воздействием ультрафиолетовых лучей.

При использовании газовых труб в жилых помещениях необходимо соблюдать правила эксплуатации:

• прокладка газовых труб невозможна в воздуховодах, вентиляционных шахтах в квартирах;
• трубы не должны перекрывать дверные или оконные проемы;
• доступ к трубам нельзя перекрывать стеновыми панелями, декором сложной степени демонтажа;
• расстояние до поверхности пола от газовой трубы должно иметь показатель не ниже 200 см;
• установка производится в жилых помещениях, высота которых не ниже 220 см;
• отделка потолков и стен в местах доступа к газопроводным трубам не должна содержать горючие материалы;
• для соединения используют сварку , в местах разъемов предусматривается открытый подход для осмотра и доступа;
• расположение труб относительно электропроводки должно отвечать предустановленным требованиям безопасности в конкретном жилом помещении;
• соединения труб предусмотрены для кухонь, оборудованных газовыми плитами, отвечающими нормам безопасности;
• расстояние от плит до стен должно быть не менее 7 см;
• жилые помещения, в которых устанавливаются газовые плиты, газовые колонки или котлы для нагрева должны иметь вентиляционные отводы;
• система газопровода не должна находиться рядом с охладительными приборами;
• при закреплении газовой трубы на стене используют специально предусмотренные приспособления.

Рис. 2 монтаж системы газоснабжения в квартире

По СНиП (стандарту, установленному для строительных организаций) предъявляются требования к физическим свойствам газопровода и размерам конструкций:

• по толщине стенка проводного изделия должна быть около 3 мм для укладки под землей, толщина стенки для укладки над землей – не менее 2 мм;
• по диаметру стальные изделия для газопровода могут быть от 15 до 100 мм;
• пропускная способность таких изделий колеблется от 3 до 12 атмосфер, показатель зависит от места прохождения.

Трубы принято называть мерными, по длине достигающими 12 м. Немерными называют те, которые превышают по длине этот уровень.

Существуют предустановленные нормы, которые рассчитывают срок эксплуатации стальных изделий для проведения газа. Стальные конструкции имеют примерный период – 30 лет. На период может влиять присутствие внешних факторов. Особые условия создают риски снижения сроков службы.

Признаки, по которым можно определить, что трубы нуждаются в замене

Прежде, чем перейти к процессу замены, коммунальные службы проводят соответствующие экспертизы и замеры. На основании проведенных действий составляются протоколы, и газопроводные изделия готовят к замене.

Рис. 3 прибор учета газа в квартире

По результатам проверки необходима замена, если:

• произошло утончение стенок выше нормы;
• произошло изменение соединений сварки;
• происходит утечка газа по показаниям приборов учета.

Полномочные организации

В каждом городе существует ряд организаций, которые предоставляют свои услуги в сфере проектирования опасных устройств. К таким объектам относят не только газопроводы, но и прочие элементы газопотребляющих сетей, котельные. Как правило, все проектные организации после их создания обязывают вступать в членство саморегулируемых организаций (СРО). В противном случае фирма не сможет участвовать в тендерах и получать серьезные заказы.

Нахождение организации в структуре СРО гарантирует заказчикам безопасное и грамотное выполнение работы. В случае невыполнения условий договора или некачественного предоставления услуг проектная фирма, имеющая свидетельство СРО, рискует не только своей репутацией, но и финансовыми средствами.

Свидетельство СРО. (Нажмите для увеличения) Членство в СРО возможно получить лишь тем компаниям, в штате которых постоянно находится не менее двух инженеров-проектировщиков систем газоснабжения.

Квалификация и знания этих специалистов проверяются каждые три года специальной комиссией. После успешной сдачи экзамена инженеры получают аттестаты.

Вопреки сложившемуся мнению, лицензию организация иметь не должна. Лицензирование проектной деятельности было отменено.

Будьте внимательны: прежде, чем заказывать проект газоснабжения в выбранной компании, нужно поинтересоваться наличием свидетельства СРО и штатных специалистов по газовым системам.

При заключении договора важно уточнить, что обязанности по замерам, выездам в газовую службу, согласованию и утверждению проекта исполнитель берет на себя. Этот пункт позволит заказчику снять с себя ответственность за процесс и результаты проектирования

Эта статья о том, как правильно установить и подключить газовый котел. Статью о необходимом перечне документов для газификации частного дома читайте здесь.

Особенности и способы соединения газового трубопровода

Требования безопасности к использованию газового оборудования в бытовых целях предписывает установку только металлических газовых труб. Увы, современные технологии производства металлопластиковых и полипропиленовых труб пока не в состоянии обеспечить надежность соединения стыков. В квартирах и частных домах при прокладке газопроводов компании предлагают только один из методов соединения металлических труб – газосварка. Но этот метод обладает существенными недостатками – для работ нужно громоздкое оборудование в виде баллонов и шлангов, работы обычно сопровождаются большим количеством тепла и копоти, сварка происходит при открытом горении газа. Ну и в осенне-зимний период работы с баллонами в помещении очень опасны из-за угрозы взрыва от перепада температуры.

Альтернативой можно было назвать резьбовое соединение, но оно требует очень точной подгонки все соединяемых деталей. Так что на сгоны и муфты будут садиться только соединения у газового счетчика и крана. Вот и выходит, что сварка газовых труб в квартире единственно разрешенный метод соединения всех отрезков.

Сам процесс состоит из нескольких отдельных операций:

• Врезка в газовую трубу магистрального трубопровода;
• Сварка газовых труб на отдельных участках;
• Соединение отрезков заготовленной резьбы и трубопровода для подключения приборов;
• Соединение при наращивании длины трубопровода.

Особенностью здесь выступает небольшой диаметр труб 15-20-25 мм и необходимость во время работ сделать максимально качественный шов, поскольку к местам соединения предъявляются особые требования.

Материалы и оборудование

Для прокладки внутренних газовых коммуникаций используются стальные шовные и бесшовные трубы. Диаметр труб должен соответствовать проекту газификации помещения. Также в проекте указывается и маршрут прокладки с указанием точек врезки в магистральный трубопровод, точки установки счетчика и кранов.

Для сварки металлических труб применяются:

• Газосварочные аппараты;
• Сварочные аппараты аргонодуговой сварки;
• Инверторные или трансформаторные аппараты электросварки;
• MIG/MAG сварочные аппараты.

Для сварки газовых труб необходим газосварочный аппарат

При работе используется и вспомогательное оборудование:

• Болгарки для резки металла;
• Тиски;
• Резьбонарезной инструмент;
• Измерительный инструмент;
• Перфоратор для крепления кронштейнов в стены.

Для сварщика обязательно наличие защитной маски и брезентового костюма сварщика. Расходные материалы подбираются по типу инструмента, это может быть сварочная проволока с флюсом, баллон с аргоном, сварочные электроды разных марок.

Сколько стоит подготовка к работам можно поинтересоваться в компаниях, предоставляющих подобные услуги, там же можно узнать, как врезаться в газовую трубу без сварки и есть ли возможность у фирмы сделать такую врезку.

Сварка полиэтиленовых газовых труб встык

Сварка газовых труб из полиэтилена может быть выполнена аппаратами с механическим или гидравлическим приводом, а также приборами с программным управлением. Специальные таблицы, имеющиеся в инструкциях к приборам, регламентируют в зависимости от толщины стенок и диаметра трубы значения параметров сварки – температуры, времени нагрева и т. д.

Этапы стыковой сварки газовых полиэтиленовых труб такие:

1. Части свариваемых труб устанавливаются в сварочную машину.
2. Между соединяемыми деталями помещается нагретая плита.
3. К плите с некоторым усилием прижимаются торцы труб.
4. Через некоторое время полиэтилен плавится.
5. После снижения давления на трубы нагреваются торцы.
6. Горячая плита удаляется.
7. Детали под некоторым давлением сразу соединяются.

После полного остывания трубопровод готов к эксплуатации. Шов получается очень прочным и качественным. Он способен выдержать давление до 4,5 МПа.

Для монтажа полимерных газопроводных труб применяются специальные сварочные машины

Котел с газом

Такая конструкция состоит из централизованного котла, который нагревает теплоносительный отсек. При этом газ сжижается и распространяется по трубам, тем самым обеспечивая выделение тепловой энергии. Сами радиаторы, будучи нагретыми до безопасного температурного уровня в 80 градусов, нагревают помещение. Самым безопасным решением при этом будет использование магистрального газа, так как он находится в специальном помещении – котельной – и его не нужно проводить по всем помещениям дома.Тем не менее, отопление в деревянном доме газом с использованием газового котла обладает некоторыми особенностями, которые необходимо учитывать:

• Необходимо выбирать котел, работающий по принципу конвекции, так как конденсационные, хоть и обладают меньшей стоимостью, но нуждаются в небольшой температуре трубопроводной системы, что невозможно сделать, сохраняя оптимальный уровень тепла. Система теплый пол может работать при низких температурных режимах, но ее проблемно установить в деревянных домах (детальнее: «Теплые полы в деревянном доме — залог комфорта»).
• Отопительная система должна быть, как правило, однотрубной, по типу барака. Основная труба проводится по всему периметру дома, а обогревающие радиаторы врезаются по направлению этой трубы. Все это подходит для конвекционного котла, с нагревом от 60 градусов и выше.
• Можно приобрести котлы с розжигом электронного характера. То есть им не нужно постоянное поддержание режима горения основной горящей части, что в свою очередь повышает уровень безопасности. В случае частого отключения электричества, можно просто пробрести систему бесперебойного питания

Полезные советы от специалистов

Магистральная система водоснабжения, заполненная водой, источник повышенной влажности. Существуют профессиональные секреты, позволяющие проводить работу качественно. Нужно снизить воздействие воды. Этого достигают несколькими способами:

1. В свищ вбивают болт соответствующего диаметра с большой шляпкой. Струйка воды уменьшается, образуются только капли. Если свищ круглый, он забьется полностью. Достаточно будет обварить шляпку и наплавить металл вокруг нее. Этот способ подойдет для любого пространственного положения повреждения.
2. На свищ накладывают гайку большого размера, течь частично устраняется, вода не попадает на электрод, а вытекает через внутренне отверстие гаки. После этого гайку по внешнему краю обваривают. После этого в нее с использованием фума или вкручивают болт, образуется герметичное соединение, дефект устраняется. Внешний вид трубы становится хуже – это минус, но такой ремонт довольно эффективный, не занимает много времени.
3. Увеличивается объем металла, подаваемого в сварочную ванну. Нескольких капель бывает недостаточно. Величина капли зависит от толщины электрода. Иногда дополнительно берут электрод с обчищенной обмазкой. Первый электрод создает дугу, а когда образуется ванна расплава, в держатель вставляют второй, на котором нет обмазки. Объем наплавочного материала увеличивается, дырка быстрее заплавляется.

Учитывая особенности работы с заполненной трубой, можно самостоятельно сделать ремонт сети без сгона воды из системы. Нужно правильно подбирать электроды по типу стержня, виду обмазки, регулировать рабочий режим тока.

Способы сварки труб

Различают три способа сварки трубопроводов, это:

• Термические;
• Термомеханические;
• Механические.

К термическим видам отнесены все способы соединения кромок плавлением. Это дуговая, газовая, лазерная, плазменная сварки труб и другие аналогичные способы. Термомеханические методы включают в себя стыковую контактную сварку и сварку при помощи магнитоуправляемой дуги. К механическому классу относят сварку взрывами и трением.

Кроме того, способы сварки можно классифицировать по следующим параметрам:

• По условиям формирования шва (принудительное или свободное формирование);
• По типу носителя энергии (газовая, лазерная, дуговая и пр.)
• По методу защиты зоны формирования шва (в защитных газах, под флюсом и пр.)
• По степени автоматизации (ручная, автоматическая, роботизированная и пр.).

При строительстве магистральных трубопроводов в большинстве случаев используется автоматическая дуговая сварка под флюсом. Однако возможности применения этого метода ограничены условием необходимости вращения стыка.

Если возникает необходимость сваривать трубы в неповоротном состоянии, применяется ручная дуговая сварка. Этот метод позволяет производить сварку в самых разных пространственных положениях, в том числе и потолочном, которое считается наиболее сложным.

При использовании сварки в защитных газах, выделяют разновидности в зависимости от типа используемого газа. Это может быть сварка в инертной среде (гелий, аргон), в активной среде (азот, углекислый газ), или в смеси активного и инертного газов.

При применении сварочных электродов принято выделять сварку при помощи плавящихся и неплавящихся (вольфрамовых) расходных материалов.

Перспективным способом является лазерная сварка, при которой в качестве носителя энергии выступает луч лазера. Этот способ сварки отличается высокой скоростью до 300 м/ч. Контактные способы сварки осуществляются за счет разогрева кромок свариваемые деталей.

Например, при дугоконтактной сварке разогрев происходит за счет воздействия дуги, которая вращается магнитным полем с большой скоростью. Это способ применяется для соединения труб небольшого диаметра.

Аргонодуговой способ сварки

В современной сварке, аргонодуговая (TIG-сварка) считается достаточно востребованным видом. Основная особенность- это применение тугоплавких электродов с внешним вольфрамовым покрытием и защитного газа аргона. Вольфрамовые электроды выполняют основную роль в создании электрической дуги, но не сгорают в процессе проведения сварки, а лишь позволяют металлу расплавиться. За счет расплавленного металла образуется шов.

Газ аргон выполняет защитную функцию. Он защищает сварочную зону от проникновения кислорода, который ухудшает качество шва.

Используя этот метод сварки получают надежное соединение трубы, т.к. швы получаются высокого качества.

Аргонодуговая сварка

Легко объяснить популярность использования аргонодуговой сварки.Это:

• высокое качество
• долговечность
• доступность аппаратов для проведения сварочных работ
• незаменима для сварки трудно соединяемых металлов

Техника безопасности

Работа с электрооборудованием и взрывоопасным газом должна проводиться после отключения газа. Газопровод должен быть очищен от остатков газа, а помещение проветрено. При работе нужно постоянно проветривать помещение от продуктов горения и газов, образовавшихся в процессе плавки металла.

Рекомендуется в помещении, где идут работы иметь углекислотный или порошковый огнетушитель. При возникновении очага пожара он при помощи огнетушителей может быть легко локализован и потушен.

Делать врезку в магистральную трубу должен квалифицированный сварщик, имеющий соответствующий допуск. Не допускается работать с газопроводом под давлением.

При работах рекомендуется использовать асбестовое одеяло или экран из негорючего материала, для защиты декоративного покрытия от воздействия пламени и температуры.

№6. Медные трубы для газопровода

Медные трубы используются при организации системы газопровода относительно недавно. Их можно применять только для прокладки труб внутри дома при давлении до 0,005 МПа. В этих целях используется тянутые или холоднокатаные трубы с толщиной стенок не меньше 1 мм.

Преимущества:

• привлекательный внешний вид. Газовые трубы нельзя прятать в стенах или коробах – к ним должен осуществляться простой доступ. Стальные трубы сложно назвать украшением интерьера, в отличие от медного аналога. Прятать такие трубы ненужно – они выглядят аккуратно и привлекательно, отлично впишутся во многие стили интерьера;
• относительно простой монтаж, который осуществляется с помощью пресс-фитингов или пайкой. К тому же, медные трубы легко режутся;
• пластичность и возможность создавать сеть сложной конфигурации;
• достаточная механическая стойкость;
• устойчивость к воздействию агрессивных веществ;
• долговечность до 100 лет.

Среди минусов высокая цена, небольшой ассортимент на рынке и высокая теплопроводность, которая может привести к образованию конденсата. По прочности медные трубы уступают стальным, но если речь идет о внутриквартирной разводке, то особых проблем это не доставит.

Сварка технологией MIG/MAG

Выполнение соединения труб электросваркой по степени механизации делится на ручное, автоматическое и полуавтоматическое. Технология выполнения соединения газовых труб MIG/MAG (Metal Inert/Active Gas) основана на дуговой сварке с использованием металлического плавящегося электрода (проволоки) в присутствии инертного/активного газа. Присадочная проволока подается автоматически.

Этот метод реализуется такими аппаратами:

• инверторное полуавтоматическое сварочное оборудование;
• полуавтоматический сварочный аппарат;
• набор из механизма подачи плавящегося электрода и источника дуговой сварки.

Сварка MIG/MAG производится путем подачи пистолетом металлической проволоки в зону соединения и расплавление ее в дуге. Она находится между изделием и плавящимся электродом. Расплавленные проволока и кромки образуют сварочную ванну. Кристаллизующийся шов, дуга, металл сварочной ванны и проволока защищаются газом от влияния окружающей среды.

Сварка MIG/MAG предполагает использование специальной проволоки

Зачастую этот способ еще называют полуавтоматическим, поскольку сварщику необходимо вручную перемещать вдоль шва горелку. Проволока одновременно является присадочным материалом и токопроводящим электродом.

Методом MIG/MAG можно сваривать низко- и высоколегированные стали. Качество сварного соединения электросваркой зависит от напряжения дуги, скорости подачи плавящегося электрода, скорости подачи газа и сварки.

Газовая сварка стальных труб

В основу газовой сварки положен нагрев кромок труб газокислородным пламенем и заполнение образовавшегося зазора расплавленным металлом. Сварка газом дает соединение с худшими механическими показателями, чем электросваркой, но она позволяет сцепить трубы малого диаметра с толщиной стенок до 3,5 мм. Для проведения работ понадобятся газовая горелка и резак.

В процессе сварки участвуют два газа – кислород и ацетилен. Кислород поддерживает горение ацетилена. Он находится в специальных баллонах под высоким давлением, которое во время сварочных работ снижается применением редуктора. Температура горения ацетилена может составлять 3 тыс. градусов. Вместо него можно использовать другой горючий газ.

Сварочная проволока подбирается исходя из идентичности ее химических и физических характеристик с такими же параметрами свариваемых деталей. Применение флюсов позволяет предотвратить окисление металла. Газовая сварка позволяет получить прочное соединение тонкостенных труб, не прожигая металл.

Кислородно-ацетиленовая сварка пригодна для соединения труб с тонкими стенками

Оформление

Документ оформляется организацией, ведущей монтажные работы. Он составляется на производственно- техническим отделом на основании проектной и рабочей документации, передаваемой монтажникам от заказчика или непосредственно от проектанта, если это предусмотрено договором.

На основании 3D модели объекта, представленной проектантом, техотдел начинает формирование схемы сварных швов.

Одновременно с составлением схемы готовятся и другие сопутствующие документы:

• сводная таблица стыков;
• акты выполнения сварщиками пробных швов и присвоения им личного клейма;
• акты выполнения сварных работ.

Без полного комплекта документов объект не может быть принят в эксплуатацию
