Выделение припоя

Флюсы и припои — как правильно подобрать

По описанным выше причинам правильный выбор флюса и припоя — это практически половина успеха в паяльном деле. К счастью, имеются вполне универсальные марки, подходящие для большинства задач. Отрасль применения почти всех флюсов и припоев вполне доходчиво указывается на этикетках, но некоторые аспекты их применения всё же нужно знать.

Начнём с флюсов. Их применяют для протравливания деталей, снятия и растворения оксидной плёнки с дальнейшей защитой металла от коррозии. Пока поверхность покрыта флюсом, можно быть уверенным в её чистоте, как и в том, что расплавленное олово будет хорошо её смачивать и растекаться.

Флюсы различают по типу металлов и сплавов соединяемых деталей. В основном это смеси металлических солей, кислот и щелочей, активно вступающих в реакцию при нагреве паяльником. Ну а поскольку оксидных форм и загрязнений существует достаточно много, коктейль должен специально подбираться под конкретный тип металлов и сплавов.

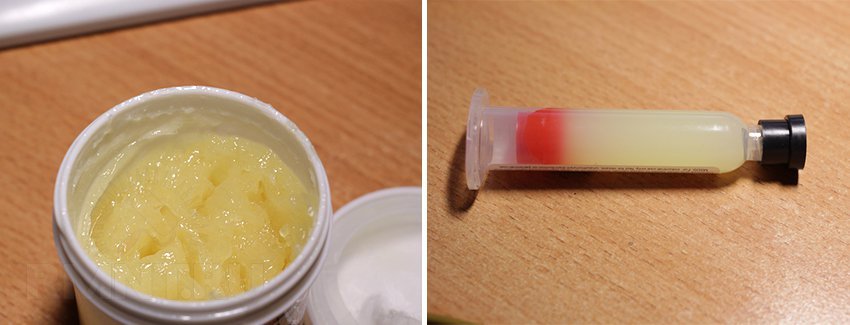

Активный флюс для пайки

Условно флюсы для пайки делятся на два типа. Активные флюсы создаются на основе неорганических кислот, в основном хлорной и соляной. Недостаток их в необходимости смывки сразу по завершении пайки, иначе остатки кислот вызывают довольно сильное корродирование соединения и сами по себе обладают достаточно высокой проводимостью, способной вызвать замыкание. Зато активными флюсами можно паять практически что угодно.

Второй тип флюсов создаётся, преимущественно, на основе канифоли, которая может использоваться и в чистом виде. Жидкий флюс гораздо удобнее в нанесении, в него также входят спирт и/или глицерин, полностью испаряющиеся при нагреве. Канифольные флюсы наименее эффективны при пайке стали, однако для цветных металлов и сплавов используют преимущественно их или другие соединения органической химии. Канифоль также требует смывки, ибо в долгосрочной перспективе она способствует корродированию и может становиться проводимой, набирая влагу из воздуха.

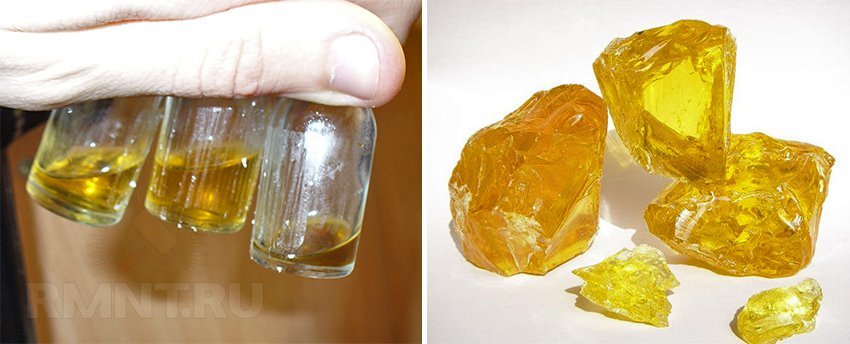

Жидкая и твёрдая канифоль

С припоями всё несколько проще. В основном для пайки используются свинцово-оловянные припои марки ПОС. Цифра после маркировки означает содержание олова в припое. Чем его больше, тем выше механическая прочность и электропроводность соединения и при этом ниже температура плавления припоя. Свинец используется для нормализации процесса застывания, без него олово может растрескаться или покрыться иглами.

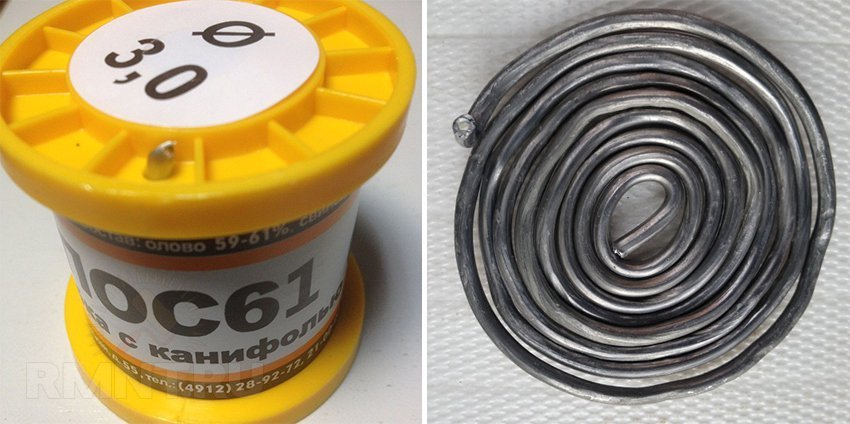

Припой ПОС-61 с канифолью внутри

Существуют специальные типы припоев, прежде всего — бессвинцовые (БП) и прочие нетоксичные, в них свинец заменён индием или цинком. Температура плавления у БП выше, чем у обычных, но соединение прочнее и более устойчиво к коррозии. Есть также легкоплавкие припои, растекающиеся уже при 90–110 ºС. К таким относятся сплавы Вуда и Розе, используют их для пайки компонентов, чувствительных к перегреву. Специальные припои находят главное применение при пайке радиоаппаратуры.

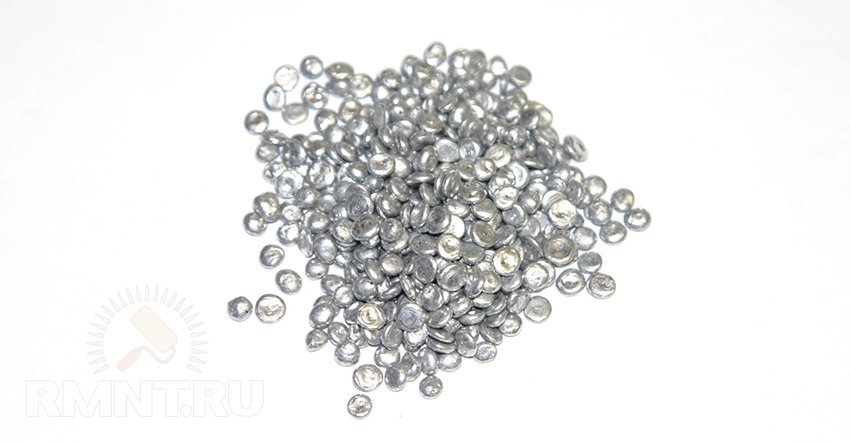

Сплав Розе

Чем заменить припой в домашних условиях

Хорошей заменой паяльной кислоте будет жир паяльный, так же можно использовать пасту ВК 10, флюс — пасту с канифолью, если нет возможности приобрести данные составы в магазине, а паять необходимо срочно, по можно использовать таблетку аспирина (российская ацетилсалициловая кислота). Импортным аспирином не пробовал. Место пайки периодически натирают таблеткой, она немного крошиться и при пайке плавится и хорошо снимает окислы, жировые и другие пленки в месте пайки.

Так же можно воспользоваться лимонной кислотой или уксусной эссенцией.

И конечно необходимо иметь опыт работы с паяльником и производством пайки. Место работы должно хорошо проветриваться, ни в коем случае не вдыхать выделяющиеся пары и дым от пайки.

Место пайки надо потом промыть. Хорошо использовать этиловый спирт и зубную щетку.

Вместо паяльной кислоты можно использовать бытовые вещества например:

• Сильные моющие средства, как правило для унитазов;
• Аспирин (таблетки);
• Канифоль со спиртом (получится самодельная кислота, аналог той что можно купить);
• Можно попробовать концентрат уксусной кислоты.

Ведь цель кислоты удалять пленку которая защищает металл от естественного процесса коррозии

Важно знать, если для одного металла флюс «сработал» — это не означает, что другой он облудит без проблем

Еще важно промывать спаиваемые детали в конце работы, так как процесс окисления продолжается и кислота может «съесть» соединение. Кислоту можно заменить паяльным жиром, вариант рабочий, правда как и кислота, паяльный жир тоже довольно агрессивный

Кислоту можно заменить паяльным жиром, вариант рабочий, правда как и кислота, паяльный жир тоже довольно агрессивный.

Аспирин перед тем как заливать водой, надо раздробить почти до состояния порошка, растворение должно быть полным, без кусков.

Некоторыми чистящими средствами можно заменить паяльную кислоту, например чистящее средство для унитазов (а так же раковин, ванн и.т.п, включая изделия из стекла, стали) «Солита»

Так же паяльную кислоту можно заменить уксусной кислотой, можно лимонной, правда эффект будет чуть хуже, чем при работе с паяльной кислотой, но заменить можно.

Что можно использовать вместо канифоли?

Обязательным компонентом, участвующим в процессе пайки, является флюс. Таковым его сделали следующие свойства:

• способность растворить на поверхности металла оксидную пленку и удалить ее вместе с загрязнениями из рабочей зоны;
• явное ускорение процесса с одновременной защитой места пайки от окисления;
• возможность получения более качественного соединения из-за улучшения растекаемости припоя.

Самым востребованным флюсом, в производственных масштабах и в любительских мастерских, является канифоль – светло-желтая стеклообразная смола.

• малый удельный вес и низкая температура плавления;
• способность полностью расплавляться и не «вытекать» с места проведения работ;
• при температуре, когда припой еще не плавится, канифоль уже растворяет вредные окислы;
• равномерное покрытие места пайки (надежная защита на все время рабочего процесса от окисления);
• являясь нейтральной, она не соединяется с металлами и самим припоем;
• при пайке продукты разложения и окислы канифоли легко вытесняются припоем;
• легкое удаление оставшихся излишков после окончания работы.

При срочной необходимости выполнить пайку в отсутствии канифоли приходится решать вопрос замены флюса на подручные материалы. На вариантах замены, подсказанных практикующими мастерами, остановимся подробнее.

1. Аспирин. Самый доступный вариант, так как любая аптечка укомплектована этим средством. Для хорошей пайки желательно получить сильно концентрированный раствор (на воде или спирте) ацетилсалициловой кислоты. Правда, пайка сопровождается выделением неприятного сильного запаха, так что следует предусмотреть хорошую вентиляцию или проветривание.

Выбор жала и уход за ним

Жала для паяльников различают по форме и материалу. С формой всё просто: самым примитивным и в то же время универсальным является шиловидное жало. Возможны вариации в форме лопаточки, конуса с затуплённым концом, со скосом и прочие. Главная задача при выборе формы — добиться максимальной площади соприкосновения с конкретным типом спаиваемых деталей, чтобы нагрев был мощным и при этом непродолжительным.

Медные жала для паяльника

По материалу почти все жала медные, однако бывают с покрытием и без него. Покрывают медные жала хромом и никелем для увеличения жаростойкости и устранения окисления поверхности меди. Жала с покрытием очень долговечные, но несколько хуже смачиваются припоем и требуют бережного отношения. Для их чистки используют латунную стружку и вискозные губки.

Жала с никелевым покрытием

Жала без покрытия можно по праву отнести к расходникам для пайки. Такое жало при работе периодически покрывается слоем окислов и припой перестаёт к нему прилипать. Рабочую кромку нужно заново зачистить и залудить, поэтому при интенсивном использовании жало стачивается достаточно быстро. Для замедления обгорания жала его рекомендуется предварительно отковать, а затем обточить для придания нужной формы.

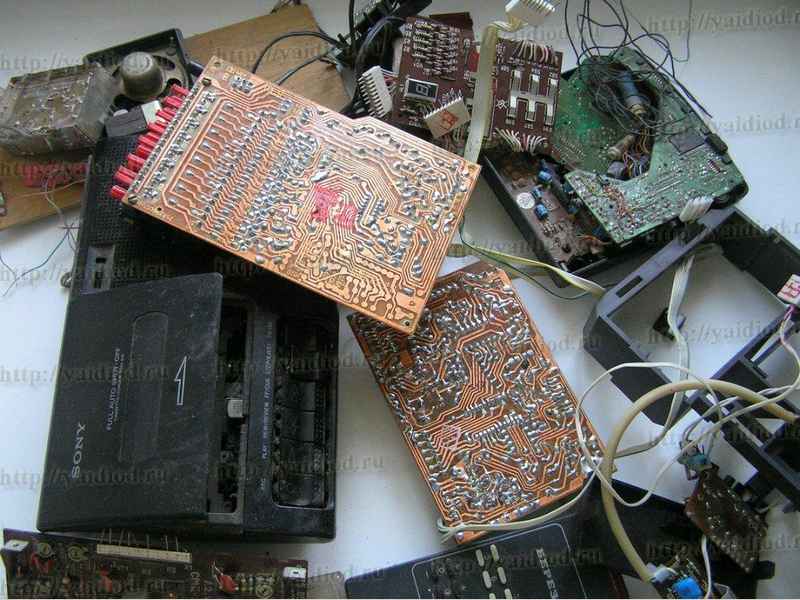

Способы удаления припоя

Существует несколько способов, как убрать лишний припой с микросхемы. Среди них числятся такие как:

• Демонтаж;
• Оловоотсасыватель;
• Лента для снятия припоя;
• Специальный аппарат для удаления;
• Паяльная станция;
• Термостол;
• Сжатый воздух.

Далее пойдет более конкретно о тех способах, которые помогают снять припой с платы:

Демонтаж. Относится к грубым способам, так как не всегда помогает сохранить плату в целостности после снятия. Здесь используется метод механического устранения при помощи такого инструмента, как специальный пинцет или небольшой молоток. Это подходит только для достаточно больших капель материала. Здесь не имеет большого значения, какая температура плавления припоя, так как не используется термическая обработка.

Оловоотсасыватель. Это один из наиболее распространенных способов, как удалить лишний припой с платы без оплетки. Он применяется для выборочного удаления материала. Припой удаляется через выборочные отверстия. Существуют как относительно небольшие отсасывыватели, которые стоят недорого, но малоэффективны в работе, так и более серьезные модели.

Оловоотсасыватель для удаления лишнего припоя с платы

Медная лента для удаления припоя. Она выполняется в виде оплетки, которая накладывается поверх лишних капель, после чего нагревается паяльником, благодаря чему мягкоплавкий металл впитывается в поры оплетки тугоплавкой меди. Это наиболее эффективный и часто применяемый способ. Лента для удаления припоя выпускается в различных размерах.

Аппарат для удаления. Этот агрегат будет полезен для тех, кто часто занимается пайкой плат. Это инструмент, который похож на паяльник, но внутри у него имеется отверстие для жала. Жало подсоединено к насосу, так что достаточно приложить его к лишним частицам металла и разогреть, после чего они будут всасываться внутрь.

Паяльная станция. Это устройство со специальным феном, которое хорошо подходит для выпайки нескольких плат одновременно. Но такой способ поможет убрать весь напаянный металл, так что для тонкой работы устройство не пригодно.

Паяльная станция для устранения припоя

Термостол. Это еще один способ, как убрать припой с контактов вместе с контактами, если неправильно пользоваться. Но если использовать нагрев на должной температуре, чтобы мелкие частицы расплавлялись быстрее, чем напаянные контакты, то вполне возможно избавиться только от лишних элементов.

Термостол для уброрки припоя с контактов

Сжатый воздух. Это один из тех способов, которые не используют экстремальное термическое воздействие, но требуют достаточно тонкого мастерства. Для начала припой разогревается до определенной температуры при помощи обыкновенного паяльника, а потом с помощью сжатого воздуха из баллончика или компрессора просто сдувается с поверхности. Это грубый метод, который требует четкого выполнения техники безопасности.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на поверхность пайки;2) Залудить их припоем;3) Снова нанести флюс на контакты;4) Запаять зазор между контактами.

Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим

Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Что нужно для надежного контакта

Основные критерии:

• Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
• Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
• Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
• Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
• Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

Подбор инструментов

Чтобы качественно выполнить поставленную задачу, в первую очередь нужно правильно подобрать инструмент. Для выпаивания конденсатора из платы мы можем использовать:

• Демонтажный паяльник;
• Паяльник без регулировки температуры;
• Паяльную станцию.

Еще нам обязательно понадобится несколько вспомогательных инструментов и расходные материалы, но об этом немного позже.

Название «демонтажный паяльник», или «демонтажный пистолет», как принято его называть, говорит само о себе. Этот инструмент предназначен именно для демонтажа, для выпайки деталей из платы. Японский Goot TP-100 справится с этой задачей за считанные секунды.

С таким оборудованием задачу можно решить максимально быстро и качественно. Но, согласитесь, не у каждого под рукой может быть такой инструмент. Затраты на приобретение демонтажного пистолета оправдывают себя, когда он постоянно в работе. Позволить себе такой инструмент может крупный сервисный центр или компания, которая занимается массовым производством. Поэтому, мы будем пользоваться более доступным набором инструментов.

В принципе, выпаять конденсаторы с материнской платы можно обычным паяльником без регулировки температуры. Не стоит выбирать паяльник мощностью менее 40 Вт – жало может не успевать разогревать припой, остывать в припое, а паяльник мощностью более 80-100 Вт – может перегреть и повредить плату, дорожки и компоненты на ней.

Инструмент, который мы выбрали для работы, есть в каждой мастерской по ремонту электроники – термовоздушная паяльная станция. В нашем распоряжении имеется станция АССТА 401.

Accta 401 – станция с паяльником для бессвинцовой пайки мощностью 70 Вт. Мощности паяльника будет достаточно как для работы с обычным, так и бессвинцовым припоем. Забегая вперед, скажу, что большая мощность будет только положительно влиять на процесс выпайки. Почему? Как только жало прикасается к выводу с припоем, начинается передача тепла от жала к припою и выводам конденсатора. Паяльник, имеющий большую мощность, может быстро разогреться и быстро достичь необходимую температуру, а также расплавить припой.

Что можно сделать дома

Степень кислотности флюсов отличается. К активным смесям относятся композиции с хлоридом цинка. Из школьного курса, возможно, кто-то запомнил свойства солевых растворов.

Соли в присутствии воды склонны претерпевать гидролиз. Хлорид цинка при обменных реакциях с водой образует сильную кислоту и слабую щелочь. Поэтому раствор имеет активный кислотный характер. Соляная кислота быстро удаляет оксидные вещества.

Обычно паяльную кислоту делают прибавлением 412 г цинка к 1 литру концентрированной соляной (гидрохлоридной) кислоты. Процедура это не совсем приятна и безопасна. При работе выделяются летучие кислые пары.

С соляной кислотой

Популярностью пользуется несколько составов с хлористым цинком. Соединения цинка используются в процессе цинкования для защиты металлов от коррозии. Этот химический элемент известен устойчивостью к процессам окисления. Сделать паяльные кислоты своими руками несложно.

Для продукции из черных и цветных металлов подойдет следующее соотношение:

• хлорид цинка – минимум 25 %, максимум – 30 %;
• концентрированная соляная кислота – 0,7 %.

Оба компонента нужно быстро растворить в воде. Следует учесть, что соляная кислота – сильно летучее вещества. Работать с ней желательно под вытяжкой. Склянку с исходным реактивом нужно держать только в закрытом состоянии.

С вазелином и спиртом

Для деталей из черных и цветных металлов иногда вместо паяльной кислоты удобнее использовать пасту с кислотными свойствами.

Для ее приготовления нужно смешать насыщенный раствор хлорида цинка – 3,7 % и технический вазелин – 85 %. Для придания требуемой консистенции в смесь добавляют немного воды.

Для работы с никелем, платиной и их сплавами своими руками можно сделать паяльную смесь из хлорида цинка – 1,4 % и этилового (винного) спирта – 40 %. Оба компонента нужно тщательно растворить в воде и перемешать готовый паяльный раствор.

После пользования всеми приведенными составами паяльную зону нужно хорошо промыть обычной водой.

С канифолью

Для проведения ответственных работы с черными металлами, пайки драгоценных и цветных металлов подойдет пастообразная смесь, сделанная своими руками из канифоли – 24 % и хлорида цинка – 1 %. Все это нужно растворить в этиловом спирте. Промывать рабочую зону по окончании паяльной процедуры нужно ацетоном.

Для образования шва с повышенными прочностными характеристиками рекомендуется взять:

• канифоли – 16 %,
• хлорида цинка – 4 %,
• технического вазелина – 80 %.

Промывать место пайки после обработки такой паяльной пастой, сделанной своими руками, сложнее. Взять нужно ацетон.

Как показывает опыт, в некоторых случаях имеет смысл заменить паяльную кислоту соответствующей пастой кислотного характера.

Самодельные кислые пасты

При работе с алюминиевыми деталями часто используют флюс с олеиновой кислотой, формула которой С17Н33СООН дает представление о большой молекулярной массе. Высшая кислота имеет вязкую консистенцию, похожа на слегка тягучую жидкость.

Паяльный флюс делается следующим образом: 20 мл олеиновой кислоты, около 3 г йодида лития растворяют в стеклянной емкости на водяной бане. Однородный раствор, сделанный своими руками, после остывания переливают в стеклянный флакон для хранения.

После пайки рабочую зону промывают ацетоном, бензином или спиртом.

Для пайки нихрома можно своими руками сделать состав из 100 г вазелина, 7 г порошкообразного хлорида цинка, 7 г глицерина.

Всю массу нужно хорошо перемешать. Желательно это сделать в толстой фарфоровой чашке или специальной ступке.

Другие доступные варианты

Широко используется для обработки железных, стальных, никелевых сплавов ортофосфорная кислота. Часто ее называют просто фосфорной. Этой кислотой можно обрабатывать поверхность чистой меди.

На всех металлах фосфорная кислота не только удаляет оксиды, но и образует защитный слой.

При паяльных работах верхний слой фосфатов легко разрушается разогретым жалом паяльника. На обработанных деталях равномерно распределяется припойная масса. В результате получается прочное соединение.

Самым, пожалуй, простым вариантом замены паяльной кислоты является обычный аспирин. Раствор быстро готовится своими руками. Нужно взять обычную дешевую таблетку, растворить в небольшом количестве воды. Иногда мастера просто посыпают растолченным аспирином место пайки.

Как облудить необгораемое жало

Обычное медное жало имеет недостатки: оно понемногу выгорает, требуя частого повторения вышеописанных процедур по очистке. С него невозможно убрать весь припой, что требуется для пайки корпусов некоторых микросхем.

Этих недостатков лишены необгораемые жала, поверхность которых покрыта слоем никеля. Но за ними нужен особый уход. Слой покрытия тонкий, его нельзя царапать. Поэтому никелированные жала нельзя чистить напильником, надфилем и даже наждачной бумагой. Нельзя даже стряхивать с них припой ударами о подставку паяльника. Если слой покрытия будет поврежден, то из-под него будет вымываться медь и жало придет в негодность. Поэтому и облудить его так, как медное, не получится.

Для того, чтобы залудить необгораемое жало, потребуются:

• кусок хлопчатобумажной ткани (можно использовать старое полотенце);
• канифоль;
• припой.

Ткань нужно обильно смочить в воде и отжать, а в баночку с канифолью кинуть небольшой кусочек припоя. Прогреть паяльник, затем энергично потереть его жалом о мокрую ткань, стирая окислы. Затем быстро окунуть его в канифоль, расплавляя в ней кусочек припоя. Жало лудится в среде канифоли, которая растворяет остатки окислов. После этого его нужно протереть о ту же ткань, что использовалась вначале.

Для очистки необгораемых жал в процессе работы предназначены специальные целлюлозные губки, которые продаются в магазинах электроники. Губку перед использованием нужно пропитать водой, отжав излишки. Лучше использовать глицерин, при этом она не будет высыхать. При работе нужно периодически протирать жало паяльника о губку, удаляя окислы и излишки припоя.

Еще можно использовать для этих целей проволочную губку (мочалу) из латуни или меди. Ее также продают в радиолюбительских магазинах. Подойдет и мочалка для мытья посуды из нержавеющей стали, но только мягкая, чтобы не царапала жало.

Но все эти способы могут не помочь, если паяльник с необгораемым жалом перегревается. Его температура не должна превышать 300 ˚С. Поэтому использовать их стоит только в паяльниках, имеющих регулировку температуры со стабилизацией.

Регуляторы мощности здесь не помогут, так как трудно подобрать его режим работы. Температура в зависимости от интенсивности пайки постоянно изменяется, когда паяльник бездействует на подставке, она максимальна, когда плавит припой – понижается. Напряжение в сети тоже может изменяться и влиять на температуру. В керамических паяльниках и паяльных станциях организована регулировка с использованием датчика, встроенного в паяльник. Начальная температура задается пользователем, а устройство управления ее поддерживает без его участия. Также не рекомендуется долго держать нагретое необгораемое жало без припоя.

Еще одно достоинство необгораемых жал, предназначенных для керамических паяльников и паяльных станций – они съемные и легко меняются. Производителями выпускается широкий ассортимент жал различной формы и размеров, предназначенных для выполнения разных видов работ. Владельцам паяльников с нихромовым нагревателем приходится идти на ухищрения, чтобы сделать их универсальными: придумывать какие-то вставки, наматывать на жало толстую медную проволоку. Это не делает процесс пайки удобнее, скорее – наоборот. А если вспомнить, что поменять жало у такого паяльника порой не так-то просто, то об использовании различных форм греющих поверхностей для него стоит позабыть совсем.

Что такое материнская плата компьютера

Материнская плата – это основная системная плата любого современного компьютера или ноутбука. Именно она обеспечивает взаимодействие и слаженную работу всех составляющих системы. На плате расположены микросхемы, контроллеры, конденсаторы, резисторы, порты, слоты и другие компоненты. Большое количество элементов делает материнскую плату сложной и уязвимой к возникновению неисправностей. Их причинами могут быть как физическое старение, так и перегревание элементов платы или скачки напряжения в сети.

Часто причиной выхода из строя материнской платы может быть неисправный конденсатор. Как правило, его можно визуально определить – у него вздутый верх или низ, а также имеются следы потекшего электролита. Любой сложный ремонт практически невозможно провести в домашних условиях, а замену конденсатора – вполне реально сделать самостоятельно. Достаточно владеть минимальными навыками пайки и соответствующим набором инструментов.

Допустим, мы провели осмотр материнской платы, убедились, что механических повреждений платы нет. Нашли вздутый конденсатор. Вероятно, он и является причиной поломки. Его необходимо заменить – старый конденсатор отпаять, а на его место установить новый, такой же емкости.

Замена конденсатора без выпаивания с платы

Условия ремонта бывают разные и менять конденсатор на многослойной (мат. плата ПК, например) печатной плате — это не то же самое что поменять конденсатор в блоке питания (однослойная односторонняя печатная плата). Надо быть предельно аккуратным и осторожным. К сожалению, не все родились с паяльником в руках, а отремонтировать (или попытаться отремонтировать) что-то бывает очень нужно.

Как я уже писал в первой половине статьи, чаще всего причиной поломок являются конденсаторы. Поэтому замена конденсаторов наиболее частый вид ремонта, по крайней мере в моём случае. В специализированных мастерских есть для этих целей специальное оборудование. Если оного нет, приходится пользоваться оборудованием обычным (флюс, припой и паяльник). В этом случае очень помогает опыт.

А если опыта нет, то попытка ремонта вполне может закончится плачевно. Как раз для таких случаев спешу поделиться способом замены конденсаторов без выпаивания из печатной платы. Способ внешне довольно не аккуратный и в некоторой степени более опасный, чем предыдущий, но для личного пользования сгодится.

Главным преимуществом данного метода является то, что контактные площадки платы придётся в значительно меньшей степени подвергать нагреву. Как минимум в два раза. Печать на дешёвых мат.платах достаточно часто отслаивается от нагрева. Дорожки отрываются, а исправить такое потом достаточно проблематично.

Минус данного способа в том, что на плату всё-таки придётся надавить, что тоже может привести к негативным последствиям. Хотя из моей личной практики давить сильно ни разу не приходилось. При этом есть все шансы припаяться к ножкам, оставшимся после механического удаления конденсатора.

Итак, замена конденсатора начинается с удаления испорченной детали с мат.платы.

На конденсатор нужно поставить палец и с лёгким нажатием попробовать покачать его вверх-вниз и влево-вправо. Если конденсатор качается влево-вправо, значит ножки расположены по вертикальной оси (как на фото), в обратном случае по горизонтальной. Также можно определить положение ножек по минусовому маркеру (полоса на корпусе конденсатора, обозначающая минусовой контакт).

Дальше следует надавить на конденсатор по оси расположения его ножек, но не резко, а плавно, медленно увеличивая нагрузку. В результате ножка отделяется от корпуса, далее повторяем процедуру для второй ножки (давим с противоположной стороны).

Иногда ножка из-за плохого припоя вытаскивается вместе с конденсатором. В этом случае можно слегка расширить получившееся отверстие (я делаю это куском гитарной струны) и вставить туда кусок медной проволоки, желательно одинаковой с ножкой толщины.

Половина дела сделана, теперь переходим непосредственно к замене конденсатора. Стоит отметить, что припой плохо пристаёт к той части ножки, которая находилась внутри корпуса конденсатора и её лучше откусить кусачками, оставив небольшую часть. Затем ножки конденсатора, приготовленного для замены и ножки старого конденсатора обрабатываются припоем и припаиваются. Удобнее всего паять конденсатор, приложив его к к плате под углом в 45 градусов. Потом его легко можно поставить по стойке смирно.

Вид в результате, конечно неэстетичный, но зато работает и данный способ намного проще и безопаснее предыдущего с точки зрения нагрева платы паяльником. Удачного ремонта!

Снятие на жало и с помощью оловоотсоса

Чтобы снять припой на жало паяльника, необходимо тщательно очистить его и покрыть флюсом. Тогда, при расплавлении припоя на контактных площадках, последний налипнет на жало, и площадка очистится.

Такой способ не очень удобен тем, что за один раз позволяет собрать лишь небольшое количество материала, а потом жало снова придется чистить.

Оловоотсос – инструмент, конструктивно состоящий из трубки с подпружиненным поршнем. С одного конца трубки находится всасывающее устройство. Перед началом работы поршень вдавливается в трубку и фиксируется при помощи кнопки.

Чтобы снять припой с контактов, необходимо его разогреть паяльником и приблизив всасывающее устройство оловоотсоса, освободить поршень, нажав на кнопку.

Поршень, двигаясь под действием пружины, создаст разрежение в трубке, которое затянет внутрь ее расплавленный припой. Чтобы извлечь собранное олово, достаточно разобрать корпус оловоотсоса.

5 советов по созданию надежной пайки

К ним относят:

1. Прогрев соединяемых деталей следует выполнять не острием наконечника, а его боковой поверхностью. Это обеспечивает больший контакт и лучшую передачу температуры. Однако, работая жалом с тупым наконечником или трансформаторным паяльником этот совет практически не поможет.
2. Для придания повышенной прочности создаваемому соединению создается дополнительная скрутка проводов.
3. Механическое приспособление третья рука облегчает фиксацию неподвижного положения соединяемых деталей.
4. Новые электронные компоненты изготавливают с залуженными контактными поверхностями. Если они ничем не загрязнены, то на них можно сразу наносить флюс и припой без предварительного лужения. Это ускоряет процесс пайки.
5. Продажа предлагает мастерам трубчатый припой, внутри которого расположен флюс. Обычно это канифоль. Такой комбинацией проще работать: сокращается количество промежуточных операций за счет одновременной подачи обоих компонентов.

Типы микросхем

В настоящее время существует ряд корпусов, но наиболее широко распространены всего два, да и по факту все остальные разновидности являются вариантами двух основных типов:

• DIP – грубо говоря, этот вариант корпуса для внутреннего монтажа, ножки этого контроллера помещаются в отверстия на плате;
• SMD – этот тип микрочипов предназначен для поверхностного монтажа, в этом случае на плате размещаются «пятачки», к которым и припаяны ножки микросхемы.

Каждый вариант обладает своими достоинствами и недостатками. Но в рамках статьи интересны их особенности в плане распайки. Как выпаять микросхему в том или ином корпусе, разберём чуть ниже.

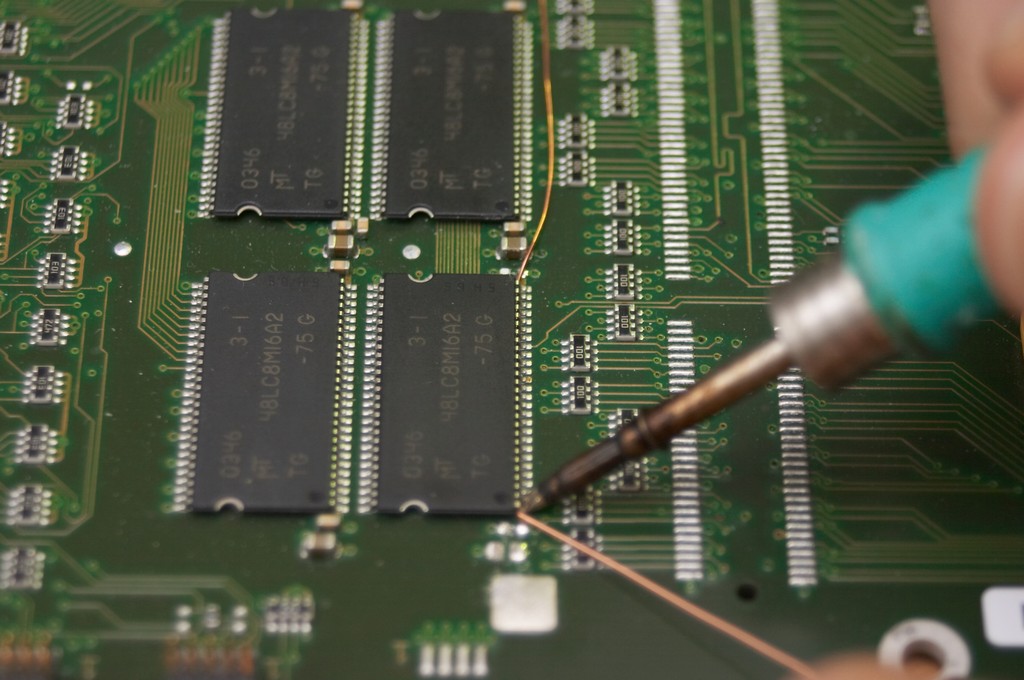

Использование демонтажной оплетки

При демонтаже микросхем голым паяльником используется свойство паяльника притягивать припой. Залуженное и покрытое флюсом жало паяльника обладает хорошей смачиваемостью и вбирает припой очень даже не плохо. Но как повысить эффективность этого процесса?

Можно конечно выбрать паяльник с более широким жалом, тогда им можно будет изъять большее количество припоя. Но можно пойти другим путем, можно воспользоваться оплеткой от коаксиального кабеля. Подойдет антенный провод от телевизора. Сдираем эту оплетку с кабеля и обильно покрываем ее флюсом.

Теперь если прижать такую косичку к пайкам микросхемы и немножко пройтись по ней паяльником можно убедиться чудесных демонтажных свойствах оплетки. Благодаря своей пористости и гигроскопичности она вбирает в себя припой куда лучше любого жала паяльника, освобождая тем самым микросхемные выводы.

Сейчас в продаже имеются специальные демонтажные оплетки, так что можно оставить телевизионный провод в покое.

Подготовка к ремонту материнской платы

Мы не будем рассматривать сложных технологий замены с использованием паяльных станций, вакуумных отсосов – это удел сервисных центром и продвинутых ремонтников.

Будем использовать обычный отечественный паяльник мощностью 40 Вт, спиртоканифольный флюс, оловянно-свинцовый припой и заостренную деревянную палочку.

Жало паяльника надо заточить определенным образом. Оно должно быть такой ширины, чтобы, по возможности, одновременно нагревать оба вывода.

Желательно иметь ЛАТР или автотрансформатор с отводами и переключателем для регулировки температуры жала паяльника.

Спиртоканифольный флюс можно получить, растворив порошкообразную канифоль в этиловом спирте 96 градусов.

Пошаговая технология пайки проводов

Инструкция для начинающих включает несколько выполняемых последовательно этапов:

1. Подготовку проводников. Элементы очищают от изоляции и оксидного налета. Наждачной бумагой металл обрабатывают до блеска.
2. Лужение. Паяльник нагревают до температуры плавления флюса. Жилу подносят к куску канифоли, продолжают нагрев. Очищенный конец провода должен полностью погрузиться в расплав. На обработанный проводник наносят припой. Состав равномерно растекается, покрывая поверхность тонким слоем. Таким способом обрабатывают все подлежащие пайке кабели.
3. Складывают залуженные проводники, обеспечивая плотное прилегание. При пайке длинного участка делают скрутку. Жалом паяльника набирают припой, прижимают наконечник к обрабатываемому месту с небольшим усилием. Когда состав покроет всю область соединения, инструмент убирают. Провода удерживают в неподвижном состоянии до остывания.
