Как устроен токарный патрон: по металлу, по дереву, принцип работы

Кулачковые токарные патроны

Часть разновидностей патронов по количеству кулачков мы рассмотрели выше, однако видов самих патронов гораздо больше.

Разновидности кулачков

Всего насчитывается 5 самых востребованных конструкций, все они кулачковые, но для разных задач и типом работы:

Рычажный тип. Наиболее часто встречающийся вид. Применяется для грубой черновой работы. Кулачки и зажимы двигаются за счёт двухплечевого рычага. Совместим с гидроприводом. Настройка патрона сложная.

Самоцентрирующийся тип. Также часто можно встретить этот вид патрона, на его примере мы выше описали работу станка – заготовка центруется кулачками, кулачки двигаются за счёт движения диска, на котором сделаны пазы по типу «архимедова спираль». Усилие зажима обеспечивается механикой. Точная и надёжная конструкция.

Клиновый тип. Данный вид является глубокой модернизацией рычажного вида патрона. После внедрения отдельных пневматических и механических приводов, значительно выросла точность обработки. Способен обработать предмет практически любой сложности. Имеет режим смещения оси заготовки от центральной оси станка. Однако он сложен в настройке и требователен к качеству производства.

Цанговый тип. Патрон, позволяющий оперативно и крепко зафиксировать заготовку. Современные агрегаты лёгкие в настройке. Особенность строения в том, что роль кулачков здесь выполняют зажимные лепестки. Лепестков размещено от двух до шести штук, исходя из диаметра патрона. Заготовка жёстко фиксируется, а радиального биения практически нет. Цанга очень долговечна, сама по себе это втулка с осевыми прорезями.

Мембранный тип. Данный тип может похвастаться высокоточной обработкой и крепежа заготовки. Состоит из механизма, на фланце которого находится мембрана из пружинистого материала. Зажимы состоят из своеобразных сменных губок. Их 3–8 штук. Работает с пневмоприводом

Требует от человека повышенной осторожности в работе. Деталь сломается, если переборщить с давлением

Однако сама мембрана прочно удерживает губками заготовку.

Схема обработки заготовки

Рис № 1. Схема обработки детали. Обозначение элементов устройства: 1- поводковый патрон; 2 – крепежный поводок-хомутик; 3 – фиксирующий болт; 4 –подвижной люнет; 5 – обрабатываемое изделие.

Токарные поводковые патроны, используемые при токарных работах, изготавливается в форме диска с четырьмя пазами и резьбовой втулкой имеющей идентичные размеры со шпинделем передней бабки. При использовании прямого хомутика в патроне устанавливается передвижной штырь фиксирующийся гайкой в пазу крепежного элемента. При проведении обработки заготовки штырь упирается в хвост хомутика. Используемые патроны должны соответствовать ГОСТ 2571-71, ГОСТ 13364-67, ГОСТ 1435-99 и ГОСТ 25557-2006 по всем установленным параметрам.

Если в ходе операции точения с применением токарного станка используется изогнутый хомутик, то штырь не применяется, в виду того, что хвост хомутика устанавливается в паз фиксирующего элемента.

Чертеж № 2. Устройство поводкового патрона. Обозначение: основные элементы, составляющие крепежный элемент обрабатываемой заготовки.

Данная конструкция имеет выступающие детали, что допускает возможность получения травмы специалистом, производящим обработку изделия. Для устранения возможности получения травмы применяется закрытый патрон, выполненный в виде кожуха с приливом и нарезной втулкой идентичной открытому элементу. Хомутик скрыт внутри кожуха, что обеспечивает безопасное проведение работ.

Чертеж № 3. Конструкция поводкового патрона, выполненная с закрытым корпусом. Обозначение элементов: 1- колпак с приливом; 2 – наружная втулка; 3 – хомутик.

Используются также крепежные элементы, в которых не предусмотрено использование хомутика. В целях ускорения обработки изделий взамен хомутков применяются передние центры, которые выполняют одновременно две операции: центровку заготовки и в качестве поводка (Чертеж № 4). При воздействии на изделие заднего центра рифленые насечки более плотно прижимаются к сторонам детали и сообщают ей вращательное движение. При точении полых изделий используются наружные, а при применении валиков – внутренние рифленые центры.

Чертеж № 4. Фиксация заготовки с использованием поводкового патрона. Обозначение: 1,2 – центры.

Обрабатываемая заготовка устанавливается с опорой на центр, а кулачки используются для передачи вращения заготовке. Причем кулачки выполнены плавающими для более полной фиксации детали. Оправка фиксируется с помощью прижимной силы действующей между задней бабкой и передним центром механизма токарного станка, смещающимся влево, вследствие чего кулачки принимают оптимальное положение и более плотно фиксируют заготовку. Опорное коническое кольцо имеет зазор, что позволяет за счет пружин занимать среднее положение. Вращательные движения заготовки обеспечиваются кулачками с рефренной поверхностью.

Безопасные и опасные поводковые патроны

https://youtube.com/watch?v=yzEBt6caNAA

Поводковый патрон

Двухкулачковые поводковые патроны нормализованы ( МН 4051 – 62), они могут иметь плавающий ( подпружиненный) центр.

Быстро вращающийся поводковый патрон с хомутиком в-некоторых случаях может быть причиной травмы.

Защитный кожух, используемый при работе с поводковым патроном.

Быстро вращающийся поводковый патрон с хомутиком является источником повышенной опасности и может быть причиной травмы.

Пневматический рычажный поводковый патрон применяется для закрепления и вращения заготовок, установленных в центрах.

Обычный универсальный поводковый патрон изображен на фиг. Под действием сил резания обрабатываемая деталь поворачивается по направлению хода часовой стрелки и кулачки прочно заклинивают деталь. С возрастанием крутящего момента заклинивание, а следовательно, и сила зажима увеличиваются.

Двухкулачковый поводковый патрон с эксцентриковыми сменными кулачками автоматического действия.| Патроны поводковые двухкулачковые и утопающие центры ( размеры в мм.

Такие поводковые патроны в зависимости от их диаметра могут вмещать грузы общей массой от 3 до 6 кг. Тогда, например, при m – 3 кг, г 45 мм, п – 500, 1000, 2000 об / мин центробежная сила, прижимающая кулачки к заготовке, соответственно будет Рц 34, 138, 552 кгс.

Переналаживаемый поводковый патрон конструкции Одесского завода прецизионных станков. Переналадка патрона осуществляется перемещением планок 2 относительно втулок 3 к центру или от центра патрона. Положение планок фиксируется шайбами 7 посредством винтов.

Переналаживаемый штырьковый поводковый патрон конструкции НИИПТМАШ ( г. Краматорск) предназначен для установки заготовок типа валов диаметров 80 – 240 мм. Заостренные штырьки могут переустанавливаться в корпусе 8 по различным окружностям в зависимости от диаметра заготовок. Сменные крышки 10, закрепляемые на корпусе 8, имеют соответствующие овальные отверстия, входящие в лыски штырьков 9, для предотвращения их от проворота. Штырьки 9 опираются сферическими концами на сферическую пяту 6, установленную на подпятнике 5, что обеспечивает самоустановку штырьков по торцу заготовки. Вылет плавающего центра 11 и регулировка силы пружины осуществляется вращением стакана 3 за предусмотренные для этой цели лыски. При установке заготовки в центрах вращающийся центр задней бабки поджимает заготовку в осевом направлении и штырьки врезаются в торец заготовки на одинаковую глубину независимо от неперпендикулярности торца заготовки относительно ее оси.

Обработка детали на жестком и плавающем передних центрах.

Применение поводкового патрона с хомутиком связано с рядом недостатков.

Применение поводковых патронов исключает надобность в пользований хомутиками, чем достигается экономия времени на установку и закрепление детали и устраняется возможность вибрации детали при ее обработке. В патронах типа А на плите 2 укреплены щеки 3, установленные на размер квадратного конца центровой оправки. В патронах типа Б устанавливаются ведущие кулачки 4 для зажима сырых деталей.

Применение поводкового патрона вместо обычного хомутика создает возможность для повышения жесткости установки обтачиваемых валов. Заготовка, заклиненная между двумя эксцентричными кулачками, представляет собой как бы одно целое с подвижной частью патрона. Однако наличие гарантированных зазоров в сопряжениях патрона ( не выбираемых при закреплении заготовки) значительно снижает жесткость всей системы в целом. За счет этих зазоров сохраняется сходство с шарнирной опорой, так как при этом остается возможность поворота заготовки на небольшой угол.

Классификация токарных патронов

Классификаций присутствует несколько видов: по числу кулачков, типу зажима, механизму фиксации, виду исполнения, классу точности.

По количеству кулачков в патроне

Кулачки отвечают за качество закрепления деталей. Они выполняются из качественного металла.

Двухкулачковые

Варианты закрепляют несимметричные детали, которые не подвергаются обработке. Но используются и для стандартизированных заготовок.

Четырёхкулачковые

4 х кулачковый патрон состоит из четверых узлов, которые функционируют независимо. Применяют для обработки прямоугольных и квадратных вариантов.

По типу зажима детали

Кулачки патронов разделяют на прямые и обратные. Практически не влияет на результативность. Подбирается в зависимости от типа входа патрона.

Обратные

Происходит зажим изнутри, с внутренней стороны. Обрабатываемый предмет выбирается полый, так чтоб была возможность зацепиться.

По механизму фиксации заготовки

Механизм фиксации — важная характеристика, определяющая качество работы.

Клиновые

Происходит закрепление при помощи трех кулачков на прямой площадке. Применяются клиновые вариации для оборудования с цифровым управлением.

Цанговые

Стандартных зажимов не присутствует. Их роль выполняют втулки с клещами (до шести штук). Использоваться могут на стандартных механических станках.

Рычажные

Обработка детали происходит путем передвигания механизма рычагом. Довольно затратный процесс, длительный. Используется для работы с особыми, сложными по фактуре деталями.

Сверлильные

Крепится детали в результате давления ключа. По принципу действия напоминает работу сверла, только в обратную сторону.

Термопатроны

Неординарный вид, который практически не используется в станках, произведенных в России. Для крепления производится нагревание отверстия, для вынимания тоже.

Гидропатроны

Механизм такой же, что и предыдущий, но используется не температура, а гидросфера. Жидкостная среда дополнительно гасит вибрации.

Самозажимные

Подобные варианты практичны. Конструкция включает в себя зажимы, которые плотно фиксируются на заготовке самостоятельно.

Это интересно: Приспособления для заточки стамески по дереву своими руками — рассказываем во всех подробностях

Общая конструкция и устройство токарного патрона для станка по металлу

Вместе с патроном поставляются комплекты:

прямых кулачков;
обратных кулачков;
вне комплекта поставляться кулачковые рейки.

Наиболее распространен трехкулачковый патрон, состоящий из:

монолитного или составного корпуса с тремя радиальными пазами для кулачков;
кулачки (прямые и обратные) выполнены из качественной твердой, закаленной стали высокой прочности, связаны с торцевой резьбой спирального диска;
спирального диска, с большим зубчатым колесом на его обратной стороне. Связан с зубчатой передачей конической шестерни;
конических шестерен, вращением ключа, вставленного в квадратное отверстие этой шестерни, спиральному диску сообщается вращательное движение.

Простота технологических приёмов базирования деталей стало причиной популярности и распространения трехкулачкового патрона на станках, применяемых в производстве

Ключ

Металлический стержень, на одном конце которого перпендикулярно его оси просверлено отверстие с установленным в нем металлическим рычагом. Превышение длины рычага на 35–40 % относительно высоты ключа, является оптимальной.

На нижнем конце стержня выполнен четырехгранный наконечник, соразмерный с отверстием внутри конической шестерни. Служит ручным приводом кулачков посредством вращения спирального диска во время закрепления заготовки в рабочей зоне станка.

Пружина

Устанавливается на наконечник ключа. По завершении операции, нагрузка от усилий руки на ключ снимается и пружина, распрямляясь, удаляет ключ из гнезда патрона. Если станочник по невнимательности сам не извлекает ключ, то за него это делает пружина.

Втулка

Полый цилиндр, в верхней части которого прорезаны пазы для сухарей-полуколец. Обеспечивает фиксирование конической шестерни в рабочем теле патрона. Во внутренний диаметр втулки устанавливается верхняя часть конической шестерни с канавкой для сухарей-полуколец.

Шестерня

Коническая (или малая) шестерня вставлена в малое отверстие корпуса патрона. Её верхняя часть сопряжена с пазами втулки посредством сухарей-полуколец.

Малая шестерня постоянно зацеплена с зубьями большой шестерни и предназначено для передачи вращательного движения спиральному диску патрона.

Фланец

Переходной фланец, планшайба. Предназначен для прочного и точного соединения патрона с рабочим концом шпинделя станка. К примеру, на шпинделе ТВ-4 нарезана резьба, на неё устанавливается переходной фланец (планшайба для токарного патрона), на который крепится токарный патрон.

Спиральный диск

Спираль Архимеда, улитка, планетарка. Металлический диск, на одной стороне исполнены зубья большой шестерни, постоянно зацепленные с зубчатой передачей конической шестерни.

На другой стороне данного диска вырезан профиль спирали, которая в постоянно контактирует с пазами (рейками или гребёнками) кулачков. Последние, синхронно перемещаясь, работают на зажим, центрирование и фиксацию детали в зоне обработки станка.

Извлечение зажатой кулачками детали происходит обратным вращением ключа патрона.

https://youtube.com/watch?v=u2MemCIAP_M

Обратный кулачок

Применяется для зажима деталей больших диаметров. У каждого кулачка имеются две ступени для крепления деталей на разжим и по одной призме, работающие на сжим.

Ступени кулачков используются для устранения торцевого биения детали. Кроме этого, станочники самостоятельно создают на обратных кулачках дополнительную крепящую базу, работающую на разжим.

Корпус

В зависимости от конструкции и способов крепления к шпинделю условно можно разделить на монолитный (корпус – одна базовая деталь) и составной, в котором корпус разделён на две базовые детали:

Монолитный с цилиндрическим пояском. Крепится на шпиндель через промежуточный фланец по специальным ГОСТ. Выполняется из качественной стали и реже из чугуна.
Составной корпус. Базовая деталь разделена на две составные части:

передняя часть или корпус (иногда – передний полукорпус), в нем размещен спиральный диск и прорезаны пазы для кулачков;
задняя часть или фланец (часто – задний полукорпус), в нем размещены конические шестерни.

Накладные кулачки

Крепятся на кулачковые рейки токарного патрона. Исполняются из незакаленных сортов стали, называются «сырыми кулачками». Предназначены для крепления деталей большого диаметра.

Виды оснастки для токарно-винторезных станков

Токарно-винторезный станок используется для выполнения определенных операций по обработке металлов и их сплавов с целью получения деталей необходимой конфигурации. В число таких операций входят:

расточка и обточка наружных и внутренних плоскостей деталей цилиндрической, конической и фасонной формы;
подрезка и обработка торцов;
проточка каналов и сверление;
зенкование отверстий;
развертывание отверстий;
нарезание различных видов резьбы.

В процессе эксплуатации токарно-винторезных станков используются различные инструменты и приспособления: режущие инструменты — резцы, метчики, плашки, сверла, развертки, зенкеры и пр.; в качестве приспособлений для крепления обрабатываемых на станке деталей — патроны с числом кулачков от двух до четырех, имеющие ручной или механизированный привод зажима. Кроме перечисленных инструментов и приспособлений также применяется оснастка для токарно-винторезных станков, способствующая увеличению их функциональности и возможностей регулировки таких станочных элементов, как ручная и автоматическая подача суппорта (продольного и поперечного), устройства для изменения угла наклона или поворота обрабатываемой детали и другие. Использование дополнительной оснастки не только приводит к увеличению производительности выполняемых на станках работ за счет сокращения времени на обработку деталей, но и позволяет добиваться максимально возможного качества выпускаемой продукции. Применение оснастки предоставляет возможность выполнять обработку нестандартных деталей. Оснастка токарно-винторезного станка подразделяется на основную и вспомогательную. Она предназначена для создания возможности обработки наружной и внутренней поверхности корпусов клапанов, вентилей, затворов и другой запорной арматуры, а также используемых в их конструкции фланцев и уплотнений, для сверления отверстий в случае несовпадения с осью вращения и пр. Кроме того, оснастка к токарно-винторезным станкам используется для того, чтобы получить возможность установки металлической заготовки или используемого инструмента особым способом. Оснастка токарно-винторезных станков включает различные по конструкции поворотные механизмы, съемные копировальные устройства, втулки, патроны, различные тиски и другие детали. Дополнительная оснастка для токарно-винторезного станка устанавливается в держатель для инструментов или в патрон. Самыми популярными и востребованными из всего многообразия моделей оснастки к токарно-винторезным станкам считаются патроны, предназначенные для зажима различных по форме деталей: клиновые, цанговые, поводковые, мембранные, сверлильные, с хвостовиками, механизированные, быстросменные, клинореечные, и пр. Вторыми по популярности деталями оснастки для токарно-винторезных станков считаются самые различные по конфигурации втулки. Они устанавливаются в заднюю бабку и используются для создания возможности совмещения разных типов инструментов со станком. Вместе с тем, достаточно часто используются и такие детали, входящие в состав технологической оснастки, как различные по принципу действия и конфигурации упоры, вращающиеся центры со сменными насадками, подвижные и неподвижные люнеты, инструментальные державки (оправки), самозажимные хомутики.

Кроме увеличения производительности станка дополнительная оснастка способна оказывать влияние на увеличение качества выполняемых работ, увеличивая точность соблюдения размеров и чистоту обработки. Поэтому профессиональный подход к выбору необходимой для данного конкретного случая дополнительной оснастки позволяет увеличить скорость выполнения необходимых рабочих операций и улучшить качество конечной продукции

В процессе подбора требуемой единицы оснастки следует принять во внимание множество самых различных факторов: тип токарно-винторезного станка, конфигурацию предназначенной к обработке детали, последовательность выполнения необходимых рабочих операций и т. д

В наши дни совершенно невозможно представить работу токарно-винторезных станков без использования технологической оснастки.

КОНСТРУКЦИЯ И РАЗМЕРЫ

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

УДК 621-229.323.6:006.354 Группа Г27

6152-0130

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПАТРОНЫ ПОВОДКОВЫЕ

Конструкция и размеры

Driver chucks.

Design and dimensions

ГОСТ

13334-67

ОКП 39 6116

Дата введения 01.07.68

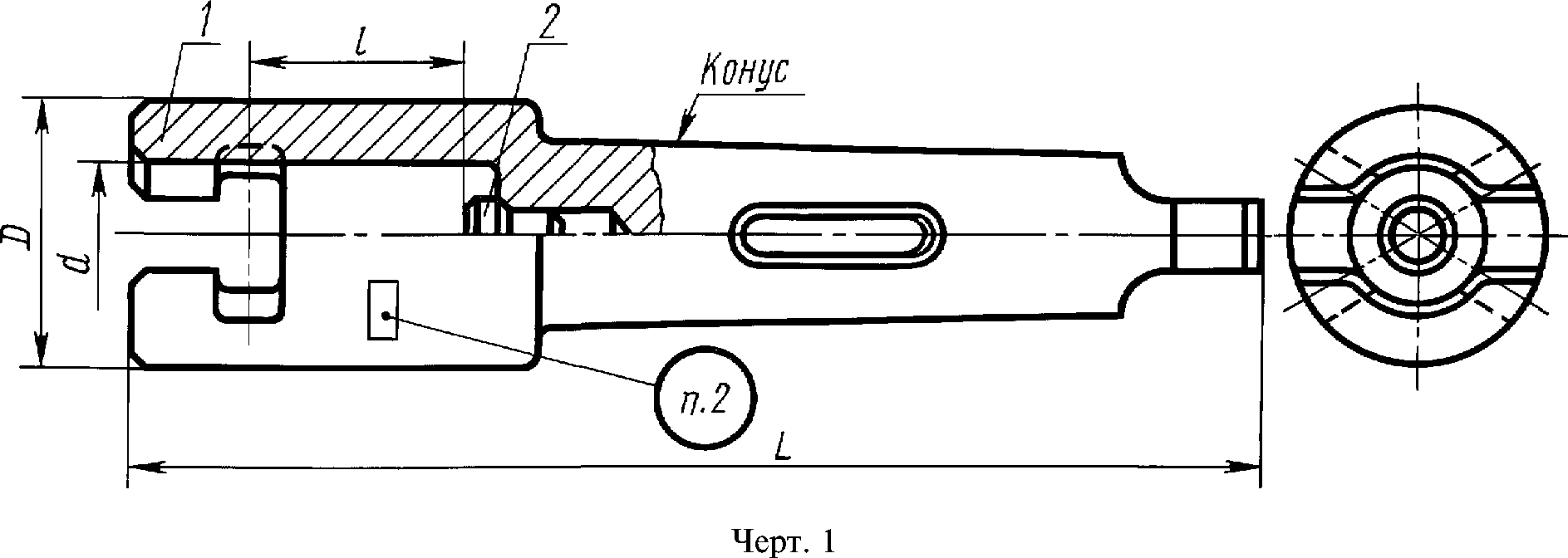

1. Конструкция и размеры поводковых патронов должны соответствовать черт. 1—3 и табл. 1—3.

Обозначение патронов	Применяемость	Ряды пазов хвостовиков под клин по ГОСТ 24644	Обозначение конусов	d	D	L		Масса,кг,не более	Поз. 1 Корпус Кол. 1	Поз. 2 Опора Кол. 1
Обозначения
6152-0164		1		А			inn		1,05	6152-0164/001
0131		2			25	45		38	1,08	0131/001
0165		1		<			990		2,00	0165/001
0132		2	Морзе						2,06	0132/001	6152-0131/002
0166		1		А			910		1,47	0166/001
0133		2			32	55	Z.1U	42	1,50	0133/001
0167		1		<			ш		2,12	0167/001
6152-0134		2							2,18	6152-0134/001

Перепечатка воспрещена

ИПК Издательство стандартов, 1999

Продолжение табл. 1

Размеры в мм

Обозначение патронов	Применяемость	Ряды пазов хвостовиков под клин по ГОСТ 24644	Обозначение конусов	d	D	L		Масса, кг, не более	Поз. 1 Корпус Кол. 1	Поз. 2 Опора Кол. 1
Обозначения
6152-0168		1	Морзе	5	45	70	265	48	3,08	6152-0168/001	6152-0135/002
0135		2	3,14	0135/001
0169		1	6	330	5,23	0169/001
0136		2	5,59	0136/001
0171		1	5	60	90	285	55	4,64	0171/001
0137		2	4,70	0137/001
0172		1	6	350	6,59	0172/001
0138		2	6,95	0138/001
0173		1	70	100	370	62	8,05	0173/001	6152-0139/002
0139		2	8,41	0139/001
0174		1	Метричес КИЙ	80	380	10,51	0174/001
0140		2	11,17	0140/001
0175		1	80	120	400	75	14,35	0175/001
6152-0141		2	15,01	6152-0141/001

Пример условного обозначения патрона 2-го ряда с конусом Морзе 4, d = 25 мм:

Патрон 6152-0131 ГОСТ 13334-67 (Измененная редакция, Изм. № 1, 2).

2. Маркировать: обозначение и товарный знак предприятия-изготовителя.

3. КОНСТРУКЦИЯ И РАЗМЕРЫ КОРПУСА (деталь 1)

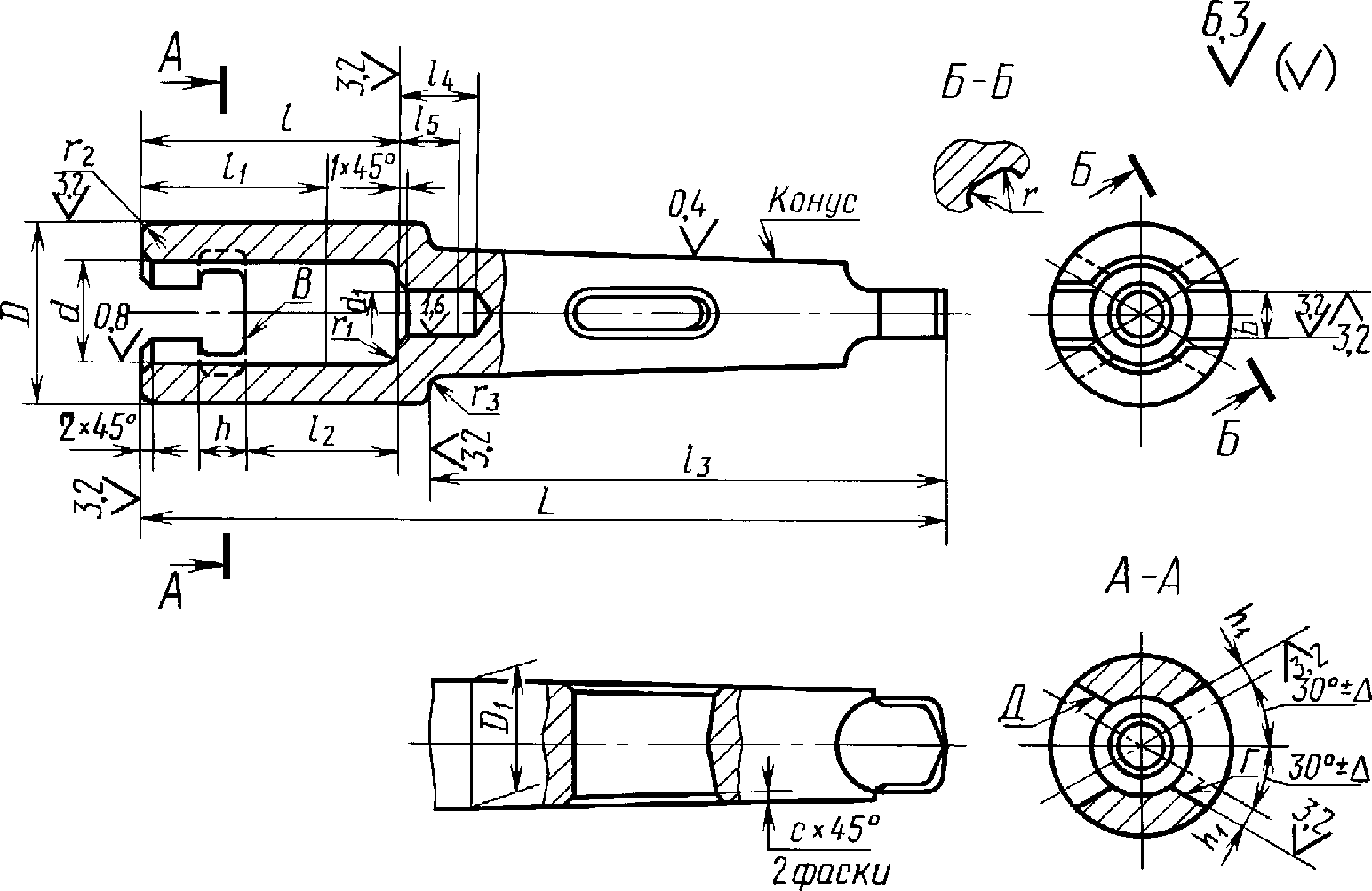

3.1. Конструкция и размеры корпуса должны соответствовать черт. 2 и табл. 2.

Черт. 2

Размеры в мм

Обозначение

корпусов

и ^

О чо U тЬ 5 <N

о н н О о О

CQ Ui

* о § с § §

3 S

К О а. с

Н8

Н7

гг

о.

6152-0164/001

0131/001

0165/001

0132/001

0166/001

0133/001

0167/001

0134/001

0168/001

0135/001

0169/001

0136/001

0171/001

0137/001

0172/001

0138/001

0173/001

0139/001

0174/001

0140/001

0175/001

6152-0141/001

а,

80.

100

120

31,267

44,399

31,267

44,399

63,348

44,399

63,348

200

220

210

240

265

330

285

350

370

380

400

5,0

7,0

9,0

10,0

12,5

105

122

136

38,0

±0,3

105

120

40,0

49,0

54,0

128

163

225

163

225

±0,4

60,5

73,5

235

±1° 15′

-0,020

±1°

2,0

±50′

0,025

2,5

1.04 1,07 1,99

2.05 1,46

I, 49 2,11 2,17 3,04 3,10 5,19

5.55 4,60 4,66

6.55 6,91 7,98 8,34 10,44

II, 10 14,28 14,94

*W— предельное радиальное биение внутренней поверхности диаметра d относительно конуса.

ГОСТ 13334-67 С. 3

Пример условного обозначения корпуса 2-го ряда с конусом Морзе 4, d = 25 мм:

Корпус 6152-0131/001 ГОСТ 13334-67 (Измененная редакция, Изм. № 1, 2).

3.2. Материал — сталь марки 40Х по ГОСТ 4543. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

3.3. Твердость — 41,5 … 46,5 HRC₃.

3.1—3.3. (Измененная редакция, Изм. № 2).

3.4. Допуск симметричного расположения паза для крепления хвостовика относительно конуса — 0,2 мм.

3.5. Допуск симметричного расположения паза Ь\ относительно поверхности диаметра d — 0,2 мм.

3.6. Допуск параллельности поверхности Г относительно поверхности Д— 0,03 мм.

3.7. Допуск перпендикулярности поверхности В относительно оси патрона — 0,2 мм.

3.4—3.7. (Измененная редакция, Изм. № 1).

3.8. Неуказанные предельные отклонения размеров: отверстий — Н14, валов — hl4, осталь-

(Измененная редакция, Изм. № 2).

3.9. Размеры конусов Морзе и метрических — по ГОСТ 25557. Размеры пазов под клин и степени точности — по ГОСТ 24644.

(Измененная редакция, Изм. № 1).

3.10. (Исключен, Изм. № 1).

4. КОНСТРУКЦИЯ И РАЗМЕРЫ ОПОРЫ (деталь 2)

4.1. Конструкция и размеры опоры должны соответствовать черт. 3 и табл. 3.

с х 45°

Таблица 3

Размеры в мм

Обозначение опор	d г 6	D	Н Ы2	L	С	Масса 10 шт., кг, не более
6152-0131/002	8	12	6	16	1	0,092
0135/002	12	20	10	25	2	0,371
6152-0139/002	16	25	12	32		0,732

(Измененная редакция, Изм. № 1, 2).

4.2. Материал — сталь марки У8А по ГОСТ 1435. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

4.3. Твердость — 57 … 61 HRC₃.

4.2, 4.3. (Измененная редакция, Изм. № 2).

4.4.

Неуказанные предельные отклонения размеров: валов — hl4, остальных —

(Измененная редакция, Изм. № 1, 2).

4.5. Канавки для выхода шлифовального круга — по ГОСТ 8820.

ПРИЛОЖЕНИЕ

Саморобна планшайба.

Если вы хотите больше узнать об отечественных мотоциклах, рекомендуем посмотреть видеосюжеты о мотоцикл ИЖ и его модельном ряде.

Советуем посмотреть наш видео раздел, и вы сразу найдете интересующую вас информацию уникального мотоцикла ИЖ.

Вообщем токарь выточил шайбу и попросил точно отметить как отрезать и сверлить =).

Решил, что отдам ему половинку картера и лучше сам отмерит всё =)

Мне нравится Мне нравится 6

Другие записи в этом бортжурнале

Мотор от Юпитер 4

Купил сиденье, морковку и крыло хром в сборе за 500 рэ. В сидуху уже вварена проставка. Но я всё равно усилию её, защищу! Покрашу черной кра. Читать далее

Проект движется к своему логическому завершению. Решил отказаться от подсветки в спидометре. Мб поставлю поворотники для красоты. Остал. Читать далее

Я делал отверстия сам. И да, на этой планшайбе нету ступени — она упирается в картер, если вместе с картером отдал, токарь доработает. Отверстия эти тот ещё головняк.

Ответить
1 марта 2020 года в 14:23

Почему нету ступеньки? Есть =) На юпитере еще тот головняк. (на планете как то больше месте в секции генератора) Благо я буду ставить БСЗ и смогу вертеть генератор.

Ответить
1 марта 2020 года в 18:44

ИЖ Юпитер 3 «- 01 Хламинушка»

Было куплено за 1500 рублей. Уже докуплено разный мелочёвке на 2000 рублей. На данный момент ищу хорошие поршня. Осталось лишь отмыть движок, поменять плохие подшипники и можно собирать. Состояния цпг? Ржавчина — кольца подправят всё сами =). Главное, что сейчас там много масла и возможно всё само сойдёт.

Классификация токарных патронов

Цанговые

Цанговый патрон

Этот тип крепежного элемента представляет собой втулку, в которой находится несколько осевых прорезей. В них расположены фиксирующие лепестки, количество которых различно и может составлять от 3-х до 6-ти штук.

Конструктивно токарный патрон этого типа состоит из подающей цанги, в которой находится втулка с разрезами, формирующими лепестки. Для фиксации заготовки устанавливается цельная зажимная цанга с лепестками пружинного типа. Для увеличения показателя сцепления происходит смещение цельной цанги относительно заготовки и лепестков.

Область применения токарных патронов цангового типа для станков:

заточка сверл и фрез;
обработка металлических прутков;
использование для крепления заготовки с обратной поверхностью.

Если конфигурация поверхности заготовки не соответствует размерам цангового патрона – необходимо применять специальные выравнивающие вкладыши.

Рычажные

Рычажный патрон

До недавнего времени были самыми популярными типами креплений в токарных станках. Принцип действия основан на смещении кулачков с зажимами посредством движения двуплечего рычага. Для оптимизации настройки в конструкции есть гидропривод.

Главной характеристикой патронов этого типа является количество фиксирующих кулачок и степень их смещения на рабочем диске. Настройка положения заготовки является сложным процессом. В особенности если необходима нестандартная обработка.

Способы переналадки токарного патрона этого типа:

одновременное смещение кулачков с помощью ключа. Он устанавливается в прорезь регулирования гидравлического привода;
регулировка каждого кулачка в отдельности. Эта операция требует много времени и не каждая конструкция токарного патрона рычажного типа имеет такую функцию.

Клиновые

Клиновый патрон

Эта модель токарного патрона представляет собой усовершенствованную конструкцию вышеописанного рычажного механизма. Для обеспечения большей точности для каждого кулачка есть свой пневматический или механический привод.

Подобная конструкция применяется для выполнения точных операций по токарной обработке. Преимуществом ее эксплуатации является возможность смещения центра заготовки относительно оси вращения. Таким образом можно изготавливать детали сложной формы.

К особенностям работы с клиновыми токарными патронами можно отнести следующие факторы:

сложность настройки;
высокая точность выставляемых параметров, низкий процент погрешности обработки;
надежность фиксации за счет равномерного распределения усилия давления на каждом кулачке.

Для токарных станков с блоком ЧПУ важна возможность быстрой перенастройки. Поэтому в подобном оборудовании используются специальные модели зажимных устройств, подключаемые к блоку управления.

Мембранные

Мембранный патрон

Наиболее высокими показателями точности фиксации обладают мембранные модели токарных патронов. Мембраны из упругого материала крепятся к фланцу. После установки заготовки отключается гидропривод и деталь крепится с помощью расширения мембраны.

Для этой модели фиксирующего устройства характерно большое количество кулачков и низкая степень зажима. Поэтому мембранные патроны в основном используются для чистовой обработки, выполняемой на низких скоростях.

В видеоматериале показан пример установки и эксплуатации:

Это интересно: Токарный станок 1К62 — обзор технических параметров

Фланцы промежуточные к самоцентрирующим патронам

Перед применением токарный патрон необходимо установить и закрепить на переднем конце шпинделя, но учитывая разницу конструкции и размеров посадочных мест токарных патронов и шпинделей не всегда можно закрепить патрон непосредственно на переднем конце шпинделя, например:

Если патрон имеет центрирующий поясок (уступ), то для его установки на шпиндель обязательно требуется промежуточный (переходной) фланец, независимо от типа конца шпинделя
Если патрон имеет центрирующий конус, но размер конуса не совпадает с размером центрирующего конуса конца шпинделя, также требуется промежуточный (переходной) фланец
Если конец шпинделя заканчивается резьбой, то для установки на него любого патрона обязательно требуется промежуточный (переходной) фланец

ГОСТ 3889-80 (DIN 6350) Фланцы промежуточные к самоцентрирующим патронам

Настоящий стандарт распространяется на промежуточные фланцы, предназначенные для установки на концы шпинделей металлорежущих станков самоцентрирующих патронов общего назначения.

Промежуточные фланцы (их называют еще План-шайбы) необходим для центрирования и крепления патронов с центрирующим пояском (ГОСТ 2675 тип 1) на любой из 4-х типов концов шпинделей токарных станков.

ГОСТ 3889-80 Фланцы должны изготавливаться исполнений:

Исполнение 1 – устанавливаемое на резьбовые концы шпинделей по ГОСТ 16868;
Исполнение 2 – устанавливаемое на фланцевые концы шпинделей по ГОСТ 12593 под поворотную шайбу;
Исполнение 3 – устанавливаемое на фланцевые концы шпинделей по ГОСТ 12595 исполнения 1;
Исполнение 4 – устанавливаемое на фланцевые концы шпинделей по ГОСТ 12595 исполнения 3.

ГОСТ 3889 Исполнение 1. Фланцы промежуточные на резьбовые концы шпинделей

ГОСТ 3889 Фланцы промежуточные на резьбовые концы шпинделей

Для того, чтобы на переднем конце шпинделя закрепить токарный патрон, необходимо изготовить или приобрести промежуточный (переходной) фланец, который еще называют планшайбой.

Со стороны шпинделя промежуточный фланец должен навинчиваться на резьбу шпинделя d и очень точно надвигаться на центрирующий поясок – цилиндр диаметром Ø d1 и длиной l мм.

Со стороны токарного патрона промежуточный фланец должен иметь центрирующий поясок – ступеньку D4 для точной установки и центрирования токарного патрона на промежуточном фланце, а также иметь сквозные отверстия для крепления патрона. Очевидно, что для каждого типоразмера токарного патрона должен быть свой промежуточной фланец.

Допускается устанавливать на промежуточном фланце исполнения 1 запорное устройство против самоотвинчивания.

Процесс установки токарного патрона состоит из следующих этапов:

Промежуточный фланец навинчивается на резьбу шпинделя до упора. Отверстие во фланце должно плотно садиться на поясок шпинделя
Закручиваются винты запорного устройства против самоотвинчивания
Проверяется биение центрирующего пояска на фланце (D1) и опорной торцевой поверхности со стороны патрона
На центрирующий поясок (D1) устанавливается патрон и крепится болтами
Проверяется радиальное и торцевое биение патрона

Пример: фланец промежуточный к токарному станку ТВ-4
