Как паять smd-резисторы обычным паяльником, без фена

Как паять SMD компоненты

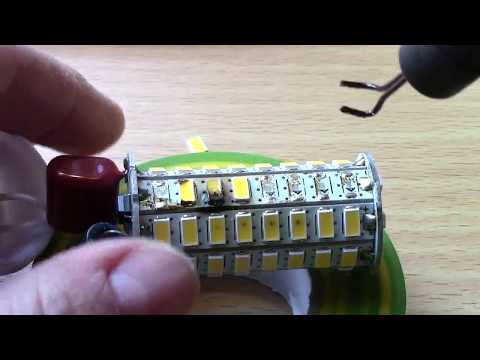

Монтаж ЛЕД элементов технологически значительно отличается от подключения лампы. Пайка SMD светодиодов требует некоторого опыта и навыков. Если их нет, рекомендуется сначала потренироваться на каких-нибудь ненужных кусочках провода. Это поможет овладеть искусством пайки и позволит сохранить светодиоды в рабочем состоянии. Перед началом работы следует осмотреть поверхность платы. Если она покрыта лаком или слоем силикона, следует освободить от них токоведущие дорожки, к которым будут припаяны светодиоды.

Специфика монтажа SMD светодиодов заключается в отсутствии обычных длинных выводов. Элементы устанавливаются на плату и припаиваются к дорожкам, для чего по бокам корпусов ЛЕД приборов имеются маленькие площадки. Работа требует аккуратности и внимания

Важно помнить об опасности нагрева, максимально сокращая время прикосновения паяльника к SMD деталям. Если нет соответствующего инструмента, на жало обычного паяльника наматывают медный провод толщиной около 1 мм

Один конец этой обмотки служит жалом, температура нагрева которого значительно ниже, чем у основного элемента. Рассмотрим порядок действий детальнее:

Порядок работ

Процесс пайки состоит из следующих операций:

удаление перегоревшего светодиода (если это необходимо);
зачистка токопроводящих дорожек, нанесение флюса на место пайки;
установка нового ЛЕД элемента на место;
пайка контактов;
очистка места пайки от остатков флюса.

Необходимо постоянно помнить о времени прогрева контактов, максимально сокращая его до приемлемых значений. Готовая пайка должна быть аккуратной, ровной, без наплывов или потеков припоя. Излишки материала можно собирать кусочком плетеного экрана, нагревая припой и прикасаясь к нему пучком проводков.

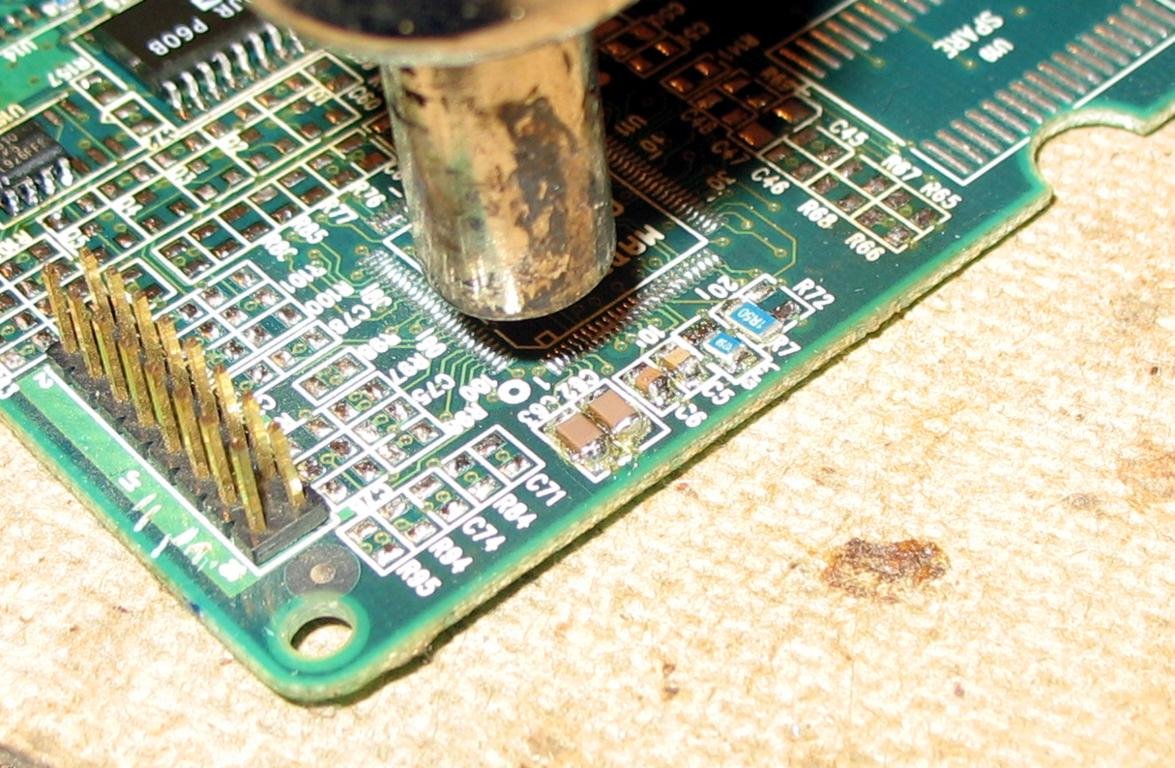

Как паять при помощи фена

Пайка с помощью фена чем-то напоминает промышленный способ монтажа SMD светодиодов, только вместо печи с нужной температурой используется специальный фен. Процесс производится поэтапно:

на поверхность платы наносим специальную термопасту. Не следует полностью покрывать ей основание, достаточно нанести материал только на контактные площадки;
устанавливаем светодиод с помощью пинцета;
направляем поток горячего воздуха и припаиваем плату к ЛЕД элементу. Для защиты от перегрева рекомендуется прикрыть его металлическим предметом.

При подаче горячего воздуха паста расплавляется, образуя слой флюса и жидкого припоя. Флюс быстро испаряется, оставляя прочную спайку.

Фен удобно использовать для демонтажных работ. Если требуется выпаять сразу много светодиодов (например, для замены перегоревших элементов на линейной подсветке), фен позволит быстро нагреть плату и легко отсоединить даже наклеенные детали.

Пайка ленты покрытой силиконом

Силиконовая защита наносится для исключения контактов ленты с влагой. Для пайки необходимо удалить слой покрытия. Для этого ленту надрезают острым ножом и аккуратно снимают защиту. После этого тщательно зачищают и обезжиривают токоведущие дорожки, наносят флюс и припаивают светодиоды. По окончании работы необходимо вновь нанести на очищенный участок слой прозрачного силикона. Можно использовать обычный сантехнический состав, который застывает около суток (в зависимости от толщины слоя).

Технология использования пасты

Перед тем как припаять SMD-элементы с применением паяльной пасты, необходимо изучить технологию работы с этим составом. Пользоваться им нужно следующим образом:

для начала необходимо очистить, обезжирить и просушить плату;
после этого плату необходимо надежно зафиксировать в горизонтальном положении;
в отмеченных точках соединения равномерно наносится паста;
мелкие детали устанавливаются на поверхность платы;
иногда требуется дополнительная обработка составом ножек токопроводящих микросхем;
прогревать установленные SMD-компоненты можно феном;
когда припой полностью испарится, температуру плавки можно увеличить;
паять необходимо осторожно, соблюдая все необходимые требования безопасности;
после работы плату нужно остудить и промыть.

Для монтажа микросхем применяются паяльники с температурой в пределах +250…+300°С. Нежелательно брать для такой работы устройства с конусовидными насадками. Чтобы добиться максимальной эффективности, следует воспользоваться тонкой проволокой для контакта пасты с паяльным жалом.

SMD-компоненты также можно припаять по следующей схеме:

детали устанавливаются на площадку;
паяльная паста наносится на ножки;
под воздействием паяльника пастообразная субстанция равномерно растекается по зоне контакта;
элементы остывают и очищаются.

Для пайки кабелей паста наносится на них в зоне соединения. После этого к массе прикладывается паяльное жало.

Изготовление в домашних условиях

Иногда готовой паяльной массы не оказывается в наличии, поэтому полезно узнать о способах ее изготовления. Для этой цели необходимо подготовить паяльный жир и прутик припоя из свинца и олова. При отсутствии первого материала его можно заменить вазелином ЛТИ-120.

Припой необходимо размельчить с помощью надфиля или специальной насадкой для дрели. Готовая крошка должна состоять из мелких частичек. Она убирается в емкость, в которую добавляется вазелин в соотношении 1:1 и небольшое количество флюса.

Все компоненты самодельной пасты тщательно перемешиваются и разогреваются на водяной бане. Готовый состав можно хранить в крупном шприце. С помощью него пастообразная субстанция и будет наноситься на платы.

Для увеличения эффективности паяльной массы в нее можно добавить немного хлористого аммония. В готовой смеси концентрация этого ингредиента не должна превышать 5-10%. Заменить аммоний можно анилином солянокислым. Хранить вещества необходимо в герметичных емкостях и вдали от домашних питомцев и детей.

Подготовка к пайке

Сначала поговорим о том, как правильно паять паяльником провода. Для начала надо удалить изоляцию. Длина оголяемого участка может быть разной — если паять собираетесь проводку — силовые провода, оголяют 10-15 см. Если припаять надо малоточные проводники (те же наушники, например), длина оголяемого участка небольшая — 7-10 мм.

Зачищаем от изоляции

После снятия изоляции необходимо провода осмотреть. Если есть на них лак или оксидная пленка, ее надо удалить. У свежезачищенных проводов оксидной пленки обычно не бывает, а лак иногда присутствует (медь имеет не рыжий цвет, а коричневатый). Оксидную пленку и лак можно удалить несколькими способами:

Механически. Использовать наждачную бумагу с мелким зерном. Ею обрабатывают оголенную часть провода. Так можно сделать с одножильными проводами довольно большого диаметра. Обрабатывать наждачной бумагой тонкие проводки неудобно. Многожильные так вообще можно оборвать.
Химический способ. Оксиды хорошо растворяются спиртом, растворителями. Лаковое защитное покрытие снимается при помощи ацетилсалициловой кислоты (обычный аптечный аспирин). Провод кладут на таблетку, прогревают паяльником. Кислота разъедает лак.

В случае с лакированными (эмалированными) проводами можно обойтись без зачистки — нужно использовать специальный флюс, который так и называется «Флюс для пайки эмалированных проводов». Он сам разрушает защитное покрытие во время пайки. Только чтобы впоследствии он не начал разрушать проводники, его после окончания пайки его надо удалить (влажной тряпкой, губкой).

Как перед пайкой очистить проводники от лакового покрытия

Если припаять надо провод к какой-то металлической поверхности (например, провод заземления к контуру), процесс подготовки мало чем меняется. Площадку, к которой будет припаиваться провод, надо зачистить до чистого металла. Сначала механически удаляются все загрязнения (включая краску, ржавчину и т.д.), после чего при помощи спирта или растворителя поверхность обезжиривается. Далее можно паять.

Основные характеристики припойной (паяльной) пасты

Физико-химические свойства припойной смеси определяются процентным содержанием связующих веществ, наличие которых обеспечивает необходимую консистенцию пасты, ее клеящие свойства и адгезию к подложке. К основным характеристикам паяльной пасты относят:

состав компонентов (свинцовые и бессвинцовые припои, смеси с легирующими добавками и т.п.);
размер частиц припоя по классификации IliS;
форма частиц — определяет качество дозирования;
вязкость — определяет способ нанесения (через трафарет или с помощью дозатора);
паяемость — зависит от степени окисленности частиц припоя и загрязненности их поверхности.

Так же принято разделять паяльные пасты безотмывочные, не вызывающие коррозии, и водосмываемые, способные коррозировать в местах пайки из-за наличия в составес органических веществ.

И, конечно же, важная для покупателя характеристика товара паяльная паста — цена, поэтому в нашем ассортименте представлена продукция производителя, нашедшего оптимальный баланс между качеством и стоимостью продукта.

Форма и габариты частиц припоя

Преимущества применения

SMD-компоненты, благодаря применению новейших технологий, обладают небольшим размером и массой. Любой маленький элемент, функционально содержащий в себе десятки, а то и сотни резисторов, конденсаторов и транзисторов, будет в несколько раз меньше, чем обыкновенный полупроводниковый диод. Благодаря этому радиоэлектронные приборы, изготовленные из компонентов для поверхностного монтажа, очень компактные и легкие.

Небольшие размеры SMD-компонентов не создают условий для возникновения наведенных токов в самих элементах. Для этого корпуса их слишком малы и не влияют на эксплуатационные характеристики. В результате устройства, собранные на таких деталях, работают качественнее, не создавая помех и не реагируя на помехи от других приборов.

SMD-компоненты можно располагать на плате очень близко друг другу. Современные детали настолько малы, что большую часть пространства стали занимать токопроводящие дорожки, а не радиокомпоненты. Это побудило производителей делать монтажные платы многослойными. Они представляют собой как бы сэндвич из нескольких плат, только контакты от всех дорожек выведены на поверхность самой верхней из них. Эти контакты называются монтажными пятачками. Такие многослойные платы очень компактны. Их используют при изготовлении мобильных телефонов, смартфонов, планшетных компьютеров. Детали на них настолько мелкие, что нередко разглядеть их можно только под микроскопом.

Паяльная паста: изготовление в домашних условиях. Виды состава и правила использования

Чтобы осуществить крепление элементов методом пайки, необходимо использовать специальные материалы, которые обладают более низкой температурой начала плавления. Многие радиолюбители используют старый подход – припой. Вместе с ним необходимо применять флюс или кислоту.

Ускорить процесс пайки помогают современные составы – пасты. Они изначально включают в себя все нужные компоненты и не требуют каких либо добавок.

Каковы особенности этого материала и как правильно наносить паяльную пасту, мы попробуем разобраться.

Паяльная паста и ее свойства

Изначально данные составы использовались в технологиях типа SMT. В настоящее время их сфера распространения существенно расширилась. Паста включает такие основные компоненты:

Припой в виде порошка с разной степенью дробления. Как правило, выбираются сплавы, включающие олово, свинец, серебро. Особое распространение получили бессвинцовые пасты.
Флюс для обезжиривания.
Необходимые добавки для связывания. Они упрощают монтаж и крепление smd-компонентов на платах. Для больших размеров платы требуется более вязкая паста.
Активаторы и дополнительные компоненты.

Качественная пайка обеспечивается в том случае, если соблюдены срок и условия хранения. У большинства компонентов срок годности не превышает полгода. Для хранения и перевозки необходимо обеспечить режим от +2 до +10оС.

На фото паяльной пасты можно увидеть типичные их модификации.

Однако при выборе нужно обращать внимание на соответствие материала таким требованиям:

высокий уровень проведения паяльных работ с прочностью получаемых соединений, недопущением разбрызгивания и образования шариков;
необходимые клеящие параметры, благодаря которым элементы удерживаются до проведения пайки;
устойчивость к растеканию во время начального нагревания;
отсутствие или минимальное количество остающегося после работ легко удаляемого флюса;
применимость технологии дозирования или печати трафаретного типа;
допустимость к хранению длительное время.

Разновидности

На рынке широко представлена продукция лучших производителей паяльной пасты под брендами Qualitek, UNIVERSAL, Felder, HERAEUS, ALPHA и т.д. Вся ассортиментная линейка может делиться на группы по видам:

По химическому составу флюса – галогенсодержащие и без галогенов.
По потребности в отмывании – требующие обработки и не требующие. Пасты первого вида могут отмываться водой (водорастворимые) или специальными жидкостями.
В зависимости от припоя – содержащие свинец и бессвинцовые.
По температуре – низко, средне и высокотемпературные.

Если паста не смывается водой, то в ее составе присутствует канифоль. В таком случае промывать детали надо при помощи растворителей.

Важно учитывать такую особенность – повышение степени паяемости элементов и smd компонентов сопровождается падением надежности крепления. А, например, галогенсодержащие составы улучшают параметр технологичности, но характеризуются несколько низкой надежностью

Свойства

Вязкость

Это не что иное, как густота паяльного пастообразного вещества. Паста наделена способностью изменения степени своей вязкости при воздействии нагрузки механического типа. Определить ее можно с помощью специальных приборов: вискозиметров Брукфилда и Малкома. Как правило, этот показатель указывается методом маркировки.

Осадка

Паяльные пасты обладают способностью увеличиваться в размерах после, того как отпечаток нанесен на поверхность. Рассматриваемый показатель должен находиться на низком уровне, поскольку значительное увеличение размеров отпечатка паяльной пасты является причиной образования перемычек.

Время сохранения свойств

Находит свое отражение в таких показателях, как наибольшее время пребывания вещества на трафаретке до нанесения или после нанесения, которое не влечет за собой деградацию свойств. В большинстве случаев значение первого параметра находится в пределах 8-48 часов, второго — 72 часа. Фиксируются эти показатели производителем на упаковке. Причем может быть указан как один параметр (любой из двух), так и оба.

Клейкость

Идентифицирует возможность паяльной пасты удерживать SMD-компоненты на своих местах после инсталляции их на поверхность и до паяльной процедуры. Степень клейкости свидетельствует о «жизнеспособности» пасты и определяет ее срок годности. Вычисляется посредством реализации специального теста, при котором используется традиционный тестер, способный измерять силу, необходимую для передвижения элемента определенных весовых параметров с площади пастообразного вещества тех или иных размеров.

Наличие клеистой способности и ее уровень зависят от типа паяльной пасты. В среднем же время удержания находится в диапазоне 4-8 часов, в то время как максимальный показатель, который характерен для ряда паст, может достигать 24 часов и более.

Распайка планарных деталей

Итак, как происходит сам процесс? Кое-что почитайте тут. Мы откусываем маленькие кусочки припоя (сплава) Розе или Вуда. Наносим наш флюс, обильно, на все контакты микросхемы. Кладем по капельке припоя Розе, с обоих сторон микросхемы, там где расположены контакты. Включаем паяльник, и выставляем с помощью диммера, мощность ориентировочно ватт 30-35, больше не рекомендую, есть риск перегреть микросхему при демонтаже. Проводим жалом нагревшегося паяльника, вдоль всех ножек микросхемы, с обоих сторон.

Демонтаж с помощью сплава Розе

Контакты микросхемы у нас при этом замкнутся, но это не страшно, после того как демонтируем микросхему, мы легко с помощью демонтажной оплетки, уберем излишки припоя с контактов на плате, и с контактов на микросхеме.

Итак, мы взялись за нашу микросхему пинцетом, по краям, там где отсутствуют ножки. Обычно длина микросхемы, там где мы придерживаем ее пинцетом, позволяет одновременно водить жалом паяльника, между кончиками пинцета, попеременно с двух сторон микросхемы, там где расположены контакты, и слегка тянуть ее вверх пинцетом. За счет того что при расплавлении сплава Розе или Вуда, которые имеют очень низкую температуру плавления, (порядка 100 градусов), относительно бессвинцового припоя, и даже обычного ПОС-61, и смещаясь с припоем на контактах, он тем самым снижает общую температуру плавления припоя.

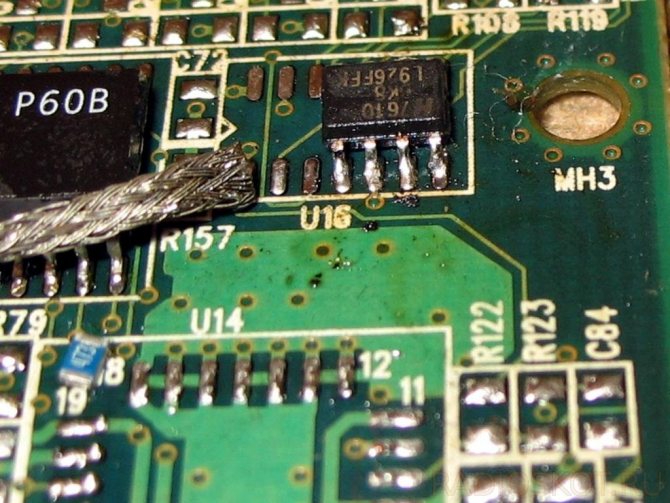

Демонтаж микросхем с помощью оплетки

И таким образом микросхема у нас демонтируется, без опасного для нее перегрева. На плате у нас образуются остатки припоя, сплава Розе и бессвинцового, в виде слипшихся контактов. Для приведения платы в нормальный вид мы берем демонтажную оплетку, если флюс жидкий, можно даже обмакнуть ее кончик в нее, и кладем на образовавшиеся на плате “сопли” из припоя. Затем прогреваем сверху, придавив жалом паяльника, и проводим оплеткой вдоль контактов.

Выпаивание радиодеталей с оплеткой

Таким образом весь припой с контактов впитывается в оплетку, переходит на нее, и контакты на плате оказываются очищенными полностью от припоя. Затем эту же процедуру, нужно проделать со всеми контактами микросхемы, если мы собираемся запаивать микросхему в другую плату, или в эту же, например после прошивания с помощью программатора, если это микросхема Flash памяти, содержащая прошивку BIOS материнской платы, или монитора, или какой либо другой техники. Эту процедуру, нужно выполнить, чтобы очистить контакты микросхемы от излишков припоя. После этого наносим флюс заново, кладем микросхему на плату, располагаем ее так, чтобы контакты на плате строго соответствовали контактам микросхемы, и еще оставалось немного места на контактах на плате, по краям ножек. С какой целью мы оставляем это место? Чтобы можно было слегка коснувшись контактов, жалом паяльника, припаять их к плате. Затем мы берем паяльник ЭПСН 25 ватт, или подобный маломощный, и касаемся двух ножек микросхемы расположенных по диагонали.

Припаивание SMD радиодеталей паяльником

В итоге микросхема у нас оказывается “прихвачена”, и уже не сдвинется с места, так как расплавившийся припой на контактных площадках, будет держать микросхему. Затем мы берем припой диаметром 0.5 мм, с флюсом внутри, подносим его к каждому контакту микросхемы, и касаемся одновременно кончиком жала паяльника, припоя, и каждого контакта микросхемы. Использовать припой большего диаметра, не рекомендую, есть риск навесить “соплю”. Таким образом, у нас на каждом контакте “осаждается” припой. Повторяем эту процедуру со всеми контактами, и микросхема впаяна на место. При наличии опыта, все эти процедуры реально выполнить за 15-20 минут, а то и за меньшее время. Нам останется только смыть с платы остатки флюса, растворителем 646, или отмывочным средством Flux Off, и плата готова к тестам, после просушивания, а это происходит очень быстро, так как вещества применяемые для смывания, очень летучие. 646 растворитель, в частности, сделан на основе ацетона. Надписи, шелкография на плате, и паяльная маска, при этом не смываются и не растворяются.

Единственное, демонтировать таким образом микросхему в корпусе Soic-16 и более многовыводную, будет проблематично, из-за сложностей с одновременным прогреванием, большого количества ножек. Всем удачной пайки, и поменьше перегретых микросхем! Специально для Радиосхем – AKV.

Технология использования пасты

SMD-компоненты также можно припаять по следующей схеме:

детали устанавливаются на площадку;
паяльная паста наносится на ножки;
под воздействием паяльника пастообразная субстанция равномерно растекается по зоне контакта;
элементы остывают и очищаются.

Для пайки кабелей паста наносится на них в зоне соединения. После этого к массе прикладывается паяльное жало.

Как паять SMD-компоненты?

Порядок работ

Процесс пайки при тщательном подходе к теории и получении определенного опыта не является сложным. Итак, можно всю процедуру разделить на несколько пунктов:

Необходимо поместить SMD-компоненты на специальные контактные площадки, расположенные на плате.
Наносится жидкий флюс на ножки детали и нагревается компонент при помощи жала паяльника.
Под действием температуры происходит заливание контактных площадок и самих ножек детали.
После заливки отводится паяльник и дается время на остывание компонента. Когда припой остыл — работа выполнена.

Процесс пайки SMD-компонентов При выполнении аналогичных действий с микросхемой процесс пайки немного отличается от вышеприведенного. Технология будет выглядеть следующим образом:

Ножки SMD-компонентов устанавливаются точно на свои контактные места.
В местах контактных площадок выполняется смачивание флюсом.
Для точного попадания детали на посадочное место необходимо сначала припаять одну ее крайнюю ножку, после чего компонент легко выставляется.
Дальнейшая пайка выполняется с предельной аккуратностью, и припой наносится на все ножки. Излишки припоя устраняются жалом паяльника.

Паяльник с острым жалом 24 В.

Как паять при помощи фена?

При таком способе пайки необходимо смазать посадочные места специальной пастой. Затем на контактную площадку укладывается необходимая деталь — помимо компонентов это могут быть резисторы, транзисторы, конденсаторы и т. д. Для удобства можно воспользоваться пинцетом. После этого деталь нагревается горячим воздухом, подаваемым из фена, температурой около 250º C. Как и в предыдущих примерах пайки, флюс под действием температуры испаряется и плавится припой, тем самым заливая контактные дорожки и ножки деталей. Затем отводится фен, и плата начинает остывать. При полном остывании можно считать пайку оконченной.

Фен для паяния мелких деталей

Пайка SMD компонентов в домашних условиях

Многие задаются вопросом, как правильно паять SMD-компоненты. Но перед тем как разобраться с этой проблемой, необходимо уточнить, что же это за элементы. Surface Mounted Devices – в переводе с английского это выражение означает компоненты для поверхностного монтажа. Главным их достоинством является большая, нежели у обычных деталей, монтажная плотность. Этот аспект влияет на использование SMD-элементов в массовом производстве печатных плат, а также на их экономичность и технологичность монтажа. Обычные детали, у которых выводы проволочного типа, утратили свое широкое применение наряду с быстрорастущей популярностью SMD-компонентов.
