Как сделать паяльную станцию из утюга своими руками

Сделать паяльную станцию своими руками можно на основе утюга. Схема выглядит следующим образом:

1. Со старого советского утюга снимают корпус и отделяют подошву. Термостат полностью убирают, поскольку он ограничивает нагрев металлической пластины.
2. В магазине электроники приобретают регулятор мощности на 2500 Вт. По инструкции к односторонней плате припаивают конденсаторы, динистор и диод. Также устанавливают переменный резистор, при желании его можно отдельно вывести на корпус. На алюминиевом радиаторе закрепляют симистор, а потом фиксируют и саму плату.
3. К подошве прикручивают два термостойких провода и устанавливают керамические изоляторы. На этом работы по сборке паяльной станции можно считать завершенными.

Резистор выкручивают в левое положение, а потом подают питание 220 В и ждут нагрева утюга. Замерять температуру можно при помощи термопары. Правильно собранная станция пригодится при распайке элементов на печатных платах и значительно ускорит работу.

Паяльная станция на основе утюга должна постепенно разогреваться до 200-300 °С

Турбинный и компрессорный тип

Схема паяльной станции, сооружаемой своими рукам, может быть представлена в виде основного модуля и оконечного устройства (термического фена), обеспечивающего нагрев воздуха в зоне пайки.

Перед её изготовлением необходимо знать, что по методу формирования принудительного воздушного потока такие устройства делятся на паяльные приборы турбинного и компрессорного типа.

В турбинных агрегатах воздух подается в зону обработки посредством небольшого электромотора с вентилятором, встроенного непосредственно в корпус фена. В изделиях второго класса воздушный поток формируется с помощью специального компрессора, размещённого в основном модуле (контроллере для паяльного фена).

При выборе требуемой разновидности станции для паяния мелких деталей обычно исходят из оценки следующих разнонаправленных факторов:

• вентиляторные паяльные станции способны формировать более мощный поток воздуха, что является очевидным преимуществом встроенного в них фена. Однако создаваемый с их помощью поток с трудом проходит через слишком узкие насадки;
• компрессорные фены наоборот, более эффективны при работе с относительно узкими насадками, используемыми при пайке деталей, размещённых в труднодоступных местах.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

1. Поток воздуха сдувает мелкие детали.
2. Неравномерный прогрев поверхности.
3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

• Диаметр наконечника;
• Мощность;
• Производительность турбины;
• Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

https://youtube.com/watch?v=KVvm4V3dIMg

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

• Корпус;
• Нагревательная часть;
• Устройство, посредством которого будет подаваться воздух;
• Держатель;
• Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Пошаговое изготовление установки

Чтобы изготовить простую паяльную станцию, нужны обычные паяльники. Мощность первого составляет 100 Вт, второй имеет нагреватель на 40 Вт.

Простое включение без промежуточного блока показывает, что на жале паяльника образуется нагар. Он происходит из-за перегрева жала в процессе нагревания. Нужно устройство, которое ограничит температуру нагрева. Для монтажа деталей на плате достаточно только расплавить припой. Застывая, он надежно соединит детали.

Приобретены основные комплектующие изделия: розетка для внутреннего монтажа; диммер, рассчитанный на 100 Вт.

У диммера имеются монтажные отверстия. Одно предназначено для соединения к общей сети, другое используется для подключения к инструменту.

Из ламинированного ДВП выпиливаются детали для изготовления корпуса. С помощью клеевого пистолета будет произведена сборка корпуса в единую пространственную конструкцию.

Прорезаны необходимые отверстия и производится спайка деталей. Прибор обретает нужный вид.

Нижняя крышка будет отъемной. Устанавливаются специальные клеммы, для винтов.

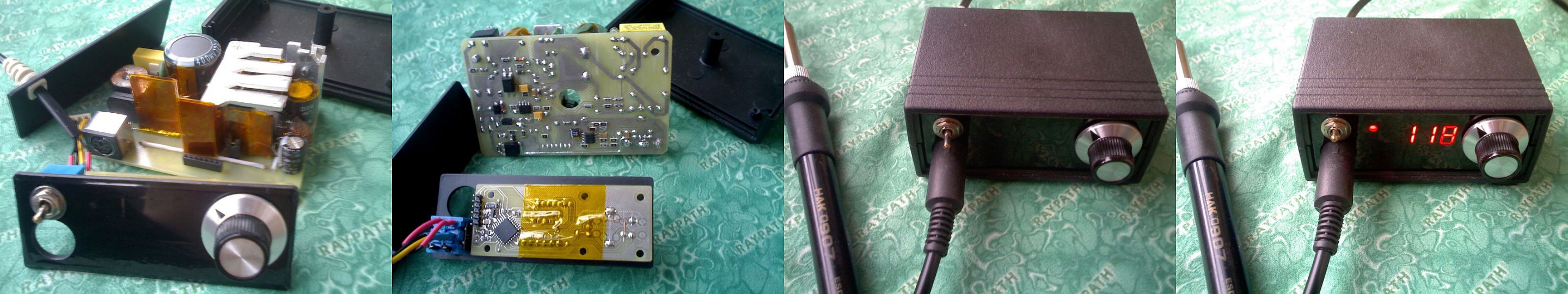

Остается установить детали внутрь корпуса паяльной станции.

После установки диммера выполняется монтаж розетки.

Устройство собрано. Нужно выполнить тестирование. Для удобства работы требуется градуировка.

Включение при установке диммера на максимальную мощность показывает, что перегрев не устранен. Нужно снижать силу тока, подаваемую на паяльник.

Чтобы градуировать паяльную станцию подключение выполняется через амперметр. Его соединяют последовательно нагрузке. Остается только контролировать значение силы тока, отмечая их на диммере.

Подводя контакт прибора в вилке паяльника, проверяют величину протекающего тока. Наблюдают за нагревом жала.

Для каждого измеренного значения наносят отметки на неподвижном диске диммера. В дальнейшем достаточно будет устанавливать разные режимы, чтобы контролировать работоспособность паяльника.

Градуируется весь неподвижный диск.

Для любого положения поворотного движка нанесены риски. Им соответствует определенная сила тока, а также и мощность, передаваемая на паяльник.

С помощью припоя определенной марки уточняются температурные значения. Каждой мощности соответствует своя температура разогрева жала.

Паяльная станция работает отлично. Припой на жале не выгорает. Он только расплавился.

Изготовлено работоспособное устройство.

Видео: паяльная станция своими руками.

Как сделать индукционную паяльную станцию своими руками

Паяльную станцию с быстрым разогревом можно сделать на основе полевых транзисторов IRFZ44N. Алгоритм изготовления выглядит так:

1. Два полевых транзистора монтируют на подложку при помощи винтов. Истоки соединяют общей шиной. Между триодами напаивают выпрямительные диоды.
2. Два резистора 1 кОм с мощностью 0,25 Вт одной соединяют друг с другом и с затвором транзистора. Также в конструкцию подпаивают дроссель на 220 мкГн.
3. На ферритовый тороидальный сердечник семью витками наматывают медную проволоку с сечением 0,8 мм для создания трансформатора. После этого одну обмотку шунтируют.
4. Центральный провод трансформатора прикрепляют ко второй ножке дросселя, боковые соединяют со стоками транзисторов. В кольцо вставляют металлический сердечник, следя за тем, чтобы он не соприкасался с обмотками. Затем с двух сторон к нему прикрепляют контакты для жала.
5. В качестве рабочего элемента паяльника разрешается взять обычную канцелярскую скрепку. Она может быть сделана как из меди, так и из латуни. Последний вариант считается предпочтительным, поскольку нагреваться наконечник будет примерно до 170 °С.

На заключительном этапе остается оснастить конструкцию переключателем включения и подать напряжение. «Плюс» подключают к центральной точке, «минус» — на истоки транзисторов.

Индукционная паяльная станция своими руками питается от источника напряжения 8-12 В

Что входит?

Пайка предназначена для ремонта различных микросхем и прочих изделий, которые не отличаются большими габаритами

Для создания комфортных условий, которые способствуют качественному выполнению соединения, необходимо четко организовать рабочее пространство. С ростом профессиональных навыков, мастеру потребуется все большее количество вспомогательных приспособлений, однако на начальном этапе необходимое оборудование для пайки ограничивается следующими предметами:

• электропаяльник;
• припой;
• флюс.

Это все, что нужно для пайки на начальном уровне. Два последних пункта относятся к расходным материалам. Их состав зависит от типа работ. Виды и особенности применения припоя и флюса будут рассмотрены ниже. Наличие электрического паяльника не является обязательным условиям – пайку некоторых элементов можно выполнить без него. Однако такие ситуации на практике встречаются очень редко.

Примером таких работ является пайка проводов к плате. Для этого припой и канифоль перемешивают в небольшой металлической емкости и нагревают любым доступным способом до получения жидкого состава. Каплю наносят на базовую поверхность, после чего к ней прижимают предварительно смоченный провод. Все действия должны выполняться очень быстро, до застывания состава.

Самодельная ИК паяльная станция

С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.

ИК станция для пайки

Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.

Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.

Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.

Принцип действия

Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.

Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.

Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.

Сборка инфракрасного паяльника с применением дополнительных контактов

Сборку наконечника можно разделить на несколько этапов.

Надеваем контактную шайбу с большим центральным отверстием на шпильку спирали

Нужно обратить внимание, чтобы она легла лишь на заднюю платформу. Касаться шпильки она не должна.
Устанавливаем на место керамический изолятор, прижимая им медную шайбу.
Ставим вторую контактную шайбу и прижимаем её при помощи гайки.
Закручиваем на место пластмассовую ручку.

После этого останется только подключить получившийся инфракрасный паяльник к блоку питания, и можно начинать работу.

Устанавливаем первую контактную шайбуСтавим керамический изоляторТеперь очередь второй контактной шайбы и гайкиПоследний штрих – прикручиваем ручку паяльника

Способ №3. Автоматическая паяльная станция на базе Ардуино

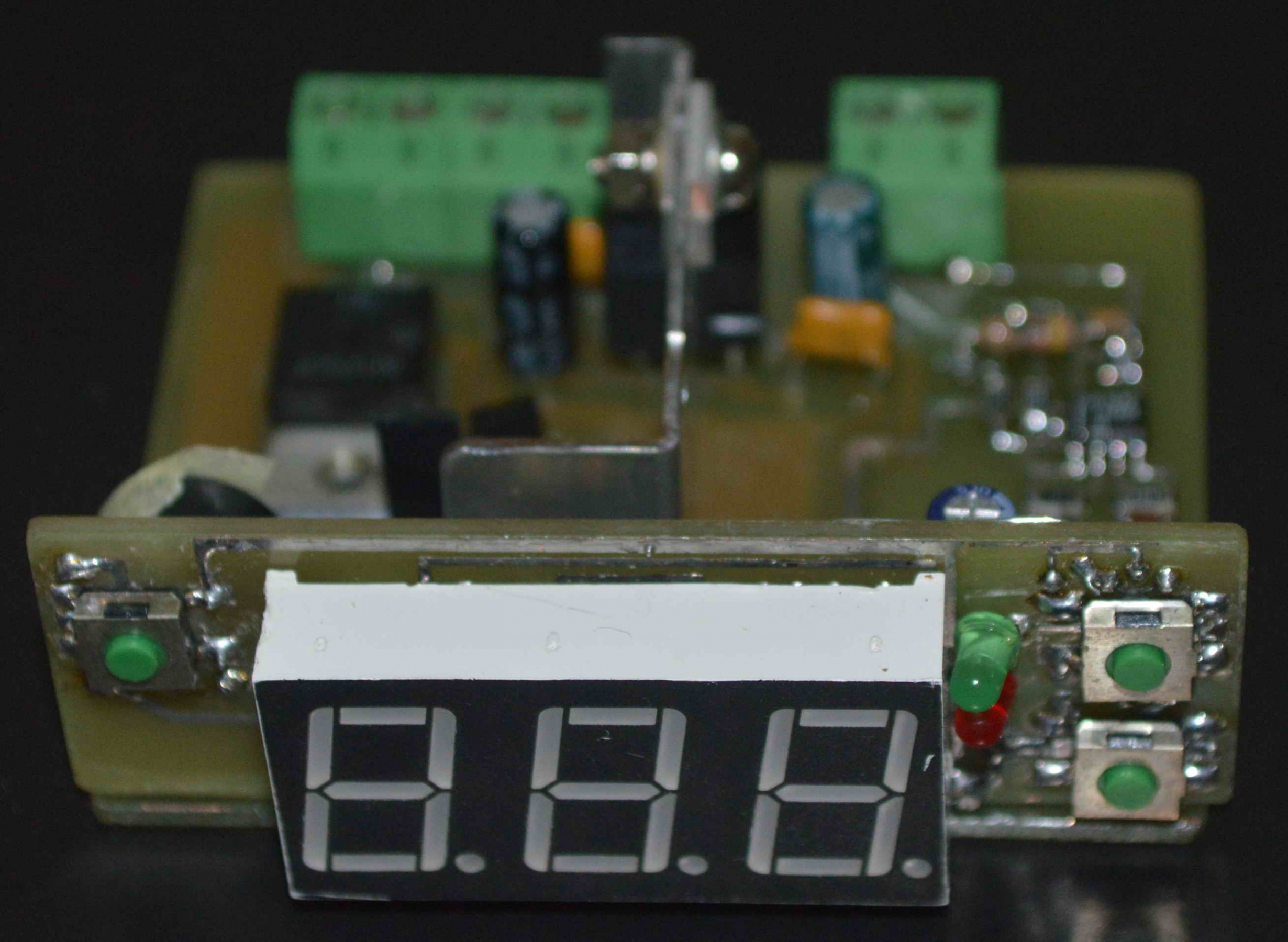

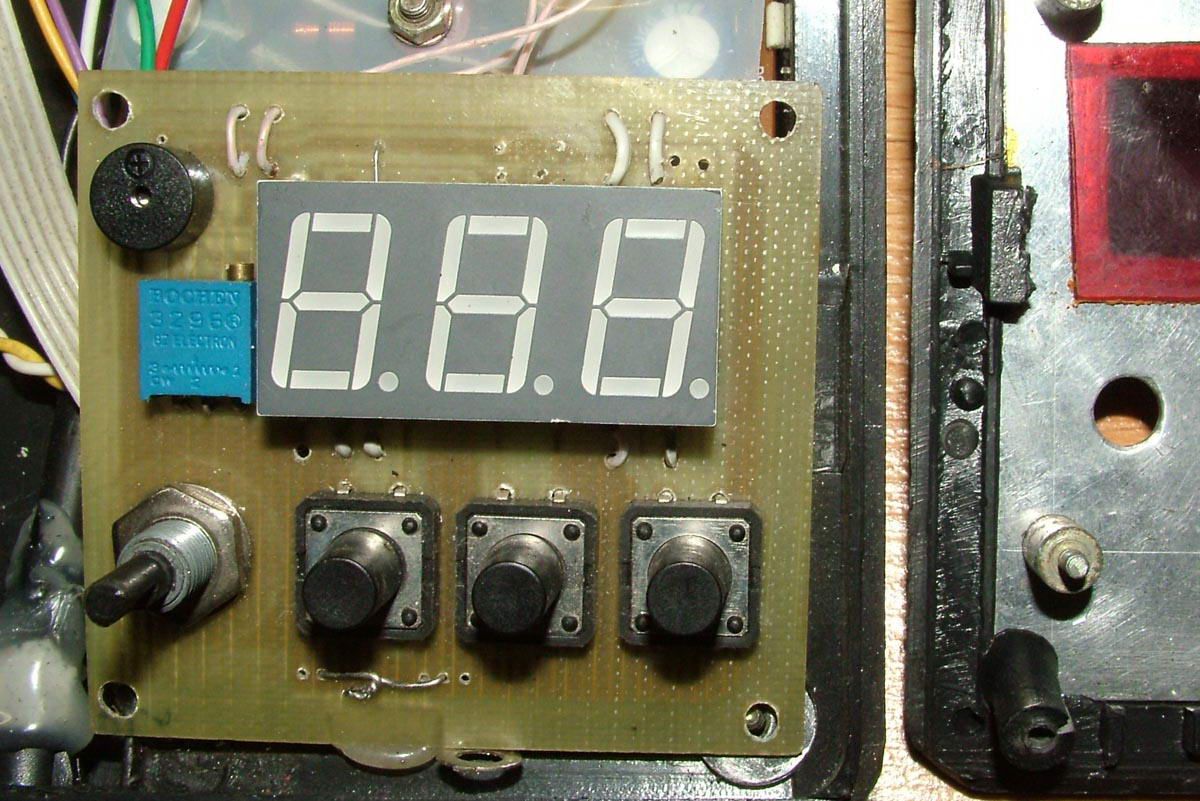

Такая паяльная станция собирается на базе микроконтроллера Arduino, который выполняет роль логического элемента, обрабатывающего данные от индикатора температуры и регулирующего мощность нагрева жала. Отличительной особенностью такого устройства является полная автоматизация контроля за температурой – вам достаточно задать ее и дождаться нагревания. Пример схемы для сборки приведен на рисунке ниже:

Рис. 10. схема паяльной станции на базе ардуино

Чтобы собрать такую станцию вам понадобится:

• сама плата Ардуино для управления работой паяльной станции;
• цифровое табло для отображения температуры нагрева;
• микросхему для программирования паяльной станции;
• транзистор, стабилизатор и кнопки, магазин резисторов и емкостных элементов.

Для сборки такой паяльной станции воспользуйтесь приведенной схемой, в качестве нагревательного элемента будет выступать жало обычного паяльника с датчиком температуры, которые подключаются к собранной схеме.

К недостаткам такого устройства следует отнести его сложность, из-за чего начинающие радиолюбители могут попросту не собрать рабочую версию с первого раза. Также для пайки используемых в автоматической станции элементов вам понадобиться специальный паяльник и предварительные навыки работы с ним, чтобы не испортить детали.

По способу пайки

Контактные

По принципу действия такие станции ничем не отличаются от традиционных паяльников. Но работать с ними при необходимости замены элементов схем с навесным монтажом (для их обозначения используются аббревиатуры ТМП, SMD, SMT), да еще когда радиодеталь имеет множество выводов, невозможно.

Но и эта категория подразделяется на 2 большие группы изделий:

• Пайка припоем обычным (оловянно-свинцовым). Например, «AOYUE» серий 936, 937; «Solomon» SR-976 ESD.
• С припоями без содержания Pb.

Принципиальной разницы в исполнении нет. Отличия в точности настройки; в первую очередь, по температуре нагрева жала. Для бессвинцовых припоев (характеризуются тугоплавкостью) она должна быть значительно выше – в пределах 300 ºС, как минимум.

Интересна группа импульсных станций. Они обеспечивают пайку точечную. Разогрев материала происходит лишь в месте касания кратковременным эл/разрядом. При работе со сложными миниатюрными схемами – отличные помощники.

Бесконтактные

Пайка термовоздушная. Такие станции оснащены ТЭН, а горячая струя подается тонким направленным «лучом» в рабочую зону. Его параметры регулируются, что создает дополнительное удобство при работе с различными схемами, особенно с плотной компоновкой деталей.

ИК-станции. Пайка осуществляется с помощью лучей инфракрасного спектра (тепловых). При замене материнских плат, мк/схем с множеством выводов, ремонте ноутбуков, планшетов и так далее такие установки просто незаменимы. К тому же и более безопасны в плане вероятности получения термического ожога.

В отдельную группу можно выделить индукционные станции. Они более совершенны в управлении и позволяют работать с различными припоями, так как характеризуются значительным температурным пределом регулирования. Отличаются компактностью в сочетании с большой мощностью.

Виды паяльников для пайки проводов по мощности

На виды рассматриваемые приборы классифицируются по такому параметру, как мощность. По мощности они выпускаются следующих номиналов — 12, 20, 40, 60, 100Вт и более

Этот параметр важно учитывать, когда выбирается инструмент. Какой мощности лучше покупать паяльник, мало кому известно, поэтому очень часто новички приобретают прибор, который не справляется с поставленными задачами

Чем больше мощность, тем выше возможности инструмента, но когда работы проводятся с полупроводниковыми элементами, припаиваемые к плате, то высокомощные приборы здесь не нужны. Чтобы обеспечить соединение деталей посредством пайки, необходимо осуществить их предварительный прогрев. Температура нагрева деталей должна быть выше, чем плавления припоя, чтобы обеспечить качественное соединение. Если мощность прибора будет недостаточная для прогрева спаиваемых деталей, то реализовать процедуру будет крайне трудно.

Отсюда получается следующее:

1. Инструменты мощностью 12 и 20 Вт используются исключительно для работы с полупроводниковыми элементами — конденсаторами, резисторами, диодами, транзисторами и т.п. Пропаять соединение двух электрических проводов большого сечения такими приборами будет очень трудно
2. Приборы с мощностью от 40 до 100 Вт являются самыми популярными, так как они подходят для работы с полупроводниковыми элементами и медными проводами
3. Мощные паяльники от 100 Вт и выше предназначены для пайки теплообменников газовых колонок и прочих крупногабаритных деталей

От мощности инструмента зависит размер стержня, а он оказывает непосредственное влияние на возможность проведения работ с мелкими или крупными деталями. Чем выше мощность прибора, тем быстрее происходит прогрев жала, а значит, инструмент через короткий промежуток времени после подключения в розетку, может использоваться для пайки.

Это интересно! Чем больше мощность прибора, тем быстрее нагревается жало, однако большинство радиодеталей не допускают воздействия температуры более 70 градусов. Отсюда получается, что при использовании высокомощных паяльников, не допускается воздействие на полупроводниковые элементы продолжительностью более 3 секунд.

Принцип работы

Основным отличием индукционного паяльника от обычного является нагревательный элемент, а точнее, его полное отсутствие. Нагрев инструмента происходит благодаря возникновению вихревых индукционных токов под действием переменного магнитного поля. В конструкции индукционного паяльника предусмотрена катушка, в которую вставлен стержень жала прибора.

При подаче тока на катушку в ней генерируется магнитное поле. Оно воздействует на жало паяльника, где и образуются индукционные токи, нагревающие сам стержень.

При этом жало паяльника прогревается равномерно, потому что индукционный ток воздействует на него по всей длине. Срок эксплуатации такого инструмента увеличивается, а его КПД возрастает.

Базовые правила при работе с паяльной станцией

В целом, использование такого оборудования не выглядит сложнее, чем работа обычным паяльником. Наоборот, станция обеспечивает удобство и комфорт пайки. Можно выявить некоторые соответствия между конкретными видами устройств и видами проводимых работ:

• Контактная станция позволяет осуществлять навесной монтаж и работать с маленькими SMD-деталями. В оборудовании можно менять жало для точности процедуры и аккуратно регулировать температуру нагрева этой насадки.
• Термовоздушная паяльная станция тоже подойдет для навесного монтажа, но основной ее профиль работы — SMD-монтаж. Отдельные выводы компонента при этом нет нужды прогревать: деталь сразу вся нагревается, и элемент без проблем удаляется.
• Смешанное оборудование — это отличное решение для комплексных работ. С феном и паяльником можно приобретать станции для ремонтных центров и сервисов технического обслуживания.
• Инфракрасная станция нужна для сложных ремонтных работ. Обычно речь идет о восстановлении дорогостоящих устройств. К примеру, с таким оборудованием можно выпаять чип с материнской платы, при этом не нанося никакого вреда ни элементу, ни самой поверхности.

Существуют также элементарные правила работы в процессе пайки. Например, нельзя выставлять наибольшую температуру нагрева без особой необходимости. Если такое сделать в контактной паяльной станции, жало перегреется и придёт в негодность, как и нагревательный элемент.

У термофена в результате перегрева также повредятся нагревательные детали.

Мастера советуют также использовать качественный флюс. Это актуально при работе с любым видом станции, потому что флюс низкого качества медленно разрушает дорогое жало и вредит здоровью работника. Не нужно экономить на флюсе, и лучше использовать его всегда чуть больше, чем требуется в данный момент. То же самое касается и припоя: с ним лучше не жадничать.

Без острой необходимости также не стоит устанавливать максимальную мощность на термофене. Дело в том, что сильный воздушный поток способен сдуть с платы важные элементы, особенно если они маленькие по размеру и легкие по весу.

Некоторые из радиолюбителей занимаются самостоятельной модификацией своих устройств. Однако если это ваша первая паяльная станция и вы еще плохо разбираетесь в ее технической начинке и в приборах вообще, лучше воздержаться от подобных процедур, чтобы не навредить оборудованию.

Выводы

Самый главный вывод, который можно сделать после изучения паяльной станции, — работа с таким оборудованием приятная, удобная и понятная

Устройство обеспечивает безопасность и комфорт пайки, если соблюдать минимальные правила осторожной работы. Помните всегда о том, что максимальная температура нагрева негативно сказывается на состоянии элементов и сокращает их эксплутационный срок. Экстремальный режим работы паяльной станции никак не влияет на расширение ее функционала, а только лишь перегружает оборудование

Экстремальный режим работы паяльной станции никак не влияет на расширение ее функционала, а только лишь перегружает оборудование.

Самостоятельный ремонт промышленных образцов

Перед ремонтом паяльного фена, прежде всего, необходимо ознакомиться со схемой подключения вентилятора и нагревателя к электрической сети (другое её название – распиновка).

Знание этой схемы позволяет проверить правильность подводки питания к каждому из основных элементов теплового модуля и убедиться в их исправности.

Непосредственно ремонт неработающего паяльного устройства сводится к замене вышедших из строя или повреждённых частей, обнаружить которые можно по наличию характерных следов гари.

В противном случае оператор рискует получить опасные ожоги кожи горячим воздухом. Менять пластмассовые насадки допускается лишь после полного выключения паяльного фена и остывания всех его рабочих частей.

Как сделать самодельную паяльную станцию с феном своими руками

Термовоздушная паяльная станция своими руками подходит для демонтажа элементов. Схема изготовления устройства выглядит так:

1. Для нагнетания воздуха в термофен берут вентилятор от компьютера на 40 мм. Из нихромовой проволоки диаметром 0,8 мм делают нагревательную спираль путем наматывания на металлическую трубку. Центральный провод при этом продевают внутрь, сначала раздвигая витки, а потом сдвигая их обратно.
2. Корпус нагревателя изготавливают из оболочки резистора на 10 Вт. Один из закатанных краев спиливают напильником, после чего извлекают внутреннюю часть элемента.
3. Для создания воздуховода можно использовать обычную консервную банку. Ее обрезают в верхней части, раскраивают по шву и расправляют, чтобы получить ровный прямоугольник из жести. В соответствии с чертежом на тонкий металл наносят разметку, проделывают отверстия для силового кабеля и креплений ручки. Жесть сгибают по пунктирным линиям, получившийся корпус дополнительно обрабатывают герметиком или пропаивают.
4. Винтами на воздуховоде закрепляют ручку. В качестве нее используют пластиковый корпус от большого шприца. Для нагревателя изготавливают сопла, отвечающие за геометрию воздушного потока. Их вставляют в металлическую трубку, а потом прижимают свернутым листком стеклоткани или слюды.
5. В корпус нагревателя вставляют спираль. На трубку наматывают несколько слоев стеклоткани для обеспечения термоизоляции. Нагреватель вставляют в воздуховод так, чтобы свободные концы спирали попали в отверстия клеммника. Деталь надежно фиксируют винтом. Концы спирали также закрепляют в гнездах, кабели от нагревателя и вентилятора продевают сквозь ручку фена. Оставшееся отверстие заглушают кусочком поролона, чтобы обеспечить герметичность.

На последнем этапе остается установить вентилятор в воздуховод и как следует закрепить. Паяльный фен вставляют в держатель и подключают вентилятор и нагревательный элемент к источнику питания. Регулировку температуры можно проводить при помощи термопары электронного термометра. Также допустимо ориентироваться по цвету свечения спирали внутри устройства.

Несмотря на простую конструкцию, паяльная станция с феном способна выдавать поток с температурой около 500 °С

Бесконтактный паяльник

Если острой потребности в использовании инфракрасной паяльной станции нет, то для пайки может быть с успехом применен инфракрасный паяльник. Внешне он похож на обычный с той разницей, что вместо жала имеет нагревательный элемент.

Применение и устройство

Инфракрасный паяльник используется в условиях, когда контакт с выводами компонентов недопустим. Удобно им пользоваться и для пайки радиодеталей, так как часто у обычного паяльника на жале образуется нагар, и соединения получаются некачественными. Нагар приходится счищать, а на эти действия уходит порой довольно много времени.

В условиях домашней мастерской можно сделать простейший самодельный инфракрасный паяльник из прикуривателя автомобиля. Нагревательный элемент этого устройства отлично подойдет для изготовления инструмента.

Так как для нормальной работы прикуривателя нужен постоянный ток напряжением 12 Вольт, соответствующий бортовой электросети автомобиля, понадобится электропреобразователь, чтобы можно было использовать бытовую сеть переменного тока. Для этих целей можно с успехом применить блок питания для корпусов компьютеров.
