Гост 10549-80 выход резьбы. сбеги, недорезы, проточки и фаски

Технология нарезки

Нарезание модульной и питчевой формы производится на металлорежущих станках следующими способами:

  • резцом на токарно-винторезных станках;
  • модульной фрезой на фрезерных станках;
  • специальными пальцевыми фрезами.

Первый способ питчевой нарезки обеспечивает высокую точность, но обладает низкой производительностью. С его помощью нарезается питчевая резьба на червячных валах, требующих высокие показатели точности передачи движения.Этот метод применяется на предприятиях с индивидуальным или мелкосерийным производством.

Второй и третий способы считаются более производительными.Фрезу устанавливают так, чтобы её ось вращения пересекала продольную ось вала заготовки строго под углом в 90 градусов. Для обеспечения высокого качества резьбы (модульной или питчевой) производят несколько проходов. Наиболее удобными для нарезания питчевого соединения считаются станки, оснащённые двухваловыми механизмами подачи или так называемые нортоновские коробки передач.

Перед нарезанием производят настройку станка на основании данных специальных таблиц, в которых указаны значения питчей. С их помощью устанавливают необходимый набор зубчатых колёс на винторезную гитару с заданными передаточными числами.

Пальцевые фрезы применяются для нарезания питчевых соединений на изделиях, обладающих крупными габаритами. Для реализации питчевой нарезки устанавливают специальные фрезерные головки, обладающие индивидуальным приводом фрезы. Первый проход осуществляется прорезной пальцевой фрезой прямоточного профиля, с углом профиля равным 35 градусов.

Использование плашек для наружной работы

Как правило, эта нарезная оснастка производится из легированной инструментальной стали марки 9ХС. На одной из сторон нанесена маркировка, содержащая название материала, из которого произведена лерка, класс точности нарезаемой ей резьбы и размер в дюймах или миллиметрах.

Виды лерок

Разновидностей плашек для нарезания внешней резьбы много. Использование каждого из них преследует определённую цель. Для подбора оснащения необходимо разобраться в его видах:

  • Для высококачественной нарезки применяются цельные лерки повышенной жёсткости.
  • В специальных приспособлениях — клуппах — используют инструмент раздвижного типа. За счёт регулировочного винта возможна корректировка диаметра резьбы.
  • Наименьшая жёсткость характерна разрезным метчикам, применение которого позволяет изменять диаметр нарезаемой резьбы на 0, 1 — 0, 3 миллиметра.
  • Для работы на станках имеются круглые лерки с коническими углублениями для фиксации в патронах. В ручных воротках они крепятся пятью винтами.

Выбор определённой оснастки зависит от её предполагаемого использования. Для различных видов работ существуют такие типы плашек:

  • Самая распространённая наружная резьба — метрическая. У неё есть несколько размеров шагов: мелкий и крупный, подходящий для соединений под ударной нагрузкой.
  • Для нарезания резьбы на трубах используется инструмент с мелким шагом и углом заточки 55 градусов.
  • Для работ с импортным крепежом имеется плашка с дюймовой резьбой.

Технология работы с плашкой

Для нарезки наружной резьбы существует несколько правил. Несоблюдение их приводит к ухудшению качества работы и поломке инструмента. Вот эти рекомендации:

  • Инструмент должен быть исправным, острым и чистым.
  • Движения свершаются плавно и равномерно.
  • Плашка по размерам должна соответствовать заготовке.
  • Поверхность детали нужно очистить от грязи.
  • По краю с помощью болгарки или напильника снимается фаска для облегчения захода инструмента.
  • Применение охлаждающей смазки.
  • Каждые 2—3 оборота плашка выворачивается обратно для удаления стружки.
  • Для повышения качества требуется повторное прохождение резьбы на всю длину.
  • Необходимо избегать перекосов, приводящих к срыву резьбы.

Технологии нарезки

Чаще всего нарезка производится при помощи механического станка. Заготовка располагается на станке в вертикальном положении. Механический станок обрабатывает заготовку при помощи резьбовых инструментов – резцов, изготавливаемых из прочных железных сплавов. Внутренняя нарезка производится резцами изогнутой формы, наружная нарезка осуществляется резцами прямой или выгнутой формы. Чтобы получить максимально точную резьбу на механическом станке, нужно правильно соотнести частоту оборотов заготовки и угол воздействия резцов, учитывая параметры производительности станка.

Нарезка производится посредством метчиков – стержней с режущими кромками. Метчики подбираются, исходя из диаметра и шага, и закрепляются в тисках. Изначально используется черновой метчик для придания приблизительных размеров. После применяется чистовой метчик, посредством которого изделию придаются точные формы, в соответствии с заданными параметрами. Внутренняя резьба выполнена правильно только в том случае, если болты ввёртываются в трубу легко и плотно.

Проверка шага резьбы

Соблюдение шага дюймовой резьбы по таблице— необходимое условие работоспособности соединения. Поэтому при нарезке рекомендуется проверять соответствие этого параметра. Измерение шага резьбы проводится при помощи калибра,резьбомера, механического измерителя и других специальных инструментов.

Также используется простой способ проверки по шаблону, в качестве которого используют деталь с ответной резьбой, заведомо соответствующей стандарту. При проверке наружной резьбы, например, на трубе или болте, шаблоном служит штуцер или муфта со стандартной внутренней резьбой. Проверяемую деталь закручивают в шаблон. Если она полностью вкрутилась и образовалось плотное соединение, то шаг резьбы соответствует стандарту. Если деталь не вкручивается или образуется неплотное соединение, значит, резьба нарезана с нарушением шага. Проверка изделие с внутренней резьбой выполняется аналогичным методом, но шаблоном служит деталь со стандартной наружной резьбой, на которую накручивают проверяемый элемент.

Еще один способ проверки шага, а также других параметров резьбы, предусматривает использование резьбомера. Это пластина, имеющая зазубрины, которые по размерам и другим параметрам точно соответствуют определенной стандартной резьбе. Резьбомер прикладывают к проверяемой нарезанной резьбе. При этом его зазубренная часть должна точно совпасть с ее гребнями и впадинами, обеспечив плотное прилегание.

Характеристики резьбонарезного оборудования

Чтобы агрегат работал с наименьшими потерями и развивал высокую производительность, играют роль следующие показатели:

  • Мощность станка для производственных целей должна быть до 2,2 КВт, такие агрегаты используют в поточном производстве больших партий товара. Для кустарного изготовления маленьких партий труб используют станки с минимальным показателем мощности — 750 Вт.
  • Частота оборотов шпинделя является показателем, который исходит из показателя мощности, и от него зависит скорость работы. Диапазон показателей колеблется в пределах от 28 до 520 вращений в минуту. У профессионального оборудования предусмотрено, как минимум три скорости, которые могут переключаться при необходимости. Для небольших мастерских приобретают маломощные станки со скоростью вращения шпинделя 28 оборотов за минуту.
  • Диапазон размера деталей, с которыми работает агрегат и разброс возможной протяженности резьбы. Такой параметр определяет тип заготовок, например, для нарезки на болтах подойдет размерность 3−16 мм или 8−24 мм. Промышленная обработка труб большого диаметра отличается другими показателями.
  • Вес станка определяет, является агрегат переносным или стационарным. Минимальный вес устройства для резьбового нанесения имеет вес 50 кг, он легко переносится или перевозится.

Дополнительные параметры

В каждом станке конструкторами заложены удобные дополнительные функции, в зависимости от них резьбонарезное оборудование делится на типы:

  • Простые устройства, предназначенные только для операции резьбования, остальная работа (перемещение труб, установка упора, фиксация и другие) выполняется работником. Эти станки размещает мастер в небольшом помещении для разовых работ по ремонту авто и разных слесарных работ.
  • Автоматическое оборудование позволяет свести работу к установке заготовки и включению кнопки пуска. Такие агрегаты совмещают основную функцию с дополнительным сверлением отверстий, которые могут иметь диапазон диаметров от 2,5 до 30 мм.

Исполнительный инструмент может располагаться в станке вертикально или горизонтально. В первом случае, который встречается наиболее часто, нарезание происходит с помощью метчика. Горизонтальное расположение режущего инструмента используется для создания резьбового соединения на газопроводных и водопроводных трубах.

Для наружной резьбы применяются плашки, винторезные головки, резьбовые резцы. Внутренняя резьба нарезается метчиками и специализированными резцами. Крупные производственные цеха используют вихревые головки для создания деталей в виде одноразовых и многоразовых винтов. С помощью современного оборудования создают типы резьбы:

  • метрическую или дюймовую на трубах;
  • коническую и цилиндрическую;
  • трапецевидную.

С помощью дополнительных приспособлений задают несколько типов нарезки, варьируют разные формы, выбирают шаг и наклон резьбовых витков. В станках предусмотрена для этого возможность смены рабочего исполнительного инструмента. В некоторых агрегатах ставят самоцентрирующиеся резцы с острозаточенными роликами для резки труб в требуемый размер. Для их изготовления берут специально закаленные высокопрочные стали для длительной работы.

Способы нарезки конической трубной резьбы

Для используются специальные инструменты известные как круглые плашки, которые соответствуют требованиям ГОСТа 6228. Плашки различаются по размерам диаметра резьбы, которого они способны нарезать. Плашка представляет собой закаленную гайку с центральным отверстием которое и осуществляет нарезание, а также боковые отверстия, которые позволяют освобождать трубу от образующейся металлической стружки.

На боковых поверхностях плашек расположены отверстия для вкручивания ручек, либо укрепляются клуппы, которые позволяют работать с меньшими усилиями, но с большей продуктивностью. При использовании плашки наружная резьба всегда нарезается за один проход. Использовать этот инструмент возможно как ручным, так и машинным способом который применяется при огромных объемах работ.

Оборудование для нарезки

Существуют также специальные аппараты для нарезки, например, резьбонарезные станки. Эти станки могут нарезать как конусную так и цилиндрическую резьбу на трубах. Резьбонарезные станки имеют мощный двигатель, специальный тормоз для более безопасной работы, прочные подшипники которые увеличивают качество и точность работы, а также долговечность машины. Подобный станок позволяет нарезать обычную резьбу за 16 секунд, такая работоспособность часто требуется при строительстве крупных зданий, во время укладки трубопроводов.

Для нарезания внутренней конической трубной резьбы, используют такой инструмент как метчик. Он представляет собой закаленный винт имеющий на своей поверхности продольные борозды по которым отходит наружу образовавшаяся в процессе нарезки металлическая стружка. Метчик имеет рабочую и хвостовую части. Хвостовая часть вставляется в вороток метчикодержателя являющегося ручкой на который оказывается физическое воздействие для вращения во время нарезания резьбы. Рабочая же часть метчика в свою очередь вставляется в трубу и проворачивается, осуществляя нарезку.

Для нарезания внутренней конической резьбы также существуют станки, в которой метчик вращается с помощью мотора. Такой аппарат используется, например, при прокладке больших участков трубопроводов. В домашних условиях обычно бывает достаточно ручного метчика.

Применение труб с конической резьбой

Применяется для резьбовых соединений водяных, топливных, воздушных и масляных трубопроводов станков и машин. В некоторых случаях возможно использование специальных переходников которые имеют с одной стороны коническую, а с другой цилиндрическую резьбы, таким образом значительно расширяя возможности для монтажа.

Таким образом такой метод является очень важным и распространенным инженерным решением используемым для соединения труб.

Резьбовые соединения являются самыми надежными из разъемных соединений. Впервые были применены в античности, и с тех пор заметно усовершенствовались. До изобретения токарно-винторезного станка в 17 веке каждая пара «болт-гайка» изготавливалась индивидуально, они не были взаимозаменяемыми. В 19 веке, во время развития железных дорог в Англии, изобретатель сэр Джозефа Уитворта предложил и внедрил стандарт нарезки резьбы, носящий с тех пор его имя. Для нарезки внешней резьбы используют токарно-винторезный станок или специальные плашки, для нарезки внутренней резьбы применяют метчики – разновидность фрез.

Действующие стандарты

Конструкция и параметры метчиков для нарезания резьбы описаны в ГОСТ 3266-81,: «Метчики машинные и ручные. Конструкция и размеры».

  • Машинные метчики для метрической резьбы – ГОСТ 8859-74.
  • Гаечные метчики для метрической резьбы – ГОСТ 1604-71
  • Гаечные метчики с изогнутым хвостовиком для метрической резьбы – ГОСТ 6951-71.

Зарубежные стандарты DIN 352, ISO 529 и другие не противоречат ГОСТ за исключением меньшей на 1 см длины хвостовой части

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите CtrlEnter.

Метчик – инструмент, с помощью которого можно быстро и точно нарезать резьбу в подготовленном отверстии. Это стержень, разделенный на рабочую часть и хвостовик. Хвостовик служит для фиксации в воротке или патроне станка. Удаление стружки обеспечивают продольные или винтовые канавки, находящиеся на режущей части. Для изготовления этого инструмента используют углеродистые или быстрорежущие стали. Чтобы качественно нарезать внутреннюю резьбу, необходимо знать, как правильно выбрать метчик и подготовить отверстие.

Виды метчиков

В зависимости от материала, типа резьбы, конфигурации изделия, применяемого инструмента выбирают модель устройства. Ассортимент продукции позволяет для каждой операции использовать изделие, с помощью которого оптимальным методом решается поставленная задача. Продукция классифицируется по нескольким критериям.

Видео: Про метчики, плашки и резьбу

По назначению

Перечень продукции отличается большим разнообразием. Выпускаются изделия для всех способов нарезания профиля. Нормами ГОСТ устанавливаются размеры, характеристики метчиков, предельные допуски, класс точности и степень шероховатости поверхности. Устройства бывают:

ручные;

машинные;

машинно-ручные;

гаечные.

Ручные и машинно-ручные применяются в слесарном деле. Высокая прочность, износостойкость изделий позволяют выполнять работу высокой точности даже в домашних условиях. Но они не предназначены для эксплуатации на высоких скоростях вращения.

Для этого используются машинные аналоги. Они сделаны из быстрорежущих сталей, способных выдерживать высокие температуры, возникающие вследствие трения и резки металла.

Машинные и гаечные метчики могут быть очень похожи. У них длинный хвостовик, позволяющий за один цикл обрабатывать до десяти и более деталей. Собираются они на корпусе устройства и по мере заполнения снимаются за один раз. В этом случае удобно использовать специальное приспособление для установки инструмента. Дома можно эту операцию делать дрелью быстрозажимным патроном.

По конструктивному исполнению

Выполнен инструмент может быть в нескольких исполнениях. Конструктивные особенности позволяет обрабатывать материалы с различными характеристиками по твердости, вязкости. Каждый метчик для нарезки резьбы имеет все базовые элементы, но сделаны они могут быть следующим образом:

с укороченными канавками для вязкого материала (алюминия, легированных сталей);

с винтовыми канавками, которые делаются по спирали для увеличения объема стружки, что необходимо при использовании для нарезания глухой резьбы и работы на обрабатывающих центрах;

со ступенчатыми канавками, где каждый участок выполняет свою функцию;

метчики-протяжки для машинной обработки больших партий изделий;

комбинированные устройства, которые совмещают в одном изделии и сверло и метчик;

колокольные, состоящие из отдельных частей, необходимые для нарезания крупной резьбы машинным методом.

Не всегда возможно за один проход сделать необходимый профиль, особенно если деталь выполнена из высокопрочного материала. В этом случае используется комплект инструмента из двух, трех метчиков.

На корпусе изделия имеется маркировка. Сначала отверстие проходят устройством №1, которое делает первичную, грубую обработку. Затем выполняется чистовая нарезка  метчиком №2, после чего профиль соответствует нормам ГОСТ.

По виду нарезаемой резьбы

В промышленности применяется несколько основных стандартов, отличающихся системой измерения. Маркировка, которой обозначен метчик для нарезки резьбы указывает к какому виду относится изделие. Не учитывая специальных профилей, которые выполняются на станках, обычным устройством можно сделать три вида резьбы:

Метрическая. Обозначается буквой «М». На изделии указывается диаметр и шаг резьбы.

Дюймовая. Маркируется устройство соответствующим значком «. Диаметр указывается в дробных частях дюйма, а шаг количеством ниток на единицу измерения.

Трубная. Традиционно указывается как дюймовая, но в процессе эволюции система обозначений утратила идентичность, поэтому инструмент для трубной резьбы определяют по таблицам.

Кроме того есть конические резьбы, для выполнения которых выпускается соответствующий инструмент

Используются детали, выполненной по этой технологии для заглушек, специальных элементов, где принципиально важно глубина проникновения

На практике этот вид метчиков встречается крайне редко. Чаще приходится иметь дело с деталями, которые работают в обратном направлении. Чтобы сделать их применяется метчик для нарезки левой резьбы, который маркируется латинскими буквами «LH».

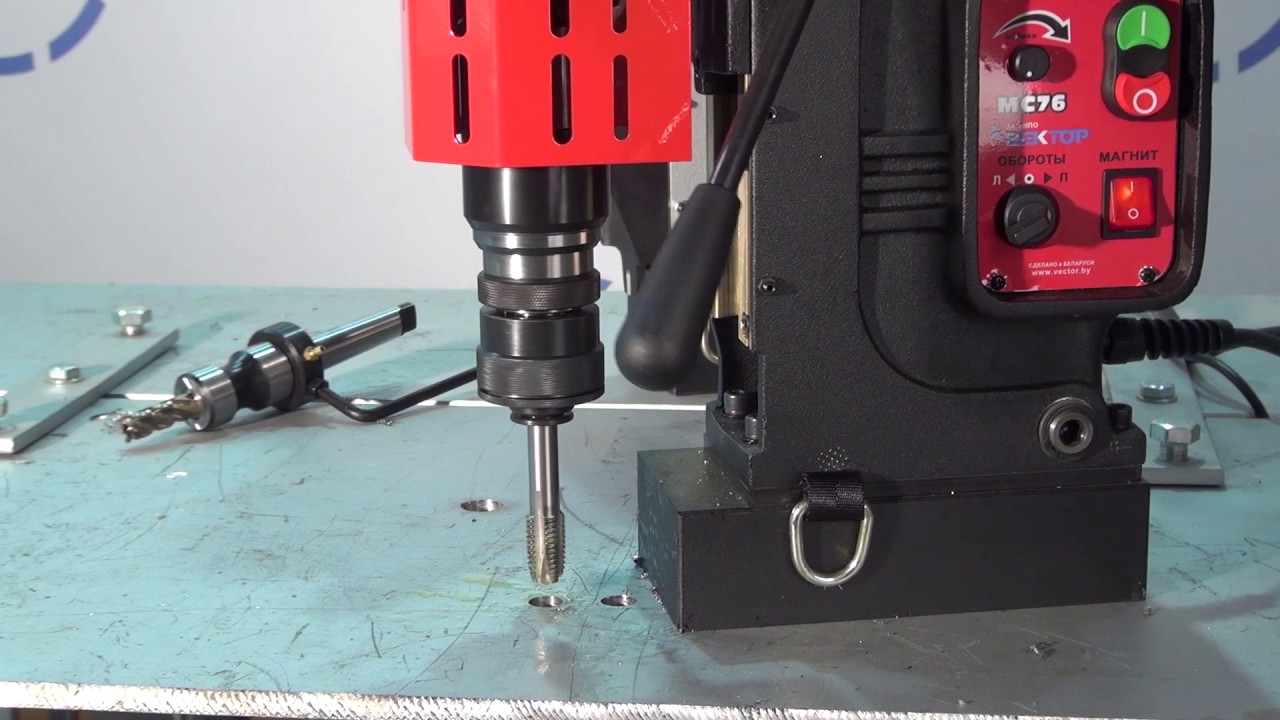

Нарезание резьбы на станках

Процесс формирования винтового соединения представляет собой перемещение режущего инструмента относительно оси заготовки и равномерное прорезание углубления по винтовой линии резьбы. Параметры соблюдения размерности обеспечивает специализированный инструмент либо согласование подачи станка и скорости вращения детали.

Основные параметры резьбы:

Параметры резьбы

  • Шаг резьбы – расстояние между вершинами соседних витков;
  • Угол подъёма (увеличения) – соотношение скоростей вращения шпинделя станка и величины подачи инструмента.

Настройки нарезания стандартной резьбы на токарно-винторезном станке задаются специализированным инструментом. Простейшими операциями считаются нарезание резьбы плашкой (леркой), метчиком на крепеже.

Сложные по исполнению, заглублению и конфигурации виды резьбы на цилиндрической либо конической поверхностях требуют переналадки оборудования. Подбираются табличные режимы нарезания резьбы на станке.

Помимо сопряжения и уплотнения отдельных конструктивных элементов (крепёжная), проводится нарезание резьбы для перемещения элементов, передачи и трансформации механического усилия.

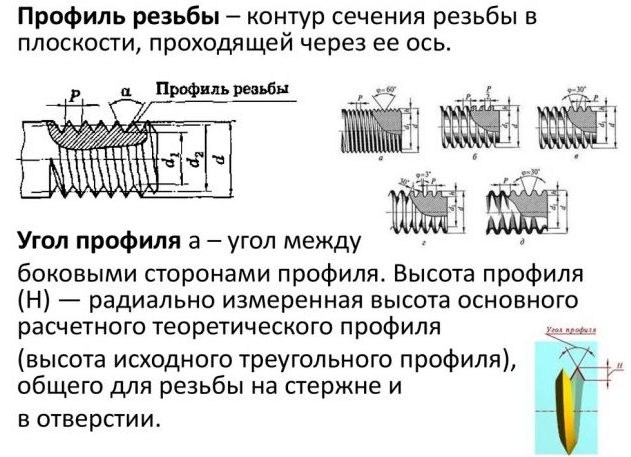

Контур резьбового профиля в плоскости – решающая характеристика применения соединения винт – гайка. Профилирование треугольной цилиндрической крепёжной наружной и внутренней резьбы разъёмных соединений с нарезанием на станке.

Резьбы по ГОСТ

Резьбы стандартные по ГОСТ, нестандартные:

  • Треугольная ГОСТ 9150-81 метрическая, угол вершин — 60;
  • Трубная цилиндрическая ГОСТ 6357-81, угол впадин — 55;
  • Трубная коническая ГОСТ 6211-81, угол впадин — 55;
  • Трапецеидальная ГОСТ 9484-81, угол впадин — 30;
  • Упорная ГОСТ 10177-82, угол вершин — 30;
  • Круглая, угол впадин — 30;
  • Модульная;
  • Прямоугольная нестандартная, угол вершин и впадин — 90

Расположение резьбовых ниток по поверхности формируется технической необходимостью. Ход и шаг однозаходной винтовой нити совпадают. Сопряжение нескольких многозаходных резьбовых ниток, равноудалённых между собой, требует расчёта углового деления диаметра между канавками. Ход многозаходной нити исчисляется умножением длины шага на количество заходов.

Технология нарезания резьбы в отверстиях гост резьба

Перед началом формирования резьбовых канавок с помощью инструмента сверлится отверстие. В зависимости от конструктивных особенностей оно может быть сквозным или глухим. Сверло сконструировано так, что винтовая поверхность выводит основную часть стружки. Но следует помнить, что внутри может оставаться определенная часть остатков от сверления. Поэтому, если позволяет масса и внешние параметры, производят вытряхивание на специальные уловители.

На громоздких изделиях подобные операции выполнить трудно, поэтому выдувают струей сжатого воздуха.

Внимание! Органы зрения и дыхания должны быть защищены от продуктов, которые могут оказаться внутри отверстий. Начинающие мастера часто интересуются, какой диаметр должен быть в отверстии, где требуется нарезать резьбу. Самое простое – это воспользоваться формулой:

Самое простое – это воспользоваться формулой:

Начинающие мастера часто интересуются, какой диаметр должен быть в отверстии, где требуется нарезать резьбу. Самое простое – это воспользоваться формулой:

Dотв = 0,8·М, мм,

здесь Dотв – диаметр отверстия, мм; М – размер метрической резьбы по номеру.

Для большинства металлов подобное определение будет достаточным. Возможно, потребует приложить несколько большее усилие при выполнении работы, но результат будет удовлетворительным.

Например, для М6 нетрудно подсчитать по приведенной формуле требуемое значение сверла по металлу. Оно получится равным Dотв = 6 · 0,8 =4,8 мм.

Для более точного определения используют специальные таблицы.

Таблица 1: Размеры отверстий для нарезания метрической резьбы гост резьба

Номи-нальный диаметр Стандартный шаг Мелкий шаг
Шаг резьбы, мм Теоре- тический внутрен- ний диаметр, мм Требуемый диаметр с учетом смятия, мм Рекомен- дуемый диаметр сверла, мм Шаг резьбы, мм Теоре- тический внутрен- ний диаметр, мм Требуемый диаметр с учетом смятия, мм Рекомен- дуемый диаметр сверла, мм
М4 0,70 3,393 3,323 3,3 0,50 3,567 3,517 3,5
М5 0,80 4,307 4,227 4,2 0,50 4,567 4,517 4,5
М6 1,00 5,133 5,033 5,0 0,75 5,350 5,275 5,3
М7* 1,00 6,133 6,033 6,0 0,80 6,307 6,227 6,2
М8 1,25 6,917 6,792 6,8 1,00 7,133 7,033 7,0
М9* 1,25 7,917 7,792 7,8 1,00 8,133 8,033 8,0
М10 1,50 8,700 8,550 8,6 1,25 8,917 8,792 8,8
М11* 1,50 9,700 9,550 9,6 1,00 10,133 10,033 10,0
М12 1,75 10,484 10,309 10,3 1,50 10,700 10,550 10,6
М13* 1,75 11,484 11,309 11,3 1,50 11,700 11,550 11,6
М14 2,00 12,267 12,067 12,1 1,50 12,700 12,550 12,6
М15* 2,00 13,267 13,067 13,1 1,75 13,484 13,309 13,3
М16 2,50 13,834 13,584 13,6 1,50 14,700 14,550 14,6
М18 2,50 15,834 15,584 15,6 1,50 16,700 16,550 16,6
М20 2,50 17,834 17,584 17,6 1,50 18,700 18,550 18,6
М22 2,50 19,834 19,584 19,6 2,00 20,267 20,067 20,1
М24 3,00 21,400 21,100 21,1 2,00 22,267 22,067 22,1
М25* 3,00 22,400 22,100 22,1 2,00 23,267 23,067 23,1
М27 3,00 24,400 24,100 24,1 2,00 25,267 25,067 25,1
М30 3,50 26,967 26,617 26,6 2,50 27,834 27,584 27,6
М33 3,50 29,967 29,617 29,6 2,50 30,834 30,584 30,6
М36 4,00 32,534 32,134 32,1 3,00 33,400 33,100 33,1
М39 4,00 35,534 35,134 35,1 3,00 36,400 36,100 36,1
М40* 4,00 36,534 36,134 36,1 3,00 37,400 37,100 37,1
М42 4,50 38,100 37,650 37,7 3,50 38,967 38,617 38,6
М45 4,50 41,100 40,650 40,7 3,50 41,967 41,617 41,6
М48 5,00 43,667 43,167 43,2 4,00 44,534 44,134 44,1

* – специальные типы резьбы.

Таблица 2: Размеры отверстий для нарезания дюймовой резьбы гост резьба

Номи- нальный диаметр Стандартный шаг Мелкий шаг
Шаг резьбы, мм Теоре- тический внутрен- ний диаметр, мм Требуемый диаметр сучетом смятия, мм Рекомен- дуемый диаметр сверла, мм Шаг резьбы, мм Теоре- тический внутрен- ний диаметр, мм Требуемый диаметр сучетом смятия, мм Рекомен- дуемый диаметр сверла, мм
1/16″ 0,40 1,203 1,163 1,2 0,30 1,328 1,298 1,3
1/12″ 0,50 1,636 1,586 1,6 0,45 1,727 1,682 1,7
1/8″ 0,60 2,598 2,538 2,5 0,50 2,742 2,692 2,7
1/10″ 0,65 1,915 1,850 1,9 0,55 2,063 2,008 2,0
1/6″ 0,70 3,561 3,491 3,5 0,50 3,753 3,703 3,7
3/16″ 1,00 3,801 3,701 3,7 0,80 4,069 3,989 4,0
1/4″ 0,75 5,629 5,554 5,6 0,75 5,700 5,625 5,6
5/16″ 0,95 7,024 6,929 6,9 0,80 7,244 7,164 7,2
3/8″ 1,10 8,468 8,358 8,4 0,95 8,702 8,607 8,6
7/16″ 1,30 9,863 9,733 9,7 1,10 10,159 10,049 10,0
1/2″ 1,55 11,210 11,055 11,1 1,34 11,539 11,405 11,4
9/16 1,60 12,750 12,590 12,6 1,40 13,074 12,934 12,9
3/4″ 1,65 17,464 17,299 17,3 1,50 17,750 17,600 17,6
1″ 2,54 22,959 22,705 22,7 1,89 23,762 23,573 23,6
1 1/4″ 3,25 28,627 28,302 28,3 2,80 29,324 29,044 29,0
1 1/2″ 4,25 34,015 33,590 33,6 3,72 34,876 34,504 34,5
1 3/4″ 5,20 39,452 38,932 38,9 4,35 40,680 40,245 40,2
2″ 6,34 44,707 44,073 44,1 5,64 45,913 45,349 45,3

Виды по назначению

По своему назначению различают следующие виды метчиков:

  • Слесарные. Предназначены для ручного применения, имеют хвостовик квадратной формы. Они поставляются в комплекте с воротком, которым и обеспечивается вращение инструмента и нарезание резьбы. Используются в составе комплекта из двух или трех метчиков, несколько отличающихся друг от друга по диаметру. Каждый снимает с поверхности отверстия свою часть припуска. Внутри комплекта инструменты различают по числу черточек, выгравированных или отштампованных на хвостовике, самый грубый, черновой имеет одну черточку, промежуточный — две и чистовой — три.
  • Машинные или машинно-ручные. Такими метчиками нарезку проводят как вручную, так с использованием оборудования. Применяются токарные, сверлильные станки или обрабатывающие центры. Отличие от слесарных, имеют более короткую заборную часть, поскольку соосность обеспечивается конструкцией станка. Выполняются из более качественной инструментальной стали, термостойкой и устойчивой к механическим нагрузкам.
  • Гаечные. Предназначены для нарезки резьбы в гайках в станках-автоматах. Конструктивно отличаются более длинным хвостовиком гладкой цилиндрической формы. После прохождения резьбы гайки одна за другой перемещается на хвостовик, и ожидаются там выполнения всей серии. По окончании групповой операции хвостовик извлекается из патрона, и все гайки стряхиваются в приемный лоток.

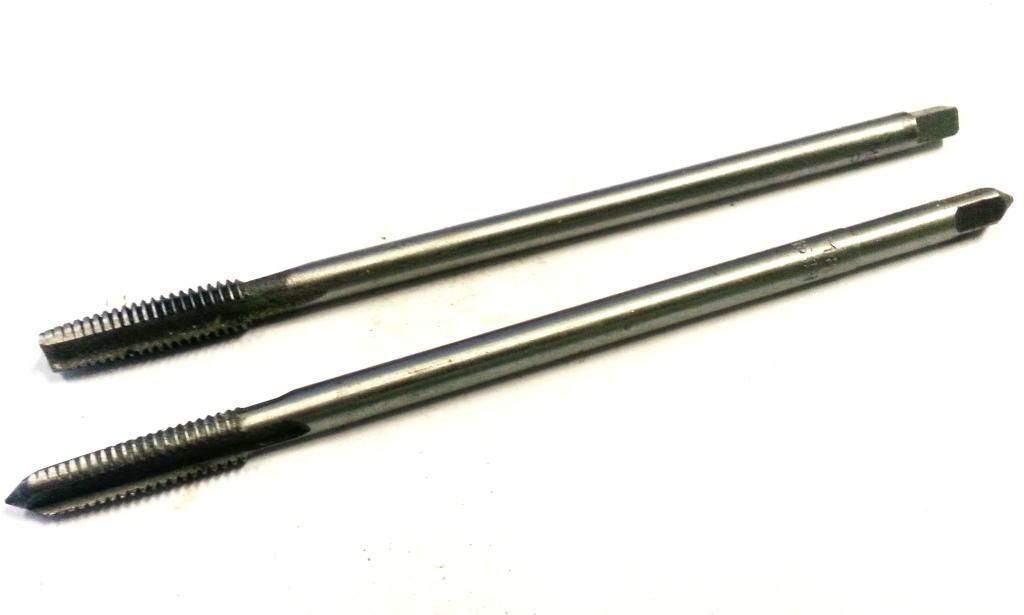

Гаечный метчик


Слесарные метчики

Отдельно также производятся и применяются метчики дюймовые и метрические.
