Советы по пайке автомобильного бампера

Как спаять бампер подручными инструментами?

Даже лопнувший на две половины бампер можно отремонтировать. Причем понадобится для этого лишь самое элементарное: паяльник, сеточка (миллиметровка), ножницы, плоская отвертка и немного терпения.

Чтобы качественно спаять бампер, желательно снять его с автомобиля и последовательно выполнить следующие действия:

1. Включите паяльник (100-ваттный), чтобы он нагрелся до максимальной температуры;
2. Положите бампер на стеллаж или стол;

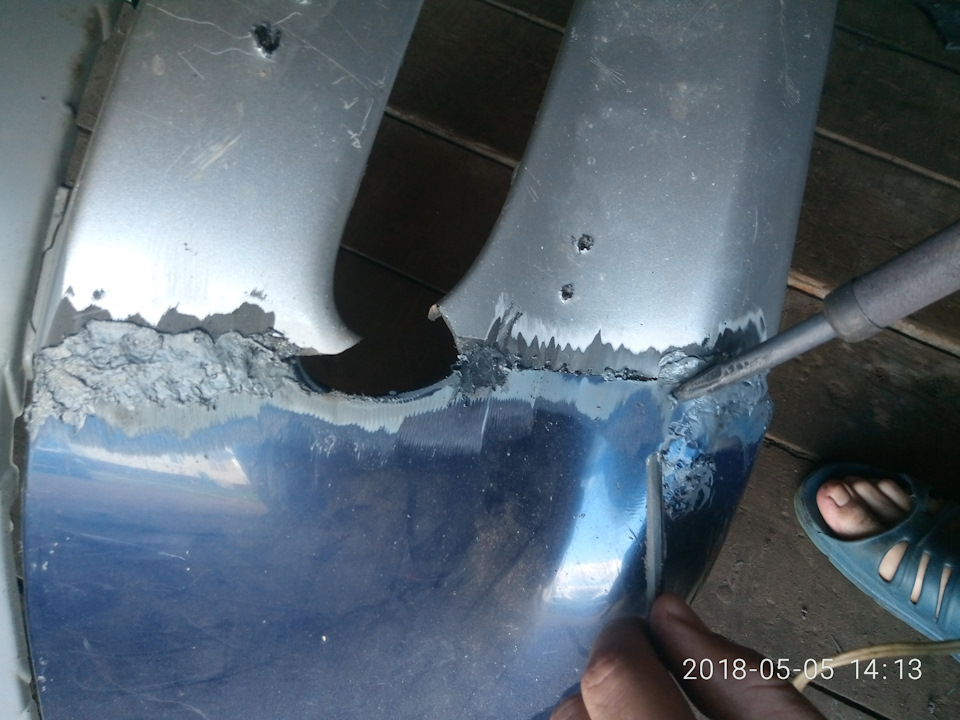

3. Соедините лопнувшие части как можно ровнее и спаяйте пластмассу с лицевой стороны;
4. Ножницами нарежьте сетку (размер выбирайте в зависимости от повреждений, можно, например, нарезать куски 10х10 мм или 10х5 мм);
5. Переверните пластиковую деталь (предварительно желательно постелить мягкую ткань на стеллаж, чтобы не поцарапать краску);

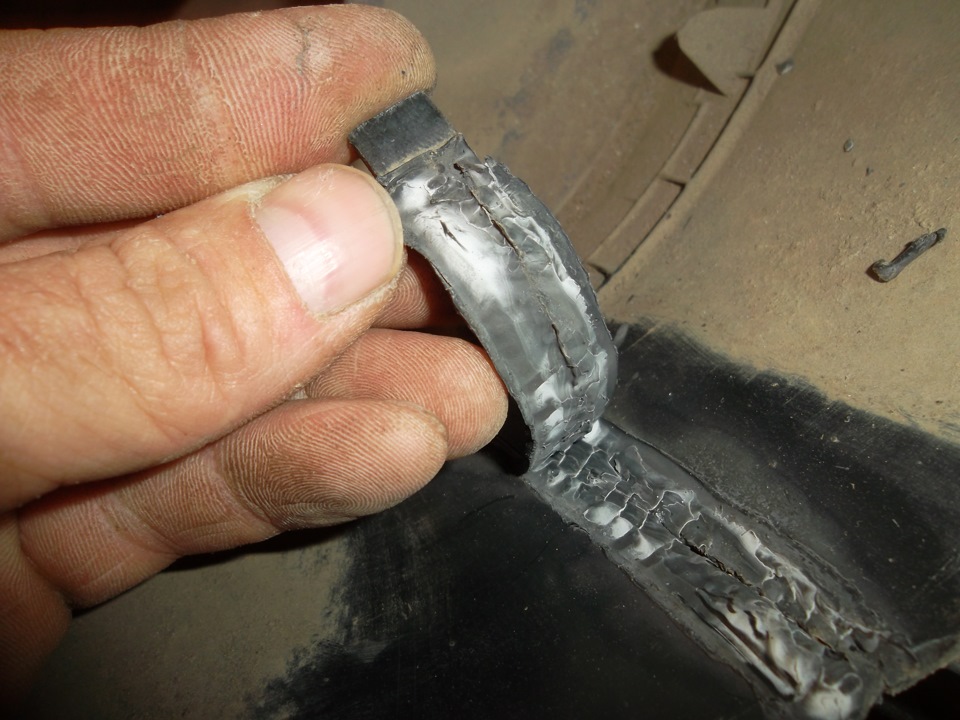

6. Приложите сеточку к пластику и разогрейте ее паяльником, после чего утопите при помощи отвертки;
7. Если повреждения бампера значительные, то пропаяйте сеточкой и лицевую часть. Это дополнительно усилит шов;
8. Срежьте лезвием заусеницы, оставшиеся после пайки.

Выполняя действия в таком порядке, легко спаять пластиковые детали самому, причем они могут быть от любого автомобиля. После пайки следует выровнять шов специальной шпаклевкой для пластика, затем залить его грунтом и покрасить.

К пайке стоит относится достаточно серьезно, ведь это фундамент для будущих материалов. Было бы неплохо не только знать, как спаять бампер самому, но уметь делать это на практике!

Лучшие модели

Паяльник для ремонта пластиковых деталей — дорогостоящий прибор, что объясняется его техническими характеристиками и особенностями эксплуатации. На отечественном рынке представлено несколько самых надежных и эффективных устройств:

1. Steinel. Под этим брендом выпускается целый ремонтный комплект, включающий в себя и термопистолет. Устройство имеет мощность 2,3 кВт. С его помощью пластик можно разогреть до температура 650°C. Продается в прочном полимерном кейсе с дополнительными аксессуарами (электроды, удлинитель и т.д.) и насадками.
2. RT-2003 от компании Intertool. Это устройство отлично подходит для обработки материалов из тонкого пластика.
3. Teroson. Удобный комплект для ремонта деталей из пластмассы, в котором находится термопистолет. Дополнительно с прибором поставляются насадки и аксессуары, включая миксеры, сменные картриджи и материалы для армирования.
4. Neico. Этот инструмент является профессиональным и производится в Китае. Его мощность — 1600 Вт. Дополнительно с ним поставляются специальный ролик и насадки. Точно подобранные комплектующие способны обеспечить быструю и простую работу. Преимуществом Neico является то, что к нему не нужно приобретать вспомогательные материалы.
5. Степлер. Модель бюджетного класса с мощностью 100 Вт. Швы создаются с помощью специальных скоб, поэтому инструмент получил такое название.
6. Lukey. Эта дешевая китайская модель. Она отлично подойдет для начинающих мастеров и бытового применения.

Выбирать инструмент необходимо с учетом преследуемых целей и финансового бюджета.

Технология сварки

Перед сваркой нужно подобрать пластиковый пруток и настроить температурный режим фена. Два этих параметра подбираются исходя из типа материала, который вы собираетесь варить, и его характеристик. Например, если вы собираетесь варить деталь из полипропилена, то и прутки тоже должны быть изготовлены из этого материала. А температурный режим настройте исходя из температуры плавления материала. В случае с полипропиленом хватит 160 градусов по Цельсию.

Чтобы узнать из чего сделана деталь достаточно посмотреть на поверхность. Обычно производители пишут материал прямо на детали. Кстати, не забывайте, что деталь нужно также подготовить перед сваркой. На поверхности не должно быть грязи, краски или масла. Зачистите место сварки наждачной бумагой и обезжирьте.

Состыкуйте две детали. В стык поместите пластиковые пруток и начните равномерно прогревать эту зону с помощью сварочного фена. Прогревайте не только пруток, но и кромки. Обычно деталь начинает плавиться немного быстрее, чем пруток. Если вы заметите это, вдавите пруток в расплавленные кромки и продолжайте греть зону сварки, пока пруток не расплавится окончательно и не смешается с пластиком самой детали.

Затем детали нужно остыть. Желательно, чтобы она остывала естественным образом, без применения холодной воды или чего-то подобного. Так соединение затвердеет равномерно. Как только деталь остынет срежьте все излишки расплавленного материала и отшлифовать поверхность, если это необходимо. Для шлифовки можно использовать мелкозернистую наждачку или шлифовальный круг.

Подбираем паяльник

Если вы не занимаетесь радиоделом профессионально (скорее всего это так, иначе вы не изучали бы этот материал), у вас в арсенале обычный паяльник в одном экземпляре. О паяльной станции речь и вовсе не идет, поскольку это достаточно дорогой (хотя и очень удобный комплект). Но для начинающего мастера это излишество.

Вернемся к паяльникам. Классика — это нихромовый нагреватель и медное жало. На самом деле, это лучшее сочетание, но для ручного управления. Никакого контроля за температурой, плавный медленный нагрев. При этом медное жало отлично держит градус, и зачастую компенсирует теплоотвод в месте пайки. Еще одно преимущество — мягкий материал позволяет формовать любую конфигурацию наконечника. Можно буквально расклепать и выпилить жало под конкретный вид пайки.

Единственный недостаток — медь быстро выгорает, и такой тип жала фактически является расходным материалом. Его постоянно приходится обтачивать напильником.

На иллюстрации изображена классическая форма «отвертки». Универсальный кончик для большинства любительских работ.

Если ваш «нагревательный прибор» оснащен регулятором температуры — необходимо учитывать инертность меди. Заданную цифру он набирает медленно, и также неторопливо остывает.

Керамическое жало с серебряным напылением — это современный аксессуар. Если стоит вопрос, как работать с деталями SMD формата, или как выпаять микросхему из двухсторонней платы — это ваш вариант. Однако им не так удобно паять мощные теплоемкие провода и контакты.

Такой паяльник моментально греется, и на нем можно точно контролировать градусы (при наличии регулятора).

Читать также: Газосварка пропаном и кислородом

Способ нагрева может быть любым. Такой же керамический нагреватель, как и жало, или нихромовый. Еще на медных паяльниках применяются индукционные нагреватели, но это скорее экзотика.

Типы паяльников, используемых для ремонта пластмассовых изделий

В этот список входят:

Термофен плавит изделия за счет подачи струи воздуха, разогретого в пределах от 80 до 600°С.

1. Традиционный паяльник для работ по электроприборам. Может быть с прямым или с изогнутым жалом, прямой конструкции или в виде пистолета. Применяется по пластику, когда возникает необходимость соединить термическим способом отдельные части или обломки пластмассовых деталей, когда надо заварить швы или снарядить обрабатываемое изделие армированной сеткой.
2. Фен (другие названия – термопистолет, воздуходувный пистолет). Осуществляет пайку за счет подачи к обрабатываемой точке струи воздуха, разогретого в пределах от 80 до 600°С. Как правило, для использования в разных температурно-технологических режимах этот инструмент оборудован системой плавной терморегулировки. Кроме того, обычно термопистолет комплектуется набором разных насадок, с помощью которых поток раскаленного воздуха направляется точно на место пайки. Наиболее эффективным считается фен, мощность которого составляет не менее 1600 Вт.
3. Паяльная термо-воздушная станция. Данный комплекс объединяет в себе улучшенную модификацию традиционного паяльника и фен-воздуходувку. В отличие от обычного инструмента, в этом случае у оператора есть возможность отрегулировать рабочую температуру точно в соответствии с технологической задачей, которую решает та или иная операция. Станция комплектуется разными насадками-наконечниками.

Пайка пластиковых поверхностей с помощью термопистолета

Одним из самых часто встречающихся дефектов пластиковых изделий является образование трещин на их корпусе. Для того чтобы устранить данный дефект, используя воздуходувный паяльник для пластмассы, рекомендуется выполнить действия в следующей последовательности.

Поверхность обрабатываемой детали на расстоянии не менее 15 мм от трещины тщательно зачищается. Чтобы трещина не разрасталась в длину, ее концы засверливают. Подготовка места ремонта завершается технологическим углублением раскола при помощи фрезы на глубину до 5-6 мм, с образованием V-образного желоба.

Перед началом пайки, необходимо собрать все необходимые инструменты и зачистить поверхность от загрязнений.

Если пластиковая деталь оказалась не просто треснувшей, а разъединилась на несколько частей, их необходимо собрать в одно целое, точно сопрягая отдельные части друг с другом. При необходимости распавшиеся компоненты закрепляют в требуемом положении с помощью специальных струбцин.

Затем надо подобрать сварочные прутки. Желательно, чтобы они были изготовлены из того же материала, что и ремонтируемая деталь. Конец прутка заостряют для удобства пайки, а сам пруток вставляют этим концом в надлежащее отверстие в насадке фена.

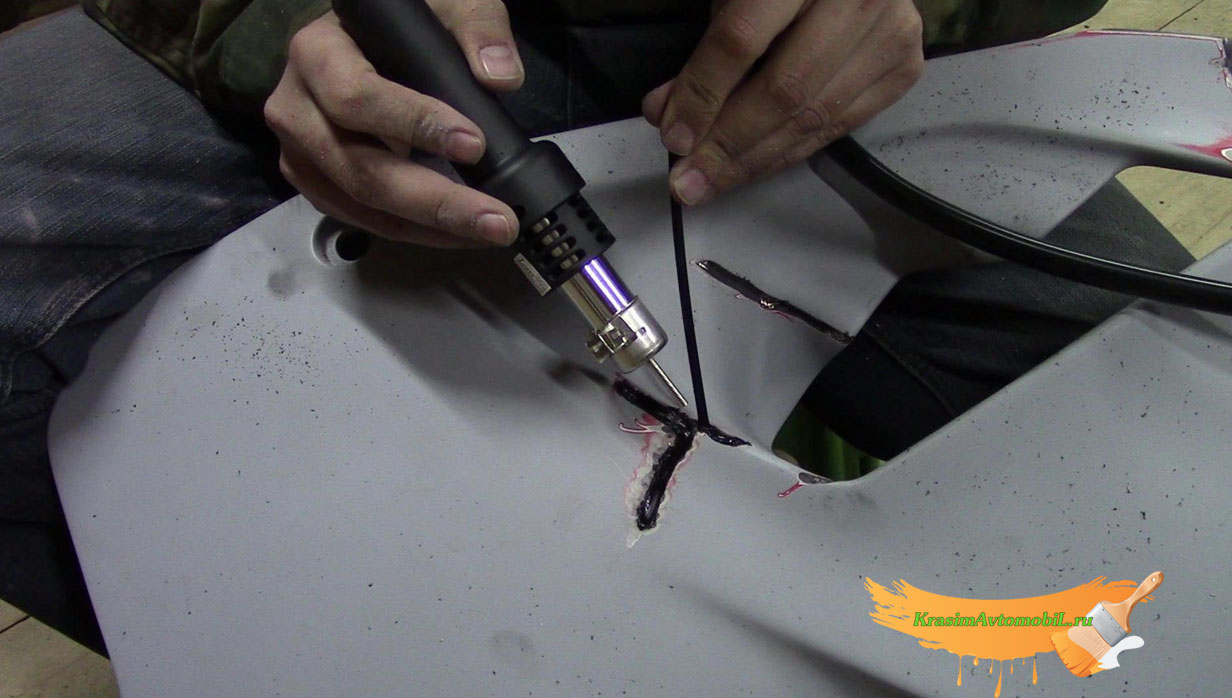

Проводить термопистолет вдоль трещины следует не спеша, следя за тем, чтобы присадочный пруток был наклонен к завариваемой поверхности под углом 45°. Лучше делать это с использованием специальной насадки для воздуходувки, в которой уже заранее выставлен требуемый угол пайки. При отсутствии такого наконечника следует, постоянно придавливая пруток в сторону соединительного шва, направлять горячую воздушную струю в большей степени в сторону припоя.

В случае когда деталь распалась на отдельные фрагменты, сваривать их придется в два этапа. На первом этапе короткими швами-прихватками по всей длине трещин скрепляют части друг с другом, фиксируя цельность ремонтируемой поверхности. И только после этого производят окончательную пайку. После завершения сварочной операции образовавшиеся пластиковые швы не должны слишком возвышаться над поверхностью детали, при этом они должны быть гладкими.

После остывания стыков их поверхность шлифуют и шпаклюют, подготавливая к финишной обработке (покраске).

Требования к инструменту для пайки пластика

Для выполнения работ можно воспользоваться набором инструмента:

1. Паяльник;
2. Ножницы, пинцет, экструдер;
3. Набор: строительный фен с насадками и пластиковыми электродами для сварки;
4. Орбитально-шлифовальная машина (ОШМ);
5. Набор для ремонта стеклопластика;
6. Соответствующие расходные материалы: скобы для степлера, алюминиевая, медная или стальная мелкоячеистая сетка.

Прежде всего следует снять лопнувшую деталь с кузова автомобиля.

Это делается, во-первых, для удобства произведения ремонта и во избежание излишнего натяжения материала в трещинах к местам крепления на корпус машины. Демонтированная деталь очищается от грязевых отложений и тщательно моется.

После чего отколовшиеся части совмещаются друг с другом. При желании их можно зафиксировать скотчем с наружной стороны бампера. Далее разогревается паяльник и начинается кропотливая работа.

Паяльник и фен для пластика необходимо выбирать в соответствии с основными требованиями. Такие аппараты должны:

• быть эргономичными;
• быстро нагреваться;
• не перекаливать пластик.

Инструмент не должен быть тяжелым. Также очень облегчает работу, если паяльник имеет лампочку, которая освещает место пайки. Чтобы паяльник нагревался быстрее, можно сточить кончик жала. Если вы часто используете инструмент в работе и он со временем начинает медленнее нагреваться, то нужно зачистить гнезда. Это элементарно можно сделать своими руками.

Раскрутите болты, достаньте жало и, используя мелкозернистую наждачную бумагу, зачистите места соединения. Перегоревшее или сломавшееся жало можно заменить обычной стальной проволокой. Для пластмассы обычно применяют стоваттные аппараты.

При работе с пластмассой лучше использовать специальный фен для сварки пластика. Он работает в диапазоне температур от 0 до 650 градусов Цельсия, имеет подачу воздуха в 10 позициях. Фен для пластмассы программируется на сварку, удаление краски, сгибание, есть режим «паять припоем». Средняя розничная цена набора “фен с насадками” составляет 3000-4000 руб.

Такой аппарат стоит недешево и чаще всего используется мастерами, которые занимаются ремонтом профессионально. Для выполнения разовых работ по восстановлению лопнувшей пластиковой конструкции своими руками можно использовать строительный или монтажный стоваттный аппарат.

Шлифовка, шпаклёвка и покраска

После того, как бампер остынет, необходимо нанести слой специальной шпаклёвки по пластику на проблемные места — это можно сделать шпателем либо любым другим сподручным инструментом.

Когда шпаклёвка затвердеет, весь бампер можно начать обрабатывать шлифовальной машинкой. Шлифовку стоит осуществлять максимально аккуратно, дабы не испортить сам бампер. Особенно внимательно следует зачищать и заглаживать уголки, сколы, и сам шов. Там, где не удастся пройтись машинкой, можно работать вручную (наждачной бумагой).

Нанести ещё один слой шпаклёвки на бампер будет необходимо после обработки детали грунтовкой. Причём для этой цели должна быть использована нитрошпаклёвка. И после нанесения данного состава поверхность необходимо обезжирить и просушить.

Покраска запаянного бампера происходит в самом конце – это завершающий этап. Сейчас существует большой ассортимент красок специально для пластмассы – подобрать нужный цвет и текстуру не составит труда

Важно лишь помнить, что для покраски пластика не подходят масляные краски и краски из акрила

Для равномерного нанесения слоёв краски лучше всего использовать пульверизатор или баллончик. А если производится окрашивание бампера, уже установленного обратно на место, то другие части автомобиля, находящиеся поблизости, следует закрыть плёнкой или другим предохраняющим материалом. И ещё один совет: осуществлять покраску следует в сухом и тёплом помещении при температуре не ниже +12 градусов.

Последовательность действий при пайке повреждённого бампера

1. Первым делом необходимо расчистить рабочее место, будь то верстак, стеллаж или стол. Сняв бампер с автомобиля, расположить его на ровной поверхности и надёжно зафиксировать.
2. Тщательно отмыть бампер снаружи и изнутри (обычное средство для мытья посуды справится с этой задачей).
3. Обезжирить место пайки с каждой стороны, поверхность должна быть чистой и сухой.
4. Перед началом пайки трещин необходимо убедиться, не имеет ли бампер деформации, поскольку это может значительно затруднить стяжку разрывов. Чтобы вернуть первоначальную форму бамперу, необходимо нагреть пластик при помощи фена. Для этого по всей толщине пластика нагреть бампер в месте деформации и выдавить вмятину. Выправлять вмятину лучше тупым предметом (это может быть деревянный брусок или же рукоять отвёртки), после чего охладить это место влажной тряпкой. Работая феном, пользуйтесь ветошью и выправляйте горячий пластик в перчатках, это поможет уберечь ваши руки от ожогов.
5. Удалить весь лак и краску в местах, где будет осуществляться пайка. Используйте металлическую щетку или крупнозернистую наждачную бумагу.
6. Необходимо тщательно очистить и обезжирить не только повреждённый участок, но и рядом находящееся пространство.
7. Чтобы устранить дальнейший рост трещин, их концы необходимо засверлить.
8. После этого приступить к пайке. В местах плотного соприкосновения краёв трещины прихватить пластик небольшими напайками, делать это нужно максимально точно.
9. Спаяв основные места трещины, необходимо дождаться пока пластик застынет. Определить, застыл пластик или нет, просто: полужидкий пластик блестит, а полностью застывший имеет матовую текстуру.
10. Далее нужно подогнать отколовшиеся куски бампера. Прикладывая к трещине осколок, подрезать мешающие края. Таким же способом прихватить их к бамперу.
11. Тщательно зашлифовать место спайки, нанести грунт, краску и лак.

Технология сварки пластмасс феном или термопистолетом

Метод применяется для изделий любой конфигурации. Феном монтируют трубы, бамперы, бассейны, напольные покрытия и многое другое.

Феном для сварки пластика соединяют любые термопласты. Пистолет чаще применяется для соединения деталей внахлест: разогревается пространство между ними, после этого шов уплотняется, прокатывается валиком. Также соединяют детали с помощью фена, когда изделия соединяются встык, в зону шва подается присадочный пруток – он направляется поверх стыка или в него. Теперь про насадки, строительный фен для сварки прутком одновременно разогревает кромки и присадочный материал. Насадки на фены разделяются по видам:

• фиксирующие перед сваркой прижимают свариваемые поверхности;
• щелевые удобны при сварке кровельных материалов;
• формировочные используются для прутка толще 4 мм.

Технология выполнения шва предполагает предварительную обработку кромок: их очищают, обезжиривают. С кромок, толще 2 мм, предварительно снимают фаску, чтобы было место для укладки прутка. При соединении тонких пластиков пруток подается непосредственно в зазор между деталями. Необходимо учитывать, что с применением присадочного материала образуется выпуклый шов. При необходимости лишний полимер срезается. Для образования ровного соединения необходимо соблюдать расстояние между феном и соединяемыми деталями. Скорость движения фена регулируется так, чтобы пруток и кромки успели разогреться, но не сильно оплавились. Не должно быть деформации края.

Еще один способ восстановления бампера

Для более сложного ремонта пластикового бампера вам надо приготовить следующее оборудование и материалы:

• паяльник, скобы для степлера;
• фен, шлифовальная машинка.

Также вам понадобятся инструменты для последующей обработки поверхности:

• резиновый или пластиковый шпатель;
• краскопульт, шпаклевка;
• грунтовка, краска.

Начните пайку поврежденных деталей с внутренней стороны, делая спайку равномерно по всей линии разлома

Важно запаять все разветвления

1. Скрепите шов скобами от степлера, располагая их на расстоянии в пару сантиметров друг от друга. Чтобы ножки скоб не выходили на лицевую сторону, их следует немного подпилить. Ввести скобы в разогретый пластик будет легко.
2. Лицевая сторона конструкции должна восстановить прежнюю форму. Обработайте ее шлифовальной машинкой. Для шлифовки поверхности, в случае отсутствия шлифмашинки, можно использовать крупнозернистую наждачную бумагу.
3. После шлифовки приступайте к спайке лицевой стороны.
4. Выровняйте швы, аккуратно расплавляя пластмассу в углубления. Отшлифуйте обработанную поверхность.
5. Очистите зону ремонта детали от пыли и частиц пластмассы.
6. Воспользуйтесь феном, чтобы сплавить волоски пластика на поверхности детали. Делайте это аккуратно, без перегрева материала.
7. Нанесите на поверхность шпаклевку. После высыхания отшлифуйте шлифовальной машинкой. В труднодоступных местах воспользуйтесь шкуркой.
8. Удалите пыль и нанесите 1-2 слоя пластикового грунта, затем – краску, используя краскопульт.

Если вы неопытный мастер, то чтобы получить отличный результат после окрашивания, лучше делать полную покраску конструкции, так как локальная (с переходом) требует некоторых навыков и уменья.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Особенности стягивания

Как уже говорилось, стягивание может понадобиться для пайки больших трещин и при серьёзном нарушении структуры конструкции. Как именно делается эта процедура? Прежде всего, следует приобрести металлический крепёж для крепления направляющих необходимых размеров — он есть практически в любом супермаркете стройматериалов. Затем нужно разрезать этот крепёж на пластины нужных размеров.

По обеим сторонам трещин в бампере проделываются отверстия, после чего с тыльной стороны (это позволяет сохранить эстетичный внешний вид) устанавливаются подходящие пластины. На следующем этапе в отверстия вставляются винты, и вся конструкция закрепляется гайками.

Отверстия в бампере необходимо просверливать сверлом диаметром от 3,6 до 3,8 миллиметров. При этом сверло обязательно должно располагаться ближе к наружному краю отверстия пластины.

Каждое просверлённое отверстие в бампере нужно ещё и зенкеровать, чтобы шляпка винта «утонула» в бампере. Если зенкера нет под рукой, можно применить в качестве альтернативы сверло, по диаметру немного превосходящее диаметр шляпки винта. Главное добиться нужного угла под эту шляпку.

Ремонт пластикового бампера своими руками

Ремонт начинают с подготовительного этапа:

Бампер демонтируют и укладывают на верстак или стол подходящего размера

Делают это осторожно, чтобы щель или разлом не увеличились в размерах. Но даже если речь идет об удалении царапины, деталь удобнее отремонтировать, когда она снята с машины.
Счищают грязь, моют всю поверхность с применением чистящих средства

Сушат.
Если ремонтируют трещину, то по краям тонким сверлом высверливают отверстия, чтобы она не увеличилась в размерах.
Наждачной бумагой, шлифовальной машинкой или дрелью с насадкой зачищают пластик на лицевой стороне в районе повреждения. Границы зачищенного участка должны находиться на расстоянии 20-30 мм от трещины или пролома.
Если ремонтируют бампер из термореактивного пластика, то по всей длине трещины или по периметру пролома нарезают фрезой фаску на глубину 2/3 от толщины пластика.
Счищают (сдувают) с поверхности опилки и стружку.
В зависимости от материала выбирают способ ремонта.

Внимание!
Если ремонтируют сквозной пролом, то для термоактивного пластика подготавливают вставку, а для термореактивного — латку из стеклоткани. Контур вставки должен максимально точно повторять контур пролома, а по краю вставки для сварки надо также сделать фаску под 45°

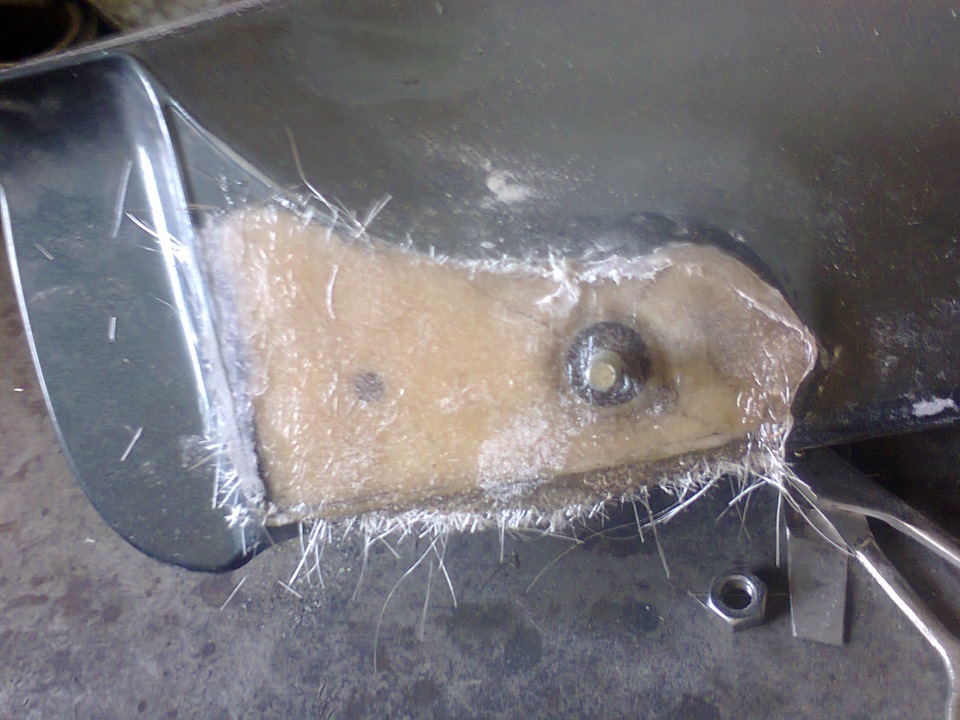

Латка из стеклоткани должна по краям на 2-3 см перекрывать трещину или пролом.

Ремонт склейкой бампера из термореактивного пластика

Наиболее сложный вид повреждения — это заделка пролома. Трещину можно рассматривать как «частный случай», и её заклеить проще. Алгоритм ремонта сквозного отверстия выглядит так:

1. Переворачивают бампер «изнаночной» стороной наверх. Закрепляют на верстаке струбцинами.
2. Зачищают наждачной бумагой или скотч-брайтом ремонтируемый участок на расстоянии до 50 мм от краёв пролома (трещины).
3. Наносят первый слой двухкомпонентного полиэфирного или эпоксидного клея.
4. Пропитывают клеем латку из стеклоткани.
5. Накладывают латку на пролом (трещину).
6. Наносят еще несколько таких же слоев, чтобы их суммарная толщина приблизительно сравнялась с толщиной бампера. Для каждого слоя готовят отдельную порцию клея. Выдержка между слоями должна быть около 15 минут.
7. После полимеризации клея (около часа) бампер переворачивают, и выравнивают поверхность заподлицо с помощью шпаклевки.
8. После высыхания шпаклевки поверхность шлифуют в 2-3 этапа, уменьшая зернистость абразива.
9. Затем бампер обезжиривают, грунтую, шлифуют и красят.

Сварка термопластичного пластика

Перед ремонтом сваркой пластикового бампера своими руками, края трещины или вставки с бампером сводят вместе и закрепляют с помощью «вспомогательных пластин» с изнанки детали.

Пайку проводят с лицевой стороны. Для этого нужен строительный фен со специальной насадкой в виде узкого сопла. Небольшие трещины можно заделать с помощью обычного паяльника, а большие трещины перед пайкой надо «прихватить» с лица в нескольких местах.

Процесс сварки пластика аналогичен сварки металла с помощью проволоки, только вместо нее используют пруток или шнур из такого же материала, что и бампер. Его можно купить, а можно сделать самому, если найти подходящий кусок старого бампера на авторазборке или на ближайшем СТО.

Самый сложный момент — подбор температуры в зоне сварки. У каждого вида пластика она своя и её обычно контролируют по состоянию прутка. Вначале надо прогреть пластик бампера вначале шва, а затем «хвостик» прутка. Когда пруток станет «мягким», его прижимают в начале шва таким образом, чтобы он лег в канавку. Затем медленно перемещают сопло фена, одновременно разогревая бампер и пруток, заполняют шов пластиком.

Совет!
В качестве контрольного «штриха» шов лучше еще раз пропаять обычным паяльником с изнанки и с лицевой стороны.

Пошаговая технология пайки бампера

Пайка бамперов своими руками выполняется по следующей технологии:

Нужно надежно зафиксировать обвес

Можно использовать струбцину, или же два верстака (в этом случае, важно не передавить крепление, в противном случае, пластик деформируется).
Обрабатываемую деталь с обеих сторон нужно тщательно вымыть. Это существенно облегчит процесс восстановления элемента.
Отшлифовать или зашкурить края поврежденной области

Обезжирить рабочую поверхность.
Раскаленным паяльником. Под углом в 45 градусов, потребуется сделать «зазубрины» на краях соединяемых частей (жало прибора углубляют практически на половину толщины спаиваемых элементов). После края разглаживаются, и запаиваются.
Проводится армирование. При помощи фена, прогревается рабочая поверхность с внутренней стороны, далее по всему шву, впаиваются металлические элементы: скобы от строительного пистолета или латунная сеточка. Если пропустить этот шаг, трещина вновь разойдется.
Увеличение прочности соединения. Осуществляется благодаря использованию пластмассового припоя, он должен иметь идентичный обвесу тип пластика.

Отремонтированный обвес может треснуть, поэтому, дополнительно шов обрабатывают эпоксидной смолой или клеем.

После завершения восстановительных работ, потребуется придать обвесу приемлемый внешний вид.

Подготовка к сварке

Перед началом сварки поврежденная деталь должна быть подготовлена. Подготовительные работы включают несколько этапов, которые рассмотрены далее:

• Прежде всего, необходимо очистить поврежденную деталь путем мойки с применением моющих средств.
• Второй шаг состоит в обезжиривании. Для этого применяют растворители, например уайт-спирит.
• Если на поверхности ремонтируемой детали присутствуют какие-либо отслоения, например представленные лакокрасочным покрытием, нужно удалить их острым предметом вроде ножа либо заточенной отвертки.
• Далее необходимо отшлифовать участки детали, прилегающие к дефекту. Для этого используют наждачную бумагу абразивностью Р120, однако если обрабатываемая поверхность имеет большую площадь, существенно ускорить осуществление шлифовки можно путем применения шлифовальной машинки с кругом аналогичной зернистости.
• В завершение нужно очистить рабочую поверхность от остаточных продуктов шлифовки, представленных пластмассовой пылью, путем обдува. На этом подготовка пластмассы к сварке считается завершенной.

Способы ремонта пластиковых бамперов

Сварка бампера присадочными прутками и феном

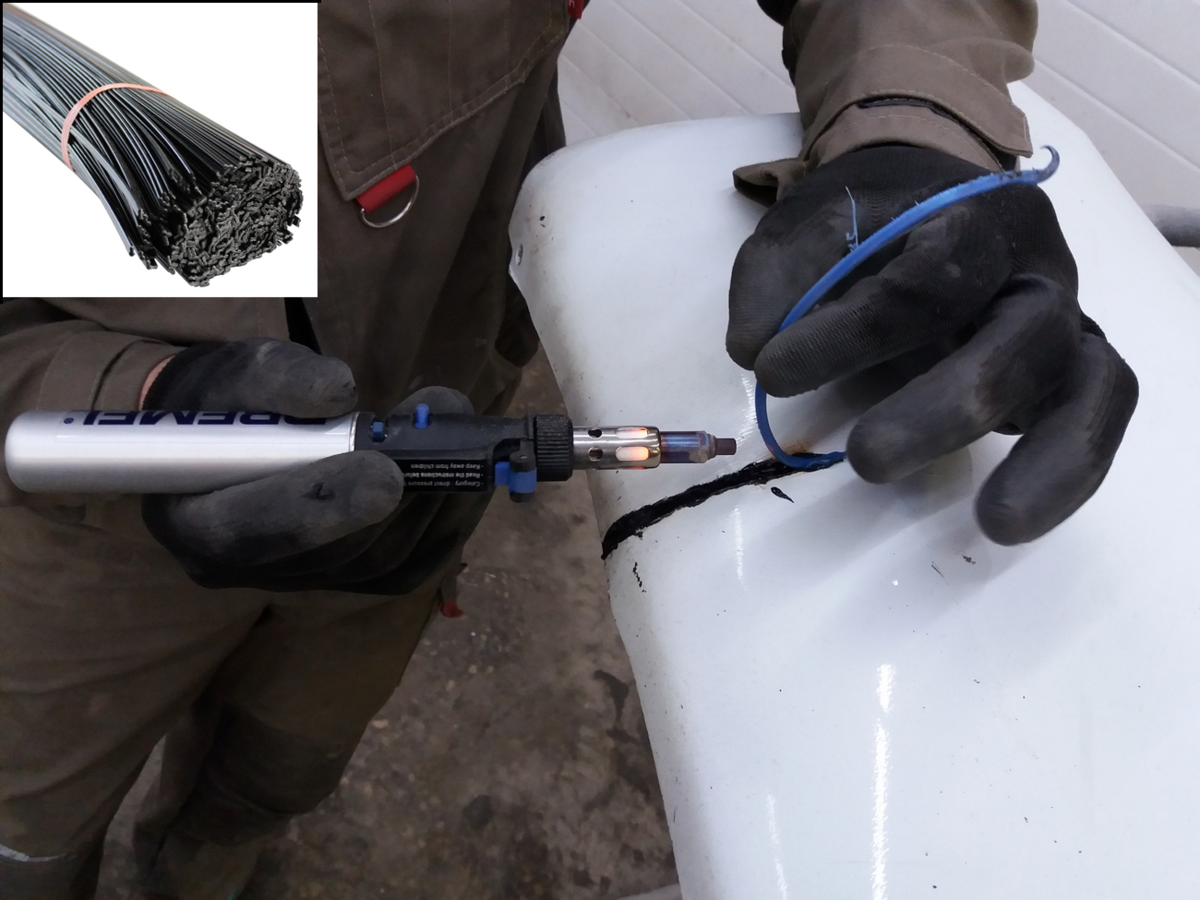

Сварка бампера с помощью присадочных прутков и фена является самым прочным способом ремонта пластиковых бамперов. С процессе сварки, при плавлении присадочного прутка и бампера получается монолитное соединение, не уступающее по прочности целому, не подвергавшемуся ремонту бамперу. Сварка бампера феном позволяет заделывать трещины и сколы бампера.

Для качественной сварки бампера желательно использовать фен (термовоздуходувку) с плавной регулировкой температуры и регулировкой подачи воздуха. Для фена понадобятся комплект насадок для сварки. Лучше всего для сварки пластиковых бамперов подходит сварочная насадка с соплом диаметром 5-7 мм.

Для сварки пластиковых бамперов используют специальные присадочные прутки. Присадочные прутки могут быть плоской, треугольной, круглой формы. Прутки обязательно должны быть из того же вида пластика, что и бампер. При отсутствии прутков можно их заменить тонкими полосками вырезанными из другого бампера, который должен быть изготовлен из такого же пластика, что и бампер ремонтируемого автомобиля.

При ремонте больших трещин и пробоин может потребоваться использование армирующего материала, в качестве которого используются металлическая сетка или скобы от строительного степлера. Сетка и скобы нагреваются феном и вдавливаются в пластик с внутренней стороны бампера.

При ремонте пластикового бампера важен нагрев до нужной температуры. При нагреве до температуры пластичности, пластику можно придать определенную форму, загнуть его в нужном направлении. При нагреве до температуры плавления, пластик можно сваривать, соединяя детали между собой. При нагреве до температуры разрушения, пластик застывает, но сварной шов содержит продукты разложение пластика и не обладает необходимой прочностью.

Сварку пластикового бампера производят в следующем порядке:

• бампер зачищают по обе стороны от будущего сварного шва на ширину 15 мм. Концы трещин засверливают для предотвращения их дальнейшего роста. С помощью дремеля с конусной насадкой или с помощью болгарки снимают фаску с обоих сторон будущего шва, так чтобы образовалось углубление в виде канавки, в которую в дальнейшем уложиться расплавленный присадочный пруток.
• Трещину или части сломанного бампера соединяют и фиксируют специальными зажимами, струбцинами-прищепками или металлическим скотчем.
• На фене выставляют температуру около 300-350 градусов и прогревают его в течение 5-10 минут для стабилизации температуры горячего воздуха. Сначала лучше выставить меньшую температуру на фене, затем если пруток не плавиться, ее постепенно повышают.
• Для облегчения начала процесса сварки, конец прутка нужно заострить. При сварке пруток держат под углом 45 градусов, придавливая с усилием в сторону шва. Поток горячего воздуха должен быть направлен таким образом, чтобы плавился не только пруток, но и тонкие края бампера на месте шва. Пруток расплавляется и под усилием надавливания, укладывается в подготовленную канавку.
• При необходимости сварку можно производить в два этапа: сначала короткими швами (прихватками) по всей длине скрепляют края поврежденного участка бампера, затем производят окончательную сварку.
• Для усиления сварного шва без использования армирующего материала некоторые мастера делают поперечные перемычки из присадочного прутка с внутренней стороны бампера через каждые 3–5 см.
• Получившийся шов должен быть гладким и возвышаться над свариваемой поверхностью. Сначала бампер сваривают с внутренней стороны, затем с лицевой стороны.
• Бампер после сварки должен остыть в течение 5-10 минут, за это время не стоит проверять сварной шов на прочность или производить бампером резкие движения, все это может привести к нарушению целостности шва.
• После полного остывания пластика бампера следует срезать все выступающие неровности, а затем отшлифовать бампер с помощью наждачной бумаги.

Оборудование для ремонта пластиковых бамперов

Отлич­ным вари­ан­том для ремон­та пласт­мас­сы явля­ет­ся при­ме­не­ние нагре­то­го азо­та. Он защи­ща­ет во вре­мя свар­ки от загряз­не­ний и окис­ле­ния. Каче­ство тако­го соеди­не­ния полу­ча­ет­ся очень высо­ким. Для это­го нужен бал­лон или гене­ра­тор это­го газа с соот­вет­ству­ю­щим оборудованием.

Чаще при ремон­те поли­про­пи­ле­на исполь­зу­ют про­стой горя­чий воз­дух. Если сле­до­вать пра­ви­лам под­го­тов­ки и свар­ки, то дан­ным спо­со­бом реаль­но полу­чить креп­кое каче­ствен­ное соединение.

Для ремон­та пла­сти­ко­во­го бам­пе­ра часто при­ме­ня­ют спе­ци­аль­ный фен или паяль­ную стан­цию. Кро­ме это­го тре­бу­ет­ся спе­ци­аль­ная насадка.

Требования к паяльникам для пластика

Основная характеристика подобных устройств — мощность. Для эффективной и комфортной работы рекомендуется брать устройство минимум на 100 Вт. Если взять паяльник меньшей мощности, то пластмасса плавиться не будет

Подбирая термические фены, необходимо обратить внимание на устройства от 1600 Вт

Другое требование — скорость нагрева паяльного жала. Для обработки пластиковых элементов рекомендуется подбирать варианты, нагревающиеся за 7-10 секунд. С целью бытового применения можно взять оборудование с продолжительным нагревом, однако при профессиональной деятельности это будет связано с некоторыми неудобствами.
