Как пользоваться паяльной пастой: способы нанесения, инструкция

Поклейка и снятие автомобильных плёнок

Речь идёт о полимерных материалах, используемых для защиты, тюнинга или «брендирования» автомобилей. Термофеном прогревают поверхность кузова для улучшения адгезии клея. Горячий воздух помогает сделать винил более эластичным, чтобы можно было растянуть его по поверхности сложной формы.

Когда приходит пора менять пленку, то на холодную сдернуть ее не получится — она отойдет, скорее всего, только вместе с краской. На выручку снова приходит термофен, которым виниловое покрытие разогревают до размягчения клеевого слоя. Кстати, аналогичным способом удаляются наклейки со всевозможных предметов и прочие рулонные материалы, фиксируемые полимерным клеем.

SMD контролёры

Поверхностное крепление корпуса более легко поддаётся демонтажу. В этом случае можно использовать широкое жало паяльника и медный провод с флюсом и отпаивать сразу несколько контактов одновременно. Но есть и более интересные методы распайки:

Использование металлической полосы или половинки бритвенного лезвия для распределения тепла паяльника на один ряд ножек микросхемы. В этом случае на ряд контактов с одной стороны устанавливается стальная полоска и прогревается жалом до плавки припоя, после чего эта сторона чуть приподнимается над платой. Затем таким же образом плавится припой с другой стороны чипа;
Использование длинного отрезка медной оплётки с нанесённым на неё флюсом. Отрезок укладывается на ножки микросхемы с одной стороны и прогревается паяльником; вытягивая на оплётку припоя, деталь приподнимаем пинцетом. Затем таким же образом убираем припой с другой стороны контроллера;
Технически интересным вариантом является использование сплавов Розе или Вуда. Капли этого припоя наносятся на контакты и прогреваются, этим снижается температура плавления припоя. Далее припой постепенно прогревается, и микросхема демонтируется;
Использование фена или паяльной лампы. Для использования этого инструмента на места пайки наносится флюс. После чего поверхность и деталь прогреваются, и пинцетом микросхема снимается с монтажных пятачков.

Нужно отметить, что каждый вариант демонтажа используется в конкретных условиях, главная задача в этом случае – подобрать наиболее оптимальный с точки зрения безопасности вариант и при его использовании не повредить саму деталь или дорожки платы.

Важно! При демонтаже микросхемы важно помнить, что любые детали или узлы на плате имеют свой температурный минимум, его превышение приведёт к выводу микросхемы из строя. Использование подручных средств и паяльника при монтаже или демонтаже микроконтроллеров вполне оправдано, но требует как минимум наличия навыков работы с паяльником. При их отсутствии стоит предварительно потренироваться на ненужных деталях

Этот процесс позволит приобрести нужный опыт, как отпаять микрочип без повреждений, кроме того выбрать наиболее оптимальный вариант работы с конкретной платой и типом корпуса микросхемы

При их отсутствии стоит предварительно потренироваться на ненужных деталях. Этот процесс позволит приобрести нужный опыт, как отпаять микрочип без повреждений, кроме того выбрать наиболее оптимальный вариант работы с конкретной платой и типом корпуса микросхемы

Использование подручных средств и паяльника при монтаже или демонтаже микроконтроллеров вполне оправдано, но требует как минимум наличия навыков работы с паяльником. При их отсутствии стоит предварительно потренироваться на ненужных деталях. Этот процесс позволит приобрести нужный опыт, как отпаять микрочип без повреждений, кроме того выбрать наиболее оптимальный вариант работы с конкретной платой и типом корпуса микросхемы.

Накатка новых шаров

Можно применять уже подготовленные заготовки. Их в таком случае необходимо просто разложить по контактным площадкам и расплавить. Но такое подходит только при небольшом количестве выводов (можете себе представить микросхему с 250 «ножками»?). Поэтому в качестве более легкого способа используется трафаретная технология. Благодаря ей работа ведётся быстрее и с таким же качеством. Важным здесь является использование качественной паяльной пасты. Она сразу же будет превращаться в блестящий гладкий шарик. Некачественный экземпляр же распадётся на большое количество мелких круглых «осколков». И в этом случае даже не факт, что нагрев до 400 градусов тепла и смешивание с флюсом смогут помочь. Для удобства работы микросхему закрепляют в трафарете. Затем с использованием шпателя наносится паяльная паста (хотя можно использовать и свой палец). Затем, поддерживая трафарет пинцетом, необходимо расплавить пасту. Температура фена не должна превышать 300 градусов Цельсия. При этом само устройство должно находиться перпендикулярно пасте. Трафарет следует поддерживать, пока припой полностью не застынет. После этого можно снять крепежную изолирующую ленту и феном, который будет подогревать воздух до 150 градусов Цельсия, аккуратно его нагреть, пока не начнёт плавиться флюс. После этого можно отсоединять от трафарета микросхему. В конечном результате будут получены ровные шарики. Микросхема же является полностью готовой для того, чтобы установить её на плату. Как видите, пайка BGA-корпусов не сложна и в домашних условиях.

Пайка bga микросхем

Как паять платы? И как расшифровывается BGA? На эти два часто задаваемых вопроса, во время прохождения курсов пайки, отвечают мастера Bgacenter. От английского – ball grid arrey, то есть массив шариков, своим видом похожий на сетку. Шарики из припоя наносятся на микросхему через трафарет, затем потоком горячего воздуха, расплавляется сам припой и формируются контакты правильной формы.

А процесс пайки состоит из определенной последовательности действий, соблюдая которую получаем качественное соединение. Но существует большое количество нюансов, ради которых и приезжают на обучение. Начиная с того под каким углом и на каком расстоянии от платы держать сопло фена, температурные режимы демонтажа и монтажа микросхем, с какой стороны заводить лопатку. А при проведении диагностики, и наличии межслойного короткого замыкания ничего не нагревается. Как в этом случае найти неисправный элемент или цепь? И много других тонкостей которые может знать действующий мастер сервисного центра. И тот кто может подтвердить свой уровень выполненными ремонтами.

Ремонт iphone в Bgacenter

Набор трафаретов и трафаретный столик

Jovy Systems JV-RMS

Jovy Systems JV-RMP

Нанесение BGA-шариков на контактные поверхности без использования трафарета — сложная ювелирная работа, которая может занять несколько часов. Для упрощения и ускорения данного процесса были созданы трафареты-матрицы. Трафарет представляет собой металлическую пластину с отверстиями. Размер отверстий соответствует диаметру шариков наносимых на контактные поверхности (параметр «диаметр»). Расстояние между отверстиями трафарета соответствует расстоянию между контактными поверхностями микросхемы (параметр «шаг»).

Трафареты бывают универсальные и специализированные.

Универсальный трафарет — это квадратная матрица с отверстиями одинакового диаметра. Его можно использовать для реболлинга любого чипа с такими же, как у трафарета, значениями шага и диаметра.

Специализированный трафарет — кроме соответствия по «шагу» и «диаметру» также полностью отвечает рисунку нанесенных шариков на микросхему. Пользоваться специализированными трафаретами намного удобнее. Но, как правило, их покупают в случае частого реболлинга соответствующего чипа. Поэтому универсальные трафареты получили большее распространение и входят фактически в любой набор для реболлинга.

По способу изготовления трафареты делятся на лазерные (лазерная резка) и химически протравленные. Отверстия в лазерных проделаны более тщательно, но и стоимость их, соответственно, выше.

Самый главный параметр при выборе трафарета — это его стойкость к деформации при нагреве. В отличие от термостойких трафаретов, которые кроме шариков при реболлинге также позволяют использовать и BGA-пасту, большинство матриц для компьютерных чипов не термостойкие. Их можно использовать только для нанесения шариков, а непосредственно во время прогрева их нужно снимать с чипа.

Примером не термостойких трафаретов может служить популярный набор ACHI LP-37.

А этот набор относится к термостойким.

ACHI LP-37

BGA-трафареты ACHI (150 шт.)

Что нужно для пайки BGA

Паяльная станция (фен и паяльник), припой (bga паста или шары), пинцет, изопропиловый спирт (или бензин калоша), оплетка для снятия припоя, термоскотч и трафареты. Еще понадобится нижний подогрев и инструменты для удаления компаунда с платы (химикаты, острые пинцеты и лезвия).

Какие бывают трафареты

Трафареты бывают очень разные.
Шаг между контактами, диаметры шариков и их уникальное расположение могут потребовать свой уникальный рисунок. Иногда они продаются как отдельно друг от друга, так и в сборке. Например, для iPhone разных моделей продаются прямоугольные трафареты сборники, где есть все необходимые рисунки.

Есть универсальные, у которых нет «рисунка» и ими можно накатывать разные микросхемы.

Универсальные трафареты подходят только в том случае, если шаг и диаметр шариков совпадает и нет хаотичного расположения. То есть, контакты должны быть прямолинейными, но если контакты находятся чуть-чуть не по прямой линии, то тут такие трафареты не особо помогут. Специализированные же имеют рисунок, и ими легче наносить шарики.

Еще к трафаретам предъявляются высокие требования качества. Они не должны быть гнутыми, мятыми, иметь большие царапины, резко гнуться от небольшого нагрева. Также имеет значение качество отверстий. Они должны быть строго по рисунку BGA, одинаковых размеров и без перекосов.

Припой

Есть два основных типа припоя для накатки шаров.

Паяльная паста

Паяльная паста — это тоже самое, что и обычный припой с флюсом. Только она имеет пастообразную форму.
В этой пасте содержится флюс и микроскопические шарики из припоя.
Преимущества пасты:

Пасту удобно наносить на трафарет;
Не требует много места для хранения;
Можно использовать на любом трафарете;
Позволяет восстанавливать оторванные контакты на микросхеме и плате

Недостатки пасты:

Шары получаются не одинаковых размеров;
Паста со временем высыхает (можно, конечно, разбавить с другим флюсом, но у нее уже не будет прежних свойств);
Шары можно получить только с использованием трафаретов;
Большой расход для крупно габаритных микросхем.

Из популярных — можно использовать пасту от производителя Mechanic. Самые ходовые и популярные — это XG30 и XG50. Продается в небольших баночках (есть разные размеры) и шприцах.
Температура плавления от 180 ℃. Хранится при температура от 0 ℃ до +10℃. Кстати, шарики в этой пасте начинаются с диаметром от 25 микрон (а в некоторых баночках и от 20). Такой диаметр шариков в домашних условиях трудно сделать, поэтому самодельные пасты уступают заводским.

Готовые шарики

Готовые шарики продаются разных диаметров. Бывают как 0,15 мм, так и 1 мм.
Преимущества готовых шаров:

Их проще паять, чем паяльную пасту (именно паять, а не наносить);
Возможность нанесение шаров без трафарета (каждый шарик отдельно припаивается на микросхему);
Одинаковые размеры шаров, по сравнению с пастой;
Лишние шарики после накатки можно использовать повторно/

Недостатки готовых шаров:

Нужно покупать много шариков разных диаметров, поэтому итоговая стоимость будет выше, по сравнению с пастой;
Неудобное нанесение шариков на трафарет, их нужно перебирать и отсеивать лишнее;
Требуется дополнительный флюс.

Выбор зависит в целом от потребностей и навыков. Кому-то проще будет с пастой. А при ремонте ПК, пасты будет мало, поэтому шары будут экономичнее. Все зависит от ситуации.

Какой паяльный флюс выбрать для BGA

Лучше всего подойдет пастообразный или гелевый флюс. Не пытайтесь паять жидкой канифолью или жиром. Канифоль и жир слабо распределяют температуру по шарикам, и еще начинают кипеть при нагреве. А это большой риск, поскольку микросхема может подскочить из-за большого парообразования. И в таком случае шарики слипнуться.

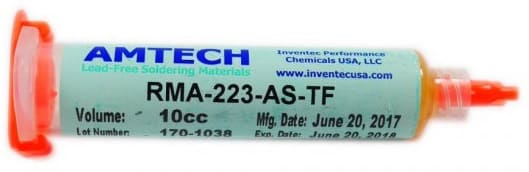

Из бюджетных вариантов подойдет RMA 223 или его высококачественные клоны. Не покупайте дешевые подделки, которые стоят меньше 4$. Они плохо смачивают припой.
Отечественный вариант флюса для BGA — Interflux (интерфлюкс) IF 8300.
Если позволяет бюджет, то можно попробовать Martin HT00.0017.

Изготовление в домашних условиях

Иногда готовой паяльной массы не оказывается в наличии, поэтому полезно узнать о способах ее изготовления. Для этой цели необходимо подготовить паяльный жир и прутик припоя из свинца и олова. При отсутствии первого материала его можно заменить вазелином ЛТИ-120.

Припой необходимо размельчить с помощью надфиля или специальной насадкой для дрели. Готовая крошка должна состоять из мелких частичек. Она убирается в емкость, в которую добавляется вазелин в соотношении 1:1 и небольшое количество флюса.

Все компоненты самодельной пасты тщательно перемешиваются и разогреваются на водяной бане. Готовый состав можно хранить в крупном шприце. С помощью него пастообразная субстанция и будет наноситься на платы.

Для увеличения эффективности паяльной массы в нее можно добавить немного хлористого аммония. В готовой смеси концентрация этого ингредиента не должна превышать 5-10%. Заменить аммоний можно анилином солянокислым. Хранить вещества необходимо в герметичных емкостях и вдали от домашних питомцев и детей.

Процедура реболлинга

Для проведения реболлинга чип помещают в трафарет, и закрепляют специализированной изолентой. С тыльной стороны пальцем или шпателем наносят паяльную пасту, затем настраивают фен на температурный режим около 300 градусов и начинают прогревать. После появления характерного блеска от расплавленной паяльной пасты дают припою полностью остыть.

Для освобождения трафарета от чипа убирают изоленту и прогревают трафарет примерно до 150 градусов, в конце процедуры деталь должна освободиться. Бывает, что сходу невозможно достать деталь из китайского трафарета, поэтому может возникнуть необходимость аккуратно ее зацепить.

Во время обратной пайки микросхемы оценивают риски, выкладывают чип необходимое количество раз для точного совпадения пяток и шаров. Потом выставляют на паяльном фене температуру от 330 до 350 градусов и греют до тех пор, пока расплавленный припой не даст возможность чипу самому встать на место.

Процедура реболлинга

Монтаж компонентов электронных схем выполняется разными способами. Одним из наиболее распространенных вариантов является пайка, обеспечивающая надежный контакт и прочное крепление деталей к печатной плате.

Она не представляет большой сложности и доступна даже начинающим радиолюбителям. Пайка светодиодов SMD отличается особенностями и правилами. Они призваны сохранить элементы и защитить их от перегрева. Несоблюдение требований приводит к потере светильников, поэтому полезно будет рассмотреть вопрос подробнее.

Для чего необходимо знать температуры паяльника

Многие паяльные станции оснащаются регуляторами мощности Некоторые люди считают, что не обязательно знать, насколько сильно разогрето паяльное жало. Однако на самом деле каждый человек, который занимается пайкой, должен следить за этими показателями. Дело в том, что информация о нагреве жала упрощает использование паяльника. С ее помощью можно узнать, достаточно ли хорошо разогрет инструмент для работы с используемым припоем.

Также было бы неплохо проследить за тем, сколько нагревается паяльник до нужных температур. Это поможет понять, когда его следует отключить от розетки, чтобы он не перегревался.

Как выпаять радиоэлемент

Существует два типа выводов микросхем: — штырьковые выводы чипа запаиваются в отверстия платы с её обратной стороны (DIP — чипы); — планарные выводы (SOIC — чипы) припаиваются к площадкам со стороны расположения микросхемы.

Выпайка DIP — чипов

Последовательность действий по выпайке :
Удалить лак с мест пайки чипа кисточкой или ватной палочкой, смоченной в ацетоне или смывке (в случае лакированной платы).
Удалить остатки растворителя и лака кисточкой, смоченной в этиловом спирте.
Нагреть паяльник до рабочей температуры.
Прикоснуться жалом паяльника к первой ножке чипа (с обратной стороны платы) до полного расплавления припоя.
Удалить расплавленный припой шприцем для отсоса. При использовании иглы вместо шприца насадить иглу на ножку чипа и прокручивая иглу вокруг своей оси, опустить её до упора в отверстие.
После полного удаления припоя из отверстия начать выпаивать выводы из следующего отверстия.
Извлечь микросхему после полной распайки всех выводов.

Демонтаж планарных микросхем

Последовательность действий по выпайке SOIC — чипов, которые не приклеены к плате:

Удалить лак (при его наличии) с ножек микросхемы ацетоном или смывкой. После удаления лака очистить плату от остатков лака этиловым спиртом.
Нанести жидкий флюс на распаиваемые выводы по всем сторонам чипа.
Запаять припоем (замкнуть) все ножки чипа на каждой его стороне, проводя жалом по всем выводам чипа и разгоняя припой по ножкам. Нанесённого припоя на ножках должно быть много, чтобы после отведения паяльника припой продолжал находиться в расплавленном состоянии.
Провести паяльником по всем запаянным сторонам чипа, добиваясь расплавления припоя со всех сторон, после чего удалить микросхему пинцетом.
Чтобы отпаять микросхему, приклеенную к плате, необходимо поочерёдно отпаивать каждый вывод микросхемы, приподнимая его пинцетом над контактной площадкой. После отпайки всех ножек удалить микросхему механическим путём (ножом), стараясь не повредить плату.

Как припаять чип

При пайке микросхемы нужно избегать перегрева чипа — касаться жалом паяльника каждой ножки при пайке допускается не более трёх секунд, после чего нужно охладить место пайки и выполнить повторное касание жалом паяльника (при необходимости повторной пайки). Перед пайкой выводы чипа нужно облудить — нанести на них тонкую плёнку припоя, для улучшения паяемости с контактной площадкой. Для этого ножки чипа обильно смачивают флюсом (не доходя до корпуса 2 — 3 мм) и проводят по ним жалом паяльника с припоем. Правильно облуженный вывод имеет ровную блестящую поверхность без сосулек и наплывов припоя.

Пайка микросхем со штырьковыми выводами

Пайку выполнять в следующем порядке: 1. Установить чип в отверстия платы. 2. Нанести флюс на выводы микросхемы с обратной стороны платы. 3. Запаять каждый вывод чипа в отверстии с обратной стороны платы. 4. Удалить остатки флюса.

Монтаж SOIC-чипов

Пайку SOIC — чипов удобно выполнять «волной припоя». Меод основан на капиллярном эффекте, под действием которого жидкий припой затекает между выводом и металлизированной площадкой, смачивая их и формируя каплю.

Пайку микросхем «волной припоя» с помощью паяльника выполнять в следующей последовательности:

1. Облудить контактные площадки, нанести на них флюс. 2. Установить чип на плату, совместить ножки с площадками платы и припаять один угловой вывод (любой). 3. Припаять к металлизированной площадке второй угловой вывод, расположенный по диагонали чипа напротив первой припаянной ножки. При этом контролировать, чтобы остальные выводы микросхемы были совмещены со своими металлизированными площадками. 4. Нанести флюс на все выводы чипа. 5. Провести несколько раз жалом по выводам с каждой стороны чипа — разогнать припой по выводам. 6. Если образовались перемычки припоя между соседними выводами, то излишки удалить с помощью металлической плетёнки. Её следует поместить сверху перемычки, прогреть жалом паяльника. Излишки припоя впитаются в оплётку. Затем снова провести жалом паяльника по выводам.

Процедура реболлинга

Пайка TQFP32, TQFP44, TQFP64

В принципе, TQFP можно паять и без флюса, как и SO, но здесь нужно продемонстрировать, что такое активный флюс. Вы можете купить его в шприцах с маркировкой FLUX.

В следующем примере припаяем микросхему в корпусе TQFP44.

Начинаем с того, что намазываем все контактные площадки флюсом. Он имеет консистенцию густой смазки и очень липкий. Будьте осторожны, чтобы не испачкаться, ведь смыть его потом можно будет только растворителем.

Не будем лудить поля, как в описанных выше методах. Ставим чип сразу на место и устанавливаем в нужное положение.

Раньше паяли штыревым наконечником. Сейчас продемонстрируем пайку ножевым наконечником, который может одновременно припаять несколько выводов.

Коснитесь двух ножек, расположенных в противоположных углах места. Пайка углов, чтобы зафиксировать микросхему, чтобы она не двигалась при пайке остальных выводов.

Теперь важно, чтобы на кончике паяльника было небольшое количество олова. Если его много, протрите влажной губкой или стальной проволокой

Касаемся ножек с тех сторон, где еще ничего не паяли. Перемещаем наконечник по всем ножкам, не опасаясь коротких замыканий. Именно благодаря наличию активного флюса олово само знает, что должно прилипать только куда надо.

Если где-то произошло короткое замыкание, достаточно очистить наконечник, а затем добавить чуть большее количество флюса.

Метод ножевой пайки также подходит для чипов с гораздо меньшим шагом выводов. В принципе можете паять VQFP100 и даже ещё бОльшие микросхемы без малейших проблем! Так что монтаж SMD гораздо проще чем кажется, надо только вооружиться хорошей подсветкой рабочего места и большим увеличительным стеклом, чтоб лишний раз не напрягать глаза.

Подготовка

Прежде чем начинать отпаивать микросхему, необходимо нанести штрихи по краю её корпуса. Это необходимо делать в случае отсутствия шелкографии, которая показывает на положение электронного компонента. Это необходимо сделать, чтобы облегчить в последующем постановку чипа назад на плату. Фен должен генерировать воздух с теплотой в 320-350 градусов по Цельсию. При этом скорость воздуха должна быть минимальной (иначе придётся назад припаивать размещенную рядом мелочь). Фен следует держать так, чтобы он был перпендикулярно плате. Разогреваем её таким образом около минуты. Причем воздух должен направляться не к центру, а по периметру (краям) платы. Это необходимо для того, чтобы избежать перегрева кристалла. Особенно чувствительна к этому память. Затем следует поддеть микросхему за один край и поднять над платой. При этом не следует стараться рвать изо всех сил. Ведь если припой не был полностью расплавлен, то существует риск оторвать дорожки. Иногда при нанесении флюса и его прогреве припой начнёт собираться в шарики. Их размер будет в этом случае неравномерен. И пайка микросхем в корпусе BGA будет неудачной.
